805-777 - Legetøj Nordic Play - Gratis brugsanvisning og manual

Produkttype	Legetøj
Mærke	Nordic Play
Model	805-777
Mål (ca.)	30 x 20 x 15 cm
Vægt (ca.)	0,5 kg
Anbefalet alder	3 år og derover
Strømkilde	2 x AA-batterier (ikke inkluderet)
Materiale	ABS-plast
Farve	Multifarve
Hovedfunktioner	Interaktive lyde, lys og bevægelse
Sikkerhedscertificeringer	EN71, CE
Rengøringsanvisninger	Aftørres med en fugtig klud; må ikke nedsænkes i vand
Tilgængelighed af reservedele	Ikke tilgængelig; kan ikke repareres
Garanti	2 år
Manualens sprog	Engelsk, Finsk, Svensk, Dansk

Ofte stillede spørgsmål - 805-777 Nordic Play

Hvilke batterier kræver Nordic Play 805-777?

Legetøjet kræver 2 AA-batterier (ikke inkluderet). Brug alkaline-batterier for bedste ydeevne.

Er legetøjet egnet til børn under 3 år?

Nej, det anbefales til alderen 3 år og derover på grund af små dele, der kan udgøre en kvælningsfare.

Hvordan rengør jeg legetøjet?

Aftør overfladen med en fugtig klud. Må ikke nedsænkes i vand eller bruges med skrappe kemikalier.

Hvad skal jeg gøre, hvis legetøjet holder op med at virke?

Først skal du kontrollere batterierne og udskifte dem om nødvendigt. Sørg for, at batterirummet er rent. Hvis det stadig ikke virker, kontakt kundesupport.

Producerer legetøjet høje lyde?

Ja, det har lydeffekter ved moderat lydstyrke. For at beskytte hørelsen skal du undgå at placere det direkte ved ørerne.

Kan jeg justere lydstyrken?

Nej, lydstyrken er fast. For stille leg, dæk højttaleren med tape.

Hvad er garantiperioden?

Legetøjet leveres med 2 års garanti, der dækker fabrikationsfejl. Købsbevis kræves.

Er reservedele tilgængelige?

Nej, reservedele tilbydes ikke separat. Legetøjet er designet som en ikke-reparerbar enhed.

Hvordan bortskaffer jeg legetøjet?

Følg lokale regler for elektronisk affald. Fjern batterierne før bortskaffelse og genbrug separat.

Hvor kan jeg downloade manualen?

Manualen kan downloades gratis fra notice-facile.com i PDF-format.

BRUGSANVISNING 805-777 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
• Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.
• Batteriopladning skal udføres af en voksen.
• Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.
  • Over oplad ikke køretøjets kredsløb.
• Kør ikke i vand eller andre væsker.
• Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.
• Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.
• Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.
  • Kør ikke i regnvejr.
• Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.
• Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.
• Køretøjet må kun anvendes med den anbefalede oplader.
• Opladeren er ikke et legetøj.
• Rengør kun med en fugtig opvredet klud.
• kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.
• Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.
• Slidte batterier bør fjernes/udskiftes fra køretøjet.
• Batteriet skal fjernes, inden køretøjet bortskaffes
  • Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, når barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
• Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

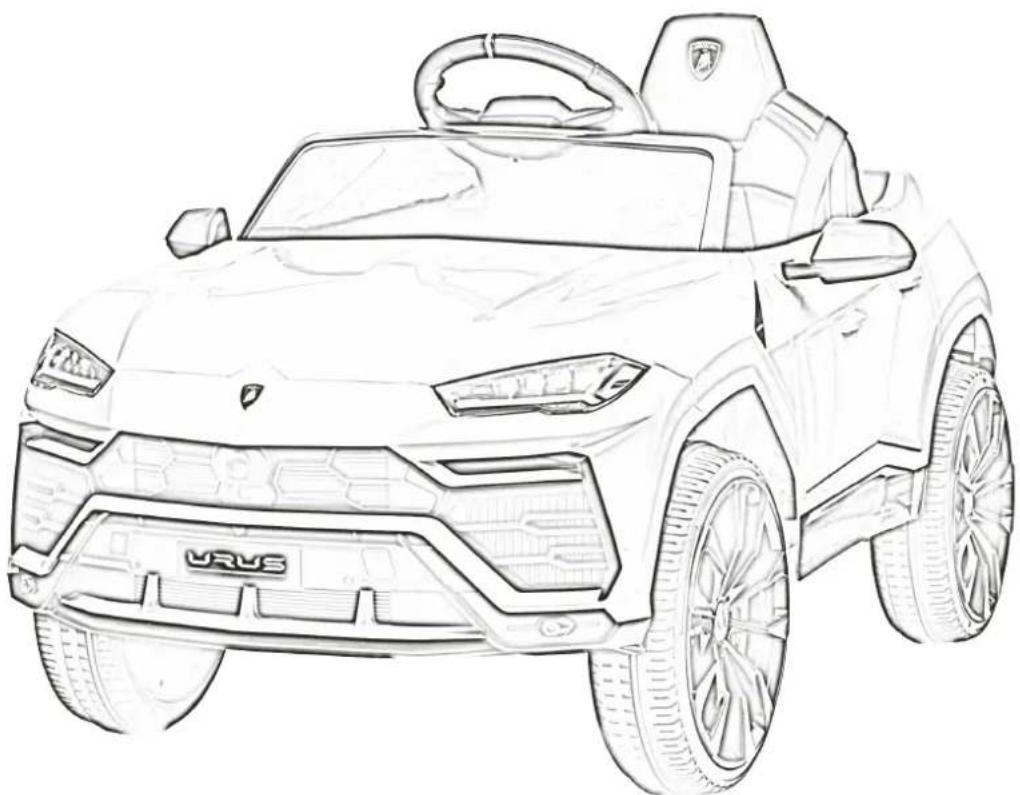

Montering og betjeningsvejledning

Vores produkter opfylder følgende krav og standarder ASTM F963; GB6675,GB19865; EN71 og EN62115 standard.

Delliste

NR A	Antal Billede	NR. Antal Billede
1	1	A (Rat)	2	1	B (Manual)
3 1 sæt		C (Sidespejle)	4	2	D (Gear)
5	1	E (Fjernbetjening)	6	1	F (Frontrude)
7	4	G (Hjul)	8	4	H (Hjulkapsel)
9	1	I (Sæde)	10	1	Q (Motor R)
11 1		Y (Motor L)	12	2	X (Selvskærende skrue)
13	2	L (M8 fastnøgle)	14	1	T (Oplader)

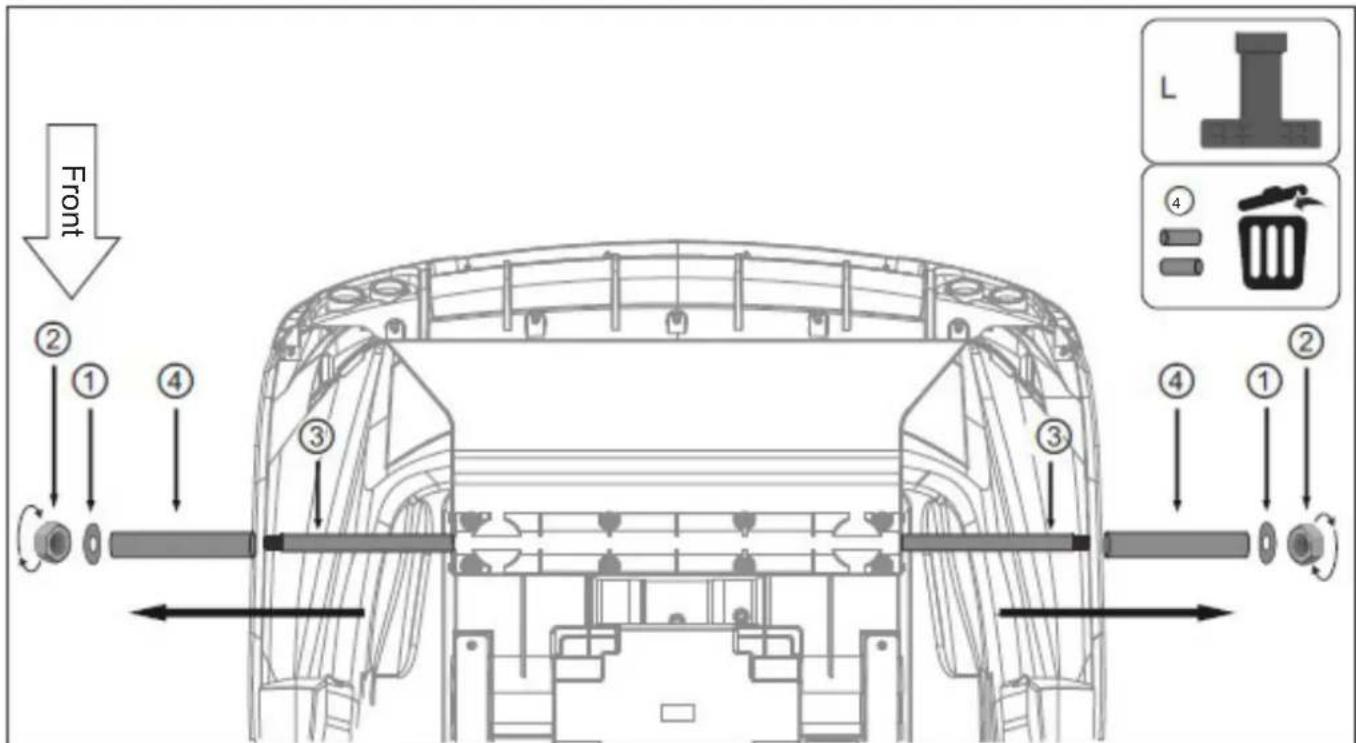

Montering

Front ② ① ④ ③ ③ ④ ① ② L ④ ④

Trin 2: Montering af motor på bagakslen:

Træk ledninger / terminaler 1 igennem motorfæstet 2 Monter Q (motor R) og Y(motor L) på akslen 3 Til sidst monteres D (gear) på motorerne. Vær opmærksom på at gearene griber korrekt ind i motorerne.

Montering

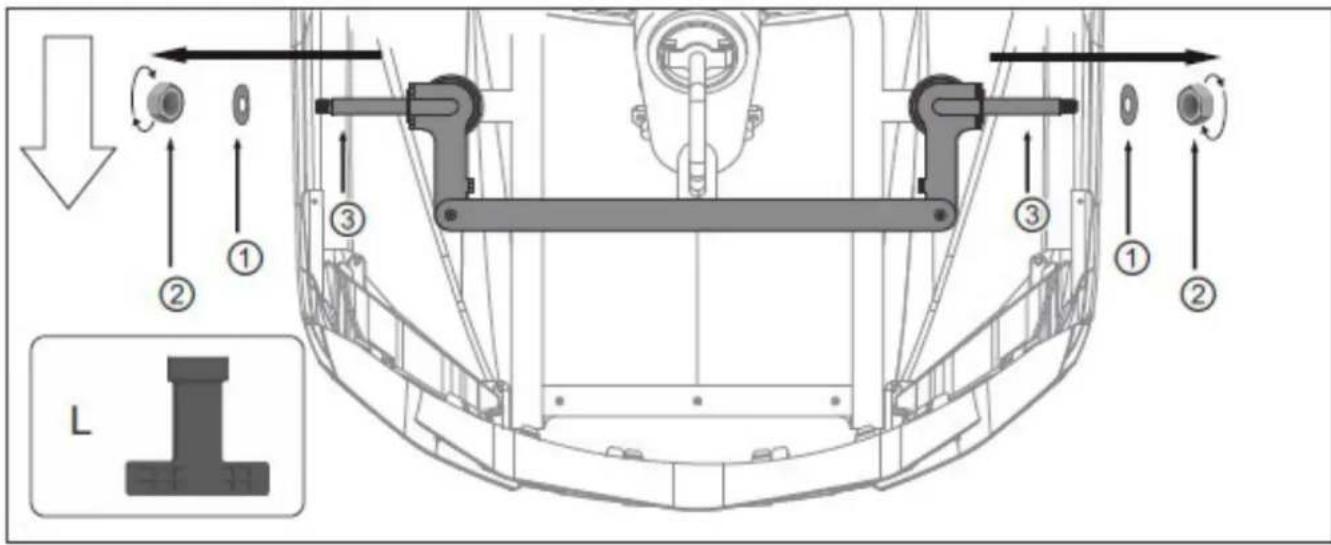

Trin 3: Afmonter møtrik 2 og spændeskive 1 fra akslen 3, hertil anvendes medleverede fastnøgle.

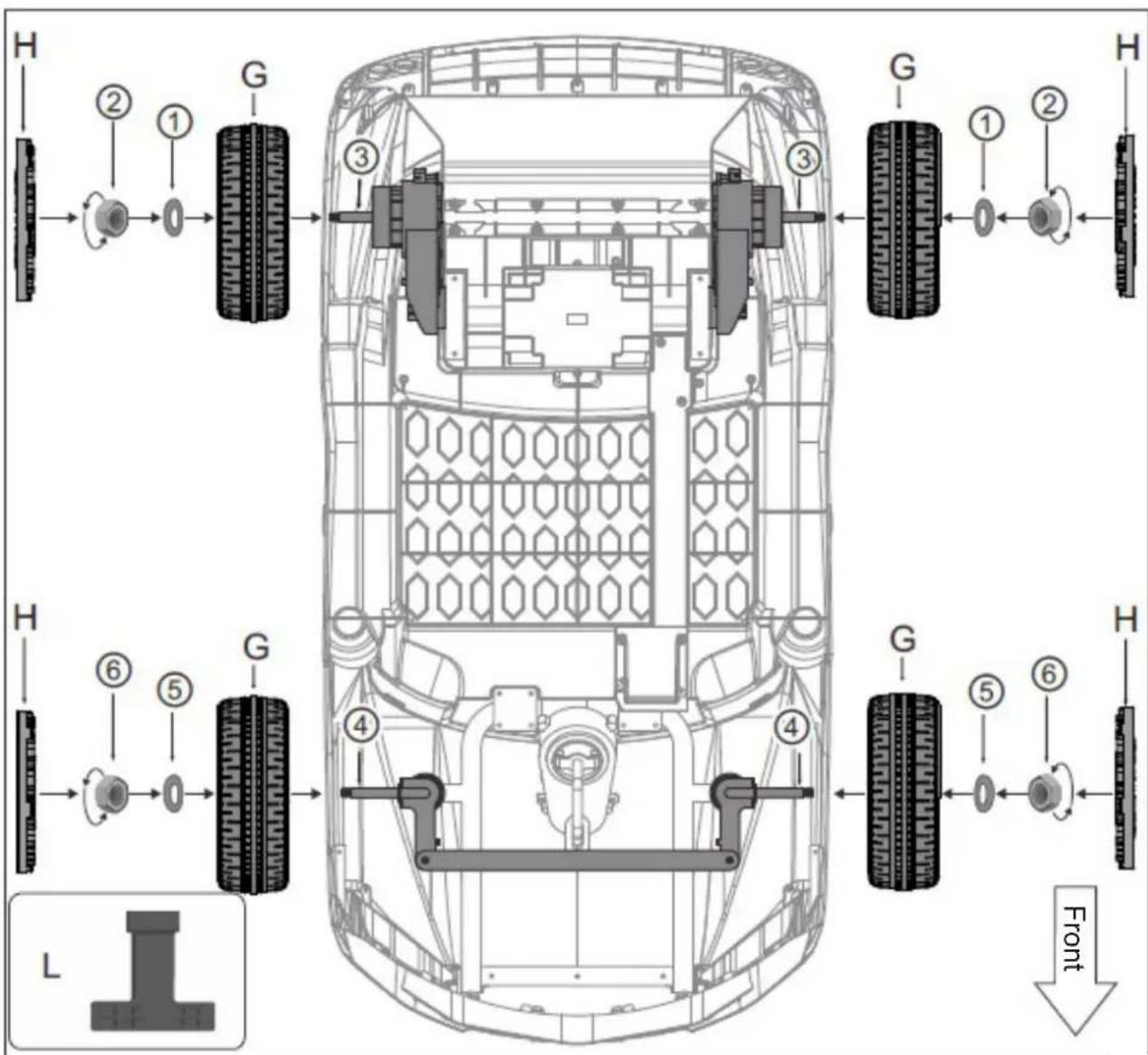

Trin 4: Montering af hjul

Påsæt hjulene G på akslen 3, sæt dernæst spændeskiven 1 og møtrikken 2 på akslen 3 Spænd efter med medleverede fastnøgle. Til sidst påsættes hjulkapslerne H. vær opmærksom på, at tapperne på hjulkapslerne passer i slidserne på hjulene.

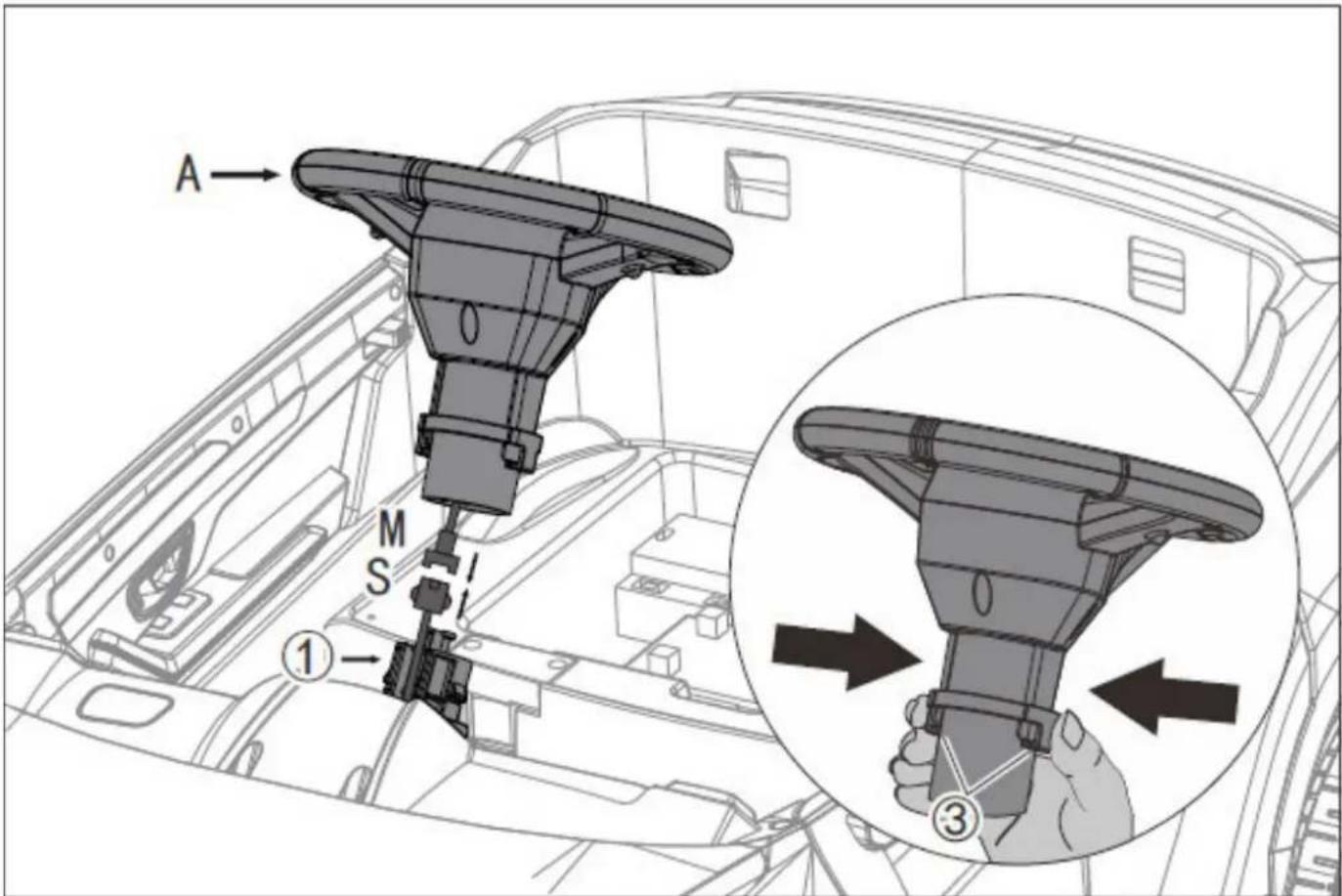

Tilslut terminal S og M. Juster rat og ratstamme og tryk rattet A på ratstammen 1 som vist på tegningen. Hvis rattet skal tages af, tryk på 3 som vist på tegningen og træk rattet af og adskil terminalerne M og S.

F LAB1

Trin 6: Montering af frontrude

Trin 7: Tilslutning af strøm

Trin 8: Montering af sæde

Placer sædet I korrekt. De 2 tapper bag på sædet trykkes ind i de 2 tilsvarende huller på karosseriet. Sædet fastgøres med 2 selvskærende skruer som vist på tegningen.

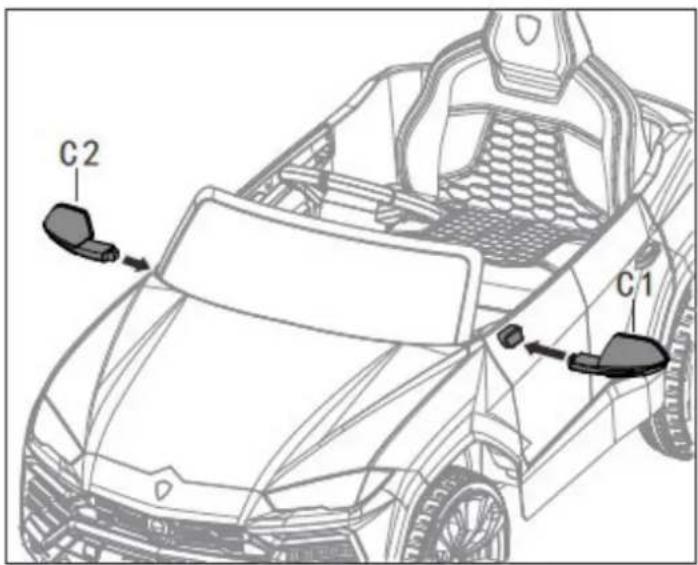

C2 C1

Trin 9: Montering af sidespejle

1. Isætning af batterier i fjernbetjeningen.

1. Synkronisering af forbindelse mellem fjernbetjening og bil.

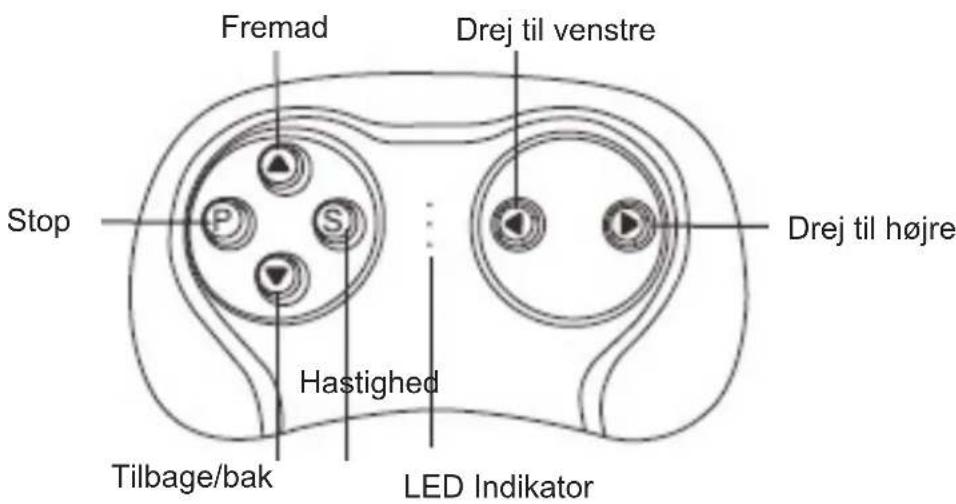

Fremad Drej til venstre Stop P S Hastighed Drej til højre Tilbage/bak LED Indikator

Fjernbetjeningen har altid fortrinsret fremfor speeder pedalen. (speeder virker ikke så længe fjernbetjeningen betjenes)

1. Sluk for tænd/sluk knappen på bilen.
2. Fjern batteri dækslet på fjernbetjeningen. Isæt 2 AAA batterier. De 3 LED indikatorer vil blinke.
3. Tænd for tænd/sluk knappen på bilen. Når LED indikatorerne stopper med at blinke og 2 indikatorer lyser konstant, er der er kontakt mellem bil og fjernbetjening
4. Så snart der er forbindelse, skal der ikke skabes forbindelse på ny, kun hvis batterierne skal udskiftes.
5. Fjernbetjeningen går i dvaletilstand og LED indikatorerne slukker, hvis den ikke anvendes i en periode. Tryk på en vilkårlig knap og fjernbetjeningen tænder igen.

Brugervejledning

3. Funktionsoversigt til instrumentbræt.

1. Tænd/sluk knap: Tænder og slukker strømmen til bilen.
2. Lys knap: 1 = lyset er tændt, 0 = lyset er slukket.
3. Musik knap: Tryk på knappen for at afspille musik. Hold knappen inde og lydstyrken øges.
4. Horn knap: Tryk på knappen og hornet giver lyd. Hold knappen inde og lydstyrken reduceres.
5. Frem eller tilbage knap: Tryk på knappen, for at vælge enten frem eller tilbagedrift.
6. Mp3 afspiller.

4. Betjeningsvejledning til manuel indstilling af frem eller tilbagedrift.

Når barnet har taget plads i sædet, tændes på tænd/sluk knappen. Bilen vil udsende en start lyd i 2-5 sekunder. Sæt frem/tilbage knappen i position "forward" fremad, tryk med foden på speederen og bilen vil kører fremad. Løft foden fra speederen og bilen stopper. Sæt frem/tilbage knappen i position "Backward", tilbage/bak, tryk med foden på speederen og bilen vil køre tilbage/bakke. Løft foden fra speederen og bilen stopper.

Brugervejledning

1. Funktionsoversigt til MP3 multifunktion afspiller.

A B USB C D E F G V-/- V+/+ MODE AUX

A. Volt display: Viser hvor mange volt der er på batteriet og om dette har behov for opladning.
B. USB stik: Isæt dit USB stik og afspil din egen musik. Understøtter kun MP3.
C. Sidste kanal/volumen ned: Kort tryk for at afspille sidste kanal, langt tryk for at reducere volumen.
D. Hold knappen inde for at søge på radiostationer. Kort tryk = pause.
E. Næste kanal/volumen op: Kort tryk for at afspille næste kanal. Hold knappen inde, for at øge volumen.
F. Mode knap: Skift mellem music og radio tilstand.
G. AUX stik: Tilslut dine mobile musik enheder for afspilning af musik i MP3 tilstand/mode.

I. FM funktion: Tryk på MODE knappen for at afspille FM radio. Hold knappen ▶II inde for at søge på en kanal (kan tage op imod et minut), derefter låses kanalen automatisk. Radioen har hukommelse og lagrer kanalen. Denne huskes selvom du slukker for strømmen. Gentag ovenstående, hvis du ønsker at søge på en ny kanal. Kort tryk på ▶II = pause, ▶▶I/V+ vil afspille næste kanal, I◀◀/V- Vil afspille sidste kanal. Musik knappen på rattet kan også skifte radio kanal.

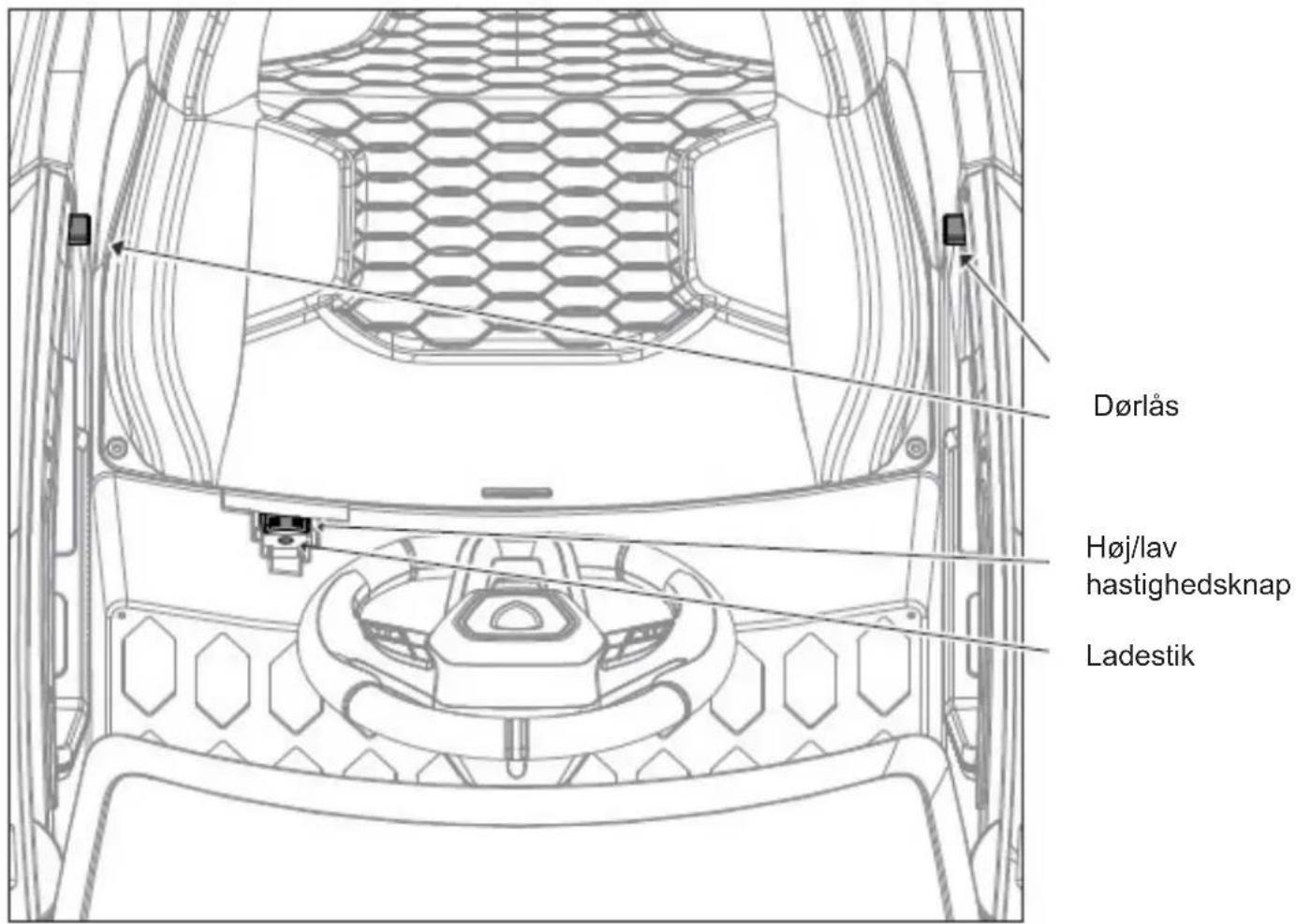

Dørlås Høj/lav hastighedsknap Ladestik

6. Instruktion i høj/lav hastigheds funktion

Sæt hi/lo (høj/lav) hastighedsknap i position "low", træd på speederen og bilen vil køre langsomt fremad. Løft foden fra pedalen og bilen stopper. Sæt hi/lo knappen i position "high". Træd på speederen og bilen vil køre hurtigt fremad. Løft foden fra pedalen og bilen stopper.

Termosikring: när/hvis temperaturen i kredsløbet när en given temperatur, vil sikringen slå strømmen fra. Efter 5-10 sekunder vil strømmen automatisk slå til igen.

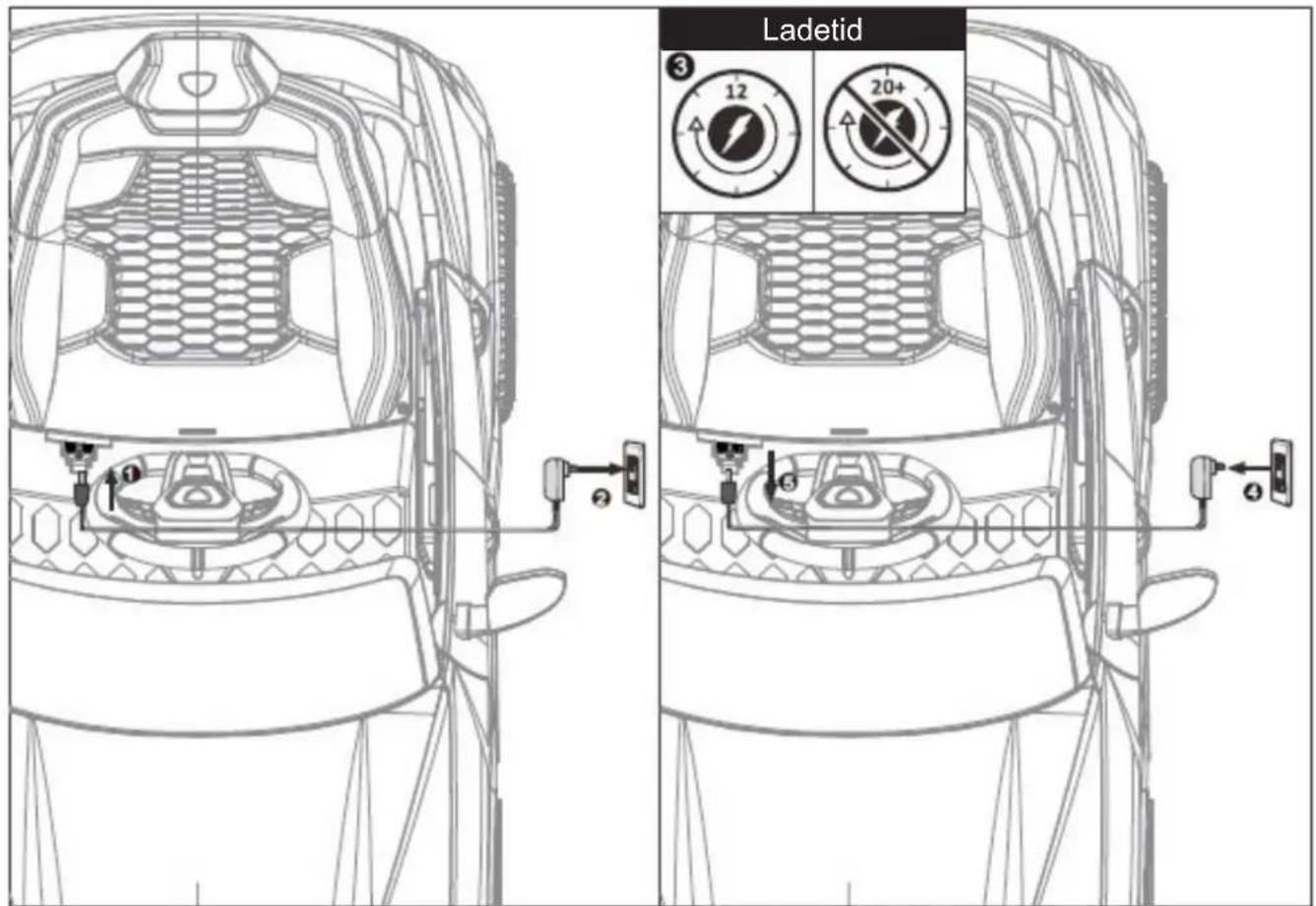

Venligst sæt opladestikket direkte i strømudtaget, brug ikke forlængerledning.

Ladetid ③ 12 20+

Så snart batteriet viser lavt strøm niveau, oplades omgående. Ladestikket er placeret under sædet. (Bemærk: Bilen kan ikke anvendes, når der oplades. Bilen må kun oplades af en voksen).
