805-777 - Leksak Nordic Play - Gratis bruksanvisning och manual

Produkttyp	Leksak
Märke	Nordic Play
Modell	805-777
Mått (ungefär)	30 x 20 x 15 cm
Vikt (ungefär)	0.5 kg
Rekommenderad ålder	3 år och uppåt
Strömkälla	2 x AA-batterier (ingår ej)
Material	ABS-plast
Färg	Multifärg
Huvudfunktioner	Interaktiva ljud, ljus och rörelse
Säkerhetscertifieringar	EN71, CE
Rengöringsanvisningar	Torka med en fuktig trasa; sänk inte ner i vatten
Tillgång på reservdelar	Finns inte; kan inte repareras
Garanti	2 år
Manualspråk	Engelska, Finska, Svenska, Danska

Vanliga frågor - 805-777 Nordic Play

Vilka batterier kräver Nordic Play 805-777?

Leksaken kräver 2 AA-batterier (ingår ej). Använd alkaliska batterier för bästa prestanda.

Är leksaken lämplig för barn under 3 år?

Nej, den rekommenderas från 3 år och uppåt på grund av smådelar som kan utgöra kvävningsrisk.

Hur rengör jag leksaken?

Torka ytan med en fuktig trasa. Doppa inte i vatten eller använd starka kemikalier.

Vad gör jag om leksaken slutar fungera?

Kontrollera först batterierna och byt ut vid behov. Se till att batterifacket är rent. Om den fortfarande inte fungerar, kontakta kundtjänst.

Producerar leksaken höga ljud?

Ja, den har ljudeffekter med måttlig volym. För att skydda hörseln, undvik att placera den direkt nära öronen.

Kan jag justera volymen?

Nej, volymen är fast. För tystare lek, täck högtalaren med tejp.

Vad är garantiperioden?

Leksaken har 2 års garanti som täcker tillverkningsfel. Köpbevis krävs.

Finns reservdelar tillgängliga?

Nej, reservdelar erbjuds inte separat. Leksaken är konstruerad som en icke-reparerbar enhet.

Hur gör jag mig av med leksaken?

Följ lokala bestämmelser för elektronikavfall. Ta bort batterierna före kassering och återvinn dem separat.

Var kan jag ladda ner manualen?

Manualen kan laddas ner gratis från notice-facile.com i PDF-format.

BRUKSANVISNING 805-777 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget	Batteriet har inte fulladdats	Kontrollera att sladdarna är ordentligt anslutna till batteriet och ladda det.
	Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång	Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
	Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel	Försök på att byta växel medan vehikel är i rörelse	Produkt ska stå helt stilla när man byter växel.
Konstiga mekaniska ljud från motorn eller växellådan	Växlarna är skadade Skicka produkten till reparation.
	Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera	att alla sladdar sitter	fast ordentligt.
	Laddaren sitter inte i Kontrollera att	laddaren sitter i som den ska.
	Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning	Detta är normalt	Ingen handling krävs.

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

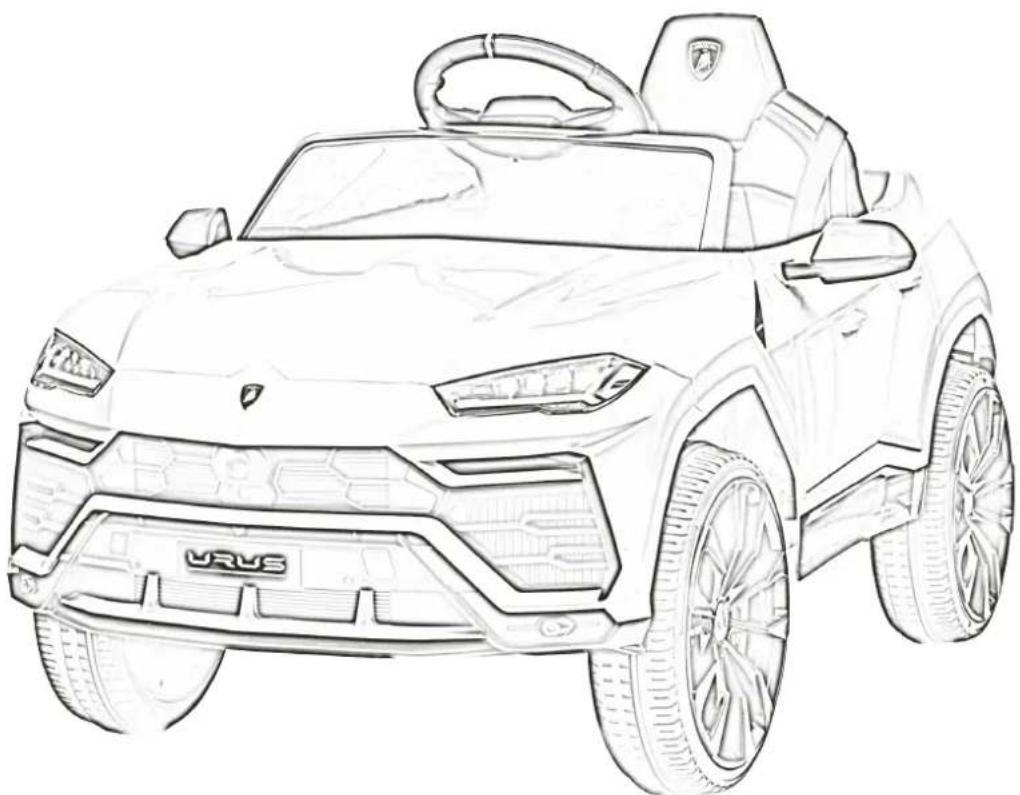

Monterings- och användarmanual

Våra produkter uppfyller följande krav och standarder ASTM F963; GB6675,GB19865; EN71 och EN62115 standard.

Dellista

NR.	Antal Bild	NR. Antal Bild
1	1	A (Ratt)	2	1	B (manual)
3 1 set		C (Sidospegel)	4	2	D (Växel)
5	1	E (Fjärrkontroll)	6	1	F (Vindruta)
7	4	G (Hjul)	8	4	H (Navkapsel)
9	1	I (Säte)	10	1	Q (Motor R)
11 1		Y (Motor L)	12	2	X (Själgängande skruv)
13	2	L (M8 skruvnyckel)	14	1	T (Laddare)

Montering

Front ② ① ④ ③ ③ ④ ① ② L ④ ④

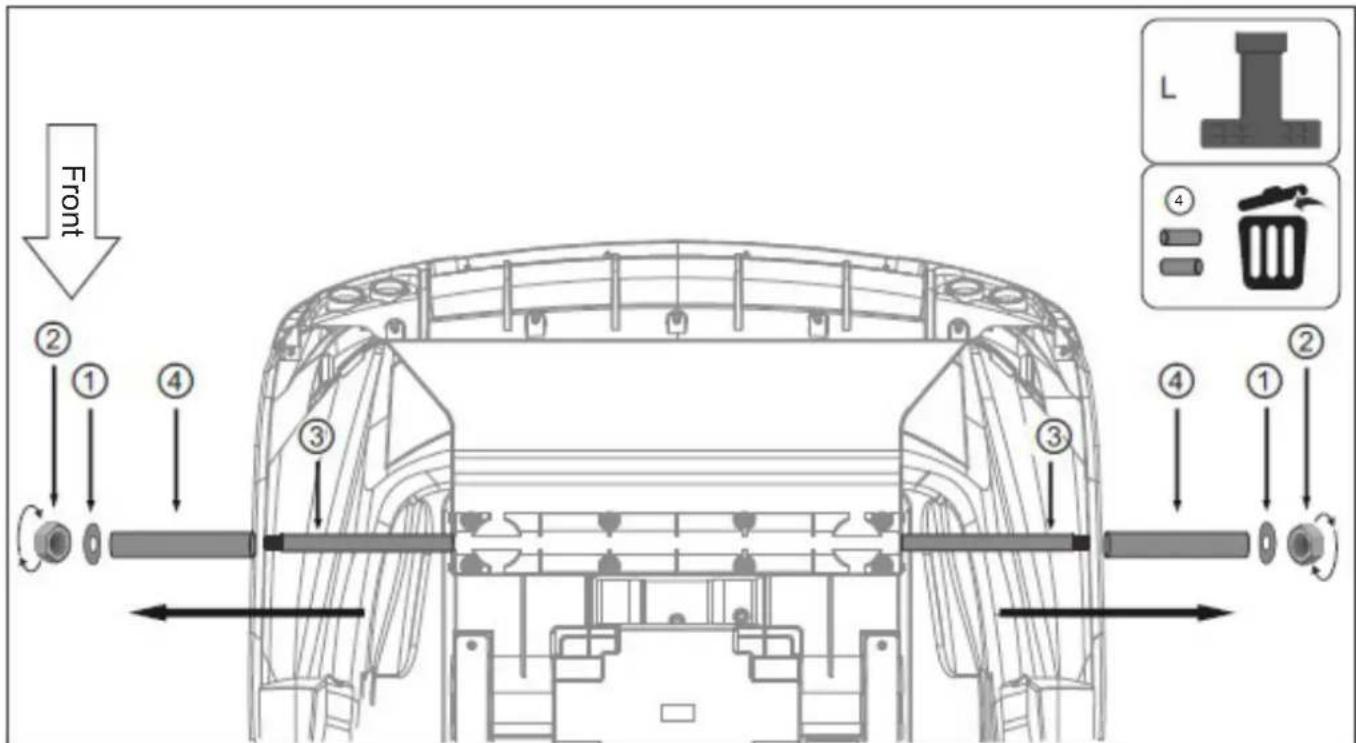

Steg 1: Avmontera mutter 2 och bricka 1 från axeln. Till detta används medföljande skruvnyckel. Avlägsna de två skyddsrören 4 från axeln 3. De två skyddsrören kasseras

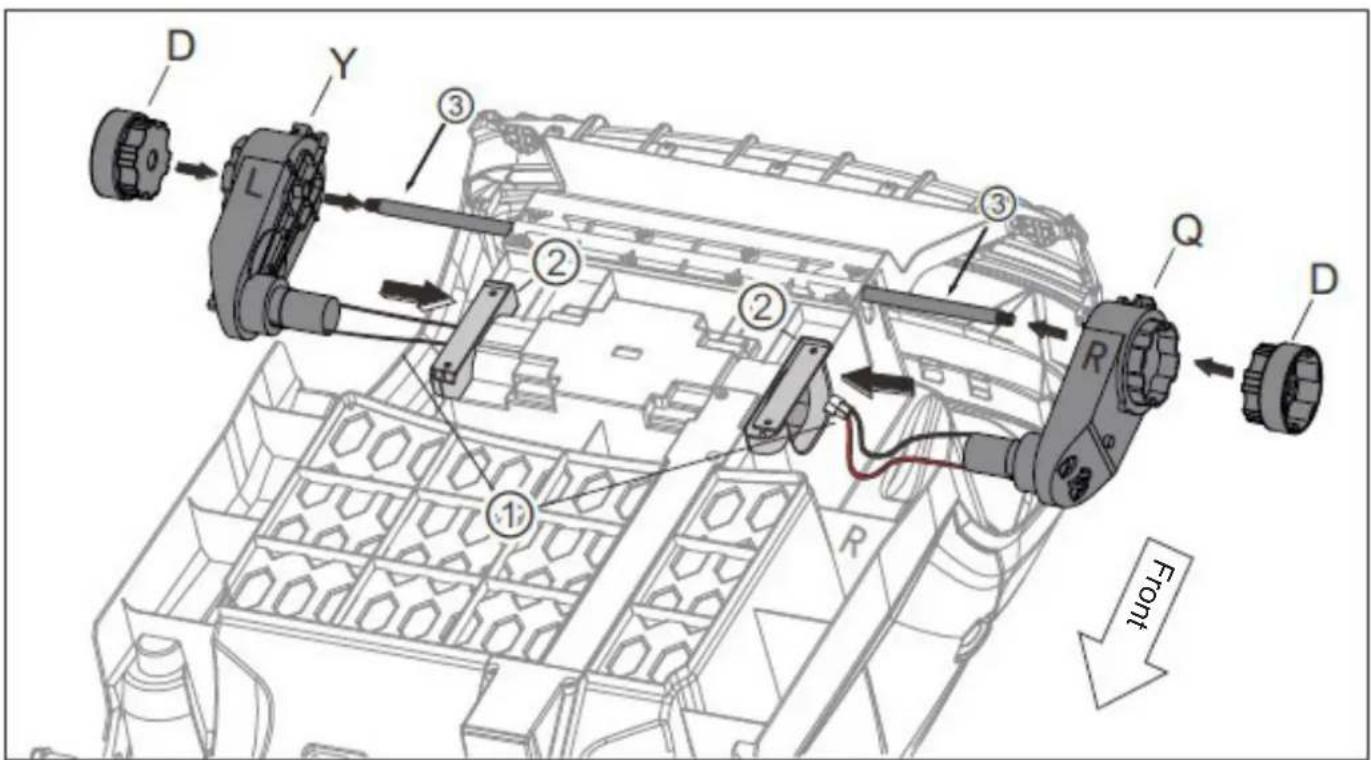

Steg 2: Montering av motor på bakaxeln:

Dra sladdar/terminaler 1 genom motorfästet 2. Montera Q (motor R) och Y (motor L) på axeln 3. Till sist monteras D (växel) på motorerna. Var uppmärksam på att växlarna griper korrekt in i motorerna.

Montering

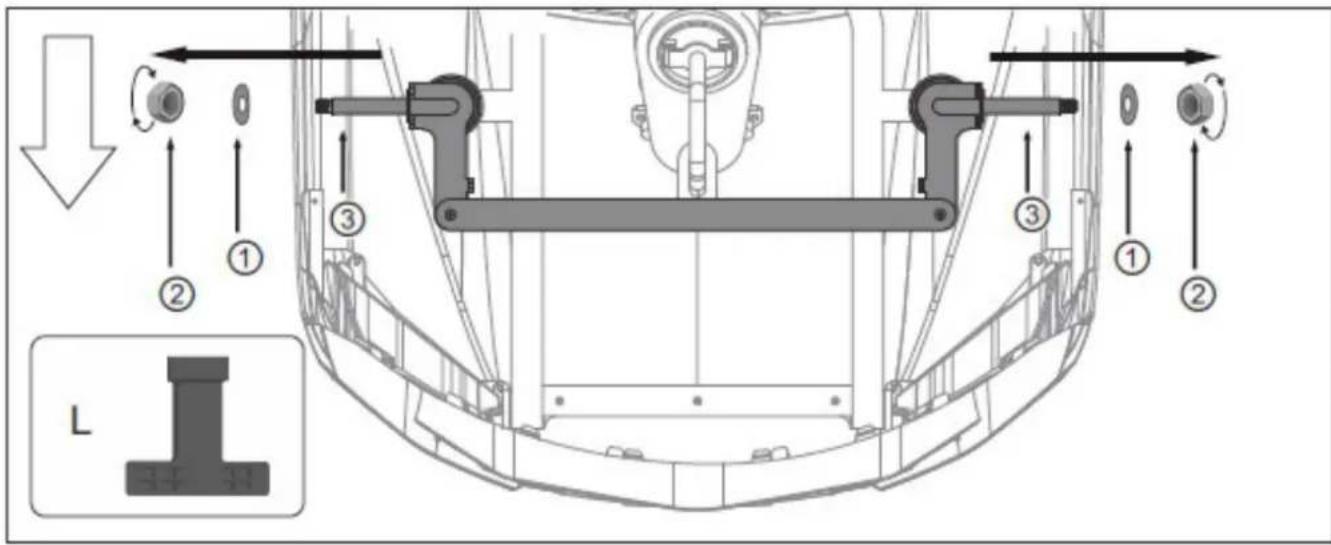

Steg 3: Avmontera mutter 2 och bricka 1 från axeln 3. Till detta används medföljande skruvnyckel

Sätt på hjulen G på axeln 3, sätt därefter brickan 1 och muttern 2 på axeln 3. Spänn åt med medföljande skruvnyckel. Sätt till sist på navkapslarna H. Var uppmärksam på att tapparna på navkapslarna passar i spåren på hjulen.

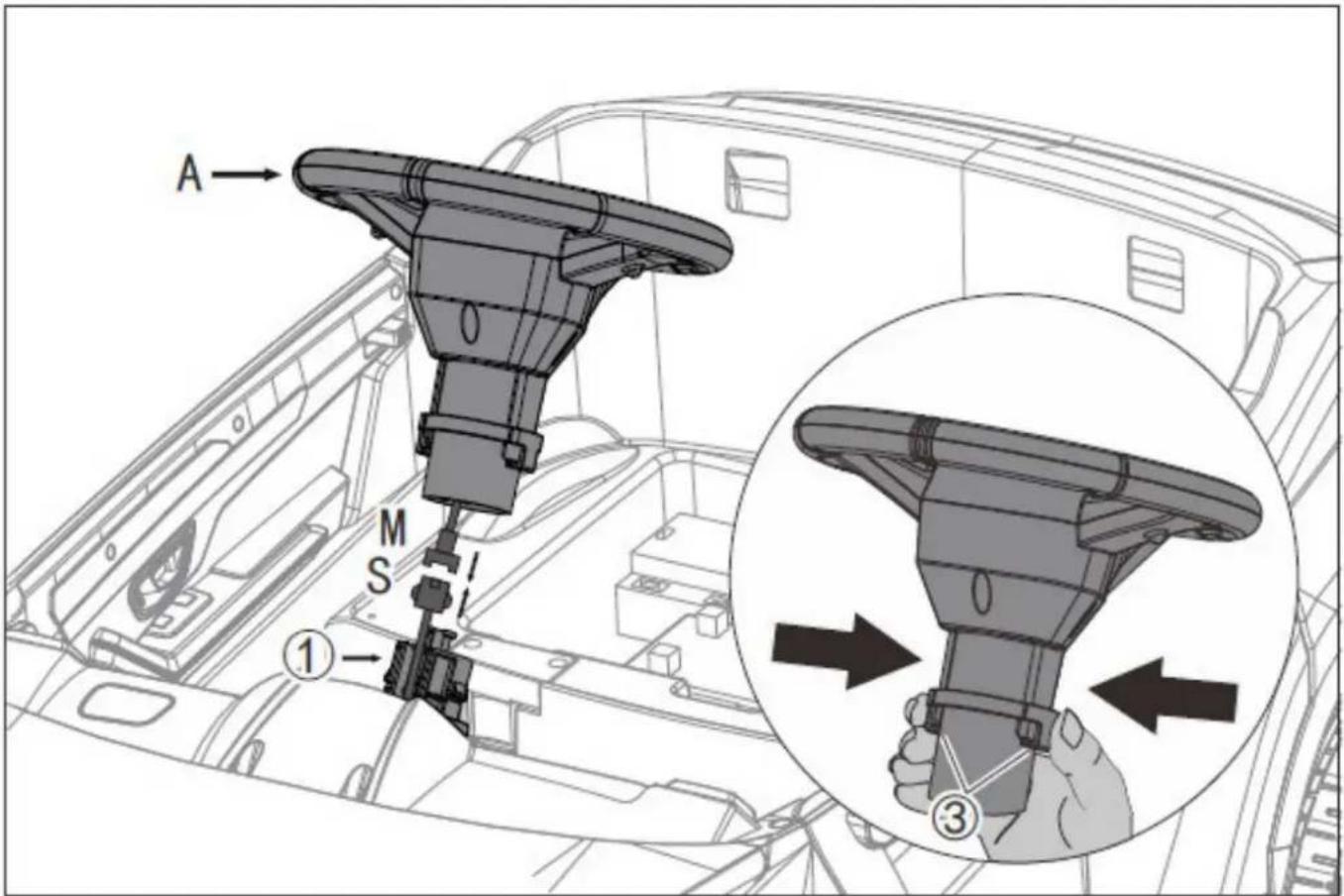

Anslut terminal S och M. Justera ratt och rattstam och tryck ratten A på rattstammen 1 som visat på teckningen. Om ratten ska tas av, tryck på 3 som visat på teckningen och dra av ratten och ta ur terminalerna M och S.

F LA81

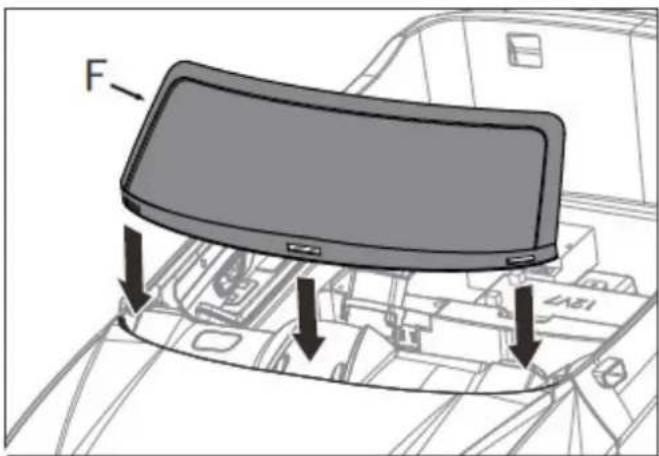

Placera F vindrutan på de tre tapparna på karossen och tryck fast, som visat på teckningen.

Montering

Anslut terminal 1 och 2, sätt därefter i terminal 3 och 4.

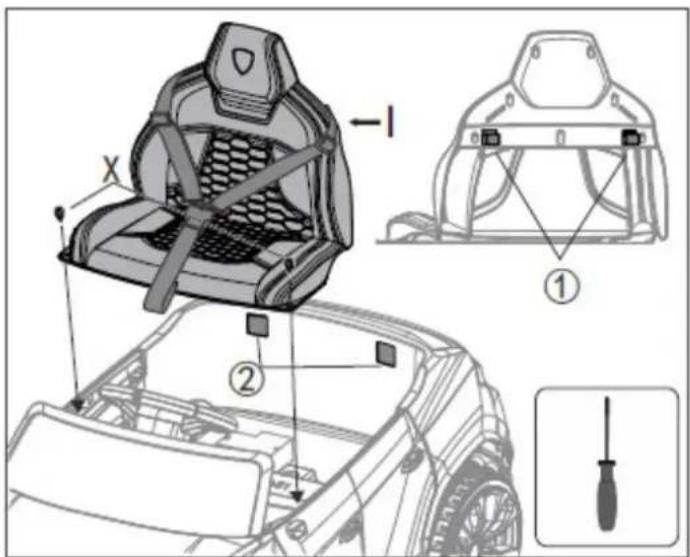

Steg 8: Montering av säte

Placera sätet korrekt. De två tapparna bakom sätet trycks in i de två motsvarande hålen på karossen. Sätet sätts fast med två själgängande skruvar som visat på teckningen.

C2 C1

Steg 9: Montering av sidospeglar

Installera C1 sidospegel L), och C2 sidospegel R) korrekt som visat på teckningen.

Användarmanual

1. Isättning av batterier i fjärrkontrollen.

1. Synkronisering av anslutning mellan fjärrkontroll och bil.

Framåt Sväng till vänster Stopp Hastighet Tillbaka/backa LED Indikator Sväng till höger

Fjärrkontrollen har alltid företräde över gaspedalen (gaspedalen fungerar inte när fjärrkontrollen används).

1. Stäng av bilen med strömbrytarknappen.
2. Avlägsna batteriluckan på fjärrkontrollen. Sätt i två AAA-batterier. De tre LED-indikatorerna blinkar.
3. Sätt på bilen med strömbrytarknappen. När LED-indikatorerna slutar blinka och två indikatorer lyser konstant är det kontakt mellan bil och fjärrkontroll.
4. Så snart det är förbindelse ska det inte skapas förbindelse igen, bara om batterierna ska bytas.
5. Fjärrkontrollen går i dvala och LED-indikatorerna slocknar om den inte används i en period. Tryck på en godtycklig knapp och fjärrkontrollen startar igen.

Användermanual

3. Funktionsöversikt till instrumentbräda.

1. Strömbrytarknapp: Sätter på och stänger av strömmen till bilen.
2. Ljusknapp: 1 = ljuset är tänt, 0 = ljuset är släckt.
3. Musikknapp: Tryck på knappen för att spela upp musik. Håll inne knappen för att höja volymen.
4. Tuta: Tryck på knappen för att tuta. Håll inne knappen för att sänka volymen.
5. Framåt- och bakåtknapp: Tryck på knappen för att välja antingen framåt- eller bakåtkörning.
6. Mp3-spelare.

4. Användningsmanual till manuell inställning av framåt- eller bakåtkörning.

När barnet har satt sig i sätet sätts bilen på med strömbrytarknappen. Bilen avger ett startljud i 2-5 sekunder. Sätt framåt-/bakåtknappen i position "forward" (framåt), tryck med foten på gaspedalen och bilen kör framåt. Lyft foten från gaspedalen och bilen stannar. Sätt framåt-/bakåtknappen i position "backward" (bakåt), tryck med foten på gaspedalen och bilen backar. Lyft foten från gaspedalen och bilen stannar.

Användermanual

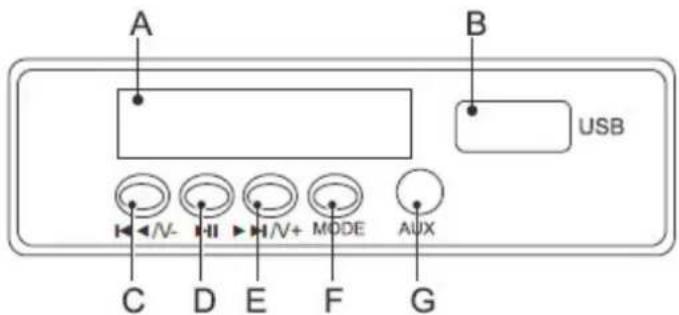

1. Funktionsöversikt till MP3-multifunktionsspelare.

A B USB C D E F G V-/- V+/+ MODE AUX

A. Voltdisplay: Visar hur många volt det är i batteriet och om detta behöver laddas.
B. USB-port: Sätt i ditt USB-minne och spela din egen musik. Stöder endast MP3.
C. Senaste kanal/sänk volym: Kort tryck för att spela senaste kanalen. Håll inne knappen för att sänka volymen.
D. Håll inne knappen för att söka efter radiostationer. Kort tryck = paus.
E. Nästa kanal/höj volym: Kort tryck för att spela nästa kanal. Håll inne knappen för att höja volymen.
F. Mode-knapp: Byt mellan musik- och radioläge.
G. AUX-port: Anslut dina mobila musikenheter för att spela musik i MP3-läge.

I. FM-funktion: Tryck på MODE-knappen för att spela FM-radio. Håll inne knappen ▶Il för att söka efter en kanal (kan ta upp emot en minut), därefter låses kanalen automatiskt. Radion har minne och lagrar kanalen. Denna sparas även om du stänger av strömmen. Upprepa ovanstående om du vill söka efter en ny kanal. Kort tryck på ▶Il betyder paus, ▶▶I/V+ spelar nästa kanal, I◀◀/V- spelar senaste kanalen. Musikknappen på ratten kan också byta radiokanal.

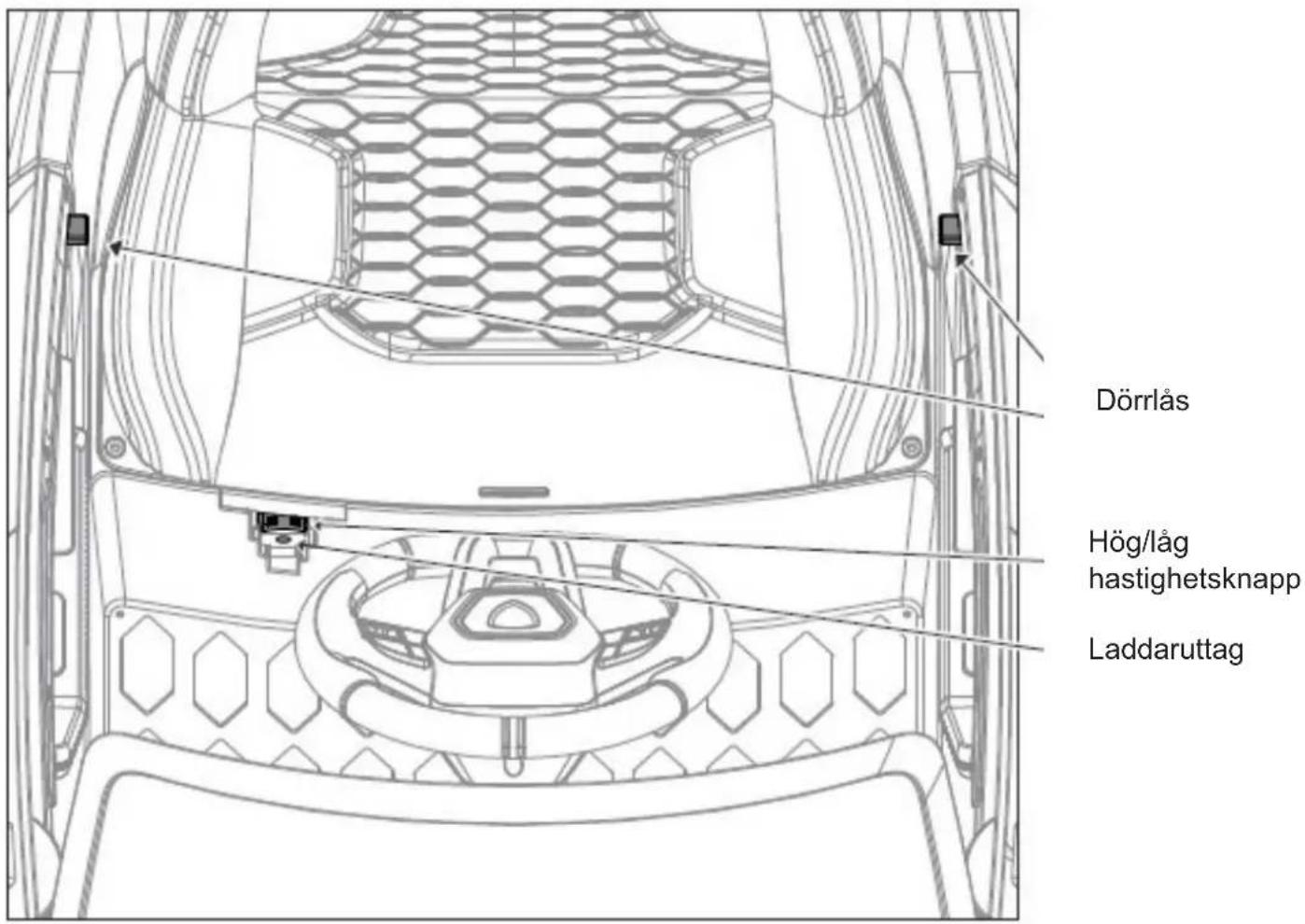

Dörrås Hög/låg hastighetsknapp Laddaruttag

6. Instruktion i hög/låg hastighetsfunktion

Sätt hi/lo-hastighetsknappen (hög/låg) i position "low", tryck på gaspedalen och bilen kör långsamt framåt. Lyft foten från pedalen och bilen stannar. Sätt hi/lo-knappen i position "high". Tryck på gaspedalen och bilen kör snabbt framåt. Lyft foten från pedalen och bilen stannar.

Termosäkring: när/om temperaturen i kretsloppet när en viss temperatur kommer säkringen stänga av strömmen. Efter 5-10 sekunder kommer strömmen automatiskt sättas på igen.

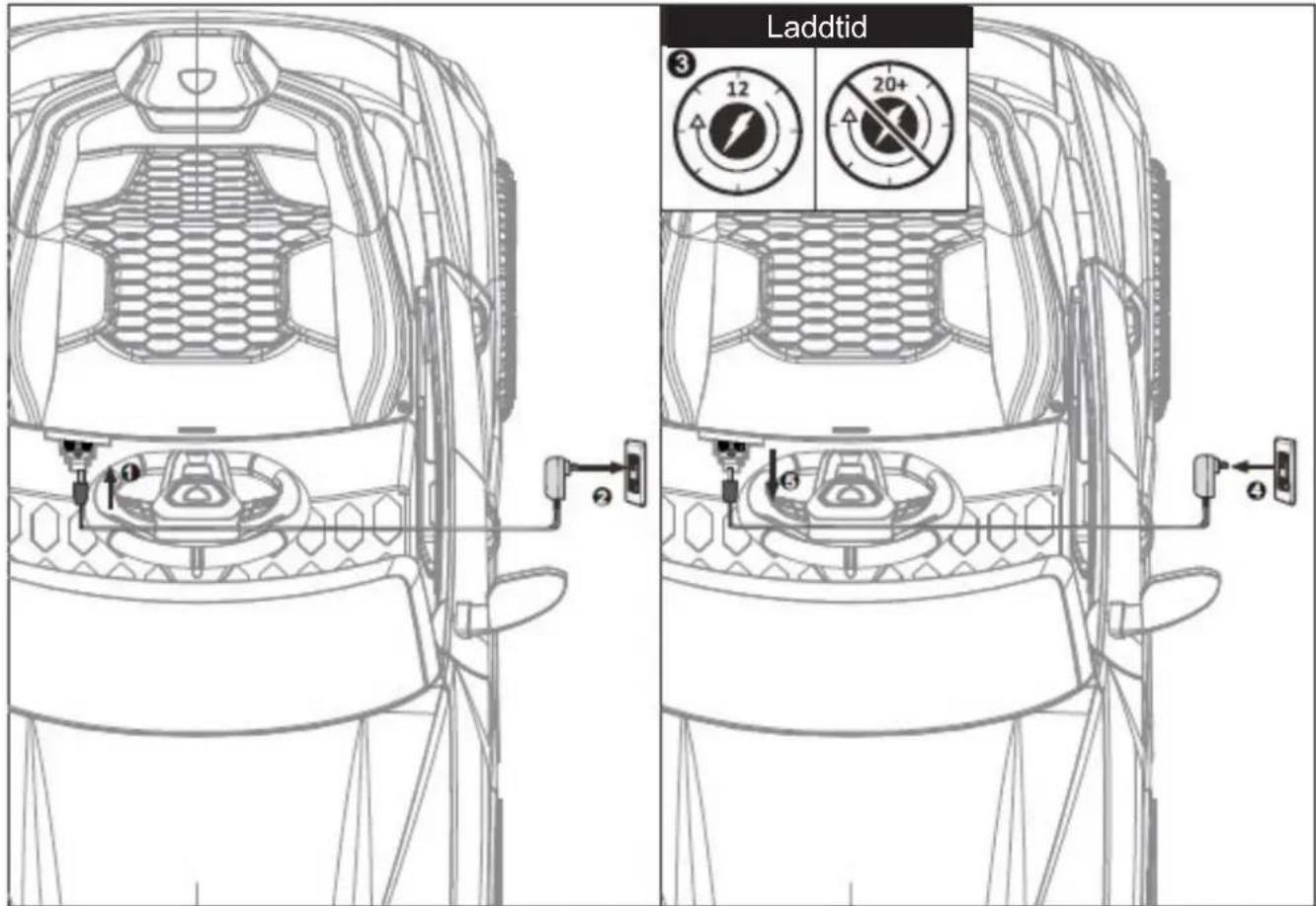

Vänligen sätt laddaren direkt i eluttaget, använd inte förlängningssladd.

Laddtid ③ 12 20+

När batteriet visar låg strömnivå ska det laddas omgående. Ladduttaget är placerat under sätet. (OBS: Bilen kan inte användas när den laddas. Bilen får endast laddas av en vuxen.).
