I5GMH5AG(W) U - Pliit INDESIT - Tasuta kasutusjuhend

Toote tüüp	Eraldiseisev gaasipliit elektriahjuga
Bränd	Indesit
Mudel	I5GMH5AG(W) U
Mõõdud (K x L x S)	340 x 391 x 424 mm
Ahju maht	57 L
Alumise sektsiooni mõõdud	420 x 230 x 440 mm
Põleti tüübid pliidil	Kiire (R), poolkiire (S), abipõleti (A), kolmikkroon (TC)
Põletite võimsused (nominaalsed)	Kiire: 3,40 kW, poolkiire: 2,20 kW, abipõleti: 1,30 kW, kolmikkroon: 3,25 kW
Ahju kütteviisid	Küpsetamine, konvektsioon, ventilaatoriga, grill, topeltgrill, ventilaatoriga topeltgrill, sulatamine, põhjaõhutus, põhi, pitsa
Ahju temperatuurivahemik	50°C kuni 250°C (max)
Ohutusfunktsioonid	Leegi katkemise ohutusseade pliidil, ümberkukkumise vastane kett, ahjuukse peatussüsteem
Puhastamine	Auruga abistatud ahjupuhastus, eemaldatav sisemine ukseklaas lihtsaks puhastuseks
Ahju valgus	25 W, E14 pesa, vahetatav
Pinge / sagedus	230 V / 50-60 Hz
Gaasiühendus	Painduv kummist või terasest voolik, kohandatav LPG-le või maagaasile
Reguleeritavad jalad	Jah (4 jalga)
Pliidi klaaskaas	Eemaldatav, lihtsaks puhastuseks (valitud mudelitel)

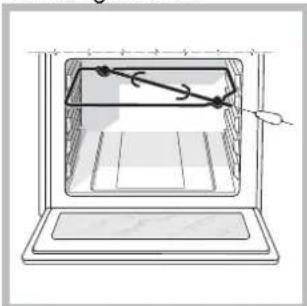

Grillvarras	Saadaval (valitud mudelitel)
Automaatne taimer/programmeerija	Elektrooniline taimer viivitusega küpsetamisega (valitud mudelitel)
Energiamärgis	ELi energiamärgise nõuetele vastav (üksikasjad andmeplaadil)

Korduma kippuvad küsimused - I5GMH5AG(W) U INDESIT

Kuidas süüdata gaasipliidi põleteid?

Vajutage vastava põleti nuppu ja keerake seda vastupäeva maksimaalse leegi asendisse. Kui seade on varustatud elektroonilise süütega (C), hoidke nuppu all, kuni põleti süttib. Leegi katkemise ohutusseadmega (X) hoidke nuppu pärast süütamist 3-7 sekundit. Kui leek kustub, keerake põleti kinni ja oodake enne uuesti süütamist vähemalt 1 minut.

Kuidas seada ahju taimerit?

Elektroonilise taimeriga mudelitel vajutage nuppu TAIMER (⏱), seejärel kasutage + ja - nuppe soovitud loendusaja seadmiseks. Taimer piiksub, kui aeg on läbi. Mehhaanilise taimeriga mudelitel keerake nuppu päripäeva helisignaali seadmiseks, seejärel vastupäeva soovitud küpsetusaja seadmiseks.

Mis on ahju maht?

Ahju maht on 57 liitrit, sobib toidu valmistamiseks mitmel restil. Alumine sektsioon (ahju all) sobib tarvikute või sügavate nõude hoidmiseks.

Kuidas kasutada aurupuhastusfunktsiooni?

Valage 300 ml vett küpsetusplaadile, mis asetatakse alumisele restile. Valige PÕHI kütteviis ja seadke temperatuur 100°C. Käivitage ahi 15 minutiks, seejärel lülitage see välja. Kui see on jahtunud, pühkige sisemus niiske lapiga. Kangekaelse rasva korral järgige traditsioonilist puhastust.

Milliseid ohutusfunktsioone see pliit omab?

Peamised ohutusfunktsioonid hõlmavad: leegi katkemise ohutusseadet igal pliidipõletil (peatab automaatselt gaasivoolu, kui leek kustub), ümberkukkumise vastast ketti (tuleb kinnitada seinale, et vältida ümberkukkumist) ja ahjuukse peatussüsteemi, mis takistab restide juhuslikku väljatõmbamist.

Kas ma saan pliiti kasutada LPG või maagaasiga?

Jah, pliit on kohandatav. Pliidipõletid saab ümber ehitada, vahetades düüsid (vt tabelit juhendis). Võib olla vajalik rõhuregulaator. Pärast ümberehitamist uuendage andmesilt. Seade tarnitakse vaikimisi gaasitüübile seatud; kontrollige andmeplaati.

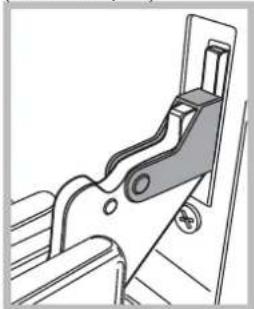

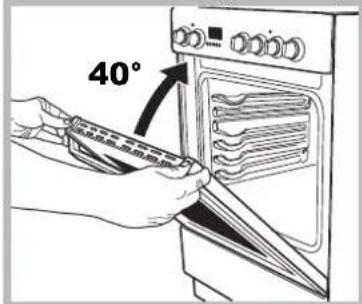

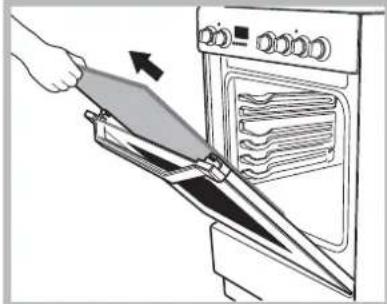

Kuidas eemaldada ahju uks puhastamiseks?

Avage uks täielikult, keerake hingeklambrid tahapoole, seejärel sulgege uks umbes 40° nurgani, kuni klambrid peatuvad. Vajutage kahte nuppu ülemisel profiilil ja eemaldage profiil. Eemaldage klaasplekk puhastamiseks. Pange uuesti kokku, tehes samme vastupidises järjekorras; veenduge, et sisemise klaasi tekst oleks loetav.

Kuidas vahetada ahju lambipirni?

Ühendage pliit vooluvõrgust lahti. Eemaldage lambipesa klaaskate. Vahetage pirn välja 230 V, 25 W, E14 pesaga pirni vastu. Pange kate tagasi ja ühendage uuesti. Ärge kasutage ahju valgust üldvalgustina.

Millised tarvikud on pliidiga kaasas?

Standardsed tarvikud hõlmavad: pliidirestid, põleti katted ja rõngad, ahjurestid (libistatavad), tilkumisalus, grillvarras (valitud mudelitel) ja reguleeritavad jalad. Tervikliku loendi leiate juhendist.

Kas pliidil on laste- või ohutuslukk?

Pliidil ei ole spetsiaalset laste lukustusfunktsiooni. Kuid ümberkukkumise vastane kett takistab ümberkukkumist, kui laps ronib uksele. Alla 8-aastased lapsed tuleb hoida eemal, kui neid pole pidevalt järelevalve all. Ahjuukse peatussüsteem pakub samuti teatud ohutust.

KASUTUSJUHEND I5GMH5AG(W) U INDESIT

Seadme kirjeldus - Ülevaade,5

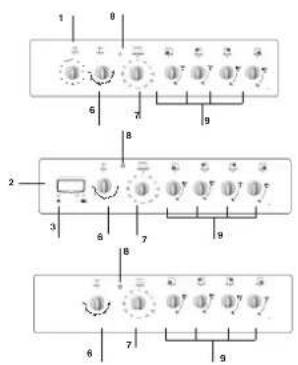

Seadme kirjeldus - Juhtpaneel,6

Paigaldamine,69

Esmakäitamine ja kasutamine, 74

Pliidi kasutamine,75

Ettevaatusabinöud ja soovitused, 81

Hooldus,82

Klienditugi,82

GB

WARNINGWARNING

HOIATUS: sisselülitatud seade ja selle juurdepääsetavad osad muutuvad kasutamise ajal kuumaks.

Olge ettevaatlik ja vältige kontakti kütte-elementidega.

Alla 8-aastased lapsed tuleb hoida se-admest eemal, v.a. juhul, kui nendele on tagatud pidev järelevalve.

Vanemad kui 8-aastased lapsed ja isikud, kellel on vähenenud füüsilised, meelelised või vaimsed võimed või vähesed kogemused ja oskused, võivad seda seadet kasutada juhul, kui on tagatud nende järeelvalve ning neile on antud juhised seadme ohutuks kasutamiseks ja nad mõistavad seadme kasutamisest tulenevaid ohte.

Lapsed ei tohi seadmega mängida.

Lapsed võivad seadet puhastada ja ho- oldada ainult siis, kui on tagatud nende järelevalve.

HOIATUS: rasvas või õlis küpseva toidu jätmine keeduplaadile järelevalveta on ohtlik ja võib põhjustada tulekahju.

Tulekahju kustutamiseks ÄRGE kasutage vett, vaid lülitage seade välja ja seejärel katke leek näiteks kaane või tuletekiga.

Ärge kasutage ahju klaasukse puhastamiseks tugevatoimelisi abrasiivseid puhastusvahendeid, sest need võivad kriimustada pinda ja klaas võib praguneda.

Panipaiga (kui on) sisepinnad võivad muutuda kuumaks.

Ärge kasutage seadme puhastamiseks auru- ega survepuhastusseadmeid.

Enne kaane avamist eemaldage sellele kogunenud vedelik.

Ärge sulgege klaaskaant (kui on olemas), kui gaasipõletid või elektrilised keeduplaadid on veel kuumad.

HOIATUS: enne lambi väljavahetamist veenduge, et seade on välja lülitatud – elektrilöögioht!

TÄHELEPANU: valede keeduplaadipiire-te kasutamine võib põhjustada önnetusi.

! Kui lükkate resti ahju, siis jälgige, et piiraja jääb ülespoole, öönsuse taha.

GB

Seadme kirjeldus Ülevaade

1. Gaasipõleti
   2.Rest
   3.Juhtpaneel
   4.GRILL
   5.TILGAPANN
2. Reguleerimisjalg
   7.Tilgaalus
   8.SIINID restide sisestamiseks
   9.tasand 5
   10.tasand 4
   11.tasand 3
   12.tasand 2
3. tasand 1
   14.Klaaskate*
   * Ainult mönedel mudelitel

GB

2.Elektrooniline küpsetusprogrammeerija*

! Enne uue seadme kasutama hakkamist lugege kasutusjuhend põhjalikult läbi. See sisaldab olulist teavet seadme ohutu paigaldamise ja kasutamise kohta.
! Hoidke kasutusjuhend alles. Seadme edasi müümisel,ära andmisel või ümber paigutamisel veenduge, et seadmega on kaasas ka käesolev kasutusjuhend.
! Seadet võib paigaldada ainult kvalifitseeritud personal vastavalt käesolevatele juhistele.
! Enne seadme reguleerimist või hooldamist tuleb see vooluvõrgust lahti ühendada.

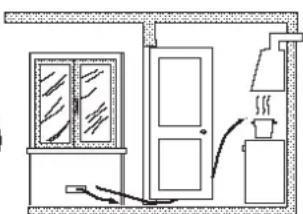

Ruumi ventilatsioon

Seadme tohib paigaldada ainult püsiva ventilatsiooniga ruumi, järgides riiklike öigusaktide nõudeid. Ruumis, kuhu seade paigaldatakse, peab olema piisav ventilatsioon, mis tagab normaalse gaasipõlemisprotsessi jaoks vajaliku õhu (õhu sissevool ei tohi olla alla 2 m³/h iga kilovati installeeritud võimsuse kohta).

Öhu sissevõtuavad peavad olema kaitstud restiga. Toru ristlõige ei tohi olla alla 100 cm². Sissevõtuavad tuleb paigutada nii, et on välditud nende blokeerimine, ka osaline(vt joonisA).

Kui seadmele ei ole paigaldatud gaasiemissiooni vältivaid ohutusseadmeid (juhuks, kui leek peaks kustuma), peab toru ristlõige olema vähemalt 200 cm². Kui õhuvool tuleb kõrvalruumidest(vt joonisB), eeldusel, et need ei ole hoone ühiskasutatavad ruumid, kõrgendatud tuleohtlikkusega ruumid ega magamistoad, peavad õhu sissevõtuavad olema varustatud ventilatsioonitoruga, mis suunab õhu välja nagu ülal kirjeldatud.

A

Põlemisõhu ventilatsiooniava
B

Külgnev ruum Ventilatsiooni vajav ruum

Ukse ja pörand vahelise vahe suurendamine

! Pliidi pikemal kasutamisel võib osutuda vajalikuks täiendav ventilatsioon. Soovitav on avada aken või suurendada ventilaatori töökiirust.

Heitaurude kahjutustamine

Heitaurude kahjutustamiseks ühendage öhupuhasti turvalise ja töhusa sundtömbega korstnaga või kasutage elektriventilaatorit, mis seadme sisselülitamisel automaatselt käivitub (vt joonis).

Otse väliskeskkonda suunatud aurud

Läbi korstna või lõõriharu (mis on mõeldud vaid pliitide jaoks) suunatud aurud

!Vedelgaas on õhust raskem ja koguneb seetõttu põranda lähedale. Ruumid, kuhu on paigutatud vedelgaasiballoonid, peavad olema varustatud väljatõmbeventilatsiooniga väliskeskkonda nii, et juhusliku lekkimise korral saaks gaas läbi selle välisõhku eralduda.

Seetõttu on keelatud osaliselt või täiesti täis gaasiballoonide paigaldamine või hoidmine ruumides, mis on põrandapinnast madalamal (keldrites jne). Hoidke köögis ainult kasutuselolevat ballooni, mis on paigaldatud kaugemale sellistest soojusallikatest (praeahjud, kaminad, ahjud jt.), mis võiksid kuumutada ballooni üle 50°C.

Paigutamine ja loodimine

! Seadme vöib paigaldada selliste köögikappide körvale, mis ei ole pliidiplaadist körgemal.
! Veenduge, et seina ja seadme pealispinna vaheline puutepind on mittesüttivast kuumakindlast materjalist (T 90 C).

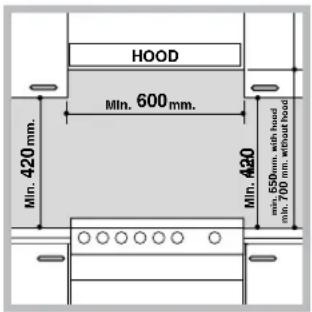

Seadme öige paigaldamine:

• paigutage seade kööki, söögituppa või voodiga elutuppa (mitte vannituppa);
• kui pliidiplaat on kappidestkörgemal, paigaldage pliit nendest vähemalt 200 mmkaugusele;
• kui paigaldatepliidi seinakapi alla,peab pliidiplaadi ja kapi vahele jääma vähemalt 420 mm;
• kui paigaldate pliidi seinakapi alla, peab keeduplaadi ja kapi vahele jääma vähemalt4 20 mm.

Vahekaugust tuleb suurendada kuni vähemalt 700 mm, kui seinakapid on kergestisüttivast materjalist (vt joonist);

- Ärge pange kardinaid pliidi taha. Kardinad peavad jääma vähemalt 200 mm kaugusele pliidi külgedest;

- öhupuhastite paigaldamisel järgige tootja kasutusjuhendit.

Loodimine

Pliidi loodimiseks kuuluvad komplekti reguleeritavad jalad. Need saab kruvida pliidi põhja nurkades asuvatesse pesadesse (vt joonis).

Pliidi põhja nurkades asuvatesse pesadesse paigaldatud jalad*.

Monteerige andmesildil näidatud koormust taluv pistik toitekaabli külge (vt tehniliste andmete tabelist).

Otse elektrivörku ühendades paigaldage seadme ja elektrivörgu vahele mitmepooluseline lüliti, mille kontaktide vahe on vähemalt 3 mm. See lüliti peab taluma nõutud koormust ning vastama NFC 15-100 eeskirjadele (lüliti ei tohi katkestada maandusjuhet). Paigaldage toitekaabel nii, et selle temperatuur ei saa üheski punktis tõusta toatemperatuurist rohkem kui 50°C võrra kõrgemale.

Enne seadme ühendamist toitevörku kontrollige, kas

• seade on maandatud ja pistik vastab kehtivatele nõuetele;
• pistik talub seadme andmeplaadile märgitud maksimumkoormust;
• pinge vastab seadme andmeplaadile märgitud väärtustevahemikule;
• pisikupesa vastab seadme pistikule. Kui pistikupesa

ei vasta pistikule, pöörduge kvalifi tseeritud elektriku poole, kes selle välja vahetab. Ärge kasutage pikendusjuhet ega harukarpe.

! Pärast pliidi paigaldamist peavad toitekaabel ja pistikupesa olema kergesti juurdepääsetavad.
! Kaabel ei tohi olla keerdus ega muljutud.
! Laske kvalifitseeritud elektrikul kaablit regulaarselt kontrollida ja vajadusel see välja vahetada.
! Nende ohutusnõuete eiramisel ei võta tootja endale mingit vastutust.

Gaasiühendus

Pliidi ühendamiseks gaasitorustiku või -ballooniga võib kasutada ainult elastset kummi- või terasvoolikut, mis vastavad riiklike õigusaktide nõuetele. Kontrollige, et ühendatava gaasi tüüp vastab selle gaasi tüübile, mis on sellele seadmele ette nähtud (vt kattel olevalt andmekleepsult). Vastasel juhul toimige nii, naguallpool kirjeldatud. Kui ühendate pliidi vedelgaasiballooniga, siis paigaldada riiklike õigusaktide nõuetele vastav reduktor. Ühenduse hölbustamiseks võib gaasiballooni keerata külili*: vahetage voolikuhoidiku ja kraani asukoht ning vahetage seadme komplekti kuuluv muhv.

! Kontrollige, kas gaasi rõhk vastab tabelis nr. 1 „Põletite ja düüside andmed” toodud andmetele (allpool). Nii on tagatud seadme ohutu ja pikaajaline talitlus ning samas madal energiakulu.

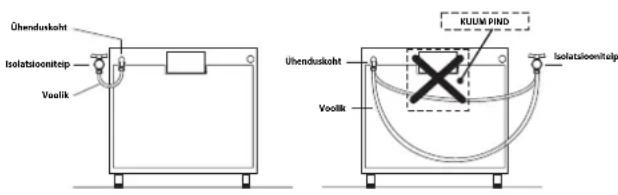

Pliidi ühendamine elastse kummivoolikuga

Veenduge, et gaasivooliku parameetrid vastavad riiklike öigusaktide nöuetele. Nõuded vooliku siseläbimõõdule: 8 mm vedelgaasi jaoks ja 13 mm metaangaasi jaoks.

Kui ühendus on valmis, veenduge järgmises:

• voolik ei tohi kogu oma pikkuses puutuda kokku pliid osadega, mille temperatuur on körgem kui 50°C;
• voolik ei tohi olla pinges ega keerdus, seal ei tohi olla lookeid ega paindeid;
• voolik ei tohi olla kokkusurutud ega puutuda kokku lõiketerade, teravate nurkade ega liikuvate osadega;
• voolik peab olema paigaldatud nii, et seda on kogu pikkuses lihtne kontrollida;
  • voolik ei tohi olla pikem kui 1500 mm;
• vooliku mölemad otsad peavad olema tugevalt kinnitatud. Kui kasutate kinnitamiseks klambreid, siis peavad need vastama kehtivatele eeskirjadele.

! Kui kas või ühte neist ülaltoodud nõuetest ei ole võimalik täita või kui pliit paigaldatakse vastavalt 2. klassi 1. alamklassi (kahe kapi vahele paigaldatud pliit) olmeseadmete nõuetele, siis kasutage elastseid metalltorusid. (vt järgnevat).

Ömblusteta elastse terastoru ühendamine keermestatud liitmikuga

Veenduge, et gaasivooliku ja muhvi parameetrid vastavad riiklike õigusaktide nõuetele.

Enne vooliku kasutamist eemaldage seadme voolikuhoidik (seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik).

! Toru täispikkus ei tohi ületada 2 meetrit. Pärast ühendamist veenduge, et toru ei ole kokku surutud ega puutu kokku liikuvate osadega.

Ühenduse tiheduse kontrollimine

Pärast gaasi ühendamist kontrollige seebivahuga, et ei oleks lekkeid. Keelatud on lahtise tule kasutamine.

Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks

Pliiti on võimalik ühendada ka teist tüüpi gaasiga, kui algselt ette nähtud (vt kattel olevalt andmesildilt).

Pöletite reguleerimine

Düüside vahetamine põletites:

1. eemaldage restid ja võtke põletid pesadest välja;
2. keerake 7 mm toruvõtme abil düüsid välja (vt joonist)

ja asendage needuue gaasitüübi jaoks sobilike düüsidega((vt. tabel 1 „Põletite ja düüside andmed").

1. pange köik detailidvastupidises järjekorras tagasi.

Minimaalse leegi reguleerimine põletites:

1. keerake nupp minimaalsesse asendisse;
2. võtke nupu kate ära ja keerake selle reguleerimiskruvi (asub küljel või reguleerimisvarda sees) seni, kuni leek muutub väikeseks, kuid püsib stabiilne.

! Kui seade on ühendatud vedelgaasisüsteemiga, keerake reguleerimiskruvitäielikult sisse.
3. Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalsest asendist minimaalsesse ja vastupidi.

! Pöletite öhu juurdevool ei vaja reguleerimist.

! Pärast seadme ümberreguleerimist kasutamiseks teist tüüpi gaasiga asendage algne andmesilt uuega, mis vastab uut tüüpi gaasile (andmesildi saate volitatud teeninduskeskusest).
! Kui kasutatava gaasi rõhk erineb soovituslikust (või erineb vähesel määral), paigaldage toitetorule sobiv reduktor, mis vastab suunatud gaasi reduktoreid käsitleva riikliku öigusakti nõuetele.

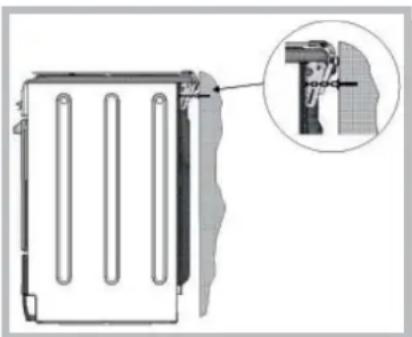

Ohutusahela

! Et pliit ei kukuks ümber, kui näiteks laps peaks ronima ahju uksele, TULEB paigaldada turvakett! Pliit on varustatud turvaketiga, mis kinnitatakse kruviga (ei kuulu komplek-

ti) pliidi taga olevale seinale ja samal kõrgusel ka pliidi tagapaneelile. Kruvi ja tüübli valimisel lähtuge seadme taga oleva seina materjalist. Kui kruvi läbimõõt on alla 9 mm, tuleb paigaldada ka seib. Betoonseina puhul tuleb kasutada kruvi, mille läbimõõt on vähemalt 8 mm ja pikkus 60 mm. Veenduge, et kett on kinnitatud pliidi tagapaneelile ja seina külge, nagu joonisel näidatud. Kett peab olema pingul ja maapinnaga paralleelselt.

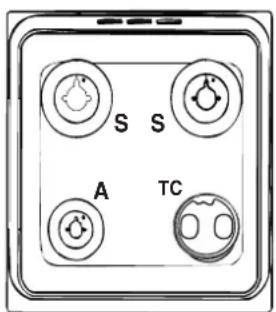

Kolme rõngaga põleti düüside vahetamine \*

1. Eemaldage anuma toestused ja tõstke põletid pesadest välja. Põleti koosneb kahest eraldi osast (vt jooniseid).
2. Keerake düüsid lahti 7 mm silmusvõtmega. Vahetage düüsid mudeli vastu, mis on mõeldud kasutamiseks uue gaasitüübiga (vt tabel 1). Mõlemal düüsil on ühesuguse läbimõõduga ava.
3. Pange köik osad vastupidises järjekorras tagasi.

- Ōhu juurdevoolu reguleerimine põletitesse Ei ole vaja reguleerida.

- Põletite leegi reguleerimine minimaalsele tasemele

1. Keerake lüliti asendisse, mis vastab leeg minimaalsele tasemele.

2. Võtke nupp ära ja reguleerige seadekruvi, mis asub reguleerimisvardas või selle kõrval nii, et leek on väike, kuid püsiv.

3. Pärast leegi reguleerimist veenduge, et leek ei kustu, kui keerate nupu kiiresti mitu korda järjest maksimaalsest asendist minimaalsesse ja vastupidi.

4. Mönele seadmele on paigaldatud kaitseseadis (termoelement). Kui põleti leek on seatud minimaalsele tasemele ja seade ei tööta, suurendage leeki seadekruvi abil.

5. Pärast reguleerimist asendage möödavoolutihendid. Kasutage selleks tihendusvaha või sarnast ainet.

! Kui seade on ühendatud vedelgaasiga, keerake seadekruvi võimalikult tugevalt kinni.

! Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud uue gaasi tüüp. Sildid on saadaval köigis teeninduskeskustes.

! Kui gaasi rõhk erineb (kas või pisut) soovituslikust rõhust, paigaldage sisselasketorule sobiv surveregulaator (et seade vastaks kehtivatele riiklikele eeskirjadele).

* Ainult mönedel mudelitel.

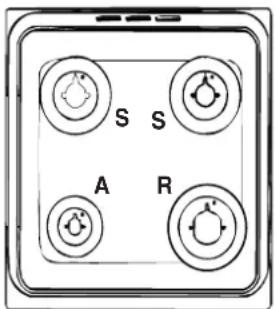

Tabel 1 Vedel gaas Maagaas
Põleti	Läbimõõt (mm)	Soojusvõimsus kW (p.c.s.*)		Möödavool 1/100	Düüs 1/100	Vool** g/h		Düüs 1/100	Vool* l/h
		Nominaalne		Vähendatud				(mm)
Kiire (suur)(R)	100	3.00	0.7	41	87	218	214	128	286
Poolkiire (keskmine) (S)	75	1.90	0.4	30	70	138	136	104	181
Täiendav (väike)(A)	51	1.00	0.4	30	52	73	71	76	95
Tripple kroon(TC)	130	3,25	1.5	63	2x65	236	232	2x99	309
Rõhk	Nominaalne (mbar)Minimaalne (mbar)Maksimaalne (mbar)					28-302035	372545	201725

Tingimusel 15 C ja 1013 mbari- kuiv gaas
** PropaanP.C.S. = 50,37 MJ/Kg
** ButaanP.C.S. = 49,47 MJ/Kg
MaagaasP.C.S. = 37,78 MJ/m3

I5GMH6AG.1 U
I5GMH6AG U
I5GMH2AG U
I5GMH5AG U
I5GMHA U
I5GMH1A U
I5GMH5AG U
I5GMH6AG U

I5TMH6AG U
I5TMH5AG.1 U

TEHNILISED ANDMED		(tõmmatud siinid)
Mõõdud	laius 391 mmkõrgus 340 mmsügavus 424 mm	laius 410 mmkõrgus 340 mmsügavus 424 mm
Maht	I5GMH2AG UI5GMH5AG UI5GMHA U 57II5GMH1A UI5GMH5AG UI5GMH6AG U	I5TMH6AG UI5GMH6AG.1 UI5GMH6AG UI5TMH5AG.1 U
Mõõdud (traatsiinid)	laius 38 cmkõrgus 34 cmsügavus 41 cm
Põletld	kohandatud kõikidele gaasitüüpidele,mis on toodud ära soojendamis- ja hoidmisruumi sees vasakul asuval andmeplaadil.
Pinge ja sagedus	vt andmeplaadilt
ENERGIAMÄRGIS JA ECO-DISAIN	EL direktiiv nr. 65/2014 täiendus direktiivile 2010/30/EL.EL määrus nr. 66/2014 täiendus direktiivile 2009/125/EÜ.EN 60350-1 määrus,EN 50564 määrusEN 30-2-1 määrusEnergiakulu loomuliku konvektsiooni puhul – kuumutusrežiim:Konvektsioon;Deklareeritud energiakulu sundkonvektsiooni puhul Klass – kuumutusrežiim:Küpsetamine
	See seade vastab järgmiste EMÜ direktiivide nõuetele: 2006/95/EÜ12.12.06 (madalpinge) ja selle muudatused, ? 2004/108/EÜ 15.12.04 (elektromagnetiline ühilduvus) ja selle muudatused, - 93/68/EMU 22.07.93 ja selle muudatused.2002/96/EÜ2009/142 30.11.09 (Gaas)1275/2008 (Ooterežiimis/väljalūlitatud olekus)

Andmeplaadil, paikneb klapp või pärast termokapis on avatud, on vasakul seina sees ahju.

ET

Pliidi kasutamine

Gaasipõletite süütamine

Igal PÖLETINUPUL on täisring, mis näitab vastava põleti leegi tugevust.

Pöleti süütamiseks:

1. pange põleti juurde süüdatud tikk või tulemasin;
2. vajutage PÖLETINUPP alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole.
3. Leegi tugevuse reguleerimiseks keerake PÖLETINUPPU vastupäeva. Võite kasutada minimaalset seadistusto, maksimaalset seadistustövõi nende kahe vahepealset.

Kui seade on varustatud elektrilise süütega* (C), vajutage PÖLETINUPP alla ja keerake vastupäeva minimaalse leegitugevuse suunas, kuni pöleti süttib. Nupu vabastamisel võib pöleti kustuda. Sel juhul

korraketoimingut ja hoidke nuppu kauem all. Kui seade on varustatud turvaseadisega (X), vajutage PÖLETINUPP alla ja hoidke see all umbes 3-7 sekundit. Selle aja jooksul aktiveerib leek seadme.

! Kui leek peaks juhuslikult kustuma, lülitage põleti välja ja enne uuesti sisse lülitamist oodake vähemalt 1 minut.

Põleti välja lülitamiseks keerake nuppu, kuni see jõuab lõppasendisse •.

HOIATUS! Kuumenemisel võib klaaskaas puruneda. Enne kaane sulgemist lülitage kõik põletid ja elektrilised keeduplaadid välja..

* Ainult mönedel mudelitel.

Praktilised nõuanded põletite kasutamiseks

Põletite võimalikult tulemusliku talitluse tagamiseks ja gaasikulu vähendamiseks soovitame kasutada ainult kaanega nõusid, mille põhi on ühetasane. Need peavad vastama ka põleti suurusele.

Põleti Toidunõu põhja läbimõõt (cm)

Kiire (R)(T24) - 26

Poolkiire (S) 16 - 20

Täiendav (A) 10 - 14

Põleti määratlemiseks vaadake skeemi osas "Põletite ja düüside andmete tabel".

Ahju kasutamine

! Seadme esmakordsel kasutamisel soojendage suletud uksega tühja ahju maksimumtemperatuuril vähemalt pool tundi. Enne ahju välja lülitamist ja ahju ukse avamist tuulutage ruumi. Ahjust võib eralduda veidi ebameeldivat lõhna, mis tuleneb tootmisprotsessis kasutatud kaitsevahendite põlemisest.
! Enne seadme kasutamist eemaldage täielikult selle külgedelt kaitsekile.
! Ärge pange ahju põhja mingeid esemeid, sest need võivad kahjustada ahju emailikihti.
! Kui seade on varustatud elektroonilise programmeerijaga*, siis elektriahju kasutamiseks vajutage lihtsalt üheaegselt alla nupud ja (näidikule kuvatakse sümbol). Tehke seda enne soovitud küpsetusfunktsiooni seadistamist.

1. Küpsetusrežiimi valimiseks keerake nuppu SELECTOR.

2. Küpsetusrežiimile sobiva temperatuuri või soovitud temperatuuri valimiseks keerake nuppu THERMOSTAT. Tabelist leiate küpsetusrežiimide loendi ja soovitatud küpsetustemperatuurid(vt tabelit "Soovitused ahjus küpsetamiseks").

Küpsetamise ajal on alati võimalik:

!Asetage küpsetusnõu(d) alati komplekti kuuluva(te)le resti(de)le.

TERMOSTAADI näidikutuli

See näidikutuli näitab, et ahi kuumeneb. Tuli kustub, kui ahju sisetemperatuur saavutab seadistatud temperatuuri. Sellest hetkest alates lülitub see näidikutuli vaheldumisi sisse ja välja ning hoiab ahju temperatuuri püsiva.

Ahju valgusti

Valgusti sisse lülitamiseks keerake nupp SELECTOR mis tahes asendisse, v.a. "0". Valgusti põleb seni, kuni ahi on sisse lülitatud. Keerake nupp asendisse ja valgusti süttib, ilma et ükski elektrielement oleks sisse lülitatud.

Taimer\*

Taimeri aktiveerimiseks toimige järgmiselt:

1. Helisignaali seadmiseks keerake nupp TIMER päripäeva○peaaegu täispöörde võrra.
2. Soovitud aja seadmiseks keerake nuppu TIMER vastupäeva.

Küpsetusrežiimid

KÜPSETUSrežiim

Tagumine kütteelement ja ventilaator lülituvad sisse ning tagavad örna kuumuse ühtlase jaotumise kogu ahjus.

See režiim on ideaalne tundlike toitude küpsetamiseks, nt kerkimist vajavad koogid ja väikeste tortide küpsetamiseks 3 riiulil korraga. Mõned näited: tuuletaskud, magusad ja soolased küpsised, hõrgud lehttainatooted, rullbiskviit ja väikesed köögiviljaportsjonid au gratin jne.

KONVEKTSIOONrežiim

Selles režiimis lülituvad sisse ülemised ja alumised kütteelemendid. See on klassikalisele, traditsioonilist tüüpi ahjule omane režiim, mida on täiustatud ning mida iseloomustavad erakordne soojuse jaotamine ja vähendatud energiakulu. Konvektsioonrežiim on parim mitmest koostisosast koosnevate toitude valmistamiseks, nt kapsas ribidega, hispaaniapärane tursk, Ancona-stiilis vinnutatud kala, pehmed vasikaliharibad riisiga jne. Oivalise tulemuse saab ka vasika- ja veiselihast roogi valmistades (hautatud liha, moorpraad, guljašš, ulukiliha, sink jne), mis peavad

küpsema aeglaselt ning nõuavad rasva või vedelikuga ülevalamist või vedeliku lisamist. See on kahtlemata parim režiim ka kookide ja puuviljade ning kaetud vormiroogade küpsetamiseks. Toidu valmistamiseks konvektsioonirežiimil kasutage korraga ainult üht praepanni või küpsetusresti, sest vastasel korral ei jaotu soojus ühtlaselt. Resti kõrguse muutmisega saate tasakaalustada soojuse jaotumist ahju ülemises ja alumises osas. Valige sobiv kõrgus vastavalt sellele, kas toitu on vaja ülalt rohkem või vähem kuumutada.

VENTILAATORI TEKITATUD

SUNDRINGLUSEGArežiim

Sisse lülituvad nii kütteelemendid kui ventilaator. Kuna kuumus püsib muutumatu ja ühtlane kogu ahjus, küpsetab ja pruunistab öhk toitu ühtlaselt igalt poolt. Selles režiimis saate valmistada korraga ka mitut rooga, kui nende küpsetustemperatuurid on ühesugused. Korraga saate kasutada kuni 2 resti, järgides lõigus „Toidu valmistamine rohkem kui ühel tasandil korraga” antud juhiseid.

See ventilaatori tekitatud sundringlusega režiim sobib ideaalselt üleküpsetatavate roogade ning märkimisväärselt pikendatud küpsetusajaga roogade valmistamiseks, nagu näiteks: lasanje, pastaküpsetised, kanapraad ja kartulid jne. Pealegi võib tänu soojuse suurepärasele jaotumisele küpsetada praadi ka madalamatel temperatuuridel. Madalamate temperatuuride korral on mahlade kadu väiksem, liha jääb pehmem ning prae kaal väheneb vähem. Ventilaatori tekitatud sundringlusega režiim on eriti sobiv kala küpsetamiseks vähema koguse maitseainetega. Nii säilib kala maitse ja välimus. Magustoidud: see režiim sobib ideaalselt ka kergitatud tainast kookide küpsetamiseks.

Pealegi saab seda režiimi kasutada ka valge või punase liha ja leiva kiireks sulatamiseks. Selleks valige temperatuur 80°C. Tundlikemate toitude sulatamiseks valige temperatuuriks 60°C või kasutage ainult külma õhu sundringluse funktsiooni. Sel juhul seadke termostaadinupp sättele 0°C.

PITSAREŽIIM

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni maksimaalne võimalik temperatuur.

Ringikujulised ja ahju alumised kütteelemendid ning ventilaator lülituvad sisse.Selles režiimis kuumeneb ahi kiirelt ja tulemus on suur kuumus, eriti alumiselt kütteelemendilt.Kui kasutate mitut resti korraga, vahetage poole küpsetusaja möödumisel roogade asukohad.

ET

RILLIMISREŽIIM

Temperatuur:Max.

Ülemise kütteelemendi keskmine osa lülitub sisse.Grilli körget ja vahetut temperatuuri soovitatakse selliste roogade valmistamiseks, mille pinnale peab möjuma körge temperatuur (vasika- ja loomalihapraad, fi lee, antrekoot).Selles küpsetusrežiimis tarbitakse piiratud

Temperatuur:Max.

Ülemise kütteelemendi keskmine osa lülitub sisse. Grilli körget ja vahetut temperatuuri soovitatakse selliste roogade valmistamiseks, mille pinnale peab möjuma körge temperatuur (vasika- ja loomalihapraad, filee, antrekoot). Selles küpsetusrežiimis tarbitakse piiratud koguses energiat ja see on ideaalne väikeste koguste grillimiseks. Asetage toit resti keskele, sest nurkadesse paigutatud roog ei küpse ühtlaselt.

GRATÄÄNI REŽIIM

Temperatuur:mis tahes temperatuur vahemikus 50 C kuni 200 C.

Ülemine kütteelement, röstimisfunktsioon (kui on olemas) ja ventilaator lülituvad sisse.See funktsioonide kombinatsioon töstab kütteelementide ühesuunalise soojuskiirguse

efektiivsust tänu öhu sundringlusele ahjus. See aitab ära hoida toidu pealispinna kõrbemise ja võimaldab kuumusel „imbuda” otse toidu sisse.

! GRILLI ja GRATÄÄNI režiimide kasutamisel peab ahjuuks olema suletud.

Saia režiim

Seisukoht termostaat KNO: 60 °C ja Max. Alumine küttekeha süttib.

See režiim on ideaalne küpsetamiseks ja toiduvalmistamiseks ōrn toiduained - eriti koogid, mida on vaja tõusta, sest kuumus tulevad alt aitab juuretis protsess.

Pange tähele, et see võtab palju aega, et kõrgematel temperatuuridel, mis tuleb saavutada, seepärast soovitame kasutada „Konvektsioon Mode” nimetatud juhtudel.

ULATAMISE režiim

Ahju põhjas asuv ventilaator paneb õhu toa-temperatuuril ümber toidu tsirkuleerima. See on soovitatav igat tüüpi toidu sulatamiseks, aga eriti örnade toitude, mis ei vaja kuumust, nagu näiteks: jäätisekoogid, koore- või keedu-kreemi desserdid, puuviljakoogid. Kasutades

ventilaatorit, langeb sulatamise aeg umbes poole võrra. Liha, kala ja leiva korral on võimalik protsessi kiirendada kasutades „multi-küpsetus“ režiimi ja seaded temperatuuri vahemikku 80° - 100°C.

VENITLERITUD ALAOSA režiim

Alumine küttekeha ja ventilaator on aktiveeritud ning see võimaldab soojusel jaotuda üle

terve ahju. Selline kombinatsioon on kasulik kala ja juurviljade kergeks küpsetamiseks.

Pöörlev grillvarras*

Pöörleva grillvarda aktiveerimiseks toimige järgmiselt:

1. Pange tilgapann asendisse 1.
2. Pange grillvardatugi asendisse 4 ja sisestage varras ahju tagapaneelil olevasse avasse.
3. Grillvarda sisse lülitamiseks seadke valikunupp

asendisse

Praktilised soovitused toidu valmistamiseks

! Kui kasutate ventilaatori tekitatud sundringluse režiimi, siis ärge pange reste siinidele 1 ja 5.Liiga kõrge vahetu kuumus võib tundlikke roogi kõrvetada.

TOIDU VALMISTAMINE MITMEL TASANDIL KORRAGA

• Kasutage siine 2 ja 4. Pange rohkem kuumust vajavad road siinile 2.
• Pange tilgapann alumisele ja rest ülemisele siinile.

GRILLIMINE

GRILLI JA TOPELTGRILLI režiimi kasutamisel pange rest 5. siinile ning tilgapann 1. siinile tilkuvate mahlade ja/või rasva kogumiseks.GRATÄÄNI režiimis pange rest 2. või 3. siinile ning tilgapann 1. siinile tilkuvate mahlade kogumiseks.

o Soovitame kasutada maksimaalset võimsust.Ülemist kütteelementi reguleeritakse termostaadiga ja selle talitlus ei pruugi olla alati ühtlane.

PITSAREŽIIM

o Kasutage kerget alumiiniumist pitsapanni.Asetage see restile.

Kui soovite kröbedat koorikut, siis ära kasutage tilgapanni, sest vastasel juhul küpsetusaeg pikeneb ja kröbedat koorikut ei teki.

Kui pitsakate on rikkalik, siis soovitame mozzarella juustu lisada alles pärast poole küpsetusaja möödumisel.

Ahju alumises osas asuv panipaik\*

Ahju alumises osas on panipaik, mida võib kasutadaahjutarvikute või sügavate nõude hoidmiseks. Ukse avamiseks tömmake seda ettepoole(vt joonist).

!Panipaiga (kui on) sisepinnad võivad muutuda väga kuumaks.

Praktilised soovitused toidu valmistamiseks

Toidu valmistamine mitmel restil korraga

Kui soovite valmistada toitu korraga rohkem kui ühel restil, siis kasutage VENTILAATORI TEKITATUD SUNDRINGLUSEGA režiimi” sest ainult see režiim sobib selliseks otstarbeks. Soovitused:

• Ärge kasutage 1. ja 5. siini. Liiga körge ovahetu kuumus võib kuumatundlikke toite kõrvetada.
• Kasutage teist ja neljandat siinidepaari, paigutades kõrgemat kuumust nõudva toidu altpoolt teise siinidepaari sisestatud restile.
• Erinevaid küpsetusaegu ja -temperatuure nõudvate toitude valmistamisel seadke kahe nõutud temperatuuri vahele jääv temperatuur, (vt ahjus küpsetamise nõuannete tabel) ja paigutage tundlikum toit neljandasse siinidepaari sisestatud restile ning võtke lühema küpsetusajaga toit ahjust esimesena välja.
• Pitsade valmistamisel mitmel siinil korraga temperatuuril 220°C eelkuumutage ahi 15 minutit. Reeglina küpseb toit 4. siinil kauem: soovitame esmalt eemaldada köige alumisel siinil küpsev pitsa ja jätta 4. siinil valmiv pitsa veel paariks minutiks ahju.
• Pange tilgapann alumisele ja rest ülemisele siinile.

HOIATUS! Ahjul on stopp- -süsteem, mistõttu ei tule rest veidi väljapoole tõmmates täielikult ahjust välja(1).

Resti täielikuks väljatõmbamiseks tõstke resti eestpoolt veidi üles ja tömmake (2).

Elektrooniline taimer\*

See funktsioon kuvab aega ja töötab taimerina, mis loendab minuteid nullini.

! Kõik funktsioonid aktiveeruvad umbes 7 sekundi jooksul pärast seadistamist.

Kella seadistamine

Kui seade on ühendatud vooluvörku või pärast elektrikatkestust hakkab kellanäidik vilkuma ja näidikule kuvatakse: 0:00

- Täpse aja seadistamiseks vajutage nupule v ja seejärel nuppudele - ja +. Numbrite kiiremaks liikumiseks ülespoole vajutage nupud alla ja hoidke need all.

Vajalike seadistuste tegemiseks korrake ülalkirjeldatud protsessi.

Taimerifunktsioon

Selle funktsiooni aktiveerimiseks vajutage alla nupp, pärast mida kuvatakse näidikule sümbol. Iga kord, kui vajutate nupule+, suureneb aeg 10 sekundi võrra, kuninäiduni 99 minutit ja 50 sekundit. Kui vajutate nupule pärast seda, suurendab iga vajutus aega ühe minuti võrra, kuni maksimaalse väärtuseni 10 tundi. Aja vähendamiseks vajutage nupule -.

Pärast aja seadistamist käivitub taimeri mahaloendamise funktsioon. Kui seadistatud aeg jõuab nullini, kostub helisignaal (selle lõpetamiseks vajutage suvalisele nupule).

Aja kuvamiseks vajutage nupule ja sümbolä näitab, et taimeri funktsioonon seadistatud. Umbes 7 sekundi möödumisel läheb näidik automaatselt taimerirežiimile.

Seadistatud aja tühistamine

Hoidke nupp - all seni, kuni näidikule kuvatakse0:00.

Helisignaali tugevuse reguleerimine

Pärast seadistuste tegemist ja kinnitamist kasutage nuppu - ja reguleerige helisignaali tugevus.

Küpsetamise planeerimine elektroonilise programmeerija\* abil

Kella seadistamine

Pärast seadme ühendamist vooluvörku või pärast elektrikatkestust lähtestub näidik automaatselt väärtusele 0:00 ja hakkab vilkuma. Aja seadistamiseks:

1. Vajutage üheaegselt alla nupud COOKING TIME ja COOKING END TIME

2. Pärast nuppude alla vajutamist seadistage täpne kellaaeg nelja sekundi jooksul. Selleks vajutage alla nupud + ja - . Nupp+ kerib tunde edasi janupp- tagasi. Kui kellaaeg on seadistatud, lülitub programmeerija automaatselt käsirežiimile.

Taimeri seadistamine

Taimer võimaldab seadistada aja mahalugemist. Pärast seadistatud aja möödumist kostub helisignaal. Taimeri aktiveerimiseks toimige järgmiselt:

1. Soovitud aja seadistamiseks vajutage nupule+ja-.

2. Nuppude vabastamisel algab aja mahaloendamine ja näidikule kuvatakse järelejäänud aeg.

10:00

1. Pärast seadistatud aja möödumist kostub helisignaal, mille välja lülitamiseks vajutagesuvalisele nupule (v.a. nupud+ ja -). Sümbo! kustub.

! Taimer ei lülita ahju sisse ega välja.

Helisignaali helitugevuse reguleerimine

Pärast seadistuste tegemist ja kinnitamist kasutage nuppu - ja reguleerige helisignaali tugevus.

* Ainult mõnedel mudelitel.

Viitajaga küpsetamise seadistamine

Esmalt otsustage, millist küpsetusrežiimi te kasutada soovite, ja seadistage sobiv temperatuur. Selleks kasutage ahju nuppe SELECTOR ja THERMOSTAT. Seejärel seadistage küpsetusaeg:

1. Vajutage nupule COOKING TIME 📄.
2. Nelja sekundi jooksul pärast nupu alla vajutamist seadke täpne kellaaeg. Selleks vajutage alla nupud+ja-. Näiteks, kui soovite küpsetusajaks seadistada 30 minutiti, kuvatakse näidikule:

^ 0·30

1. 4 sekundi jooksul pärast nuppude vabastamist kuvatakse näidikule uuesti hetke aeg (näiteks 10:00) koos sümboligamja tähega A (AUTO).

Seejärel seadistage küpsetamise löpuaeg:

1. Vajutage nupule END COOKING TIME
2. Nelja sekundi jooksul pärast nupu alla vajutamist seadistage küpsetamise lõpuaeg. Selleks vajutage alla nupud + ja - . Näiteks kui soovite, et küpsetamine lõpeks kell 13:00, kuvatakse näidikule:

^13·00

1. Nelja sekundi jooksul pärast nuppude vabastamist kuvatakse näidikule uuesti hetke aeg (näiteks 10:00) koos tähega A (AUTO).

^10·00

Nüüd on ahi programmeeritud nii, et see lülitub kell 12:30 automaatselt sisse ja välja 30 minuti pärast, s.o. kell 13:00.

Kohese küpsetusaja seadistamine

Järgige ülaltoodud juhiseid küpsetusaja seadistamiseks (punktid 1-3).

! Kui näidikule on kuvatud täht A, siis on AUTOrežiimis programmeeritud nii küpsetusaeg kui ka küpsetamise lõpuaeg. Ahju lülitamiseks käsirežiimile vajutage pärast iga AUTO küpsetusrežiimi üheaegselt alla nupud COOKING TIME ja END COOKING TIME

! Sümbolmpõleb koos ahju tulega kogu küpsetusprogrammi kestuse vältel.

Seadistatud küpsetusaja vaatamiseks vajutage mis tahes ajahetkel nupule COOKING TIME 📄 ja küpsetamise lõpuaja kuvamiseks vajutage nupule END COOKING TIME 📄. Küpsetusaja lõppedes kostub helisignaal. Helisignaali lõpetamiseks vajutage mis tahes nupule, v.a. nupud + ja - .

Eelnevalt seadistatud küpsetusaja tühistamine Vajutage üheaegselt alla nupud COOKING TIME ja COOKING END TIME.

Eelnevalt seadistatud andmete parandamine või tühistamine

Sisestatud andmeid saab muuta mis tahes ajahetkel. Selleks vajutage vastavale nupule (TIMER, COOKING TIME või COOKING END TIME) ja nupule + või - . Küpsetusaja andmete tühistamisel tühistatakse automaatselt ka küpsetamise lõpuaeg ja vastupidi. Kui ahi on juba programmeeritud, siis ei saa sisestada küpsetusaja lõpuaega, mis on varem, kui programmeeritud küpsetamise algusaeg.

Küpsetamise lópuaja taimer \*

1. Taimeri kasutamiseks keerake nupp COOKING TIMER peaaegu täispöörde võrra päripäeva.
2. Soovitud aja seadistamiseks keerake nuppu vastupäeva: soovitud minutite arv nupul COOKING TIMER peab jääma kohakuti juhtpaneelil oleva tähisega.
3. Seadistatud aja möödumisel kostub helisignaal ja ahi lülitub välja.
4. Kui ahi on välja lülitatud, saab küpsetustaimerit kasutada tavalise taimerina.

!Ahju kasutamiseks ilma taimerita keerake nuppu COOKING TIMER seni, kui see on kohakuti sümboliga.

* Ainult mönedel mudelitel.

Soovitused ahjus küpsetamiseks

Valikulūlitiseadistus	Toit	Kaal, kg	Resti asendalt lugedes	Eelsoojenduseaeg minutites	Termostaadi seadistus	Valmistamisaegminutites
Küpsetamine	Tordid	0.5	3	15	180	20-30
	Puuviljakoogid	1	2/3	15	180	40-45
	Ploomikook	0.7	3	15	180	40-50
	Keeks	0.5	3	15	160	25-30
	Täidisega pannkoogid (kahel restil)	1.2	2-4	15	200	30-35
	Väikesed koogid (kahel restil)	0.6	2-4	15	190	20-25
	Juustusaiakesed (kahel restil)	0.4	2-4	15	210	15-20
	Kreemisaiakesed (kolmel restil)	0.7	1-3-5	15	180	20-25
	Küpsised (kolmel restil)	0.7	1-3-5	15	180	20-25
	Besee (kolmel restil)	0.5	1-3-5	15	90	180
Konvektsioon	Part	1	3	15	200	65-75
	Vasika- või veisepraad	1	3	15	200	70-75
	Seapraad	1	3	15	200	70-80
	Küpsised (muretainas)	-	3	15	180	15-20
	Tordid	1	3	15	180	30-35
Ventilaatoritekitatudsundringlusegarežiim	Pitsa (kahel restil)	1	2-4	15	220	15-20
	Lasanje	1	3	10	200	30-35
	Lambaliha	1	2	10	180	50-60
	Kanapraad ja kartulid	1	2-4	10	180	60-75
	Makrell	1	2	10	180	30-35
	Ploomikook	1	2	10	170	40-50
	Kreemitäidisega koogid (kahel restil)	0.5	2-4	10	190	20-25
	Küpsised (kahel restil)	0.5	2-4	10	180	10-15
	Keeks (ühel restil)	0.5	2	10	170	15-20
	Keeks (kahel restil)	1.0	2-4	10	170	20-25
	Soolased pirukad	1.5	3	15	200	25-30
Ülaltkuumutus	Toidu pruunistamine ideaalse tulemuse tagamiseks küpsetamisel	-	3/4	15	220	-
Grill	Merikeel ja tindikala	1	4	5	Max	8-10
	Kalmaari- ja krevetikebabid	1	4	5	Max	6-8
	Tursafilee	1	4	5	Max	10
	Grillitud köögiviljad	1	3/4	5	Max	10-15
	Vasikalihalõigud	1	4	5	Max	15-20
	Karbonaad	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Makrell	1	4	5	Max	15-20
	Röstitud võileivad	nr. 4	4	5	Max	2-3
Ventilaator ja grill	Grilkana	1.5	3	5	200	55-60
	Tindikala	1.5	3	5	200	30-35
VENITLERITUDALAOSA režiim	Latikas	1.5	2	10	200	30-35
	Kuldkala filee	0.5	3	18'	170-180	25-35
	Fooliumis meriahven	0.5	3	16'	160-170	15-20
	Juurviljade segu	0.5	3	24'	200-210	35-45
	(ühepajatoit)	0.8 - 1,0	3	21'	190-200	50 - 60
	Hästi küpsetatud juurviljad	1,5 - 2,0	3	20'	180 - 190	55 - 60
SULATAMISerežilm	parandada köök

! Antud küpsetusajad on ligikaudsed ning söltuvad isiklikest maitseeelistustest. Toidu grillimisel või kui kasutate režiimi Ventilaator + Grill, pange alt 1. siinile tilgapann.

! Selle seadme välja töötamisel ja tootmisel on järgitud rahvusvahelisi ohutusstandardeid.

Ohutuse tagamiseks lugege järgnevad ohutusjuhised hoolikalt läbi.

Üldohutus

• See seade on mõeldud toidu valmistamiseks kodus ning ei sobi kasutamiseks äri- ja tööstusettevõtetes.
• Seadet ei tohi paigaldada välistingimustesse, ka mitte kaetud aladele. Äärmiselt ohtlik on jätta seade vihma ja tormi kätte.
• Ärge puudutage pliidiplaati paljaste jalataldade ega märgate käte või jalataldadega.
• Pliiti võivad kasutada ainult täiskasvanud toidu valmistamiseks vastavalt käesolevale kasutusjuhendile.
• Antud juhend on möeldud Klassi 1 (eraldiseisev) ja Klassi 2 (kahe kapi vahele paigaldatav) seadmele.
  • Hoidke lapsed seadmest eemal.
• Kontrollige, et seadme toitekaablid ei puutu kokku teiste elektriseadmetega ega ahju kuumade osadega.
• Ventilatsiooni- ja hajutusavasid ei tohi kinni katta.
• Toidunõude asetamisel ahju või ahjust välja võtmisel kasutage alati pajakindaid.
• Ärge kasutage sisselülitatud pliidi lähedal kergestisüttivaid vedelikke (alkohol, bensiin jne).
• Ärge pange ahju alumises osas asuvasse panipaika ega ahju kergestisüttivaid materjale. Seadme juhuslikul sisse lülitamisel võib tekkida tulekahju.
• Kui te seadet ei kasuta, siis peavad nupud olema asendis ^ .
• Seadme lahtiühendamisel elektrivörgust tömmake pistikust, mitte kaablist.
• Enne seadme puhastamist või hooldust ühendage seade alati elektrivõrgust lahti.
• Kui seadmel peaks tekkima rike, siis ärge püüdke seda mitte mingil juhul ise parandada. Vastavate teadmisteta inimeste poolt tehtud remont võib põhjustada vigastusi või seadme talitlushäireid. Pöörduge klienditoe poole.
• Ärge toetage ahju uksele raskeid esemeid.
• See seade ei ole mõeldud kasutamiseks isikutele (sealhulgas lapsed), kellel on vähenenud füüsilised, meelelised või vaimsed võimed või vähesed kogemused ja oskused või kes ei ole seadme kasutamisega tuttavad Kui kõnealused isikud seadet kasutavad, tuleb tagada nende ohutuse eest vastutava isiku järelevalve või juhendamine või anda sellistele isikutele eelnevalt juhiseid seadme kasutamiseks.
• Kui pliit on asetatud pjedestaal, võtma vajalikke ettevaatusabinõusid, et vältida pliit libisemist pjedestaal

Kasutusest körvaldamine

• Pakkematerjali kasutusest körvaldamisel: järgige kohalikke eeskirju, mis võimaldavad pakendi taaskasutust.
• Vastavalt Euroopa Liidu Direktiivile 2002/96/EÜ elektrija elektroonikaseadmete jäätmete kohta on keelatud majapidamisseadmete kahjutustamine koos tavaliste tahkete olmejäätmetega. Kasutuskölbmatuks muutunud seadmed tuleb koguda kokku eraldi, et optimeerida neis sisalduvate materjalide taaskasutamist ja ringlussevõttu ning vähendada mõju inimtervisele ja keskkonnale. Ristiga mahakriipsutatud prügikonteineri tähis kõikidel toodetel tuletab kasutajale meelde kohustust viia seade kasutusest kõrvaldamisel spetsiaalsesse kogumispunkti. Täpsemat teavet majapidamisseadmete nõuetekohase kahjutustamise kohta saab kasutaja kohalikust omavalitsusest või seadme edasimüüjalt.

Keskkonnakaitse

- GRILLI JA VENTILAATORI TEKITATUD SUNDRINGLUSE JA GRILLI režiimis peab ahju uks olema kindlasti suletud. See aitab saavutada parema tulemuse ja säästa elektrienergiat (umbes 10%).

• Kui vähegi võimalik, vältige ahju eelsoojendamist ja püüdke see alati eelnevalt täita. Avage ust nii vähe kui võimalik, sest iga avamisega kaasneb soojuskadu. Energia märkimisväärseks säästmiseks lülitage ahi umbes 5 kuni 10 minutit enne planeeritud küpsetamise aja lõppu ja kasutage toidu valmimiseks ahju jääksoojust.
• Hoidke tihendid puhtad ja korras, et vältida soojuse kadu ukse kaudu
• Kui teil on kahetariifne elektrileping, aitab viitega keetmine säästa elektrit, käivitades pliidi töö majanduslikult soodsamal ajaperioodil.
• Poti või panni põhi peab täielikult katma pliidiplaadi. Kui see on väiksem, raisatakse väärtuslikku energiat ning pottidest ülekeevad toiduained jätavad pliidile jäljed, mille eemaldamine võib osutuda raskeks.
• Valmistage toitu kaanega suletud pottides ja pannides ja kasutage nii vähe vett, kui võimalik. Toidu valmistamine katmatta pottides, kulutab oluliselt enam energiat
• Kasutage täiesti lameda põhjaga potte ja panne
• Kui keedate pika valmimisajaga roogasid, on möistlik kasutada survekeetlit, mis on kaks korda kiirem ja säästab kolmandiku energiat.

Seadme välja lülitamine

Enne hooldus- või puhastustööde tegemist ühendage seade elektrivõrgust lahti.

Seadme puhastamine

! Ärge kasutage seadme puhastamiseks auru- ega surveseadmeid.

• Roostevabast terasest või emailiga kaetud välisosade ja kummitihendite puhastamiseks kasutage käesooja vee ja neutraalse seebi lahuses immutatud käsna. Raskestieemaldatavate plekkide puhastamiseks kasutage spetsiaalseid puhastusvahendeid. Pärast puhastamist loputage ja kuivatage pinnad hoolikalt. Ärge kasutage abrasiivseid ega söövitavaid puhastusvahendeid.
• Restid, põletite korgid ja põletid võib puhastamise lihtsustamiseks eemaldada. Peske neid sooja vee ja mitteabrasiivse puhastusvahendiga ja veenduge enne kuivatamist, et kõik põlenud toidujäägid on eemaldatud.
• Elektrisüütega pliitide elektroonilise süüteseadise klemmiosa tuleb sageli puhastada. Samuti kontrollige, et düüsid ei ole ummistunud.
• Ahju sisepindu on kõige parem puhastada pärast igat kasutuskorda, kui pinnad on veel leiged. Kasutage sooja vett ja puhastusvahendit, seejärel loputage ja kuivatage pinnad hoolikalt pehme lapiga. Ärge kasutage abrasiivseid puhastusvahendeid.
• Ahjuukse klaasi puhastamiseks kasutage käsna ja mitteabrasiivset puhastusvahendit, seejärel kuivatage hoolikalt pehme lapiga. Ärge kasutage abrasiivseid materjale ega teravate servadega metallkaabitsaid, sest need võivad klaasi kriimustada ja selle pragunemist põhjustada.
• Lisatarvikuid võib pesta nagu toidunõusid, ka nõudepesumasinas.

Kate*

Kui pliidil on klaaskate, siis puhastage seda leige veega. Ärge kasutage abrasiivseid puhastusvahendeid. Pliidi tagaosa puhastamise hõlbustamiseks võib katte eemaldada. Avage kate täielikult ja tõmmake seda ülespoole (vt joonis).

! Ärge sulgege katet, kui põletid on süüdatud või kui need on veel kuumad.
! Enne kaane avamist kuivatage võimalikud pritsmed.

Ahju tihendite kontrollimine

Kontrollige regulaarselt ahjuukse ümber olevaid tihendeid. Kui tihendid on kahjustunud, pöörduge lähimasse hoolduskeskusesse. Kuni tihendite välja vahetamiseni soovitame ahju mitte kasutada.

Ahju lambi väljavahetamine

1. Ühendage seade elektrivörgust lahti ja eemaldage lambipesa klaaskate (vt joonist).
2. Eemaldage lamp ja asendage see samaväärse lambiga: pinge:230 V, võimsus: 25 W, sokkel: E 14.
3. Pange kaas tagasi ja ühendage

seade uuesti elektrivörku.

Ärge kasutage ahju lamp, mis / välisvalgustuse.

Leegihajutajate hooldus

Aja jooksul võivad leegihajutid ummistuda või neid on raske pöörata. Sel juhul vahetage need välja.

! Seda võib teha ainult tootja poolt volitatud kvalifitseeritud spetsialist.

Klienditugi

Hoidke käepärast seadme järgmised andmed:

• Seadme mudel (Mod.).
  • Seerianumber (S/N).

Need andmed leiate seadme andmeplaadilt ja/või pakendilt.

* Ainult mönedel mudelitel.

ET

Ahju ukse eemaldamine ja taaspaigaldamine

1. Avage uks

2. Pöörake ahju ukse hinged täielikult tagasisuunas (vaadake pilti)

1. Sulgege uks kuni klambrid peatuvad (uks jääb umbes 40° avatuks) (vaadake pilti)

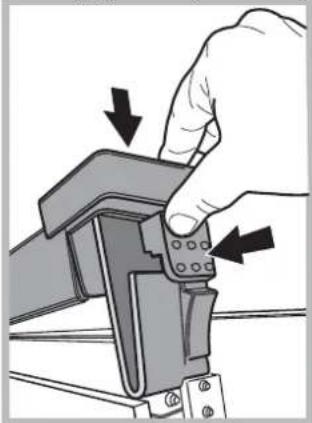

1. Vajutage ülevalpool asetsevaid kahte nuppu ja võtke paneel välja (vaadake pilti)

1. Eemaldage klaasleht ja teostage puhastus vastavalt peatükis „Puhastus ja hooldus“ kirjeldatule.

HOIATUS! Ahju kasutamiseks tuleb siseukse klaas eemaldada!

klaaspaneel korrektselt nii, et klaasile kirjutatud hoiatus poleks ümber pööratud ja oleks lihtsalt loetav.

1. Pange paneel tagasi, õigest paigutusest annab märku klöps.
2. Avage uks täielikult.
3. Sulgege toed (vaadake pilti).

1. Nüüd saate ukse täielikult sulgeda ja ahju saab jälle tavapäraselt kasutada

Auru abil ahju puhastamine:

See puhastusmeetod on soovitatav peale rasvaste toitude valmistamist (röstimine, liha)

See puhastustoiming lihtsustab tegevust mustuse eemaldamisel ahju seintelt tekitades ahju sisemuses auru. Selliselt on ahju sisemuse puhastamine lihtsam.

Tähtis! Enne aurupuhastuse alustamist:

• eemaldage köik toidujäägid/rasva jäägid ahju põhjast.
• eemaldage köik lisatarvikud (restid ja pannid).

Peale eelmainitud tegevuste teostamist, soovitame järgmist:

1 – Valage 300 ml vett sügavasse ahjupanni; asetage see esimesele tasemele põhjapoolt vaadatuna. Mudelitel ilma sügava pannita, kasutage tavalist küpsetuspanni ja pange see restile alumisse asendisse.

2 – Valige Saia režiim |—| funktsioon ja seadke temperatuur 100°C;

3 – Hoidke ahi sees 15 minutit;
4 – Lülitage ahi välja;
5 – Kui ahi on jahtunud, avage uks ja löpetage puhastamine vee ja niiske lapiga.
6 – Peale puhstamise löpetamist eemaldage köik vee jäägid ahju sisemusest.

Kui sama puhastust teostada pärast rasvaste toitude valmistamist või kui ahi on väga määrdunud, lõpetage puhastamine tavalisel moel nagu kirjeldatud eelmises peatükis.

! Köik puhastused tehke siis kui ahi on külm!
