Toote tüüp	Sisseehitatud ahi
Kaubamärk	Zanussi
Mudel	ZOB335X
Laius	60 cm
Kõrgus	59.5 cm
Sügavus	56.8 cm
Kaal	35 kg
Toide	230 V ~ 50 Hz, 3200 W
Kasulik maht	72 L
Peamised funktsioonid	Ülemine ja alumine kuumus, Grill, Ventilaator, Sulatamine, Turbokuumus
Puhastussüsteem	Pürolüüs
Ohutus	Lukustus laste turvalisuseks, Automaatne väljalülitus
Energiatõhususe klass	A
Ukse materjal	Karastatud klaas
Värv	Roostevaba teras
Paigalduse tüüp	Sisseehitatav
Parandatavus	Varuosad saadaval, parandatavuse indeks 7.5/10

Korduma kippuvad küsimused - ZOB335X ZANUSSI

Kuidas paigaldada ahi ZOB335X?

Ahju paigaldamiseks veenduge, et ava on õigete mõõtmetega (laius 60 cm, kõrgus 59.5 cm, sügavus 56.8 cm). Ühendage toitekaabel 230 V pistikupessa. Kinnitage ahi kaasasolevate kruvide abil.

Kuidas tehakse pürolüüsiga puhastust?

Aktiveerige menüüst pürolüüsi programm. Ahi kuumutatakse kõrgete temperatuurideni, et põletada jäägid. Kui see on lõppenud, pühkige tuhk niiske lapiga ära.

Mida teha, kui ahi ei kuumene?

Kontrollige, et ahi on korralikult pistikus ja et kaitselüliti pole välja lülitunud. Veenduge, et ahi pole lukustusrežiimis. Kui probleem püsib, võtke ühendust tehnilise teenindusega.

Kuidas ahju eelsoojendada?

Valige soovitud funktsioon ja reguleerige temperatuur. Ahi annab helisignaali, kui programmeeritud temperatuur on saavutatud. Eelsoojenduse aeg sõltub funktsioonist.

Kas ahjus võib kasutada alumiiniumfooliumi?

Ei soovitata katta ahju põhja alumiiniumfooliumiga, kuna see võib takistada õhuringlust ja kahjustada emaili. Kasutage seda ainult kandikute katmiseks.

Kuidas vahetada ahju pirni?

Ühendage ahi vooluvõrgust. Eemaldage klaaskate, keerates seda vastupäeva. Vahetage halogeenlamp (G9, 25 W) ja pange kate tagasi.

Mida tähendab veakood E01?

Kood E01 näitab probleemi temperatuurianduriga. Lülitage ahi välja ja oodake mõni minut. Kui viga püsib, võtke ühendust tehnilise teenindusega.

Kuidas aktiveerida laste turvalukustus?

Hoidke lukustusnuppu (lukuikoon) all 3 sekundit, kuni sümbol ilmub. Korrake protsessi selle deaktiveerimiseks.

Kas saab korraga küpsetada kahte kandikut?

Jah, kasutage turbokuumuse funktsiooni ühtlaseks küpsetamiseks mitmel tasandil. Asetage kandikud keskmisele ja alumisele juhikule.

Kuidas saada varuosi?

Külastage Zanussi ametlikku veebisaiti või võtke ühendust klienditeenindusega. Kasutage mudelinumbrit ZOB335X õige osa tuvastamiseks.

KASUTUSJUHEND ZOB335X ZANUSSI

Enne esimest kasutamist 42

Seadme kirjeldus ____ 43

Igapäevane kasutamine 43

Vihjeid ja näpunäiteid 44

Küpsetustabelid ja -nõuanded ____ 45

Puhastus ja hooldus 49

Mida teha, kui... 50

Paigaldamine 51

Elektriühendus 52

Tehnilised andmed 52

Jäätmekäitlus ____ 52

Jäetakse õigus teha muutusi

Ohutusinfo

Lugege see kasutusjuhend enne seadme paigaldamist tähelepanelikult läbi, et tagada omaenese turvalisus ja seadme nõuetekohane töö. Hoidke need juhised seadme asukoha muutmisel või seadme müümisel alati koos seadmega. Kasutajad peavad seadme tööd ja ohutusnõudeid põhjalikult tundma.

Õige kasutamine

• Ärge jätke seadet kasutamise ajal järelvalveta.
• See masin on ettenähtud ainult koduseks kasutamiseks.
• Seadet ei tohi kasutada tööpinnana või asjade hoidmiseks.
• Ärge asetage seadme peale või lähedusse ega hoidke nimetatud kohtades tuleohtlikke vedelikke, kergestisüttivaid materjale või kergestisulavaid esemeid (kile, plastik, alumiinium).
• Olge ettevaatlik lähedal olevatesse stepslitesse seadmete ühendamisel. Ärge laske juhtmetel kokku puutuda või jääda kuuma ahjuukse alla.
• Ärge hoidke niiskeid nõusid ega toitu ahjus peale toiduvalmistamise lõppu kuna niiskus võib kahjustada emaili või sattuda seadmesse.
• Vigastuste ja masina kahjustamise vältimiseks ärge parandage masinat ise. Pöörduge alati kohalikku teeninduskeskusse.
• Ärge kasutage ahju ukseklaasi puhastamiseks karedaid, abrasiivseid puhasteid ega teravaid metallist kaabitsaid, sest need võivad

klaasi pinda kriimustada, mille tagajärjel võib klaas puruneda.

Ahju emaili värvuse muutumine kasutamise tulemusena ei mõjuta seadme sobivust tavaliseks ja korrektseks kasutuseks. Seega ei loeta ka seda garantii alla kuuluvaks defektiks.

Lapselukk

• Seadet tohivad kasutada ainult täiskasvanud. Laste üle peab olema järelvalve tagamaks, et nad ei mängiks seadmega.
• Hoidke pakend lastele kättesaamatus kohas. Esineb lämbumisoht.
• Hoidke lapsed töötavast seadmest eemal. Mõned pindmised detailid võivad kasutamisel väga kuumaks muutuda ja seetõttu esineb põletusoht.

Üldine ohutus

• See seade ei ole ette nähtud kasutamiseks isikute (sh laste) poolt, kelle füüsilised, sensoorsed või vaimsed võimed või kogemuse ja teadmiste puudus seda ei võimalda, v.a. juhul, kui nende üle teostab järelvalvet või neid juhendab seadme kasutamisel isik, kes nende turvalisuse eest vastutab.
• Seadme sisekülg muutub kasutamise ajal väga kuumaks. Olge ettevaatlik ja ärge puudutage kütteelemente. Esineb põletusoht.
• Alati toiduvalmistamise ajal või lõpus ahju ust avades tuleb alati ahjust eemal seista, et kogunenud aur või kuumus väljumisel teid ei põletaks.

Paigaldamine

• Veenduge, et seadet ei ole transportimisel vigastatud. Ärge kunagi ühendage katkist seadet. Vajadusel võtke ühendust tarnijaga.
• Masinat tohib remontida ainult volitatud hooldustehnik. Kasutage ainult originaalvaruosi.
• Integreeritavaid pliite tohib kasutada alles peale paigaldamist sobivasse integreerimismoodulisse ka standarditele vastavatesse tööpindadesse.

Enne esimest kasutamist

Enne ahju kasutamist eemaldage kogu pakend, nii ahju seest kui väljast. Ärge eemaldage andmeplaati.

Ettevaatust: Ahju ukse avamiseks võtke alati kinni käepideme keskelt.

Esimene puhastamine

• Eemaldage seadmelt kõik osad.
• Puhastage seadet enne esmakordset kasutamist.

Ettevaatust: Ärge kasutage abrasiivseid puhastusaineid! See võib pinda rikkuda. Vt ptk "Puhastus ja hooldus".

mismoodulisse ka standarditele vastavatesse tööpindadesse.

- Ärge muutke selle toote tehnilisi andmeid ega toodet ennast. Vigastusoht ja seadme kahjustamise oht.

Hoiatus: järgige hoolikalt elektriühendusi puudutavaid juhiseid.

Eelsoojendus

Valige maksimaalne temperatuur ja laske ahjul 45 minutit tühjalt töötada, et põletada ahjuõõne pinnalt kõik jäägid. Tarvikud võivad muutuda kuumemaks kui tavakasutusel. Sel ajal võib tekkida mõningane lõhn. See on normaalne. Veenduge, et ruum on hästi õhutatud.

Üldine ülevaade

Ahju tarvikud

• Ahjurest

Nõude, koogivormide ja grilltükkide jaoks

Igapäevane kasutamine

Ahju sisse ja välja lülitamine

1. Keerake ahju funktsioonide juhtnupp mõnele ahju funktsioonile.
2. Keerake temperatuuri juhtnupp temperatuurile. Kui ahi töötab, põleb toite indikaator. Temperatuuri indikaator süttib, kui ahju temperatuur suureneb.
3. Ahju väljalülitamiseks keerake ahju funktsioonide juhtnupp ja temperatuuri juhtnupp välja.

Taimer – küpsetuse lõpuaja programmeerija

Kasutage seda ahju funktsiooni väljalülituse aja valimiseks.

1. Valige ahju funktsioon ja temperatuur.
2. Keerake pöördloenduse taimeri nupp (vt "Seadme kirjeldus") lõpuni päripäeva.

1 Juhtpaneel 2 Temperatuurinäit 3 Temperatuuri nupp 4 Taimer 5 Ahju funktsioonide nupp 6 Toiteindikaator 7 Ventilatsiooniavad 8 Grill 9 Ahju lamp 10 Ventilaator 11 Andmeplaat

- Madal küpsetusplaat Kookide ja küpsiste jaoks.

Seejärel seadke see vajalikule ajaväärtusele.

1. Määratud aja möödumisel kölab helisignaal ja seade lülitub välja.

Käsitsirežiimi valimiseks keerake taimeri nupp asendisse 🤨.

Jahutusventilaator

Ventilaator lülitub seadme töötamise ajal automaatselt seadme pinna jahutamiseks sisse. Kui lülitate seadme välja, peatub ka jahutusventilaator.

Turvatermostaat

Ohtliku ülekuumenemise vältimiseks (tingituna seadme valest kasutamisest või defektsetest komponentidest) on ahi varustatud turvatermostaadiga, mis katkestab vooluvarustuse. Ahi lülitub automaatselt uuesti sisse, kui temperatuur langeb.

Ahju funktsioonid

Ahju funktsioon Kasutamine
	VÄLJA asend Seade on väljalülitatud.
	Maksigrill	Täisgrillelement on sisselülitatud. Öhe-mate toiduainete grillimiseks suuremas koguses. Röstleibade tegemiseks.
	Ventilaatoriga toiduvalmistamine	Nende toitude jaoks, mis nõuavad ühtlast valmistamistemperatuuri küpsetamiseks või röstimiseks, kasutades mitut riiulit il- ma, et maitset ühelt roalt teisele kan- duks.
	Tavapärane küpsetamine	Kuumust tuleb nii ülemisest kui ka alumi- sest kütteelemendist. Küpsetamiseks ja röstimiseks ühel ahjutasandil.
	Ahju lamp	Valgustab ilma toiduvalmistamise funkt- sioonita.

Vihjeid ja näpunäiteid

Hoiatus: Sulgege ahjuuks alati, kui toitu valmistate, isegi kui grillite.

Selleks, et ära hoida ahju emaili kahjustamist, ärge asetage küpsetusplaati ega muid esemeid ahju põhjale.

Ahju emaili kahjustamise ärahoidmiseks olge ettevaatlik, kui eemaldate või paigaldate tarvikuid.

• Ahjus on neli riiulitasandit. Riiulitasandeid hakatakse lugema ahju põhjast.
• Samaaegselt võib kahel tasandil valmistada erinevaid toite. Pange riiulid tasanditele 1 ja 3.
• Ahi on varustatud spetsiaalse süsteemiga õhuringluseks ja auru taasringluseks. Tänu sellele süsteemile on võimalik valmistada toitu auruses keskkonnas nii, et toit on seest pehme ja väljast krõbe. See vähendab küpsetusaja ja energiakulu miinimumini.
• Niiskus võib kondenseeruda seadmes või ukse klaasil. See on tavaline. Hoidke ahju ust küpsetamise ajal alati suletuna.

Kondensatsiooni vähendamiseks laske ahjul töötada 10 minutit enne küpsetamist.

Kuivatage ahi alati niiskusest peale kasutamist.

Kookide küpsetamine

• Parim temperatuur kookide küpsetamiseks on 150 °C ja 200 °C vahel.
• Enne küpsetamist soojendage ahju umbes 10 minutit ette.
• Ärge avage ahju ust enne, kui 3/4 küpsetusajast on möödunud.
• Kui kasutate samaaegselt kahte küpsetusplaati, jätke nende vahele üks vaba tasand.

Liha ja kala küpsetamine

• Ärge küpsetage alla 1 kg kaaluvaid lihatükke. Liiga väikeste koguste küpsetamisel jääb liha kuiv.
• Selleks, et punane liha oleks väljast hästi küps ja seest mahlane, määrake temperatuuriks 200–250 °C.
• Valge liha, linnuliha ja kala jaoks valige temperatuuriks 150-175 °C.
• Väga rasvase toidu puhul kasutage rasvapanni, sest tekkivad rasvaplekid võivad olla püsivad.
• Jätke liha enne lahtilõikamist umbes 15 minutiks seisma, et mahl välja ei valguks.
• Selleks, et praadimisel ei tekiks ahjus liiga palju suitsu, valage rasvapannile pisut vett. Suitsu kondenseerumise vältimiseks lisage vett iga kord, kui see otsa hakkab saama.

Küpsetusajad

Küpsetusajad sõltuvad toidu tüübist, koostisest ja kogusest.

Esialgu tasub küpsetusprotsessi jälgida. Leidke seadme kasutamisel parimad seadistused (kuumus, aeg jne.) oma nõude, retseptide ja koguste jaoks.

Küpsetustabelid ja -nõuanded

Küpsetamise ja röstimise info

1) Eelsoojendada 10 minutit. KOOGID

TOIDULIIK	Ülemine ja alu-mine kuumu-tus		Ventilaatoriga kiirküpsetami-ne		Küpse-tusaeg [min]	Märkused
	Ta-sand	Temp [°C]	Ta-sand	Temp [°C]
Vahustatud toidud	2 170	2 (1 ja	3)	165 45-60	Koogivormis
Muretaigen 2 170	2 (1 ja		3)	160 24-34	Koogivormis
Juustukook	1	170	2	165	60-80	26 cm koogivormis
Öunakook (õu-napirukas)	1 170	2 (1 ja	3)	160 100-120	Kaks 20 cm koogivormi restriiulil
Struudel	2	175	2	150	60-80	Küpsetusplaadil
Keedisekook 2	170 2 (1 ja		3)	160 30-40	26 cm koogivormis
Puuviljakook	2	170	2	155	60-70	26 cm koogivormis
Biskviitkook (il-ma rasvata biskviitkook)	2 170	2 160 35-45	26 cm	koogivormis
Jõulukook / rikkaliku puu-viljatäidisega kook	2 170	2 160 50-60	20 cm	koogivormis
Ploomikook	2	170	2	165	50-60	Leivavormis 1)
Väikesed koo-gid	3 170	3 (1 ja	3)	165 20-30	Lamedal küpsetusplaadil
Küpsised 3 150	3 (1 ja		3)	140 20-30	Lamedal	küpsetusplaadil1)
Beseed	3	100	3	115	90-120	Lamedal küpsetusplaadil
Kuklid	3	190	3	180	15-20	Lamedal küpsetusplaadil1)
Küpsetised keedutaignast	3 190	3 (1 ja	3)	180 25-35	Lamedal	küpsetusplaadil1)
Plaadikoogid	3	180	2	170	45-70	20 cm koogivormis
Victoria kook	1 või 2	180	2	170	40-55	Vasak + parem, 20 cm koogivormis

SAI, LEIB JA PITSA

TOIDULIIK	Üla- ja alakuu-mutus		Ventilaatoriga kiirküpsetami-ne		Küpse-tusaeg [min]	Märkused
	Ta-sand	Temp [°C]	Ta-sand	Temp [°C]
Sai	1	190	1	195	60-70	1-2 tk, 500 g/tk 1)
Rukkileib	1	190	1	190	30-45	Leivavormis
Kuklid, saiake-sed	2 190	2 (1 ja 3)		180 25-40 Lamedal küpsetusplaadil 6 - 8 kuklit 1)
Pitsa	1	190	1	190	20-30	Sügaval röstimispannil 1)
Lusikakoogid	3	200	2	190	10~20	Lamedal küpsetusplaadil 1)

1) Eelsoojendada 10 minutit.

LAHTISED PIRUKAD

TOIDULIIK	Üla- ja alakuu-mutus		Ventilaatoriga kiirküpsetami-ne		Küpse-tusaeg [min]	Märkused
	Ta-sand	Temp [°C]	Ta-sand	Temp [°C]
Pastakook 2 180 2 180 40-50 Vormis
Juurviljakook	2	200	2	200	45-60	Vormis
Quiche 1 190 1 190 40-50 Vormis
Lasanje	2	200	2	200	25-40	Vormis
Cannelloni	2	200	2	200	25-40	Vormis
Yorkshire'i pu-ding	2 220	2 210 20-30				6 pudingivormi 1)

1) Eelsoojendada 10 minutit.

LIHA

TOIDULIIK	Ülemine ja alu-mine kuumutus		Ventilaatoriga kiirküpsetami-ne		Küpse-tusaeg [min]	Märkused
	Ta-sand	Temp [°C]	Ta-sand	Temp [°C]
Loomaliha	2	200	2	190	50-70	Ahjurestil ja sügaval rös-timispannil
Sealiha	2	180	2	180	90-120	Ahjurestil ja sügaval rös-timispannil
Vasikaliha	2	190	2	175	90-120	Ahjurestil ja sügaval rös-timispannil
Inglise rostbiif, väheküpseta-tud	2	210	2	200	44-50	Ahjurestil ja sügaval rös-timispannil
Inglise rostbiif, mõõdukalt küpsetatud	2	210	2	200	51-55	Ahjurestil ja sügaval rös-timispannil
Inglise rostbiif, läbiküpsetatud	2	210	2	200	55-60	Ahjurestil ja sügaval rös-timispannil
Sea abatükk	2	180	2	170	120-150	Sügavas röstimispannis
Sea sääretükk	2	180	2	160	100-120	2 tükki sügavas röstimis-pannis
Lambaliha	2	190	2	190	110-130	Kints
Kana	2	200	2	200	70-85	Tervikuna sügaval rösti-mispannil
Kalkun	1	180	1	160	210-240	Tervikuna sügaval rösti-mispannil
Part	2	175	2	160	120-150	Tervikuna sügaval rösti-mispannil
Hani	1	175	1	160	150-200	Tervikuna sügaval rösti-mispannil
Küülik	2	190	2	175	60-80	Tükkideks lõigatud
Metsjänes	2	190	2	175	150-200	Tükkideks lõigatud
Faasan	2	190	2	175	90-120	Tervikuna sügaval rösti-mispannil

KALA

TOIDULIIK	Ülemine ja alu-mine kuumu-tus		Ventilaatoriga kiirküpsetami-ne		Küpse-tusaeg [min]	Märkused
	Ta-sand	Temp [°C]	Ta-sand	Temp [°C]
Meriforell/meri-latikas	2 190	2 (1 ja 3)		175 40-55		3 - 4 kala
Tuunikala/löhe	2	190	2 (1 ja 3)	175 35-60		4 - 6 fileed

Grillimine

Enne küpsetamist soojendage tühja ahju 10 minutit ette.

Kogus Grillimine Küpsetusaeg minuti-
TOIDULIIK Tükki g			tasand 📋	Temp. (°C)	tes ⏻1. külg 2. külg
Sisefilee	4	800	3	250	12-15	12-14
Biifsteek	4	600	3	250	10-12	6-8
Vorstid	8	/	3	250	12-15	10-12
Seakarbonaad	4	600	3	250	12-16	12-14
Kana (pooleks lõi-gatuna)	2	1000	3	250	30-35	25-30
Kebabid	4	/	3	250	10-15	10-12
Kanarind	4	400	3	250	12-15	12-14
Hamburger	6	600	3	250	20-30
Kalafilee	4	400	3	250	12-14	10-12
Röstitud võileivad	4-6	/	3	250	5-7	/
Röstleib/-sai	4-6	/	3	250	2-4	2-3

Puhastus ja hooldus

Hoiatus: Enne puhastamist lülitage masin välja. Veenduge, et seade oleks jahtunud. Hoiatus: Ärge puhastage seadet aurupritsi või kõrgsurve puhastajatega. Ettevaatust: Ärge kasutage sööbivaid puhastusaineid ega küürimisaineid, teravaid objekte, plekieemaldusvahendeid ega abrasiivseid käsnu. Hoiatus: Ärge kasutage klaasi puhastamiseks abrasiivseid puhastusvahendeid või metallist kaabitsat. See võib kahjustada sisemise klaaspaneeli kuumakindlat pinda. Ettevaatust: Küpsetusahju puhastuspihusti kasutamisel tuleb kindlasti järgida tootja ettekirjutusi.

- Puhastage seadme esiosa pehme lapiga sooja vee ja puhastusvahendiga.

- Metallpindade puhastamiseks kasutage tavalist puhastusvahendit.

• Puhastage ahju sisemust pärast iga kasutamist. Nii on kergem mustust eemaldada ja see ei põle sisse.
• Puhastage rasket mustust spetsiaalse ahjupuhastusvahendiga.
• Puhastage kõiki ahju tarvikuid (pehme lapiga, sooja vee ja puhastusvahendiga) pärast iga kasutamist ja laske neil kuivada.
• Kui teil on kõrbemiskindla kattega tarvikuid, ärge puhastage neid agressiivsete puhastusvahendite või teravate objektidega ega nõudepesumasinas. See võib kõrbemiskindla katte hävitada!

Ahju ukse puhastamine

Enne ahju ukse puhastamist soovitame see ahju eest ära võtta.

Hoiatus: Enne klaasukse puhastamist veenduge, et klaaspaneelid on jahtunud. On oht, et klaas võib puruneda.

Hoiatus: Kui ukse klaaspaneelid on kahjustatud või kriimustatud, muutub klaas nõrgaks ja võib puruneda. Selle vältimiseks tuleb need välja vahetada. Lisajuhiseid saate kohalikust teeninduskeskusest.

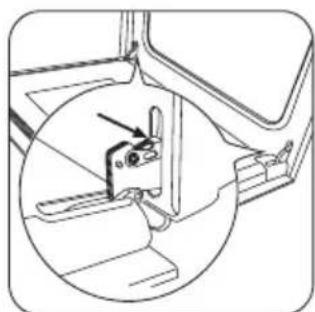

① Avage uks täielikult ja hoidke kahte uksehinge.

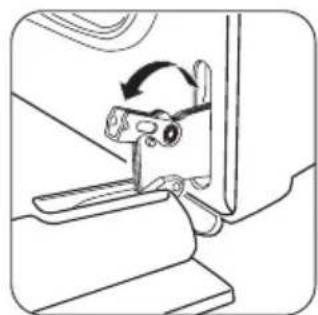

② Tõstke üles kahel hingel olevad hoovad ja keerake neid.

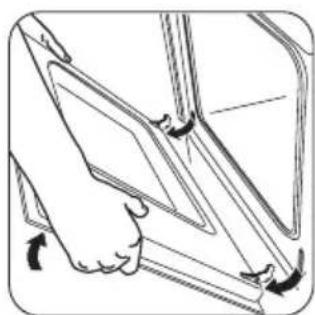

③ Sulgege ahju uks esimesse avamise asendisse (pooleldi). Seejärel tõmmake ettepoole ja eemaldage pesadest. Asetage uks kindlale pinnale, millele on laotatud pehme lapp.

Puhastage klaaspaneeli vee ja seebiga. Kuivatage seda ettevaatlikult.

Kui uks on kuiv, siis pange ahjuuks tagasi.

Selleks viige eelnev läbi vastupidises järjekorras.

Roostevabast terasest või alumiiniumist seadmed:

Puhastage ahjuust ainult niiske švammiga. Kuivatage pehme riidega.

Ärge kunagi kasutage terasvilla, happeid ega abrasiivseid tooteid, sest need võivad ahju pinda kahjustada. Puhastage ahju kontrollpaneeli, järgides samu ettevaatusabinõusid.

Ahju lamp

Hoiatus: Elektrilöögi oht!

Enne ahju lambi vahetamist:

• Lülitage ahi välja. - Eemaldage elektrikilbist kaitsmed või lülitage välja peakaitse.

Pange ahju lapp, et kaitsta ahju lampi ja klaasist katet.

Ahju lambipirni vahetamine/klaaskatte puhastamine

1. Eemaldamiseks keerake klaaskatet vastupäeva.
2. Puhastage klaaskate.
3. Asendage pirn sobiva 300 °C kuumust taluva pirniga.
4. Paigaldage klaaskate.

Mida teha, kui...

Probleem Võimalik põhjus Lahendus
Ahi ei soojene	Ahi ei ole sisse lülitatud	Lülitage ahi sisse (vt jaotist "lgapäevane kasutamine").
Ahi ei soojene Elektrikilbis on kaitse väljas Kontrollige kaitset. Kui kaitse vallandub rohkem kui üks kord, kutsuge välja elektrik.
Probleem Võimalik põhjus Lahendus
Ahjuvalgusti ei tööta Ahjuvalgusti on rikkis Asendage ahjuvalgusti pirn uuega
Toidule ja ahjuõõnde lades- tub auru ja kondensvett	Toit on jäänud ahju liiga kauaks	Kui küpsetamine on lõppe- nud, tuleb toit ahjust vähe- malt 15 - 20 minuti pärast välja võtta

Kui te ei suuda probleemi lahendada, pöörduge seadme müüja poole või teeninduskeskusse.

Järgmised andmed on vajalikud selleks, et teid kiiresti ja õigesti aidata. Need andmed asuvad seadme andmeplaadil (vaadake osa "Toote kirjeldus")

• Mudeli nimetus ......
• Toote number (PNC) ......
• Seerianumber (S.N.) ......

Paigaldamine

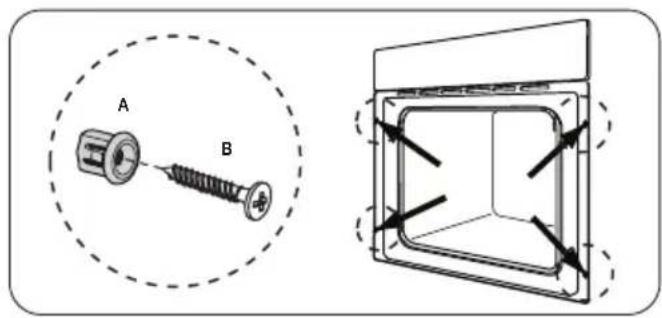

Integreerimine

Hoiatus: Seadet võib paigaldada ainult kompetentne kvalifitseeritud isik. Kui te

ei võta ühendust kvalifitseeritud või kompetentse isikuga, muutub garantii kahjustuse korral kehtetuks.

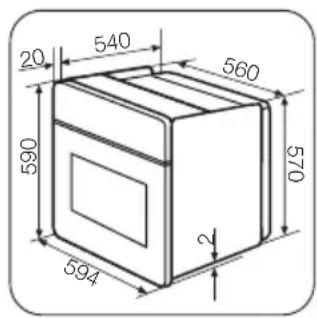

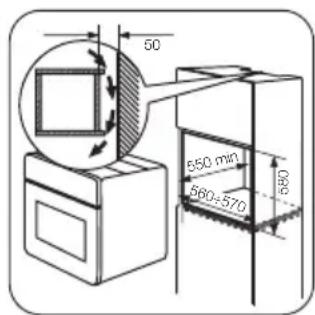

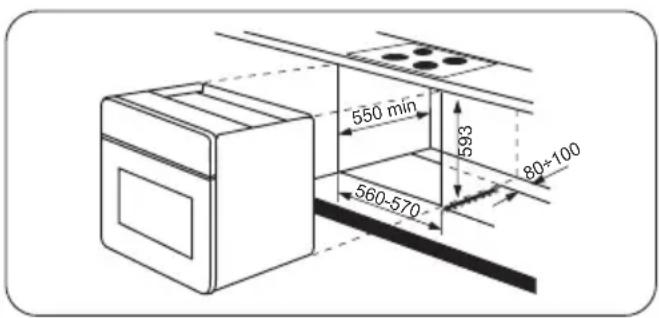

• Enne seadme paigaldamist köögimööblisse veenduge, et nišši mõõtmed on sobivad.
• Veenduge, et paigaldamiseks on olemas vajalik maandus.
• Vastavalt kehtivatele määrustele peavad kõik maandust kindlustavad osad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta lahti teha.
• Mõned ahju osad on pinge all. Kogu ahi peab olema mööbliga ümbritsetud. Nii välistate ohtlike osade puudutamisest tingitud elektrilöögi ohu.
• Seade võib olla paigaldatud tagaosa ja ühe küljega kõrgema seadme või seina lähedale. Teine külg peab olema paigaldatud samas kõrguses mööbli kõrvale.

Hoiatus: Laske kvalifitseeritud elektrikul või pädeval isikul seade parandada.

Tähtis: Kui te ei kasuta seadet õigesti, on teeninduskeskuse või seadme müüja visiit tasuline, seda ka garantiiajal.

Kui avate ukse vahetult pärast küpsetamist või röstimist, võib klaasile koguneda aur.

- Integreeritavad ahjud ja pliidid on kohandatud spetsiaalsetele ühendussüsteemidele. Turvalisuse huvides tohib neid kombineerida vaid sama tootja seadmetega.

Elektriühendus

Hoiatus: Elektrilise paigaldamise võib läbi viia ainult kvalifitseeritud kompetentne isik.

• Tootja ei vastuta, kui te ei järgi ohutusnõudeid.
• Seadme maandamisel järgige turvajuhiseid.
• Veenduge, et nimivõimsus ja andmeplaadil toodud normpinge oleksid kooskõlas kohaliku pinge ja kohaliku vooluvõrgu võimsusega.
• Sellel seadmel pole toitepistikut ega toitejuhet.
• Kõik elektrilised osad peab paigaldama või asendama teenindusmehhaanik või kvalifitseeritud isik.
• Sobivad kaablid: H07RN-F, H05RN-F, H05RR-F, H05VVF, H05V2V2-F (T90), H05BB-F.
• Kasutage alati korrektselt paigaldatud maandatud pesa.
• Ärge kasutage mitmikpistikuid, konnektoreid ja pikenduskaableid. Esineb tulekahjuoht.
• Veenduge, et pärast paigaldamist pääseks tehnik seadmele kerge vaevaga ligi, et seda vajadusel parandada või hooldada.
• Juhtme pistikust tõmbamisel ärge hoidke kinni juhtmest. Tõmmake alati pistikust.
• Lülitage seade võrku kasutades vahendit, mis võimaldab seadme lahtiühendamist elektrivõrgust kõikide pooluste kontaktidega, mille läbimõõt on vähemalt 3 mm, näit. automaatkatkesti, maanduse lekkevoolukaitsed või sulavkaitse.
• Informatsiooni pinge kohta leiate andmeplaadilt (vaadake osa "Toote kirjeldus").

Tehnilised andmed

Pinge 230 V

Sagedus 50 Hz

Jäätmekäitlus

Tootel või selle pakendil asuv sümbol näitab, et seda toodet ei tohi kohelda majapidamisjäätmetena. Selle asemel tuleb toode anda taastöötlemiseks vastavasse elektri- ja elektroonikaseadmete kogumise punkti. Toote õige utiliseerimise kindlustamisega aitate ära hoida võimalikke

negatiivseid tagajärgi keskkonnale ja inimtervisele, mida võiks vastasel juhul põhjustada selle toote ebaõige käitlemine. Lisainfo saamiseks selle toote taastöötlemise kohta võtke ühendust kohaliku omavalitsuse, oma majapidamisjäätmete käitlejaga või kauplusega, kust te toote ostsite.

Pakkematerjal

Materjalid, mis on tähistatud sümboliga 📊 on korduvkasutatavad. Visake pakend vastavasse kogumiskonteinerisse, et see korduvkasutusse saata.

Vanade seadmete käitlemine

1. Võtke pistik stepslist välja.
2. Lõigake ära toitejuhe ja visake see minema.
3. Kõrvaldage ukse käepide. Nii ei saa lapsed end seadmesse sulgeda. Esineb lämbumisoht.
