Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Käesolevaga deklareerime ainuisikuliselt vastutades: need tüübi ja seerianumbri *1) alusel tuvastatavad nurklihvijad vastavad köikide direktiivide *2) ja standardite *3) asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 4.

2. Öigel otstarbel kasutamine

Nurklihvijad koos Metabo originaaltarvikutega sobivad lihvimiseks, liivapaberiga lihvimiseks, traatharjadega töötamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga lõikamiseks ilma vett kasutamata.

WEVA 15-125 Quick, WEVA 15-150 Quick on ühtlasi sobilik kergeteks poleerimistöödeks. Nõudlikemateks poleerimistöödeks soovitame pidevkasutuseks oma nurgapoleerijat.

Masinad tähistusega WEV ... on pöörete arvu reguleerimisketta töttu eriti sobilikud töötamiseks terasharjadega.

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Järgida tuleb üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda ja oma elektritööriista kaitseks!

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS! Lugege köiki ohutusnõudeid, juhiseid, illustratsioone ja tehnilisi meid, mis on elektritööriistale kaasa dud. Alljärgnevate juhiste eiramise tagajärjeks olla elektrilöök, tulekahju ja/või rasked stused.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Andke oma elektritööriist edasi vaid koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

4.1 Ühised ohutusjuhised lihvimiseks, liivapaberiga lihvimiseks, traatharjadega töötamiseks, poleerimiseks või kettaga lõikamiseks:

a) See elektritööriist on ette nähtud kasutamiseks lihvijana, liivapaberiga lihvijana, koos traatharjaga või augulõikuriga või ketaslõikemasinana. Lugege kõiki ohutusjuhiseid, juhendeid, ülevaatejooniseid ja andmeid, mis on teie seadmega kaasas. Kui te

kõiki järgnevaid juhiseid ei järgi, võib see põhjustada elektrilöögi, põlengu ja/või rasked vigastused. WEVA 15-125 Quick, WEVA 15-150 Quick on lisaks kasutatav ka poleerijana.

b) See elektritööriist ei ole ette nähtud poleerimiseks. Kasutusviisid, milleks elektritööriist ei ole ette nähtud, võivad põhjustada ohte ja vigastusi. (Ei kehti WEVA 15-125 Quick, WEVA 15-150 Quick kohta.)

c) Ärge kasutage elektritööriista ühegi funktsiooni jaoks, mille jaoks see ei ole spetsiaalselt välja töötatud ja mida selle tootja ei ole ette näinud. Selline ümberehitus vöib pöhjustada kontrolli kaotust ja tösiseid kehavigastusi.

d) Ärge kasutage tööseadist, mida tootja ei ole otseselt selle elektritööriista jaoks ette näinud ega soovitanud. See, et tarvikut on võimalik kinnitada teie elektritööriista külge, ei taga veel selle ohutut kasutamist.

e) Tööseadise lubatud pöörlemiskiirus peab olema vähemalt sama suur kui elektritööriista peal esitatud suurim pöörlemissagedus. Lubatust kiiremini pöörlev tööseadis võib puruneda ja eemale paiskuda.

f) Tööseadise välisläbimõõt ja paksus peavad vastama teie elektritööriista mõõtmete andmetele. Valesti mõõdetud tööseadiseid ei ole võimalik piisavalt varjestada või kontrollida.

g) Tööseadise mõõtmed peavad vastama elektritööriista kinnitusvahendite mõõtmetele. Tööseadised, mida ei kinnitata elektritööriista külge täpselt, pöörlevad ebaühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada kontrolli kaotuse.

h) Ärge kasutage kahjustatud tööseadiseid. Kontrollige iga kord enne tööseadiste kasutamist näiteks lihvimisketastel killunemiste ja pragude esinemist, kaussketastel pragude, kulumise või tugeva vananemise esinemist, traatharjadel lahtiste või murdunud traatide esinemist. Kui elektritööriist või tööseadis kukub maha, siis kontrollige, kas see on kahjustatud või kasutage kahjustamata tööseadist. Kui kontrollisite ja paigaldasite tööseadise, siis hoidke ise ja läheduses viibivaid isikuid pöörleva tööseadise tasapinnast eemale ning laske seadmel möne minuti jooksul töötada maksimaalsel pöörlemissagedusel. Tavajuhul purunevad kahjustatud tööseadised sellel testimisaja jooksul.

i) Kandke isikukaitsevarustust. Kasutage rakendusviisist sõltuvalt näo täiskaitsemaski, silmakaitsevahendit või kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis hoiab väikesed lihve- ja materjaliosakesed teist eemale. Silmi tuleb kaitsta väljapaiskuvate võõrkehade eest, mis erinevate kasutuste korral tekivad. Tolmu- või hingamisteede kaitsemaskid peavad kasutuse juures tekkiva tolmu filtreerima.

EESTI KEELet

Kui teile mõjub pikema aja jooksul valju müra, siis võib tekkida kuulmise kaotus.

j) Järgige, et teised isikud asuvad teie tööpiirkonnast ohutus kauguses. Iga isik, kes siseneb tööpiirkonda, peab kandma isikukaitsevarustust. Tööseadise purunenud tükid või purunenud tööseadised võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool vahetut tööpiirkonda.
k) Kui teostate töid, mille juures võib tööseadis puutuda kokku varjatud elektrikaablite või seadme enda toitejuhtmega, siis hoidke kinni ainult elektritööriista isoleeritud käepidemetest. Kokkupuude pinget juhtiva juhtmega võib pingestada ka seadme metallosi ning põhjustada elektrilöögi.
I) Hoidke toitejuhe pöörlevatest tööseadistest eemal. Kui kaotate seadme üle kontrolli, võib toimuda toitejuhtme läbilõikamine või sellega kokkupuude ja teie käsi või käevars võib sattuda pöörlevasse tööseadisesse.
m) Ärge mitte kunagi pange elektritööriista käest ära enne, kui tööseadis on täielikult seiskunud. Pöörlev tööseadis vöib puutuda kokku aluspinnaga, mille töttu vöite kaotada kontrolli elektritööriista üle.
n) Ärge laske elektritööriistal töötada ajal, kui seda kannate. Teie riietusesemed vöivad pöörleva tööseadisega juhusliku kokkupuute korral kinni kiiluda ja tööseadis vöib tungida teie kehasse.
o) Puhastage regulaarselt oma elektritööriista öhutusribisid. Mootori ventilaator tömbab korpusse sisse tolmu ja suure hulga metallitolmu kogunemine vöib pöhjustada elektriohtusid.
p) Ärge kasutage elektritööriista süttivate materjalide läheduses. Sädemed võivad need materjalid põlema süüdata.
q) Ärge kasutage tööseadiseid, mis nõuavad vedelaid jahutusaineid. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööki.

4.2 Tagasilöök ja asjaomased ohutusjuhised

Tagasilöök on äkiline reaktsioon pöörleva tööseadise blokeerumisel või kinnikiilumisel, näiteks lihvimiskettal, kausskettal, traatharjal jne. Kinnikiilumine või blokeerumine põhjustab pöörleva tööseadise äkilist seiskumist. Selle tagajärjel kiirendatakse kontrollimatut elektritööriista blokeerunud koha juures tööseadise pöörlemissuunale vastassuunas.

Kui näiteks lihvimisketas kiilub kinni või blokeerub tooriku sees, võib lihvimisketta tooriku sisse tungiv välisserv kinni jääda ja selle tagajärjel võib lihvimisketas välja põrkuda või tagasilööki põhjustada. Lihvimisketas liigub siis sõltuvalt ketta pöörlemissuunast blokeerimiskohas operaatori suunas või temast eemale. Sealjuures võivad lihvimiskettad ka puruneda.

Tagasilöök on elektritööriista vale ja/või puuduliku kasutamise tagajärg. Seda on võimalik sobivate ettevaatusabinõude abil järgnevalt kirjeldatud viisil vältida.

a) Hoidke elektritööriista tugevalt kinni ning viige oma keha ja oma käed asendisse, kus saate tagasilöögijõudusid kontrolli all hoida. Lisakäepideme olemasolu korral kasutage seda alati, et saavutada suurim võimalik kontrolli tagasilöögijõudude või käivitamisel reaktsioonimomentide üle. Operaatorid saavad sobivate ettevaatusabinõude rakendamisel kontrollida tagasilöögi- ja reaktsioonijõudusid.
b) Ärge ühelgi juhul pange oma kätt pöörlevate tööseadiste lähedale. Tööseadis vöib tagasilöögi korral liikuda üle teie käe.
c) Vältige oma kehaga piirkonda, kuhu elektritööriist tagasilöögi korral liigub. Tagasilöök surub elektritööriista blokeerunud koha juures lihvimisketta liikumissuunale vastupidises suunas.
d) Töötage nurkade, teravate servade jms läheduses eriti ettevaatlikult. Vältige tööseadiste põrkumist vastu toorikut ja kinnikiilumist. Pöörlev tööseadis kaldub nurkade ja teravate servade juures või eemale põrkumisel kinni kiiluma. See põhjustab kontrolli kaotamist või tagasilööki.
e) Ärge kasutage puidu lõikamiseks kettsae tera, segmenteeritud teemantlõikeketast, mille segmentide vahe on üle 10 mm, ega hammastatud saelehte. Sellised tööseadised põhjustavad sageli tagasilööki ja kontrolli kaotamist.

4.3 Erilised ohutusjuhised lihvimiseks ja kettaga lõikamiseks:

a) Kasutage eranditult oma elektritööriista jaoks lubatud lihvimistarvikuid ja selle lihvimistarviku jaoks ettenähtud kaitsekatet. Lihvimistarvikuid, mis ei ole selle elektritööriista jaoks ette nähtud, ei saa piisavalt kinni katta ja ei ole ohutud.
b) Kausslihvimiskettad tuleb monteerida selliselt, et nende lihvepind ei ulatu üle kaitsekatte serva tasapinna. Asjatundmatult monteeritud lihvimisketast, mis ulatub üle kaitsekatte serva tasapinna, ei ole võimalik piisavalt kinni katta.
c) Kaitsekate peab olema turvaliselt elektritööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvimistarviku väikseim võimalik avatud osa on suunatud kasutaja poole. Kaitsekate aitab kaitsta purunemisel tekkivate tükkide, lihvimistarvikuga juhusliku kokkupuute ning samuti riietust süüdata võivate sädemete eest.
d) Lihvimistarvikuid võib kasutada ainult soovitatavateks rakendusvõimalusteks. Näiteks ärge mitte kunagi lihvige lõikeketta külgpinnaga. Lõikekettad on ette nähtud materjali eemaldamiseks ketta servaga. Külgsuunalise jõu mõjumine nendele lihvimistarvikutele võib põhjustada nende purunemist.
e) Kasutage teie poolt valitud lihvimisketta jaoks alati öige suuruse ja kujuga kahjustamata kinnitusmutrit. Sobiv kinnitusmutter toetab lihvimisketast ja vähendab selliselt lihvimisketta

purunemisohtu. Lõikeketaste kinnitusmutrid võivad erineda teiste lihvimisketaste kinnitusmutritest.

f) Ärge kasutage suuremate elektritööriistade kulunud lihvimiskettaid. Suuremate elektritööriistade jaoks ettenähtud lihvimiskettad ei sobi väikeste elektritööriistade suure pöörlemissageduse jaoks ja võivad puruneda.

g) Ketaste kasutamisel topeltotstarbel kasutage alati teostatavaks kasutuseks sobivat kaitsekatet. Kui te ei kasuta sobivat kaitsekatet, võib soovitud kaitse osutuda ebapiisavaks ja põhjustada raskeid vigastusi.

4.4 Täiendavad erilised ohutusjuhised kettaga lõikamiseks:

a) Vältige lõikeketta blokeerumist või liiga suurt vastusurvet. Ärge teostage ülemäära sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda või blokeeruda ning selliselt tagasilöögi või lihvimistarviku purunemise võimalust.

b) Vältige pöörleva lõikeketta ees ja taga asuvat piirkonda. Kui liigutate lõikeketast tooriku sees endast eemale, võib pöörleva kettaga elektritööriist paiskuda tagasilöögi korral otse teile peale.

c) Kui lõikeketas kiilub kinni või te katkestate töötamise, siis lülitage elektritööriist välja ja hoidke seda rahulikult, kuni ketas on seiskunud. Ärge mitte kunagi proovige veel liikuvat lõikeketast lõikepilust välja tõmmata, vastasel juhul võib järgneda tagasilöök. Tehke kinnikiillumise põhjus kindlaks ja proovige see kõrvaldada.

d) Ärge lülitage elektritööriista senikaua uuesti sisse, kuni see asub tooriku sees. Enne kui jätkate ettevaatlikult lõikamist, laske lõikekettal saavutada maksimaalne pöörlemissagedus. Vastasel juhul võib ketas kinni kiiluda, tooriku seest välja hüpata või tagasilööki põhjustada.

e) Toetage plaate või suuri toorikuid, et vähendada kinnikiilunud lõikekettast põhjustatud tagasilöögi ohtu. Suured toorikud võivad enda kaalu tõttu läbi painduda. Toorikut tuleb toetada ketta mõlemal küljel, see tähendab nii lõikejoone lähedal kui ka servast.

f) Olge eriti ettevaatlik olemasolevatesse seintesse või muudesse mitte läbinähtavatesse piirkondadesse sisselõigete tegemisel.

Sissetungiv lõikeketas võib gaasi- või veetorude, elektrikaablite või muude objektide sisse lõikamisel põhjustada tagasilööki.

g) Ärge tehke kaarlõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda või blokeeruda ning seega ka tagasilöögi või lihvimistarviku purunemise võimalust, mis võib põhjustada raskeid vigastusi.

4.5 Erilised ohutusjuhised liivapaberiga lihvimiseks:

a) Kasutage õiges suuruses lihvpaberilehti ja järgige lihvpaberilehe valimisel tootjapoolseid andmeid. Lihvpaberid, mis ulatuvad üle alustalla, võivad põhjustada vigastusi ning samuti

lihvpaberite kinnikiilumist ja purunemist või tagasilööki.

4.6 Üksnes WEVA 15-125 Quick, WEVA 15-150 Quick puhul: spetsiaalsed ohutusjuhised poleerimisel:

a) Vältige poleerimispadja juures lahtisi detaille, eriti kinnitusnööre. Peitke kinnitusnöörid ära või lõigake need lühemaks. Lahtised kaasa keerlevad kinnitusnöörid võivad teie sõrmi kaasa haarata või toorikusse kinni jääda.

4.7 Erilised ohutusjuhised traatharjadega töötamiseks:

a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Ärge koormake traate liiga suure vastusurvega üle. Eemalepaiskuvad traaditükid võivad väga kergesti läbi õhukese riietuse ja/või naha tungida.

b) Kui soovitatakse kaitsekatet, siis vältige kaitsekatte ja traatharja kokkupuutumist.

Taldrik- ja kaussharjade läbimõõt võib vastusurve ja tsentrifugaaljõudude mõjul suureneda.

4.8 Täiendavad ohutusjuhised:

HOIATUS – Kandke alati kaitseprille.

Kandke kuulmiskaitset.

HOIATUS! – Hoidke elektritööriistast alati kinni kahe käega.

Ärge kasutage kettaga lõikamisel ketta kaitsekatet. Ohutuspõhjustel kasutage lõikeketastega töötamisel lõikeketta

kaitsekatet.

Ärge kasutage segmenteeritud teemantlöikeketast, mille segmentide vahe on >10 mm. Lubatud on vaid negatiivne segmendilöikenurk.

Kasutage liidetud lõikekettaid üksnes siis, kui need on tugevdatud.

Kasutage elastseid vahekihte, kui need on koos lihvimisvahendiga saadaval ja nende kasutamine on nõutav.

Järgige tööseadise või tarviku tootja andmeid! Kaitske kettaid määrde ja löögi eest!

Tööseadiseid tuleb tootjapoolsete juhiste järgi hoolikalt ladustada ja käsitseda.

Ärge kasutage lõikekettaid kunagi jämelihvimiseks ega kraatide eemaldamiseks! Lõikeketastele ei tohi avaldada külgsurvet.

Toorik peab olema tugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada.

Kui kasutatakse keermega tööseadiseid, siis ei tohi spindli ots puutuda vastu lihvimisinstrumendi ava põhja. Jälgige, et tööseadise keere on spindli pikkuse kohta piisavalt pikk. Tööseadise keere peab sobima spindli keermega. Spindli pikkust ja

EESTI KEELet

spindli keeret vaata lehekülg 4 ja peatükis 14. Tehnilised andmed.

Soovitatakse kasutada sobivat statsionaarset väljatõmbeseadet. Ühendage alati ette FI-kaitselülii (RCD) rakendusvooluga max 30 mA. Nurklihvija väljalülitamisel FI-kaitselülii kaudu tuleb masinat kontrollida ja puhastada. Vaata peatükk 9. Puhastamine.

Kahjustatud, ebaühtlaselt pöörlevaid või vibreerivaid tööseadiseid ei tohi kasutada.

Vältige gaasi- või veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi.

Eemaldage enne igasugust seadistuse, ümberseadmestamise või hoolduse läbiviimist pistik pistikupesast.

Metabo blokeerumisvastane sidur S-automatic Lülitage blokeerumisvastase siduri rakendumisel masin viivitamatult välja!

Kahjustatud või mõradega lisakäepide tuleb asendada. Ärge käitage defektse lisakäepidemega masinat.

Kahjustatud või mõradega kettakaitse tuleb asendada. Ärge käitage defektse kettakaitsega masinat.

Fikseerige väikesed toorikud. Kinnitage nt kruustangide külge.

Kui äärikule kinnitatavaid kettaid kasutatakse topeltotstarbel (kombineeritud lihvimis- ja lõikekettad), tohib kasutada üksnes järgmist tüüpi kaitsekatteid: A-tüüp, C-tüüp. Vt peatükki 11.

Kasutage öiget kaitsekatet:

Vale kaitsekate võib põhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vale kasutuse näited:

- A-tüüpi kaitsekatte kasutamisel külglihvimise juures võib kaitsekate ja toorik teineteist segada, mis põhjustab ebapiisavat kontrolli.

- B-tüüpi kaitsekatte kasutamisel liidetud ketastega lõikamise juures on suurem oht puutuda kokku väljapaiskuvate sädemete ja lõikamisel tekkivate osakeste ning lõikekettast murdunud tükkidega, juhul kui lõikeketas puruneb.

- A-, B- või C-tüüpi kaitsekatte kasutamisel betooni või müüritise kettaga lõikamise või külglihvimise korral on suurem tolmuga kokkupuutumise ja ka kontrolli kaotamise oht tagasilöögi tagajärjel.

- A-, B- või C-tüüpi kaitsekatte kasutamisel pöörleva traatharja puhul, mis on lubatust paksem, võivad traatharjased puutuda vastu kaitsekatet ning see võib põhjustada harjaste murdumise.

Kasutage alati tööseadise jaoks sobivat kaitsekatet. Vt peatükki 11.

HOIATUS - Möningad tolmud, mis tekivad liivapaberiga lihvimisel, saagimisel, lihvimisel, puurimisel ja muude tööde käigus, sisaldavad kemikaale, mille kohta on teada, et need põhjustavad vähki, sünnidefekte või muid reproduktiivseid kahjustusi. Nende kemikaalide möned näited on:

- plii seda sisaldavate värvide seest,

- mineraalne tolm müürikivide, tsemendi ja muude müürides kasutatavate materjalide seest ja

- arseen ja kroom keemiliselt töödeldud puidust. Sellest saastumisest tulenev oht teile söltub nende tööde teostamise sagedusest. Nende kemikaalidega saastumise ohu alandamiseks: töötage hästi öhutatavas piirkonnas ja kandke töötamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt välja töötatud mikroskoopiliselt väikeste osakeste filtreerimiseks.

See kehtib samuti muude materjalide tolmude kohta, nagu nt mõned puiduliigid (nagu tamme- või pöögitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsioonid, hingamisteede haigused. Ärge laske tolmul sattuda kehasse.

Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt töökaitse eeskirju, jäätmekäitlust).

Püüdke tekkivad osakesed tekkimiskohas kinni, vältige nende ladestumist ümbritsevas keskkonnas.

Kasutage spetsiaalsete tööde jaoks sobilikke tarvikuid. Seeläbi satub vähem osakesi kontrollimatult keskkonda.

Kasutage sobilikku tolmuärastussüsteemi.

Vähendage tolmuga kokkupuudet järgnevatel viisidel:

• ärge suunake väljuvaid osakesi ning masina väljutusõhku enese või läheduses asuvate inimeste või ladestunud tolmu suunas,
• kasutage tolmuimemissüsteemi ja/või õhupuhastit,
• õhutage töökohta hästi ja hoidke tolmuimejaga puhtana. Pühkimine või puhumine keerutab tolmu üles.
• Puhastage kaitseriietust tolmuimemise või pesemise teel. Ärge kasutage puhastamiseks puhurit, kloppimist ega harjamist.

5. Ülevaade

Vaata Ik 2.

1 Kiirkinnitusmutter *
2 Spindel
3 Tasakaalustusseib *
4 Spindli lukustus
5 Käivituslüliti sisse-/väljalülitamiseks *
6 Käepide
7 Elektroonikasignaali näit *
8 Pöörete regulaator pöörlemissageduse seadistamiseks *

9 Käivitusnupp *

10 Kinnitusaas (kukkumise eest kaitsmiseks)*

11 Mölalüliti *

12 Lisakäepide / vibratsioonitõkisega lisakäepide *

13 Kettakaitse

14 Alusseib

15 Kahe avaga kinnitusmutter *

16 Kinnitusmutri võti *

* oleneb varustusest / ei kuulu tarnekomplekti

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus avad teie vooluvõrgu andmetele.

Ühendage alati ette FI-kaitselüli (RCD) rakendusvooluga max 30 mA.

6.1 Lisakäepideme paigaldamine

Töötage ainult paigaldatud lisakäepide (12) korral! Kinnitage lisakäepide tugevalt masina kule või paremale küljele.

6.2 Kettakaitse paigaldamine

Kasutage ohutusest tulenevatel põhjustel eranditult vastava tööseadise jaoks

ettenähtud kaitsekatet! Vale kaitsekate võib põhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vaata ka peatükki 11. Tarvikud! Vaata lehekülg 3, joonis D.

• Vajutage hooba (17) ja hoidke vajutatult. Paigaldage kettakaitse (13) näidatud asendis.
• Laske hoob lahti ja keerake kettakaitset kuni hoob fikseerub.
• Vajutage hooba ja keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
• Kontrollige turvalist kinnitust: hoob peab olema fikseerunud ja kettakaitse pööramine ei tohi olla võimalik.

Kasutage ainult tööseadiseid, millest kettakaitse ulatub vähemalt 3,4 mm võrra üle.

(Eemaldada vastupidises

järjekorras.)

7. Lihvimisketta paigaldamine

Enne kõiki ümberseadmestustöid: eemaldage võrgupistik pistikupesast. Masin peab olema lülitatud ja spindel peab olema seiskunud.

Kasutage lõikeketastega töötamisel ohutusest tulenevatel põhjustel lõikeketta kaitset (vaata peatükki 11. Tarvikud).

7.1 Spindli lukustamine

- Suruge spindli lukustus (4) sisse ja keerake spindlit (2) käsitsi, kuni spindli lukustus tuntavalt fikseerub.

7.2 Lihvimisketta pealepanek

WA..., WBA..., WE...A...:

Vaata lehekülg 2, joonis A.

Tasakaalustusseib (3) on jäigalt spindli peale kinnitatud. Teiste nurklihvijate puhul tavaline aldatav alusseib ei ole vajalik.

Tasakaalustusseibi (3), lihvimisketta ja kiirkinnitusmutri (1) kokkupuutepinnad ad olema puhtad. Vajadusel puhastage.

- Asetage lihvimisketas tasakaalustusseibi (3) peale. Lihvimisketas peab olema ühtlaselt vastu tasakaalustusseibi.

WPB..., WEVB 1...:

Vaata lehekülg 2, joonis B.

- Paigaldage alusseib (14) spindli peale. Alusseib on õigesti paigaldatud, kui seda ei saa spindli peal pöörata.

- Åsetage lihvimisketas alusseibi (14) peale. Lihvimisketas peab olema ühtlaselt vastu alusseibi.

Paigaldage kiirkinnitusmutter (1) ainult Metabo kiirsüsteemiga („Metabo Quickem“) masinatele. Need masinad on ära avad punase spindli lukustusnupu (4) järgiga „M-Quick“.

Kui tööseadis on kinnituskohas paksem kui 7,1 mm, siis ei ole lubatud kiirkinnitusmutrit tada! Kasutage siis võtmega (16) fikseeritavat e avaga kinnitusmutrit (15).

• Lukustage spindel (vaata peatükk 7.1).
• Asetage kiirkinnitusmutter (1) selliselt spindli (2) peale, et 2 nuuti fikseeruvad spindli kahes süvendis. Vaata joonist lehekülg 2.
• Keerake kiirkinnitusmutter käsitsi päripäeva kinni.
• Fikseerige kiirkinnitusmutter keerates lihvimisketast tugevalt päripäeva.

Ainult siis, kui kiirkinnitusmutter (1) on paigaldatud, võib spindlit peatada spindliase M-Quick-spindlilukustusnupu (4) abil!

• Pärast väljalülitamist toimub masina järelliikumine.
• Šuruge veidi enne lihvketta seiskumist M-Quickspindlilukustusnupp (4) sisse. Kiirkinnitusmutter (1) keerab end ise umbes poole pöörde ulatuses lahti ning seda saab ilma pingutuseta käsitsi või tööriista abil maha keerata.

7.4 Kahe avaga kinnitusmutri kinnitamine/lahtikeeramine (olenevalt varustusest)

Kahe auguga mutri kasutamisel tohib spindli lukustusnuppu (4) vajutada üksnes siis, kui del seisab paigal.

Kahe avaga kinnitusmutri ülemine ja alumine pool on erinevad. Keerake kahe avaga kinnitusmutter järgnevalt kirjeldatud viisil spindli peale:

Vaata lehekülg 2, joonis C.

- X) Ôhukeste lihvketaste puhul:

Kahe avaga kinnitusmutri krae (15) on suunatud ülespoole, et oleks võimalik kinnitada õhukest lihvimisketast.

Y) Paksude lihvketaste puhul:

Kahe avaga kinnitusmutri krae (15) on suunatud

EESTI KEELet

allapoole, et kahe avaga kinnitusmutrit oleks võimalik turvaliselt spindli peale paigaldada.

- Lukustage spindel. Keerake kahe avaga kinnitusmutter (15) kinnitusmutri võtme (16) abil päripäeva kinni.

Kahe avaga kinnitusmutri lahtikeeramine:

- Lukustage spindel (vaata peatükk 7.1). Keerake kahe avaga kinnitusmutter (15) kinnitusmutri võtme (16) abil vastupäeva lahti.

8. Kasutamine

8.1 Pöörlemissageduse seadistamine (oleneb varustusest)

Seadistage pöörete regulaatori (8) abil soovitatav pöörlemissagedus. (Väike arv = madal pöörlemissagedus; suur arv = kõrge pöörlemissagedus)

Lõike-, lihvimisketas, kaussketas, teemantlõikeketas: kõrge pöörlemissagedus Hari: keskmine pöörlemissagedus Kaussketas: madal kuni keskmine pöörlemissagedus

Juhis: Poleerimistööde läbiviimiseks soovitame me kasutada meie nurkpoleerijat.

8.2 Sisse-/väljalülitamine

Juhtige masinat alati mölema käega.

Lülitage esmalt sisse, alles siis juhtige tööseadis vastu toorikut.

Vältige soovimatut käivitumist: lülitage masin alati välja, kui pistik eemaldatakse kupesast või kui tekkis voolukatkestus.

A..., WBA..., WEA..., WEVA..., WEBA..., W...RT: Püsikäituse korral töötab masin

edasi, kui see käest lahti rebitakse. Hoidke sellepärast masinat alati mölema käega selleks ettenähtud käepidemetest kinni, olge turvalises asendis ja töötage tähelepanelikult.

Vältige, et masin keerutab üles tolmu ja laaste või imeb neid sisse. Pange masin pärast lülitamist alles siis käest ära, kui mootor on kunud.

Käivituslülitiga masinad:

0 5 1

Sisselülitamine: nihutage käivituslülitiit (5) ettepoole. Püsikäituse jaoks kallutage siis allapoole kuni käivituslüliti fikseerub.

Väljalülitamine: vajutage käivituslüliti (5) tagumisele otsale ja laske lahti.

Mõlalülitiga masinad (pideva vajutamise funktsioon):

Sisselülitamine: lükake mölalülitit (11) noole suunas ning vajutage seejärel mölalülitit (11).

Väljalülitamine: laske mölalülitist (11) lahti.

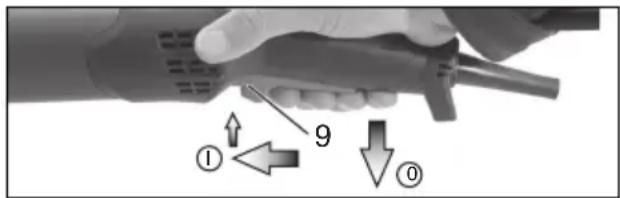

W...RT tähistusega masinad: Momendisisselülitus (pideva vajutamise funktsiooniga)

① 9 ②

Sisselülitamine: nihutage käivitusnuppu (9) ettepoole ja suruge siis käivitusnuppu (9) ülespoole.

Väljalülitamine: vabastage käivitusnupp (9).

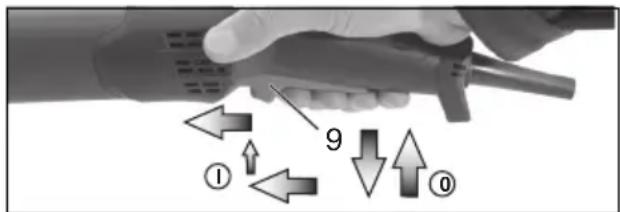

W...RT tähistusega masinad: Püsikäitus (oleneb varustusest)

9 ① ② ③

Sisselülitamine: lülitage masin ülal kirjeldatud viisil sisse. Nihutage nüüd käivitusnuppu (9) veel kord ettepoole ning jätke eesmisse asendisse, et käivitusnuppu (9) lukustada (püsikäitus).

Väljalülitamine: lükake käivitusnuppu (9) ülespoole ja laske lahti.

8.3 Tööjuhised

Lihvimine ja liivapaberiga lihvimine:

Suruge masin mõõdukalt vastu ja liigutage üle pinna edasi ja tagasi, et tooriku pealispind ei muutuks liiga kuumaks.

Lihvimine: hea töötulemuse saamiseks töötage 30° - 40° lihvimisnurgaga.

Kettaga lõikamiseks:

Töötage kettaga lõikamisel alati vastassuunaliselt (vaata joonist). Vastasel juhul on oht, et masin hüppab kontrollimatult lõikepilust välja. Töötage mõõduka, töödeldava

materjali jaoks sobiva ettelükkega. Årge töödelge servaga, ärge suruge, ärge tehke võnkuvaid liigutusi.

Traatharjadega töötamine:

Suruge masinat mõõdukalt vastu.

8.4 Ühendus tööriista turvarihmaga (olenevalt varustusest)

Ohutusjuhised seoses spetsiaalselt körgustes kasutamise kohta. Lugege köiki

ohutusjuhiseid ja suuniseid. Öhutusnõuete ja suuniste eiramise tagajärjel võidakse saada raskeid vigastusi.

• Kasutamiseks ainult koolitatud personalile. Kasutajad peavad saama koolituse seoses tööriistade ohutuse ja tööriistade kasutamisega körguses.
• Jälgige, et tööriist oleks körguses aset leidvate tööde jaoks alati tööriista turvarihmaga kinnitatud. Kasutage vaid sobivaid tööriista turvarihmasid Metabolt (max pikkus 2 m (6,5 ft) ja piisav summutus). Tööriista turvarihma maksimaalne lubatud kukkumiskõrgus (hoiderihm) ei tohi ületada 2 m (6,5 ft). Kasutage vaid tööriista turvarihmasid, mis sobivad vastava tööriistatüübi jaoks ning kannavad vähemalt tööriista ja köigi kasutatavate tarvikute raskust.

- Lugege ja järgige tööriista kinnitusvöö kasutusjuhendit!

- Kontrollige enne igat kasutust, et tööriistal (eelkõige kinnitusaasal) ja tööriista turvarihmal ei oleks kahjustusi ja et seda saaks kasutada laitmatult (sh materjal ja ömblused). Ärge kasutage tööriista ja tööriista turvarihma, kui see on kahjustatud või see ei tööta korrapäraselt.

- Ärge kinnitage tööriista turvarihma oma keha külge. Kinnitage tööriista turvarihm vastupidava kinnituskoha külge, mis on vöimeline kandma kukkuvat tööriista.

- Muljumise, lõikehaavade saamise või takerdumise oht. Ärge kasutage tööriista turvarihma liikuvate osade, mehhanismide või töötavate masinate läheduses.

- Ärge muutke tööriista turvarihma ühenduskohta ja ärge kasutage seda ka kasutusjuhendis kirjeldatust erinevateks otstarveteks.

- Kinnitage tööriist selle turvarihma külge üksnes karabiinhaagiga. Ärge kinnitage tööriista selle turvarihma külge silmuse või sölmega. Ärge kasutage kinnitamiseks köit ega nööri. Kasutage üksnes karabiinhaake, millel on kahepoolne kinnitussüsteem. Ärge kasutage lihtsalt klõpsuga kinnituvaid karabiinhaake.

- Kinnitage tööriista turvarihm nii, et tööriist liigub kasutajast eemale, kui see alla kukub. Rippuma lastud tööriistad köiguvad tööriista turvarihma küljes, mis põhjustab kasutajale vigastusi või tasakaalu kaotust.

- Ärge kinnitage tööriista turvarihma külge kunagi mitut tööriista.

- Kasutage tööriista turvarihma ühendamiseks tööriistaga spetsiaalselt selleks ette nähtud kinnituskohti (kinnitusaas (10)). Ärge KUNAGI muutke ise tööriista, et tekitada kinnituskohta.

- Ärge kinnitage tööriista turvarihma sellisel viisil tööriista külge, et seepärast ei tööta enam kaitsevahendid, lülitid või lukud korrapäraselt.

- Hoidke tööriista turvarihma kasutatavast tööriistast eemal.

- Kaitske tööriista turvarihma lendavate sädemete ja laastude eest.

• Kaitske tööriista turvarihma teravate servade, terade, laastude jne eest. Ärge asutage masinale või tööriista turvarihmale.
• Ärge kasutage tööriista turvarihmasid või kinnitusvahendeid, et tööriistaga paremini kangutada.
• Tagage kukkumispiirkonnas piisav ruum. Kukkumispiirkonnas ei tohi ohustada inimesi.
• Pärast kukkumist vahetage köis välja ja kontrollige, et masinal ei oleks kahjustusi. Laske seadet pärast iga mahakukkumist vastava väljaõppega spetsialistil kahjustuste suhtes kontrollida ja vajaduse korral remontida.
• Årge üritage kukkuvat masinat püüda. See võib põhjustada vigastusi.

8.5 Käigukasti pööramine

Vaata lehekülg 3, joonis E.

• Eemaldage toitepistik pistikupesast.
• Keerake kangi (17) kinnituskruvi välja.
  Eemaldage kruvi ja hoob (koos metallosaga) ning asetage kõrvale.
• Kruvige 4 käigukastikruvi (b) välja.
  TÄHËLEPAÑU! Ärge eemaldage käigukasti!
• Pöörake käigukast soovitud asendisse ilma seda eemaldamata.
• Kruvige 4 käigukastikruvi (b) tagasi selleks ettenähtud keermestatud pesadesse! Kinnitusmoment = 3,0 Nm +/- 0,3 Nm.
• Lükake kõrvale vedru, mis hooba oma kohale lükkab ning paigaldage hoob (17) (koos metallosaga) uuesti oma kohale tagasi ning kruvige kinnituskruviga (a) kinni. Kinnitusmoment = 5,0 Nm +/- 0,5 Nm. Kontrollige, et hoob toimiks korrektselt: vedru peab seda pingestama.

9. Puhastamine

Töötlemisel võivad osakesed ladestuda elektritööriista sisemusse. See mõjutab elektritööriista jahutust. Voolujuhtivad ladestised võivad elektritööriista kaitseisolatsiooni mõjutada ja põhjustada elektriohtusid.

Imege elektritööriist regulaarselt, sageli ja põhjalikult läbi eesmiste ja tagumiste õhutusribide puhtaks või puhuge kuiva õhuga puhtaks. Lahutage eelnevalt elektritööriista energiavarustus ja kandke sealjuures kaitseprille ja sobivat tolmumaski. Jälgige väljapuhumisel nõuetekohast väljatõmmet.

10. Törgete körvaldamine

VTC-, TC-, VC-elektroonikaga masinad:

Elektroonikasignaali näit (7) põleb ja pöörlemissagedus koormuse all väheneb (mitte mudelil W...RT). Masina koormus on

liiga suur! Laske masinal tühikäigul töötada, kuni elektroonikasignaali näit kustub.

Masin ei tööta.Elektroonikasignaali näit (7) (olenevalt varustusest) vilgub.

••••• Taaskäivituskaitse rakendus. Masin ei käivitu, kui sisselülitatud masina korral ühendatakse vörgupistik pistikupessa vöi

EESTI KEELet

vooluvarustus taastatakse pärast katkestust. Lülitage masin välja ja uuesti sisse.

11. Tarvikud

Kasutage ainult Metabo originaaltarvikuid. Vaata Ik 6.

Kasutage ainult tarvikuid, mis täidavad selles kasutusjuhendis ära toodud nõuetele ja spetsifikatsioonidele.

Kasutage alati tööülesandeks sobivat tööseadist ja ettenähtud kaitsekatet. Vt Ik 6. (nised on näitlikustamiseks).

Tööülesanne:

1 = Pinnaga lihvimine
2 = Kettaga lõikamine
3 = Aukude puurimine
4 = Traatharjaga töötamine
5 = Liivapaberiga lihvimine
6 = Poleerimine

Tööseadised:

1.1 = Jämelihvimisketas
1.2 = Kaussketas (keraamiline)
1.3 = Teemantkaussketas „Müüritis/betoon“
2.1 = Lõikeketas „Metall“
2.2 = Lõikeketas „Müüritis/betoon“
2.3 = Teemantlöikeketas „Müüritis/betoon“
2.4 = Topeltotstarbega lõikeketas (kombineeritud lihvimis- ja lõikeketas)
3.1 = Teemantpuurkroonid
4.1 = Ketasharjad
4.2 = Kaussharjad
5.1 = Lamell-lihvkettad
5.2 = Lihvtald lihvpaberile
6.1 = Poleerimistarvik

ettenähtud kaitsekate:

A-tüüp = lõikamise kaitsekate / kaitsekate, sh kaitsekatte külgekinnitatav tarvik kettaga lõikamisel
B-tüüp = lihvimise kaitsekate
C-tüüp = lihvimise ja kettaga löikamise kaitsekate (kombinatsioon)
D-tüüp = kaussketta kaitsekate
E-tüüp = väljatõmbe kaitsekate pinnalihvimisel
F-tüüp = väljatõmbe kaitsekate kettaga lõikamisel

Täiendavad tarvikud:

Peene võrega filter takistab suurtel osakestel mootorikorpusesse sisenemast. Eemaldage regulaarselt ja puhastage.

B Mitmepositsiooniline kinnituskaar lisakäepideme jaoks

Võimaldab erinevaid käepideme positsioone.

Tarvikute täisprogrammi leiate aadressil www.metabo.com või kataloogist.

12. Remont

Elektritööriistu tohivad teostada vaid kvalifitseeritud elektrikud!

Defektse toitekaabli võib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu.

Remonti vajavate Metabo elektritööriistadega pöörduge palun oma Metabo esindusse. Aadressid leiate lehelt www.metabo.com.

Varuosade nimekirja saate alla laadida lehelt www.metabo.com.

13. Keskkonnakaitse

Tekkiv lihvetolm võib sisaldada kahjulikke aineid: jäätmekäidelge asjatundlikult.

Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest kõrvaldamiseks ja ümbertöötlemiseks.

Ainult EÜ-riikide puhul: ärge visake elektriööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja bonikaseadmete jäätmete kohta ning siseriik- e öigusaktidesse ülevõtmise kohta tuleb atud elektritööriistad koguda eraldi kokku ja ringlusse keskkonnasõbralikul viisil.

14. Tehnilised andmed

Selgitusi andmete kohta leiate leheküljelt 4. Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

∅ = tööseadise max läbimõõt

t_max,1 = tööseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (15)

t_max,2 = tööseadise max lubatud paksus kinnituskohas kiirkinnitusmutri kasutamisel (1)

t_max,3 = lihvimisketas/lõikeketas: Tööriista max lubatud paksus

t_max,4 = traatharja max lubatav paksus M = spindli keere

I = lihvimisspindli pikkus

n^* = tühikäigu pöörlemissagedus (kõrgeim pöörlemissagedus)

n_V^*=tühikäigu pöörlemissagedus (seadistatav)

P_1 = nimisisendvõimsus

P_2 = väljundvõimsus

m = kaal ilma toitejuhtmeta

Mõõtmistulemused tuletatud vastavalt standardile EN 62841.

□ Masin kaitseklassiga II

\~ Vahelduvvool

* WE... tähistusega masinad : Suure voolutugevusega kõrgsagedushäired võivad esile kutsuda pöördemomendi kõikumist. Need kaovad pärast seda kui häired on vaibunud.

Ära toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).

Emissioniväärtused

Need väärtused võimaldavad elektritööriista emissioonide hindamist ja erinevate elektritööriistade võrdlemist. Olenevalt kasutustingimustest, elektritööriista(de) seisukorrast võib tegelik koormus olla suurem või väiksem. Arvestage hindamisel tööpause ja väikese koormusega faase. Määrake vastavalt kohaldatud hinnanguliste väärtuste põhjal kindlaks kasutaja kaitsemeetmed, nt organisatoorsed meetmed.

Öhukese pleki või muude kergesti vibreerima hakkavate suure pinnaga toorikute lõikamisel tekkida oluliselt suurem müratase (kuni 15 dB) sutatud müratasemeväärtus. Selliste toorikute il tuleb müra teket sobivate abinõude, ntete painduvate summutusmattide kaldamise abil võimalikult palju vältida. Kaakoormuse riskihindamisel ning sobivate miskaitsmete valimisel tuleb võtta arvesse emat mürataset.

Vibratsioonide koguväärtus (kolme sunna vektorsumma) kindlaks määratud vastavalt direktiivile EN 62841:

a_h, SG = vibratsiooniheitme väärtus (pealispinna lihvimine)

a_h,DS = vibratsiooniheitme väärtus (kausskettaga lihvimine)

a_h,P = vibratsiooniheitme väärtus (poleerimine)

K_n,SG/DS/P = ebakindlus (vönkumine)

Tüüpilised A-filtriga korrigeeritud helitasemed:

L_pA = helirōhutase

L_WA^m = helivõimsuse tase

K_pA, K_WA = määramatus

Töötades vöib müratase 80 dB(A) ületada.

Kandke kuulmiskaitsevahendeid!

LIETUVIŠKAIIt

Originali instrukcija

1. Atitikties deklaracija
