Tehnilised andmed	METABO SE 18 LTX 4000 juhtmevaba kruvikeeraja, 18V pinge, maksimaalne pöördemoment 400 Nm, tühikäigukiirus 0-400/0-1600 p/min.
Kasutamine	Ideaalne puidu, metalli ja komposiitmaterjalide kruvimiseks ja lahtikeeramiseks.
Hooldus ja remont	Kontrollige regulaarselt aku ja tarvikute seisukorda, puhastage mootorit ja ventilatsioone ülekuumenemise vältimiseks.
Ohutus	Kasutage kaitseprille, kindaid ja veenduge, et töökeskkond on korras. Ärge kasutage niisketes tingimustes.
Üldinfo	Kerge kaal, ergonoomiline disain, ühilduv sama seeria METABO akudega. 3-aastane garantii registreerimise tingimustel.

Korduma kippuvad küsimused - SE 18 LTX 4000 METABO

Kuidas laadida METABO SE 18 LTX 4000 akut?

Aku laadimiseks sisestage see METABO laadijasse ja ühendage see elektrivõrku. Veenduge, et laadija indikaatortuli näitab, et aku laaditakse.

Mida teha, kui kruvikeeraja ei käivitu?

Kontrollige, kas aku on korralikult laetud ja paigaldatud. Veenduge ka, et turvalukk ei ole aktiveeritud ja lüliti töötab korralikult.

Kuidas reguleerida pöördemomenti METABO SE 18 LTX 4000 peal?

Kasutage kruvikeeraja padrunis asuvat pöördemomendi reguleerimissõrmust, et enne kruvimist soovitud pöördemoment seada.

Milliseid puuriterasid saan selle kruvikeerajaga kasutada?

METABO SE 18 LTX 4000 on ühilduv 1/4 tolli (6,35 mm) puuriterade ja kruvikeeraja otsikutega. Kasutage kindlasti materjalile sobivaid terasid.

Kuidas puhastada minu METABO SE 18 LTX 4000 kruvikeerajat?

Eemaldage aku ja puhastage kruvikeeraja välispinda pehme lapiga. Vältige vedelike või abrasiivsete puhastusvahendite kasutamist.

Kas METABO SE 18 LTX 4000 on veekindel?

See kruvikeeraja ei ole mõeldud veekindlaks. Vältige selle kokkupuudet vee või niiskete tingimustega, et tagada korralik toimimine.

Kuidas saada aku asendust?

Võtke ühendust METABO klienditeenindusega või külastage volitatud edasimüüjat, et saada teavet aku asendamise kohta.

Kui palju kaalub METABO SE 18 LTX 4000?

Kruvikeeraja kaalub ilma akuta umbes 1,8 kg.

Kas METABO SE 18 LTX 4000 sobib raskete tööde jaoks?

Jah, METABO SE 18 LTX 4000 on mõeldud kruvimiseks ja puurimiseks erinevates materjalides, kuid järgige pöördemomendi ja sügavuse spetsifikatsioone.

Kuidas teada saada, kas minu aku vajab asendamist?

Kui aku ei hoia enam laengut või kasutusaeg on märkimisväärselt vähenenud, võib olla aeg see asendada.

KASUTUSJUHEND SE 18 LTX 4000 METABO

et Algupärane kasutusjuhend 63

It Originali instrukcija 66

Iv Instrukcijas originalvaloda 69

ar 72

ASC ultra

ASC 30-36

ASC55

ASC 55 SE

ASC145

ASC145SE

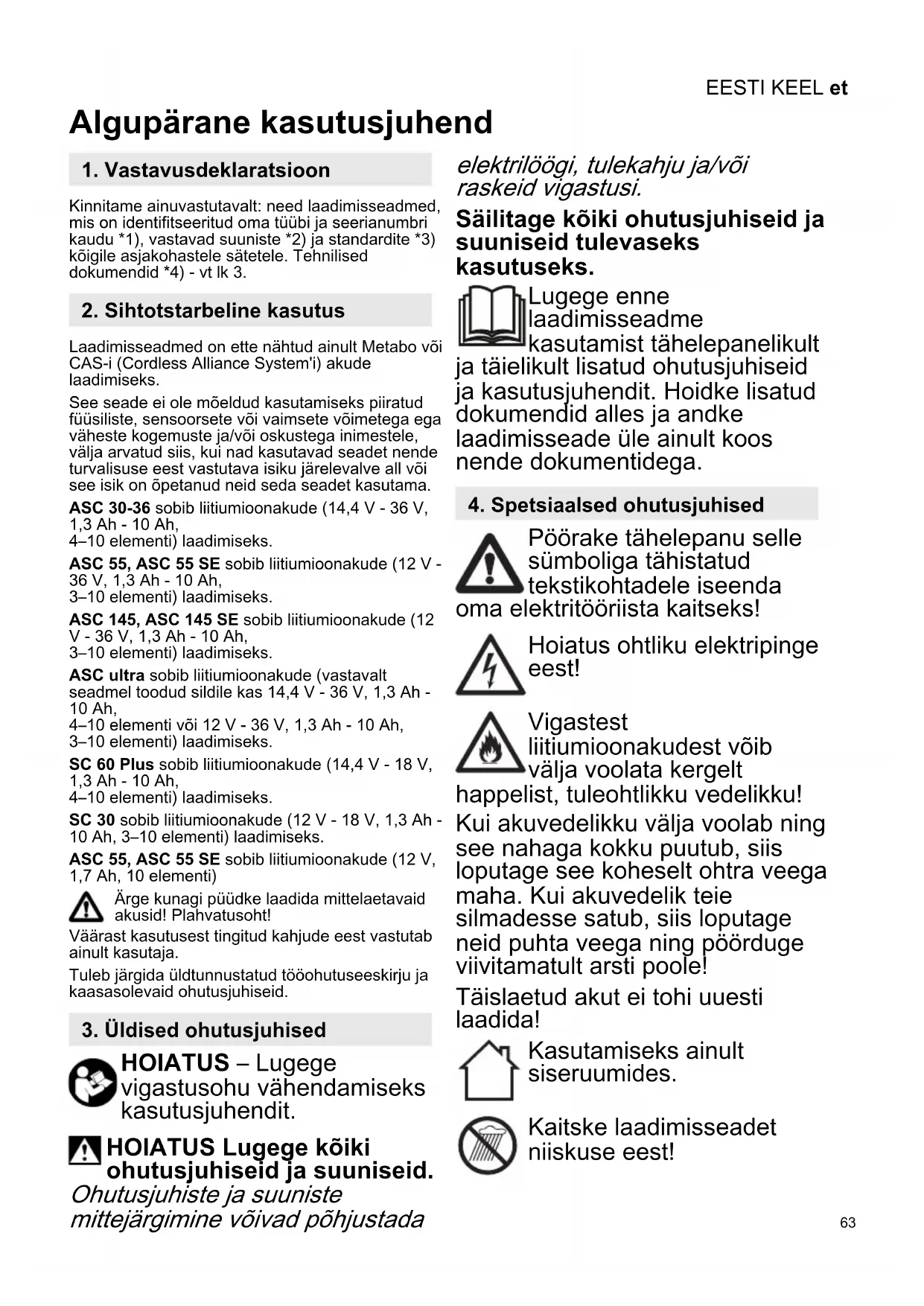

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatauubi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo vöi CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumioonakude (14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liiumioonakude (12 V - 36 V, 1.3 Ah - 10 Ah.

3-10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah,

3-10 elementi) laadimiseks.

ASC ultra sobib liitiumionakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah,

4-10 elementi voi 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

SC 60 Plus sobib liitiumionakude (14,4 V - 18 V, 1,3 Ah - 10 Ah,

4-10 elementi) laadimiseks.

SC 30 sobib liitiumionakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege
vigastusohu vähendamiseks
kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada

elektrilooigi, tulekahju ja/voiraskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tahelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tahelepanu selle sumboliga tähistatud tekstikohtadele iseenda omalelektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest vöib
välja voolata kergelt
happelist, tuleohtlikku vedelikku!
Kui akuvedelikku välja voolab ning
see nahaga kokku puutub, siis
loputage see koheselt ohtra veega
maha. Kui akuvedelik teie
silmadesse satub, siis loputage
neid puhta veega ning poörduge
viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELET

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadamv!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada OHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lückandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspidud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumoonakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korga/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lukandalusele. Vt peatükki 7.1.

9. Remont

Elektritöriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme totja voi totja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritöriistadega
pörduge palun Metabo lahimasse esindusse.
Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest korvaldamiseks ja umbertoitlemiseks.

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprugiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- jaoonikaseadmete jäatmete kohta ning siserii te ëigusaktidesse ülevötmise kohta tuleb atud elektritoöriistad koguda eraldi kokku ja ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U =aku pingeva hemikud
C = aku mahtuvus
Ic =laadimisvool
t = laadimisaeg

1) soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Säilitame öiguse teostada muudatusi tehnilise progressi huvanguks.

Seade kaitseklassiga II

Vahelduvvool
