SE 18 LTX 4000 - Schrauber METABO - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schrauber
Marke	Metabo
Modell	SE 18 LTX 4000
Nennspannung	18 V (Li-Ion-Akku)
Kapazität kompatibler Akkus	Bis zu 10 Ah (Li-Ion)
Kompatible Ladegeräte	ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus, SC 30
Typische Ladezeit	Abhängig vom Akku (siehe Tabelle in der Anleitung)
Empfohlene Ladetemperatur	0 °C bis 40 °C
Erhaltungsladung	Automatisch nach vollständiger Ladung
Schutzklasse	II (doppelte Isolierung)
Stromversorgung	Wiederaufladbarer Li-Ion-Akku
Hauptfunktionen	Schrauben und Bohren
Wartung und Reinigung	Lüftungsschlitze reinigen, keine aggressiven Reinigungsmittel verwenden
Sicherheit	Sicherheitshinweise beachten, Schutz vor Überlastung und extremen Temperaturen
Reparaturen	Nur durch Fachpersonal; beschädigtes Netzkabel durch Hersteller ersetzen
Umwelt	Nicht mit dem Hausmüll entsorgen, gemäß lokalen Vorschriften recyceln
Normen	EN 60335-1, EN 60335-2-29, EN IEC 63000:2018
Konformitätserklärung	Entspricht den Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU

Häufig gestellte Fragen - SE 18 LTX 4000 METABO

Wie lade ich den Akku des Metabo SE 18 LTX 4000 Schraubers auf?

Setzen Sie den Akku vollständig in die Schiebebahn des kompatiblen Ladegeräts ein. Die Kontrollleuchte blinkt während des Ladevorgangs. Nach Abschluss des Ladevorgangs leuchtet die Kontrollleuchte dauerhaft und das Ladegerät wechselt in den Erhaltungslademodus.

Was tun, wenn die Warnleuchte (4) dauerhaft leuchtet?

Dies zeigt an, dass die Akkutemperatur zu hoch oder zu niedrig ist. Warten Sie, bis der Akku eine Temperatur zwischen 0 °C und 50 °C erreicht; der Ladevorgang wird automatisch fortgesetzt.

Was bedeutet ein Blinken der Warnleuchte (4)?

Ein Blinken zeigt einen defekten oder falsch eingesetzten Akku an. Entfernen Sie den Akku sofort aus dem Ladegerät und überprüfen Sie den korrekten Sitz in der Schiebebahn.

Kann ich NiCd-Akkus mit dem mitgelieferten Ladegerät laden?

Einige kompatible Ladegeräte (ASC 55, ASC 55 SE) können NiCd-Akkus mit 12 V / 1,7 Ah laden. Überprüfen Sie die Spezifikationen Ihres Ladegeräts.

Welche Umgebungstemperatur wird zum Laden empfohlen?

Die empfohlene Ladetemperatur liegt zwischen 0 °C und 40 °C. Außerhalb dieses Bereichs kann der Ladevorgang verzögert oder unterbrochen werden.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch, um die Außenflächen zu reinigen. Lassen Sie keinen Staub die Lüftungsschlitze verstopfen.

Was tun bei Rauchentwicklung oder Feuer während des Ladevorgangs?

Trennen Sie sofort das Netzkabel vom Ladegerät. Entfernen Sie sich vom Gerät und befolgen Sie die Brandschutzverfahren.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich vorgesehen. Schützen Sie es vor Feuchtigkeit und setzen Sie es keinem Regen aus.

Welche Akkutypen sind mit dem Schrauber kompatibel?

Li-Ion-Akkus von Metabo und CAS (Cordless Alliance System) mit 12 V bis 36 V und Kapazitäten von 1,3 Ah bis 10 Ah sind kompatibel. Laden Sie niemals nicht wiederaufladbare Batterien.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Die Kontrollleuchte (3) am Ladegerät leuchtet dauerhaft. Um den Ladezustand von Li-Ion-Akkus anzuzeigen, nehmen Sie den Akku aus dem Ladegerät und drücken Sie die Taste am Akku.

BEDIENUNGSANLEITUNG SE 18 LTX 4000 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

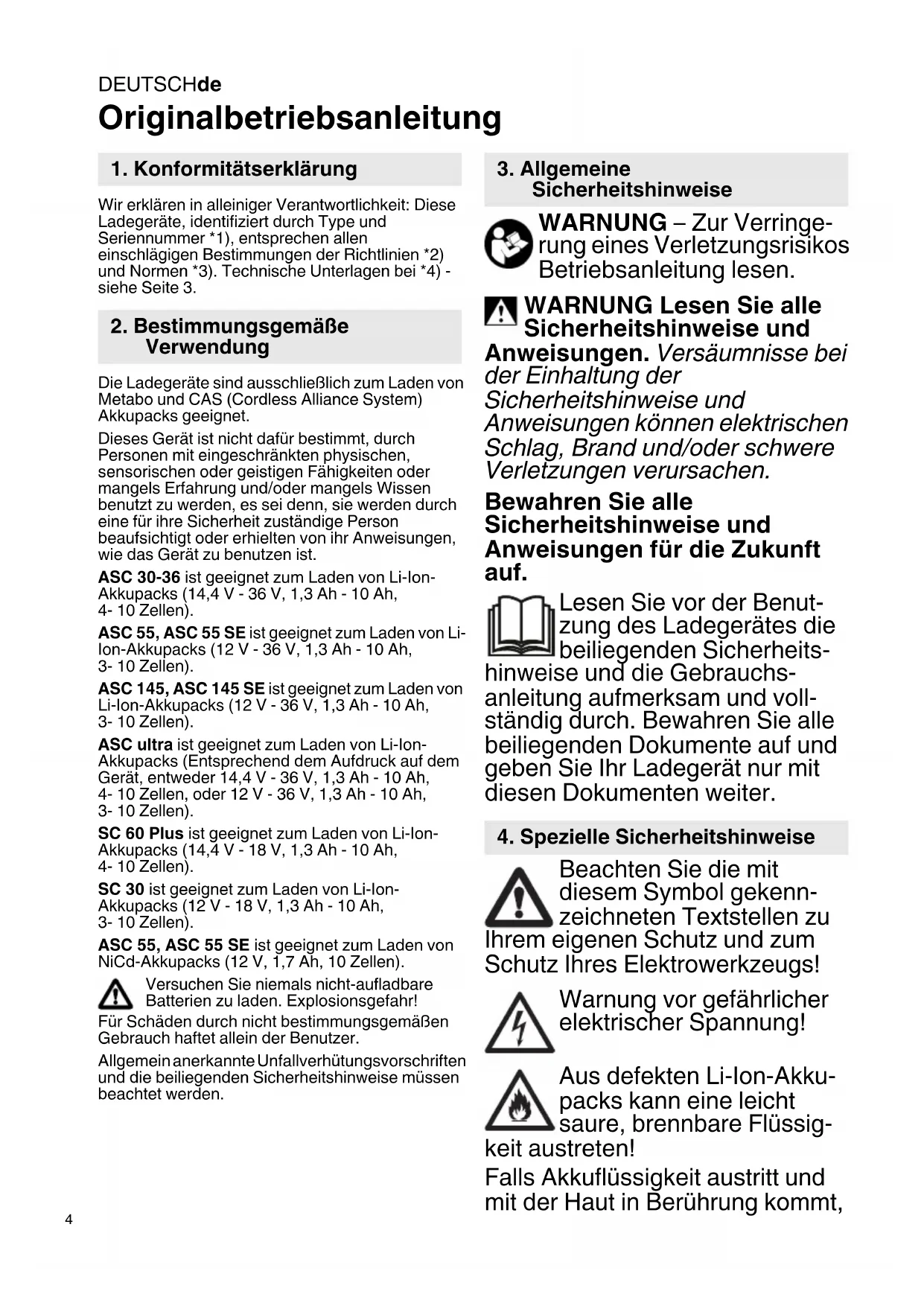

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigten Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegeräte sind ausschließlich zum Laden von Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 30-36 ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 Zellen).

ASC 55, ASC 55 SE ist geeignet zum Laden von Li- lon-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 145, ASC 145 SE ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC ultra ist geeignet zum Laden von Li-Ion-Akkupacks (Entsprechend dem Aufdruck auf dem Gerät, entweder 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 Zellen, oder 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

SC 60 Plus ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 Zellen).

SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55, ASC 55 SE ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schaden durch nicht bestimmungsgemäBen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-lon-Akkupacks kann eine leicht saure, brennbare Flüssig-

keit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt,

spüssen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates Sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selftest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnt der Ladevorgang automatisch.

8.2 Warnanzeige (4) blinkt

DEUTSCHde

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät)dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.

U = Spannungsbereiche der Akkupacks
C Akkupack-Kapazitat
I_C =Ladestrom,
t 1 Ladezeit

1) Abhängig von der Restkapazität sowie der

Temperatur des Akkupacks konnen die realen

Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden:

0^ bis 40^

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerat der Schutzklasse II

Wechselstrom

Volledig geladen accompanies nicht opniew laden!
