Caratteristiche tecniche	Avvitatore a batteria METABO SE 18 LTX 4000, tensione 18V, coppia massima 400 Nm, velocit\u00e0 a vuoto 0-400/0-1600 giri/min.
Utilizzo	Ideale per avvitare e svitare su legno, metallo e materiali compositi.
Manutenzione e riparazione	Controllare regolarmente lo stato della batteria e degli accessori, pulire il motore e le ventilazioni per evitare il surriscaldamento.
Sicurezza	Indossare occhiali protettivi, guanti e assicurarsi che l\u2019area di lavoro sia sgombra. Non utilizzare in ambienti umidi.
Informazioni generali	Peso leggero, design ergonomico, compatibile con le batterie METABO della stessa gamma. Garanzia di 3 anni con registrazione.

Domande frequenti - SE 18 LTX 4000 METABO

Come si carica la batteria del METABO SE 18 LTX 4000?

Per caricare la batteria, inseriscila nel caricabatterie METABO e collegalo a una presa elettrica. Assicurati che la spia luminosa del caricabatterie indichi che la batteria \u00e8 in carica.

Cosa fare se l\u2019avvitatore non si avvia?

Verifica che la batteria sia correttamente carica e inserita. Assicurati inoltre che il blocco di sicurezza non sia attivato e che l\u2019interruttore funzioni correttamente.

Come si regola la coppia di serraggio sul METABO SE 18 LTX 4000?

Usa l\u2019anello di regolazione della coppia situato sul mandrino dell\u2019avvitatore per impostare il livello di coppia desiderato prima di iniziare a avvitare.

Che tipo di punte posso usare con questo avvitatore?

Il METABO SE 18 LTX 4000 \u00e8 compatibile con punte e inserti per viti da 1/4 di pollice (6,35 mm) per avvitatore. Assicurati di usare punte adatte al materiale su cui lavori.

Come si pulisce il mio avvitatore METABO SE 18 LTX 4000?

Scollega la batteria e usa un panno morbido per pulire l\u2019esterno dell\u2019avvitatore. Evita di usare liquidi o detergenti abrasivi.

Il METABO SE 18 LTX 4000 \u00e8 impermeabile?

Questo avvitatore non \u00e8 progettato per essere impermeabile. Evita di esporlo all\u2019acqua o a condizioni umide per garantirne il corretto funzionamento.

Come posso ottenere una sostituzione della batteria?

Contatta il servizio clienti METABO o visita un rivenditore autorizzato per informazioni sulla sostituzione della batteria.

Qual \u00e8 il peso del METABO SE 18 LTX 4000?

L\u2019avvitatore pesa circa 1,8 kg senza la batteria.

Si pu\u00f2 usare il METABO SE 18 LTX 4000 per lavori pesanti?

S\u00ec, il METABO SE 18 LTX 4000 \u00e8 progettato per lavori di avvitamento e foratura su materiali vari, ma assicurati di rispettare le specifiche di coppia e profondit\u00e0.

Come posso sapere se la mia batteria deve essere sostituita?

Se la batteria non mantiene pi\u00f9 la carica o la durata d\u2019uso si riduce notevolmente, potrebbe essere il momento di sostituirla.

MANUALE UTENTE SE 18 LTX 4000 METABO

it Istruzioni originali 16

es Manual original 19

pt Manual original 22

sv Bruksanvisning i original 25

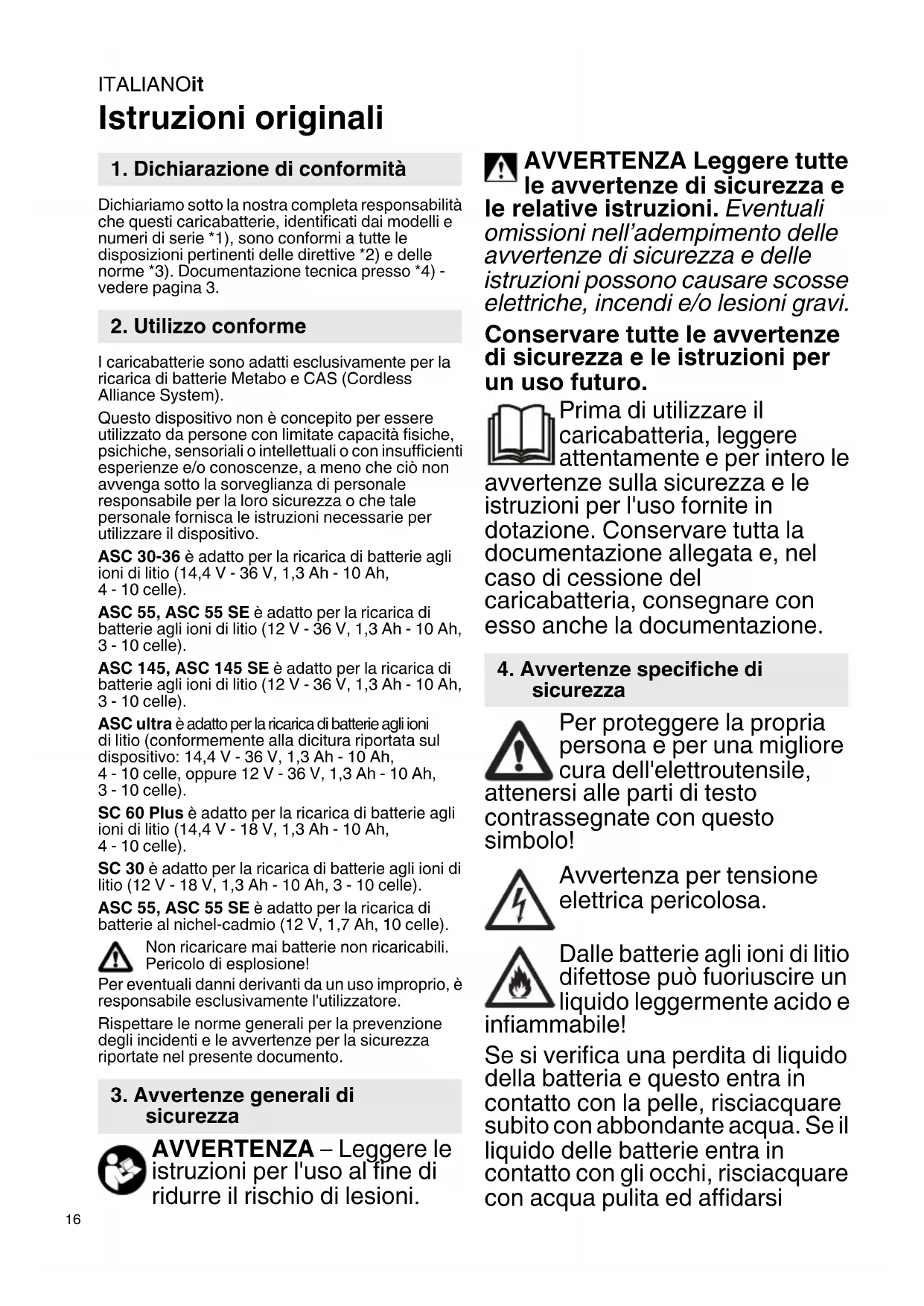

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeroi di seri ^1 ), sono conformi a tutte le disposizioni pertinenti delle direttive ^2 ) e delle norme ^3 . Documentazione tecnica presso ^4 ) - vedere pagina 3.

2. Utilizzo conforme

I caricabatterie sono adatti esclusivamente per la ricarica di batterie Metabo e CAS (Cordless Alliance System).

Questo dispositivo non è concepito per essere utilizzato da persona con limitate disponța fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga molto la sorveglianza di personale responsable per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.

ASC 30-36 è adatto per la ricarica di batterieagli ioni di litio (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterieagliioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 nelle).

ASC 145, ASC 145 SE è adatto per la ricarica di batterieagliioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 nelle).

ASC ultra è adatto per la ricarica di batterieagliioni di litio (conformmente alla dicitura riportata sul dispositivo: 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle, oppure 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

SC 60 Plus è adatto per la ricarica di batterieagli ioni di litio (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 delle).

SC 30 è adatto per la ricarica di batterieagliioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.

Rispettare le norme generali per la prevenzione degli incidenti e le avventenze per la sicurezza riportate nel presente documento.

3. Avvertenze generali di sicurezza

AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avventenze di sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzato il caricabatteria, leggere attendamente e per intero le

avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare conessoanche la documentazione.

4. Avverenze specifiche di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile,

attenersi alle parti di testo contrassegnate con questo symbolo!

Avverenza per tensione elettrica pericolosa.

Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e nabile!

Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi

immediamente alle cure di un medico!

Non ricaricare le batterie più cariche!

Solo per uso in ambienti interni.

Proteggere il caricabateria dall'umidità!

Non consentire mai ai bambini di utilizzare il disposativo.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!

Riporre il caricabatteria lontano alla portata dei bambini!

In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!

Non insere oggetti nelle feritoie di aerazione del caricabatteria - Pericolo di scossa elettrica o di cortocircuito!

Non utilizzato batterie difettose! Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.

5. Sintesi

Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli appearecchi.

1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso

6. Messa in funzione

Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello.

Apparecchi come dato, che generano corrente continua potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un appearecchio di tipo F o superiore, con corrente di aperture max. di 30mA

Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libero. Distanza minima rispetto ad altri oggetti: almeno 5 cm!

6.1 Autotest

Inserire la spina di alimentazione.

La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorpora funzione per ca. 5 secondi.

7. Utilizzo

7.1 Ricarica della batteria

Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).

La spia di funzionamento (3) lampeggia.

Nota: per visualizzare il livello di carica delle batterieagli ioni di litio, per prima casa estrarre la batteria dal caricabatteria, quando premere il tasto sulla batteria.

7.2 Carica di mantenimento

Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.

La batteria può rianere all'interno del caricabatteria e, in quello modo, è sempre pronta per l'uso.

100%

La spia di funzionamento (3) si accende in modo permanente.

8. Anomalia

8.1 La spia di avviso (4) si accende in modo permanente

La batteria noniene ricaricata. Temperatura troppo alta/troppo Bassa. Se la temperatura della batteria è compresa tra 0^ e 50^ , il processo di ricarica inizia automaticamente.

8.2 La spia di avviso (4) lampeggia

• La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.

ITALIANOit

• La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.

9. Riparazione

Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettrici st specializzati!

Per evitare eventuali pericoli, quando il cavo dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.

10. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet

trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di ricericlaggio eco-compatible.

11. Dati tecnici

Vedere pagina 3.

U	= range di tensione delle batterie
C	= capacità delle batterie
Ic	= corrente di carica
t	= tempo di ricarica

1) I tempi di carica reali possono variare dai valori indicati in funzione della energia. Il meccere nonché della temperatura della batteria.

Temperatura ambiente consigliata durante la ricarica: da 0^ a 40^ .

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.

□ Apparecchiatura della classe di protezione II

~ Corrente alternata
