KASUTUSJUHEND HC452400EB AEG-ELECTROLUX

Täname teid selle AEG toote valimise eest. Lõime toote, mis tagab teile aastateks laitmatu toimimise ning lisasime teie elu lihtsamaks ja kergemaks muutvaid innovaatilisi tehnoloogiaid – omadusi, mida te tavaliste seadmete juures ei pruugi leida. Leidke mõni minut aega ning lugege, kuidas seadmega parimaid tulemusi saavutada. Külastage meie veebisaiti: Leiate nõuandeid, brošüüre, veaotsingu, teavet teeninduse kohta: www.aeg.com Võite registreerida oma toote parema teeninduse saamiseks: www.aeg.com/productregistration Saate osta lisaseadmeid, tarvikuid ja originaalvaruosi: www.aeg.com/shop KLIENDITEENINDUS Soovitame alati kasutada originaalvaruosi. Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed. Andmed leiate andmesildilt. Mudel, tootenumber (PNC), seerianumber. Hoiatus / oluline ohutusinfo. Üldine info ja nõuanded Keskkonnainfo Jäetakse õigus teha muutusi. EESTI 211. OHUTUSINFO Enne seadme paigaldamist ja kasutamist lugege kaasa‐ solev juhend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigas‐ tuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada.

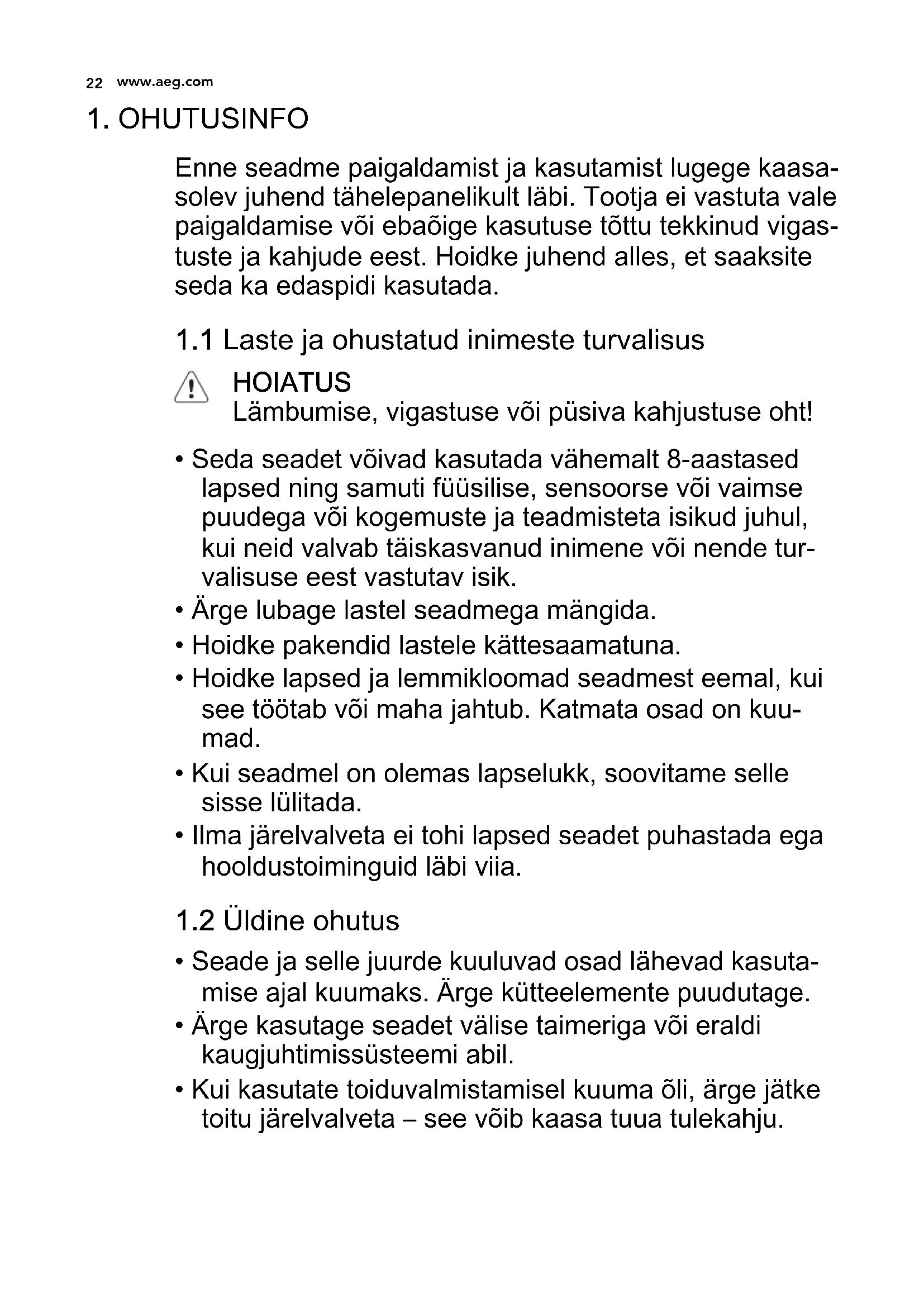

1.1 Laste ja ohustatud inimeste turvalisus

HOIATUS Lämbumise, vigastuse või püsiva kahjustuse oht!

• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning samuti füüsilise, sensoorse või vaimse puudega või kogemuste ja teadmisteta isikud juhul, kui neid valvab täiskasvanud inimene või nende tur‐ valisuse eest vastutav isik.

• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab või maha jahtub. Katmata osad on kuu‐ mad.

• Kui seadmel on olemas lapselukk, soovitame selle sisse lülitada.

• Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia.

• Seade ja selle juurde kuuluvad osad lähevad kasuta‐ mise ajal kuumaks. Ärge kütteelemente puudutage.

• Ärge kasutage seadet välise taimeriga või eraldi kaugjuhtimissüsteemi abil.

• Kui kasutate toiduvalmistamisel kuuma õli, ärge jätke toitu järelvalveta – see võib kaasa tuua tulekahju.

www.aeg.com• Ärge kunagi üritage kustutada tuld veega, vaid lülita‐ ge seade välja ja katke leek näiteks kaane või tule‐ kustutustekiga.

• Ärge hoidke keeduväljadel esemeid.

• Ärge kasutage pliidi puhastamiseks aurupuhastit.

• Metallesemeid – nuge, kahvleid, lusikaid ega potikaa‐ si ei tohiks pliidipinnale panna, sest need võivad kuu‐ meneda.

• Kui klaaskeraamiline pind on mõranenud, lülitage seade välja, et vältida võimalikku elektrilööki.

• Pärast kasutamist lülitage nupu abil pliidielement väl‐ ja; ärge jäätke lootma üksnes nõudetektorile.

HOIATUS Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasas olevaid pai‐ galdusjuhiseid.

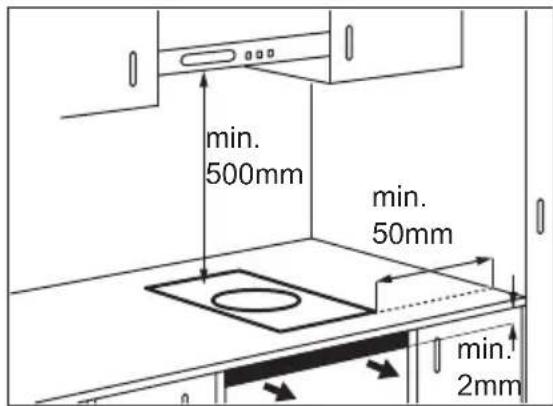

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Olge seadme teise kohta viimisel ette‐ vaatlik, sest see on raske. Kasutage alati kaitsekindaid.

• Kaitske lõikepindu niiskuskahjustuste eest sobiva tihendi abil.

• Kaitske seadme põhja auru ja niiskuse eest.

• Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või akna avamisel seadme pealt maha kukkuda.

• Kui paigaldate seadme sahtlite kohale, siis jälgige, et seadme põhja ja ülemi‐ se sahtli vahele jääks piisavalt ruumi õhuringluse jaoks.

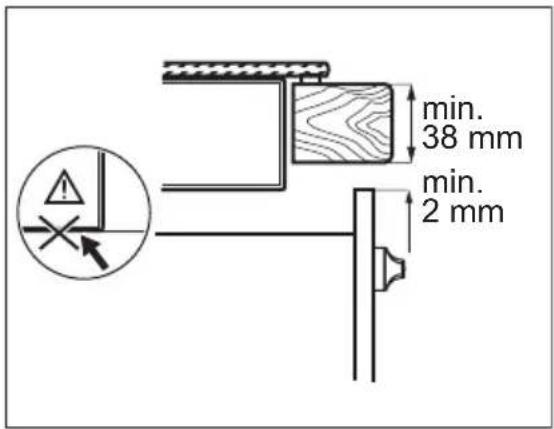

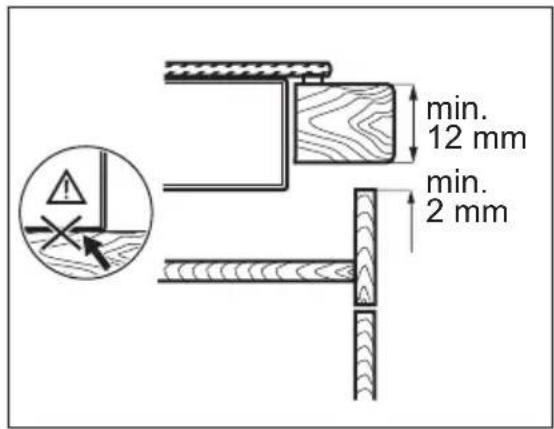

• Veenduge, et tööpinna ja alloleva kapi vahele jääks 2 mm ventilatsiooniruumi. Garantii ei hõlma ebapiisava ventilat‐ siooniruumi tõttu tekkinud kahjustusi.

• Seadme põhi võib minna kuumaks. Põhjale juurdepääsu tõkestamiseks on soovitatav seadme alla paigaldada eralduspaneel. Elektriühendus HOIATUS Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Seade peab olema maandatud.

• Enne mis tahes toimingute läbiviimist veenduge, et seade on vooluvõrgust eemaldatud.

• Kasutage õiget elektrijuhet.

• Vältige elektrijuhtmete sassiminekut.

• Veenduge, et toitejuhe või -pistik ei puutuks vastu kuuma seadet või toidu‐ nõusid, kui te seadme lähedalasuvas‐ se pistikupesasse ühendate.

• Veenduge, et seade on õigesti paigal‐ datud. Lahtiste või valede toitejuhtme‐ te või -pistikute kasutamisel võib kon‐ takt minna tuliseks. EESTI 23• Veenduge, et paigaldatud on põrutus‐ kaitse.

• Paigaldage juhtmetele tõmbetõkis.

• Veenduge, et te ei vigastaks toitepisti‐ kut ega -juhet. Vigastatud toitejuhtme vahetamiseks võtke ühendust teenin‐ duskeskusega.

• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsioo‐ niseadisega. Isolatsiooniseadise lahu‐ tatud kontaktide vahemik peab olema vähemalt 3 mm.

• Kasutage ainult õigeid isolatsioonisea‐ diseid: kaitselüliteid, kaitsmeid (keer‐ mega kaitsmed tuleb pesast eemalda‐ da), maalekkevoolu kaitsmeid ja kon‐ taktoreid.

HOIATUS Vigastuse, põletuse või elektri‐ löögioht!

• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui see on olemas).

• Ärge jätke töötavat seadet järelevalve‐ ta.

• Ärge kasutage seadet märgade käte‐ ga või juhul, kui seade on kontaktis veega.

• Ärge pange söögiriistu või potikaasi keeduväljadele. Need võivad minna kuumaks.

• Lülitage keeduväli pärast kasutamist alati välja. Ärge usaldage üksnes nõu‐ detektorit.

• Ärge kasutage seadet tööpinna ega hoiukohana.

• Kui seadme pinda peaks tekkima mõ‐ ra, tuleb seade kohe vooluvõrgust lahti ühendada. Elektrilöögioht!

• Inimesed, kellel on südamestimulaa‐ tor, peaksid töötavatest induktsiooni‐ väljadest hoiduma vähemalt 30 cm kaugusele.

• Kui panete toiduained kuuma õlisse, võib see hakata pritsima. HOIATUS Plahvatuse või tulekahju oht!

• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamisel õli või rasvu, hoid‐ ke need eemal lahtisest leegist või kuumadest esemetest.

• Väga kuumast õlist eralduvad aurud võivad iseeneslikult süttida.

• Kasutatud õli, milles võib leiduda toi‐ dujääke, võib süttida madalamal tem‐ peratuuril kui kasutamata õli.

• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale. HOIATUS Seadme vigastamise või kahjus‐ tamise oht!

• Ärge pange tuliseid nõusid juhtpanee‐ lile.

• Ärge laske keedunõudel kuivaks kee‐ da.

• Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kuk‐ kuda. Pliidi pind võib puruneda.

• Ärge lülitage keeduvälju sisse tühjade nõudega või ilma nõudeta.

• Ärge asetage seadmele alumiinium‐ fooliumit.

• Malmist, alumiiniumist või katkise põh‐ jaga nõud võivad klaas- või klaaske‐ raamilist pinda kriimustada. Kui teil on vaja nõusid pliidil liigutada, tõstke need alati üles.

2.3 Hooldus ja puhastus

HOIATUS Seadme vigastamise või kahjus‐ tamise oht!

• Puhastage seadet regulaarselt, et väl‐ tida pliidipinna materjali kahjustumist.

• Ärge kasutage seadme puhastami‐ seks vee- või aurupihustit.

• Puhastage seadet pehme niiske lapi‐ ga. Kasutage ainult neutraalseid pu‐ hastusaineid. Ärge kasutage abrasiiv‐ seid tooteid, küürimisšvamme, lahus‐ teid ega metallist esemeid.

www.aeg.com2.4 Jäätmekäitlus HOIATUS Lämbumis- või vigastusoht!

• Seadme õige kõrvaldamise kohta saa‐ te täpsemaid juhiseid kohalikust oma‐ valitsusest.

• Eemaldage seade vooluvõrgust.

• Lõigake toitekaabel seadme küljest lahti ja visake ära.

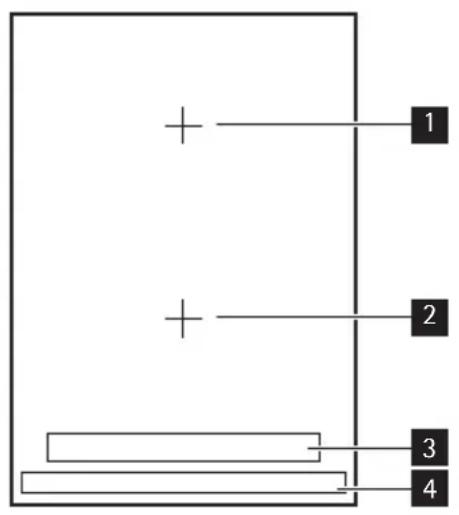

3200 W toite funktsiooniga 2300 W induktsioonkeeduväli

3200 W toite funktsiooniga 2300 W induktsioonkeeduväli

Kasutage seadmega töötades sensorvälju. Näidikud, indikaatorid ja helid näitavad, millised funktsioonid on sees. sensorväli funktsioon

Seadme sisse- ja väljalülitamiseks.

Juhtpaneeli lukustamiseks/avamiseks.

Funktsiooni STOP+GO sisse- ja väljalü‐ litamiseks. EESTI 25sensorväli funktsioon

Sildühenduse funktsiooni sisse- ja välja‐ lülitamiseks.

Soojusastme näit Näitab soojusastet.

Keeduväljade taimeri indikaa‐ torid Näitavad, millise keeduvälja jaoks on aeg määratud.

Näitab, et pöördloendustaimeri funktsi‐ oon on sisse lülitatud.

Näitab, et loenduse taimer või alarmkel‐ la funktsioon on sees.

Toitefunktsiooni aktiveerimiseks.

Aja pikendamiseks või lühendamiseks.

Keeduvälja valimiseks.

Taimeri funktsiooni määramiseks.

Juhtriba Soojusastme määramiseks.

3.3 Soojusastme kuvad

Digitaalne ekraan Kirjeldus Keeduväli on väljas

Keeduväli töötab Funktsioon soojashoid / on sees. Automaatne kiirsoojenduse funktsioon on sees Toite funktsioon on sees + number Tegemist on rikkega

OptiHeat Control (3-astmeline jääkkuumuse indikaator): keedab / soojashoid / jääkkuumus Lukk/lapselukk on sees Sobimatu või liiga väike keedunõu või ei ole keedunõu keeduväljal Automaatne väljalülitus on sees

3.4 OptiHeat Control (3-

astmeline jääksoojuse indikaator) HOIATUS \ \ Põletusoht jääksoo‐ juse tõttu! OptiHeat Control tähistab jääkkuumuse taset. Induktsiooniga keeduväljad tooda‐ vad vajalikku kuumust keedunõude põh‐ jas. Klaaskeraamika soojeneb nõu soo‐ juse tõttu.

Seadme käivitamiseks või seiskamiseks puudutage 1 sekundi vältel

4.2 Automaatne väljalülitus

Funktsioon seiskab seadme automaatselt, kui:

Kõik keeduväljad on välja lülitatud (

• Pärast seadme käivitamist ei määrata soojusastet.

• Kui juhtpaneelile on midagi maha läi‐ nud või asetatud (nõu, lapp vms) ja seda pole sealt 10 sekundi jooksul ee‐ maldatud. Helisignaal kõlab veidi aega ja seade lülitub välja. Eemaldage ese või puhastage juhtpaneeli.

• Seade läheb liiga kuumaks (nt kui pott on kuivaks keenud). Enne seadme uuesti kasutamist peab keeduväli pii‐ savalt jahtuma.

• Kasutate sobimatut keedunõud. Süm‐ bol süttib ja 2 minuti pärast lülitub keeduväli automaatselt välja.

• Keeduvälja pole välja lülitatud või soo‐ jusastet muudetud. Mõne aja möödu‐ des süttib ja seade lülitub välja. Vt allpool.

• Soojusastmete ja automaatse väljalüli‐ tuse aegade vahel on järgmised seo‐ sed:

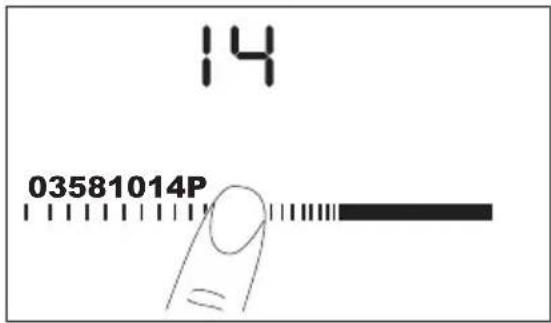

Puudutage juhtriba vajaliku soojusastme juures. Valiku muutmiseks liigutage sõr‐ me juhtribal. Ärge eemaldage sõrme juh‐ tribalt enne, kui õige soojusaste on saa‐ vutatud. Ekraanil kuvatakse soojusaste. 0 3 5 8 10 14 P

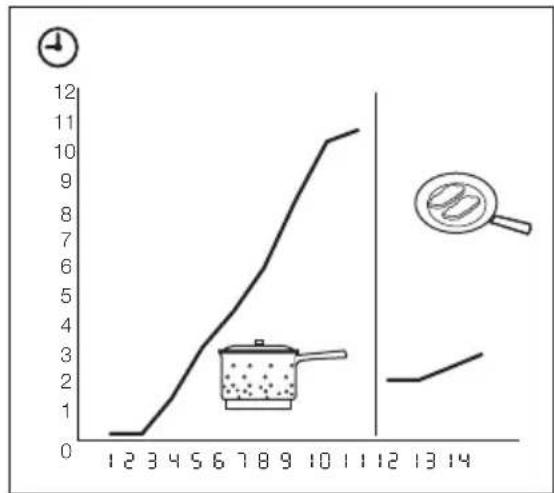

4.4 Automaatne kiirsoojendus

Automaatse kiirsoojenduse funktsiooni abil saavutate kiiremini soovitud soojus‐ astme. Selle funktsiooni puhul rakenda‐ takse mõnda aega kõrgeimat soojusas‐ tet (vt joonist) ning seejärel seda vähen‐ datakse, kuni jõutakse sobiva soojusast‐ meni. Automaatse kiirsoojenduse funktsiooni käivitamiseks:

Puudutage kohe sobivat soojusastet. Pärast 3 sekundit süttib ekraanil sümbol

Funktsiooni seiskamiseks muutke kuu‐ musastet.

4.5 Toite funktsiooni sisse ja

välja lülitamine Võimsusfunktsioon võimaldab indukt‐ siooniga keeduväljal suuremat võimsust kasutada. Võimsusfunktsiooni võib akti‐ veerida maksimaalselt 10 minutiks. Pä‐ rast seda lülitub induktsioonikeeduväli automaatselt soojusastmele 14. Sisselü‐ litamiseks puudutage , süttib. Väl‐ EESTI 27jalülitamiseks puudutage soojusastet

4.6 Sildühenduse funktsioon

Sildühenduse funktsioon ühendab kaks keeduvälja ja need töötavad nagu üks keeduväli. Määrake esmalt ühe keeduvälja soojus‐ aste. Sildühenduse funktsiooni käivitamiseks puudutage sümbolit . Soojusastme määramiseks või muutmiseks puudutage ühte juhtribadest. Sildühenduse funktsiooni seiskamiseks puudutage sümbolit . Keeduväljad töötavad teineteisest sõltumatult.

Toitehaldus jagab võimsuse kahe kee‐ duvälja vahel paaridena (vaadake joo‐ nist). Toitefunktsioon suurendab ühe paari kuuluva keeduvälja võimsuse mak‐ simumtasemele. Teise keeduvälja võim‐ sus väheneb automaatselt. Vähendatud võimsusega keeduvälja soojusaste va‐ heldub kahe taseme vahel.

Pöördloenduse taimer. Kasutage pöördloenduse taimerit, et määrata, kui kaua keeduväli sellel korral töötab. Seadke pöördloendustaimer pärast kee‐ duvälja valimist. Taimerifunktsiooni saab valida sisse lülitatud keeduväljadele, mille soojusaste on määratud.

• Keeduvälja valimiseks:puudutage jär‐ jest , kuni süttib vajaliku keeduvälja indikaator. Kui see funktsioon on sisse lülitatud, süttib

• Pöördloendustaimeri aktiveerimiseks: puudutage taimeri nuppu , et mää‐ rata aeg (

minutit). Kui kee‐ duvälja indikaator hakkab vilkuma ae‐ glasemalt, toimub aja pöördloendus.

• Järelejäänud aja kontrollimine: valige keeduväli, kasutades . Keeduvälja indikaator hakkab kiiresti vilkuma. Ekraanil kuvatakse järelejäänud aeg.

• Pöördloendustaimeri muutmiseks:vali‐ ge keeduväli, kasutades ja puudu‐ tage või .

• Pöördloenduse aja väljalülitamiseks: valige keeduväli, kasutades . Vaju‐ tage . Järelejäänud aeg loetakse maha kuni näiduni

. Keeduvälja in‐ dikaator kustub. Kui taimeri pöördloendus jõuab lõpule, kostab helisignaal ja

vilgub. Kee‐ duväli on välja lülitatud.

Heli väljalülitamiseks: puudutage Loenduse taimer Kasutage loenduse taimerit, et jälgida, kui kaua keeduväli ühe toiduvalmistami‐ se korra ajal töötab.

• Keeduvälja valimiseks (kui töös on rohkem kui 1 küpsetusväli):puudutage järjest , kuni süttib vajaliku keedu‐ välja indikaator. Kui see funktsioon on sisse lülitatud, süttib

• Loenduse taimeri sisselülitamiseks: Puudutage Sümbol kustub ja süttib.

• Et näha, kui kaua keeduväli töötab:va‐ lige keeduväli, kasutades . Keedu‐ välja indikaator hakkab kiiresti vilku‐ ma. Ekraanile kuvatakse keeduvälja tööaeg. Ekraanil kuvatakse kauem töötava keeduvälja tööaeg.

• Loenduse taimeri väljalülitamiseks: va‐ lige keeduväli abil ja puudutage

www.aeg.comvõi , et taimer välja lülitada. Sümbol kustub ja süttib. Kui samal ajal töötab kaks taime‐ rifunktsiooni, kuvab ekraan esi‐ mesena loenduse taimeri. Alarmkell. Taimerit võib kasutada alarmkellana, kui keeduväljad ei tööta. Puudutage

Aja valimiseks vajutage taimeri nuppu või . Kui aeg jõuab lõpule, kostab helisignaal ja

Funktsiooniga määratakse kõik kee‐ duväljad madalaima soojusastme - soo‐ jashoidmise seadele (

Kui töötab, ei saa soojusastet muuta. Funktsioon ei peata taimerifunktsioo‐ ni.

• Selle funktsiooni aktiveerimiseks puu‐ dutage . Süttib sümbol .

• Selle funktsiooni deaktiveerimiseks puudutage . Süttib soojusaste, mil‐ le enne määrasite.

Lukustada saab juhtpaneeli, mitte . See hoiab ära soojusastme kogemata muutmise. Valige kõigepealt soojusaste. Selle funktsiooni käivitamiseks puuduta‐

. Sümbol süttib 4 sekundiks. Taimer jääb sisselülitatuks. Selle funktsiooni peatamiseks puuduta‐

. Süttib soojusaste, mille varem valisite. Seadme väljalülitamisel lülitub välja ka see funktsioon.

See funktsioon hoiab ära pliidi juhusliku sisselülitamise. Lapseluku käivitamine

Käivitage pliit abil. Ärge määrake soojusastet.

Puudutage 4 sekundi vältel. Süttib sümbol

Lülitage pliit välja abil . Lapseluku väljalülitamine

Käivitage pliit abil. Ärge määrake soojusastet. Puudutage 4 sekundi vältel. Süttib sümbol

Lülitage pliit välja abil. Lapseluku tühistamine ühekordseks toiduvalmistamiseks

Käivitage pliit abil. Süttib sümbol

Puudutage 4 sekundi vältel. Mää‐ rake vähemalt 10 sekundi jooksul soo‐ jusaste. Pliiti saab nüüd kasutada.

Kui lülitate pliidi abil välja, töötab lapselukk uuesti.

4.12 OffSound Control (Helide

sisse ja välja lülitamine) Helide välja lülitamine Lülitage seade välja. Puudutage 3 sekundi vältel. Näidikud süttivad ja kustuvad. Puudutage 3 se‐ kundit. süttib, heli on sees. Puuduta‐

, süttib, heli on välja lülitatud. Kui see funktsioon on aktiveeritud, kuu‐ lete te helisid ainult järgmistel juhtudel:

• kui minutilugeja jõuab lõpule

• kui pöördloendus jõuab lõpule

• kui juhtpaneelile midagi asetatakse. Helide sisse lülitamine Lülitage seade välja. Puudutage 3 sekundi vältel. Näidikud süttivad ja kustuvad. Puudutage 3 se‐ kundit. süttib, sest heli on väljas. Puudutage , süttib. Heli on sees.

EESTI 295. VIHJEID JA NÄPUNÄITEID

Kasutage induktsiooni keedut‐ soonidel sobivaid nõusid Asetage keedunõu ristile, mis asub kasutataval keedupinnal. Katke rist täielikult. Toidunõu põhjas olev magnetosa pikkus peab olema vähemalt 125 mm. Induktsiooni keeduväljad kohan‐ duvad automaatselt nõu põhja suurusega. Suurema nõu puhul võite samaaegselt kasutada kah‐ te keeduvälja.

5.1 Induktsioonkeeduväljadele

sobivad keedunõud Induktsioonkeeduvälja puhul kuumutab tugev elektromagnet‐ väli keedunõusid kiiresti. Keedunõu materjal

• Õige: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhja‐ ga (vastava tootjapoolse markeering‐ uga).

• Vale: alumiinium, vask, messing, klaas, keraamika, portselan. Keedunõud võib kasutada induktsioonpliidil, kui …

• ... väike kogus vett hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.

• ... magnet tõmbab nõu enda külge kin‐ ni. Nõu põhi peab olema võimalikult paks ja sile.

• pragunemisheli: nõud on tehtud erine‐ vatest materjalidest (mitmekihiline põ‐ hi).

• vilistamine: te kasutate ühte või mitut keedutsooni suurel võimsusel ja nõud on tehtud erinevatest materjalidest (mitmekihiline põhi).

• ümisemine: te kasutate kõrget võim‐ sust.

• klõpsumine: toimub elektriline lülitumi‐ ne.

• sisisemine, sumisemine: ventilaator töötab. Kirjeldatud helid on normaalsed ega ole märgiks defektist.

5.3 Eneregia kokkuhoid

• Võimaluse korral pange nõu‐ dele alati kaas peale.

• Pange keedunõud keedutsoo‐ nile enne selle sisselülitamist.

5.4 Öko Timer (Ökotaimer)

Energia säästmieks lülitub kee‐ dutsooni soojendus välja varem, kui kostab mahalugemise taimeri signaal. Soojendamise aja vähe‐ nemine oleneb toiduvalmistamise tasemest ja ajast.

5.5 Küpsetusrakenduste näiteid

Soojusastmete ja keeduvälja tarbitava energia vahel otsest seost ei ole. Soojusastet suurendades ei suurenda te proportsionaalselt keeduvälja energiatar‐ vet. See tähendab, et keskmise soojusast‐ mega keeduväli kasutab vähem kui poolt oma võimsusest. Tabelis toodud andmed on ainult orientiirid.

Kasutuseesmärk Aeg Näpunäited Nominaalne energiatar‐

Valmistatud toidu soo‐ jashoidmiseks vastavalt vajadusele Pange keedunõule kaas peale 3 %

Hollandi kaste, sulata‐ mine: (või, šokolaad, želatiin)

Kalgendamine: kohe‐ vad omletid, küpseta‐ tud munad

Riisi ja piimatoitude keetmiseks vaiksel tu‐ lel, valmistoidu soojen‐ damiseks

25 - 50 min Vedeliku kogus peab

olema riisi kogusest vähemalt kaks korda suurem, piimatoite tuleb valmistamise ajal segada 8 – 13 %

katäit vedelikku 13 – 18 %

Kergelt praadimine: eskalopid, vasikaliha‐ rull juustuga, karbo‐ naad, kotletid, vorstid, maks, keedutainas, munad, pannkoogid, sõõrikud vastavalt vajadusele Pöörake poole aja möödudes 25 – 45 %

Tugevalt praadimine, praetud kartulid, selja‐ tükid, praelõigud

5 - 15 min Pöörake poole aja

möödudes 45 – 64 % 14 Vee ja pasta keetmine, liha pruunistamine (guljašš, paja‐ praad), friikartulite valmistamine 100 % Suure koguse vee keetmine. Toitefunktsioon on sisse lülita‐ tud.

6. PUHASTUS JA HOOLDUS

Puhastage seadet pärast igakordset ka‐ sutamist. Kasutage alati puhta põhjaga keedunõu‐ sid. EESTI 31HOIATUS Teravad objektid ja abrasiivsed puhastusvahendid kahjustavad seadet. Turvakaalutlustel ei tohi seadet puhastada aurupuhastite või kõrgsurvepuhastitega. Kriimustused või tumedad plekid klaaskeraamikal ei mõjuta sead‐ me tööd. Mustuse eemaldamiseks:

– Eemaldage kohe:sulav plast, plastkile ja suhkrut sisaldava toidu jäägid. Vastasel korral võib mus‐ tus seadet kahjustada. Kasutage spetsiaalset klaasikaabitsat. Pan‐ ge kaabits õige nurga all klaaspin‐ nale ja liigutage tera pliidi pinnal. – Eemaldage pärast seadme piisa‐ vat mahajahtumist:katlekivirõngad, veerõngad, rasvajäägid, metalse läikega värvimuutusega plekid. Kasutage spetsiaalset klaaskeraa‐ mika või roostevaba terase puhas‐ tusvahendit.

Puhastage seadet niiske lapi ja vä‐ hese koguse pesuainega.

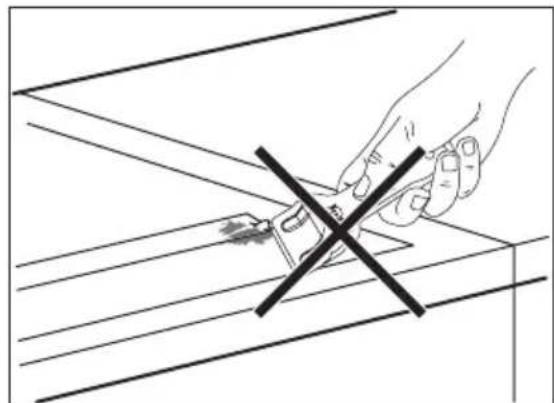

Lõpuks hõõruge seade puhta lapiga kuivaks. HOIATUS Klaasriba

• Ärge kasutage klaasriba või klaasriba ja keraamilise pinna vahele jääva vao puhastamiseks kaabitsaid ega tera‐ vaid esemeid. Klaasriba on kinnitatud keraamilise plaadi külge.

• Ärge asetage potte klaasribale.

• Jälgige hoolikalt, et potid ja pannid vastu klaasriba ei puutuks.

Probleem Võimalik põhjus ja lahendus Seadet ei saa käivitada või kasutada.

• Puudutasite korraga 2 või enamat sensorvälja. Puudutage ainult üht sensorvälja.

• Juhtpaneelil on vett või rasvapritsmeid. Pühkige juhtpaneel puhtaks

• Käivitage seade uuesti ja valige 7 sekundi jooksul soojusaste.

• Lapselukk või klahvilukk või STOP+GO on sisse lülitatud. Vt jaotist Igapäevane kasutamine. Kui seade välja lülitatak‐ se, kostab helisignaal. Katsite kinni ühe või mitu sensorvälja. Vaadake, et sensorväljad oleksid vabad. Jääkkuumuse indikaator ei lülitu sisse. Keeduväli ei ole kuum, sest see töötas vaid lühikest aega. Kui keeduväli peab olema tuline, kuid ei ole, pöörduge müügijärgsesse teenindusse. Soojusaste lülitub ühel soojusastmelt teisele. Toitehaldus on aktiivne. Vt jaotist Toitehaldus.

www.aeg.comProbleem Võimalik põhjus ja lahendus Kostab helisignaal ja seade käivitub ning lüli‐ tub uuesti välja. Viie se‐ kundi pärast kostab uuesti helisignaal. Väli on kinni kaetud. Vaadake, et sensorväljad oleksid vabad. süttib

• Automaatne väljalülitus on sisse lülitatud. Lülitage seade välja ja käivitage uuesti. süttib

• Keeduväljal pole keedunõud. Pange keedunõu keeduväljale.

• Kasutate sobimatut keedunõud. Kasutage sobivat keedunõud.

• Keedunõu põhja läbimõõt on selle keeduvälja jaoks liiga väike. Valige väiksem keeduväli. ja number süttivad. Seadmel ilmes tõrge. Ühendage seade mõneks ajaks vooluvõrgust lahti. Lülitage maja elektrisüsteemi kaitse välja. Lülitage see uuesti sisse. Kui süttib uuesti, pöörduge tee‐ ninduskeskusse. süttib Seadmel ilmnes tõrge, kuna keedunõu on tühjaks keenud. Keeduvälja liigse kuumuse vastane kaitse‐ mehhanism töötab. Automaatne väljalülitus on sisse lülitatud. Lülitage seade välja. Eemaldage kuum keedunõu. Pärast 30 sekundi möödumist lülitage keeduväli uuesti sisse. peaks kustuma, jääkkuumuse indi‐ kaator võib põlema jääda. Jahutage keedunõu pii‐ savalt maha ja kontrollige seda, lähtudes jaotisest Induktsioonkeeduväljale sobivad nõud. Kui puudutate paneeli sensorvälju, puudub sig‐ naal. Signaalid on välja lülitatud. Lülitage signaalid sisse (vt Heli juhtimine). Kui ülalkirjeldatud meetmete abil ei ol‐ nud võimalik probleemi kõrvaldada, pöörduge müügiesindaja või klienditee‐ ninduse osakonna poole. Esitage and‐ meplaadi andmed, kolmekohaline num‐ britest ja tähtedest koosnev klaaskeraa‐ mika kood (selle leiate keedupinna nur‐ gast) ja kuvatud veateade. Kui seadet on valesti kasutatud, ei tarvit‐ se klienditeeninduse tehniku või edasi‐ müüja töö isegi garantiiajal tasuta olla. Klienditeenindust ja garantiitingimusi puudutavad juhised leiate garantiibro‐ šüürist.

HOIATUS Vt ohutust käsitlevaid peatükke. Enne paigaldamist Enne seadme paigaldamist märkige andmeplaadilt üles alltoodud andmed. Andmesilt asub seadme korpuse põhjal.

8.1 Integreeritud seadmed

• Sisseehitatud seadmeid võib kasutada alles pärast seda, kui need on paigu‐ tatud sobivatesse standardile vastava‐ tesse sisseehitatud mööbliesemetesse ja tööpindadesse.

• Kui seadme toitejuhe on kahjustatud, tuleb see asendada spetsiaalse juht‐ mega (tüüp H05BB-F Tmax 90°C või üle selle). Pöörduge lähimasse teenin‐ duskeskusse.

8.3 Tihendi kinnitamine.

• Puhastage tööpinna väljalõikeosa.

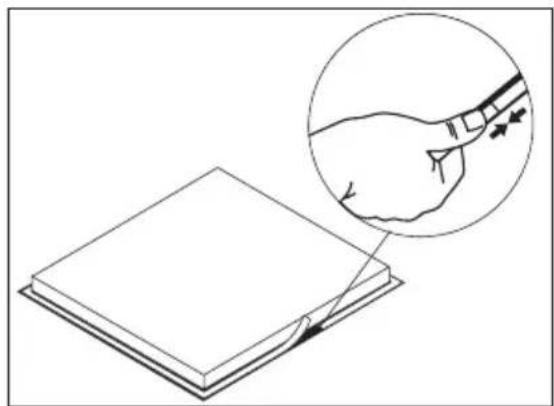

• Siduge seadme alumise serva küljes olev tihendiriba klaaskeraamilise pinna välise serva ümber. Ärge tihendit veni‐ tage. Jälgige, et lõigatud otsad jääksid ühe serva keskossa. Kui te seejärel ti‐ hendi parajaks lõikate (lisage seejuu‐ res mõni mm), seadke otsad kohakuti. Kui kasutate raami C-FRAME, lugege enne seadme paigaldamist läbi raamiga kaasasolev kasutusjuhend.

• Tihendage tööpinna ja klaaskeraamili‐ se pinna vaheline pragu silikooniga.

• Niisutage silikooni vähese seebivee‐ ga.

• Eemaldage liigne silikoon kaabitsaga.

8.5 Enam kui ühe seadme paigaldamine

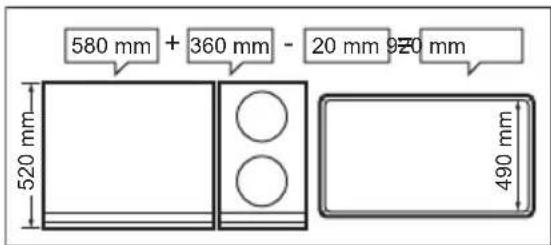

Lisaosad:ühendusriba(d), kuumakindel silikoon, kummiriba, kinnitusriba. Kasutage ainult spetsiaalset kuu‐ makindlat silikooni. 580 mm520 mm490 mm360 mm 20 mm 920 mm Valmislõigatud tööpind Kaugus seinast: vähemalt 50 mm Sügavus: 490 mm Laius : liitke kõigi integreeritavate sead‐ mete laiused ja lahutage 20 mm (vt ka "Ülevaade kõigi seadmete laiusest") Enam kui ühe seadme paigaldamine

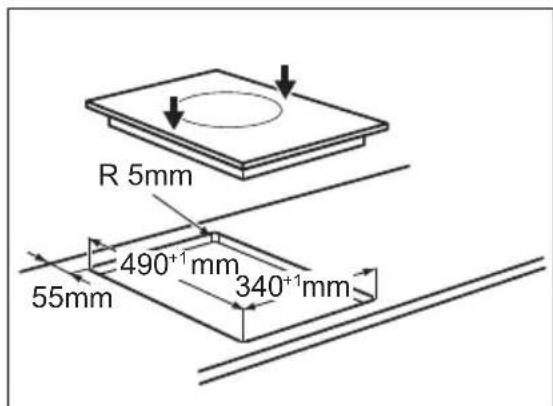

Märkige ära väljalõigatava tööpinna mõõdud ja saagige see välja.

Paigutage seadmed ükshaaval peh‐ mele alusele, näiteks tekile, alumine külg ülespoole.

Asetage esimene seade tööpinna väljalõikesse. Seadke ühendusriba tööpinna väljalõikele ja suruge poole laiuse ulatuses vastu seadet.

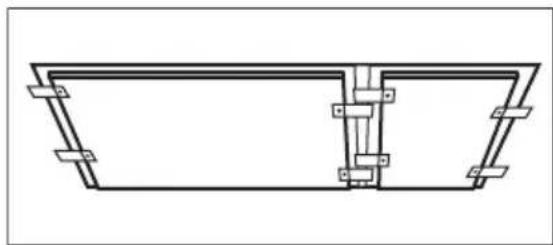

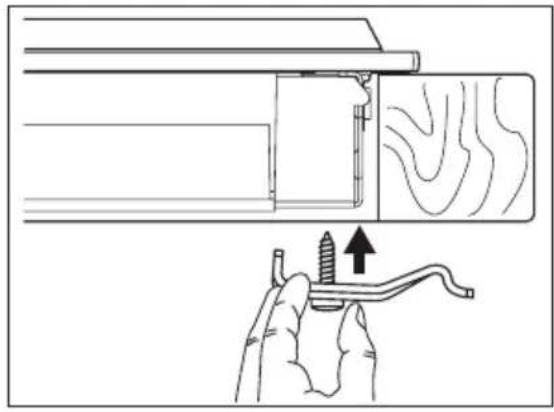

Keerake poolenisti kinni kinnitus‐ plaadid tööpinna ja ühendusriba all.

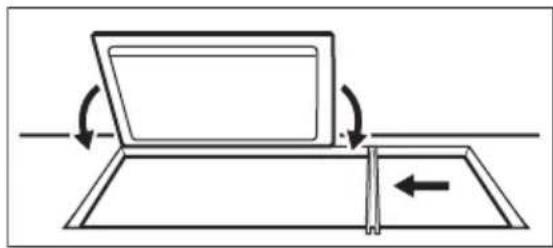

Asetage järgmine seade tööpinna väljalõikesse. Jälgige, et seadmete esiservad oleksid samal tasemel.

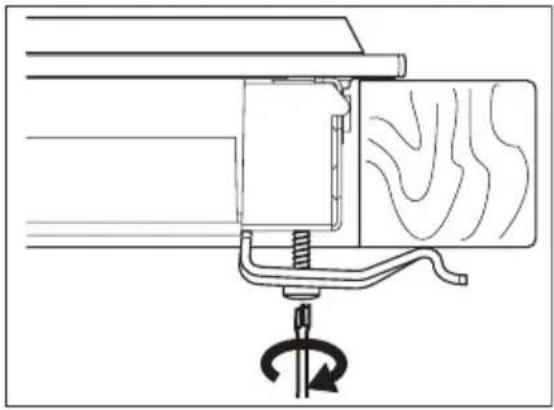

Kinnitage lõplikult kinnitusplaadi / kinnitusdetaili kruvid.

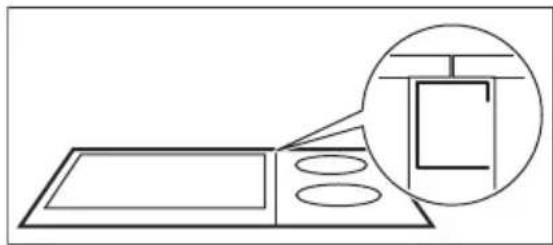

Tihendage tööpinna ja seadmete vahelised praod ning seadmete va‐ helised praod silikooniga.

Niisutage silikooni vähese seebivee‐ ga.

Suruge kummiriba kerget survet ra‐ kendades klaaskeraamilise pinna vastu ja viige see aeglaselt mööda pinda edasi.

Ärge katsuge silikooni enne, kui see on kõvaks muutunud (umbes üks päev).

Eemaldage väljasopistunud silikoon ettevaatlikult žileti abil.

Puhastage keraamiline pind täieli‐ kult.

www.aeg.com9. TEHNILISED ANDMED Model HC452400EB Prod.Nr. 941 560 804 00 Typ 55 FED 02 AU 220 - 240 V 50 - 60 Hz Induction 3,7 kW Made in Switzerland Ser.Nr. .......... 3,7 kW AEG Keeduväljade võimsus Keeduväli Nimivõimsus (maks. soo‐ jusaste) [W] Võimsusfunkt‐ sioon sisse lü‐ litatud [W] Võimsusfunkt‐ siooni maksi‐ maalne kes‐ tus [min] Keedunõu mi‐ nimaalne läbi‐ mõõt [mm] Tagumine – 210 mm 2300 W 3200 W 10 125 Eesmine –210

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
