KASUTUSJUHEND ACI ATLANTIC

Paigaldus- ja kasutusjuhend - Garantii -

ATLANTIC soojaveeboilerid on aastaid tutund oma korge kvalteedi ja tokindllepoolee.

Palun lugege ja järgige tâhelepaneli- kult paigaldus- ja kasutusjuhend nôudeid. Boiler peab olema paigaldatud lahtudes antud nôuetest ning koosko-las kehtivate normidega. Saïlitage seadme paigaldus- ja kasutusjuhend koos garantitialongiga.

Tahtis

Juhendis toodud ohutsnouded marksonaga "TAHTIS" omad prioretti kohlake kehtivate nouete ja paigaldusnormide ees.

Funktioneerimine

Elektrilised soojaaveboilerid on uhendatavad suvalisse tarbeveetorustiku. Neid on voimalik uhenada mitaraifiesse vooluvorku.

Silmas tuleb pidada, et iga valjunud sooja vee littriga siseneb boilerisse lller kalma vett. Boiler jabb kogu aeg veega taidetuks. On normala, ento boilerist korraga suure koguse sooja vee valjalaskmisel veetempatatur selles alaneb.

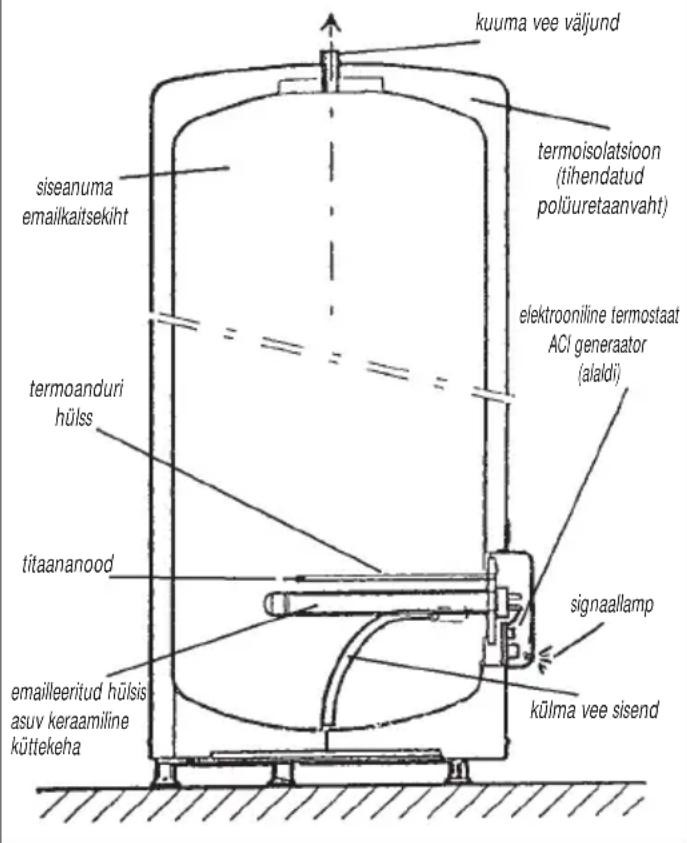

Verticaux sur socle - Vertical, floor-standing water heaters - Verticale boilers op voetstuk - Vertikaalsed jalgadel boilerid

Sailitada kasutaja poolt

Garantiiaeg :

• 5 aastat Boileris siseanumale ja kuttekeha hülse.
• 2 aastat vahetatavatele detailidele: flantsitihend, kuttekeha, termostaat.

• Terasest siseanum on moeldud vastu pidama toorohust oluliselt korgemale rohule. Siseanuma korrosioonikaitse on tagatud emailikihiga ja vortoitel kaitseanoodiga.
  Kuttekeha kujutab endast keraamilist padrunit, mis, asudes emailleeritud hulsis, ei puutveega vahetult kokku. Seega pole kuttekeha vahetuseks vaja boilerit veest tuhjendada.
• Termostaat kontrollib vee temperatuuri siseanumas.

Termostaat on tehases reguleeritud temperatuurile 65^ + / - 5

• Termostaat on voimaliku tekkida voivarikke puhuks varustatud ülekuumenemiskaitsmega, mis katkestab koheselt kuttekeha vooluvarustuse.
  Siseanum on kaitstud korrosiooni eest eriti norgal alalisvoolutoitel oleva titaanoodiga. Anoodi elektroonika kaitseb siseanumat nii toosoleva kui ka vooluvorgust eraldatud boileri korral (nait. oise tariifica kutmisel).

Vertikaalne jalgadel boiler keraamilise kuttekeha ja voortoitel titaananoodiga.

Boileri paigaldamine

TAHTIS

Boileri paigaldamise eest kannab hoolt ostja. Tootja / maaletooja / mujua ei vastuta kahjustuste eest, mis on tingitud ebaigest paigaldamisest voikäesoleva juhendi eiramisest.
Vältimaks soojakadusid torustikus, tuleb boiler paigaldada kasutuskohale voimalikult lahedale. Boiler tuleb paigaldada külmumiskindlasse ruumi.
Kui boiler paigaldatakse mitteeluruumi (laorum, kelder, garaz) tuleb torustik soojustada. Boilerit umbritsev temperatuur ei tohi kestvalt olla üle 40^ .

Seinale kinnitamise korral peab kinnitus taluma veega taidetud boileri kolmekordset kaalu. Soovitav on kasutada vahemalt 10mm konkse.
Boileri ja selle elektriosade hooldamise tarvis tuleb elektriosa kattekilbi ette (vertikaalsel seinaboileril alla) jatta vaba ruumi 500mm
Kui boiler on paigaldatud ripplae taha, pöningule voi eluruumide kohale, tuleb tagada vee avariivaljalaske voimalus. Viimane peab olemä uhendatud aravoolutorustikuga.

Vertikaalseseinaboileri(VM)paigaldamine

Haarderandid boileri otstes hölbstavad boileri tostmist.

Vertikaalne seinaboiler paigaldatakse seinale vertikaalselt nii, et vee sisend- valjundtorud jäkSID alla suunatuks. Kui sein ei ole piisavalt tugev kandmaks veega taidetud Boileri raskust, vib vertikaalse

seinaboileri toetada spetsiaalsele kolmjalale (lisavarustus, kusige boileri muunud kauplusest). Seinale kinnitamine on ka sel juhul kohustuslik. Boileri seinale kinnitamist holbustab abiist (lisavarustus, kusige boileri muunud kauplusest), mis kinnitatakse eelnevalt seinale ning millele "riputatakse" boiler.

Kinnituskohtade margistamiseks kasutada boileri pakendil toodud sablooni.

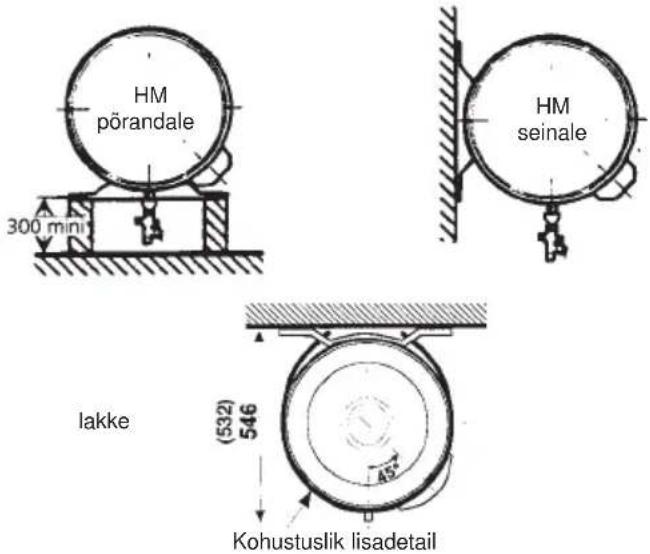

Horisontaalseinaboileri (HM) paigaldamine

Järgida vertikaalse seinaboileri paigaldamise juures too-dud soovitusi. Haarderandid on ka horisontaalboileritel. NB! VAGA TÄHTIS: Horisontaalsed boilerid on varustatud spetsiaalse anduriga, mis "poleb LABi" kui boiler paigaldatakse valesti, s.t. veetorud pole suunatud alla. Uus andur tuleb osta juba tasulise varuosana!

Paigaldamisel porandale tuleb boilerimolemad kronsteinid kinnitada boileril asuvatesse lisapoldiaukudese nii, et vee sisend- valjundtorud jaaksid suunatuks alla. Boileri ja poranda vahele peab kaitseklapi ja torustiku montaaziks jaama vaba ruumi 300~mm

Boileri kinnitamisel lakke tuleb kasutada kohustuslikku lisadetaili - vitsade komplekti, mis kinnitatakse kronsteini kulge, kronstein omakorda lakke (lisavarustus, kusige boileri münud kauplusest). Vee sisend-valjundtorud peavad jäama suunatuks alla.

Jalgadel soojaveeboileri (VS) paigaldamine

Boiler asetatakse küljesolevatele jalgadele. Seinalekinnitus pole vajalik.

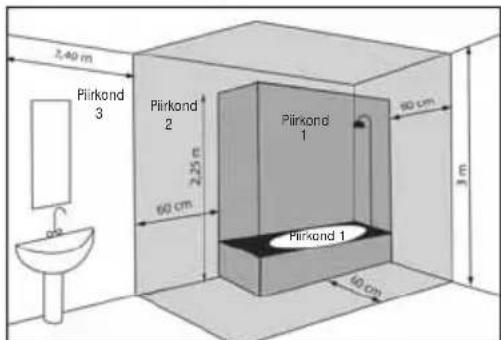

Boileri paigaldamine vannituppa

Soojaveeboiler tuleb paigaldada piirkonda 3, seega valjaspoole piirkondi 0,1,2.

Paigaldamisel lahtuda antud riigis kehtivatest normidest elektriseadmete paigaldamisel niiskettese ruumidesse.

Hudrauliline ühendamine

Hudrauliline uhendamine tuleb teostada lahtudes antud riigis kehtivatest normidest.

■ BOILERI VEETORUD

20 / 27 (50 L kuni 300 L) keermestatud otsaga terastorud.
Kulma vee sisend on tahistatud sinise voruga, kuuma vee valjund punase voruga.
Veetorude ostes olevad punane ja sinine otsik peavad torustikuga uhendamisel jäma om asukohta.

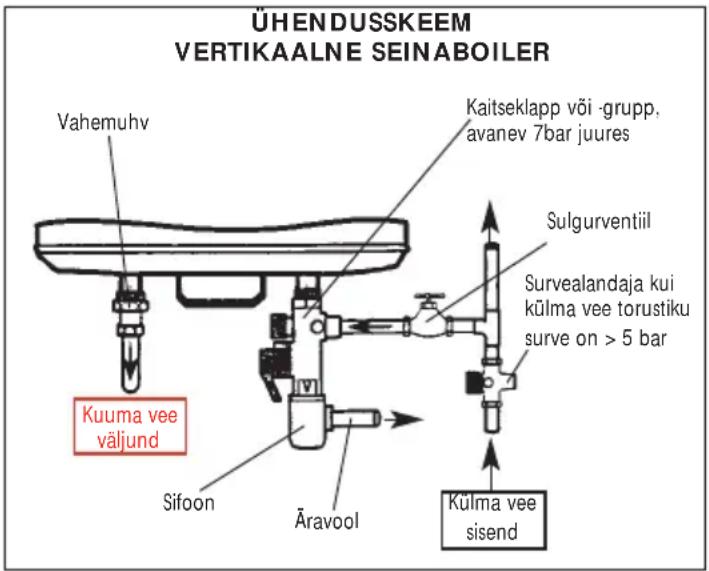

UHENDAMINE TORUSTIKUGA

Keerake kaasasolev kaitseklapp vahetult kulma vee sisendtoru kulge (garantiinouel!). NB! Kaitseklappi eithoi üle pingutada, see voib rikkuda klapi vedrumehhanismil!.
Keerake kaasasolev vahemuhv vahetult kuuma vee valjundtoru kulge (garantiinoe!).
- Torustikuga ühendamine teostage kas jäiga toru (nait. vask) voi teraspunutisega survevoolikute abi.
Boileri ühendamisel kulma vee vörku tuleb vahele monteerida sulgurventil, et Boileri tühjendamise vajadusel oleks voimalik pealevool sulgeda.
Juhul kui kasutatakse sunteteilisest (PER...) materjalist valmistatud torusid, on soovitav termostaatregulaator paigaldada veesoojendi valjundile. Termostaatregulaator seadistatakse vastavalt valitud kuttematerjali kuttevaartusele.

TAHTIS

Külma vee surve
torustikus on haril
kult alla 5 bari.
Kui surve on suu
rem, tuleb torustik
ku peale veemöödikut monteerida sur
vealandaja.

Elektrühendus

Soojaveeboilerid on konstrueeritud silmas pidades koiki ohutusnoueid.

Elektrühenduse teostamisel tuleb jargida antud riigis kehtivaid norme ja esitatavaid noueid. NB! Maandus on kohustuslik!

Paigalduseks on vajalik :

Mitmepooluseline luliti kontaktivahega vahemalt 3mm
Toitekaabel 3 × 2.5 ~mm ≈ uhefaasilisel (faas, null, maa) voi 4 × 2.5 ~mm ≈ kolmefaasilisel (3 faasi + maa) uhendamisel.
Maandusjuhe on kõigil ühendustel kollaroheline.

Boilerit on voimalik uhendada kahetariifesse vooluvorku, kuttes vett ösel ja tarbides seda päeval, mil boiler ei ole uhendatud vooluvörku. Korrosiooni eest kaitsev titaanood saab sel juhul omä paevase toite integreeritud akust. Antud režiimil tuleb silmas pidada, etaku vajab korralikuks laadimiseks vähemalt 8 tundi.

ELEKTRIühENDUSE TEOSTAMINE

Eemalda elektriosa kaitsekilp, kruvides lahti kinnituskuvi. Kaitsekilbi all on elektruhenduse skeem.
Boiler on teases seadistatud uhefaasili-seks (230V) uhenduseks.

Soovides ühendada boilerit kolmefaasiliselt (400V) peate asendama olesaleva ühefaasilise trukkskeeplaadi kolmefaasiliseplaadiga (kood 100000, lisavarustus, kusige boileri munud kauplusest). Selle paigaldamisel lahtuge plaadiga kaasas olevast juhendist.

• Ühendage toitekaabli otsad klemmlistule (termostaati pole vaja demonteerida).
• Ühendage kolla-roheline maandusjuhe maandussümboliga klemmile boileri flantsil.
  Paigaldage elektriosa kattekilp, jalgides tihendit.
  Kui on vaja muuta temperatuuri reguleeringut, lahtuge kattekilbi sisekuljel toodud instruktsoonidest.
  Keerake kinni kattekilbi kinnituskruvi.

SOOVITUSED

• Uhendusjuhtmed elektriosa kattekilbi allei tohi puutada vastu kuttekeha.
  Vahetu pistikühendus vooluvörku on keelatud, kuna boileril puudub kaablit korpuse kulge fikseeriv klamber.
  Maandus on kohustuslik.
  Enne elektritoite sisselulitamist veenduge, et boiler oleks veega taidetud. Vastasel juhul on voimatu Boilerit pingestada (aktiveerub nn kuiva kutte kaitse!).

TAHTIS

Elektritoite vahetu ühendamine küttekehale (jättes vahele termostaadi) on KEE-LATUD igasugustes oludes, kuna see on ohtlik - kaob kontroll koetava veetemperatureuuri üle!

Käivitamine

SOOJAVEEBOILERI VEEGA TAITMINE

Avage kuuma vee kraan.
Avage kulma vee pealevool boilerisse.
Kui kuuma vee kraanist hakkab vett voolama, on boiler veega taitunud.

• Kontrollige lekke puudumist torustiku jauhenduste juures. Vajadusel korvaldageleke.

■ SISSELÜLITAMINE

Lulitage elektritoide sisse.

• Möningane leke kaitseklapi aravooluavast vee soojenemise käigus ca. 15 - 30 minutipärast on loomulik, kuna lastakse valja liigne vesi, vältimaks üle 7 hari rohu tekki-mist Boileris.

Pärast boileri sisselulitamist kontrollige kaanel olevat signaaltuld.

• Tavareziimil peab signaaltuli pidevalt polema (24 tundi ööpevas):

oranz: soojendus + korrosionitorje

roheline: ainult korrosionitörje

MÄRKUS

Boileri soojenemise faasis vōib sōltuvalt vee kvaliteedist tekkida mīningane nn. "veekatla mūra". See on normaalne ning ei tāhenda mingit viga boileri juures.

Kodune hooldus

Boiler ei nōua kasutajalt erilist hooldust. Perioodiliselt tuleb jalgida, et pidevalt

poleks roheline ACI kontrollamp. Kui lamp ei pole, poorduda paigaldaja voi garantiiandja poole.

Spetsialisti poolt teostatav hooldus

Tagamaks boilerile pikka kasutusiga, tuleb teostada regulaarset professionaalset hooldust -esimest korda peale garantiiaja loppu, edasi soovitatavalt iga kahe aasta jarel :

• Katkestada elektrühendus, ühendada lahti toitekaabel klemmlistult.
• Ühendada lahti kaablipistik, eemaldada termostaat koos plastalusega.
  Tuhjendada boiler veest ning eemaldada flants koos kuttekehaga.
  Eemaldada boileri pohjast sinna ldestunud mustus, puhastada kuttekeha ja termoanduri hulsid. Voimaliku tekkinud katlaki eemaldamiseks ei tohi pindu kraapida -see voib vigastada emailikihti.
  Titaananood kontrolli ja hooldust ei vaja.
  Eemaldada kuttekeha hulst ning kon-trolida, et huli sisepind oleks puhas.

Paigaldada flants koos kuttekehaga, kasutades uut flantsitihendit ja pingutades flantsimutreid jark-jargult ristamisi.
Täita boiler veega, hoides kuuma vee kraani avatud, kuni sellest voolab vett - boiler on veega taitunud.
Olles veendunud lekke puudumises flant-sitihendi juures, paigaldada termostaat ja taastada elektrihendus.
Lekke puudumist tihendi juures kontrollida ka järgmisel paeval, vajadusel pingutada täiendavalt flantsimutreid.
- Kontrollida elektrijuhtmete olukorda.

Soovitused kasutajale

• Piirkondades, kus vesi on vaga kare, Th > 20^ , voib kasutada vee pehmendajat, tehes seda kooskolas kehtivate normidega. Garantii seelabi ei kao.

Boileri veest tuhjendamiseks toimige jargnevalt
a) katkestage elektrühendus
b) sulgege kulma vee pealevool
c) avage kuuma vee kraan
d) eemaldage kaitseklapp, kui see pole varustatud tuhjenduseadmega ning tuhjendage boiler labi kulma vee sisendtoru.

Kui kuuma vee kraanist ei tule vett voituleb auru, katkestage elektruhendus ja poorduge paigaldaja poole.

Pöletusohu vältimiseks:

• vannitubade ja dusiruumide torustikes on kuuma veemaksimaalne lubatud temperatuur 50^
• muude ruumide torustikes on kuuma veemaksimaalne lubatud temperatuur 60^

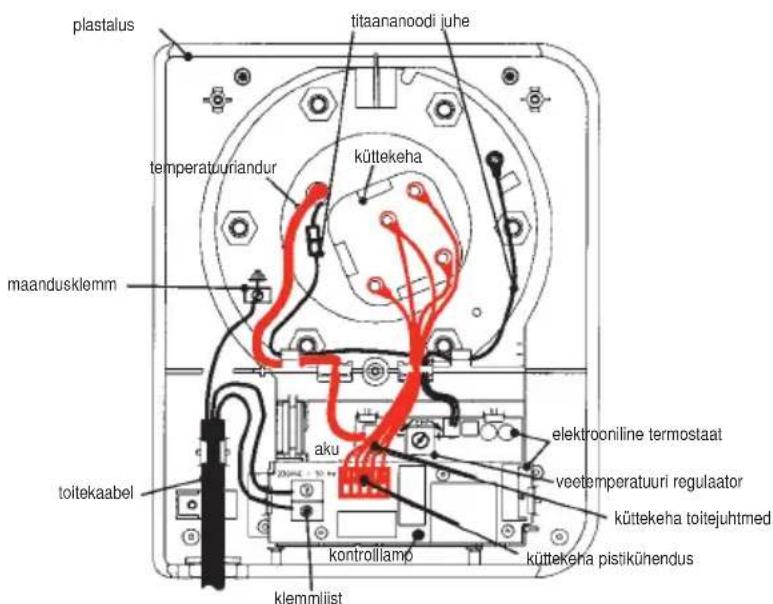

Vigadeotsing spetsialistile

Vigade otsingut teostagu professionaal.

Vea tüpp	Vöimalik pöhjus	Körvaldamine
✓ Puudub soe vesi	Boiler on varustatud kuiva kütte kaitsmega : kui boiler pole vett täs, on see aktiveeritud ega lase kütteke-ha pingestada.	Kontrollige vee olesasolu Boileris -avage kuuma vee kraan.
✓ Puudub küte✓ Puudub soe vesi	Puudub elektrühendus.	Kontrollige elektrühendust.
	Küttekeha võiSELLe juhtmestik viga-ne.	Kontrollige küttekeha kütteelemente ja juhtmestikku.
	Titaananoodi (ACI) ahel vigane: juhtmed kas valesti ühendatud või vigased.	Kontrollige titaanoodi juhtmeid.
	Boiler on paigaldatud vales asendis (kehtlb horisontaalse boileri HM korral).	Paigaldage boiler öiges asendis.Vahetage andur (tellitav varuosana)!
	Termostaadi andur valesti või puudull-kult ühendatud.	Kontrollige anduri ühendust.
✓ Vesi pole pilsavalt kuum	Termostaadi reguleering lllga madal.	Reguleering potentiomeetrit vastavalt juhendile elektriosa kattekilbi siseküljel.
	Kui kütteahelas on programmmell:vett on kõetud liiga lühikest aega.	Kontrollige programmkella.
	Küttekeha võiSELLe juhtmestik viga-ne.	Kontrollige küttekeha kütteelemente ja juhtmestikku.
✓ Kontrollamp ei põle	Lühis ACI juhtmestikus: puudusbiseanuma korrosioonikaitse.	Pöörduge garantiiandja poole.
	Esmane käivitus.	Esmasel käivitamisel või kui boiler pole pikka aega pinge all olud, suttib kon-trollamp ca. 15 minuti pärast.
✓ Öise tarilifiga kütmisel pääeval (kui boiler pole vooluvörgus) roheline kontrollamp ei põle	Titaananoodi toiteaku defektne.	Vahetage aku.
✓ Muu pöhjus		Pöörduge garantiiandja poole

Mügijärgne hooldus

Boileril on jargmised vahetatavad varuosad :

flantsitihend
- elektroonilise termostaadi komplekt
kuttekeha
kuttekeha hulss

Kasutada tohib vaid ATLANTIC varuosi.
Varuosade tellimisel nimetada boileri tüpp,
maht, elektrühendus, tehasenumer.
Andmed saate boileri küljes olevalt
tootjaetiketilt.

Suvalisi elektröid Boileri juures tohib teostada vaid spetsialist.

Garantiitingimused

Garantiiaja sāilivuse eelduseks on kæsoleva juhendi nōuetest kinnipidamine.

Eriti rohutame:

Boileri oige paigaldamine. Seinaboilerite veetorud peavad kogil paigaldusviisidel jaama alla suunatuks. Ka horisontaalboileri paigaldamisel porandale voi lakke.
- Oige ühendus külmaveevörku. Ühendamisel sooja-veevörku katkeb garantii.
Oige elektruhendus.
Maanduse olemasolu.
Kaitseklapi ühendamine vahetult boileri kulma veesisendtorule.
- Kaitseklapi tokorras olek - klapp pole vigastatud ülekeeramise tottu.
- Oige veega taitmine - kuni lahtisest kuumaveekraanist voolab vett.
Kaasasoleva vahemuhvi ühendamine vahetult kuuma vee valjundtorule.
Paigaldamine külmumiskindlasse ruumi.

Garantiireklameerimisel tuleb boiler jatta tooasendisse kuni garantiispetsialisti saabumiseni. Lahtiuhendatud Boileri puhul pole reklamatsiooni voimalik arvestada garantii raames.
Garantii naeb ette garantiispetsialisti poolt garantiile alluvaks praagiks tunnistatud osade valjavahetamist. Kahjutasunouded on valistatud.
Vale valjakutse garantii raames on tasuline. Mittetasumisel katkeb garantii. Seega kontrrollige hoolikalt antud juhendi nouetest kinnipidamist!
Garantii kehtib ainult Eesti Vabariigi territoriumil.
Garantii teie boilerile annab :

AS PLASTOR

Hoiu 7, 76401 Laagri, Harju mk.

Tel. [phone]

[e-mail]

www.plastor.ee

Garantii ei kehti

Vee mustusest tingitud kaitseklapi ummistumise korral (soovitame filrit kulmaveevorku).
Toitepinge kōikumise vōi boilerile mittevastavuse korral, elektriliste ülepingete vōi valgu korral.
Vigaste lisaseadmete (kraanid jms.) tottu tekkinud rikete puhul.
Keemiliste voi elektroeemiliste mojude tulemusena tekkinud rikete puhul.

Välismöjudest tekkinud rikete puhul.
Joogivee normatiividest körvale kalduva veekasutamise puhul.
Veesurvey puhul üle 5 bari, kui pole monteeritud survealandajat.
Katlakivi ebanormaalse tekke korral.
Vööraste (mitte ATLANTIC) varuosade kasutamise korral.
