Toote tüüp	Elektriboiler (akumulatsiooniga veesoojendi)
Bränd	Atlantic
Mudel	Square
Saadaval olevad mahud	15L, 30L, 50L (S3) ja teised (S4) vastavalt seeriale
Elektrivarustus	220-240 V AC, jäik kaabel 2,5 mm²
Nimisurve	7 bar (0,7 MPa) või 9 bar (0,9 MPa) vastavalt mudelile
Hüdrauliline ühendus	Külma vee sisselaskeava 3/4" (S4) või 1/2" (S3), kuuma vee väljalaskeava dielektrilise ühendusega
Seatud temperatuur	65 °C + 5 °C (reguleeritav termostaadiga)
Kaitse ülerõhu eest	Ohutusgrupp (standard EN 1487) + rõhualandaja, kui >5 bar
Termokaitse	Jah, käsitsi taastatav
Paigaldus	Vertikaalne või horisontaalne (mitmeasendilised mudelid), seinale kinnitamine, külmumiskindel ja ligipääsetav ruum
Regulaarne hooldus	Tühjendusorganit tuleb igakuiselt käivitada; vahetage magneesiumanood iga 2 aasta tagant
Katlakivi eemaldamine	Eemaldage katlakivimuda ilma emailitud pindu kraapimata
Vahetatavad osad	Termostaat, tihendid, kütteelement, anood, ühenduskaabel, küttekeha
Garantii	2 aastat seaduslik + kommertsgarantii paagile (1 või 3 lisaaastat)
Standardid	Direktiivid 2004/108/EÜ (EMC) ja 2006/95/EÜ (madalpinge)
Keskkond	Mitte visata olmejäätmete hulka, taaskasutada kogumispunktis

Korduma kippuvad küsimused - Square ATLANTIC

Kuidas paigaldada Square veesoojendit õigesti?

Paigaldage seade külmumiskindlasse ruumi, seinale, mis talub selle täiskaalu. Ühendage külma vee sisselaskeava uue ohutusgrupiga (3/4" või 1/2" vastavalt mudelile), mis vastab standardile EN 1487. Kasutage dielektrilist ühendust kuuma vee väljalaskeaval. Elektriliselt ühendage 2,5 mm² kaabliga ja 30 mA rikkevoolukaitsmega.

Mida teha, kui vett voolab pidevalt äravoolutorust?

Tilkuv vool on kütmise ajal normaalne (paisumine). Kui vool on pidev või esineb auru, lülitage elektrivarustus välja ja võtke ühendust spetsialistiga.

Kuidas hooldada magneesiumanoodi?

Vahetage anood iga 2 aasta tagant või kui selle läbimõõt on alla 10 mm. Tühjendage seade, demonteerige kütteelement, vahetage anood ja tihend, seejärel pange kokku pingutades mutreid risti.

Miks termokaitse rakendub?

Termokaitse rakendub ülekuumenemise korral. Lülitage vool välja, kontrollige elektrilist ühendust, seejärel taastage käsitsi. Kui rakendumine kordub, vahetage termostaat.

Millist veesurvet on vee soojendamiseks vaja?

Nimisurve on 7 või 9 baari sõltuvalt mudelist. Kui toitesurve ületab 5 baari, paigaldage rõhualandaja (ei ole kaasas).

Kas veesoojendit saab paigaldada vannituppa?

Ei, ärge paigaldage seda köitevöönditesse V0 ja V1 (ohutsoonid). Ette näe kogumisalus äravooluga, kui seade on eluruumi kohal.

Kuidas reguleerida vee temperatuuri?

Termostaat on tehases reguleeritud 65°C-le (+5°C). Legionelloosi vältimiseks tagage vähemalt kord päevas temperatuuri tõus 60°C-ni. Ärge kunagi lühisestage termostaati.

Kui pikk on garantii?

Seaduslik garantii on 2 aastat. Lisaks antakse kommertsgarantii paagile ja emailitud küttekehale: +1 aasta (kokku 3 aastat) või +3 aastat (kokku 5 aastat) sõltuvalt mudelist.

Kuidas eemaldada veesoojendist katlakivi?

Tühjendage seade, eemaldage kütteelement ja eemaldage settinud katlakivimuda. Ärge kraapige emailitud pindadele kinnitunud katlakivi, et neid mitte kahjustada.

Mida teha, kui seade lekib ühenduste juurest?

Kontrollige torude ja ukse tihendi tihedust. Kui leke püsib, pingutage mutreid mõõdukalt. Kui leke jätkub, sulgege vesi ja elekter ning võtke ühendust spetsialistiga.

KASUTUSJUHEND Square ATLANTIC

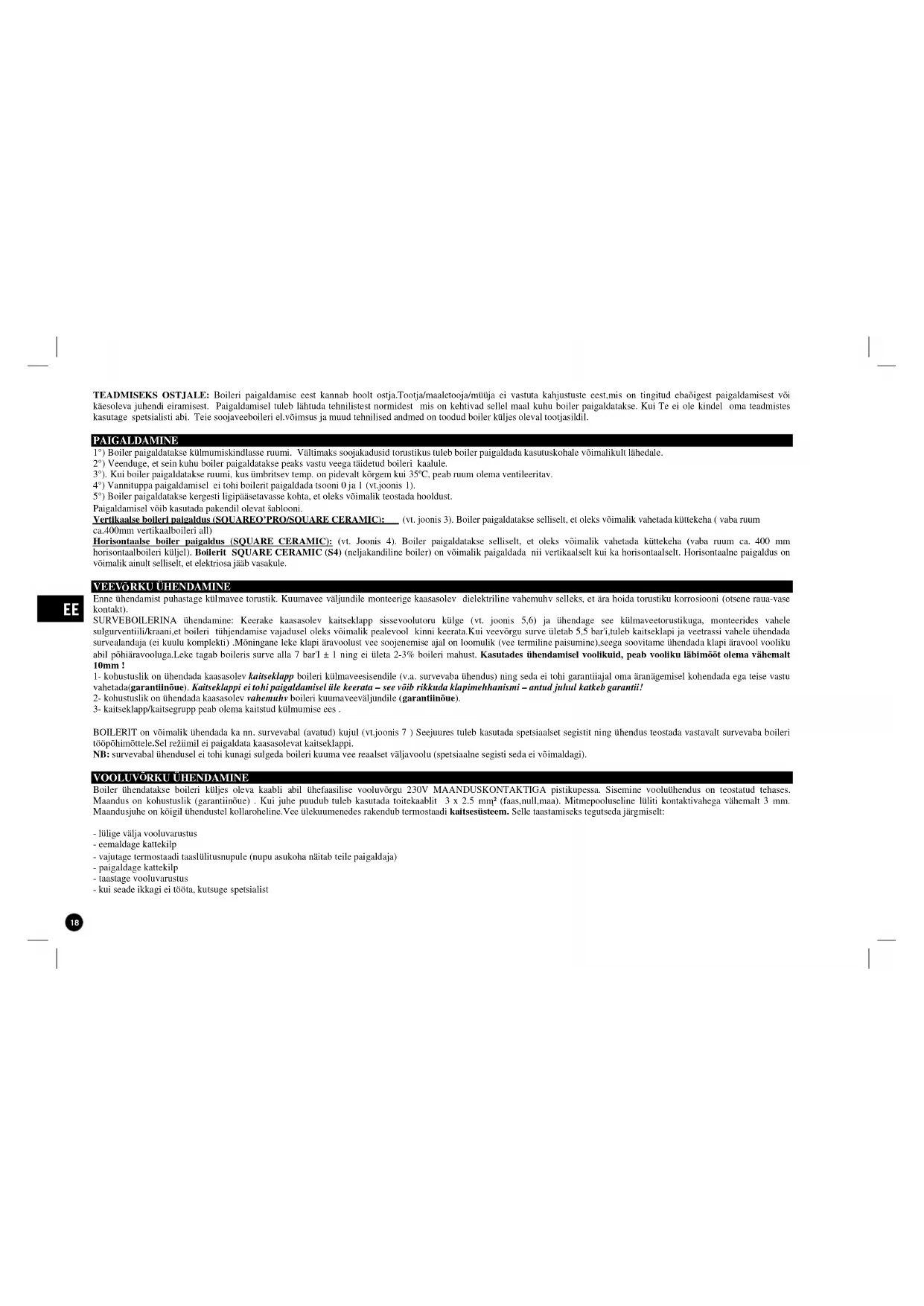

TEADMISEKS OSTJALE: Boileri paigaldamise eest kannab hoolt ostja.Tootja/maaletooja/mõltja ei vastuta kahjustuste eest,mis on tingitud ebaõigest paigaldamisest või käesoleva juhendi eiramisest. Paigaldamisel tuleh lähtuda tehnilistest normidest mis on kehtivad sellel maal kuhu boiler paigaldatakse. Kui Te ei ole kindel oma teadmistes kasutage spetsialisti abi. Teie soojaveboileri el.võimsus ja muud tehnilised andmed on toodud boiler küljes oleval tootjasildil.

PAIGALDAMINE

1 ^a ) Boiler paigaldatakse külmmiskindlasse ruumi. Vältimaks soojakadusid torustikus tuleb boiler paigaldada kasutuskohale võimalikult lähedale.

2°) Veenduge, et sein kuhu boiler paigaldatakse peaks vastu veega täidetud boileri kaalule.

3°). Kui boiler paigaldatakse ruumi, kus ümbritsev temp. on pidevalt körgem kui 35°C, peab ruum olema ventileceritav.

4°) Vannituppa paigaldamisel ei tohi boilerit paigaldada tsooni 0 ja 1 (vt.joonis 1).

5°) Boiler paigaldatakse kergesti ligipääsetavasse kohta, et oleks võimalik teostada hooldust.

Paigaldamisel võib kasutada pakendil olevat šablooni.

Vertikaalse boileri paigaldus (SQUAREO'PRO/SQUARE CERAMIC): (vt. joonis 3). Boiler paigaldatakse selliselt, et oleks võimalik vahetada küttekeha (vaba ruum ca.400mm vertikaalboileri all)

Horisontaalse boiler paigaldus (SQUARE CERAMIC): (vt. Joonis 4). Boiler paigaldatakse selliselt, et oleks võimalik vahetada küttekeha (vaba ruum ca. 400 mm horisontaalboileri küljel). Boilerit SQUARE CERAMIC (S4) (neljakandiline boiler) on võimalik paigaldada nii vertikaalselt nii ka horisontaalselt. Horisontaalne paigaldus on võimalik ainult selliselt, ct clcktriosa jaäb vasakulc.

VEEVÖRKU ÜHENDAMINE

Enne ühendamist puhastage külmavee torustik. Kuumavee väljundile monteerige kaasasolev dielektriline vahemuhv selleks, et ära hoida torustiku korrosiooni (otsene raua- vase kontakt).

SURVEBOILERINA ühendamine: Keerake kaasasolev kaitseklapp sissevoolutoru külge (vt. joonis 5,6) ja ühendage see külmaveetorustikuga, monteerides vahele sulgurventili/kraani, et boileri tühjendamise vajadusel oleks võimalik pealevool kinni keerata. Kui veevõrgu surve ületab 5,5 bar'i, tuleb kaitseklapi ja veetrassi vahele ühendada survealandaja (ei kuulu komplekti). Möningane leke klapi äravoolust vee soojenemise ajal on loomulik (vee termiline paisumine), seega soovitame ühendada klapi äravool vooliku abil põhiäravooluga. Leke tagab boileris surve alla 7 bar'I ± 1 ning ei ületa 2-3% boileri mahust. Kasutades ühendamisel voollkuld, peab voollku läblmõõt olema vähemalt 10mm!

1- kohustuslik on ühendada kaasasolev kaitseklapp boileri külmaveesisendile (v.a. survevaba ühendus) ning seda ei tohi garantiiajal oma äranägemisel kohendada ega teise vastu vahetada(garantilinõuc). Kaitseklappi ei tohi paigaldamisel üle keerata – see võib rikkuda klapimehhanismi – antud juhal katkeh garantii!

2- kohustuslik on ühendada kaasasolev vahemuhv boileri kuumaveeväljundile (garantiinõue).

3- kaitseklapp/kaitsegrupp peab olema kaitstud külmumise ees .

BOILERIT on võimalik ühendada ka nn. survevabal (avatud) kujul (vt.joonis 7 ) Seejuures tuleb kasutada spetsiaalset segistit ning ühendus teostada vastavalt survevaba boileri tööpõhimõttele, Sel režimil ei paigaldata kaasasolevat kaitseklappi.

NB: survevabal ühendusel ei tohi kunagi sulgeda boileri kuuma vee reaalset väljavoolu (spetsiaalne segisti seda ei võimaldagi).

VOOLUVÖRKU ÜHENDAMINE

Boiler ühendatakse boileri küljes oleva kaabli abil ühefaasilise vooluvõrgu 230V MAANDUSKONTAKTIGA pistikupessa. Sisemine voolutühendus on teostatud tehases. Maandus on kohustuslik (garantiinõue). Kui juhe puudub tuleb kasutada toitekaabit 3 x 2.5 mm² (faas,null,maa). Mitmepooluseline lültiti kontaktivahega vähemalt 3 mm. Maandusjuhe on köigil ühendustel kollaroheline.Vee ülekuumenedes rakendub termostaadi kaltsesõsteem. Selle taastamiseks tegutseda järgmiselt:

• lülige välja vooluvarustus
• eemaldage kattekilp
• vajutage termostaadi taaslülitusnupule (nupu asukoha näitab teile paigaldaja)
• paigaldage kattekilp
• taastage vooluvarustus
• kui seade ikkagi ei tööta, kutsuge spetsialist

KAIVITAMINE

Avage veevõrgu kraan ja boileri soojaveekraan ning täitke boiler veega kuni kogu õhk on välja surutud,s.t. kuumaveetorust väljub vesi.Kontrollige lekke puudumist.Kontrollige, et boileri vooluparamcetrid vastaks võrgu omadcle, ct olcks olcmas maandus. Kaitseklapp on vastavalt kalibrecritud - keelatud on mistahes tungimine selle siscusse ! Termostaaadi max. parempoolne asend tähendab ca. 65+/-5°C.

Regulceringut on võimalik muuta põördlüliti abil boileri esipanceil. NB! Madalam tempratuur tekitab vähcm katlakivi. Kontrollamp põleb kogu soojencemise faasi ajal. Teic boiler on varustatud võimsuse ümberlütiga – valida saab poole ja täisvõimsuse vahel. Täisvõimsus võimaldab sooja vee ohtral tarvitamisel kiirenini vett soojendada. BOILERIT EI TOHI KUNAGI ILMA VEETA TERMOSES PINGESTADA.

Hoodus: Vahetatavad varuosad on:

Termostaat, flantsi tihend, keraamiline kittekeha hülsis.kontrolllamp, magneesiumanood.

Peale garantiiaja löppu, seega 3 aasta pärast on soovitatav kontrollida anoodi olukorda ja termose sisepinda: kulunud anood (läbimõõt alla 8mm) vahetada; võimalik tekkinud katlakivikiht siseanuma pinnalt eemaldada, kasutades vastavaid vahendeid. Seda kõike Teie boileri kestmise huvides!

Hooldusjärgsel montaazil on soovitatav kasutada unt tihendit. Flantsi pingutamisel järgida pingutusjärjekorda 1-4-2-5-3-6.

KASULIKKE NAPUNAITEID

Kui kraanist ei tule sooja vett, kontrollige vcc- ja clektriühenduse korrasolckut, lähtudes antud juhendi vastavatest peatükkidest. Kui köik muu on korras, vöib olla tegemist bipolaarse kaitsestästeemi käivitumisega. Kui kontrolllamp ei põle, vesi aga soojeneb, vöib lamp olla läbi põlenud - vahetage see.

MAALETOOJA SELGITUSED

Vastavalt tehase ja kauba maaletooja, AS PLASTOR vahelisele kokkuleppele antakse tarbija tarvis tootele garantii müügikuupäevast:

- 3 aastat termosclc, 2 aastat elektriosale

Garantiiteenuse taotlemise eelduseks on käesoleva juhendi nõuetest kinnipidamine.

ERITI RÕHUTAME:

- õige ühendus küilmaveevörku

- öige elektriühendus

- maanduse olemasolu

- kaitseklapi ühendamine vahctult boileri külmavcesisendile

- kaitseklapi töökorras olek – klapp pole vigastatud ülekeeramise töttu

- kaasasoleva vahemuhvi ühendamine vahetult boileri kuumaveeväljundile

- öige veega täitmine - kuni lahtisest kuumaveekraanist väljub vesi

- paigaldamine kölmumiskindlasse ruumi

- garantiireklameerimisel tuleb boiler jätta seinale kuni meie spetsialisti saabumiseni. Mahavõetud boileri puhul ei saa me reklamatsiooni arvestada garantiiteenuse raames

VALEVÄLJAKUTSE garantiireklamatsiooni nime all on tasuline. Mittetasumise korral katkeb koheselt garantii.

AS PLASTOR'i poolne garanti i ei kehti samuti paigalduskoha iseärasuste tagajärjel tekkida võivate rikete korral (näit. vee mustumisest tingitud kaitseklapi ummistumine ning selle tagajärjed (õhupadi vms.)) -soovitame soojalt filtrit sissevooulutorustikku!, Toitepinge kõikumine või mittevastavus boilerile vm. Väline mõju. Küttekeha riknemine kuivalejäämise tõttu (tõestatav) ei allu garantiile.

SAMUTI ei kehti garantii:

- vigaste lisaseadmete (kraanid jms.) tõttu tekkinud rikete puhul

- keemiliste või elektrokeemiliste mõjude tulemusena tekkinud rikete puhul

- välismõjudest tekkinud rikete puhul

- joogivee normatiividest kõrvalekalduva vee kasutamise puhul

- elektriliste ülepingete korral

- võõraste (mitte ATLANTIC'u) varuosade kasutamise korral

- garantiikorras ei kuulu vahetamisele kuluvad osad ( magneesiumanood,tihend)

NB! Garantii näeb ette köigi meie tehnilise personali poolt garantiile alluvaks praagiks tunnistatud osade väljavahetamist. Kahjutasunõuded on välistatud.

GARANTITALONG: kvadraatsed soojaveeboilerid 50-75-100-150 L

Anname tootele garantii: 3. aastat müügikuupäevast siscanumale; 2.aasta müügikuupäevast elektriosale. Garantii celduscks on müüjatcmpel, - allkiri ning müügikuupäev käesoleval garantiitalongil. Talong esitada täidetult mütijale või AS PLASTOR'ile vaid garantiireklamatsiooni korral, seadme andmed saab seadme tootesildilt. Seadme tootesildi andmcd pcavad ühtima originaalpassi klcepriba andmetcga.

• Garantii kehtib ainult Eesti Vabariigi territooriumil. Turustamisel väljaspool EV-d vastutab garantii eest edasimūtja.
• Garantii hölmab vigaste detailide või seadme remonti või väljavahetamist. Suvalised kahjutasunõuded on välistatud.
• Ebaõigest paigaldusest, kasutamisest või antud juhendi nõuete ciramisest tingitud kahjustused ei allu garantiile.
• GARANTIITINGIMUS: Väljakutse korral garantil raames peab boller olema tööasendis seinal,kuna mahamontceritud ja lahtlühendatud bolleri korral puudub võimalus kontrollida elektri- ja veeühenduse korrektsust ning seega garantiile alluvust.

Seadme

tüüp....Seerianumber....Ostjanimi,aadress,telefon....müüja/paigaldaja:

tempel

AS PLASTOR

müügikuupäcv

Hoiu 7, 76401 Laagri, Harju mk.

tel. [phone], fax [phone], e-mail: [e-mail]

vaata ka: http://www.plastor.ee

NB! Tootja jätab endale öiguse tcha muudatusi toote juurcs toodangu täiustamise huvides. Kui need ci kajastu Teic boileri cestikeelses passis, pöördugepalun problecmide korral AS PLASTOR'i poole.
