KASUTUSJUHEND KD55X8005 SONY

Paigaldusteave Sonyseinale paigaldamise kinnituse (SU-WL450) kasutamise kohta

Toetatud mudelid:
KD-55XD80□□/49XD83□□/49XD80□□/43XD83□□/43XD80□□*

• Tegelikes mudelite ninedes tähendab „□□“ numbreid ja/vöi marke, mis on omased igale mudelile.

Klientidele
Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimuüja voi litsentseeritud toövötja. Årge provovige seda ise paigaldada.

Sony edasimüüjatele ja toövõtjatele
Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tāhelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse valja selgitamiseks. Laske see toode kinnitadaseinale Sony edasimüjjal voi litsentseeritud toovotjal ja pörake paigaldamisel piisavalt tahelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on pöhjustanud sobimatu käsitsemine voi vale paigaldamine.

Ohutuse ja korrektse paigaldamise tagamiseks järgigeseinale paigaldamise kinnituse kasutusjuhendit, teleri kiirjuhendit ja selles juhendis toodud juhiseid.

Ohutusest

Tâname teid selle toote soetamise eest.

Klientidele

Kaesoleva toote paigaldamine eeldab
piisavat asjatundlikkust. Laske
paigaldamine teostada kas Sony
edasiluujatel voi litssentitud tovovotjatel
ja poorake paigaldamine kaigus erillist
tahelepanu ohutusele. Sony ei vastuta
kahjustuste voi vigastuste eest, mis on
tingitud toote valest kasutamiset,
ebakorrektsest paigaldusest voi kui
asendate paigaldamisel ettenahtd
toote. See ei mojuta teie seadusejargseid
oigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab
piisavat asjatundlikkust. Lugege käesolev
kasutusjuhend hoolikalt labi, et tagada
ohutu paigaldus. Sony ei vastuta
kahjustuste vöi vigastuste eest, mis on
tingitud toote valest kasutamisest vöi
ebakorrektsest paigaldusest. Andke see
juhend pärast paigalduse lopetamist
kliendile.

Kaesolev kasutusjuhend tutvustab toote
öiget kasutamist ja olulisi
etevaatusabinoudinotunnetusevätimiseks.
Lugee see juhend kindlasti labi ja kasutage
toodet öigesti. Sailitage juhend edaspidiseks
kasutamiseks.

Sony toodete loomisel on lātutud ohutubes. Toodete vale kasutamine vōib tekitada tósiseid vigastusi tulekahju, elektrilöögi, toote umberminemise viō kukkumise tagajárjel. Nimetatod ānnetuste valṭimiseks tuleb järgida ohtusabinóuid.

ETTEVAATUST

Sobivad tooted

See seinakinnitus on moeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende viitejuhti, et kontrollida, kas seine paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Järgmiste ettevaatusabinöude eiramine
vöib pöhjustada tõsiseid vigastusi vöi
surma talekahu, elektrilögi, toote
überminemise vöi kukkumise
tagajärel.

Laske paigaldamine teostada litsentsitud toövöjtatel ja hoidke väikesed lapsed paigaldustöödest eema.

Seinakinnituse voi teleri vale paigaldamine voib pohjustada jargmisi onnetusi. Laske paigaldus teostada litensitud toovotjatel.

• Teler võib kukkula ja tekitada tõsise vigastase, tnzvrelum või luumurd.
  Kui seakininittus paigaldatasete
  ebastabiilsele, ebatasasele voi porandagamittevertikaaalsele seinae, voib teler kukkuda ja tekitada vigastusi voi varalistahan. Sein peab taluma vahemaltneljakordset teleri raskust. (Vaadake teleri viitejushist selle raskust.)
  Kui seinakinnitus ei ole paigaldatud piisavalt tugevalt, vöbl teler kukkuda ja tekitada vigastusi vövi varalist kahuj.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövöjtatel.

Kui telerit transpondivad voi eemaldavad
seinalt mittelitsentsitud toovstjad, voi bter
kukkuda ja tekitada vigastusi voi varalist
kahju. Veenduge, et telerit transpondivad voi
paigaldavad vahemalt kaks isikut.

Arge eemaldage pärast teleri paigaldamist kruvisid vms.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinakinnitus on mōeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel voib seinakinnitus kukkuda vōi puruneda ja tekitada vigastusi vōi varalist kahju.

Argeasetage seinakinnitusele telerist suuremat koormust. Arge raputage telerit vasakule/paremale ega üles/alla.

Arge toetuge telerile voi rippuge selle kujes, kuna see voib teile peale kukkuda ja tekitada tõsse vigastuse.

ETTEVAATUST

Järgmiste ettevaatusabinóude eiramine vöib tekitada vigastusi vöi varalist kahu.

Arge rakendage toote puhastamisel voi hooldamisel liigset jōudu.

Årge rakendage teleri pealmisele küljele liigset jōdù. Seda tehes vōtleru tinkkuda à tekitada vigastusi vōi varalist kahu.

Ettevaatusabinoud

Teleri pikaajalisel kasutamisel seakininnitusele paigaldatuna voib teleri taga voi selle kohal olev sein varvi muuta voi tapeet lahti tulla, olenevalt materjalist.
Seinakinnituse seinalt emaldamisel jäavad seina sisse alles augud.
- Arge kasutage seinakinnutst kohas, kus see puutub kokku mehaaniliste vibratsoonidega.

Seinakinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised suunised on möeldud ainult
Sony edasimuüatele. Lugee labi
einevalute Kirjeldatud ohtusabinoud ja
pōrake toote paigaldamisel,
hoollamisel ja kontrollimisel erlist
tāhelepanu ohtusele.

Arge paigaldage
seinakinnitustseinale,
kus teleri nurgad voi
küljed eenduvadseinast.

Arge paigaldage seinakinnitustseinale,nt pillarile, kus teleri nurgad voi kuljed eenduvad seinast.Teleri eenduva nrga voikulevasta porkumine voib tekitada vigastusi voi varalist kahu.

Ärge paigaldage telerit ohukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude
ohukonditsinereistute volea ohuvoolu voi
sellest lekkiva veega vob tekitada tulekahju
voi elektrilooqi voi pohjustada teleri rike.

Paigaldage seinakinnitus tugevaltseinale, jargides kaesoleva kasutusjuhendi sunuseid.

Kui moni kruvi on halvasti kinnitatud voi kukub valja,voib seinakinnitus kukkuda ja tekitada vigastusi voi varalist kahu. Kasutage sheina materjalile vastavaid nouetekohaseid kruvisd paigaldage seinakinnus tugeval vahemalt nelja 8 mm labimoduga (voi samavarae) kruviga.

Veenduge, et kasutate
kaasasolevaid kruvisid
ja kinnitusdetailed
öigesti vastavalt
käesoleva
kasutusjuhendi
suunistele.
Kinnitusvahendite
asendamisel vöib teler
kukkuda ja saada
kahjustusi vöi
pöhjustada kellelegi
kehavigastuse.

Pangeseinakinnitus oigesti kokku vastavalt kAESoleva kasutusjuhendi suunistele.

Kui mōni krūvī on halvastī kinnitatud vōi
kukub vajla, vōib teler kukkuda ja tekitada
vigastusi vōi kahjustada telerit.

Keerake kruvid tugevalt
kinni ettenähtud
kohtades.

Vastasel korral vöib teler kukkuda ja saada kahjustusi vöi pöhjustada kellelegi kehavigastuse.

Veenduge, et teler eisaaaks paigaldamise ajalpörutada.

Poruteste korral voib teler kukkuda voi puruneda. See voib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Vastasel korral vöib teler kukkuda ja tekitada vigastuse.

Pärast teleri
nōuetekohast
paigaldamist veenduge,
et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.

Välttige vahelduvvoolu
toitekaabli voi
ühenduskaabli
muljumist.

Kui vahelduwoolu toitekaabel voi
uhenduskaabel on seinakinnituse ja teleri
vahele surutud voi neid on jouga vänatud,
vovad kaablisisesed elektrijuhtmed tekita
lühise voi pohjustada elektrikatkestuse. See
voib pohjustada tulekahju voi elektrilögi.

Seinakinnituse seinale kinnitamiseks ettenahtud kruid ei kuulu komplekti.

Kasutageseinakinnitusepaigaldamiselseina materjalilejakonstruktsoonilevastavaid kruvisid.

Teleri paigaldamineseinale

Paigaldusprotss on soltuvalt telerist erinev. Kasutage teleriseinale paigaldamiseksseinale paigaldamise kinnitust SU-WL450.

Markus.

• Hoidke eemaldatud kruvisid kindlas, lastele kattesaamatus kohas.

Ettevalmistus

• Hoidke teleri viitejuht enne paigaldamist käepärases kohas.
• Enne paigaldamist veenduge, et teil olemas sobiv Phillipsi kruvikeeraja.
• Märake kindlaks teleri paigalduskoht.
• Varuge vahemalt neli 8 mm labimoduga ja üks 5 mm labimoduga kruvi voi samavärsed (ei kuulu komplekti). Valige seina materjaliga sobivad kruvid.

Osade kontroll

Komplektis SU-WL450-ga

Veenduge, et koki od on olemas.

A Alus (20) (1)	B Rihmaratas (2)
C PSW 6 x 20 (4)	D PSW 4 x 20 koos vahepuksiga (2)
E Vaherõngas (20) (2)	F Rihm (1)
G Puks (20) (M4) (2)	H PSW 4 x 20 (2)
I Aluse adapter (2)	J PSW 4 x 10 (8)
K Vaherõngas (60) (2)	L PSW 6 x 50 (2)
M Puks (M4) (2)	N PSW 4 x 50 (2)
O Seinale paigaldamise kinnitus (S) (2)	P Vaherõngas (2)
Q Seib (1)	R PSW 5 x 12 (1)

Komplektis teleriga (kinnitatud tagaküljele)

Paigalduskoha valimine

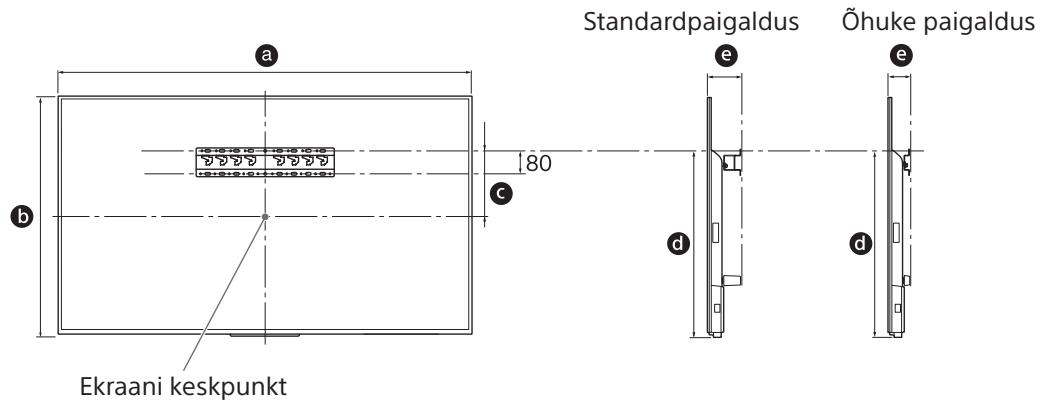

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vahemalt neljakordset teleri raskust.

Vaadake teleriseinale paigaldamiseljrgmist tabelit. Vaadake teleri raskust teleri viitejuhist.

Uhik: mm

Mudeli nimi KD-	Ekraani mõötmé		Ekraani keskpunkti mõõde		Paigalduse pikkus
	a	b	c	d	e
					Standard-paigaldus	Öhuke paigaldus
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Markus.

• Soltuvalt paigaldusest vovad tabelis olevad arvud vahesel määral erineda.

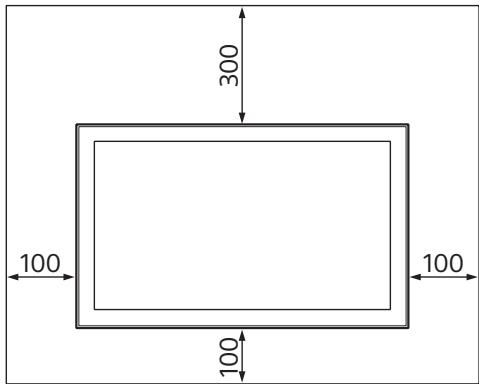

Jatke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruum, nagu allpool naidatud.

Uhik: mm

Korraliku ventilatsiooni tagamiseks ja tolmu ning mustuse kogunemise valtimiseks tehke jargmist:

• arge asetage telerit lamedalt, tagurpidi, selg valjapoole ega kulili;
• arge asetage telerit riulisse, vaibale, voodisse ega kappi;
• arge katke telerit riidega, nagu kardinad, ega ajalehtede vms;
• arge paigaldage telerit nii, nagu naidatud allpool.

Ohuringlus on blokeeritud.

Markus.

• Kui teil on planaris vedada juhtmed seina seest, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk.

Kaablite kokkusurumise vältimiseks tehke seina sisse auk aluse (20) A, aluse adapter 1 ja vaheronga (20)

E, vaheronga (60) K perimeetrist kaugemale.

2 Valigeseinale paigaldamise viis.
Kauguse teleri tagakuljest
seinani saab valida jargmiselt.

• 2-b valimisel on juurdepääs tagumisele liitmikule piiratud.

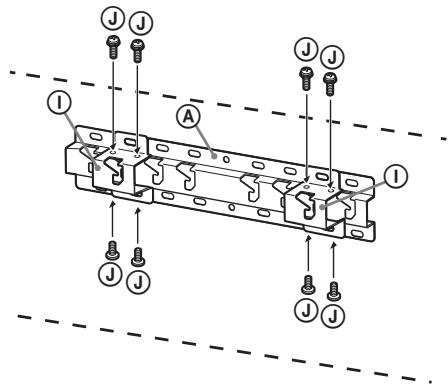

2-a valimisel paigaldage aluse adapter ① kruviga (PSW 4 x 10) J alusele (20) A.

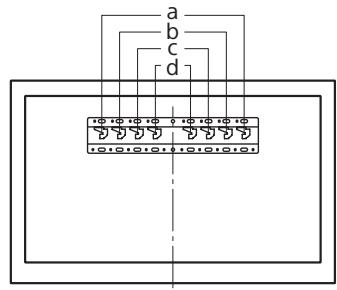

3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jatke see somm vahele.

Mudeli nimi KD-	Konksu asukoht
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Määrake kindlaks aluse (20) (A) paigaldamiseks moeldud kruvide kinnituskohad.

Vt tehnilisi andmeid lk 12.

2-a valimisel kasutage aluse adapteri ① augukohti.

HOIATUS

• Sein, kuhu teler paigaldatakse, peab taluma vahemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.).
• Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval märal.

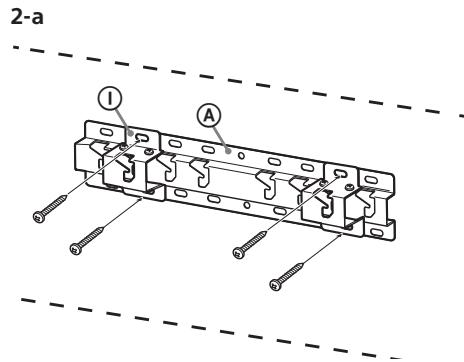

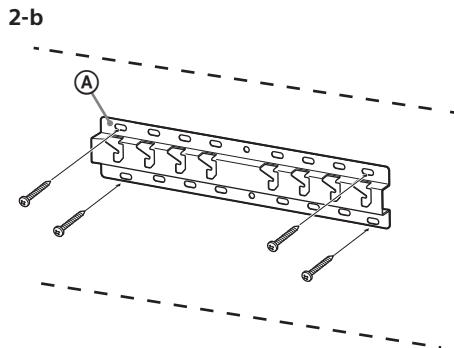

Aluse paigaldamineseinale

• Kasutage vähemalt nelja 8 mm
  lābimōduga kruvi vōi samavärset (eikuulu komplekti).
• Pange neli kruvi aluse adaptereri ① aukudesse koos alusega (20) A (Ainult 2-a).
  Paigaldage alus (20) Aseinale horisontaalselt.

Ettevalmistus teleri paigaldamiseks

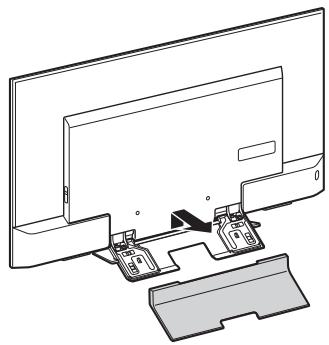

1 Eemaldage aluse kate. (Ainult mudel KD-55XD80□□)

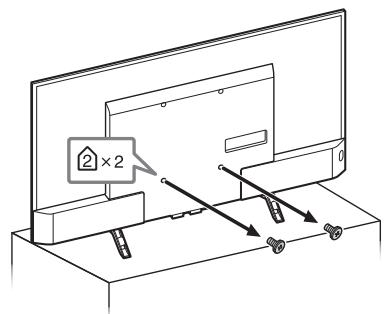

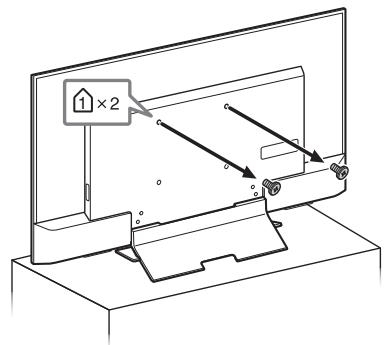

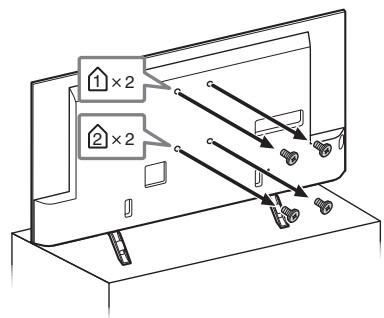

2 Eemaldage teleri tagakuljelt kruvid.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

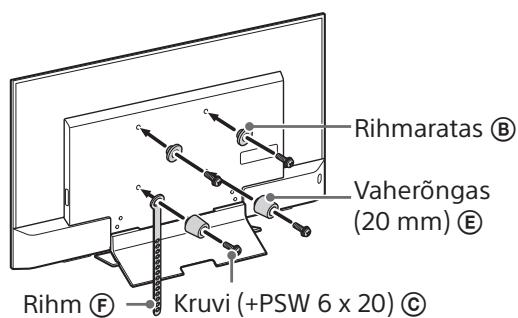

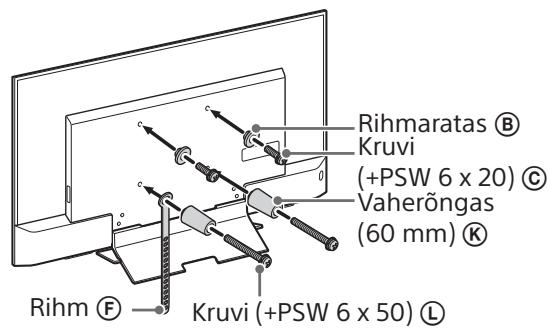

3 Kinnitageseinalepaigaldamise kinnitusekinnitusdetailed. Kontrollige kinnitusdetailed vastavalt jaotise „Osade kontroll"loigule „Komplektis SU-WL450-ga" Ik 5.

Markus.

• Kinnitage kinnitusdetailid tugevalt kruvidega.
  Kui kasutate elektronilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m{15 kgf·cm}.
• Hoidke kasutamata detaile hilisemaks kasutamiseks kindlas kohas. Hoidke see juhend hilisemaks lugemiseks alles.

Standardpaigaldus (2-a)

• Seda kinnitusstili kasutades ei saa te kasutada monesid teleri tagakuljel olevaid klemme.

4 Ühendage vajalikud kaablid teleriga.

Uhendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid uhendada.

• Laske kaoblite vedamine seina seest teha litsentsitud toövöjtal.
• Siduge ühenduskaablid enne teleriseinale paigaldamist omavahel kokku, et valtida nendele astumist.

7 Eemaldage lauapealne alustelerilt.

Ainult madel KD-55XD80□□

V.a KD-55XD80□□

Teleri paigaldamineseinale

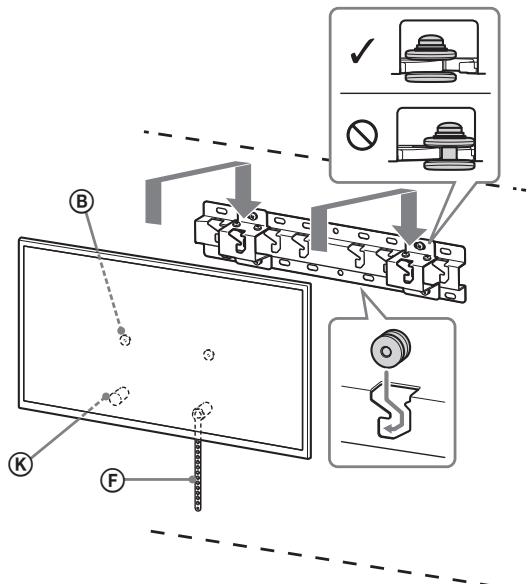

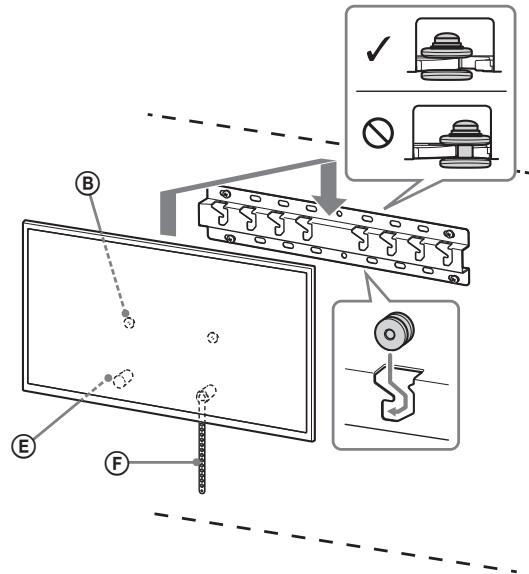

1 Kinnitage teler aluse külge.

• Rihmarataste (B) kohtade määramiseks alusele toetamiseks vaadake Ik 8 jaotise „Paigalduskoha valimine" sammus 3 olevat tabelit.
• Hoidke telerist kahe käega tugevalt kinni ja toetage teleri tagaküljele kinnitatud rihmarattad (B) ettevaatlikult alusele ning veenduge, et aukude kujud sobivad.
• Pärast teleri paigaldamist seinale veenduge, et rihmarattad ⑧ on tugevalt alusele või aluse adapterile kinnitunud.

2-a

2-b

HOIATUS

Veenduge, et telerit transpondivad vahemalt kaks inimest.

2 Teleri alumise osa liikumisetakistamine.

• Tömmake rihm F pingule ja kinnitage tugevalt seine külge.

• Kasutage 5 mm labimöðduga kruvi voi samavärset (ei kuulu komplektj).

Markus.

• Proovige tommata teleri alaosa veidi ettepuole, veendumaks, et teler ei liigu ettepuole. Kui teler liigub ettepuole, ei ole see korralikult fikseeritud ja rihm F tuleb uuesti tugevalt kinnitada.

Kontrollige järgmist.

• Rihmarattad (B) on tugevalt alusele või aluse adapterile kinnitunud.
  Toite- ja uhenduskaablid ei ole väändunud ega kokku surutud.
  Rihm F on korralikult pingul.

HOIATUS

Vahelduvooolu toitekaabli jms paigaldamine valesse kohta voib pohjustada luhise tagajarjel elektrilogi voi tulekahju. Teostage paigaldusjargne kontroll, et tagada ohutus.

Mu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

Veenduge, et telerit eemaldavad vahemalt kaks inimest.

Tehnilised andmed

Mööttmed: (umbes) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (korpus 2-b)

h2 : 60 (korpus 2-a)
