NÁVOD K OBSLUZE KD55X8005 SONY

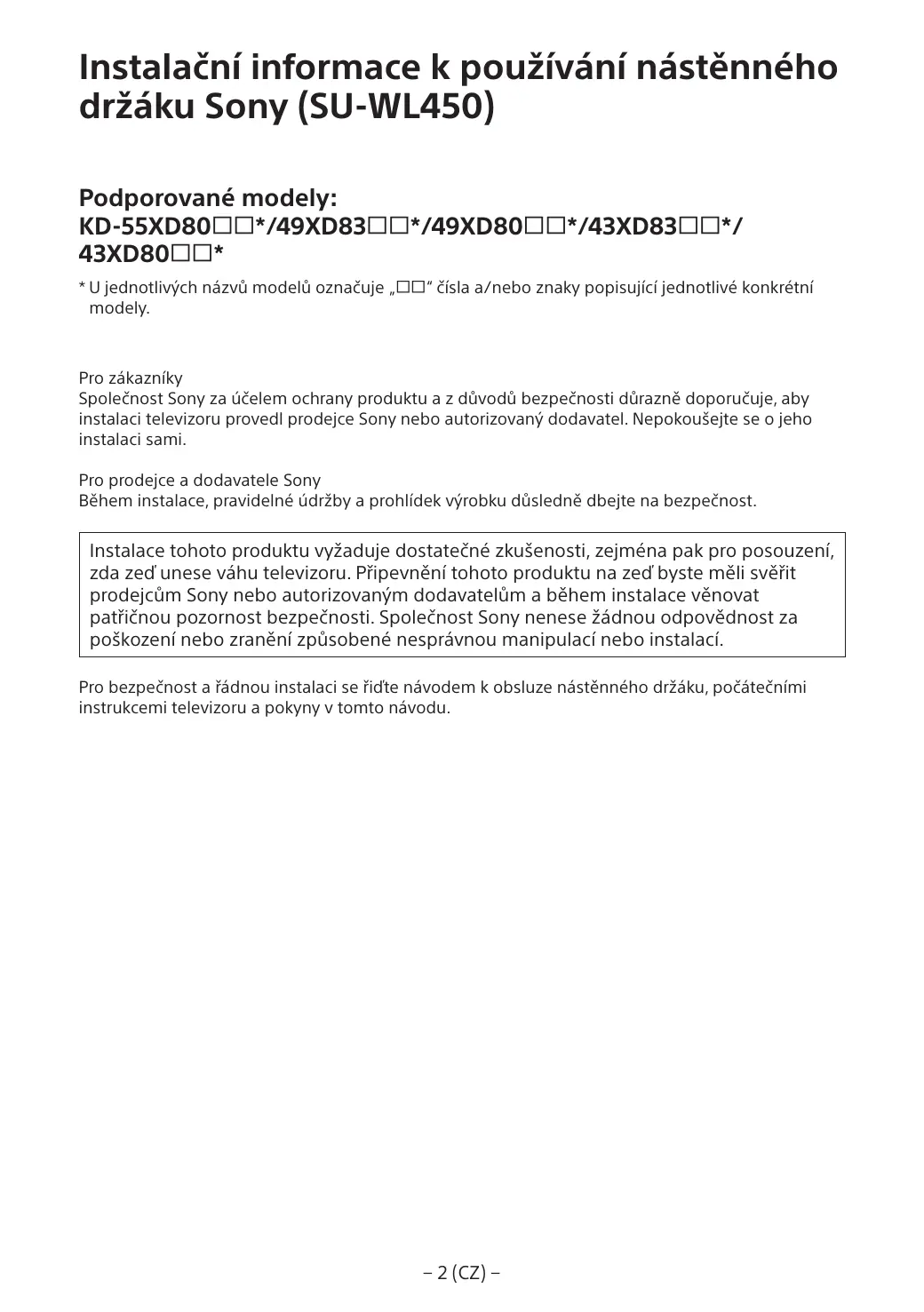

Instalačné informace k používány nástěnného držák U Sony (SU-WL450)

Podporované modely:
KD-55XD80□□/49XD83□□/49XD80□□/43XD83□□/43XD80□□*

• U jegnotlivych názvú modelú označuje „☐☐“ císla a/nebo znaky popisujíci jegnotlivé konkrétné modely.

Pro zákazníky
Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti dürazné doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovány dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony
Během instalace, pravidné údržby a prohlídek vyrobku dúsladné dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejměna pak pro posouzení, zda zed' unese váhu televizoru. Připevněni tohoto produktu na zed' BYSTE měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřčnou pozornost bezpečnosti. Společnost Sony nenese Žádnou odpovednost za poškození nebo zraněné zpúsobené nesprávnou manipulací nebo instalaci.

Pro bezpečnost a rádnou instalaci se rīdte námodem k obsluze nástěnného držák, poćátečnémi instrukcemi televizoru a pokyny v tomando.

Bezpečnostní opatřné

Dekujeme, ze jste si zakoupili untokt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje
odborné znalosti a zkušenosti. Proto
montáž totokto produktu světe
prodejcūm nebo licencovaným
dodavatelūm společnosti Sonya a béhem
montáže dōdržúte uvedena
bezpečnostní opatřné. Společnost Sonya
nenese Žádnou opodvědost za jakékoli
skody nebo zraněni zpúsobéná
nesprávným zacházením, nesprávnou
montážínebo montáží jiného než
uvedeného produktu. Vázě zákonna
préva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Dukladné si pročěte tento námod k použí, abyste montáž mohli provost v souladu s bezpečnostnimi pokorny. Společnost Sonyne Čerěnou opdověnost za jakékoli škody nebo zraněni zpùsobena nasprávným zacházenímbo nasprávnou montáži. Po povedeni montáže tento námod vratte zákaznikovi.

Produkty od spoèčnosti Sony jsou naviženy s ohledem na bezććnost. Pokut nebudete produkt pouzivat správně, műe dojt k váznému zraněni ohné, elektrickému šoku nebo v dusledku převráceni nebo pádu produktu. Aby k takovým nehodám nedoslo, vždy doržůte uvedená bezććnostní opatřěni.

UPOZORNÉNÍ

Urcené produity

Tato konzola pro montáž na zed je urçena
k použiti s urcenymi television. V príslužnych
Referenčních příručkách k televisionor
najdete informace o tom, se kterymi
televisiony je možné nastěnný držák použivat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete doržovat následujíci bezpećnostni opatřeni, mùze dojt k vázzný zraněním nebo smtri v dusledku požáru, uazu elektrický proudem nebo pádu produktu.

Proto montáž tohoto\ produktu svěrte\ licencovaným\ dodavatelúm a během\ montáže nedovolte\ malým détem pobjvat\ v blízkosti produktu.

Pokud konzolu pro montáž na zed'nebo televizor nenamontujete spravně, muze dojit k nasledujícim nehodám. Montáž svěřte licencoványm dodovatelum.

• Televizor muze spednout a zpusobit vaźne zraneni, napfiklad zhmożděni nebo zlomeniu.
• Pokud zed, na kterou chcete konzolu namontovat, neni stabili, rovna a kolma k podlaze, Jednotka muze spednout a zpusobit zraneni nebo poškojeni majetku. Stena by mela unest hmotnost alespon Ctyfnasobku hmotnosti televizor. (Informace o hmotnosti njadete v Referencni priruce k televizor.)
• Pokud neni montáž konzoly na zed dostastečné pavna, jednotka muze spednout a zpušobit zraněni nebo poskození majtek.

Preno nebo demontaz televizoru sverte licencovanym dodavatelum.

Pokud přenos nebo demontáž tevizoru
provádi jiné osoby než licencovani
dodavátele, můž tevizor spadnout a zpúsobit zraněni bo ješkození majetku.
Přenos nebo demontáž tevizoru musi
provadětnejměné dve osby.

Po montáži televizoru nevytahujte šrouby atd.

V opacném pripadé by mohl televizor spednout a zpúsobit zraněné nebo poškození majétku.

Současti konzoly promontáž na zed'nijak neupravujte.

V opačném pripadé by mohla konzola\ spadnout a zpúsobit zraněni nebo poškození\ majtek.

Na konzolu nemontujte žádná jiná než určená zařizení.

Tato konzola pro montáž na zeč'je urçena
k použītů pouze s určěnymi zařazeními. Pokud
na ni namontujte jiné než určné zařazení,
mohlo by spadnout nebo se Rozlomit a
zpúsobit zraněné nebo poškození majetku.

Zabrańte tomu, aby na konzolu púsobila jiná zátěž než televizor. Netřeste televizorem dolea/doprava, nahoru/dolu.

V opačném prižadě by mohl televizor
spadnout zpúsobit zraněni nebo poškození
majetku.

O televizor se neopírejte ani se na néj nezavěšujte.

O tevizor se neopirejte ani se na nêj nezavěšujte, protoze by na vás mohl spednout a zpúsobit vizné zraněni.

UPOZORNÉNÍ

Pokud nebudete dodržovat následujíci opatřeni, mů zečijte kr zraněné nebo poškozeni majetku.

Během Čištěné nebo provádené ádržby na produkt nevyvjéje t nadměrnou silu.

Na horní Čast televizoru nevyvjeje tsiu.
V opacném pripadé by mohl televizor
spdnout a zpúsobit zraněni nebo poskození
majektu.

Bezpečnostní opatření

• Pokud používáte televizor namontován y na konzole na zed'dlouhou dobu, barva stěny za nob nad televizorem se múze změnit nebo múze dojit k odlepeni tapety, v závislosti na materílu stěny.
• Pokud po montázi na zed' konzolu odstranite, zustanoupo ni dirny na šrouby.
• Konzolu pro montáz na zed nepoužíveje na mistech, na ktera púsobí mechanické oftesy.

Montáž konzoly na zed'

Informace pro prodejce společnosti Sony

VAROVÁNÍ

NasledujiciPokynjjsouurcenypouze proprodejce spolecnosti Sony.Proctete siyse uvedenePokyna beshem montaze,udrzbya kontroly tohoto produktu venujte zvysenou pozornost bepezcnosti.

Konzolu na zed nemontujte na plochy stěn, na kterych rohy nebo boky televizoru préchnívaji ze stěny.

Konzolu na zed nemontujte na plochy stén, napriklad sloupy, na kterych roho nebo boky televizoru precnivajze steny. Pokud do ycvcnivajicho rohu nebo bukutevizoru narazi osoba nebo priedmet, muze dojt kit ze raneni nebu poškozeni majteku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobé vystaven prosakovani vody nebo proudu vzduchuz klimatize, muze dojt k pozaru, urazu elektrickym prudem nebo poruse televizoru.

Konzolu na zed bezpečné namontujte podle následujících tokynů v tomando k použiti.

Pokud jsou kterékoli srouby uvolné nebo
pokud vypadnou, konzola muze plastnout a
zpušobit zraněni nebo poškožné majetku.
Používejte srouby vholné pro materialstény
a jednotku bezpečné upevněte pomoci
nejměne Čtyř sroubú o prúmeru 8 mm (nebo
ekvivalentnì).

Používejte pouze
dodané šrouby a dalí
současti podlePokynu
uvedenychv tomtó
námodu k použiti.
Pokud použijete
náhradní současti,
televizor mûze
spadnouta zpùsobit
zraněni osob nebo
poškození televizoru.

Pokud jsou kterekoli srouby uvolnene nebo
pokud vypadnou, televizor muze spadnout a
zpusobi zraneni osob peoskozeni
televisionor.

Šrouby pevně utáhněte v určné poloze.

V opacnem pripadé muze tevdizor spednout a zpusobit zraneniobservable nebo poškozeni tevdizoru.

Během montáže dávejte pozor, aby nedoslo k nárazu televizoru.

Pokud je televizor vystaven naražum, muže dojit k jeho pádu nebo Rozlomeni. V dusledku toho by pak mohlo dojit ke zraněni.

Televizor namontujte na stenu, ktera je kolma a rovná.

V opacénm pripadé by mohl televizor spednout a zpušbsti zraněni.

Po rádné montáži televizoru rádně zajistěte kably.

Pokud se do kabelu zamotaji osoby nebo jine predmety, muze doit ke zraneni nebo poskzeni televizoru.

Dávejte pozor, aby nedošlo ke skřipnutí napájecí šnúry nebo propojovácho kabelu.

Pokud dojde ke skrifpinuti napajeci šnúry nebo propojovacho kabelu mezji jegnotku a stěnu nebo dokuj de k jeich nasilinemu ohnutni nebozkroucenì, vinití nvidice mohou být obnaženy a mohou zpúsobit zkrat nebo pürerùseni elektrického obvodu. V dusledku toho mûze dojt k požáru nebo urazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zed'nejsou současti baleni.

Při montáži konzoly na zed'pužívejte vchodné šrouby pro material steny.

Montáž televizoru na zed'

Montázní postupy se u jegnotlivych televizorú liś.

K instalaci televizoru na zed' použijte nástěnný držák SU-WL450.

Poznámka

Vysroubované srouby uschovejte na bezpečné miste mimo dosah déti.

Příprava na montáž

• Préd montáźsi priapravte Referencni príručku k tevizoru.
• Před zahájením sestavení si prichystejte křížový šroubovák pro určene šrouby.
  Zkontrolujte montážní polohu televizoru.
• Pripravte si nejmène ctyfi srouby o pruméru 8 mm a jeder sroub o pruméru 5 mm nebo ekvivalentni (nejsou soucasti baleni).

Vyberte šrouby vhodné pro material stěny.

Kontrola součástí

Dodano'smodelemSU-WL450

Zkontrolujte, ze zdná součást nechyblí.

A Základna (20) (1)	B Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2)	F Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2)	L Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)
O Nástavec na montáž na zeč' (S) (2)	P Rozpěrka (2)
O Podložka (1)	R Křížový šroub 5x12 (1)

Dodano s televizorem (připojeno k zadné cásti)

Urcení mista montáze

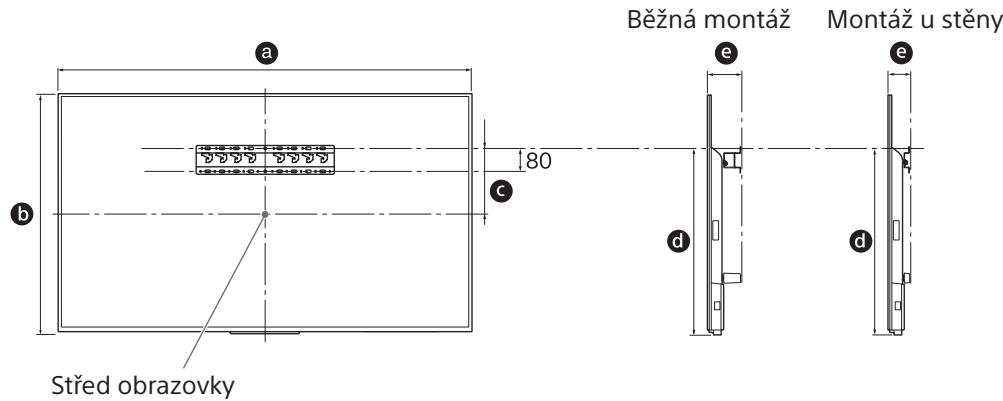

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistete se, ze je na zdi na televizor dostatek prostoru a ze zd' unese alespo nctyrnasobek hmotnosti televizoru.

Informace o montáži televizoru na zed'naleznete v následujíci tabulce. Informace o hmotnosti televizoru naleznete v Referenčné príručce k televizoru.

Jednotka: mm

Název modelu KD-	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou miñne lišit.

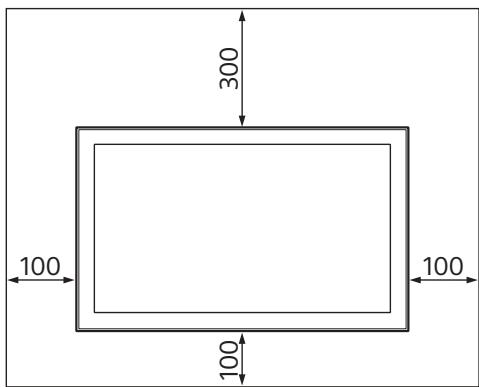

Mezi televizorem a stropem a vyčnívajícímí
cástmi stěny ponechejte dostatečné
prostor, jak je znázorněno níze.

Jednotka: mm

• Abyste zajistili rădnou ventilaci a zabrani hromadeni nečistot nebo prachu:

Nepokladejte televizor naplocho, neinstalujte ho vzhuru nohama, obrazovkou ke stene ani na bok.
- Neumistujte televizor na polici, koberec, postel ani do skrince.
- Nezakryvejte televizor latkou, napríklad záclonami, ani takovymi prědměty, jako jsou noviny apod.
- Neinstalujte televizor, jak je znázorněno níze.

Cirkulace vzduchu je blokovana.

Poznámka

• Pokud mate v planu kabely vestre ve stene, pred začatkem montaže vyvrtejte ve zdi otvor pro kabely. Aby nedoslo ke skriplutí kabelu, pripravte otvor ve zdi mimo obvod základny (20) A, adaptér základny ① a Rozpěrky (20) E, Rozpěrky (60) K.

2 Zvolte styl montáže na zed'. Vzdálenost zadni Časti televizoru od stěny můžete zvolit z následujících možnosti.

2-a Standardni montáž
2-b Uzká montáž

Viz tabulku kroku 1.

VAROVÁNÍ

Kdyz volite moznost 2-b, bude pristup k zadnim konektorum omezeny.

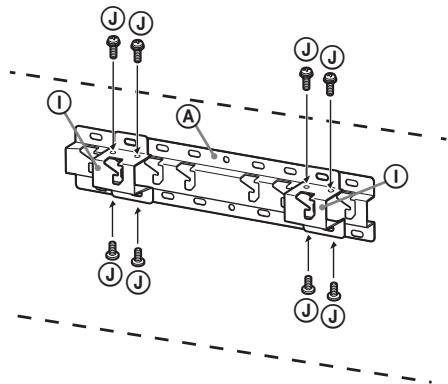

Když je zvolena možnost 2-a, pripevněte adaptoré základny (1) pomoci šroubu (PSW 4x10) (2) k základné (20) (A).

3 Viz tabulku níze, ve které najdete informace o mistréch pripevněi adaptéru základny. Pokud zvolité možnost 2-b, tento krok prěskočte.

Název modelu KD-	Umístěné háku
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Určete umistěné šroubů pro montáž základny (20) A.

Informace najdete v technickych udajich na strane 12.

Kdyz zvolite moznost 2-a, pouzijte prosim umisteni otvoru adapteru zakladny ①

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by měl unést hmotnost alespočtyrnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referenčné príručce k televizoru.).
• Určete silu stěny, na kterou bude televator upevně.
  V připadě potřeby stěnu dostatečné zpevněte.

• Pripravte si nejmene Čtyři šrouby o prüměru 8 mm nebo ekvivalentné (nejssoućasti baleni).
• Umistete ctyri srouby do otvoru adaptereu zakladny ① a do zakladny (20) A (pouze 2-a).
• Namontujte základnu (20) © na zed' vodorovně.

Příprava na montáž televizoru

1 Sejměte kryt stojanu. (pouze KD-55XD80□□)

2 Vysroubujte srouby ze zadni casti televizoru.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□/43XD80□

3 Připojte cásti príslušenství nástěnného držák. Zkontrolujte cásti príslušenství v odstavci „Dodáno s modelem SU-WL450" v cásti „Kontrola současti“ na straně 5.

Poznámka

• Pevně zajistěte díly príslušenství pamoci sroubú.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovacimoment priblizne na 1,5 N·m{15 kgf·cm}.
  Nepouzité Časti uložte na bezpečné misto pro budouci použití. Tento námod si uschovejte pro budouci použití.

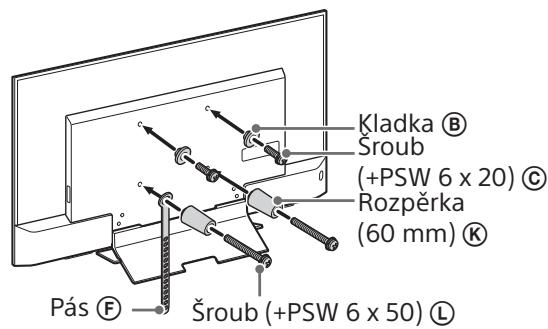

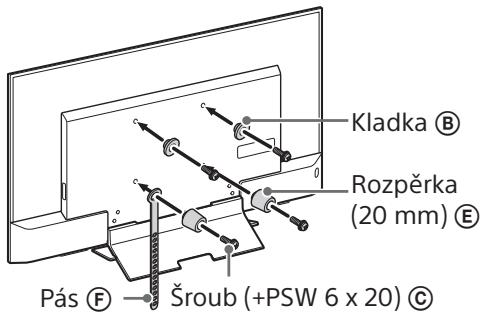

Bězná montáž (2-a)

Montáž u stěny (2-b)

Poznámka

Když použijete tento zpʊsob montáze, nebudete moci použít některé konektory v zadné Časti televizoru.

Před montáží televizoru na zed nezapoměnte zkontrolovat, zda jsou kabely pripojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referencní príručce dodané s televizorem.

5 Odpojte držák kabelu (dodáno s televizorem).

(pouze KD-43XD83□□/ 43XD80□□)

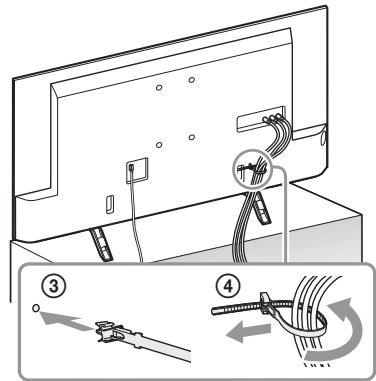

6 Spojte kabely.

U modelú KD-43XD83☐/43XD80☐ upevněte držák kabelu k jedernomu z vnitřních odvorů.

Poznámka

Vedeni kabelu ve zdi sverte licencovanemu dodavateli.
- Před montáží propojovací kabely svažte, abyste o ně nezakopli.

7 Odmontujte stolní stojan od televizoru.

Pouze KD-55XD80□□

Kromě modelù KD-55XD80□□

Montáž televizoru na zed'

1 Upevněte televizor k základné.

• Informace o poloze kladek ⑧ pro zavěšeni na základnu naleznete v tabulce u kroku 3 v Časti „Urcení mista montáže" na straně 8.
• Televizor pevné uchopte oběma rukama a opatrné zavěste kladky (B) pripojené k zadni straně televizoru k základné. Nezapomeće ověřit tvar otvorů.
• Po montáži televizoru na zed' zkontrolujte, zda jsou kladky (B) pevné zaklapnuty v základné nebo v adaptéru základny.

2-a

2-b

VAROVÁNÍ

• Televizor musi prěnášet vždy nejmné dve osoby.

2 Zajistěte, aby se dolní Část televizoru neposunovala.

• Uchopte kus pasky (F) a pevně ji upevněte ke zdi.

• Použijte šroub o prüměru 5 mm nebo ekvivalentné (není součástí balení).

Poznámka

Zkuste opatrné zatahnout za spodni stranu televizoru smerem k sobe a ujistete se, ze se nepohne kupfedu. Pokud zjistite jakykoli posun, nenf televizor radnene namontovan a bude tbreba pasku (F) znov pevné upevnit.

Potvrzení dokončeni montáže

Zkontrolujte následujíci body.

• Kladky ⑧ jsou pevné zavěseny na základné nebo na adaptéru základny.
• Šnúry ani kabely nejsou zkroucenyi ani skriplnuty.
  Páska F je pevná, nikoli uvolnéna.

VAROVÁNÍ

Nesprávné umistění napajeci šnúry atd. můze zpúsobit požár nebo uraz elektrický proudem v dusledku zkratu. Z bezpečnostních dūvodu je třeba dokonění montáže potvrdit.

Dalsí informace

Při demontáží televizoru provedte uvedeny postup v obraceném sledu.

VAROVÁNÍ

• Televizor musi demontovat vždy nejměne dve osoby.

Technické udaje

Rozměry: (příbl.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (případ 2-b)

h2:60(priPAD2-a)

Hmotnost (pouze základna): (pribl.) [kg] 0,8

Vzhled a technické udaje se mohou bez prědchoziho upozorněni změnit.

Počas instalácie, pravidelnéj udržby a kontroly tohto produktu venujte plné pozornost bezpečnosti.

Informácie o bezpečnosti

Produkty od spolocnosti Sony boli navrhnute s dorazom na bezpečnost. Ak sa však produkt použiva nesopravne, moze to mat za následok vázne zranenie následkom poziaru, zásahu elektrickým prudom, prevrhnutia vyrobku alebo jeho pádu. Dodržiavajte bezpečnostnéPokyny, aby sa podobným nehedám predislo.

UPOZORNENIE

Tato montázná konzola na stenu je určěna na použité so speřikovánýmī TV prijmačmi. Informação o tom, ā je myné montáznu konzolu na stenu použíš TV prijmačom, najdete v referenčnej príručke.

Pre zákaznikov

VYSTRAHA

Časti montážnej konzoly na stenu neupravujte.

V općnom pripline moźne montážna konzola na stenu spadnú't a spősobit zranenie alebo skody na majetku.

Nasledujuce pouky su urcené len pre
predajcov produktov spočnosti Sony.
Dokladne si preciţaje bezpečnostné
pokyny uvedene vyssie a poças
montăze, udžrbya kontroly tohto
produktu venujte mimiordnu pozornost
bezpečnosti.

Montážnu konzolu na stenu neinstalujte na povrch steny, kde budú rohy alebo strany TV prijimača vyčnievat'mimo povrchu steny.

Montáznu konzolu na stenu neinstalujte na povrch steny, napriklad na pilier, kde budu rohy alebo strany TV prijimača vyčnievaţ mimo povrchu steny. Ak osoba alebo predmet narazi do vyčnéveajuceho rohu alebo strany TV prijimača, moze dōjst k zraneniu alebo Škodám na majetku.

TV prijimač nemontujte nad ani pod klimatizáciu.

Pocas montáze nevystavujte TV prijima nárazom.

TV prijimač vystavený nárazu može spednút alebo prasknút. To može spósobit zranenie.

Po správnéj montáži TV prijímača pevné zaistite káble.

Ak sa do kablov zamotaju fudia alebo predmety, moze dojst'k zraneni alebo poskodeniu TV prijimaca.

Montáž TV prijímača na stenu

Postup montáze sa liši v závislosti od TV prijímaça.

Na instaláciu televízneho prijimača na stenu použite montážnu konzolu na stenu SU-WL450.

Poznámka

Položky dodávané s montážnou konzolou na stenu SU-WL450

A Podstavec (20) (1)	B Kladka (2)
C PSW 6x20 (4)	D PSW 4x20 s vložkou (2)
E Dištančná vložka (20) (2)	F Remeš (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
I Adaptér podstavca (2)	J PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2)	N PSW 4x50 (2)
O Montážny nástavec na stenu (S) (2)	P Dištančná vložka (2)
Q Podložka (1)	R PSW 5x12 (1)

• Hodnoty v tabulke sa mоžu v závislosti od instalacie mierne lišit.

2-a Štandardná montáž
2-b Montáz s krátkou
vzdialenostou

Pripréva na montáž TV prijímača

1 Odmontujte kryt stojana. (Len model KD-55XD80□□)

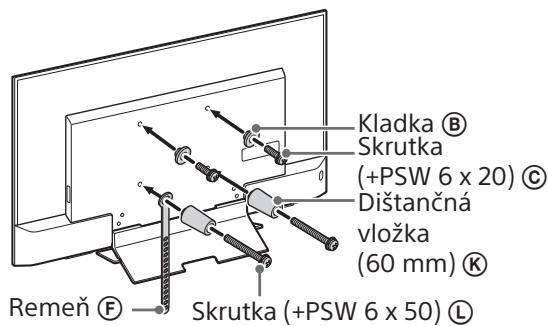

3 Pripevnite upevnovacie Časti montážnej konzoly na stenu. Skontrolujte upevnovacie Časti podla Časti „Položky dodávané s montážnou konzolou na stenu SU-WL450" v sekci „Kontrola dielov" na strane 5.

Poznámka

Štandardná montáž (2-a)

Montáž s krátkou vzdialenostou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude mozné káble pripojit.

Montáž TV prijímača na stenu

1 Pripevnite TV prijímač k podstavcu.

• Informacja o polohe kladiek (B) na závese na podstavci najdete v tabulke v kroku 3 v Časti „Urcenie miesta montáze" na strane 8.
• Držte TV prijímač pavne oboma rukami a opatrne zavestre kladky (B) pripevně na zadnej strane TV prijímača na podstavec, pričom dbajte na tvar otvorov.
• Po instaláci TV prijimača na stenu overte, Či su kladky ⑧ pevne pripevnék podstavcu alebo adaptéru podstavca.

2-a

2-b

VYSTRAHA

Pri demontázi TV prijímaça zopakujte postup montáze v opacnom poradi.

VYSTRAHA

• Pocas demontáze musia TV prijimač držat aspon dve osoby.

Technické udaje

Hmotnost (len podstavec): (pribl.) [kg]

0,8

Dizajn a technické udaje sa mozu zmenit bez upozornenia.

Glejte tabei v 1. koraku.

OPOZORILO
