MODE D'EMPLOI ES 464 WINNY

ET EESTI - Algupärase kasutusjuhendi tõlge (Istruzioni Originali)

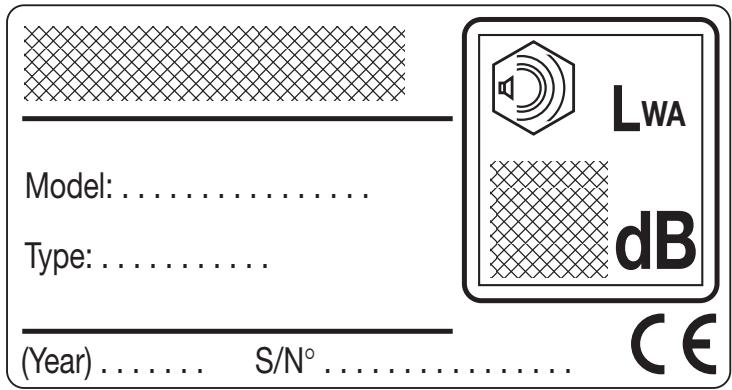

ET MARKERKLEEBIS JA MASINA KOMPONENDID 1. 2. 3. 4. 5. 6. 7.

Müratase direktiivi 2000/14/CE järgselt Vastavusmärgistus direktiivi 98/37/CEE järgselt 2006/42/CE 29/12/2009) Valmistusaasta Muruniiduki tüüp Matriklinumber Konstrueerija nimi ja aadress Artiklikood

Vahetult pärast masina omandamist kirjutage identifitseerimisnumbrid (3–5–6) vastavatele kohtadele kasutusjuhendi viimasel lehel. 11. Korpus 12. Mootor 13. Lõiketera 14. Kivikaitse 15. Kogumiskorv 16. Käepide 17. Gaasihoob 18. Mootori pidurihoob 19. Edasiveo lüliti SEADMEL OLEVATE SÜMBOLITE KIRJELDUS (kus on ette nähtud) 21. Aeglane 22. Kiire 23. Starter 24. Mootori seiskamine 25. Edasivedu sisse lülitatud 26. Puhkeasend 27. Mootori käivitamine ETTEVAATUSABINÕUD - Teie muruniidukit tuleb kasutada ettevaatlikult. Selleks on masinale asetatud joonistega kleebised, mis tuletavad teile meelde põhilisi ettevaatusabinõusid. Jooniste tähendus on seletatud edaspidi. Lisaks sellele soovitame teil lugeda tähelepanelikult läbi selles juhendis vastavas peatükis toodud ohutusnõuded. 51. Ettevaatust: Lugege läbi kasutusjuhend enne masina kasutamist. 52. Väljaviske oht! Masina kasutamise ajal hoidke tööpiirkonnast eemale kõrvalised inimesed. 53. Lõikeoht! Terad on liikuvad. Mitte asetada käsi või jalgu lõiketera lähedusse või niiduki alla. 54. Ainult elektrilise mootoriga muruniitjale 55. Ettevaatust: Tera jätkab ringlemist ka mõni aeg pärast masina väljalülitamist. 56. Ettevaatust: Enne mistahes hoolduse või paranduse teostamist ühendage lahti küünlajuhe ja lugege läbi kasutusjuhend. 57. Ainult elektrilise mootoriga muruniitjale. Müra ja vibratsiooni maksimummäärad Mudelil 414 464 534 Akustilise surve tase töötaja kõrvale (vastavuses normiga 81/105(EMÜ) db(A) 78,4 79,6 80,3 - Mõõtmisebatäpsus (2006/42/CE - EN 27574) db(A) 0,7 0,6 0,7 Mõõdetud akustilise võimsuse tase (vastavuses direktiiviga 2000/14/EÜ, 2005/88/EÜ) db(A) 94,0 94,9 96,3 - Mõõtmisebatäpsus (2006/42/CE - EN 27574) db(A) 0,2 0,2 0,2 Garanteeritud akustilise võimsuse tase (vastavuses direktiiviga 2000/14/EÜ, 2005/88/EÜ) db(A) 96

Vibratsioonitase (vastavalt normile EÜ 1033) m/s 12,6 4,07 5,23 - Mõõtmisebatäpsus (2006/42/CE - EN 12096) m/s2 0,4 0,4 0,4 2

Ç ÒÎÛ˜‡È ̇ Ò˙ÏÌÂÌË ËÎË ÔÓ·ÎÂÏ, Ò‚˙ÊÂÚ Ò ·ÂÁ ÍÓη‡ÌËÂ Ò Ì‡È-·ÎËÁÍËfl ÒÂ‚ËÁ ËÎË Ò Ï‡„‡ÁË̇.

ET OHUTUSNÕUDED RANGELT JÄRGIDA A) ALUSTAMINE 1) Lugege tähelepanelikult läbi kasutusjuhend. Õppige tundma käsklusi ja muruniiduki asjakohast kasutamist. Õppige ära kuidas mootorit kiiresti seisata. 2) Kasutage muruniidukit ainult sel otstarbel milleks ta on ette nähtud - muru niitmiseks ja kogumiseks. Mistahes muu kasutus võib olla ohtlik ja põhjustada masina kahjustumist. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): – täiskasvanute, laste või loomade transportimine; – iseenda transportimine masinal; – masina kasutamine raskuste vedamiseks või lükkamiseks; – kasutada masinat lehtede või prügi kogumiseks; – masina kasutamine hekkide pügamiseks või rohust erineva taimestiku lõikamiseks; – masina kasutamine rohkem kui ühe inimese poolt; – sisestada tera ilma rohuta lõikudel. 3) Ärge lubage kunagi kasutada muruniidukit lastel ega inimestel kes ei ole tutvunud kasutusjuhendiga. Kohalikud seadused võivad sätestada miinimumea selle masina kasutamiseks. 4) Ärge kasutage masinat kunagi: – kõrvaliste inimeste, eriti laste või ka loomade läheduses; – kui kasutaja on võtnud ravimeid või aineid, mis hajutavad tähelepanu või aeglustavad reflekse. 5) Pidage meeles, et kasutaja vastutab tekkida võivate õnnetuste ja kahjustuste eest teistele inimestele või nende omandile.

B) EELTÖÖ 1) Niitmise ajal kandke alati tugevaid jalanõusid ja pikki pükse. Ärge kasutage muruniidukit paljajalu või lahtiste sandaalidega. 2) Uurige hoolega läbi ala, millel kavatsete töötada ja eemaldage sealt kõik see, mida masin võiks välja lüüa või mis võiksid kahjustada lõiketeri ja mootorit (kivid, oksad, traadid, luud, jne.) 3) ETTEVAATUST: OHT! Bensiin on kergestisüttiv aine. – hoidke kütust selleks ette nähtud anumates; – valage kütust masinasse, kasutades lehtrit, ainult vabas õhus ja ärge suitsetage bensiiniga tegelemise ajal ning masinasse kütust valades. – valage kütus masinasse enne kui käivitate mootori; ärge lisage kütust ning ärge võtke ära bensiinipaagi korki kui mootor käib või on soe. – kui bensiin valgub maha, ärge käivitage mootorit vaid eemaldage muruniiduki alalt, kuhu läks kütus, kuniks bensiin on ära auranud ja aurud on hajunud; et vältida põlengu võimalust. – pange alati tihedalt kinni bensiinipaagi kork ja sulgege kindlalt bensiinianum. 4) Asendage vigased summutid 5) Enne kasutamist teostage masina üldine kontroll, eriti lõiketerade asend ja kontrollige, et nende kinnituspoldid ei oleks kahjustatud või kulunud. Asendage blokis kahjustunud või kulunud lõiketerad ja kruvid, et tagada tasakaal. 6) Enne töö alustamist kinnitage masina väljaviskeavale kaitse (kott või kivikaitse).

C) KASUTAMISE AJAL 1) Ärge käivitage mootorit kinnistes ruumides, kuhu võivad koguneda ohtlikud mürkgaasid. 2) Töötage ainult päevavalguses või heas kunstvalguses. 3) Kui võimalik, hoiduge töötamast märjal rohul. 4) Veenduge alati et teil on kindel toetuspunkt kaldus maa-alal. 5) Ärge kunagi jookske, vaid kõndige; ärge laske end muruniidukil vedada. 6) Kaldpinnal niitke piki nõlva, mitte kunagi üles-alla. 7) Kaldpindadel olge äärmiselt ettevaatlik, kui muudate sõidusuunda. 8) Ärge niitke maa-alasid, mille kalle on suurem kui 20°. 9) Olge eriti ettevaatlikud kui tõmbate muruniidukit enda poole. 10) Peatage lõiketera, kui peate muruniitjat kallutama transpordiks või ületades pindu, millel ei ole rohtu ja samuti siis, kui transpordite muruniitjat tööalale või sealt ära. 11) Ärge kasutage kunagi muruniidukit kui väljaviskeava kait-

sed on vigastatud, ilma rohukogujata või ilma kivikaitseta. 12) Ärge muutke mootori seadeid ja ärge viige mootorit ülemääraselt kõrgete pööreteni. 13) Veoga mudelitel lülitage enne mootori käivitamist välja ülekanne ratastele. 14) Käivitage mootor ettevaatlikult kasutusjuhiseid järgides ja hoides jalad lõiketeradest ohutus kauguses. 15) Ärge kallutage muruniitjat käivitamisel. Käivitage masin tasasel pinnal, millel ei oleks ei takistusi ega kõrget rohtu. 16) Ärge kunagi pange käsi või jalgu pöörlevate osade lähedusse. Hoidke end alati eemal väljaviskeavast. 17) Ärge tõstke või transportige muruniitjat kui mootor töötab. 18) Lülitage mootor välja ja ühendage lahti küünlajuhe: – enne kui hakkate tegema mistahes toimingut lõiketerade juures või enne kui hakkate ummistunud väljalasketoru vabastama; – enne kui hakkate muruniitjat kontrollima, puhastama või seda hooldama; – kui muruniitja saab löögi võõrkehalt. Määrake kindlaks kahjustused ja tehke vajalikud parandused, enne kui uuesti masina kasutusele võtate; – kui muruniitja hakkab ebanormaalselt vibreerima (Uurida kiiresti välja vibratsiooni põhjus ja kontrollida vastavas teeninduskeskuses). 19) Lülitage mootor välja: – iga kord kui jätate muruniitja järelvalveta. Elektrilise käivitamisega mudelitel, eemaldage ka süütevõti; – enne kui valate paaki uut bensiini; – alati kui võtate ära või panete külge rohukoguja; – enne kui hakkate reguleerima lõikekõrgust. 20) Enne mootori väljalülitamist, vähendage gaasi. Kui lõpetate töö, pange kinni kütusekraan, nagu on kirjas mootori kasutusjuhendis. 21) Töötamise ajal, hoidke end vastavalt käepideme pikkusele alati ohutus kauguses pöörlevast terast.

D) HOOLDAMINE JA HOIDMINE 1) Et olla kindel masina ohutus töötamises, hoidke alati tihedalt kinnitatuna kõik mutrid ja kruvid. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks optimaalselt. 2) Ärge hoidke muruniitjat, mille paagis on kütust, ruumis, kus bensiiniaurud võiksid jõuda sädemeni, kuumaallikani või leegini. 3) Enne kui asetate muruniiduki mistahes ruumi, laske mootoril korralikult maha jahtuda. 4) Et vähendada tulekahjuriski, hoida alati mootor, summuti, aku ja bensiinipaagi ümbrus puhas rohujäätmetest, lehtedest või üleliigsest määrderasvast. Ärge jätke anumaid niidetud rohuga kinnisesse ruumi. 5) Kontrollige sageli kivikaitset ja rohukogujat, et näha selle kulumist või vigastusi. 6) Kui paak tuleb tühjendada, tehke seda vabas õhus ja külma mootoriga. 7) Kasutage töökindaid lõiketerade äravõtmiseks ja tagasipanekuks. 8) Hoolitsege tera tasakaalustamise eest, kui seda teritatakse. Kõik lõiketeraga seotud toimingud (mahavõtmine, teritamine, tasakaalustamine, tagasipanek ja/või asendamine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad tööd; turvalisuse tagamiseks peab neid töid teostama vastavas teeninduskeskuses. 9) Ohutuse huvides ärge kunagi kasutage masinat, millel on kulunud või kahjustunud osi. Osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi. Mittekvaliteetsed varuosad võivad kahjustada masinat ja olla ohuks teie turvalisusele.

E) TRANSPORTIMINE 1) Iga kord kui on tarvis masinat liigutada, tõsta, transportida või kallutada, tuleb: – panna kätte paksud töökindad. – võtta kinni masina nendest osadest, mis on kindlad, arvestades kaalu ja selle jagunemist. – kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi. 2) Transportimise ajal kinnitada masin köite või kettide abil.

ET KASUTAMISTINGIMUSED Mootori ja aku (kui on ette nähtud) kohta lugege vastavaid kasutusjuhendeid. PANE TÄHELE - Seos tekstis sisalduvate viidete ja vastavate jooniste vahel (mis asuvad lk. 2 – 3 ) on näidatud numbriga, mis eelneb igale lõigule.

1. MONTEERIMINE PANE TÄHELE - Masina mõned komponendid võivad olla juba monteeritud. ETTEVAATUST - Lahtipakkimine ja kokkumonteerimise lõpuleviimine peab toimuma alati tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlemine peab toimuma vastavalt kohalikele kehtivatele normidele.

litel on ette nähtud fikseeritud re_iimiga, ilma aktseleraatorita mootor.

2.2 Lõiketera piduri jaoks on hoob (1), mida tuleb hoida käepideme vastas muruniiduki käivitamisel ja töötamise ajal. Kui hoob lahti lasta, mootor seiskub. 2.3 Edasiveoga mudelitel liigub muruniiduki edasi kangi (1) surumisel vastu käepidet. Kui kang lahti lasta, siis muruniitja lõpetab liikumise. 2.4 Lõikekõrgust reguleeritakse vastavate hoobadega (1). Mõnedel mudelitel eemaldada rattakate (2) ja keerata polt (3) lahti kaasaantud võtmega (4); asetada rattad soovitud lõikekõrgusel asuvatesse aukudesse (5) ja kinnitada polt (3) võtmega (4). Neli ratast peavad olema reguleeritud samale kõrgusele. SEDA OPERATSIOONI TULEB TEHA SEISVA LÕIKETERAGA.

3. MURU NIITMINE 1.1a “I” tüüpi käepide – ilma kõrguse reguleerijata Monteerige käepideme (1) alumine osa korpuse külgmistesse avadesse, kinnitage see kaasaantud kruvidega (2). Monteerige ülemine osa (3), kasutades kaasasolevaid polte (4), jälgides hoolikalt et käivitustrossi spiraal (5) oleks õiges asendis. Mõnedel mudelitel: ühendage mootori piduri juhe (6) haakides juhtme ots (7) vastavasse avausse juhthooval (8); fikseerige juhtmetugi (6a) käepideme külge kaasaantud kruvidega (9) nagu näidatud. Kinnitage hoobade juhtmed kasutades klambreid (10).

3.1 Tõstke üles kivikaitse ja kinnitage koguja (1) nagu joonisel näidatud.

1.1b “II” tüüpi käepide – kõrguse reguleerijaga – Viige käepideme (1) alumine, juba monteeritud, osa tööpositsiooni ja blokeerige sisemiste nuppudega (2), kontrollides, et kaks polti (3) jäävad vastavatesse avaustesse (4). Monteerige ülemine osa (5), kasutades kaasasolevaid polte (6), jälgides hoolikalt et käivitustrossi spiraal (7) oleks õiges asendis. Mõnedel mudelitel: ühendage mootori piduri juhe (8) haakides juhtme ots (9) vastavasse avausse juhthooval (10); fikseerige juhtmetugi (8a) käepideme külge kaasaantud kruvidega (11) nagu näidatud. Kinnitage hoobade juhtmed kasutades klambreid (12). Keerates nuppe (2) on võimalik reguleerida käepidet kahele erinevale kõrgusele.

3.3 Muru kvaliteet saab parem kui niita alati samal lõikekõrgusel ja vaheldumisi eri suundades.

3.2 Käivitamiseks järgige mootori kasutusjuhendit, tõmmake lõiketera pidurihoob (1) vastu käepidet ja tõmmake energiliselt pidemest käivitustrossi (2). Elektrilise käivitamisega mudelitel tõmmata tera piduri hoob (1) vastu käepidet ja keerata kontaktvõtit (3).

NÕUANDED MURU HOOLDAMISEKS Iga tüüpi muru on erinevate omadustega ning võib hoolduseks vajada erinevaid tingimusi; lugeda alati seemnepakendilt soovitusi niitmiskõrguse kohta, mis on seotud vastava tööpiirkonna kasvutingimustega. Arvestada, et enamus murust koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõigatakse täielikult maha, muru kahjustub ja taastumine on raskendatud.

1.2a Jäiga rohukoguja puhul: Eraldage hoolikalt plaat (1) ja seibid (2) koguja (3) ülemisest osast. Võtke ära kaks seibi (2) ja monteerige plaat (1) koguja (3) ülemisele poolele, ühendades see nõksuga. Ühendage koguja kaks osa (3) ja (4), sisestades põhjas hoolikalt konksud oma kohtadele kuni klõpsatuseni ja fikseerige kaasaantud kruvidega (5).

Üldiselt kehtivad järgnevad soovitused: – liiga madal lõige põhjustab rebimist ja muru hõrenemist, väljanägemine “laiguline”; – suvel peab niitma kõrgemalt, et vältida maapinna kuivamist; – niita ei tohi märga rohtu; see võib põhjustada tera efektiivsuse vähenemist, muru jääb selle külge ja rebib rohtu; – Kui muru on eriti kõrge, tuleb esmalt niita masina kõrgeimal lubatud niidukõrgusel ja seejärel niita teist korda kahe või kolme päeva pärast.

1.2b Plastikust ja riidest rohukoguja puhul: Asetage raam (15) kotti (17) ja kinnitage kõik plastikust ääred (18) nii nagu joonisel, kasutades kruvikeeraja abi. Sisestage kanga serv (19) plastikosa kanalisse (13), alustades äärest 5-7 mm kaugusel.

3.4 Töö lõpetamisel laske lahti lõiketera pidurihoob (1) ja ühendage lahti küünlajuhe (2). Võtke välja süütevõti (3) mudelitel, millel see on olemas. OODAKE LÕIKETERA TÄIELIKU SEISKUMISENI enne kui hakkate teostama mistahes hooldustööd.

1.3 Elektrilise starteriga mudelitel, ühendage akujuhe muruniitja üldjuhtmestikuga.

2. JUHTIMISSEADMETE KIRJELDUS 2.1 Aktseleraatorit (kui on ette nähtud) juhitakse hoovaga (1). Hoova asendid on näidatud vastaval sildil. Mõnedel mude100

4. HOOLDUS TÄHTIS - Regulaarne ning täpne hooldus on hädavajalik, et hoida muruniiduk töökorras ning et töötamine oleks ohutu. Muruniitjat tuleb hoida kuivas kohas. 1) Enne mistahes muruniitja hooldus-, parandus- või reguleerimistööd, panna kätte paksud töökindad.

2) Pärast igat niitmist peske masin hoolikalt veega; puhastage korpuse külge jäänud rohujäätmed ja pori vältimaks et see ära kuivades muutuks takistuseks järgmisel muruniiduki käivitamisel. 3) Korpuse sisemise osa värv võib aja jooksul niidetud muru abrasiivse toime mõjul lahti tulla; sellisel juhul tuleb värv kiiresti üle tõmmata roostevaba värviga, et hoida ära metalli korrosiooni põhjustava rooste teke. 4) Juhul kui on tarvis pääseda niiduki alumisse osasse, kallutage masinat ainult mootori juhendis ette nähtud poolele, järgides täpselt vastavaid ettekirjutusi. 5) Vältige bensiini sattumist mootori või niiduki plastikust osadele, et vältida nende kahjustumist. Puhastage koheselt juhuslikult sattunud bensiin. Garantii ei kata bensiini tõttu niiduki plastikust osadele tekkinud kahjude parandamise kulusid.

4.1 Töid teraga on soovitav lasta teha spetsialiseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid. Sellel masinal on ette nähtud kasutada terasid koodiga: 81004360/3 (mudelil 414) 81004365/3 (mudelil 464) 81004381/1 (mudelil 534) Terad peavad alati olema tähistatud . Vastavalt toote täiustumisele võib juhtuda, et ülalnimetatud terad tuleb aja jooksul välja vahetada teiste, sobivuse ja tööohutuse seisukohalt analoogsete vastu. Monteerida tera (2) tagasi, kood ja markeering maapinna poole, jälgides joonisel näidatud järjestust. Kinnitada keskmine kruvi (1) dünamomeetrilise võtmega, seatud 35-40 Nm peale.

4.2 Tühja aku laadimiseks, ühendage see akulaadija (1) külge vastavalt aku kasutusjuhendile. Kui te ei kavatse pikka aega muruniidukit kasutada, ühendage aku mootori juhtmestikust lahti, kuid veenduge, et aku oleks laetud.

5. KESKKONNAKAITSE Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. – Vältida naabrite segamist. – Jälgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust. – Täpselt kohalikke norme, mis puudutavad pakendite, õlide, bensiini, akude, filtrite, kahjustatud osade ja muu keskkonnaohtliku ümbertöötlemist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest. – Kui te masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole.

6. LISASEADMED ETTEVAATUST: Teie ohutuse huvides on keelatud monteerida mistahes muud seadet, mis pole järgnevas, spetsiaalselt teie masina mudelile välja töötatud seadmete, nimekirjas.

6.1 “Multsimiskomplekt” (kui ei ole kaasa antud) Peenestab niidetud rohu ja jätab selle murule, alternatiiviks rohukogujale.

Mistahes probleemi või kahtluse korral pöörduge kõhklemata lähimasse teeninduskeskusse või edasimüüja poole.
