Toote tüüp	Heliriba koos juhtmevaba bassikõlariga
Bränd	Samsung
Mudel	HW-K650
Mõõdud (L x K x S)	1060 x 60 x 80 mm
Heliriba kaal	2,5 kg
Bassikõlari mõõdud (L x K x S)	200 x 360 x 300 mm
Bassikõlari kaal	5,8 kg
Toide	100-240 V, 50/60 Hz
Elektritarbimine (heliriba)	30 W
Ooterežiimi tarbimine	Vähem kui 0,5 W
Kõlarid	2.1 kanalit (2 x lairibakõlar + bassikõlar)
Koguvõimsus	300 W
Juhtmevaba ühenduvus	Bluetooth 4.0, juhtmevaba ühendus bassikõlariga
Helisisendid	1 x HDMI ARC, 1 x optiline, 1 x USB (heliesitus)
Väljundid	HDMI (TV ARC), juhtmevaba bassikõlar
Toetatud helivormingud	Dolby Digital, DTS, PCM
Helirežiimid	Standard, Surround, Game, Bass Boost, Öö
Lisafunktsioonid	Bluetooth Power on, TV SoundConnect, USB Host, Kõlarite automaatpuhastus
Hooldus ja puhastus	Pühkige pehme ja kuiva lapiga. Ärge kasutage kemikaale.
Ohutus	Tagage piisav ventilatsioon. Ärge ummistage avasid. Tormi ajal ühendage lahti.
Varuosad ja parandatavus	Varuosad saadaval Samsungi järelteeninduse kaudu. Parandus on võimalik spetsialisti poolt.
Garantii	2 aastat (vastavalt kohalikule seadusandlusele)
Pakendi sisu	Heliriba, bassikõlar, kaugjuhtimispult, patareid, HDMI-kaabel, optiline kaabel, kasutusjuhend

Korduma kippuvad küsimused - HW-K650 SAMSUNG

Kuidas ühendada heliriba teleriga?

Kasutage HDMI-kaablit, et ühendada heliriba HDMI ARC-pistik teleri HDMI ARC-pistikuga. Võite kasutada ka optilist kaablit, kui teie teleril pole HDMI ARC-i.

Kuidas siduda heliriba Bluetooth-seadmega?

Vajutage kaugjuhtimispuldi PAIR-nuppu või hoidke heliribal Source-nuppu all, kuni kuvatakse BT PAIRING. Lülitage oma seadmel Bluetooth sisse ja valige 'Samsung HW-K650'.

Mida teha, kui bassikõlar ei ühendu juhtmevabalt?

Veenduge, et bassikõlar on sisse lülitatud ja alla 5 meetri kaugusel heliribast. Kui märgutuli vilgub, vajutage bassikõlari tagaküljel olevat ID SET-nuppu 5 sekundit ja korrake toimingut heliribal (paperclipiga) nende sünkroniseerimiseks.

Kuidas reguleerida bassikõlari helitugevust?

Kasutage kaugjuhtimispuldi BASS-klahvi (+ või -), et reguleerida bassitaset (vahemikus -12 kuni +6).

Heliriba ei lülitu sisse, mida teha?

Kontrollige, et toitejuhe on korralikult ühendatud ja pistik töötab. Kui probleem püsib, proovige heliriba lähtestada, hoides all VOL --nuppu 5 sekundit seadme sisselülitatud olekus.

Kas ma saan heliriba juhtida oma teleri kaugjuhtimispuldiga?

Jah, kui teie teler toetab HDMI-CEC-funktsiooni (Samsungi puhul Anynet+). Lubage see teleri seadetes. Heliriba reageerib seejärel helitugevuse ja ooterežiimi käsklustele.

Kuidas kasutada ümbritseva heli režiimi?

Vajutage kaugjuhtimispuldi SURROUND-nuppu virtuaalse ümbritseva heli režiimi aktiveerimiseks. See laiendab helipilti kaasahaaravama kogemuse jaoks.

Kuidas esitada muusikat USB-seadme kaudu?

Ühendage USB-mälupulk heliriba tagaküljel olevasse USB-porti. Valige allikaks USB, kasutades Source-nuppu. Heliriba esitab MP3, WMA, WAV, OGG faile.

Kuidas puhastada heliriba?

Kasutage pinna pühkimiseks pehmet ja kuiva lappi. Ärge kunagi kasutage abrasiivseid aineid ega lahusteid. Kõlarivõre puhul võib tolm eemaldada madala võimsusega tolmuimejaga.

Kust leida täielik kasutusjuhend?

Täielik juhend on PDF-vormingus saadaval saidil notice-facile.com mudeli HW-K650 jaoks. Saate selle tasuta alla laadida.

KASUTUSJUHEND HW-K650 SAMSUNG

Kujutlege võimalusi, mida see pakub

Täname, et ostsite selle Samsungi toote.

Täielikuma teeninduse saamiseks registreerige oma toode veebisaidil

www.samsung.com/register

OHUTUSALANE TEAVE

Hoiatused

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD

TEENINDUSTÖÖTAJATE POOLE.

	etteVaatust!Mitte aVada,eLeKtRiLÖÖGioHt			See sümbol näitab, et toote sees on kõrgepinge. Mis tahes kokkupuude mõne selle toote sisemise osaga on ohtlik.
				See sümbol näitab, et kasutamist ja hooldust puudutav oluline lugemismaterjal on selle tootega kaasas.

	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

Hoiatus: Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

Ettevaatust! ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.

Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa. - Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tõmmata. Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

Ettevaatust!

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tõmbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

Ettevaatusabinõud

Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

HOIATUS. ÄRGE NEELAKE PATAREID ALLA, KEEMILISE PÖLETUSE OHT.

Tootega kaasas olev kaugjuhtimispult sisaldab nööppatareid. Nööppatarei allaneelamisel võib see põhjustada raskeid sisemisi põletusi juba kahe tunniga ja see võib lõppeda surmaga. Hoidke uued ja kasutatud patareid laste käeulatusest eemal. Kui patareipesa ei sulgu korralikult, ärge toodet

kasutage ja hoidke see laste käeulatusest eemal. Kui te arvate, et patarei võib olla alla neelatud või pandud mis tahes kehaossa, pöörduge kiiresti arsti poole.

SISUKORD

2 ALUSTAMINE

2 Ohutusalane teave

5 Mis on kaasas

6 KIRJELDUSED

6 Esikülje / parema külje paneel

7 Tagumine/alumine paneel

8 Kaugjuhtimispult

11 PAIGALDUS

11 Soundbari paigaldamine

11 Seinakinnituse paigaldamine

15 Soundbari eemaldamine seinalt

16 ÜHENDUSED

16 Bassikölari ühendamine

18 Teleriga ühendamine

18 Teleri ühendamine digitaalse optilise kaabli abil

19 Teleriga ühendamine HDMI (digitaalse) kaabli abil

19 TV SoundConnect

21 Ühendamine välisseadmetega

21 Optiline või analooghelikaabel

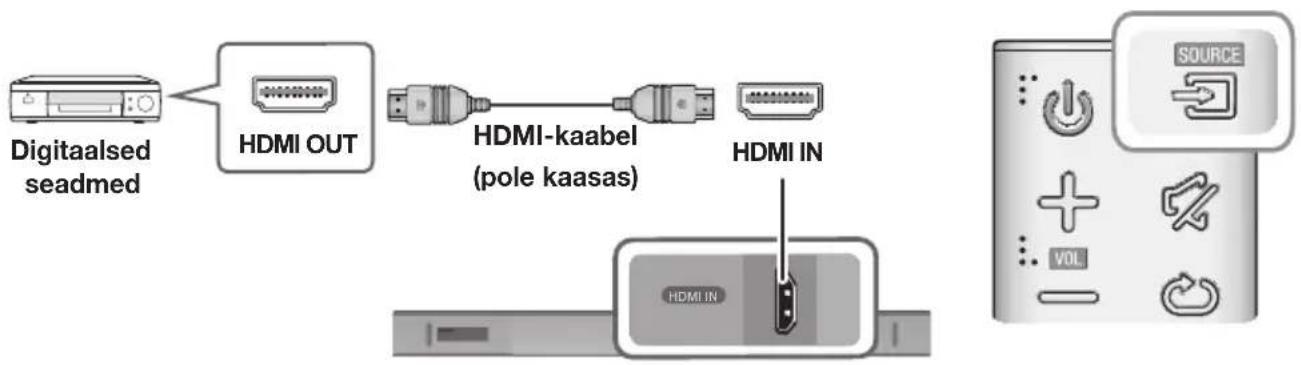

22 HDMI-kaabel

23 FUNKTSIOONID

23 Sisendrežiim

24 Bluetooth

27 Rakenduse Multiroom kasutamine

29 Funktsiooni Network Standby On kasutamine

30 Tarkvaravärskendus

32 TÖRKEOTSING

32 Törkeotsing

33 LISA

33 Tehnilised andmed

- Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.

- Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).

- Administratiivtasu antakse teile teada enne tehniku visiiti.

MIS ON KAASAS

ENNE KASUTUSJUHENDI LUGEMIST

Enne kasutusjuhendi lugemist pöörake tähelepanu järgmistele terminitele.

▶ Selles kasutusjuhendis kasutatud ikoonid

Ikoon Termin Definitsioon
	Ettevaatust!	Tähistab olukorda, kus funktsioon ei tööta või sätted võivad olla tühistatud.
	Märkus	Tähistab nõuandeid või juhiseid lehel, mis aitavad teil funktsiooni kasutada.

Kontrollige allpool näidatud tarvikute olemasolu.

Kaugjuhtimispult / liitiumaku (3V: CR2032)

Toitejuhe : 2 tk

Vahelduvvoolu-/Alalisvooluadapter

Optiline kaabel

Seinakinnitusjuhik Hoidikkruvi : 2 tk Kruvi : 2 tk

Seinakinnituskronstein L Seinakinnituskronstein R

• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.
• Mikro-USB-USB adapterit ja HDMI-kaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

ESIKÜLJE / PAREMA KÜLJE PANEEL

① Nupp + / - (Helitugevus)

Reguleerib helitugevust. Helitugevuse numbriline väärtus kuvatakse esipaneeli ekraanil.

② Nupp (Allikas)

③ Nupp (Hoite)

Valib D.IN-, AUX-, HDMI-, BT või TV-sisendi. - Kui seade on sisse lülitatud, hakkab nuppu, kui seda hoitakse all üle 3 sekundi, toimima nupuna (Vaigista). Nupu (Vaigista) seadistuse tühistamiseks hoidke nuppu uuesti üle 3 sekundi all. Lülitab toite sisse ja välja.

Parem külg

Kuvab aktiivse režiimi.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

TAGUMINE/ALUMINE PANEEL

• Kui eemaldate vahelduvvoolu adapteri toitekaabli seinakontaktist, tõmmake pistik välja. Ärge tõmmake kaablit.
• Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.
• Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvoolukaabli sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

KAUGJUHTIMISPULT

SOURCE

Vajutage Soundbariga ühendatud allika valimiseks.

Vaigista

Saate helitugevust nupuvajutusega vähendada kuni tasemeni 0. Vajutage uuesti heli taastamiseks eelmisele tasemele.

Korda

Kordamisfunktsiooni saab kasutada ainult siis, kui muusikat taasesitatakse telefonist laulude suvandist või DMS-i kaudu Samsungi rakendusest Multiroom.

OFF - REPEAT: korduva taasesituse tühistamiseks.

TRACK - REPEAT: esitab lugu korduvalt.

ALL - REPEAT: taasesitab kõik lood korduvalt.

Liigu edasi

Kui seadmel, millelt esitatakse, on rohkem kui üks fail ning vajutate nuppu ►▶, valitakse järgmine fail.

Bluetooth POWER

Funktsiooni Bluetooth POWER On sisse- ja väljalülitamiseks vajutage kaugjuhtimispuldi nuppu Bluetooth POWER. Vt üksikasju lk 20 ja 25.

((o)) SOUND

Heli ruumiline heli lisab helile sügavust ja ruumikust.

Nupu ((o)) SOUND korduval vajutamisel liigute läbi ruumilise heli sätete:

Funktsiooni Anynet+ sisse- või väljalülitamiseks vajutage ja hoidke nuppu ▶ umbes 5 sekundit all.

OFF - ANYNET+, ON - ANYNET+

Funktsioon Anynet+ võimaldab heliriba funktsiooniga Anynet+ ühilduvast Samsung TV-st kaugjuhtida.

Heliriba peab olema teleriga ühendatud HDMI-kaabli kaudu.

Funktsiooni Auto Power Link sisse- või väljalülitamiseks vajutage ja hoidke nuppu ◀ umbes 5 sekundit all.

OFF - POWER LINK, ON - POWER LINK

* Auto Power Link

Sünkroniseerib Soundbari optilise pistikupesa kaudu ühendatud optilise allikaga, et see teleri sisselülitamisel automaatselt sisse lülituks. (Vt lk 18) Funktsioon Auto Power Link on saadaval ainult režiimis D.IN.

SOUND EFFECT

Saate olenevalt materjalist, mida kuulata soovite, valida 6 helirežiimi vahel: STANDARD (Originaalheli), MUSIC, CLEAR VOICE, SPORTS, MOVIE ja NIGHT.

Valige režiim STANDARD, kui soovite nautida algset heli.

* DRC (Dynamic Range Control)

Võimaldab rakendada Dolby Digitalile dünaamikadiapasooni juhtimise. Vajutage ja hoidke nuppu SOUND EFFECT režiimis STANDBY ligikaudu 5 sekundit all, et DRC-funktsioon (Dynamic Range Control) sisse või välja lülitada.

Toide

Lülitab Soundbari sisse ja välja.

Helitugevus

Reguleerib seadme helitugevust.

Esita/peata

Vajutage nuppu ▶II faili ajutiseks peatamiseks. Vajutage uuesti nuppu ▶II valitud faili esitamiseks.

Liigu tagasi

Kui seadmel, millelt esitate, on üle ühe faili ja vajutate nuppu I◄◄, valitakse eelmine fail.

SOUND CONTROL

Vajutage nuppu valikute TREBLE, BASS, SUBWOOFER LEVEL, või AUDIO

SYNC valimiseks.

Seejärel reguleerige nuppudega ◀, ▶ valiku TREBLE või BASS helitugevust vahemikus -3\~+3 ja valiku SUBWOOFER LEVEL helitugevust alates -12, -6\~+6.

Vajutage ja hoidke all nuppu SOUND CONTROL umbes 5 sekundit, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10KHz on valitavad ning köiki neist saab reguleerida sätetele vahemikus -6\~+6.

Kui Soundbar on ühendatud digitaalse teleriga ning näib, et heli ei ühti, vajutage video ja heli ühitamiseks nuppu SOUND CONTROL. Kasutage nuppe ◀, ► heli viivituse määramiseks vahemikus 0–300 ms. Telerirežiimis ja BT-režiimis ei pruugi heli sünkroonimise funktsioon olla saadaval.

- Kasutage teleri juhtimiseks teleri kaugjuhtimispulti.

▶Soundbari juhtimine teleri kaugjuhtimispuldi abil

1. Vajutage ja hoidke nuppu ((o)) SOUND all kauem kui 5 sekundit, kuni Soundbar on sisse lülitatud.
2. Soundbari ekraanil kuvatakse ON - TV REMOTE.
3. Valige teleri menüüst teleri kõlariks väline kõlar.

• Pole saadaval, kui kasutusel on funktsioon TV ARC või režiim HDMI.
• Kõik nupud ei ole saadaval, välja arvatud suvandi VOL +/- ja (Vaigista) nupp selles funktsioonis.
• Telerimenüüd erinevad tootja ja mudeli kaupa. Vaadake lisateabe saamiseks teleri kasutusjuhendit.

• Tootjad, kes seda funktsiooni toetavad:

• VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
• See funktsioon ei pruugi kaugjuhtimispuldi tootjast olenevalt teie teleri kaugjuhtimispuldiga ühilduda.
• Kui soovite selle funktsiooni välja lülitada, hoidke nuppu SOUND all 5 sekundit.

1. Kasutage puldi katte vastupäeva pööramiseks münti, et eemaldada see ülaltoodud joonisel näidatud viisil.
2. Sisestage 3V-liitiumpatarei. Hoidke patarei sisestamisel positiivne (+) poolus pealpool. Pange aku kaas tagasi peale ja joondage märgid „•” kõrvuti, nagu on näidatud ülaltoodud joonisel.
3. Kaane võimalikult kaugele päripäeva keeramiseks kasutage münti, et see paigale kinnitada.

▶ Paigaldamise ettevaatusabinõud

• Paigaldage ainult vertikaalsele seinale.

• Ärge valige paigaldamiseks kohta, kus on kõrge temperatuur või niiskus, ega seina, mis ei suuda kanda seadme raskust.
• Kontrollige seina tugevust. Kui sein ei ole seadme kandmiseks piisavalt tugev, tugevdage seina või paigaldage seade teisele seinale, mis suudab seadme raskust kanda.
• Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
• Ostke seinakinnituse kruvid, mis sobivad heliriba paigaldamiseks valitud seina paksuse ja tüübiga.

-Läbimõõt: M5

-Pikkus: soovitatavalt vähemalt 35 mm.

- Enne seadme seinale paigaldamist ühendage selle kaablid välisseadmetega.

- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

1. Asetage Seinakinnitusjuhik vastu seinapinda.

• Seinakinnitusjuhik peab olema loodis. - Kui teler on seinale kinnitatud, paigaldage heliriba vähemalt 5 cm telerist allapoole.

1. Joondage pabermalli Keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibi abil seinale.

- Kui te seda teleri alla ei paigalda, seadke Keskjoon paigalduskoha keskjoonele.

1. Suruge pastapliatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva kujutise A-TYPE keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage Seinakinnitusjuhik.
2. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake kõik kruvid kindlalt tugikruvi aukudesse.

1. Kinnitage Seinakinnituskronsteini L ja R kahe Kruvi (M4 x L12) abil Soundbari põhjale. Täpseks sobitamiseks joondage heliribal olevad nupud klambrites olevate aukudega.

Heliriba parempoolne ots

- Kokkupanekul veenduge, et Seinakinnituskronsteini riputusosa oleks tagurpidi.

- Vasak- ja parempoolne kinnitus on erineva kujuga. Paigutage need kindlasti õigesti.

1. Soundbari eemaldamiseks seinakinnituselt suruge seda noole suunas ja seejärel tõmmake seinalt eemale, nagu on näidatud joonisel.

• Ärge riputage paigaldatud seadmele mingeid esemeid ja vältige selle löömist või mahapillamist.
• Kinnitage seade tugevasti, nii et see ei kukuks maha. Kui seade kukub maha, võib see tekitada vigastusi või seadet kahjustada.
• Kui seade on seinale paigaldatud, siis tagage, et lapsed ei tõmbaks ühendusjuhtmeid, kuna selle tagajärjel võib seade maha kukkuda.
• Seinakinnituse parima jõudluse tagamiseks paigaldage kõlarisüsteem vähemalt 5 cm telerist allapoole, kui teler on paigaldatud seinale.
• Kui te ei paigalda seadet seinale, siis ohutu kasutuse tagamiseks paigutage see kindlale tasasele pinnale, kust see ei saa maha kukkuda.

• Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui kõik ühendused komponentide vahel on täielikud.
• Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.

BASSIKÕLARI ÜHENDAMINE

Bassikõlari automaatne ühendamine

Bassikõlari ühenduse ID on tehases eelseadistatud ning põhiseade ja bassikõlar peaksid sisselülitamisel automaatselt ühenduma (juhtmeta).

- Kui bassikõlar on täielikult ühendatud, lõpetab bassikõlaril olev ühenduse sinine LED-näidik vilkumise ja jääb põlema.

Bassikõlari käsitsi ühendamine

Kui sinine LED-tuli ei lõpeta põhiseadme ja bassikõlari sisselülitamisel vilkumist, seadistage ID, järgides alltoodud etappe.

- Tähtis: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhtnööre lk 10.

1. Sisestage põhiseadme ja bassikõlari toitejuhe vahelduvvoolu seinakontakti.
2. Hoidke 5 sekundi vältel bassikõlari tagaküljel olevat nuppu ID SET väikese terava otsaga eseme abil all.

- Näidik STANDBY lülitub välja ja näidik LINK (Ühendus; sinine LED) vilgub kiiresti.

1. Kui põhiseade on välja lülitatud (režiimis STANDBY), vajutage ja hoidke kaugjuhtimispuldi nuppu (Vaigista) 5 sekundit all.
2. Soundbari ekraanil kuvatakse teade ID SET.
3. Ühenduse lõplikuks muutmiseks lülitage põhiseadmel toide sisse, kui bassikõlari sinine LED vilgub.

• Põhiseade ja bassikõlar peaksid nüüd olema ühendatud. • Bassikõlari näidik LINK (ühendus: sinine LED) peaks püsivalt põlema, mitte vilkuma. - Kui näidik LINK ei põle püsivalt siniselt, on ühendamine ebaõnnestunud. Lülitage põhiseade välja ja alustage 2. etapist uuesti. • Saate juhtmeta bassikõlarist paremat heli nautida, valides heliefekti. (Vt lk 8)

• Enne toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.
• Kui põhiseadme toide on sisse lülitatud, on juhtmeta bassikõlar ooterežiimis ja esiküljel vilgub punane LED-tuli STANDBY. (Sinist LED-tuld pole).
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (2,4 GHz), võib interferents põhjustada heli katkemist.
• Juhtmevaba signaali maksimaalne edastuskaugus põhiseadme ja juhtmeta bassikõlari vahel on ligikaudu 10 meetrit, kuid võib erineda olenevalt kasutamiskeskkonnast. Kui põhiseadme ja juhtmeta bassikõlari vahel on terasbetoonist või muust metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmeta ühenduse signaal ei läbi metalli.
• Kui põhiseade ei loo juhtmeta ühendust, järgige samme 1–5 eelmisel lehel, et põhiseadme ja juhtmeta bassikõlari vaheline ühendus lähtestada.

• Juhtmeta ühenduse vastuvõtuantenn on juhtmeta bassikõlarisse sisse ehitatud. Hoidke seade eemal veest ja niiskusest.
• Optimaalseks kuulamiseks veenduge, et bassikõlari ümbruses ei oleks takistusi.

LED-MÄRGUTULE OLEK BASSIKÕLARIL

LED Olek Kirjeldus Eraldusvõime
Punane Sees		Ooterežiim (Soundbari põhiseade on väljalülitatud)	Kontrollige Soundbari põhiseadme toiteallikat
		Ühendamine ebaõnnestus	Ühendage uuesti (käsitsi ühendamiseks kasutage viitena kasutusjuhendis olevaid juhiseid)
Sinine	Sees	Edukalt ühendatud (normaalne toimimine)	-
	Vilgub	Ooterežiim (Soundbari põhiseade on väljalülitatud)	Kontrollige Soundbari põhiseadme toiteallikat
		Ühendamine ebaõnnestus	Ühendage uuesti (käsitsi ühendamiseks kasutage viitena kasutusjuhendis olevaid juhiseid)
Punane ja sinine Vilgub Rike Võtke ühendust teeninduskeskusega.

TELERIGA ÜHENDAMINE

- Tähtis: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhtnööre lk 10.

TELERI ÜHENDAMINE DIGITAALSE OPTILISE KAABLI ABIL

1. Ühendage Soundbar pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.

▶ Auto Power Link

Kui olete ühendanud põhiseadme teleriga digitaalse optilise kaabli abil, saate seada funktsiooni Auto Power olekusse ON (Sees), et teleri sisselülitamisel lülituks Soundbar automaatselt sisse.

1. Ühendage Soundbar ja teler digitaalse optilise kaabli abil.
2. Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.
3. Hoidke kaugjuhtimispuldil nuppu ◀ 5 sekundit all, et lülitada Auto Power Link sisse või välja.

• Auto Power Link on vaikimisi sisse lülitatud. - Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.

TELERIGA ÜHENDAMINE HDMI (DIGITAALSE) KAABLI ABIL

1. Ühendage HDMI-kaabel (pole kaasas) pesast HDMI OUT (TV-ARC) toote tagaküljel teleri pesasse HDMI IN.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.

• HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe liitmiku abil.
• Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm. • Anynet+ peab olema sisse lülitatud. • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

TV SOUNDCONNECT

Saate teleri heli nautida läbi Soundbari, kui see on ühendatud Samsungi teleriga, mis toetab funktsiooni TV SoundConnect.

1. Lülitage teler ja Soundbar sisse.
2. Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim TV.
3. Telerisse ilmub sõnum, milles küsitakse, kas soovite lubada funktsiooni TV SoundConnect.
4. Teleri ja Soundbari ühendamise lõpuleviimiseks valige teleri kaugjuhtimispuldi abil .

• Kui TV SoundConnecti ühendustoiming nurjub, minge teleri helimenüüs jaotisse SoundConnect, valige suvand Uue seadme lisamine ja seadke funktsioon Uue seadme lisamine olekusse SEES. Seejärel proovige uuesti.
• Soundbari telerirežiimilt teise režiimi lülitamisel seiskub TV SoundConnect automaatselt.
• Soundbari ühendamiseks teise teleriga tuleb olemasolev ühendus katkestada.
• Olemasoleva ühenduse lõpetamiseks vajutage ja hoidke kaugjuhtimispuldi nuppu ▶II 5 sekundit all või lülituge teisele režiimile. Teise teleriga ühenduse loomiseks järgige ülaltoodud etappe 1 kuni 4.

• Funktsiooni TV SoundConnect (SoundShare) toetavad mõned Samsungi telerid, mis on turule tulnud aastal 2012 või hiljem. Enne alustamist kontrollige, kas teie teler toetab funktsiooni TV SoundConnect (SoundShare). (Lisateabe saamiseks vaadake teleri kasutusjuhendit.).
• Kui teie Samsungi teler tuli turule enne aastat 2014, kontrollige SoundShare'i häälestusmenüüd.
• Kui vahemaa teleri ja Soundbari vahel ületab 10 meetrit, ei pruugi ühendus olla stabiilne ja heli võib olla katkendlik. Kui see juhtub, paigutage teler või Soundbar teise kohta, et nad oleksid tööks sobivas vahemikus, ja looge uuesti TV SoundConnecti ühendus. • TV SoundConnecti toimimisvahemikud. -Soovitatav paarisühenduse vahemik: kuni 2 meetrit. -Soovitatav töövahemik: kuni 10 meetrit.
• Nupud Esita/peata, Järgmine ja Eelmine Soundbaril või Soundbari kaugjuhtimispuldil ei juhi telerit.

▶Funktsiooni Bluetooth POWER On kasutamine

Funktsioon Bluetooth POWER On on saadaval, kui olete Soundbari edukalt ühendanud ühilduva teleriga, kasutades TV SoundConnecti. Kui funktsioon Bluetooth POWER On on sisse lülitatud, lülitub teleri sisse- või väljalülitamisel ka Soundbari toide sisse või välja.

1. Ühendage teler Soundbariga, kasutades funktsiooni TV SoundConnect.
2. Vajutage Soundbari kaugjuhtimispuldil nuppu Bluetooth POWER. Soundbari ekraanil kuvatakse teade ON - BLUETOOTH POWER.

- ON - BLUETOOTH POWER: Soundbar lülitub teleri sisse- või väljalülitamisel sisse või välja.

- OFF - BLUETOOTH POWER: Soundbar lülitub välja ainult teleri väljalülitamisel.

- Seda funktsiooni toetab mõni Samsungi teler, mis on välja lastud alates 2013. aastast.

ÜHENDAMINE VÄLISSEADMETEGA

OPTILINE VÕI ANALOOGHELIKAABEL

See seade on varustatud ühe digitaalse optilise sisendi pesa ja ühe analoogheli (AUX) sisendi pesaga, mis annab teile välisseadmetega ühenduse loomiseks kaks võimalust.

▶ AUX-kaabel

1. Ühendage põhiseadme pesa AUX IN helikaabli abil allikaseadme pesaga AUDIO OUT.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim AUX.

▶ Optiline kaabel

1. Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil allikaseadme pesaga OPTICAL OUT.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.

HDMI-KAABEL

HDMI on standardne digitaalne liides telerite, projektorite, DVD-mängijate, Blu-ray-mängijate, digibokside jms ühendamiseks. HDMI takistab signaali halvenemist analoogiks teisendamise tõttu ning säilitab algse digitaalse allika video ja heli kvaliteedi.

1. Ühendage toote tagaküljel asuv pesa HDMI IN HDMI-kaabli (pole kaasas) abil digitaalseadme pesaga HDMI OUT.
2. Vajutage Soundbari paremal küljel asuvat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim HDMI.

SISENDREŽIIM

Vajutage põhiseadme paremal küljel asuvat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida soovitud režiim.

Heliriba parempoolne ots

Sisendrežiim Kuva
Optiline digitaalne sisendARC (HDMI OUT) sisend	D.IN
AUX-sisend	AUX
HDMI-sisend	HDMI
BLUETOOTH-režiim	BT
TV SoundConnect	TV

Seade lülitub automaatselt välja järgmistes olukordades.

• D.IN/HDMI/BT/TV-režiimis

-Kui AUX-kaabel on 5 minutit lahti ühendatud.

- Kui ajal, mil AUX-kaabel on ühendatud, puudub võtmesisend 8 tunni vältel. (Funktsiooni Auto Power Down saab ainult sellisel juhul välja lülitada.)

Funktsiooni Auto Power Down välja lülitamiseks režiimis AUX vajutage nuppu ▶II ja hoidke seda 5 sekundit all. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN ilmub ekraanile.

BLUETOOTH

Saate ühendada Soundbariga Bluetooth-seadme ja nautida stereoheliga muusikat ilma ühegi juhtmeta!

SOUNDBARI ÜHENDAMISEKS BLUETOOTH-SEADMEGA

Kontrollige, kas Bluetooth-seade toetab Bluetooth-iga ühilduva stereo-peakomplekti funktsiooni.

1. Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim BT.

- Näete sönumit BT READY Soundbari eesmisel ekraanil.

1. Valige ühendatava Bluetooth-seadme Bluetoothi menüü. (Vt Bluetooth-seadme kasutusjuhendit.)
2. Valige nimekirjast „[AV] Samsung Soundbar Kxxx”.
3. Kui Soundbar on Bluetooth-seadmega ühendatud, kuvab see [Bluetooth-seadme nime] → BT eesmisek ekraanil.
4. Seadme nime saab kuvada ainult inglise keeles. Kui nimi pole inglise keeles, kuvatakse allkriips „_”.
5. Kui Bluetooth-seadme paarisühendus Soundbariga ebaönnestus, kustutage eelmine Bluetooth-seadme leitud „[AV] Samsung Soundbar Kxxx” ja laske seadmel uuesti Soundbari otsida.
6. Muusika esitamine ühendatud seadmelt.

• Saate ühendatud Bluetooth-seadmel mängivat muusikat kuulata Soundbari vahendusel. - Režiimis BT ei ole funktsioonid Esita / Peata / Järgmine / Eelmine saadaval. Need funktsioonid on siiski saadaval Bluetooth-seadmetel, mis toetavad AVRCP-d.

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Korraga saab paarisühenduse luua ainult ühe Bluetooth-seadmega.
• Bluetooth-ühendus lõpetatakse, kui lülitate Soundbari välja.
• Soundbar ei pruugi Bluetoothi otsingut või ühendust õigesti teha järgmistel tingimustel.

- Soundbari ümber on tugev elektriväli.

- Soundbariga on samal ajal paarisühenduses mitu Bluetooth-seadet.

- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Pange tähele, et sellised seadmed, nagu mikrolaineahjud, juhtmeta LAN-adapterid, päevavalguslambid ja gaasiahjud, kasutavad sama sagedusvahemikku kui Bluetooth-seade, mistõttu võib esineda elektrilist interferentsi. • Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
• Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar Kxxx” seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi BT.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

• Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab BT READY.
• Režiimis TV SoundConnect ei saa Soundbari paarisühendada teise Bluetooth-seadmega.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Kui varem seotud Bluetooth-seade püüab Soundbariga ühendust luua, kui funktsioon Bluetooth POWER On on sisse lülitatud ja Soundbar on välja lülitatud, lülitub Soundbar automaatselt sisse.

1. Vajutage kaugjuhtimispuldi nuppu Bluetooth POWER, kui Soundbar on sisse lülitatud.
2. Soundbari ekraanil kuvatakse teade ON - BLUETOOTH POWER.

BLUETOOTH-SEADME LAHTIÜHENDAMISEKS SOUNDBARIST

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

- Ühendus Soundbariga katkestatakse.

- Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil BT DISCONNECTED.

SOUNDBARI LAHTIÜHENDAMISEKS BLUETOOTH-SEADMEST

Vajutage kaugjuhtimispuldi nuppu SOURCE või toote paremal küljel olevat nuppu →, et lülituda režiimilt BT mõnele muule režiimile või lülitada Soundbar välja.

- Ühendatud Bluetooth-seade ootab teatud aja jooksul Soundbarilt vastust, enne kui katkestab ühenduse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)

- Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.

- Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.

▶Lisateavet bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

- Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui:

• osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
• seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
• see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.

- Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.

- Mida kaugemal Soundbar ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet. Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.

- Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.

- Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth-seade on ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral võib heli kvaliteet halveneda takistuste, nt seinte või uste tõttu.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

RAKENDUSE MULTIROOM KASUTAMINE

Rakendus Samsung Multiroom võimaldab ühendada Soundbari nutiseadme, võrgu ja Internetiga. Kui Soundbar on ühendatud nutiseadmega, millesse on installitud rakendus Multiroom, saate ka Soundbari ja mitu Samsung Multiroomi seadet omavahel juhtmeta ühendada ning nende kaudu heli esitada.

ENNE ALUSTAMIST

▶Side põhitõed

Nõuded

1. Juhtmeta ruuter ja nutiseade.
2. Juhtmeta ruuter peab olema Internetiga ühendatud.
3. Nutiseade peab olema ruuteriga ühendatud Wi-Fi-ühenduse abil.

RAKENDUSE SAMSUNG MULTIROOM INSTALLIMINE

Soundbari kasutamiseks rakendusega Samsung Multiroom peate rakenduse Samsung Multiroom oma nutiseadmesse alla laadima ja installima. Saate rakenduse alla laadida Google Playst või App Store'ist. Kui rakendus Samsung Multiroom on installitud, saate esitada Soundbaril nutiseadmesse talletatud muusikat, muudes ühendatud seadmetes asuvat muusikat, muude sisupakkujate pakutavat muusikat või Interneti-raadiojaamade kaudu voogesitatavat muusikat.

▶Android või iOS

Laadige rakendus Samsung Multiroom Google Playst või App Store'ist oma nutiseadmesse.

* Otsing: Samsung Multiroom

või

▶Rakenduse Samsung Multiroom käivitamine

Rakenduse Samsung Multiroom käivitamiseks koputage oma nutiseadmes rakenduse ikooni.

Nutiseadmes valige rakendus Samsung Multiroom. Järgige juhtnööre oma nutiseadme ekraanil.

Rakendusega Samsung Multiroom saate kasutada järgmisi funktsioone.

- Saate nautida oma mobiiltelefoni salvestatud muusikafaile, erinevaid muusikaallikaid ja Interneti-raadiot.

FUNKTSIOONI NETWORK STANDBY ON KASUTAMINE

Funktsioon Network Standby On muutub kättesaadavaks, kui nutiseadme ja Soundbari vahel on loodud toimiv juhtmeta ühendus. See funktsioon lülitab Soundbari automaatselt sisse, kui nutiseade proovib Soundbariga Bluetoothi või Wi-Fi abil ühendust saada. Kui lülitate Soundbari Bluetooth-ühenduse kaudu sisse, on selle sisendrežiimiks automaatselt BT. Soundbari sisselülitamiseks Wi-Fi kaudu peab teie nutiseadmesse olema installitud rakendus Samsung Multiroom.

1. Ühendage nutiseade Soundbariga.
2. Lülitage funktsioon Network Standby On sisse, vajutades Soundbari kaugjuhtimispuldil nuppu ▶▶I ja hoides seda all kauem kui 5 sekundit. Funktsiooni saate välja lülitada, vajutades uuesti nuppu ▶▶I ja hoides seda all üle 5 sekundi.

• Network Standby On on saadaval ainult siis, kui Soundbar on nutiseadmega seotud seadmete loendis. (Nutiseade ja Soundbar peavad olema vähemalt üks kord varem seotud.)
• Soundbar kuvatakse nutiseadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab [BT READY] või [WiFi READY].
• Režiimis TV SoundConnect ei saa Soundbari paarisühendada teise nutiseadmega.

- Kui funktsioon Network Standby On ei toiminud.

- Network Standby On on seatud olekusse väljas. Seadke see olekusse SEES.

• Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.
• Kui Võrgu ooterežiim on seatud olekusse Väljas, siis ei saa Soundbari Bluetooth-ühendusega sisse lülitada.

TARKVARAVÄRSKENDUS

UUENDAMINE USB-GA

Samsung võib tulevikus pakkuda värskendusi Soundbari süsteemi püsivara jaoks.

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti.

Pange tähele, et kui faile on mitu, tuleb need laadida USB-seadmesse ühekaupa ja kasutada püsivara värskendamiseks ühte faili korraga.

Külastage veebisaiti samsung.com või võtke ühendust Samsungi kõnekeskusega, et saada lisateavet värskenduse failide allalaadimise kohta.

▶ Värskendamine

1. Ühendage mikro-USB-USB adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-pesa (A-tüüpi), Soundbari mikro-USB-pessa.

- Mikro-USB-USB adapterikaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

1. Järgige allolevaid samme toote tarkvara allalaadimiseks.

Minge Samsungi kodulehele, mis asub (samsung.com/sec) → otsige mudeli nime – valige klienditoe valik (valiku nimi võib muutuda)

1. Salvestage allalaaditud tarkvara USB-mälupulgale ning valige kausta lahtipakkimiseks "Ekstrakti kausta nimega".
2. Lülitage Soundbar välja ja ühendage tarkvara uuendust sisaldav USB-pulk micro-USB-adapteri kaabli emasporti.
3. Lülitage Soundbar sisse. 3 minuti jooksul kuvatakse UPDATE ja värskendamine algab.
4. Peale värskendamise lõpetamist lülitub Soundbar välja ja uuesti sisse.

▶ Kui teadet UPDATE ei kuvatud

1. Lülitage Soundbar välja, ühendage värskendamisfaile sisaldav USB-mäluseade Soundbari USB-porti.
2. Lahutage toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.

• Sisestage püsivara värskendust sisaldav USB-seade põhiseadme USB-porti.
• Püsivara värskendamine ei pruugi korralikult töötada, kui USB-mäluseadmel leidub helifaile, mida Soundbar toetab.
• Ärge lülitage toidet välja ega eemaldage USB-seadet värskenduste rakendamise ajal. Põhiseade lülitub automaatselt välja pärast püsivara värskendamise lõppu.
• Kui värskendamistoiming on lõppenud, lähtestatakse Soundbari kasutajaseadistus. Soovitame teil oma sätted üles kirjutada, et saaksite neid pärast värskendamist hõlpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikõlari ühenduse. Kui bassikõlari ühendust ei taastata pärast värskendust automaatselt, vaadake lk 16. Kui tarkvara värskendus ebaõnnestub, kontrollige, et USB-pulk ei oleks vigane.

• Mac OS-i kasutajad peaksid USB-vorminguna kasutama MS-DOS (FAT).

- Olenevalt tootjast ei pruugi mõned USB-seadmed olla toetatud.

AUTOMAATNE VÄRSKENDUS

Kui Soundbar on Internetiga ühendatud, otsib see automaatselt uusimat püsivara ja teeb värskendused ka siis, kui on välja lülitatud.

• Soundbar on vaikimisi konfigureeritud automaatset värskendust kasutama.
• Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud.
• Wi-Fi-ühendus Soundbariga lõpetatakse, kui selle toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.

TÕRKEOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lülitu sisse.
• Kas toitejuhe on ühendatud pistikupessa?	→ Ühendage toitepistik vooluvõrku.

Mõni funktsioon ei tööta nupu vajutamisel.
• Kas õhus on staatilist elektrit?	→ Eemaldage toitejuhe ja ühendage uuesti.

Heli ei esitata.
• Kas vaigistusfunktsioon on sisse lülitatud?• Kas helitugevus on seatud miinimumi peale?	→ Funktsiooni tühistamiseks vajutage nuppu( Vaigista).→ Reguleerige helitugevust.

Kaugjuhtimispult ei tööta.
• Kas patareid on tühjad?	→ Vahetage patareid välja.
• Kas kaugjuhtimispult on põhiseadmest liiga kaugel?	→ Liikuge seadmele lähemale.

Funktsiooni TV SoundConnect (Teleri sidumine) rakendamine nurjus.
Kas teie teler toetab funktsiooni TV SoundConnect?Kas teie teleris on püsivara uusim versioon?Kas ühendamisel ilmneb tõrge?	→ TV SoundConnecti toetab mõni Samsungi teler, mis on välja lastud alates 2012. aastast. Kontrollige, kas teie teler toetab TV SoundConnecti.→ Värskendage teleri püsivara.→ Võtke ühendust Samsungi kõnekeskusega.→ Lähtestage TV SoundConnect ja ühendage uuesti. TV SoundConnecti ühenduse lähtestamiseks vajutage ja hoidke nuppu ▶II 5 sekundit all.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.
• Bassikõlar ei pruugi olla toote põhiseadmega ühendatud.	→ Proovige bassikõlar uuesti ühendada. (Vt Ik 16)

Soundbar ei ole Bluetoothi või Multiroom rakendusega sisse lülitatud.
• Kontrollige, kas valik Võrgu ooterežiim on olekus VÄLJAS.	→ Kui see on nii, siis ei ole BT ja Wi-Fi funktsioonid väljalülitatud olekus lubatud. Funktsiooni Võrgu ooterežiim sisselülitamiseks vajutage ja hoidke nuppu ▶▶1 5 sekundit all.

TEHNILISED ANDMED

ÜLDINE	Mass	Põhiseade	2,6 kg
		Bassikõlar(PS-WK650 / PS-WK651)	6,8 kg
	Mõõtmed(L × K × S)	Põhiseade	1010,5 x 54,0 x 87,5 mm
		Bassikõlar(PS-WK650 / PS-WK651)	452,0 x 335,0 x 154,0 mm
	Töötemperatuuri vahemik		+5 °C kuni +35 °C
	Öhuniiskuse vahemik		10% kuni 75%
VÕIMENDI	Nimiväljundvõimsus	Põhiseade	30 W x 6, 6 oomi, THD ≤ 10%
		Bassikõlar(PS-WK650 / PS-WK651)	160 W, 3 oomi, THD ≤ 10%

* Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta. * Tehnilised nimiandmed

Samsung Electronics Co. Ltd jätab endale õiguse muuta tehnilisi andmeid ette teatamata.

- Mass ja mõõtmed on ligikaudsed.

- Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt.

※ Ettevaatust! Toode taaskäivitub automaatselt, kui lülitate Wi-Fi või Etherneti sisse/välja.

Üldine elektritarve puhkerežiimil (W)(kõik võrgupordid on sisse lülitatud)		2,8 W
Wi-Fi/Ethernet	Pordi inaktiveerimisemeetod	Wi-Fi/Etherneti sisse/välja lülitamiseks hoidke 30 sekundit alltootel olevat nuppuWi-FiSETUPvõi kauem kui 5 sekunditall Soundbari kaugjuhtimispuldil olevat nuppu ►►I.
Bluetooth	Pordi inaktiveerimisemeetod	Bluetoothi sisse/välja lülitamiseks hoidke 30 sekundit all tootelolevat nuppuSPK ADDvõi kauem kui 5 sekundit allSoundbari kaugjuhtimispuldil olevat nuppu ►►I.

※ Avatud lähtekoodi litsentsi teatis

- Lisateavet selles tootes kasutatud avatud allikate kohta vt veebisaidilt http://opensource.samsung.com

Spotify Litsents

• Spotify Software allub muu osapoole litsentsidele, mille leiate siit: www.spotify.com/connect/third-party-licenses.
• Lisateavet Spotify Connecti kohta vt veebisaidilt www.spotify.com/connect.

LITSENTSID

DOLBY

AUDIO

Teavet DTS-i patentide kohta vt veebisaidilt http://patents.dts.com. Toodetud ettevõtte DTS Licencing Limited litsentsi alusel. DTS, sümbol ning DTS ja sümbol üheskoos on ettevõtte DTS, Inc. registreeritud kaubamärgid ning DTS 2.0 Channel on sama ettevõtte kaubamärk. © DTS, Inc. Kõik õigused kaitstud.

HDMI

Mõisted HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licencing LLC kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja muudes riikides.

Traadita mudelid (sealhulgas sagedus 5,15–5,35 GHz)

Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiivi 1999/5/EÜ põhiliste nõuete ja muude asjakohaste sätetega.

Algupärase vastavusdeklaratsiooni leiate veebisaidilt http://www.samsung.com.

Seda seadet võib kasutada kõigis Euroopa Liidu riikides.

Seda seadet võib kasutada ainult siseruumides.

Traadita mudelid (välja arvatud sagedus 5,15–5,35 GHz)

Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiivi 1999/5/EÜ põhiliste nõuete ja muude asjakohaste sätetega.

Algupärase vastavusdeklaratsiooni leiate veebisaidilt http://www.samsung.com.

Seda seadet võib kasutada kõigis Euroopa Liidu riikides.

SAMSUNGIGA ühenduse võtmine KOGU MAAILMAS

Kui teil on Samsungi toodetega seotud küsimusi või kommentaare, võtke ühendust SAMSUNGİ klienditeeninduskeskusega.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 3490217	2678 www.samsung.com/es/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
LUXEMBURG 261	03 710	www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201	-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY 815 56480		www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] *(koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

[Selle toote patareide õige lõppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme. Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning lõppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line ([phone] frommobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Selle toote õige lõppkäitlemine (Elektri- ja elektroonikaseadmete jäätmed)

(Kehtib riikides, kus on eraldi jäätmekogumissüsteemid)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.
