HW-K650 - Zvuková lišta SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Soundbar s bezdrátovým subwooferem
Značka	Samsung
Model	HW-K650
Rozměry (Š x V x H)	1060 x 60 x 80 mm
Hmotnost soundbaru	2,5 kg
Rozměry subwooferu (Š x V x H)	200 x 360 x 300 mm
Hmotnost subwooferu	5,8 kg
Napájení	100-240 V, 50/60 Hz
Příkon (soundbar)	30 W
Spotřeba v pohotovostním režimu	Méně než 0,5 W
Reproduktory	2.1 kanály (2 x širokopásmový reproduktor + subwoofer)
Celkový výkon	300 W
Bezdrátové připojení	Bluetooth 4.0, bezdrátové připojení subwooferu
Zvukové vstupy	1 x HDMI ARC, 1 x optický, 1 x USB (přehrávání zvuku)
Výstupy	HDMI (TV ARC), bezdrátový subwoofer
Podporované zvukové formáty	Dolby Digital, DTS, PCM
Zvukové režimy	Standardní, Surround, Herní, Bass Boost, Noční
Další funkce	Bluetooth Power on, TV SoundConnect, USB Host, Automatické čištění reproduktorů
Údržba a čištění	Otřete měkkým suchým hadříkem. Nepoužívejte chemické prostředky.
Bezpečnost	Zajistěte dostatečné větrání. Nezakrývejte otvory. Odpojte v případě bouřky.
Náhradní díly a opravitelnost	Díly dostupné prostřednictvím servisu Samsung. Oprava možná odborníkem.
Záruka	2 roky (podle místní legislativy)
Obsah balení	Soundbar, subwoofer, dálkový ovladač, baterie, HDMI kabel, optický kabel, uživatelská příručka

Často kladené otázky - HW-K650 SAMSUNG

Jak připojit soundbar k televizi?

Použijte HDMI kabel pro připojení HDMI ARC konektoru soundbaru k HDMI ARC konektoru televizoru. Můžete také použít optický kabel, pokud váš televizor nemá HDMI ARC.

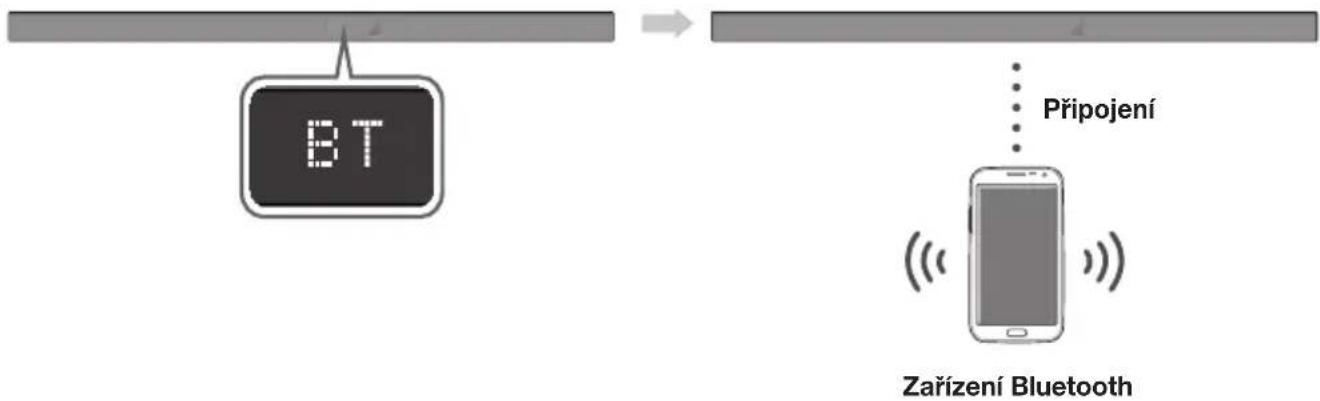

Jak spárovat soundbar s Bluetooth zařízením?

Stiskněte tlačítko PAIR na dálkovém ovladači nebo podržte tlačítko Source na soundbaru, dokud se nezobrazí BT PAIRING. Zapněte Bluetooth na svém zařízení a vyberte 'Samsung HW-K650'.

Co dělat, když se subwoofer bezdrátově nepřipojí?

Ujistěte se, že je subwoofer zapnutý a je od soundbaru vzdálen méně než 5 metrů. Pokud kontrolka bliká, stiskněte tlačítko ID SET na zadní straně subwooferu po dobu 5 sekund, poté opakujte stejný postup na soundbaru (pomocí kancelářské sponky) pro synchronizaci.

Jak nastavit hlasitost subwooferu?

Použijte tlačítko BASS (+ nebo -) na dálkovém ovladači pro úpravu úrovně basů (od -12 do +6).

Soundbar se nezapíná, co dělat?

Zkontrolujte, zda je napájecí kabel správně zapojen a zásuvka funguje. Pokud problém přetrvává, zkuste resetovat soundbar podržením tlačítka VOL - po dobu 5 sekund, když je zařízení zapnuté.

Můžu ovládat soundbar dálkovým ovladačem televizoru?

Ano, pokud váš televizor podporuje funkci HDMI-CEC (u Samsungu Anynet+). Aktivujte ji v nastavení televizoru. Soundbar pak bude reagovat na ovládání hlasitosti a pohotovostního režimu.

Jak použít režim Surround?

Stiskněte tlačítko SURROUND na dálkovém ovladači pro aktivaci virtuálního Surround režimu. Rozšíří zvukovou scénu pro pohlcující zážitek.

Jak přehrávat hudbu z USB zařízení?

Připojte USB flash disk do portu USB na zadní straně soundbaru. Vyberte zdroj USB stisknutím tlačítka Source. Soundbar přehrává soubory MP3, WMA, WAV, OGG.

Jak čistit soundbar?

Použijte měkký suchý hadřík k otření povrchu. Nikdy nepoužívejte abrazivní prostředky nebo rozpouštědla. Na mřížku reproduktorů můžete použít vysavač s nízkým výkonem k odstranění prachu.

Kde najdu kompletní uživatelskou příručku?

Kompletní příručka je k dispozici ve formátu PDF na webu notice-facile.com pro model HW-K650. Můžete si ji zdarma stáhnout.

NÁVOD K OBSLUZE HW-K650 SAMSUNG

Uživatelská příručka

Představte si své možnosti

Děkujeme vám za zakoupení výrobku Samsung.

Pro získání rozšířeného balíčku služeb, prosím, zaregistrujte svůj výrobek na stránkách

www.samsung.com/register

BEZPEČNOSTNÍ INFORMACE

Bezpečnostní varování

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚRTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

				Tento symbol upozorňuje na přítomnost vysokého napětí uvnitř přístroje. Dotýkat se vnitřních součástí přístroje je nebezpečné.
				Tento symbol upozorňuje na informace o ovládání a údržbě přístroje obsažené v dokumentaci dodané s tímto přístrojem.

	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

Varování: Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

Výstraha

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

Bezpečnostní opatření

Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7–10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely.

Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

VAROVÁNÍ, NEPOLYKEJTE BATERII, NEBEZPEČÍ POLEPTÁNÍ

[Dálkový ovladač dodaný s] tímto přístrojem obsahuje malou baterii.

Pokud dojde ke spolknutí baterie, může dojít již za 2 hodiny k poleptání vnitřností a úmrtí. Uchovávejte nové a použité baterie mimo dosah dětí. Pokud není prostor pro baterii řádně uzavřen, přestaňte

ovladač používat a uložte ho mimo dosah dětí. Pokud máte podezření, že byla baterie spolknuta nebo se dostala do jakékoliv jiné části těla, okamžitě vyhledejte pomoc lékaře.

OBSAH

2 ZAČÍNÁME

2 Bezpečnostní informace 5 Součásti dodávky

6 POPIS

6 Přední / pravý panel 7 Zadní/Dolní panel 8 Dálkové ovládání

11 INSTALACE

11 Instalace přístroje Soundbar 11 Instalace držáku na zeď 15 Sejmutí zařízení Soundbar ze stěny

16 PŘIPOJENÍ

16 Připojení subwooferu 18 Připojení k televizoru

18 Připojení k televizoru pomocí digitálního optického kabelu

19 Připojení k televizoru pomocí kabelu HDMI (digitálního)

19 TV SoundConnect

21 Připojení k externím zařízením

21 Optický a analogový audio kabel 22 Kabel HDMI

23 FUNKCE

23 Režim vstupu 24 Bluetooth 27 Použití aplikace Multiroom 29 Použití funkce Network Standby On 30 Aktualizace softwaru

32 ŘEŠENÍ PROBLÉMŮ

32 Řešení problémů

33 DODATEK

33 Technické údaje

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. • Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

SOUČÁSTI DODÁVKY

NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY

Před čtením této uživatelské příručky se seznamte s následujícími informacemi.

▶ Symboly použité v příručce

Symbol Termín Definice
	Výstraha	Označuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení.
	Poznámka	Uvádí tipy nebo odkazy na stránky, které usnadní používání funkcí.

Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství.

Dálkové ovládání / Lithiová baterie (3V: CR2032)

Napájecí kabel: 2 ks, AC/DC adaptér, optický kabel

ABBA

1

2015P.486

B-TYPE: 908mm

0

0

Držák pro upevnění na stěnu, držák šroubu: 2 ks, šroub: 2 ks

držák pro upevnění na stěnu L

držák pro upevnění na stěnu P

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.
• Adaptér z Micro USB do USB a kabely HDMI se prodávají samostatně. Chcete-li si je zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

PŘEDNÍ / PRAVÝ PANEL

① Tlačítko +/ - (Hlasitost)

Ovládání hlasitosti.

Na předním panelu se zobrazí číselná hodnota hlasitosti.

② Tlačítko (Zdroj)

Výběr vstupu D.IN, AUX, HDMI, BT nebo TV.

• Když je přístroj zapnutý, při stisku tlačítka → na více než 3 sekundy začne toto tlačítko fungovat jako tlačítko (Ztlumení). Chcete-li vypnout funkci tlačítka (Ztlumení), opět stiskněte tlačítko na více než 3 sekundy.

③ Tlačítko (Napájení)

Zapíná a vypíná systém Soundbar.

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.
• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.

ZADNÍ/DOLNÍ PANEL

• Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel.
• Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely.
• Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky a tím k jeho selhání.

DÁLKOVÉ OVLÁDÁNÍ

SOURCE

Výběr zdroje připojeného k přístroji Soundbar.

Ztlumení

Stisknutím tlačítka můžete zeslabit hlasitost na 0.

Dalším stiskem tlačítka obnovíte původní hlasitost zvuku.

Opakování

Funkce Opakování je k dispozici pouze při přehrávání hudby z alba Songs v telefonu nebo DMS aplikace Samsung Multiroom.

OFF - REPEAT : Zrušení opakovaného přehrávání.

TRACK - REPEAT : Opakované přehrávání stopy.

ALL - REPEAT : Opakované přehrávání všech stop.

Přeskočit Dopředu

Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ►► vyberete následující soubor.

Bluetooth POWER

Funkci Bluetooth POWER zapnete a vypnete stiskem tlačítka

Bluetooth POWER na dálkovém ovládání.

Další podrobnosti viz strany 20 a 25.

((o)) SOUND

Prostorový zvuk přidává zvuku na hloubce a prostoru. Opakovaným stisknutím tlačítka ((o)) SOUND můžete procházet nastavení Prostorový zvuk:

Stisknutím a podržením tlačítka ▶ po dobu 5 sekund zapnete nebo vypnete funkci Anynet+.

OFF - ANYNET+, ON - ANYNET+

Funkce Anynet+ umožňuje ovládání zařízení Soundbar prostřednictvím dálkového ovladače televizoru Samsung kompatibilního s funkcí Anynet+.

Zařízení Soundbar musí být propojeno s televizorem prostřednictvím kabelu HDMI.

Stisknutím a podržením tlačítka ◀ po dobu 5 sekund zapnete nebo vypnete funkci Auto Power Link.

OFF - POWER LINK, ON - POWER LINK

* Auto Power Link

Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení. (Viz strana 18)

Funkce Auto Power Link je k dispozici pouze v režimu D.IN.

SOUND EFFECT

Můžete vybírat z 6 zvukových režimů: STANDARD (Originální zvuk), MUSIC, CLEAR VOICE, SPORTS, MOVIE a NIGHT podle toho, jaký typ obsahu posloucháte.

Pro poslech původního zvuku vyberte režim STANDARD.

* DRC (Dynamic Range Control)

Umožňuje použít řízení dynamického rozsahu na Dolby Digital.

V režimu STANDBY stiskněte a podržte tlačítko SOUND EFFECT přibližně

5 sekund, pokud chcete funkci DRC (Dynamic Range Control) zapnout nebo vypnout.

Napájení

Zapíná a vypíná systém Soundbar.

Hlasitost

Nastavuje úroveň hlasitosti jednotky.

Přehrávání/Pozastavení

Stiskem tlačítka ▶II dočasně pozastavíte přehrávání souboru.

Stiskem tlačítka ▶II spustíte přehrávání vybraného souboru.

Skok zpět

Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ◀◀ vyberete předchozí soubor.

OVLÁDÁNÍ ZVUKU

Stisknutím zvolte možnost TREBLE, BASS, SUBWOOFER LEVEL, nebo

AUDIO SYNC.

Potom pomocí tlačítek ◀, ▶ nastavte úroveň TREBLE a BASS na -3 až +3,

SUBWOOFER LEVEL na -12, -6 až +6.

Stiskněte a podržte tlačítko SOUND CONTROL po dobu asi 5 sekund.

Nastaví se zvuk pro každý rozsah frekvencí. Lze vybrat 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a každé z pásem lze nastavit na -6 až +6.

Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítek

SOUND CONTROL. Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms až 300 ms pomocí tlačítek ◀, ▶. V režimu TV a BT nemusí být funkce Audio Sync k dispozici.

- Ovládejte televizor dálkovým ovládáním televizoru.

▶ Ovládání zařízení Soundbar pomocí dálkového ovládání televizoru

1. Zapněte zařízení Soundbar a stiskněte a déle než 5 sekund podržte tlačítko ((o)) SOUND.
2. Na displeji zařízení Soundbar se zobrazí zpráva „ON - TV REMOTE“.
3. V nabídce televizoru nastavte u položky reproduktor televizoru možnost externí reproduktor.

• Není k dispozici, pokud je používána funkce TV ARC nebo režim HDMI.
• U této funkce nejsou k dispozici žádná tlačítka kromě VOL +/- a tlačítka (Ztlumení).
• Nabídky televizorů se u jednotlivých výrobců a modelů liší. Další informace naleznete v uživatelské příručce příslušného televizoru.

• Výrobci podporující tuto funkci:

• VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
• V závislosti na výrobci dálkového ovládání nemusí být funkce kompatibilní s dálkovým ovládáním vašeho televizoru.
• Chcete-li funkci vypnout, stiskněte na 5 sekund tlačítko SOUND.

Na displeji zařízení Soundbar se zobrazí zpráva „OFF - TV REMOTE“.

VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLÁDÁNÍ

1. Pomocí mince otočte krytem baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.
2. Vložte 3V lithiovou baterii. Baterii vkládejte kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky '•' vedle sebe jako na ilustraci výše.
3. Pomocí mince otočte krytem baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě.

▶ Opatření při instalaci

- Instalujte pouze na svislé stěny.

• Instalujte v místech, kde nepanuje vysoká teplota nebo vlhkost – za takových podmínek totiž hrozí, že stěna neunese hmotnost přístroje.
• Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, posilněte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností.
• Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny.
• Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušťku stěny, na niž bude upevněn přístroj Soundbar.

- Průměr: M5

- Délka: doporučená délka alespoň 35 mm

• Před instalací přístroje na stěnu k němu připojte kabely z externích zařízení.
• Před instalací přístroj vypněte a odpojte od napájení. V opačném případě hrozí úraz elektrickým proudem.

1. Přiložte na povrch stěny šablonu pro upevnění na stěnu.
2. Šablona pro upevnění na stěnu musí být umístěna vodorovně.
3. Je-li televizor namontován na stěně, nainstalujte přístroj Soundbar alespoň 5 cm pod televizor.

1. Zarovnejte osu se středem televizoru (pokud montujete zařízení Soundbar pod televizor) a potom pomocí lepicí pásky upevněte na stěnu šablonu pro upevnění na stěnu.

- Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti.

1. Do otvorů ve středech obrázků A-TYPE na koncích šablony zastrčte špičku pera nebo ořezané tužky a udělejte značky pro otvory pro nosné šrouby a potom sejměte Šablona pro upevnění na stěnu.
2. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.

- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

1. Každým Držák šroubu prostrčte šroub a jednotlivé šrouby (není součástí dodávky) pevně zašroubujte do otvorů pro nosné šrouby.

1. Pomocí dvou Šroub (M4 x L12) upevněte Držák pro upevnění na stěnu L a P ke spodní části zařízení Soundbar. Aby vše správně pasovalo, vyrovnejte výstupky na zařízení Soundbar s otvory na držácích.

Zadní strana zařízení Soundbar

Pravý okraj zařízení Soundbar

- Při montáži se ujistěte, že část Držák pro upevnění na stěnu s hákem směřuje dozadu.

Upevnění na stěnu L, Upevnění na stěnu P

- Pravý a levý držák mají různý tvar. Přesvědčte se o jejich správném umístění.

1. Namontujte zařízení Soundbar pomocí přiloženého Držák pro upevnění na stěnu zavěšením Držák pro upevnění na stěnu na Držák šroubu na stěně.

- Zařízení Soundbar lehce nakloňte, abyste mohli zasunout obě hlavičky Držák šroubu do otvorů Držák pro upevnění na stěnu. Posuňte zařízení Soundbar ve směru šipky a ujistěte se, že jsou obě strany řádně upevněny.

Sejmutí zařízení Soundbar ze stěny

1. Chcete-li zařízení Soundbar sejmout z držáku na stěnu, posuňte jej ve směru šipky a potom sundejte ze stěny podle nákresu.

• Nezavěšujte na nainstalovanou jednotku žádné předměty a zabraňte úderům do jednotky nebo jejímu shození.
• Přístroj důkladně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození produktu.
• Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl upadnout.
• Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém nejméně 5 cm pod televizor.
• Pokud nemontujete jednotku na stěnu, nainstalujte ji z důvodu vaší vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.

• Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařízeními.
• Před přemístěním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.

PŘIPOJENÍ SUBWOOFERU

Automatické připojení k subwooferu

Propojovací ID subwooferu je přednastaveno z výroby a hlavní jednotka a subwoofer se musí po zapnutí automaticky propojit (bezdrátově).

- Jakmile je subwoofer zcela připojen, přestane modrá LED kontrolka propojení blikat a trvale se rozsvítí.

Manuální připojení k subwooferu

Pokud modrá LED kontrolka nepřestane po zapnutí hlavní jednotky a subwooferu blikat, nastavte ID podle níže uvedeného postupu.

- Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 10.

1. Připojte napájecí kabely hlavního přístroje a subwooferu k zásuvce střídavého proudu na stěně.
2. Malým špičatým předmětem stiskněte tlačítko ID set na zadní straně subwooferu na 5 sekund.

- Indikátor STANDBY režimu nesvítí a indikátor spojení (modrá kontrolka) rychle bliká.

1. Když je hlavní jednotka vypnutá (v režimu STANDBY), stiskněte na 5 sekund tlačítko (Ztlumení) na dálkovém ovládání.
2. Na displeji přístroje Soundbar se zobrazí zpráva ID set.
3. Dokončete postup zapojení zapnutím hlavního přístroje, zatímco bliká modrá kontrolka na subwooferu.

• Hlavní jednotka a subwoofer by teď měly být propojeny. - Kontrolka LINK (modrá LED dioda) na subwooferu musí trvale svítit a nikoli blikat. - Není-li kontrolka LINK jasně modrá, postup propojení se nezdařil. Vypněte hlavní jednotku a začněte znovu krokem 2. • Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 8)

• Před přemístěním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.
• Když je hlavní jednotka vypnutá, bezdrátový subwoofer je v pohotovostním režimu a v přední části bliká červeně LED dioda STANDBY. (Žádná modrá LED dioda).
• Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku.
• Přenosová vzdálenost rádiových vln je asi 10 m, ale může se lišit v závislosti na provozním prostředí. Pokud je mezi hlavní jednotkou přístroje a bezdrátovým přijímacím modulem železobetonová nebo kovová zeď, nemusí systém vůbec pracovat, protože rádiové vlny nepronikají kovem.
• Pokud hlavní jednotka nenaváže bezdrátové připojení, zkuste spojení hlavní jednotky a bezdrátového subwooferu obnovit provedením kroků 1–5 popsaných na předchozí stránce.

• Anténa bezdrátového příjmu je zabudována do bezdrátového subwooferu. Udržujte přístroj z dosahu vody a vlhkosti.
• Pro optimální poslech se ujistěte, že v okolí bezdrátového subwooferu se nenacházejí žádné překážky.

KONTROLKA STAVU NA BASOVÉM REPRODUKTORU

LED Stav Popis Řešení
Červená Svítí		Pohotovostní režim (s vypnutou jednotkou Soundbar)	Zkontrolujte napájení hlavní jednotky Soundbar.
		Připojení se nezdařilo	Proved'te připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ručního připojení)
Modrá	Svítí	Připojení se zdařilo (normální provoz)	-
	Bliká	Pohotovostní režim (s vypnutou jednotkou Soundbar)	Zkontrolujte napájení hlavní jednotky Soundbar.
		Připojení se nezdařilo	Proved'te připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ru čního připojení)
Červená a modrá	Bliká Závada	Obrat'te se na zákaznické středisko.

PŘIPOJENÍ K TELEVIZORU

- Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 10.

PŘIPOJENÍ K TELEVIZORU POMOCÍ DIGITÁLNÍHO OPTICKÉHO KABELU

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT televizoru.
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim P.IN.

▶ Auto Power Link

Je-li hlavní přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že se přístroj Soundbar automaticky zapne při zapnutí televizoru.

1. Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem.
2. Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.
3. Stisknutím tlačítka ◀ na dálkovém ovladači na 5 sekund zapnete nebo vypnete funkci Auto Power Link (Automatické propojení po zapnutí napájení).

• Funkce Auto Power Link je ve výchozím nastavení zapnutá.
• V závislosti na připojeném zařízení nemusí funkce Automatického propojení zapnutí a vypnutí fungovat.

PŘIPOJENÍ K TELEVIZORU POMOCÍ KABELU HDMI (DIGITÁLNÍHO)

1. Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI OUT (TV-ARC) na zadní straně přístroje ke konektoru HDMI IN na televizoru.
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.

• HDMI je rozhraní, které umožňuje digitální přenos obrazových a zvukových dat pomocí pouze jediného konektoru.
• Je-li televizor vybaven portem ARC, připojte kabel HDMI k portu HDMI IN (ARC).
• V případě použití kabelu HDMI s jádrem použijte kabel, jehož průměr je menší než 14 mm.

• Funkce Anynet+ musí být zapnuta. - Tato funkce není k dispozici, pokud kabel HDMI nepodporuje ARC.

TV SOUNDCONNECT

Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar.

1. Zapněte televizor a přístroj Soundbar.
2. Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim TV.
3. Na televizoru se zobrazí zpráva s dotazem, zda povolit funkci TV SoundConnect.
4. Výběrem položky dokončete připojení televizoru k přístroji Soundbar pomocí dálkového ovládání.

• Pokud se postup propojení TV SoundConnect nezdaří, přejděte u televizoru v nabídce Zvuk na položku SoundConnect, vyberte možnost Přidat nové zařízení a u položky Přidat nové zařízení zvolte možnost ZAPNUTO. Potom to zkuste znovu.
• Při přepnutí přístroje Soundbar z režimu televizoru do jiného režimu se automaticky přeruší spojení TV SoundConnect.
• Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení.
• Chcete-li ukončit stávající připojení, stiskněte a podržte na 5 sekund tlačítko ▶II na dálkovém ovladači nebo přepněte do jiného režimu. Chcete-li se připojit k jinému televizoru, postupujte podle výše uvedených kroků 1 až 4.

- Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v příručce k televizoru.)

- Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare.

- Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 10 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect.

• Provozní dosah funkce TV SoundConnect: -Doporučený dosah pro párování: do 2 m -Doporučený provozní dosah: do 10 m

- Tlačítka Přehrávání/Pozastavení, Další a Předchozí na bezdrátovém reproduktoru nebo dálkovém ovladači bezdrátového reproduktoru neovládají televizor.

▶Použití funkce Bluetooth POWER On

Funkce Bluetooth POWER On je dostupná po úspěšném připojení přístroje Soundbar k televizoru s podporou Bluetooth pomocí funkce TV SoundConnect. Když je funkce Bluetooth POWER On zapnutá, dojde při zapnutí či vypnutí připojeného televizoru také k zapnutí či vypnutí přístroje Soundbar.

1. Připojte televizor k přístroji Soundbar pomocí funkce TV SoundConnect.
2. Stiskněte tlačítka Bluetooth POWER na přístroji Soundbar a dálkovém ovládání. Na displeji přístroje Soundbar se zobrazí text "ON - BLUETOOTH POWER".

- ON - BLUETOOTH POWER : Přístroj Soundbar se zapne, respektive vypne při zapnutí či vypnutí televizoru.

- OFF - BLUETOOTH POWER : Přístroj Soundbar se vypne pouze při vypnutí televizoru.

- Tuto funkci podporují pouze některé televizory Samsung uvedené na trh od roku 2013.

PŘIPOJENÍ K EXTERNÍM ZAŘÍZENÍM

OPTICKÝ A ANALOGOVÝ AUDIO KABEL

Tato jednotka je vybavena jedním vstupem pro digitální optický kabel a jedním analogovým audio vstupem, takže máte k dispozici dvě možnosti připojení externích zařízení.

▶ Kabel AUX

1. Prostřednictvím audio kabelu propojte vstup AUX IN (Audio) na hlavní jednotce s výstupem AUDIO OUT zdrojového zařízení.
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim AUX.
3. Prostřednictvím digitálního optického kabelu propojte vstup DIGITAL AUDIO IN (OPTICAL) na hlavní jednotce s výstupem OPTICAL OUT zdrojového zařízení.
4. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.

▶ Optický kabel

KABEL HDMI

HDMI je standardní digitální rozhraní pro připojování zařízení, jako je televizor, projektor, přehrávač DVD, přehrávač Blu-ray, set-top box a další.

Protože rozhraní HDMI přenáší digitální signál té nejvyšší kvality, můžete si užívat dokonalý obraz i zvuk v takové kvalitě, v jaké byly původně vytvořeny.

1. Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI IN na zadní straně přístroje ke konektoru HDMI OUT na digitálním zařízení.
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim HDMI.

REŽIM VSTUPU

Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte požadovaný režim.

Pravý okraj zařízení Soundbar

Režim vstupu Zobrazení
Optický digitální vstupVstup ARC (HDMI OUT)	D.IN
Vstup AUX	AUX
Vstup HDMI	HDMI
Režim BLUETOOTH	BT
TV SoundConnect	TV

Přístroj se automaticky vypne v následujících situacích:

• Režim D.IN/HDMI/BT/TV – pokud není 5 minut zjištěn zvukový signál.

– Režim AUX

– Pokud není po dobu 5 minut připojen kabel AUX.

– Pokud není 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. (Funkci Auto Power Down lze vypnout pouze v tomto případě.)

Chcete-li vypnout funkci Auto Power Down v režimu AUX, podržte po dobu 5 sekund tlačítko ▶II.

Na displeji se zobrazí text ON – AUTO POWER DOWN / OFF – AUTO POWER DOWN.

BLUETOOTH

Zvukovou lištu Soundbar můžete propojit se zařízením Bluetooth a užívat si hudbu ve stereu, a to vše bez kabelů.

PŘIPOJENÍ PŘÍSTROJE SOUNDBAR K ZAŘÍZENÍ BLUETOOTH

Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth.

1. Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim BT.

– Na předním displeji přístroje Soundbar se zobrazí text BT READY.

1. V zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.)
2. Ze seznamu zvolte položku „[AV] Samsung Soundbar Kxxxl“.

- Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth] → BT.

- Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.

- Pokud se párování nalezeného zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku nalezeného zařízení „[AV] Samsung Soundbar Kxxx“ a vyhledejte přístroj Soundbar znovu.

1. Spusťte přehrávání hudby na připojeném zařízení.

- Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšíte z reproduktorů přístroje Soundbar.

- V režimu BT nejsou funkce Přehrávání/Pozastavení/Další/Předchozí dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.

Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>.

• V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth.
• Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno.
• Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu:

- Pokud je v okolí přístroje Soundbar silné elektrické pole.

• Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně.
• Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu.

- Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení.

- Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

- Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

- Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

- Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Kxxx“. Režim bezdrátového reproduktoru se změní automaticky na BT.

- K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

- Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT READY.

- V režimu TV SoundConnect nelze přístroj Soundbar spárovat s jiným zařízením Bluetooth.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Bluetooth POWER On a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Když je zapnuté zařízení Soundbar, stiskněte tlačítko Bluetooth POWER.
2. Na displeji zařízení Soundbar se zobrazí zpráva ON - BLUETOOTH POWER.

ODPOJENÍ ZAŘÍZENÍ BLUETOOTH OD PŘÍSTROJE SOUNDBAR

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

- Přístroj Soundbar se odpojí.

- Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED.

ODPOJENÍ PŘÍSTROJE SOUNDBAR OD ZAŘÍZENÍ BLUETOOTH

Stisknutím tlačítka SOURCE na dálkovém ovladači nebo tlačítka → na pravé straně produktu přepněte z režimu BT do jiného režimu nebo vypněte zařízení Soundbar.

Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.)

V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne.

▶ Informace o technologii Bluetooth

Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady:

Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar.

Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu.

Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

Při párování přístroje Soundbar se zařízením Bluetooth udržujte toto zařízení v malé vzdálenosti.

Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

Připojení Bluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

POUŽITÍ APLIKACE MULTIROOM

Aplikace Samsung Multiroom umožňuje propojení zařízení Soundbar s chytrým zařízením, vaší sítí a Internetem. Jakmile je zařízení Soundbar připojeno k chytrému zařízení s nainstalovanou aplikací Multiroom, můžete propojit zařízení Soundbar a několik zařízení Samsung Multiroom bezdrátově a přehrávat jejich prostřednictvím zvuk.

PŘED PRVNÍM POUŽITÍM

▶Základní principy komunikace

Požadavky:

1. Bezdrátový router a chytré zařízení.
2. Bezdrátový směrovač musí být připojen k Internetu.
3. Chytré zařízení musí být připojeno ke směrovači pomocí Wi-Fi.

INSTALACE APLIKACE SAMSUNG MULTIROOM

Chcete-li používat zařízení Soundbar společně s aplikaci Samsung Multiroom, je třeba si tuto aplikaci stáhnout a nainstalovat na chytré zařízení. Aplikaci můžete stáhnout z obchodu Google Play nebo App Store. Máte-li nainstalovanou aplikaci Samsung Multiroom, můžete v zařízení Soundbar přehrávat hudbu uloženou v chytrém zařízení, uloženou na dalších připojených zařízeních, poskytovanou poskytovateli obsahu nebo streamovanou internetovými radiovými stanicemi.

▶Android nebo iOS

Na chytrém zařízení si z obchodu Google Play nebo App Store stáhněte aplikaci Samsung Multiroom.

* Hledat v obchodě : Samsung Multiroom

nebo

▶ Spuštění aplikace Samsung Multiroom

Chcete-li spustit aplikaci Samsung Multiroom, klepněte na její ikonu v chytrém zařízení.

Na chytrém zařízení vyberte aplikaci Samsung Multiroom. Postupujte podle pokynů na displeji chytrého zařízení. Aplikace Samsung Multiroom umožňuje využití následujících funkcí.

- Poslech hudebních souborů uložených v mobilním telefonu, hudebních služeb a internetových rádií.

POUŽITÍ FUNKCE NETWORK STANDBY ON

Funkce Network Standby On je dostupná, když je správně navázáno bezdrátové spojení mezi chytrým zařízením a přístrojem Soundbar. Tato funkce automaticky zapne přístroj Soundbar, když se k němu pokusí připojit chytré zařízení přes Bluetooth nebo Wi-Fi. Pokud byl přístroj Soundbar zapnut prostřednictvím připojení Bluetooth, je jeho režim vstupu automaticky nastaven na BT. Chcete-li zařízení Soundbar zapnout prostřednictvím Wi-Fi, musíte mít v chytrém zařízení nainstalovanou aplikaci Samsung Multiroom.

1. Připojte chytré zařízení k přístroji Soundbar.
2. Stiskem tlačítka ▶▶ na dálkovém ovládání přístroje Soundbar na alespoň 5 sekund zapněte funkci Network Standby On. Dalším stiskem tlačítka ▶▶ na alespoň 5 sekund tuto funkci vypnete.

• Zapnutí pohotovostního režimu sítě je k dispozici pouze v případě, že je zařízení Soundbar uvedeno v seznamu zařízení spárovaných s chytrým zařízením. (Chytré zařízení a zařízení Soundbar byla již alespoň jednou spárována.)
• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na chytrém zařízení, pouze pokud přístroj Soundbar zobrazuje zprávu [BT READY] nebo [WiFi READY].
• V režimu TV SoundConnect nelze přístroj Soundbar spárovat s dalším chytrým zařízením.
• Pokud funkce Network Standby On nepracuje
• Zapnutí pohotovostního režimu je vypnuto. Nastavte možnost ZAPNUTO.
• Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. Zapněte přístroj Soundbar a opět navažte spojení.
• Je-li režim Pohotovostní režim sítě ve stavu Vyp., zařízení Soundbar nelze zapnout pomocí Bluetooth.

AKTUALIZACE SOFTWARU

AKTUALIZACE Z USB

Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar.

Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar.

Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě.

Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung.

▶ Postup aktualizace

1. Propojte kabel adaptéru Micro USB do USB se zástrčkou USB 2.0 Micro USB (typ B) na jednom konci a standardní zásuvkou 2.0 USB (typ A) na druhém konci s konektorem Micro USB zařízení Soundbar.

- Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

1. Následujícím postupem si stáhněte software k výrobku: Přejděte na stránku Samsung (samsung.com/sec) → podle názvu modelu vyhledejte zákaznickou podporu (název se může měnit)
2. Uložte stažený software na jednotku USB a výběrem možnosti "Extrahovat do název_složky" rozzipujte složku.
3. Vypněte jednotku Soundbar a zapojte USB flash disk s aktualizačním softwarem do portu mikro USB na kabelovém adaptéru.
4. Zapněte jednotku Soundbar. Do 3 minut se zobrazí UPDATE a spustí se aktualizační proces.
5. Po dokončení aktualizace se jednotka Soundbar automaticky vypne a zapne.

▶ Nebyla-li zobrazena zpráva UPDATE

1. Vypněte přístroj Soundbar a připojte paměťové zařízení USB obsahující aktualizační soubory k portu USB na přístroji Soundbar.
2. Odpojte napájecí kabel, opět jej připojte a zapněte přístroj.

- Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji.

- Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar.

- Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne.

- Po dokončení aktualizace bude v systému Soundbar inicializováno uživatelské nastavení.

Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit.

Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu.

Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu 16.

Pokud se aktualizace nezdaří, zkontrolujte USB flash disk.

- Uživatelé systému Mac OS musejí použít USB flash disk se souborovým systémem MS-DOS (FAT).

- Zařízení USB některých výrobců nemusí být podporována.

AUTOMATICKÁ AKTUALIZACE

Přístroj Soundbar automaticky kontroluje dostupnost aktualizací, i když je vypnutý, je-li připojen k Internetu.

- Přístroj Soundbar ve výchozím nastavení spouští aktualizace automaticky.

- Aby bylo možné používat funkci automatické aktualizace, musí být přístroj Soundbar připojen k Internetu.

- Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. V případě přerušení napájení zařízení Soundbar zapněte a znovu zapojte.

ŘEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Přístroj se nezapne.
Je napájecí kabel zapojen do zásuvky?	→Zapojte zástrčku napájecího kabelu do zásuvky.

Přístroj nereaguje na stisknutí tlačítka.
• Je ve vzduchu statická elektrina?	→ Odpojte napájecí kabel a opět jej zapojte.

Není slyšet zvuk.
Je funkce ztlumení zvuku zapnutá?Je hlasitost nastavena na minimum?	→ Stiskem tlačika(Ztlumení) vypněte tuto funkci.→ Zvyšte hlasitost.

Dálkové ovládání nefunguje.
Jsou baterie vybité?Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká?	→ Vyměňte baterie za nové.→ Přesuňte se do menší vzdálenosti od přístroje.

Funkce TV SoundConnect (spárování televizoru) selhala.
Podporuje váš televizor funkci TV SoundConnect?Je firmware televizoru aktualizován na nejnovější verzi?Došlo při připojování k chybám?	→ Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012.Zkontrolujte, zda váš televizor podporuje funkci TV SoundConnect.→ Aktualizujte firmware televizoru na nejnovější verzi.→ Obrat’te se na středisko podpory Samsung.→ Resetujte TV SoundConnect a znovu připojte.Chcete-li resetovat připojení TV SoundConnect,stiskněte a 5 sekund podržte tlačítko ▶II.

Červená kontrolka na subwooferu bliká a subwoofer nereprodukuje zvuk.
• Subwoofer možná není připojen ke hlavnímu přístroji.	→ Pokuste se připojit subwoofer znovu.(Viz strana 16.)

Zařízení Soundbar se nezapne pomocí Bluetooth ani pomocí aplikace Multiroom.
• Ověřte, zda je možnost Pohotovostní režim sítě ve stavu Vyp..	→ Funkce BT ani WiFi nejsou totiž ve vypnutém stavu k dispozici. Zapněte režim Pohotovostní režim sítě podržením tlačítka ▶▶ po dobu 5 vteřin.

TECHNICKÉ ÚDAJE

OBECNÉ	Hmotnost	Hlavní jednotka	2,6 kg
		Subwoofer(PS-WK650 / PS-WK651)	6,8 kg
	Rozměry(Š x V x H)	Hlavní jednotka	1010,5 x 54,0 x 87,5 mm
		Subwoofer(PS-WK650 / PS-WK651)	452,0 x 335,0 x 154,0 mm
	Rozsah provozních teplot		+5 °C až + 35 °C
	Rozsah provozní vlhkosti		10 % až 75 %
ZESILOVAČ	Jmenovitývýstupnívýkon	Hlavní jednotka	30 W x 6, 6 Ω, celk. harm. zkreslení ≤ 10 %
		Subwoofer(PS-WK650 / PS-WK651)	160 W, 3 Ω, celk. harm. zkreslení ≤ 10 %

* Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění. * Nominální specifikace

- Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění. - Hmotnost a rozměry jsou přibližné.

- Informace o napájecím zdroji a příkonu naleznete na štítku na přístroji.

※ Upozornění : Při zapnutí či vypnutí bezdrátového a kabelového síťového připojení se přístroj automaticky restartuje.

Celkový příkon v pohotovostním režimu (W) (Všechny sít'ové porty aktivní)		2,8W
Wi-Fi/Ethernet Metoda deaktivace portů		Chcete-li zapnout nebo vypnout funkci Wi-Fi/Ethernet, stiskněte na produktu tlačitko Wi-Fi SETUP a podržte jej 30 sekund nebo stiskněte tlačitko ▶▶I na dálkovém ovládání Soundbar a podržte jej déle než 5 sekund.
Bluetooth Metoda	deaktivace portů	Chcete-li zapnout nebo vypnout funkci Bluetooth, stiskněte na produktu tlačitko SPK ADD a podržte jej 30 sekund nebo stiskněte tlačitko ▶▶I na dálkovém ovládání Soundbar a podržte jej déle než 5 sekund.

※ Poznámka k licenci otevřeného softwaru

- Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com

Spotify® Licence

- Software Spotify podléhá licencím třetích stran uvedených na adrese www.spotify.com/connect/third-party-licenses.

- Další informace o funkci Spotify Connect naleznete na webu www.spotify.com/connect

LICENCE

Informace o patentech DTS naleznete na webu http://patents.dts.com. Vyrobeno v licenci DTS Licensing Limited. DTS, symbol & DTS spolu se symbolem jsou registrované ochranné známky a DTS 2.0 Channel je ochranná známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

HDMI

Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech amerických a dalších zemích.

Bezdrátové modely (zahrnující frekvenci 5,15 GHz až 5,35 GHz)

Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu. Toto zařízení lze používat ve všech státech Evropské unie. Toto zařízení je určeno pouze k použití v interiéru.

Bezdrátové modely (s výjimkou frekvence 5,15 GHz až 5,35 GHz)

Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES.

Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com.

Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu.

Toto zařízení lze používat ve všech státech Evropské unie.

Kontaktujte SAMSUNG WORLD WIDE

Pokud máte otázky týkající se výrobku Samsung, kontaktujte středisko Samsung pro péči o zákazníky.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 3490217	2678 www.samsung.com/es/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
LUXEMBURG 261	03 710	www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201	-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] ** (koszt połączeria weclug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí.

Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Premium HA] 0800-366661 [Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/ support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата 0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Správná likvidace výrobku (Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Návod k obsluze

Zaregistrujte svůj výrobek na

www.samsung.com/register

Dálkový ovladač / Lithiová baterie (3V: CR2032)

Síťový kabel: 2 ks Síťový adaptér Optický kabel

Ovládá úroveň hlasitosti.

Na displeji předního panelu se zobrazí číselná hodnota úrovně hlasitosti.

② Tlačítko (Zdroj)

Vybere vstup D.IN, AUX, HDMI, BT, TV.

• Po zapojení síťového kabelu bude tlačítko napájení fungovat za 4 až 6 sekund.
• Po zapnutí napájení této jednotky bude před začátkem produkce zvuku 4 až 5 sekundové zpoždění.
• Pokud si chcete vychutnat pouze zvuk ze systému Soundbar, musíte vypnout reproduktory televizoru v nabídce nastavení zvuku na vašem televizoru. Obraťte se na návod k použití dodaný s vaším televizorem.

ZADNÍ/SPODNÍ PANEL

Stisknutím a podržením tlačítka ▶ přibližně na 5 sekund zapnete nebo vypnete funkci Anynet+.

OFF - ANYNET+, ON - ANYNET+

Umožňuje používat ovládání dynamického rozsahu s technologií Dolby Digital. Stisknutím a podržením tlačítka SOUND EFFECT přibližně na 5 sekund v pohotovostním režimu zapnete nebo vypnete funkci DRC (Dynamic Range Control).

Napájení

Zapíná a vypíná systém pro Soundbar.

Hlasitost

Nastavuje úroveň hlasitosti jednotky.

Přehřátí/Pozastavit

- Ovládejte TV pomocí dálkového ovládání TV.

- V závislosti na výrobci dálkového ovládání nemusí být tato funkce kompatibilní s dálkovým ovládáním vašeho TV.

- Při montáži se ujistěte, že závěsná část konzoly nástěnného držáku směřuje dozadu.

- Pokud je hlavní jednotka vypnutá, bezdrátový subwoofer bude v pohotovostním režimu a indikátor LED pohotovostního režimu na přední straně bude přímo blikat na červeno. (Nezobrazuje se modrý indikátor LED.)

- Bezdrátová anténa je zabudovaná do bezdrátového subwooferu. Jednotku udržujte mimo vodu a vlhkost.

1. Pomocí digitálního optického kabelu připojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar ke konektoru optického výstupu na TV.
2. Stisknutím tlačítka na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovládání vyberte režim P.IN.

▶ Auto Power Link

-Pokud kabel AUX není připojen 5 minut.

Pokud chcete vypnout funkci Auto Power Down v režimu AUX, stiskněte a na 5 sekund podržte tlačítko ▶II.

Na displeji se zobrazí hlášení ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

BLUETOOTH

1. Adaptérový kabel Micro USB – USB se zástrčkou Micro USB rozhraní USB 2.0 (typ B) na jednom konci a standardní zásuvkou rozhraní USB 2.0 (typ A) na druhém konci připojte ke konektoru Micro USB na zařízení Soundbar.

▶Pokud se nezobrazí UPDATE

Zariadenie sa nezapne.
• Je siet'ový kábel pripojený k zásuvke?	→ Zástrčku pripojte k zásuvke.

Po stlačení tlačidla funkcia nepracuje.
• Je vo vzduchu statická elektrina?	→ Odpojte zástrčku a opätovne ju pripojte.

Bezdrôtové modely (vrátane frekvencie 5,15 GHz – 5,35 GHz)

Bezdrôtové modely (okrem frekvencie 5,15 GHz – 5,35 GHz)

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohto výrobku (Elektrotechnický a elektronický odpad)
