SR8857 - Aspiradora SAMSUNG - Manual de uso y guía de instrucciones gratis

Título	Valor / Descripción
Tipo de producto	Aspiradora robot
Características técnicas principales	Tecnología de navegación avanzada, sensores de detección de obstáculos, potencia de succión ajustable
Alimentación eléctrica	Batería de iones de litio recargable
Dimensiones aproximadas	Dimensiones compactas para un fácil acceso debajo de los muebles
Peso	Peso ligero para una manipulación fácil
Compatibilidades	Compatible con sistemas de control a través de aplicación móvil
Tipo de batería	Batería de iones de litio
Tensión	14.4 V
Potencia	Potencia de succión optimizada para diferentes tipos de suelos
Funciones principales	Succión, limpieza húmeda, programación de limpieza
Mantenimiento y limpieza	Filtros lavables, cepillos extraíbles para una limpieza fácil
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto para un mantenimiento prolongado
Seguridad	Sistema de protección contra sobrecargas y cortocircuitos
Información general útil	Garantía del fabricante, soporte técnico disponible

Preguntas frecuentes - SR8857 SAMSUNG

¿Cómo reiniciar el refrigerador SAMSUNG SR8857?

Para reiniciar el refrigerador, desconéctelo durante unos 10 minutos y luego vuelva a conectarlo. Esto puede resolver algunos problemas de funcionamiento.

¿Qué hacer si el refrigerador hace ruido?

Asegúrese de que el refrigerador esté bien nivelado y que no haya nada atascado en los ventiladores. Si el ruido persiste, verifique los componentes internos en busca de piezas desgastadas.

¿Cómo ajustar la temperatura del refrigerador?

Utilice el panel de control dentro del refrigerador para ajustar la temperatura. La temperatura recomendada es de aproximadamente 4°C para el refrigerador y -18°C para el congelador.

¿Por qué no funciona la iluminación interior?

Verifique si la bombilla está fundida y reemplácela si es necesario. Si la bombilla está en buen estado, puede haber un problema con el circuito eléctrico.

¿Cómo limpiar los filtros de aire?

Retire el filtro de aire según las instrucciones del manual. Límpielo con agua tibia y déjelo secar completamente antes de volver a colocarlo.

¿Qué hacer si el refrigerador no enfría correctamente?

Verifique que las puertas cierren correctamente y que no haya obstrucciones. Asegúrese también de que el termostato esté ajustado a la temperatura correcta.

¿Cómo evitar la formación de escarcha en el congelador?

Asegúrese de que la puerta del congelador esté bien cerrada y verifique los sellos. Un descongelado regular también puede ayudar a prevenir la acumulación de escarcha.

¿Qué tipo de producto de limpieza se recomienda para el SAMSUNG SR8857?

Utilice un limpiador suave y no abrasivo para limpiar el interior y el exterior del refrigerador. Evite productos químicos agresivos que puedan dañar las superficies.

¿Cómo contactar al soporte técnico de SAMSUNG?

Puede contactar al soporte técnico de SAMSUNG por teléfono o a través de su sitio web utilizando el formulario de contacto para obtener ayuda.

MANUAL DE USUARIO SR8857 SAMSUNG

Este manual está impreso en papel 100% reciclado.

• Antes deponer en marcha la unidad, lea atentamente las instrucciones.

• Sólo para uso en interiores.

Espanol

imagine the possibilities

Gracias por adquirir un producto Samsung.

Para recibir un service máscomplete,

registresuproducto en

www.samsung.com/register

Información deseguidad

INFORMACION DE SEGURIDAD

• Antes deponer el aparato en functionamento, lea este manual en su totalidad y conservelo para futuras consultas.

• Ya que las siguientes instrucciones de funciona el se aplican a various models, las caracteristicas de su aspiradora peuvent variar ligeramente de las descritas en este manual.

SÍMBOLOS DE PRECAUCión/ADVERTENCIA UTILIZADOS

ADVERTENCIA	Indica que hay un peligro de muerte o lesiones graves.
PRECAUCION	Indica que hay un riesgo de lesiones personales o daño material.

OTROS SIMBOLOS UTILIZADOS

NOTA	Explicación de关键时刻 para poder a los sistemas a comprendir como utiliser este producto adecuadamente.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizes un electrodomestico deben tomarseunas precauionesbasicas,incluidas las seguidentes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILizar LA ASPIRadora ROBOT.

Cuando no utilise la aspiradora desenchufela de la toma así como antes de realizar cualquier reparacion.

ADVERTENCIA: para reducir el riesgo de incendio, descarga electrica o lesiones:

GENERAL

• Utilice la aspiradora solo como se explica en este manual.
• No utilise la aspiradora robot ni el cargador si está dañados.
• Si la aspiradora no funciona correctamente, ha sufrido una caía, se ha dadado, se ha dejado en el exterior, se ha mojado,Debe devolverla a un centro de atencion al cliente.
• No manipule el cargador ni la aspiradora robot con las manos húmedas.
• Utilíce la sólo en superficies de interior que estén secas.
• Este electrodométrico no está pensado para que lo usen personas (incluidos los niños) con las capacities fisicas, sensoriales o mentalares reducidas, o faltas de conocimiento y experiencia, sin la supervisión o lasindicaciones de una persona responsable que garantice un uso seguro del aparato.
• Nocede que los niños juguen con el electrodomóstico.

CARGADOR DE LA BATERIA

• No modifie el enchufe polarizzato para que se adapte aarlo no polarizzato o a un cable alargador.
• No lo utilise en exteriores o sobre superficies húmedas.
  Desenchufe el cargador cuando no lo utilise y antes de las operaciones de mantenimiento.
• Utilice solo el cargador suministrado por el fabricante.
• No lo utilise con un cable o un enchufe danados.
• Para trasladarlo no tire del cable, no utilise este como una asa, no atrape el cable con la tapa niuya el cable alrededor de cordes o esquinas cortantes. Mantenga el cableApartado de las superficies calientes.
• No实用性 cables alargadores ni enchufes con una capacité de energia de corriente inadequada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
• No rompa niarroje al fuego las pilas ya que una temperatura elevada las可以使 hacer explotar.
• No intenteAbrirelcargador.Larreparaciondebeeffectuarse solo enuncentredeservicioqualificado.
• No exponga el cargador a temperatas altas ni a ningún tipo de humedad.

Información deseguidad

ASPIRADORA ROBOT

• No aspire objetos duros o aflilados como cristales, clavos, tornillos, monidas, etc.
• No utilise la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos nithers objetivos en la camera del ventilador ya que la unidad se puedaponer en marcha accidentalmente.
• No ponga ningún objeto en las aberturas. No utilizes la aspiradora si una abertura está bloqueada, mantenga las aberturas libres de polvo, hilachas,Pelos y其中之一 que pueda reducir el caudal de aire.
  No aspire materiales toxicos (como lejía con cloro, amoniaco, limpiadores en seco, etc.)
• No aspire综合素质 que pueda arder o provocar humano, como cigarrillos, fosforos o cenizas calientes.
• No aspire liquidos inflamables or combustibles, como gasolina, ni utilise la aspiradora en zonas donde estasouldan estar presentes.
• No utilise la aspiradora robot en un lugar cerrado donde haya vapeores desprendidos de pinturas a base de aceite, insolentes, produits antipolilla, polvo inflatable u otros vapeores explosivos o tóxicos.
• Se pueda producir fugas en las celdas de las pilas en conditiones extremas de uso o de temperatura.

Si el liquido entra en contacto con la piel, lávela rápidamente con agua. Si el liquido entra en contacto con los ojos, enjuáguelos inmediamente con agua limpia durante al menos 10关键时刻. Solicite atencion medica.

INFORMACION DE SEGURIDAD

02

CHARACTERÍSTICAS DEL PRODUCTO

13

MONTAJE DE LA ASPIRADAORA

15

FUNCIÑAMIENTO DE LA ASPIRADORA

20

MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO

36

SOLUTION DE PROBLEMAS

43

ESPECIFICACIONES DEL PRODUCTO

46

06 Acerca de la alimentacion electrica
07 Antes de utiliser
10 Durante la Utilización
11 Limpieza y mantenimiento
13 Caracteristicas del producto

15 Componentes

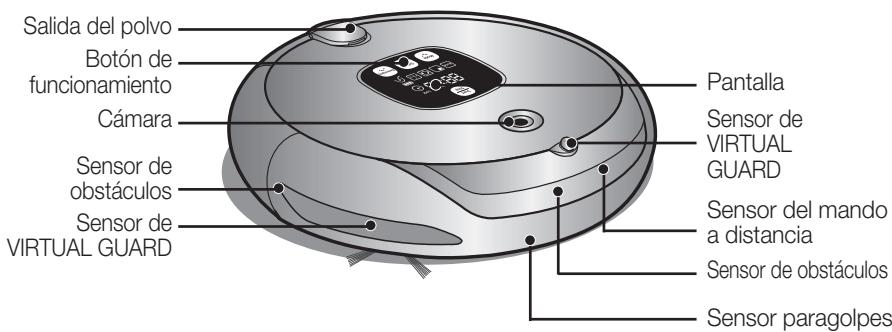

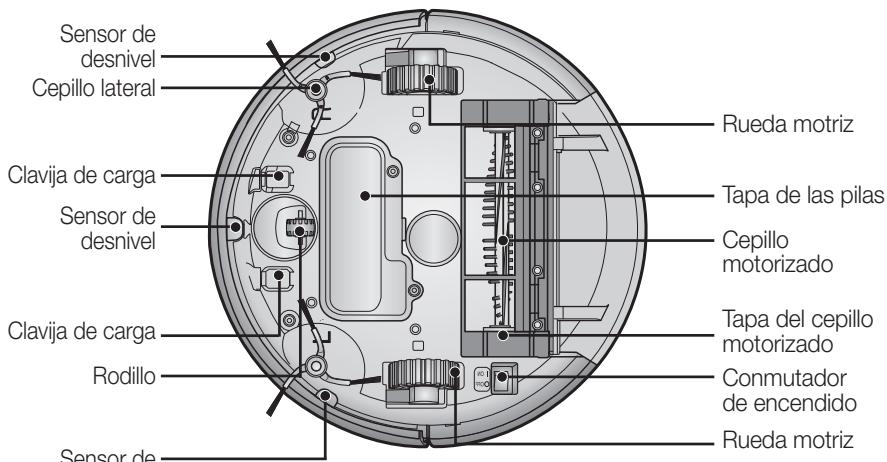

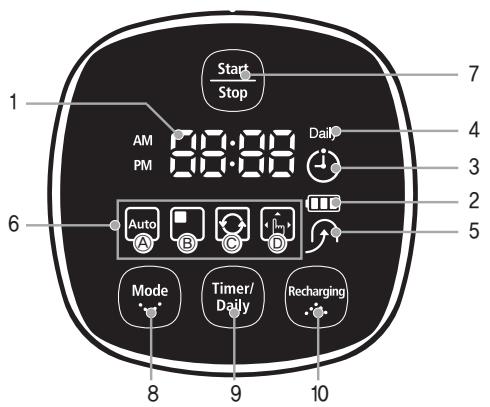

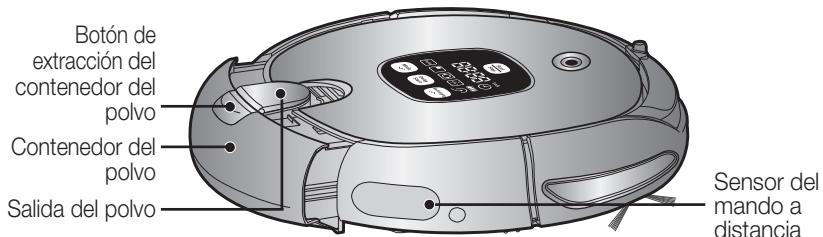

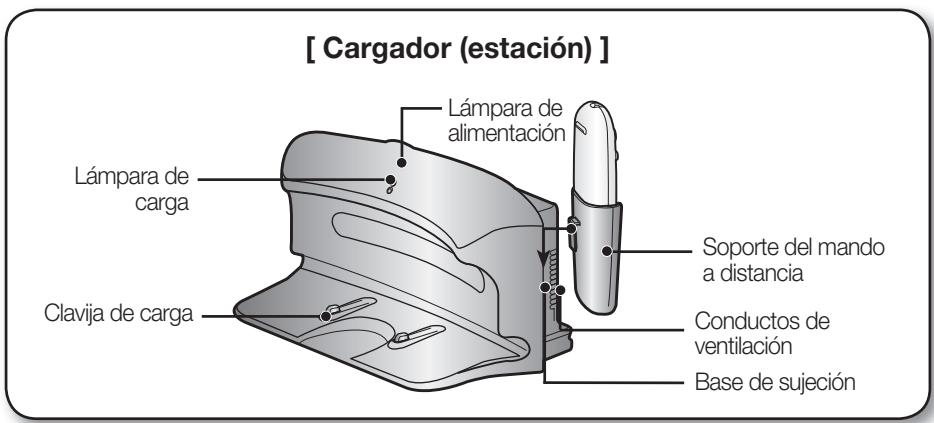

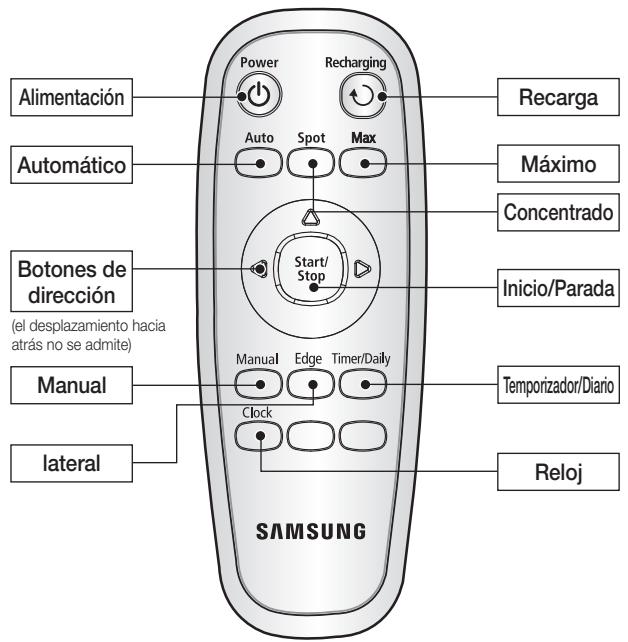

16 Nombre de cada componente

43 Liga de comprobación antes de llamar al centro de atencion al cliente

45 Solución de problemas según losódigos de error

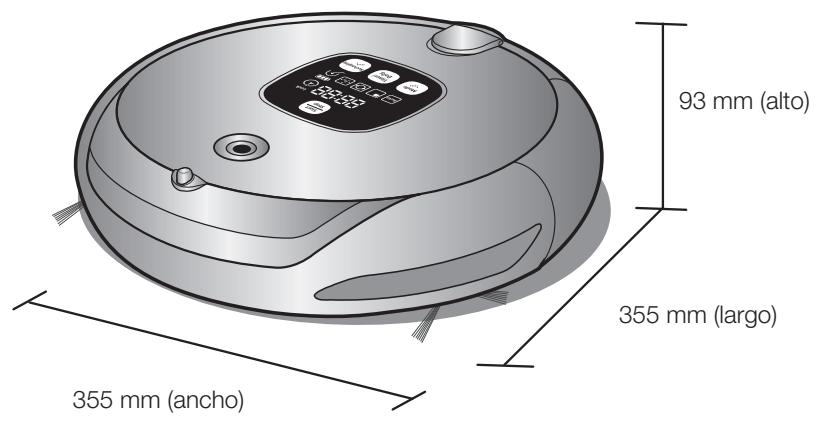

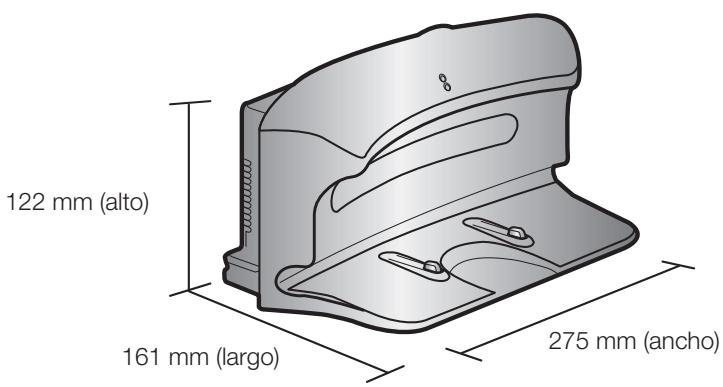

46 Especillas del producto

20 Instalación de la aspiradora robot
20 Ordén de instalación
20 Apagado y encendido
21 Instalación del cargador
22 Carga
23 Acerca de la bateria
24 Configuración de la hora

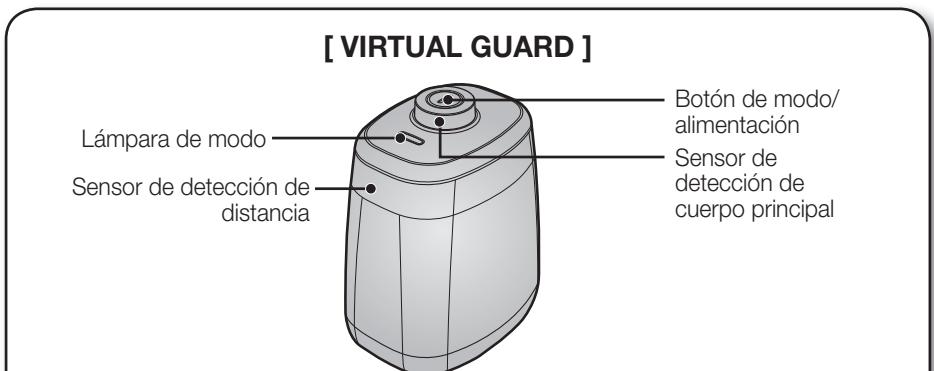

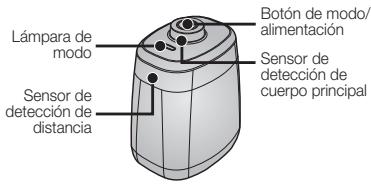

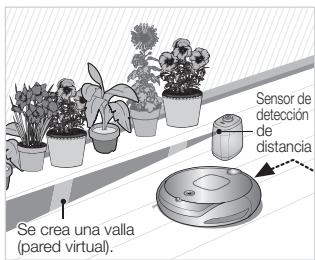

25 Montaje de la VIRTUAL GUARD
27 Uso de la aspiradora robot
27 Inicio/parada de la limpieza
28 Recarga

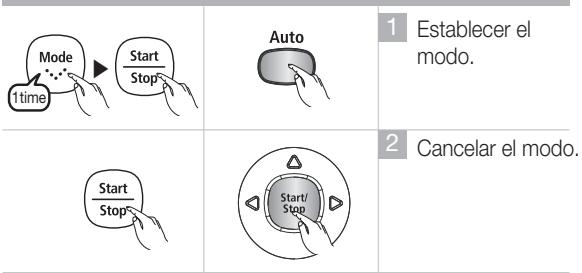

29 Limpieza automatica

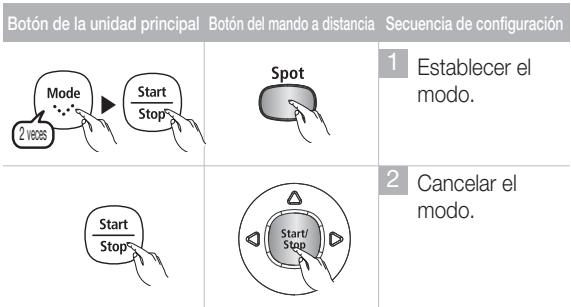

30 Limpieza concentrada

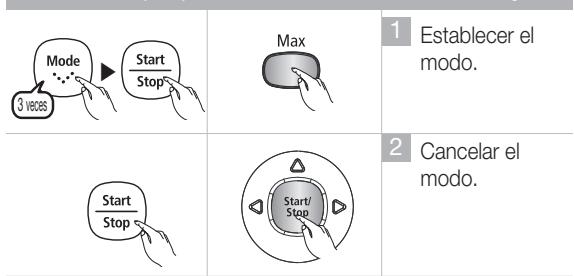

31 Limpieza maxima

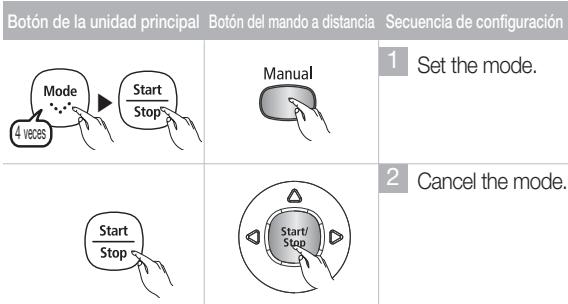

32 Limpieza manual
33 Limpieza lateral
34 Limpieza programada

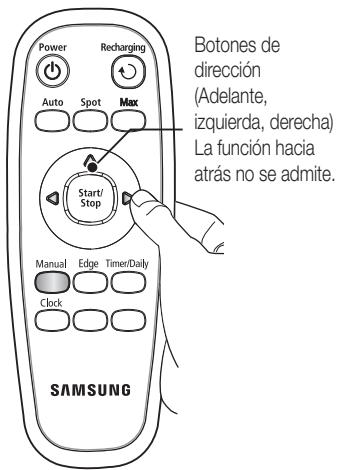

35 Configuración de la limpieza diaria

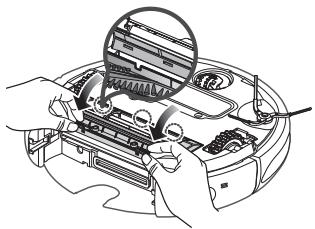

36 Limpieza de la aspiradora robot
36 Debe recordar los métodos de mantenimiento y limpieza

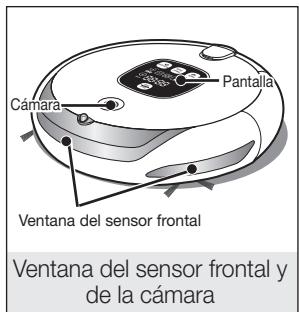

36 Limpieza de la ventsa del sensor y la webcam
37 Vaciado rápido del contentedor del polvo

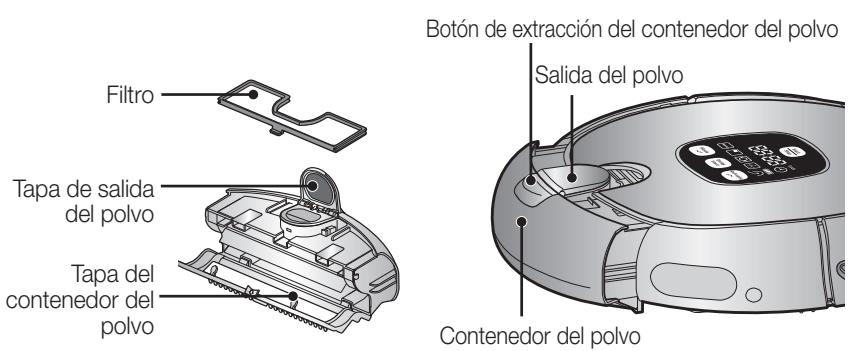

37 Limpieza del contentedor del polvo y el filtro

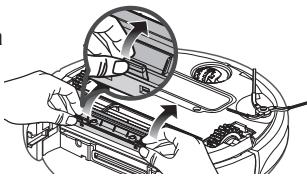

39 Limpieza del cepillo motorizzato
41 Limpieza del cepillo giratorio lateral para la limpieza de bordes
42 Limpieza de la rueda motriz

Información deseguidad

ACERCA DE LA ALIMENTACION ELECTRICA

No doble excessivamente el cable de alimentacion ni colque sobre el objetos pesados que能把 romperlo.

• Se puede producir una descarga electrica o un incendio.

Eliminerialquierresto depolvo o deagua del enchufe.

• De no hacerlo se podrá producir un mal funciona o una descarga electrica.

No saque el enchufe tirando del cable de alimentacion ni lo toque con las manos mojadas.

• Se puede producir una descarga electrica o un incendio.

No utilise enchufes multiples en una sola toma. (No doit el cable expuesto sobre el suelo.)

• Se puede producir una descarga electrica o un incendio.

No utilise enchufes o cables danados, ni tomas de pared sueltas.

• Se puede producir una descarga electrica o un incendio.

Información deseguidad

ANTES DE UTILizar

Antes de activar la aspiradora robot, disfruebe que el contentedor del polvo está montado.

• Si el contentedor del polvo no está montado, la aspiradora no funciona.

No utilise nunca la aspiradora en lugares donde haya materiales combustibles como:

• Lugares con velas o lámparas de escritorio en el sueño.
• Lugares con fuegos sin vigilancia (llamas o ascuas).
• Lugaresdonedayagasolina,alcoholdestilado,disolventes, cenicerosconcigarrillosencendidos,etc.

La aspiradora robotsole es para uso domestico.No la utilizes en los siguientes lugares.

• Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a conditiones de humedad, como cuartos de bano o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueda producir daños graves (funcionamente anormal o roturas) cuando se utilizes en这些东西 lugarares.

Abra todas las puertas cuando limpie las habitaciones.

• Si una puerta está cerrada, la aspiradora no pueda entrada en esta habitación.
• Sin embargo, deben cerrar la puerta principal, la de la terraza, la del cuarto de bano, y la de cadaquier other habitacion desde donde la aspiradora pueda caer a un piso inferior.

Para limpiar alfombras con grandes borlas, pliegue estas debajo de la alfombra.

• Las borlasuenedanarla alfombra y la aspiradora, ya queueneedaqrada atrapadas por la ruedamotriz o el cepillo motorizzato.

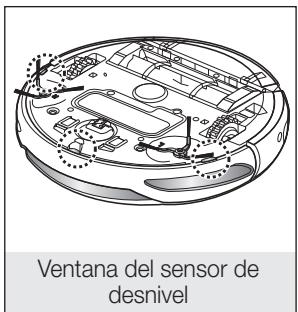

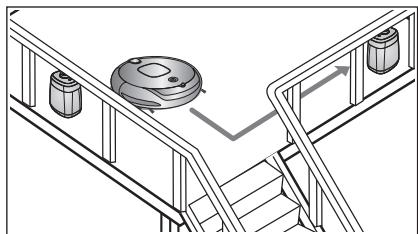

Si el sensor de descentivel está sucio, la aspiradora robot可以选择 caer por escaleras, barandillas, etc.

Podría Cause lasiones personales o dañarse el producto.

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuracion del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor para que la CAMERA no acepte ordinenses erroneas.

Información deseguidad

ANTES DE UTILizar

Retire previamente los objetivosAFPFos fragens de la zona que vaya a limpiar.

• Antes de limpiar retirerialquier objecto.
• Retire objetos fragens como cerámica, cristal, jarrones, etc.
• La aspiradora robot no reconoce monedas, anillos nithers objetos valiosos como joyas.

Antes de aspirar retire los objetos diseminados por el suejo.

• La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia.
• Las toallas de bazo, las alfombrillas de cuartos de bazo, entradas y de otheras habitaciones, los cables de alimentacion, los manteles o los cinturones se peuvent enrollar en la rueda motriz o el cepillo motorizzato. Este pueda hacer que los objetos se caigan de la mesa.

Haga saber a los miembros de la familia (u或者其他 residentes) que deben tener cuidado al efectuar la limpieza o cuando utilisen el modo de limpieza programada.

• Si se hace的功能ar la aspiradora robot cuando hay niños, ellos��den tropezar con ella y caerse.

Procure que los niños no pisen la aspiradora ni se sienten sobre ella.

• Los niños se puden caer y lesionarse o el producto se pueda darar seriamente.

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.

• La aspiradora robot pueda atraer su atencion.
• Si la ruea motriz o el cepillo motorizzato atrapa los dedos, los pies, la ropa o el pelo se pueda producir lesiones.
• Si un niño o una mascota se encuentran en el camino de la aspiradora, esta los couldes identificar como un obstaculo y no efectuar la limpieza de dicha zona.
• Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentación y se desactivan todas lasmericanas.

Cuando instale la estación de energia, no deje el cable de alimentación expuesto en el sueño.

• Cuando la aspiradora robot se recarga automatistically oPGAjusto a la estacion de carga,可以使 arrastrar el cable de alimentacion alrededor de ella.

Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.

• La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de cargo está desenchufado, noURTADAR la bateria automatistically.

8_Información de seguidad

Información deseguidad

ANTES DE UTILizar

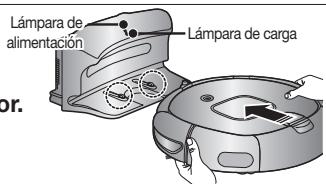

Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.

• Si el cargador está instalado en un rincón, se pueda provocar movimientos innecesarios y se pueda perturbar el proceso de recarga automatística.

Los objetivos colocados delante del cargador impederán que la aspiradora robot se recargue automatistically.

• Deje el和地区 libre de objetivos.

No debe haber obstáculos a menos de 0,5m a izquierda y derecha ni a 1 m frontalmente.

No cortocircuite las clavijas de cargo con objetos metálicos, como varillas, destornilladores, etc.

• Se podra dañar seriamente el cargador.

Asegürese de que no haya ningún resto de liquidos en la estación dearga.

• De no hacerlo se podra producir un incendio o una descarga electrica.

Asegürese de que la aspiradora robot no aspire ni se desplace sobre láquidos como agua, aceite o sueidades de las mascotas.

• Se podrá dañar seriamente el producto.
• Las ruedas peuvent esparcir los liquidos y extendar la sueidad.

No utilise el cargador con otros propósitos.
- Podrá dáar seriamente el cargador o Cause un incendio.

Información deseguidad

DURANTE LA UTILIZACION

No se pueda usar esta aspiradora robot en alfombras gruesas.

• La aspiradora robot pueda presentar problemas de funciona bajo.
• Se puede darar las alfombras.

No utilise la aspiradora robot sobre una mesa o lugarares elevados.

• Se podrá dañar en caso de caía accidental.

Durante el funciona la aspiradora robot pueda hacer con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.

• Para encontrar un rendimiento más limpio y rápido, coloque las sillas sobre una mesa.

• Podrá Cause un mal funciona.

Durante la limpieza quite inmediamente los papeles grandes o bolsas de plástico que coulda haber en la aspiradora.

• Si utilizes la aspiradora largo tiempo con un puerto de entrada obstruido se pueda darar seriamente el producto.

Si se oye un sonido no habitual, se notan olores o se ve homo que procede de la aspiradora robot, desconecte inmediamente el commutador de encendido y llama al centro de atencion al cliente.

La aspiradora robot no可以选择 continuar functioning si queda atrapada en la entrada o en el umbral de la terraza.

• La aspiradora robot detendra su funciona por razones de seguidad si durante 5 Minutes no se pueda mover.
• Para reanudar el funciona, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde pueda_CONTINUE lavorando.

Información deseguidad

DURANTE LA UTILIZACION

NOTA

La aspiradora robot no pueda limpiar Completely los lugares a los que no pueda acceder, como los rincones y los espacios entre los sofás y las paredes.

• Debe limpiar estas areas de vez en cuando.

NOTA

Después de la limpieza能把 quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.

• En tales casos, estas acumulaciones de polvo se han de eliminar con otro uso de limpieza.

LIMPieZA Y MANTENIMIENTO

Para limpiar el producto, no rocie el exterior directamente con agua ni utilise materiales volátilles como benceno, disolventes o alcohol.

• Se podra dañar seriamente el producto.

No presione con fuerza el paragolpes de la aspiradora robot.

• Si se daña el sensor del paragolpes, la aspiradora robot pueda hacer con las paredes o los muebles.

Nadie que no sea un的技术ico de serviceciorialmente de besomtar o desmontar la unidad.

• Se podra dañar el producto.

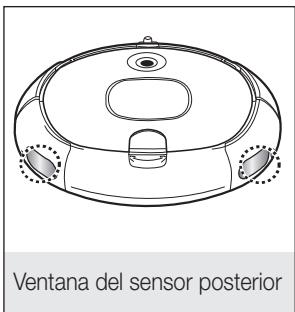

Elimine regularamenterialquier sustanciaextrañaque se acumule en los sensores de obstáculos o de desnivel.

• La suciedad acumulada en los sensores puede hacer que"These no funcionacorrectamente.

Información deseguidad

LIMPieZA Y MANTENIMIENTO

Para eliminar las sustancias extrañas utilise siempre el cepillo de limpieza afterwards de desactivar el conmutador de encendido.

• De no hacerlo, la unidad podría activarse repentinamente y provocar lesiones personales o darar el producto.

Si el cable de alimentación está danado debe sustituirlo un的技术icoequalificado del serviceo de atencion al cliente.

• De no hacerlo se podrá producir un incendio o una descarga electrica.

Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.

Póngase en contacto con el centro de atencion al cliente de Samsung Electronics para sustituir la bateria.

• Si no se utilizes las baterías originales se pueda darar el producto.

Characteristicas del producto

UTIL FUNCION DE VIRTUAL GUARD

Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediente el modo Defensa (puerta virtual).

• ¿Qué es el Reconocimiento de la forma del techo (Visionary mapping™)?

Esta funciona reconoce la forma del techo mediante una-camera colocada en la parte superior del aparato para identificar el area que se debe limpiar y determinina el mejor modo de pasado por cada sección de la superficie y de limpiar esta.

DELICATE CLEANING OF EVERY CORNER

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona a reducirlo. Limpia los rincones acercándose lo más posible a ellos.

6. Modo de limpieza programada

La aspiradora se pone en funciona a la horapecifieda.

7. Modo de limpieza diaria

La aspiradora robot limpia el suelo cada día a la hora spécifique.

FÁCIL EXTRACCION DEL POLVO

Laittersa para el polvo en la parte superior permite un fácil vaciado de este mediante una aspiradora normal, con lo que se evita que el polvo se extienda por toda la habitacion.

Characteristicas del producto

RECARGA AUTOMÁTICA

Cuando la bateria está baja, se guía automatistically a la aspiradora robot hasta el cargador para efectuar la recarga automática.

CEPILLO GIRATORIO LATERAL DE LIMPIEZA DE BORDES

El cepillo giratorio lateral de limpieza de cordes limpia el polvo de los cordes.

CRUCE DE UMBRALES

El innovador sistemas de propulsión de la aspiradora robot permite cruzar los umbrales de 1.5cm de alta y asi limpiar todas las habitaciones. Es possible que el aspirador robot no sea capaz de cruzar los desniveles de 1.5 cm de alto dependiendo de sus formas.

ANTICHOQUES

La aspiradora robot detecta y evita los obstáculos en dos fases. Primero, los 7 sensores de obstáculos detectan los obstáculos en la fase 1 y si la aspiradora no可以选择 evaporar elCHOque,los 2 sensores paragolpes amortiguan el impacto.

ANTICAÍDAS

Los 3 sensores de desnivel detectan las zonas descendentes, como escalones oumbrales de las puertas, para impeder que la aspiradora robot pueda caer por las escaleras.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suejo durante la limpieza, un sensor de detectación detiene automatistically las ruedas motrices, el cepillo motorizzato, el motor de succion y el cepillo giratorio lateral.

Montaje de la aspiradora

COMPONENTES

Cuerpo principal
Mando a distancia

Cargador (estación)

- Otros componentes

(Pilas tipo AAA)
Manual del usuario/ 2 pilas

VIRTUAL GUARD

Filtro de repuesto

Cepillo de limpieza

Soporte del mando a distancia

2 cepillos de repuesto laterales para la limpieza de cordes

Cepillo motorizzato de repuesto

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

[Unidad principal]
Frontal

Lateral

Parte inferior

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

Instalación de las pilas

Las pilas no se suministran con el producto. Se deben adquirir por分开ar.
Antes de utilizing el aparato deben instalar las pilas alcalinas (como D).

1

Levante la tapa de la VIRTUAL GUARD presionando la pestana de bloqueo.

2

Instale las pilas en la VIRTUAL
GUARD como se muestra en lasuma ilustracion. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL
GUARD no funciona.)

3

Tras insertar una punta de la tapa en la ranura, presione en el(other extremo hasta que oiga un cig.

• Especillas : Pilas alcalinas tipo D (LR20)

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

[ Mando a distancia ]

Instalación de las pilas del mando a distancia

Cuando se adquiere el producto las pilas del mando a distancia no está instaladas.
Antes de utiliser el aparato deben instalar las pilas alcalinas (como AAA).

1

Levante la tapa del compartmento de las pilas del mando a distancia presionando la pestaña de bloqueo.

2

Instale las pilas en el mando a distancia como se muestra en lasuma ilustracion. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funciona.)

3

Tras insertar una punta de la tapa en la ranura, presione en el除外 extremo hasta que oiga un cliq.

• Especillas: Pilas alcalinas tipo AAA.

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

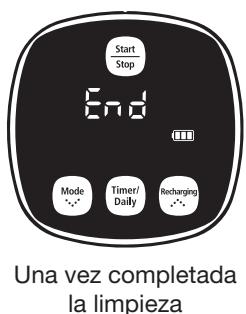

[Pantalla]

PANTALLA

• Muesra el temporizador, el estado de progre y los@cigos de error medianteNumeros, letras y grificos.

2. Indicador del nivel de la bateria

• Cargando: Muesa el progreso de la energia en 3 pasos.
• En uso: Muestra el nivel de la energia de la batería. El nivel de la energia de la batería se va reduciendo en cada nivel desde FULL durante el trabajo. (Cuando la batería se ha descargado completeness, un nivel parpadaea bajo lo "LO")

3. Limpieza programada

• Cuando se programa la limpieza, se illumina el icono de la limpieza programada.

4. Diario

• Cuando se programa la limpieza diaria, se illumina el icono Diario.

5. Recarga

• Este icono se enciende cuando la aspiradora robot regresa a la estación de cargo para cargar la bateria.

6. Pantalla del modo de limpieza

• Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.

(a) Modelo automático: Este icono se enciende cuando se selección el modo de limpieza automática.
(b) Modelo concentrado: Este icono se enciende cuando se selección el modo de limpieza concentrada.
(c) Modo máximo: Este icono se enciende cuando se selecciona el modo de limpieza(Maximo).
(d) Modo manual: Este icono se enciende cuando se selecciona el modo de limpieza Manual.
(e) Modo lateral: "Ed 9e" se ilumina cuando se selecciona el modo de limpieza lateral.

BOTONES

7. Inicio/Parada

• Pulsar para iniciai/detener la limpieza.

8. Modo de limpieza

• Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón (Start) para=iniar la limpieza.

9. Temporizador/Diario

• Pulsar para programar una limpieza.

10. Recarga

• Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energia para cargar la bateria.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

ORDEN DE INSTALLACION

1. Apagado y encendido

Para usar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la bateria está descargada cuando se adquiere el producto, se ha de carrgar esta completeness antes de utilizeslro.

3. Carga de la batería

Antes de utiliser la aspiradora robot se debe cargar completeness la bateria.

4. Configuración de la hora

Se debe configurar la hora para utiliser las-optiones de limpieza programada y limpieza diaria.

5. Montaje de la VIRTUAL GUARD

Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpar cada sección una por una mediatede el modo Defensa (puerta virtual).

APAGADO Y ENCENDIDO

Para usar la aspiradora robot, primero se debe activar el conmutador de encendido.

Si se apaga el commutador de encendido, todas las configuraciones se restablecen.

1. Dé la vuelta a la unidad principal y active el conmutador de encendido.

• Si los iconos no se encienden, quiere decide que la batería está descargada. En tal caso, conecte la aspiradora robot en la direccion de cargo cuando deactivar el conmutador de encendido.

• Tenga en cuenta que si desactiva el conmutador de encendido se restableceran todas las configuraciones.

• Si no se pulsa ningún botón durante uno 10关键时刻 con el aspirador encendido, la alimentación se apaga automatistically con el fin de ahorrar energia. En tal caso, para volver a utiliser el aspirador robot, pulse el botón "Power" o "Start/Stop".

Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará,.?.
aúnque esté connectada en la estación dearga.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ORBOT

INSTALLACION DEL CARGADOR

1. Instale el cargador en una superficie plana.

1. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.

1. Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.

1. Disponga el cable de alimentacion ordinadamente en la pared.

1. Si el sueño es de madera, instale el cargador en la mesma direccion que las vetas de la madera.

NOTA

Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.

• Si el cargador no recibe alimentación, la aspiradora robot noURTAR no podrá encontrar el cargador por lo que no se podrá cargar automatistically.
• Si la aspiradora robot está separada del cargador, la bateria se descargará automatistically.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

CARGA

Cuando se adquiere el producto, la bateria está totalmente descargada, por lo que la aspiradora se debe cargarmanualmente.

Active el conmutador de encendido de la parte inferior del producto.

1. Tras alinear las clavijas de cargo de la unidad principal con la clavija de cargo de la estacion de cargo, pulse la unidad principal hasta que oiga un sonido de "recargando alimentacion" en el cargador.

• La lámpara de carga se illumina en color verde.

2. Compruebe el estado de la energia de la aspiradora robot.

• Cuando se inicia la energia, el indicator de niven de la batería y “ B ” se muestran secuencialmente en la pantalla.
• Cuando se completea la energia, el indicator de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.

Carga

Carga completeness

• Cuando el indicator del nivel de la bateria parpadea durante la limpieza, la aspiradora robot se detiene y automatistically searga ella misma en el cargador.
• Cuando el nivel de la batería parpadea y se muestra "LO" durante la limpieza, la aspiradora robot no se可以选择 controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la bateria. (Esto es cuando la bateria se ha descargado Completely.)

Carga completa
Cargando Se requirecarga

• Cuando se adquiere el producto, la energia completa de la batería tarda alrededor de 120 horas y la aspiradora funciona durante aproximamente 90 horas.
• Cuando seonga la bateria cuando esta está sobrecalentada, el tiempo deonga se incrementa.
  Medidas que hay que tomar cuando la energia no es uniforme.

Si la aspiradora robot no se pueda cargar automatically:

• Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.
• Vuelva a conectar la alimentacion del cargador (restablezca).
• Compruebe si hay sustancias extras en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un pamo seco.

• Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.

• Si separa la aspiradora robot del cargador, se descarga de modo natural.

• Cargue la aspiradora robot con el cargador, si es possible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje deNegocios, vacaciones, etc, desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos.)

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

ACERCA DE LA BATERIA

• La aspiradora robot的功能 con pilas recargables de niqueel e hidruro metalico (NiMH) respetuosas con el medio ambiente y una referencia de prevencion de sobrecarga garantiza una amplia duracion de la vidautil.
  La bateriaiene un periodo de garantía de 6\ meses desdela Fecha de compra.
• Cuando adaquiera las pilas, Solicite al centro de atencion al cliente el-symbolo (FAMING) de pieza original y el numero del modelo.

• Estas pilas son solo para aspiradoras robot de Samsung. Estástrictamente prohibido utilizes en other aparatos o con other propósitos.
• No trate de desmontar, reparar ni modificar las pilas.
• Cargue las pilas en un lugar con buena ventilación.
• No exponga las pilas al fuego ni las caliente.
• No conecte ningún objeto metálico entre los polos (+) o (-) de las pilas.
• Conservelas en el interior (0^ 40^) .
• Antes de deshacerse de este producto, beschè las pilas de un modo respetuoso con el medio ambiente.
• No deseches las pilas jusqu'con la basura domestica.

• Para deshacerse de las pilas agotadas siga las normas locales.

• Si las pilas estánestropeadas, no las desmonte. Póngase encontacto con el centro de atencion al cliente más cercano.

• Un tiempo deonga prolongado y una duración más tarda indican que las pilas están cerca del fin de su vidafork. Pongase en contacto con un centro de atencion al cliente autorizzato para reemplazar las pilas.

El usuario no puedaCambiar la bateria recargable incorpora de en este producto. Para Obtener informacion sobre como cambiarla,debteponerse en contacto con el proveedor.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ORBOT

CONFIGURACION DE LA HORA

Para usar adecuadamente las functions de limpieza programada y limpieza diaria es necesario configurar la hora. Sólo se pueda configurar la hora con el mando distancia.

Só se puede configurar la hora con el mando distancia.

Supongamos que son las 07:00 a.m.	Mando a distancia	Secuencia de configuración
	Clock	1 Introduzca la " hora"actual.
a.m.	Dismulme Start/Stop	2 Acceda al modo de configuración.
a.m.	Clock	3 Establishzca la " hora".
a.m.	Dismulme Start/Stop	4 Introduzca los "minutos"actuales.
a.m.	Clock	5 Finalice la configuración.

• Para salir del modo de configuración de la hora cuando ajusta está, pulse el botón (Shit) en vez del de configuración de la hora.
• Una vez establecida una limpieza programada, no se可以选择ear la configuracion de la hora.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

MONTAJE DE LA VIRTUAL GUARD

Se pueda conferir la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpar cada sección una por una mediente el modo Defensa (puerta virtual).

Funcionamento de

1. Funcionamento de la lámpara de modelos

• Modo Valla (paired virtual): La lámpara roja parpadea.
• Modo Defensa (puerta virtual): La lámpara verde parpadea.
• Des.: la lámpara se apaga.

2. Configuración del modo

• Cada vez que se pulsa el botón de modo/ alimentación, se selección como Valla (pared virtual) → modo Defensa (puerta virtual) → apagar alimentación en esteorden.

• La distancia minima de la pared virtual es de 2,5 m, y pueda variar dependiendo de los alrededores y el estado de Movement del robot.

Creación de un valla (pared virtual)

La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no pueda cruzar.

Por exemple, delante de macetas, muebles, la puerta principal, etc.

1. Selección el modo Valla (pared virtual) mediante el botón de modo/alimentación.

• La lámpara de modo parpadea en color rojo.

2. Instale la VIRTUAL GUARD delante del airecu yoco acceso se deseee bloquear.

• Instale la VIRTUAL GUARD de/DDra que el sensor de detecion de distancia.
  puede formar una barrera invisible que la aspiradora robot no pueda cruzar.

Funcionalmente de la aspiradora

Uso del modo Defensa (puerta virtual)

La VIRTUAL GUARD create una puerta invisible que la aspiradora robot no pueda cruzar hasta que no se haya completado la limpieza de la habitación actual. La VIRTUAL GUARD abre la puerta invisible una vez completada la limpieza de la habitación.

1. Selección el modo Defensa (puerta virtual) mediante el botón de modo/alimentación.

• La lámpara de modo parpadea en color verde.

2. Instale la VIRTUAL GUARD en la entrada de la habitación que se desea limpiar.

• Instale la VIRTUAL GUARD deforma que el sensor de detectacion de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

NOTA

• Si no utilizes la VIRTUAL GUARD, apague la alimentación. (Si no va a utiliser la aspiradora robot durante un periodo长大o,quite las pilas para estar que se descarguen.)
• Si el botón de modo/alimentación no funciona, indica que las pilas se han agotado. En este caso, cambie las pilas. (Especficaciones: Pilas alcalinas tipo D (LR20))
• Puede adquirir una VIRTUAL GUARD adicional en el centro de atencion al cliente de Samsung Electronics, Co., Ltd.

• Es possible que la transmisión de la seals infrarroja experimente dificultades en lugarares expuestos a una iluminacion halógena o en exteriores.
• La aspiradora robot utilizes 3 dispositivos infrarrojos y es possible que un dispositivo

[Prioridad de la seals infrarroja]

Mandoa distancia

VIRTUAL GUARD

Cargador

no funciona delante de otro dispositorio queonga una prioridad más alta.

• Cuando se controla la aspiradora robot con el mando a distancia, está你能 cruzar la valla virtual de la VIRTUAL GUARD o chocol contra un obstáculo, ya que la seals del mando a distancia tiene prioridad sobre la seals de la VIRTUAL GUARD.
• Cuando se utilizes la aspiradora robot en un localklequeo o en distancias cortas, sueque que no funciona correctamente deben a interferencias en las senales infrarrojas.
• Instale la VIRTUAL GUARDApartada del cargador; ya que la carga automatica se pueda interruprir si la VIRTUAL GUARD está cerca del cargador.
• Si se utilizes al"Myismo tiempo varías aspiradoras robot, pueda que no trabajén correctamente por interferencias en las senales infrarrojas.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

INICIO/PARADA DE LA LIMPIEZA

Todas las functions de la aspiradora robot se pueda executar o detener.

Cada funciona de la aspiradora robotsole se pueda executar si estáactivado el conmutador de encendido.
- Cuando la aspiradora robot está的功能好，pulse el botón (Start) para cancelar el funciona y selección una función.

Apagado y encendido

Encendido

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Pulse el botón (Start Stop).
• Se encienden los botones de la unidad principal, el indicator del nivel de la bateria y los iconos de los modelos de limpieza.

Apagado

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Mantenga pulsado el botón (Stop) durante 3seguidos.
• Se apagan todos los iconos excepto el nivel del indicator de la bateria.

Uso del mando a distancia

Inicio o parada de la limpieza

Inicio

• Mando a distancia: Pulse los botones Automático, Concentrado, Maximo, Manual o Lateral.
• Unidad principal: Seccione los modos de limpieza Automático/Concentrado/Maximo/Manual/Lateral mediate el boton (Mode) y, a continuacion, pulse el boton (Start 5mo).
• Una vez iniziada la limpieza, la aspiradora robot comienza a moverse.
• Si se pulsa el botón (((Start/Stop)) sin selecciónar ningún modo de limpieza se inicia el modo de limpieza automática.

Uso de los botones de la unidad principal

Parada

• Para detener la limpieza, pulse el botón ( () ) del mando a distancia o de la unidad principal.
• Cuando se detiene la limpieza, la aspiradora robot deja de moverse.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

RECARGA

Mediente el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la bateria.

• Cuando la aspiradora robot está的功能好，pulse el botón (Start) para cancelar el funciona y pulse el botón de recarga.

1. Pulse el botón de recarga.

2. Se activa el icono (f) de la unidad principal y la aspiradora robot regresa hasta el cargador.

3. Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón (Start/Stop).
4. Para probar la función de cargo automatica, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.

Uso del mando a distancia

Solucn de problemas cuando la aspiradora robot no se dirige hacia el cargador.

• Compruebe la instalacion del cargador.

• Puede que el cargador se oculta en unaubicacion desdedonde no pueede guiarglaaspiradora robot haciael cargador.

• Puede que el cargador está a más de 5 m de distancia de la aspiradora robot.

: Quizás seanecessary un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.

• Cargue la aspiradora robot manualmente en los siguientes casos.

• Si el cargador está situado en un rincón.

• Si la bateria está totalmente descargada.
• Si la aspiradora robot se ha;quedado atrapada por un obstáculo, por ejemplo, un mueble.
• Si la aspiradora robot no pueda cruzar el umbral de una puerta paraninger al lugaronde se encontrar el cargador.

Uso de los botones de la unidad principal

Funcionalmente de la aspiradora

USO DE LA ASPIRADAORA ROBOT

LIMPIEZA AUTOMÁTICA

La aspiradora robot se mueve por si misma y limpia automatically la casa hasta completar la limpieza.

Si se empieza la limpieza cuando la aspiradora robot está conectada en la estación dearga, el tiempo de regreso al carrador se reduce ya que la aspiradora robot recuerda la posición original del carrador durante sus desplazimientos.
Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot automatistically regresará a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de problemas de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

Durante la limpieza

NOTA

Acerca de la funciona de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecta la funciona de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda esta.

Una vez completada la limpieza

NoURTAL.

Funcionalmente de la aspiradora

USO DE LA ASPIRADAORA ROBOT

LIMPIEZA CONCENTRADA

Se pueda limpar fácilmente una zona españica con grancantidadde migas de pan,polvo,etc.

• Coloque la aspiradora robot en la zona que deseee limpiar y execute la direccion de limpieza concentrada.

• En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5m de长大 y 1,5m de ancho.
• Una vez completada la limpieza, en la pantalla de la aspiradora se做不到 Final, Parada y En espera.

Cuando la aspiradora robot está connectada en la estación de energia, no se admite la limpieza concentrada.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

LIMPIEZA MAXIMA

La aspiradora robot se mueve automatistically y limpia cuando la bateria tiene energia y el nivel de esta parpadea solo en un nivel.

Si se empieza la limpieza cuando la aspiradora robot está connectada en la estación de cargo, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazimientos.
Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot regresa automatistically a la estación de cargo y reanuda la limpieza una vez cargada la batería. (Número de problemas de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

Durante la limpieza

Acerca de la funciona de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejectca la reanudacion de la limpieza.
• Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

Noquia la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que deben completar la limpieza y volverá a iniciaear esta desde el principio.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

LIMPIEZA MANUAL

Con el mando a distancia se pueda mover la aspiradora robot para limpar directamente una zona concreta.

• Coloque la aspiradora robot en la zona que紊ee limpiar y execute la function de limpieza manual.
• Se puede limparmanualamente sólo con el mando distancia.

Durante la limpieza

• Mientras la aspiradora robot está conectada en la estación de energia, no es posible realizar la limpieza manual.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

LIMPIEZA LATERAL

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también可以帮助 a reducirlo.

Limpia los rincones acercándose lo más possible a ellos. (Esta aspiradora robot es una aspiradora de tipo de contacto frente a los obstáculos.)

La aspiradora robot se mueve por si misma y limpia automatistically la casa hasta completar la limpieza.

Si se empieza la limpieza cuando la aspiradora robot está connectada en la estación dearga, el tiempo de regreso al carrador se reduce ya que la aspiradora robot recuerda la posición original del carrador durante sus desplazamente.
Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot automatistically regresará a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de problemas de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

1 Establisher el modo.

2 Cancel el modo.

Durante la limpieza

NOTA

Acerca de la funciona de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecta la funciona de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda esta.

Una vez completada la limpieza

NoURTALI Nouve la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerá que debe completar la limpieza y volverá a起初 esta desde el principio.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

LIMPIEZA PROGRAMADA

Se peutes programar la aspiradora robot para que inicie la limpieza a una hora determinada.

La limpieza programadasoleseffectuacuando la aspiradora robot está conectada en la estación dearga.

Botón de launidad principal	Botón del mando a distancia	Secuencia de configuración	Ejerppo: Hora actual: 07:00 a.m. Hora de inizio de la limpieza: 09:30 a.m.
Timer/Daily	Timer/Daily	1 Acceda al modo de limpieza programada y confirme que la hora establecida es la correcta.	AM 07:00
Timer/Daily	Timer/Daily	2 Inicia la configuración.	AM PPadea AM 07:
Mode Recharging	Bhimuln Start/Stop Aumental	3 Establishzca la "hora".	AM PPadea AM 09:
Timer/Daily	Timer/Daily	4 Confirme la "hora".	AM PPadea AM 09:00
Mode Recharging	Bhimuln Start/Stop Aumental	5 Establishzca los "minutos".	AM PPadea AM 09:30
Timer/Daily	Timer/Daily	6 Termine la configuración.	AM 09:30
Start Stop	Start/Stop	Cancele la configuración.	El icono se apaga.

Cuando se completes la configuración y se pulsa el botón ( (boton)limpieza ) en vez del botón de inicia retardado/diaria, se sale del modo de limpieza programada.

Funcionalmente de la aspiradora

USO DE LA ASPIRADA ORA ROBOT

CONFIGURACION DE LA LIMpieZA DIARIA

Se puede programar que la aspiradora robot inicia la limpieza cada día a una hora determinada.

• La limpieza diaria sólo se efectúa cuando la aspiradora robot está connectada en la estación de energia.

Main unit button	Remote control button	Configuration Sequence	Ejempio: Hora actual: 07:00 a.m. Hora de inception de la limpieza: 09:30 a.m.
Timer/Daily	Timer/Daily	1 Acceda al modo de limpieza diaria y confirmme que la hora establecida es la correcta. (Compruebe la hora de laresherva.)	AM 07:00
Timer/Daily	Timer/Daily	2 Inicia la configuración.	AM Parpadea Daily
Mode Recharging	Start/Stop Aumental	3 Establishzca la "hora".	AM Parpadea Daily
Timer/Daily	Timer/Daily	4 Confirme la "hora".	AM Parpadea Daily
Mode Recharging	Start/Stop Aumental	5 Establishzca los "minutos".	AM Parpadea Daily
Timer/Daily	Timer/Daily	6 Termine la configuración.	AM 09:30 Daily
Timer/Daily Start Stop	Timer/Daily	7 Cancele la configuración.	Daily El icono se apaga.

Cuando se completes la configuración y se pulsa el botón ( () ) en vez del botón de inicia retardado/diaria, se sale del modo de limpieza programada.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

DEBE RECORDAR LOS MÉTODOS DE MANTENIMIENTO Y LIMPIEZA

■ Si el conmutador de encendido está dañado, pángase en contacto con el agente de servicios para Severity accidentes.
- No utilise dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podría acelerar la deformación de la aspiradora robot.

Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiear la aspiradora robot. La aspiradora robot seouldaponer en marcha repentinamente y causar lesiones personales.

LIMPIEZA DE LA VENTANA DEL SENSOR Y LA CAMARA

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• No rocie agua, disolvente, benceno, etc, directamente sobre launidad principal de la aspiradora robot.

Limpie ligeramente la ventana del sensor o de la CAMERA con un pañosuave.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

VACIADO RAPIDO DEL POLVO

• Se pueda vaciar fácilmente el conteditor del polvo con una aspiradora normal, sin extraerlo del aparato.

• Abra la tapa de salute del polvo.

1. Introduzca la entrada de aire de la aspiradora bajo el salida del polvo; el conteditor se vaciará directamente en la Bolsa de la aspiradora.

LIMPIEZA DEL CONTENEDOR DEL POLVO Y EL FILTRO

En primer lugar, vacie el contentedor del polvo antes de limpiarlo.

• Cuando extraiga el conteditor del polvo,onga cuidado de no derramar el polvo del conteditor.
  Vacia el contentedor del polvo en los casos individentes.

• Cuando se haya acumulado polvo dentro del contentedor.

• Cuando se reduzca la potencia de aspiracion repentinamente.
• Cuando se incremente el ruido repentinamente.

1. Pulse el botón (PUSH) de extracción del contentedor del polvo y tire de este para extraerlo.

1. Extraiga el contentedor del polvo tirando en la direccion de la flecha como se muestra en la ilustracion.

1. Extraiga el filtro del contentedor del polvo tirando en la direccion de la flecha como se muestra en la ilustracion.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

4. Limpie el polvo del filtro y del contentedor.

• Puede lavarlos con agua.

5. Vuelva a montar el filtro en el contentedor del polvo.

• La rejilla del filtro debe estar encarada hacer abajo. No se pueda instalar en una direccion incorrecta.

6. Cierre la tapa del conteditor del filtró e instale este en la unidad principal.

[Estructura del contentedor del polvo]

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO MOTORIZADO

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• Ya que el polvo del conteditor se pueda desparramar, antes de limpiar el cepillo motorizzato debe extraer el conteditor del polvo.

1. Extraiga el contentedor del polvo pulsando el botón (PUSH) de extracción del contentedor del polvo.
2. Después de comprobar si hay sustancias extrañas, pulse el gancho que sujeta el cepillo motorizzato para retiring este.
3. Levante el cepillo motorizzato de launidad principal.

1. Quite@cualquier sustancia extraña, como cabellos largos o hilos enrollados en el cepillo motorizzato utilizing un cepillo de limpieza o una aspiradora.

1. Una vez completada la limpieza, fije en primer lugar elazo del cepillo de potencia sobre se encuesta el conmutador de encendido y, a continuacion, el otherado de la mesma forma.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

1. Tras insertar 3+puntas de la parte superior de la tapa, presione el除外 extremo hasta que oiga un 'clic'.

• Para impedir que la aspiradora robot se"Ataque, no aspire mondadores ni bastonicillos de algodón.
• Cuando resulta dificil eliminar sustancias extras,pongase en contacto con un centro de atencion al cliente.
• Dado que la aspiradora aspira el polvo del sueño, se pueda enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizzato con regularidad.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO GIRATORIO LATERAL PARA LA LIMPIEZA DE BORDES

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

1. Póngase unoos guantes de goma, envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10segundos y limpielo sobre el trapo.

1. Gire el cepillo giratorio lateral y repita el proceso del paso 2.

1. Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo.

Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de launidad principal y vuelva a montar este.

(La letra "R" está grabada en elazo derecho del cepillo giratorio.)

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y除外sustancias extrañas,debete limpiarlo con fecuencia.

Una acumulación excessiva de sustancias extrasañas puede darñar el cepillo giratorio lateral.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

LIMPIEZA DE LA RUEDA MOTRIZ

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

■ Si la aspiradora robot de repente comienza a moverse en zigzag, es possible que haya sustancias extrañas bloqueando la rueda motriz.

1. Para limpar la rueda motriz, colocque un paño suave en el sueño y de la vuelta a launidad principal con cuidado.

1. Compruebe si hay sustancias extrañas y si es necesario quítelas con un palito ounas pinzas que no estén afiladas.

Solución de problemas

LISTA DE COMPROBACION ANTES DE LLAMAR AL CENTRO DE ATENCION AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no funciona en absoluto antes de la limpieza.	·¿Ha montado el contentedor del polvo? ·¿Ha activado el conmutador de encendido? ·¿Está activado el modo de limpieza (Auto) en la pantalla? ·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·La aspiradora robot no funciona para las pilas del man do a distancia está agotadas.	·Instale el contentedor del polvo. ·Active el conmutador de encendido. ·Pulse el botón (Steep). (Para apagarlo, mantenga pulsado el botón (Steep) durante 3 segundos o más.) ·Levante la aspiradora robot y manualmente conectela en la estación de carga para cargarla. ·Cambie las pilas del mando a distancia. ( Tipo AAA).
La aspiradora robot se detiene durante la limpieza.	·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·¿Se ha enredado la aspiradora robot con alcán cable del sueño? ·¿Se ha;quedado atascada la aspiradora robot por alcán desnivel del sueño? - Se ha levántado la rueda de tracción. ·¿Se ha enrollado alcán trapo en la rueda de tracción? ·¿Se ha detenido la aspiradora robot en el umbral?	·Levante la aspiradora robot y manualmente conectela en la estación de carga para cargarla. ·Desactive el conmutador de encendido y desenrede los cables. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. ·Desactive el conmutador de encendido y quite el trapo. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
Durante la limpieza se ha reducido la potencia de succion.	·Compruebe si el contentedor del polvo está lleno. ·Compruebe si la entrada de aspiración está obstruida por sustancias extrañas. ·Compruebe si el filtro está obstruido.	·Detenga la aspiradora robot y vacie el contentedor del polvo. ·Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración. ·Limpie el filtro a concienda.

LISTA DE COMPROBACION ANTES DE LLAMAR AL CENTRO DE ATENCIOn AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no encontrara el@cargador.	·Compruebe si el enchufe del@cargador está correctamenteconectado en la toma de corriente. ·Si hayequalquier obstáculo auna distancia frontal de 1 m, o a0,5 m a derecha e izquierda del@cargador, deben retirear这些东西obstáculos. ·Si haysustanciasextrañas en laclavija de@carga, limpie esta con un paño seco. ·¿Se hainstalado la VIRTUALGUARD cerca del@cargador?	·Mueva la VIRTUAL GUARD atoarlo lugar para que la aspiradorarobot se pueda@cargarautomáticamente.
La aspiradorarobot cruza através de laVIRTUAL GUARD.	·¿Están agotadas las pilas de laVIRTUAL GUARD? ·¿Está la VIRTUAL GUARD configurada en el modo Defensa(puerta virtual)?·¿Está apagada la lámpara delmodo?	·Sustituya las pilas.(2 pilas alcalinas tipo D (LR20)) ·Establishca la VIRTUAL GUARDen el modo Valla (pared virtual). ·Compruebe si la VIRTUALGUARD está apagada y, acontinuación, establishca laVIRTUAL GUARD en el mode desadoop.
El tiempo de usode las pilas de laVIRTUAL GUARDesdemasiadocorto.	·¿Utiliza pilas de celda seca delmanganeso?	·Cambie las pilas por otheras nuevas alcalinas.(2 pilas alcalinas tipo D (LR20))
En la pantalla,despite 30, 29, 28...la numeración vaen descenso.	·¿Se ha forzado a la aspiradorarobot aSeparated del@cargador ose ha pulsado un botón durantela limpieza?	·Cuando, durante la limpieza,la aspiradora robot se separadel@cargador o se pulsa unbotón, pasados 30 segundóésta regresa al@cargador pararecargarse automáticamente.

Solución de problemas

SOLUTION DE PROBLEMAS SEGUN LOS CÓDIGOS DE ERROR

CÓDIGO DE ERROR	CAUSA	SOLUCION
C 00	·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento.	·Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar.
C 01	·El cepillo motorizzato ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo motorizzato.
C 02	·La rueda de tracción izquierda ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción izquierda.
C 03	·La rueda de tracción derecha ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción derecha.
C 05	·Compruebe el sensor del paragolpes.	·Tire suavamente del sensor del paragolpes atascado.
C 06	·En la ventsa del sensor de obstáculos hay una sustancia extraña (polvo, manchas, etc).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor frontal y posterior con un paño suave.
C 07	·En la ventsa del sensor de desnivel hay una sustancia extraña (polvo, manchas, etc).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor de desnivel con un paño suave.
C 08	·No se ha instalado el contentedor del polvo.	·Instale el contentedor del polvo; deben oir un 'clic'.
C 09	·El cepillo giratorio lateral de limpieza de bordes ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc)	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo giratorio lateral de limpieza de bordes.

• Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el número de error.

Especillas del producto

Cuerpo principal

Cargador (estación)

Especillas del producto

CLASIFICACION	ELEMENTO	DETALLE
Especificaciones mecánicas	Diámetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificaciones electricas	Voltaje	AC 220-240V,~ 50-60Hz
	Consumo de energia del cargador	50 W
	Consumo de energia de la unidad principal	40 W
	Especificaciones de la batería	14.4V / 2,000 mA
Especificaciones de limpieza	Capacidad del contentedor del polvo	Alrededor 0.6 l
	Tipo dearga	Carga automática/manual
	Modode limpieza	Automática, concentrada, maximizinga, manual, lateral, programada, Configuracion de la limpieza diaria
	Tiempo dearga	Alrededor de 120 instantos
	Tiempo de limpieza(suelo sucio)	Alrededor de 90 instantos
Método de limpieza		Reconocimiento de la forma del techo
Tipo de botón de la unidad principal		Tipo contacto

El aspirador cuenta con la aprobacion de las siguientes normativas.

Directiva de equipos electromagnéticos: 2004/108/EEC

Directiva de seguridad de bajo voltaje: 2006/95/EC

SAMSUNG

Aspirador Robot

Manual do utiliser

Planet

First

100%

Recycled Paper

CARREGADOR DE BATERIA

• Neste caso, varra o pó com及其他 objecto de limpeza.

LIMPEZA E MANUTENÇA O

6. Modo de limpeza programada

7. Modo de limpeza diaria

DISPOSITIVO DE SEGURANÇA

Indicador luminoso de corrente,
Indicador luminoso de energia

1. Instale o carregador numa superficie plana.

Sobre a funcao Retomar a limpeza

Sobre a funcao Retomar a limpeza

Sobre a funcao Retomar a limpeza
