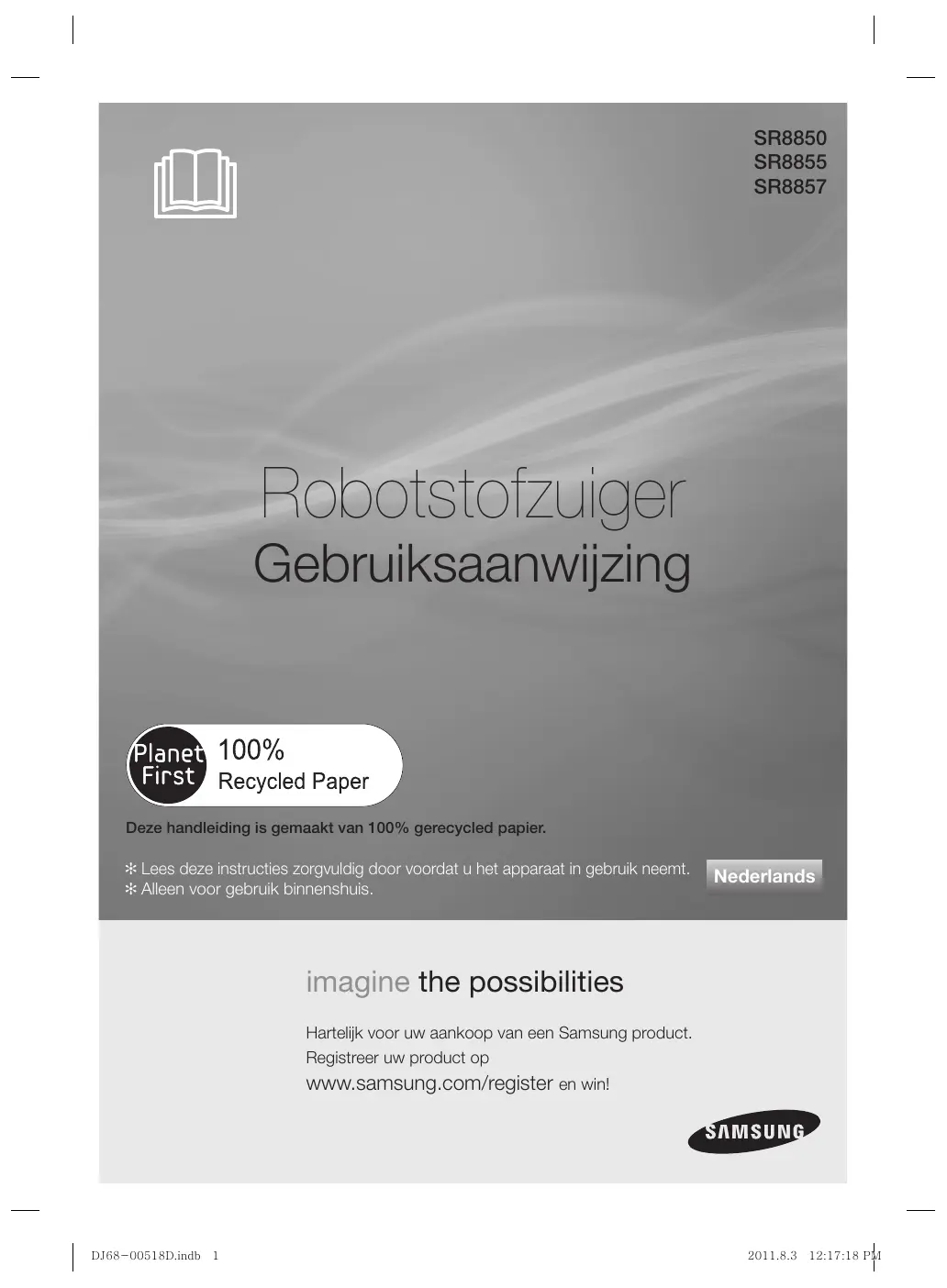

GEBRUIKSAANWIJZING SR8857 SAMSUNG

Date d'achat : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Revendeur : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

CET APPAREIL EST DISTRIBUTE PAR :

SAMSUNG

56, Quai de Dion Bouton
92806 PUTEAUX CEDEX

Deze handleiding is gemaatk van 100% gerecycled papier.

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

• Alleen voor gebruik binnenshuis.

Nederlands

imagine the possibilities

Hartelijk voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksinstructies gelden voor meerdere modellen,:kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUKSAANWIJZING

WAARSCHUING	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUKSAANWIJZING

OPMERKING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gezruik van elektrische apparaten要去en onder meer de volgende basisvoorzorgen inRCT Acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt en wanner u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation Niet als deze op enige wijze zich beschadigd.
• Als de stofzuiger Nietaar behoren werk, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat waar een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger Niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is nicht bedoeld voor Personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mental vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen dieren onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker Niet aan om deze op een Niet-gepolariseerd stopcontact of verlengsnoer te konnen aansluiten.
• Gebruik het product Niet buiten of op natte oppervlakken.
  Haal de stekker van het oplaadstation uit het stopcontact wanner u dit nicht gebruikt en wanner u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeverd om het apparaat op te laden.
• Gebruik het product Niet wonneer het snoer of de stekker beschadigd is.
• Trek of draag het product Niet aan het snoer, gebruik het snoer Niet als handvat, sluit de deur Niet op of over het snoerBeen en trek het snoer Niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verleungsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
  Trek de stekker Niet aan het snoer uit het stopcontact. Pak de stekker beet en Niet het snoer.
• Vermink of verbrande batterijen nicht, aangezien deze bij hoge temperaturen ontploffen.
• Probeer Niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation Niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook Niet met enige vloeistof voucht in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munteen enzovoorts op.
• Gebruik het apparaat zich zonder filter. Wanner u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen zich in de ventilatorruimte steken, voor het geval het apparaat per ongeluk worden ingeschakeld.
• Steek geen voorwerpen in openingsen. Gebruik het apparaat Niet als er openingsgeblokkeerd zijn; houd openings vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giffige stoffen op (chloor, bleekmiddel, ammonia, goatsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen zoals benzine op die kuren ontvlammen of ontploffen en gebruik het apparaat Niet op plekken waar deze vloeistoffen aanwezig kuren zich.
• Gebruik de robotstofzuiger nicht in een afgesloten ruimte die bevuld is met dampen van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giffige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden konnen er lekken in de batteriicellen ontstaan.

Als.Deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddelijk minimaal 10 minutes lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

HULPMIDDELEN EN FILTER ONDERHOUDEN

36

PROBLEM OPLOSSEN

43

PRODUCTSPECIFICATIE

46

06 Stroomtoevoer
07 Vór het gebruik
10 Tijdens het gebruik
11 Reiniging en onderhoud

13 Productkenmerken

15 Onderdelen

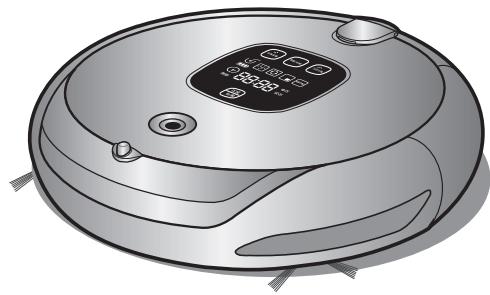

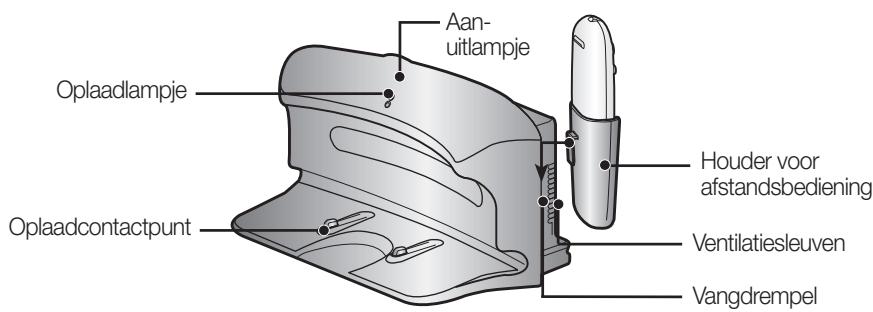

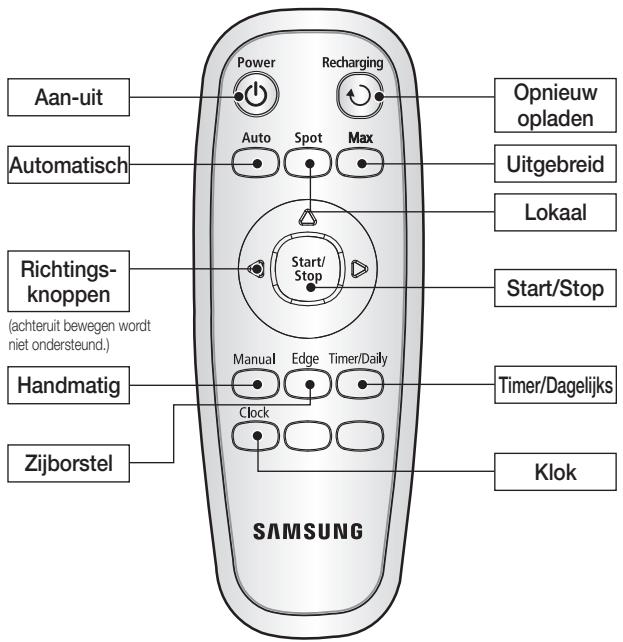

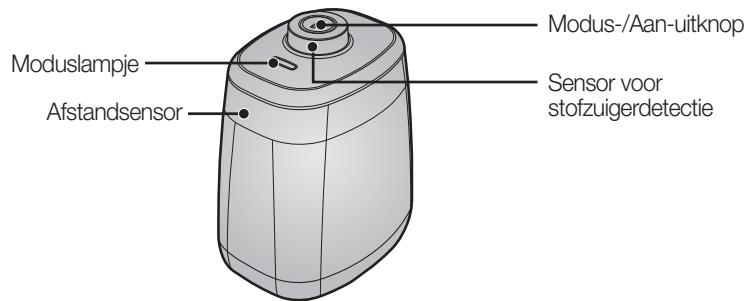

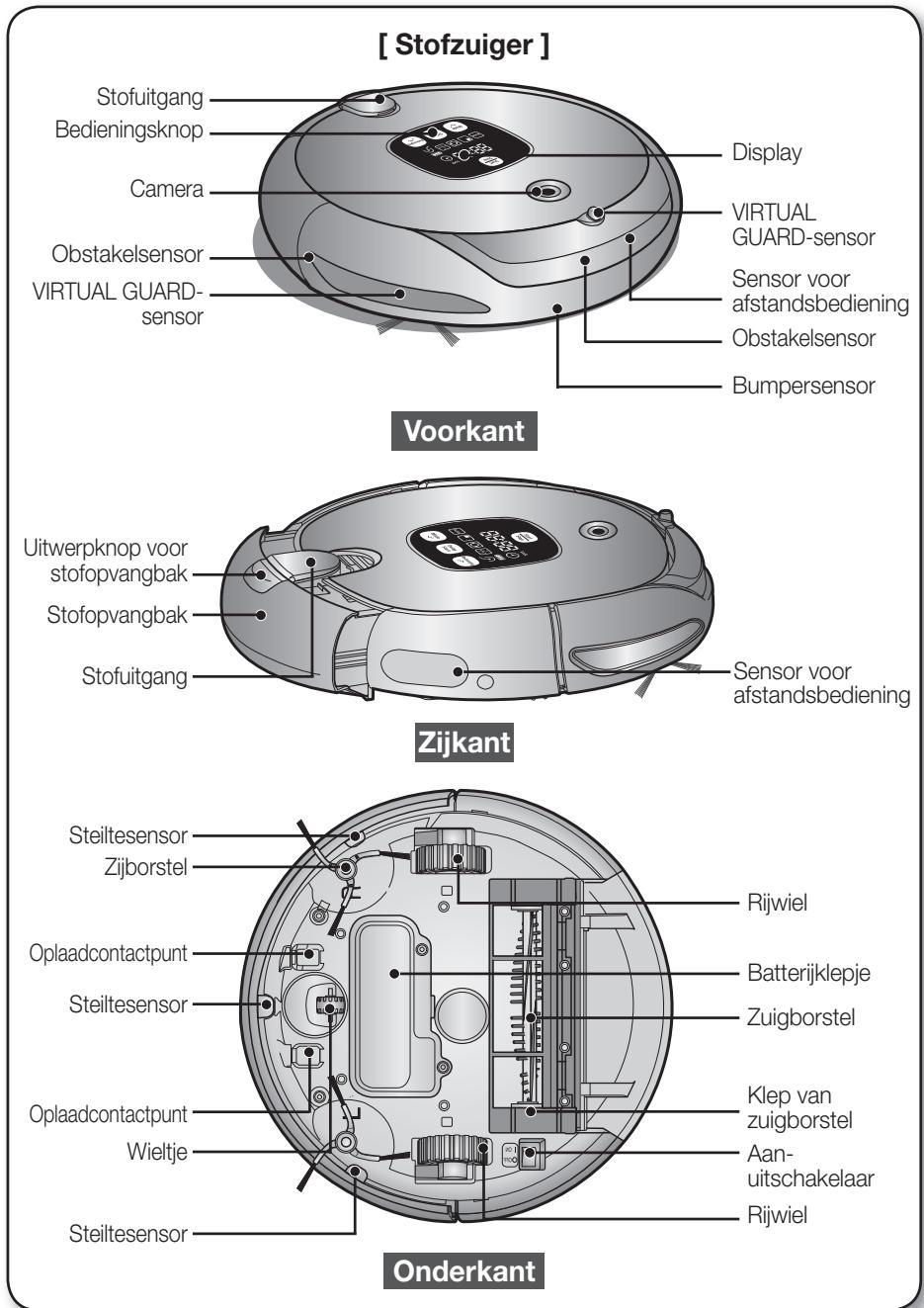

16 Namen van de onderdelen

20 De robotstofziger gebruisklaar make
20 Volgorde van installmentie
20 De aan-uitschakelaar gebruiken
21 Het oplaadstation plaatsen
22 Opladen
23 De batterij
24 De hijd instellen
25 De VIRTUAL GUARD plaatsen
27 De robotstofzuiger gebruiken
27 Reiniging starten/stoppen
28 Opnieuw opladen

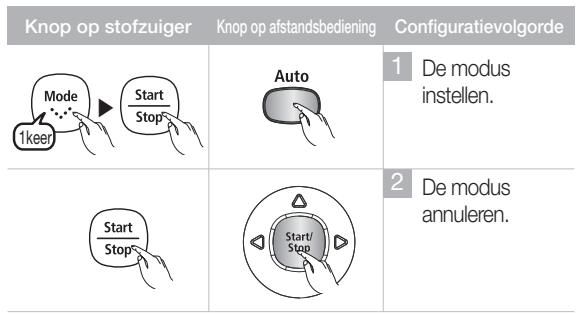

29 Automatische reiniging

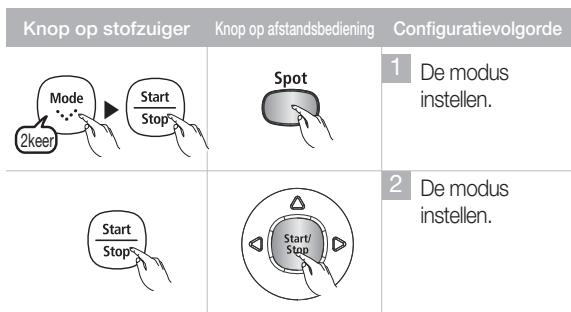

30 Lokale reiniging
31 Uitgebreide reiniging

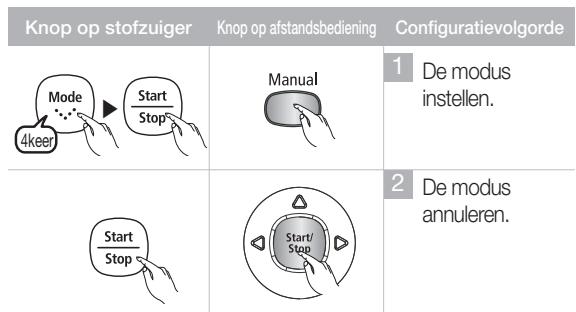

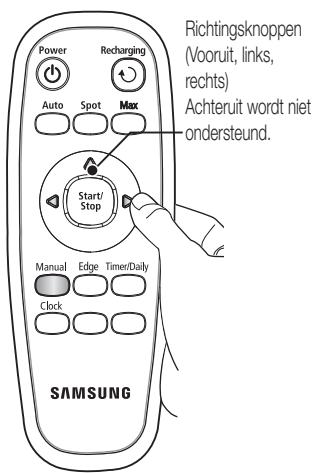

32 Handmatige reiniging

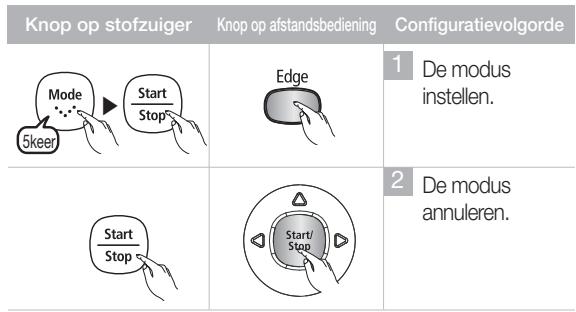

33 Zijborstel reiniging
34 Geplande reiniging
35 Dagelijkse reiniging instellen

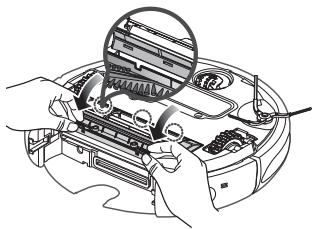

36 De robotstofzuiger reinigen
36 Houd de methoden voor reiniging en onderhoud in gedachten

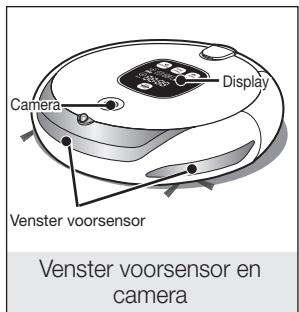

36 Het sensorvenster en de camera reinigen
37 Snel de stofopvangbak legen

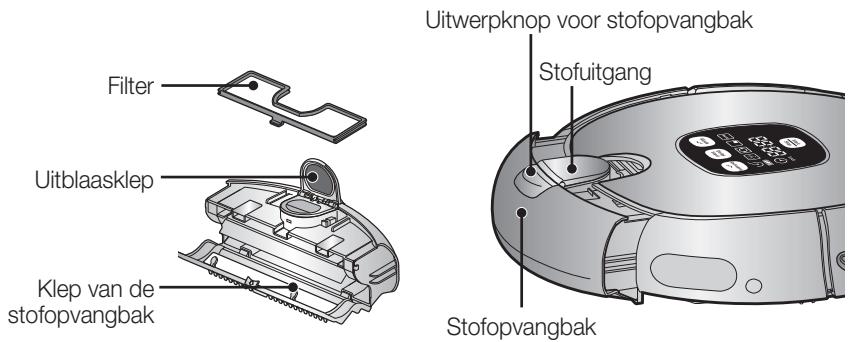

37 De stofopvangbak en het filter reinigen

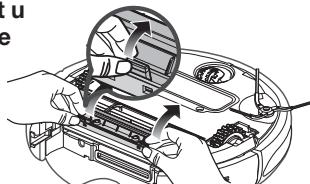

39 De zuigborstel reinigen
41 De draaiende zichborstel voor reiniging van randen reinigen
42 Het rijwiel reinigen
43 Controlelijst voor bellen met de klantenservice
45 Probleemoplossing voor foutcodes

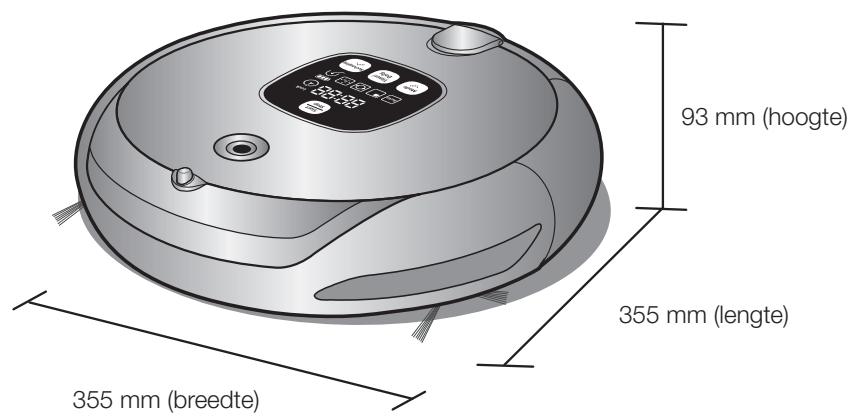

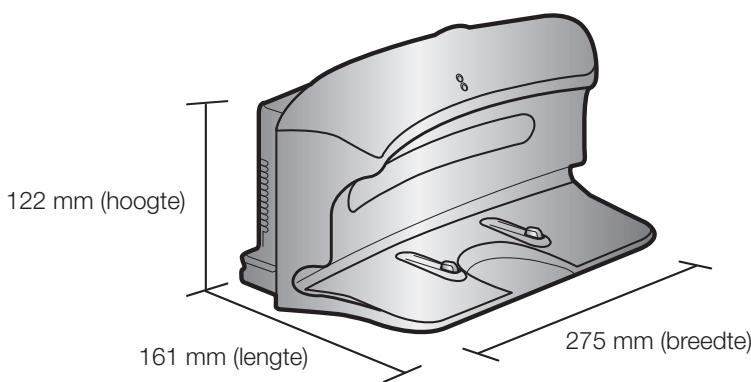

46 Productspecificatie

STROOMTOEVOER

Buig het netsnoer Niet te veel enplaats er geen zware voorwerpen op zodate het kan breken.

• Dit zou tot brand en elektrische schokken können leiden.

Zorg dat u eventuele aanwezig stof en water van de stekker verwijdert.

• Als u dit Niet doet, zou dat tot een storing en elektrische schokken können leiden.

Trek de stekker Niet aan het snoer uit het stopcontact en raak de stekker Niet met natte handen aan.

• Dit zou tot brand en elektrische schokken können leiden.

Steek Niet meerere stekkers tegelijk in een contactdoos. (Laat het snoer Niet open enbloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken konnen leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken können leiden.

BEFORE USE

Alvorens de robotstofzuiger in te schakelen,要去 u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak Niet is geplaatst, zal de robotstofzuiger Niet werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeienda kolen).
• Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat Niet op de volgende locaties.

• Zolders, kelders, magazijnen, industrielle gebouwen,除去 kamers op afstand van het hoofdegebouw, locaties die bloat aan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hove locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werkung en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer Niet;kennen binnenkomen.
• Zorg erECHTER voor dat u de deuren van de hoofdingang, maar de tuin, de badkamer en eventuale ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanner u de kwastjes Niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

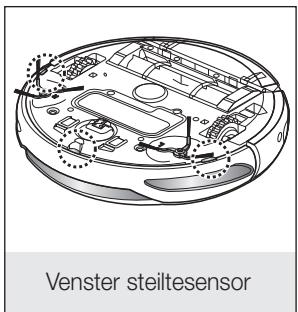

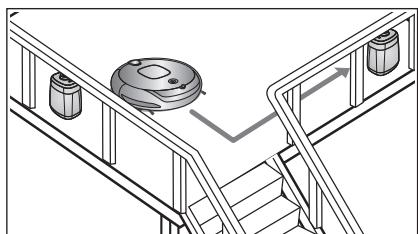

Wanner de steiltesensor verruild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen konnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus)plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt.

VOOR HET GEBRUIK

Verwijder van tevorenkleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen.

Haal verspreide objcten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen hunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel hunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan wegen kinderen opbotsen waardoorDEXe kunnen komen te vallen.

Zorg dat kinderen nicht op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen können dan vallen en zich bezeren en het product kan ernstig beschaden.

Wonneer een kind of huisdier alleen worden gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht kuren trekken.
• Als er vingers, voetjes, poten, kleding ofhaar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en worden dat gebied möglich nicht gereinigd.
• Wanner de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld.

Bij hetplaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer Niet open enbloot op de vloer ligt.

• Wanner de robotstofzuiger automatisch gaat opladen of langs het oplaadstation kommt, kan denen het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation.altijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij Niet automatisch worden opgeladen als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten.

Veiligheidsinformationie

VOOR HET GEBRUIK

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces möglichk verstoren.

Als er zich objecten voor het oplaadstation bevinden, hunnen deze verhinderen dat de robotstofzuiger zich automatisch LAST OPLaden.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunter met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschaden.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

Zorg dat de robotstofzuiger Niet over vloeistoffen zoals water, olie en plasjes van huisdierenBeen beweegt of.Deze opzuigt.

• Hierdoor kan het apparaat ernstig hunnen beschadigen.

• Vloeistoffen zonden zich via de wielen können verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation Niet voor andere doeleinden.

• Hierdoor kan het oplaadstation ernstig{kunnen beschadigen of brandveroorzaken.

TIJDENS HET GEBRUK

De robotstofzuiger mag nicht op/DDke vloerkleden worden gebruikt.

• Dit zou tot problemen met de robotstofzuiger können leiden.
• Het vloerkleed zou hierdoor können beschaden.

Gebruik de robotstofzuiger nicht op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig hunnen beschadigen.

De robotstofzuiger kanijdens het zuigen gegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijk opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiiger.

• Dit zou tot storingen kunnen leiden.

Verwijder tijdens het reinigen onmiddelijk eventuele groesteukken papier of plastic zakken uit het apparaat.

• Wanner het apparaat langere tijd met een geblokkeerde ingang worden gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produeert, zet u onmiddelijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de Voordeur of de drempel van de Stuindeur vast können=komen te zitten.

• Om veiligheidsredenen stopt de robotstofzuiger met zuigen als dazu zich langer dan 5 minutes nicht kan verplaatsen.
• Om het zuiigen te hervattenzet u de aan-uitschakelaar in de uitstand en weeir de aanstand nadat u het apparaat hebt verplaatst waar een plek waar het de reiniging kan voortzetten.

TIJDENS HET GEBRUIK

OPMERKING

De robotstofzuiger kan locaties die unde nicht kan bereiken zoals hoeken en ruimten:tussen banken en muren nicht volledig reinigen.

• Reinig deze locaties vanijd totijd.

Na een reiniging können er stofvlokken achechterblijven als deze zich tijdens het reinigen haben gevormd en de robotstofzuiger deze Niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen waterrechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen.

• Hierdoor kan het apparaat ernstig hunnen beschadigen.

Oefen geen harde drukuit op de bumper van de robotstofzuiiger.

Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehald en in elkaar worden gezet.

• Hierdoor kan het apparaat hunnen beschadigen.

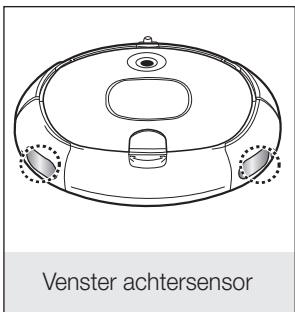

Verwijder regelmatig eventuele vreeimde stoffen die zich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping leidt tot een onnauwkeurige werkking van de sensoren.

REINIGING EN ONDERHOUD

Gebruik.altijd de reinigingsborstel om vreme stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet.

• Als u dit Niet doet, bestaat de möglichkheid dat het apparaat plotseling in werkig treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt.

Als het netsnoer is beschadigd,要去 dit door een gekwalificierde onderhoudsmonteur van het klantenservicecentrum latentervangen.

Zorg dat uuit veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt verrangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

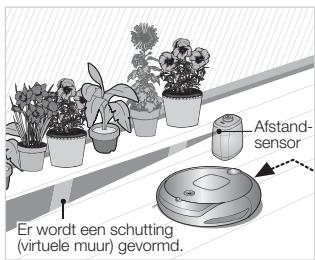

HANDIGE VIRTUAL GUARD-FUNCTIE

U kurz de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

Met deze functie worden met behulp van de camera op de bovenkant de vom van het plafond voor het te reinigen gebied geidentificiererd en wordt de Beste manier bepaald om elk gedeelte van de vloer te bestrijken.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in oepenvolgende stukken reinigt (2) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elke hoek van de vloer gereinigd.

VARIOUS CLEANING MODES

Wanneer de obstakelsensor tijdens het stofzuiigen een obstakel herkent, worden de snelheid van de robotstofzuiiger verminderd om de impact van de botsing te minimisieren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zich可能导致 bij hoekjes om deze schoon te makeen.

6. Geplande reinigingsmodus

Op het ingestelde tijdstip reinigt de robotstofzuiiger de vloer.

7. Dagelijke Reinigingsmodus

De reinigingsrobot reinigt elke dag de vloer op het ingesteldeijdstip.

EENVoudige STOfAFVOER

De stofuitgang aan de bovenkant maakt het möglichk om de stofopvangbak te ledigen met behulp van een normale stofzuiger zonder rondvliegend stof.

AUTOMATISCH OPLADEN

Als de batterij bijna leeg is, worden de robotstofzuiger automatisch maar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zichborstel worden stof UIT hoeken en van randen wegheault.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsystemeem kan de robotstofzuiger over drempels met een hoogte van circa 1.5cm heb en zo alle kamers reinigen. De robotstofzuiger is möglichn Niet in staat om over een drempel van 1,5cm te gaan, afhankelijk van de vom van de drempel.

ANTI-BOTSING

De robotstofzuiger herkent en ontwijk in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch gegen een obstakel botst, absorberen de twee bumpersensoren de schok.

VALBEVEILIGING

De 3 steiltesensoren detecteren obstakels Zoals omlaag leidende trappen of de drempel van de Voordeur om te voorkomen dat de robotstofzuiger maar beneden valt.

VEILIGHEIDSINRICHTING

Wanneer de robotstofzuigerijdens het reinigen worden opgetild, worden dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zijborstels hun werking.

Montage van de stofzuiger

ONDERDELEN

Stofzuiger
- Afstandsbediening

• Oplaadstation

Andere onderdelen

(Batterijen van type AAA)

Gebruiksaanwijzing / 2 batterijen

VIRTUALGUARD

Reservefilter

Reinigingsborstel

Houder voor afstandsbedieling

Reservezijborstel voor reiniging van randen (2)

Reservezuiigborstel

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Oplader (station) ]

[VIRTUAL GUARD]

De batterijnenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen要去en apart worden aangeschaft.
Plaats vór gelebruik de alkalinebatterijen (type D).

1

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

2

Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen Niet met de polen in de juiste richting worden geplaaatst, zal de VIRTUAL GUARD Niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Afstandsbediening ]

- De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product�n er nog geen batterijen in de afstandsbediening geplaatst.
Plaats vór gelebruik de alkalinebatterijen (type AAA).

1

Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartment aan de achterkant van de afstandsbediening omhoog.

2

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening Niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaats klikt.

• Specificatie: Alkalinebatterjen type AAA

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

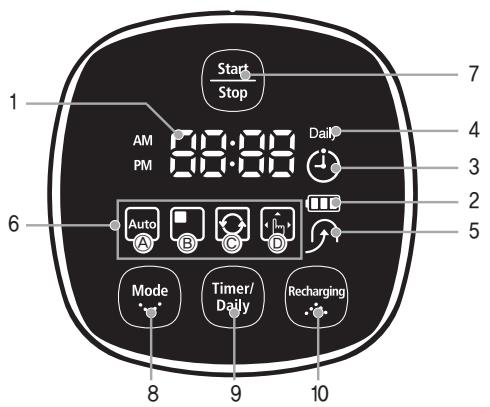

[Display]

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

• Tijdens het opladen: de voortgang van het opladen worden in 3 stappen weergegeven.
• Tijdens het gebruik: het batterijniveau worden weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanner de batterij volledig leeg is, knippert er een niveau om "LO" aan te geven.)

3. Geplande reiniging

• Als er een reiniging is ingepland,licht het pictogram van Geplande reiniging op.

4. Dagelijks

• Als dagelijks reinigen is ingesteld,licht het pictogram Dagelijks op.

5. Opnieuw opladen

• Dit pictogramlicht op wanner de robotstofzuigeraar het oplaadstation terugkeert om de batterij op te laden.

6. Display voor reinigingsmodi

• Na elke druk op de reinigingsmodusknop worden de desbetreffende reinigingsmodus weergegeven.

(a) Automatische modus: dit pictogramlicht op wanner de Automatische reinigingsmodus is geselecteerd.
(b) Lokale modus: dit pictogram Licht op wanner de Lokale reinigingsmodus is geselecteerd.
(c) Uitgebreide modus: dit pictogram Licht op wanner de Uitgebreide reinigingsmodus is geselecteerd.
(d) Handmatige modus: dit pictogram Licht op wanner de Handmatige reinigingsmodus is geselecteerd.
(e) Zijborstel modus: : "Ed 9E" brandt wanner de zijborstelmodus is geselecteerd.

KNOPPENGEDEELTE

7. Start/Stop

• Druk hierop om het reinigen te starten en stoppen.

8. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop () om het reinigen te starten.

9. Timer/Dagelijks

• Druk hierop om een reiniging in te plannen.

10. Opnieuw opladen

• Na een druk op deze knoplicht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger waar het oplaadstation terug om de batterij op te laden.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

VOLGORDE VAN INSTALLATIE

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te kannen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aanstand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te{kunnen opladen, moet eerst het oplaadstation worden geinstalleerd.

Bij aankoop van het product is de batterij nog Niet geladen.

Daarom要去deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiiger gaat gebruiken, moet u de batterij volledig opladen.

4. De hijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. De VIRTUAL GUARDplaatsen

U kunt de robotstofzuiiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

DE AAN-UITSCHAKELAAR GEBRUIKEN

Om de robotstofzuiger te{kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten.

Als u de aan-uitschakelaar in de uitstand zet, worden alle instellungen geseset.

1. Draai de stofzuiger om en zet de aanuitschakelaar in de aanstand.

• Als de pictogrammen nicht oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet.

• Let op dat alle instellingen worden geseset als u de aan-uitschakelaar in de uitstand zet.

• Wonneer het apparaat is ingeschakeld en er gedurende ongeveer 10 Minutes nicht op een knop worden gedrukt, worden het apparaat automatischuitgeschakeld om de batterij te sparen. Als u de robotstofzuiiger opnieuw wilt gelebruiken, drukt u op de Power-knop of de Start/Stop-knop.

Als de aan-uitschakelaar in de uitstand staat, worden de robotstofzuiger nicht opgeladen, ook Niet als alles zich in het oplaadstation bevindt.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

HET OPLAADSTATION PLAATSEN

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanner het een houten vloer betreft, staat u het oplaadstation indezelfde richting als de houtnerven.

Houd het netsnoer van het oplaadstation algijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation Niet vinden en kan de batterij Niet automatisch worden opgeladen.

• Als de robotstofzuiger van het oplaadstation worden losgemaakt, worden de batterij automatisch ontladen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

OPLADEN

Bij aankoop van het product is de batterij volledig ontlagen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

1. Breng de oplaadcontactpunten van de stofzuiger op geldijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid"uit het oplaadstation hoort.

• Het oplaadlampje worden groen.

2. Controller de oplaadstatus van de robotstofzuiger.

• Wanner het opladen begint, worden achtereenvolgens de batterijniveau-indicator en " B" op het display weergegeven.
• Wanner het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

Opladen

Volledig opgeladen

• Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en za deze zichelf automatisch bij het oplaadstation opladen.
  ■ Wanner de batterijniveau-indicatorijdens het reinigen knippert en "LO" op het display worden weergegeven, kan de robotstofzuiger nicht met de afstandsbediening of de knappen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiiger direct maar het oplaadstation dragen om de batterij meer op te laden. (Dit gebeurt wanner de batterij volledig ontladen is.)

• Na aarkoop van het product duurt het onceveer 120 minuten om de batterij volledig op te laden en loopt het product circa 90 minutes.

• Wanner de baterij worden opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.

• Te nemen maatregelen wonneer het opladen nicht soepel verloopt.

Wanneer de robotstofzuiger nicht automatisch kan worden opgeladen, moet u het volgende proberen:

• Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitsstand en weein de aanstand (Reset).

• Haal de stekker van het oplaadstation uit het stopcontact en steek deze er werk terug in (Reset).

• Controller of er zich geen vreeinde stoffen op de oplaadcontactpenbervinden envee得益e contactpunten op de stofzuiger en het oplaadstation met een droge doeck schoon.

• Controller of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.

• Wanneer de robotstofzuiger van het oplaadstation worden gehaald, zal de batterij op een natuurlijke manier ontladen.

• Laad de robotstofzuiger zo möglichk op met behulp van het oplaadstation. (Wanner u voor langere tijd vanuis bent vanwege een zakenreis, eenvakantie, enzovoerts, moet u de aanuitschakelaar op de robotstofzuiger in de uiststand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ

• De robotstofzuiger loopt op milieuvriendelijk oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.
• De batterijgarantie geldt voor eenperiode van 6 maanden na de aankoopdatum.
  ■ Wanneer u een batterij koopt, moet u voor de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbolDat aangeeft dat het een origineel onderdeel betreft (sMMSUNP).

• Deze batterij is alleen bedoeld voor robotstofzuiigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
• Haal de batterij Niet uit elkaar en pas deze Niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij Niet bloot aan vuur en verhit deze Niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
  -Bewaar de batterij binnenshuis (0^ 40^)
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijk manier wegwerpen.
• Werp deze batterijen Niet weg bij het normale huishoudelijk afval.

• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.

• Als de batterij defect is, mag u deze Niet demonteren. Neem contact op met het dichtstbijzijnde klantenservicecentrum.

• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geauthoriseerd klantenservicecentrum om de batterij te verrangen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan nicht door de gebruiker worden verrangen.

Voor informatatie over de verwangting ervan neemt u contact op met het servicecentrum.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE TIJD INSTELLLEN

Voor een correct gebruik van de functies voor geplande reiniging en dagelijkse reiniging is het instellen van dearend vereist.

U=knt de tijd alleen instellen met behulp van de afstandsbediening.

U aunt deijd alleen instellen met behulp van de afstandsbediening.

Stel de huidigeijd is 07:00uur.	Afstandsbediening	Configuratievolgorde
	Clock	1 Voer het huidige uur in.
a.m. Knippert	Vertagen Start/Stop	2 Activeer de instellingsmodus.
a.m. Knippert	Clock	3 Stel het uur in.
a.m. Knippert	Vertagen Start/Stop	4 Voer de huidige waarde voor minutes in.
a.m. Knippert	Clock	5 Bevestig deinstelling.

• Druk op de knop () in plaat van op de tijdinstellingsknop tijdens het instellen van de tijd om de modus voor het instellen van de tijd te beeindigen.
• Als een geplande reiniging is ingesteld, kurz u de tijsinstelling nicht wijzigen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE VIRTUAL GUARD PLAATSEN

U knot de robotstofzuiiger tot een bepaaldd gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

Bediening van de knoppen

1. Status van het moduslampje

• Schuttingmodus (virtuele muur): het lampje knippert rood.
• Wachtmodus (virtuele deur): het lampje knippert groen.
  -Uit:hetlampjeisuitgeschakeld.

2. De schuttinglengte instellen

• Stel met de afstandsschakelaar de afstand vanaf de VIRTUAL GUARD in om de robotstofzuiger tot een bepaald gebied te beperken.

• De afstand van de virtuele wand is minimaal 2.5m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot.

Een schutting (virtuele muur) vormen

De VIRTUAL GUARD vomt een onzichtbare barrière die de robotstofzuiger Niet kan overschrijden. Bijvoorbeeld voor plantenbakken, meubilair, de Voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aanuitknop de Schuttingmodus (virtuele muur).

• Het moduslampje knippert rood.

2. Plaats de VIRTUAL GUARD vór het gebied dat u voor de robotstofzuiger wilt blokkeren.

• Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

De stofzuiger gebruiken

De VIRTUAL GUARD vomt een onzichtbare barrière die de robotstofzuiger zich kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanner het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Wachtmodus (virtuele deur).

2. Het moduslampje knippert groen.

3. Plaats de VIRTUAL GUARD bij de ingang van de kamer die要去 worden gereinigd.

4. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

• Schakel het apparaatuit wanner u de VIRTUAL GUARD nicht gebruikt. (Wanner u de robotstofzuiiger gedurende langereijd Niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop Niet werkdt, betekent dit dat de batterijen op+zijn. Vervang in dat geval de batterijen. (Specifications: Alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij de klantenservicecentrum van SamsungElectronics., Ltd.

Oplaadstation

VIRTUAL GUARD

* Aangezien er een onzichtbare barrière worden gevormd om te voorkomen dat de robotstofzuiger gegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren teplaatsen.

De infraroodsensor

• De transmissie van het infraroodsignaal gaat möglichk minder soepel in locaties met halogenlicht of in de buitenlucht.
• De robotstofzuiger gekrukt 3 typen infraroodapparaten en het is mogelijk dat een bepaald apparaat Niet werkt als het zich voor een ander apparaat met een ho

[Prioriteit infrarode signalen]

Afstandsbediening

VIRTUAL GUARD

Oplaadstation

• Wanner u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakte. Dit komt doordat het signala van de afstandsbediening een hogere prioriteit heeft dan het signala van de VIRTUAL GUARD.
• Wanner u de robotstofzuiger op eenkleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen.
• Plaat de VIRTUAL GUARDuit de buurt van het oplaadstation, odomat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt befindt.
• Als er meertere robotstofzuigers gegelijk worden gebruikt, können deze storingen vertonen door interferentie van de infrarode signalen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U kurz alle robotstofzuiigfunctions starten en stoppen.

Alle functies van de robotstofzuiger werkken alleen wanner de aan-uitschakelaar in de aanstand staat.
■ Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop () om de desbetreffende activiteit te annuleren en een functie te selecteren.

Het apparatus aan- en uitzetten

Het apparaat aanzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: druk op de knop (()) .
• De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld.

Het apparaat uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop () 3 seconden ingedrukt.
• Alle pictogrammen behalte de batterijniveau-indicator worden uitgeschakeld.

De afstandsbediening gebruiken

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebrecht, Handmatig of Zijborstel.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/ Uitgebrend//Handmatig/Zijborstel door op de knop ( ) en verrolgens op de knop ( Stop) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wonneer u op de knop (Start) drukt zonder een reinigingsmodus te selecteren, worden er een Automatische reiniging uitgevoerd.

De knoppen op de stofzuiger gebruiken

Stoppen

• Als u wilt stoppen drukt u op de knop () op de afstandsbediening of op de stofzuiger.
• Wonneer de reiniging is gestopt, komt derobotstofzuiger tot stilstand.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN

Met behulp van de knop voor opnieuw opladen kutu de robotstofzuiger maar het oplaadstation latenterugkeren.

• Wonneer de robotstofzuiiger in bedrij is, drukt u op de knop () om de desbetreffende activiteit te annuleren en drukt u verzvolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.

2. Het pictogram () op de stofzuiger worden ingeschakeld en de robotstofzuiger keert maar het oplaadstation terug.

3. Als u de robotstofzuiger wiltCTXlen stoppen verwijl\ deze waar het oplaadstation terugkeert, drukt u op de\ knop (Start Stop).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanner de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanner de robotstofzuiger nicht\ aar het oplaadstation terugkeert

• Controller deplaatsing van het oplaadstation

• Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger Niet maar zich toe kan leiden.

• Als het oplaadstation meer dan 5m van derobotstofzuiger verwijderd is, kan het

: Langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

• Laad de robotstofzuiger in de volgende gevallen handmatig op.

• Als het oplaadstation in een hoek is geinstalleerd.

• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger Niet over de drempel heben kan maar de locatie waar de oplader is geinstalleerd.

De knappen op de stofzuiger gebruiken

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positieijdens het verplaatsen blijft herinneren.
■ Als het batterijniveau tijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en wordt de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: één)

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reingering gereed is, worden de functie voor hervatting van de reingering Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwijl.Deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging Niet meer hervat.

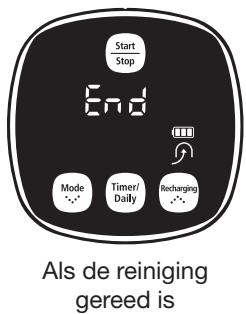

Als de reiniging gereed is

Verplaats de robotstofzuiger Niet verwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

LOKALE REINIGING

Een Klein gebied met veel koekkruimels, stof, enzovoorts kurz u gemakkelijk latent reinigen.

• Verplaats de robotstofzuiiger maar het gebied waar u een lokale reiniging wilt UITvoeren.

• In de Lokale reinigingsmodus worden er door derobotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
• Wonneer de reiniging gereed is, worden er End, Stop en Stand by op het display van de robotstofzuiger weergegeven.

Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging nicht beschikkaar.

Tijdens de reiniging

Als de reiniging gereed is

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGING

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op een niveau knippert.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positie tijdens het verplaatsen blijft herinneren.
■ Als het batterijniveau tijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbedieling	Configuratievolgorde
3keer	Max	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de reiniging nicht hervat.
• Als u de robotstofzuiger verplaatst verwijl deze worden opgeladen, of als u op een knop drukt,.gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging worden dan nicht meer hervat).

Verplaats de robotstofzuiiger Niet verwil deze aan het reinigen is en druk dan ook nicht op een knop. Anders zou de robotstofzuiiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging wee van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGRE REINIGING

Met behulp van de afstandsbediening kut u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen.

• Verplaats de robotstofzuiger maar het gebied waar u een handmatige reiniging wilt UITvoeren.
  ■ Handmatig reinigen kan alleen met de afstandsbedieling.

Tijdens de reiniging

• Als de robotstofzuiiger zich in het oplaadstation bevindt, is Handmatige reiniging Niet beschikbaar.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGING

Wanneer de obstakelsensorijdens het stofzuigen een obstakte herkent, worden de snugelid van de robotstofzuiger verminderd om de impact van de botsing te minimisieren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zich möglichb bij hoekjes om deze schoon te makeen. (Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.)

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt deijd die terugkeer maar het oplaadstation in beslag neemt af,,ondat de robotstofzuiger zich,zijn oorspronkelijke positieijdens het verplaatsen blijft herinneren.
■ Als het batterijniveau tijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Tijdens de reiniging

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de functie voor hervatting van de reiniging Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwij deze worden opgeladen, of als u op een knop drukt, gaat het apparaat ervanuit dat de reiniging gereed is en worden de reiniging nicht meer hervat.

Verplaats de robotstofzuiiger Niet verwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiiger ervan uitgaan dat de reiniging gereed is en zar het apparaat de reiniging wee van voren af aan beginnen.

Als de reiniging gereed is

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

GEPLANDE REINIGING

U kurz instellen dat de robotstofzuiger op een bepaald tijdstrip begint met reinigen.

• Geplande reining is alleen möglichk wanner de robotstofzuiger zich in het oplaadstation bevinds.

Knop op stofzuiger	Knop op afstandsbediening	Configurativolgorde	Voorbeeld: De huidige tijd: 07:00 uur. De gewenste begintijd van de reinigung: 09:30 uur.
Timer/Daily	Timer/Daily	1 Activeer modus voor geplande reiniging en bevestig dat de ingesteldearend is.	AM 07:00
Timer/Daily	Timer/Daily	2 Start de instelling.	KNippert AM 07:
Mode Redcharging	Verlagen Start/Stop	3 Stel het uur in.	Knippert AM 09:
Timer/Daily	Timer/Daily	4 Bevestig het uur.	KNippert AM 09:00
Mode Redcharging	Verlagen Start/Stop	5 Stel het eenantal minuten in.	Knippert AM 09:30
Timer/Daily	Timer/Daily	6 Voltooi de instelling.	AM 09:30
Start Stop	Start/Stop	Annuleer de instelleningen.	Het pictogramlicht Niet meer op.

Wonneer het instellen gereed is en u op de knop () drukt inplaats van op de knop OPMERKING Uitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

De stofzuiger gebruiken

USING THE ROBOTIC VACUUM CLEANER

DAGELIJKSE REINIGING INSTELLLEN

U kurz instellen dat de reinigingsrobot elke dag op een bepaaldijdstip begint met reinigen.

• Dagelijkse reiniging is alleen möglich wanner de reinigingsrobot zich in het oplaadstation bevindt.

Knop op stofzuiger Knoop op afstandsbediening		Configuratievolgorde	Voorbeeld: De huidigearend: 07:00 uur. De gewenste begintijd van de reinigung: 09:30 uur.
Timer/Daily	Timer/Daily	1 Activeer de modus voor dagelijkse reiniging en bevestig dat de ingestelde tijd jeust is. (Controller de dagelijksgereeserveerdeijd.)	AM 07:00
Timer/Daily	Timer/Daily	2 Start de instelling.	KNippert AM Daily
Mode Redcharging	Veriogen Start/Stop Veriogen	3 Stel het uur in.	KNippert AM Daily
Timer/Daily	Timer/Daily	4 Bevestig het uur.	KNippert AM Daily
Mode Redcharging	Veriogen Start/Stop Veriogen	5 Stel het eenantal minuten in.	KNippert AM Daily
Timer/Daily	Timer/Daily	6 Voltooi de instelling.	KNippert AM Daily
Timer/Daily Start Stop	Timer/Daily Start/Stop	Annuleer de instelleningen.	Daily The icon is turned off.

Wonneer het instellen gereed is en u op de knop () drukt inplaats van op de knop OPMERKING Uitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODOEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN

■ Als de aan-uitschakelaar beschadigd is,要去 u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken gebeuren.
- Gebruik geen middelen of mechanische apparaten die Niet door de fabrikant zich geinstalleerd en die de verworming van de robotstofzuiger zouden können versnellen.

Zet altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiger gaat reinigen. De robotstofzuiger zou anders plotseling in werking+kennen treden en lichamelijk letsel voroorzaken.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoortsrechtstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera Licht af met een zachte doeck.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

SNEL STOF VERWIJDEREN

U kunt op eenvoudige wijze de stofopvangzak ledigen met behulp van een normale stofzuiger zonder de stofzak te verwijderen.

1. Open de klep van de stofuitgang.

1. Als u de luchtinlaat van de stofzuiger bij de stofuitgang houd, worden het stofrechtstreeks vanuit de stofopvangzak opgezogen.

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

• Pas op dat u bij het weghalen van de stofopvangbak geen stof morst.
  Leeg in de volgende gevallen de stofopvangbak.

• Als er zich stof in de stofopvangbak heeft opgehoopt.

• Als de zuigkracht plotseling sterk afneemt.
• Als het geluid plotseling toeneemt.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak�<|im_start|>assistant <|im_start|>assistant PUSH) en trek de stofopvangbak�<|im_start|>assistant Buiten.

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

4. Veeg het stof van het filter en uit de stofopvangbak.

• U kunt ze met water afspoelen.

5. Plaats het filter in de stofopvangbak.

• Zorg dat het raster van het filter maar beneden is gericht. Het kan nicht in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak enplaats de bak in de stofzuiger.

[Structuur van de stofopvangbak]

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

DE ZUIGBORSTEL REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze vór het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

1. Nadat u gecontroleerd hebt op vreemde stoffen drukt u op de haak waarmee de borstel vastzit om deze los te make.

1. Til de zuigborstel uit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreeimde zaken zoals lange haren of draden die rond de borstel zich gewikkeld.

1. Wanner de reiniging gereed is, zet u de borstel eerst vast aan de kant van de aan-uitschakelaar en verrolgens ook aan de andere kant.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

1. Nadat u de 3 uiteinden van de klep in de openings hebt gestoken, duwt u op het andere einde totdat dit op+zijnplaats klikt.

• Om te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt,+kennen er lange draden of haren om de borstel gewikkeld raken. Controller en reinig de zuigborstel regelmatig.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

DE DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controller of de draaiende zichborstel Niet verbogen is en of er geen vreme de zaken in de borstel zijn vastgeraatkt.
2. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zichborstel gezouwen. Veeg de borstel verzolgens aan de doek af.
3. Draai de draaiende zichborstel rond en herhaal de procedureuit stap 2.
4. Als erhaar of draden tussen de stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij het'erugplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger opdezelfde plaats komen. (De letter *R" is aan de rechterkant van de draaiende zichborstel aangebracht.)

Aangezien de draaiende zichborstel gemakkelijk haren en andere vreemde zaken aantrecht, moet u de borstel regelmatig reinigen. Als er zich viel vreemde zaken aan de borstel hechten, kan deze daardoor beschadigen.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

HET RIJWIEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er möglichk vremeinde stoffen aan het rijwiel vast.

1. Wonneer u het rijwiel gaat reinigen, legt u een zachtde doek op de vloer en legt u de stofzuiger waar voorzichtig ondersteboven op.

1. Controller of er vreemde stoffen zijn vastgehecht en verwijder们都 zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger Werkt voorafgaand aan het reinigen—helemaal Niet.	• Is de stofopvangbak geplaatst? • Staat de aan-uitschakelaar in de aanstand? • Is de reinigingsmodus (Auto) in het display ingeschakeld? • Knippert de batterijniveau-indicator op slechts=eén niveau en is 'LO' op het display weergegeven? • De robotstofzuiger werkt Niet als de batterij in de afstandsbediening leeg is.	• Plaats de stofopvangbak. • Zet de aan-uitschakelaar in de aanstand. • Druk op de knop (Stoep). (Houd de knop (Stoep) 3 seconden of longer ingedrukt om het apparaat uit te schakelen.) • Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Vervang de batterijen in de afstandsbediening. (type AAA)
De robotstofzuiger isijdens de reiniging gestopt.	• Knippert de batterijniveau-indicator op slechts=eén niveau en is 'LO' op het display weergegeven? • Is de robotstofzuiger achefter snoeren op de vloer blijven haken? • Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog. • Is er een stuk stof om het rijwiel gewikkeld? • Is de robotstofzuiger op de drempel blijven steken?	• Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Zet de aan-uitschakelaar in de uitstand en maak de snoeren los. • Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen. • Zet de aan-uitschakelaar in de uitstand en verwijder de stof. • Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger�aten andere plek om te reinigen.
Tijdens het reinigen is er weinig zugracht.	• Controller of de stofopvangbak vol is. • Controller of de zuigingang verstoot is. • Controller of het filter verstoot is.	• Stop de robotstofzuiger en leeg de stofopvangbak. • Zet de aan-uitschakelaar in de uitstand en verwijder de zaken die de zuigingang verstappen. • Maak het filter goed schoon.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit. • Als op 1 m of minder van de voorkant en op 0,5 m of minder van de+zijkanten van het oplaadstation obstakels zijn, moet u deze verwijderen. • Als er zich vreemde stoffen op de oplaadcontactpunter bevinden, moet de contactpunter met een droge theedoek schoonvegen. • Is de VIRTUAL GUARD)dicht bij het oplaadstation geplaatst?	• Verplaats de VIRTUAL GUARDaar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op? • Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld? • Is het moduslampje UIT?	• Venvang de batterijen.(2 alkalinebatterijen type D(LR20)) • Stel de VIRTUAL GUARD op de Schuttingmodus (virtuele muur) in. • Controller of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARD্রaal veel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Venvang de batterijen door neue we alkalinebatterijen.(2 alkalinebatterijen type D(LR20))
Op het display worden er afgeteld: 30, 29, 28, ...	• Is de robotstofzuiger handmatig van het oplaadstation gehald of is er tijdens het opladen op een knop gedrukt?	• Als de robotstofzuiger tijdens het opladen van het oplaadstation wordt gehald of als er dan op een knop wordt gedrukt, keert deze na 30 seconden automatisch waar het oplaadstation terug.

FOUTCODE	OORZAAK	OPLOSSING
C 00	• De robotstofzuiger isijdens het verplaatsen vast komen te zitten.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiger maar een andere plek.
C 01	• Er is een vremeinde stof (draad, papier, spellegood, enz.) in de zuigborstel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vremeinde stoffen van de zuigborstel.
C 02	• Er is een vremeinde stof (draad, papier, spellegood, enz.) in het linkerrijwiel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vremeinde stoffen van het linkerrijwiel.
C 03	• Er is een vremeinde stof (draad, papier, spellegood, enz.) in het rechterrijwiel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vremeinde stoffen van het rechterrijwiel.
C 05	• Controleren van de bumpersensor.	• Trek de vastzittende bumper een stukje�uitbuten.
C 06	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeck van de sensorvensters aan de voor- en achterkant.
C 07	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeck van het steiltesensorvenster.
C 08	• Geen stofopvangbak geplaatst.	• Duw de stofopvangbak aan totdat u een klikgeluid hoor.
C 09	• Er is een vremeinde stof (draad, papier, spellegood, enz.) in de draaiende zijborstel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vremeinde stoffen van de draaiende zijborstel.

• Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitsstand zet, verdwijnt de foutcode.

Stofzuiger

Oplaadstation

CLASSIFICERING	ITEM	DETAIL
Mechanische specifications	Diameter	355mm
	Hoopte	93mm
	Gewicht	4.0kg
Elektrische specifications	Voltage	AC 220-240V~, 50-60Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecificaties	14.4V / 2,000 mA
Reinigungsspecificaties	Capaciteit stofopvangbak	Circa 0.6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatische, Lokale, Uitgebeide, Handmatige, Zijborstel, en Geplande reiniging, Dagelijkse reiniging instellen
	Oplaadduur	Circa 120 minutes
	Reinigungstijd (bij een harde vloer)	Circa 90 minutes
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Contacttype

Deze stofzuiger voldoet aan de volgende richtlijnen:

EMC richtlijn: 2004/108/EEC

Veiligheidsrichtlijlaagspanning:2006/95/EC

SAMSUNG

Aspiradora robot

Manual del usuario

Planet

First

100%

Recycled Paper
