Tipo de producto	Soporte de pared para TV
Marca	Mitsai
Modelo	PSW731L-PT02
Rango de tamaño de TV	14" - 47"
Capacidad de carga máxima	30 kg (66 libras)
Compatibilidad VESA	Hasta 400 x 400 mm
Rango de inclinación	-2° a +12°
Rango de giro	±3°
Distancia de la pared	36 mm a 408 mm
Gestión de cables integrada	Sí
Material	Acero y aluminio
Color	Negro
Superficie de montaje	Montante de madera o hormigón sólido
Instalación	Se recomiendan dos personas
Herrajes incluidos	Pernos, arandelas, anclajes, tornillos, llave
Garantía	2 años
Solo para uso interior	Sí

Preguntas frecuentes - PSW731L-PT02 Mitsai

¿Cuál es el tamaño y peso máximo de TV que puede soportar este soporte?

Este soporte admite televisores de 14 a 47 pulgadas y un peso máximo de 30 kg (66 libras).

¿Qué patrones VESA son compatibles?

El soporte es compatible con patrones VESA de hasta 400x400 mm.

¿Puedo instalar este soporte en una pared de hormigón?

Sí, está diseñado para paredes de montante de madera y hormigón sólido. Use los anclajes proporcionados para hormigón.

¿El soporte se inclina o gira?

Sí, ofrece inclinación de -2° a +12° y giro de ±3° para ángulos de visión óptimos.

¿A qué distancia de la pared queda el televisor?

La distancia de la pared varía de 36 mm a 408 mm según la extensión del brazo.

¿Se incluye gestión de cables?

Sí, el soporte cuenta con gestión de cables integrada para mantener los cables organizados.

¿Cómo ajusto la tensión de los brazos?

Use la llave de 5x5 mm proporcionada para apretar o aflojar el tornillo de tensión en los brazos articulados. No apriete en exceso.

¿Puedo usar este soporte con un televisor curvo?

El soporte está diseñado para televisores de espalda plana. Los televisores curvos pueden requerir adaptadores adicionales no incluidos.

¿Cómo limpio el soporte?

Use un paño suave y seco para quitar el polvo. Evite productos químicos agresivos para evitar daños en el acabado.

¿Cuál es el período de garantía?

El soporte viene con una garantía de 2 años contra defectos de fabricación desde la fecha de compra.

MANUAL DE USUARIO PSW731L-PT02 Mitsai

MANUAL DE INSTRUCCIONES

Manual de Instrucciones

Estimado(a) cliente,

Agradecemos su preferencia en la compra de este producto.

Este aparato fue sometido a diversos tests que prueban su calidad. Para que el uso de aparato sea más fácil, enviamos en anexo sus instrucciones. Éstas deberán asegurar una utilización rápida y segura.

Haga el favor de leer atentamente las instrucciones así como las medidas de seguridad descritas en este manual.

Deseamos que nuestros clientes se sientan plenamente satisfechos con el funcionamiento de su nuevo aparato.

Índice

1. Instrucciones de Seguridad 13

1.1. Precauciones Generales 14

1. Descripción del Producto 14

2.1. Kit Hardware 14

2.2. Montaje 15

2.2.1. Montaje en Estructura de Madera 15

2.2.2. Montaje en Pared de Cemento 16

2.2.3. Fijación de la Placa VESA en la Pantalla 17

2.2.4. Fijación de los Soportes Adaptadores en la Placa de Pared 17

2.2.5. Fijación de las Tapas de Plástico en la Placa de Pared 18

2.2.6. Ajustar la Visualización y Utilización de Gestión de Cables 19

1. Especificaciones Técnicas 19

2. Postventa 19

3. Conservación del Medio-Ambiente 20

1. Instrucciones de Seguridad

ATENCIÓN RIESGO DE ELECTROCUCIÓN. NO ABRIR.

ATENCIÓN: PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD. NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. SOLICITE LA ASISTENCIA DE PERSONAL ESPECIALIZADO.

Avisos Importantes

Antes de usar su aparato lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, puede volver a necesitarlo en el futuro.

Antes de poner el aparato en funcionamiento y de forma a garantizar su correcta utilización, no lo utilice si:

Cayó al suelo;

Nota algún vestigio de daño;

Surge alguna anomalía durante su funcionamiento;

Para evitar peligro y deterioro de su aparato debido a su uso incorrecto, se aconseja que se lea atenta y cuidadosamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual de instrucciones. Su seguridad está prevista para el uso doméstico y no para su uso comercial. Su uso incorrecto anula automáticamente el derecho a la garantía.

Asistencia

Compruebe que, en caso de avería, entrega su aparato a personal especializado.

ESTE APARATO PUEDE SER UTILIZADO POR NIÑOS CON 8 AÑOS O EDAD SUPERIOR Y POR PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, O PERSONAS CON FALTA DE EXPERIENCIA O CONOCIMIENTO SI LES HA SIDO DADA SUPERVISIÓN O INSTRUCCIONES EN RELACIÓN A LA UTILIZACIÓN DE ESTE APARATO DE UN MODO SEGURO Y SI ENTIENDEN LOS RIESGOS QUE ACARREAN. LOS NIÑOS NO DEBEN JUGAR CON EL APARATO. LA LIMPIEZA Y MANTENIMIENTO NO DEBEN SER REALIZADOS POR NIÑOS SIN SUPERVISIÓN.

Estas instrucciones también están disponibles en www.suporteworten.pt.

1.1. Precauciones Generales

• Este producto fue concebido para ser instalado en paredes con estructura de madera y paredes sólidas de cemento.
• Antes de instalar, certifíquese de que la superficie de fijación soportará el peso combinado del equipo y hardware.
• Nunca exceda a capacidad máxima de peso.
• Este producto solo debe ser utilizado en divisiones interiores. La utilización de este producto al aire libre podrá provocar fallos del producto o daños personales.
• Este producto contiene piezas pequeñas que podrán representar un peligro de asfixia si se engullen. Mantenga estos productos alejados de los niños.
• Certifíquese de que estas instrucciones son leídas y totalmente entendidas antes de realizar la instalación. Si no está seguro en relación a alguna etapa de esta instalación, contacte un instalador profesional para asistencia.
• La pared o superficie de montaje debe ser capaz de soportar el peso combinado de la pantalla y del soporte; si no es el caso, la estructura deberá ser reforzada.
• Debe utilizarse equipamiento de seguridad y herramientas adecuadas. Son necesarias por lo menos dos personas para realizar la instalación. La no utilización de equipamiento de seguridad podrá provocar daños en la propiedad, daños graves o muerte.

2. Descripción del Producto

2.1. Kit Hardware

2.2. Montaje

2.2.1. Montaje en Estructura de Madera

Utilice la placa de pared (1) como molde, certifíquese de que está nivelada y marque tres agujeros de montaje en la estructura de madera. Perfore tres agujeros de 3/16" (5mm) de diámetro con 70mm de profundidad. Nivele la placa de pared (1) y fije a la pared con tres tornillos largos (B1) y tres juntas (B3). Apriete los tornillos firmemente. No apriete demasiado.

2.2.2. Montaje en Pared de Cemento

Nivele la placa de pared y utilice la pared como molde para marcar tres agujeros. Perfore tres agujeros de 3/8" (10mm) de diámetro con 70mm de profundidad. Introduzca tres anclajes de pared (B2) en los agujeros y fije la placa de pared con cuatro tornillos largos (B1) y cuatro juntas (B3). Apriete los tornillos firmemente. No apriete demasiado.

2.2.3. Fijación de la Placa VESA en la Pantalla

Para TV con pantalla de trasera plana:

Si utiliza el A1, A2, por favor utilice el A5.

Si utiliza el A3, A4 (1), por favor no utilice el A5.

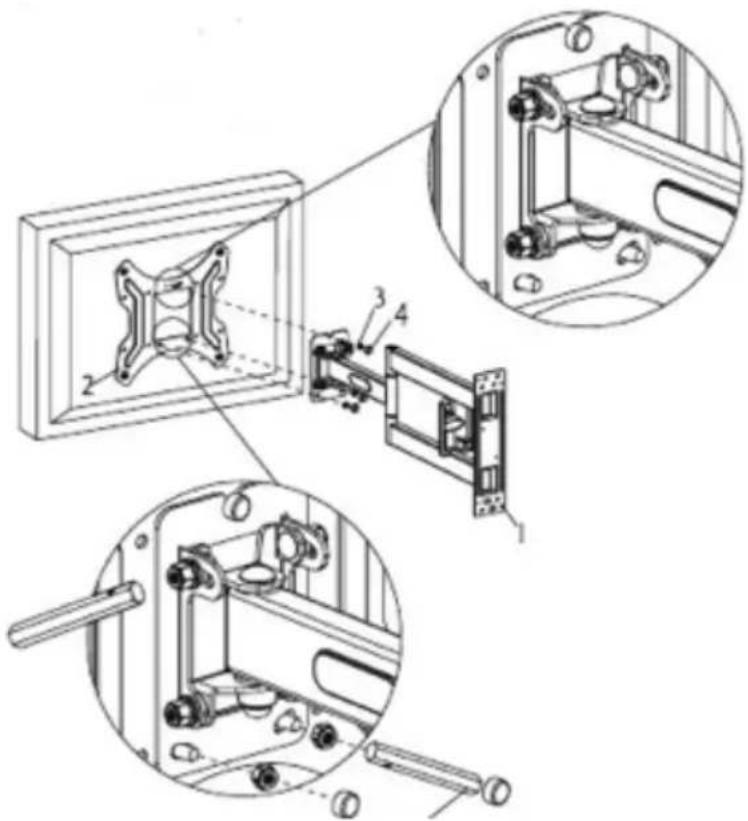

2.2.4. Fijación de los Soportes Adaptadores en la Placa de Pared

Antes de fijar la placa de la TV a la placa de pared, apriete la tuerca del tornillo superior para el caso de que la TV deslice durante la instalación.

Apriete o desapriete las tuercas de los tornillos en la parte superior de la placa de pared para ajustar la función de inclinación. Apriete o desapriete las tuercas del tornillo M6 en la parte superior de la placa de pared para mantener nivelado.

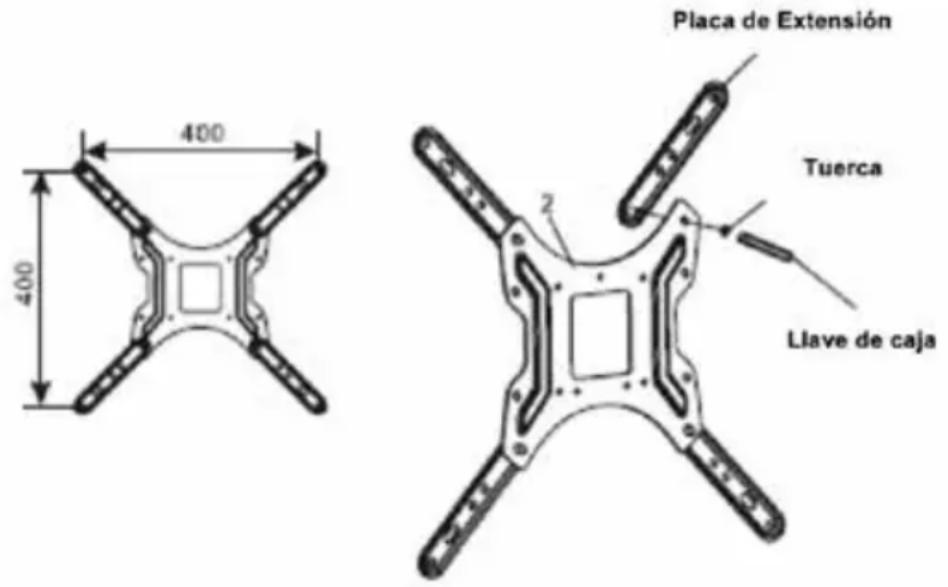

Si la medida estándar del agujero del LCD es superior a la placa de TV, debe utilizar la Placa de Extensión para instalar.

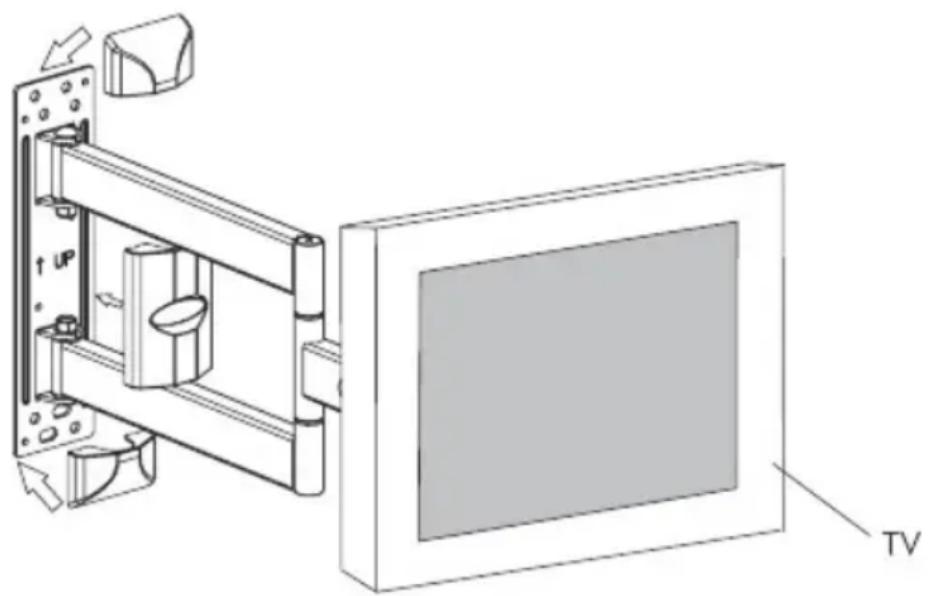

2.2.5. Fijación de las Tapas de Plástico en la Placa de Pared

Fije las tapas de plástico en la placa de pared, empujándolas una contra la otra hasta que encajen en su sitio.

2.2.6. Ajustar la Visualización y Utilización de Gestión de Cables

Encamine los cables a lo largo de los brazos articulados usando el clip de gestión de cables. Los brazos articulados pueden ser ajustados para posicionar la visualización en el local deseado. Use la llave 5x5 para apretar y desapretar el tornillo de tensión. No lo apriete demasiado y no lo deje suelto hasta el punto en que los tornillos puedan salir.

3. Especificaciones Técnicas

Variación del tamaño de la TV: 14" a 47".

Capacidad máxima de peso: 30kg/66lbs.

Gestión de Cables integrada.

Distancia para la Pared: 36-408mm.

VESA: 400 x 400.

Rotación: ± 3°.

Mitsai concibió este aparato de manera a garantizar la máxima fiabilidad. No obstante, en caso de que surja algún problema, podrá conseguir determinar su causa si sigue las indicaciones sugeridas en este capítulo.

No abra el equipo, corre peligro de electrocución.

Si no consigue resolver el problema contacte con el vendedor o con el fabricante.

Todos los usuarios deben familiarizarse con este capítulo. El hecho de saber qué puede salir

mal puede servirle de ayuda para evitar que se causen mayores problemas.

AVISO: cualquier intento de arreglar el aparato sin haber contactado al fabricante invalidará la garantía.

En caso de que el problema persista, lleve su equipo para un puesto de servicio postventa de cualquier tienda Worten, Modelo o Continente, para solucionar el problema.

Worten Equipamentos para o Lar da garantía, por un periodo de 2 años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación que pueda surgir. La garantía presupone una manutención y uso correctos de este producto, concretamente conforme a las instrucciones establecidas en este manual. En caso de que no se verifiquen estas condiciones, las averías surgidas no estarán cubiertas por la garantía.

Las reparaciones de aparatos eléctricos deberán efectuarse apenas por personal especializado pudiendo, en caso contrario, surgir posteriores complicaciones en el equipamiento. Para evitar peligros innecesarios, en caso de que surjan averías ya sea en los cables o en otro tipo de componentes, las reparaciones deben ser efectuadas en los puestos de asistencia técnica especializados ya que es necesario el uso de herramientas propias para su reparación.

5. Conservación del Medio-Ambiente

Intentamos reducir al máximo el volumen de los embalajes que se limitan a 3 materiales de fácil separación: cartón, papel y plástico. El equipo está constituido por material reciclable debiendo ser desmontado por una empresa especializada. Siga la respectiva legislación local sobre el reciclaje de todo el material.
