PSW731L-PT02 - Suporte de parede Mitsai - Manual de utilização gratuito

Tipo de Produto	Suporte de Parede para TV
Marca	Mitsai
Modelo	PSW731L-PT02
Faixa de Tamanho de TV	14" - 47"
Capacidade Máxima de Carga	30 kg (66 lbs)
Compatibilidade VESA	Até 400 x 400 mm
Faixa de Inclinação	-2° a +12°
Faixa de Giro	±3°
Distância da Parede	36 mm a 408 mm
Gerenciamento de Cabos Integrado	Sim
Material	Aço e Alumínio
Cor	Preto
Superfície de Montagem	Montante de madeira ou concreto sólido
Instalação	Recomenda-se duas pessoas
Hardware Incluso	Parafusos, arruelas, buchas, porcas e chave
Garantia	2 anos
Apenas para uso interno	Sim

Perguntas frequentes - PSW731L-PT02 Mitsai

Qual é o tamanho máximo de TV e peso que este suporte pode suportar?

Este suporte suporta TVs de 14 a 47 polegadas e um peso máximo de 30 kg (66 lbs).

Quais padrões VESA são compatíveis?

O suporte é compatível com padrões VESA de até 400x400 mm.

Posso instalar este suporte em uma parede de concreto?

Sim, é projetado para paredes de montante de madeira e concreto sólido. Use as buchas fornecidas para concreto.

O suporte inclina ou gira?

Sim, oferece inclinação de -2° a +12° e giro de ±3° para ângulos de visão ideais.

A que distância a TV fica da parede?

A distância da parede varia de 36 mm a 408 mm dependendo da extensão do braço.

O gerenciamento de cabos está incluído?

Sim, o suporte possui gerenciamento de cabos integrado para manter os fios organizados.

Como ajustar a tensão dos braços?

Use a chave de 5x5 mm fornecida para apertar ou afrouxar o parafuso de tensão nos braços articulados. Não aperte demais.

Posso usar este suporte com uma TV curva?

O suporte é projetado para TVs com parte traseira plana. TVs curvas podem exigir adaptadores adicionais não incluídos.

Como limpar o suporte?

Use um pano seco e macio para tirar o pó. Evite produtos químicos agressivos para não danificar o acabamento.

Qual é o período de garantia?

O suporte vem com garantia de 2 anos contra defeitos de fabricação a partir da data da compra.

MANUAL DE UTILIZADOR PSW731L-PT02 Mitsai

Manual de Instruções

Caro(a) cliente,

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

Índice

1. Instruções de Segurança 23

1.1. Precauções Gerais 24

1. Descrição do Produto 24

2.1. Kit Hardware 24

2.2. Montagem 25

2.2.1. Montagem em Estrutura de Madeira 25

2.2.2. Montagem em Parede de Cimento 26

2.2.3. Fixação da Placa VESA no Ecrã 27

2.2.4. Fixação dos Suportes Adaptadores na Placa de Parede 27

2.2.5. Fixação das Tampas de Plástico na Placa de Parede 28

2.2.6. Ajustar a Visualização e Utilização de Gestão dos Cabos 29

1. Especificações Técnicas 29

2. Pós-Venda 29

3. Conservação do Ambiente 30

1. Instruções de Segurança

ATENÇÃO RISCO DE CHOQUE ELECTRICO. NÃO ABRIR.

ATENÇÃO: PARA EVITAR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA. O INTERIOR NÃO CONTÉM PEÇAS QUE POSSAM SER REPARADAS PELO UTILIZADOR. SOLICITE ASSISTÊNCIA A PESSOAL QUALIFICADO.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorretas, aconselha-se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorreta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

Este aparelho pode ser usado por crianças com 8 anos ou idade superior e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas com falta de experiência ou conhecimento se lhes tiver sido dada supervisão ou instruções em relação ao uso do aparelho de um modo seguro e se perceberem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem supervisão.

Estas instruções também estão disponíveis no www.suporteworten.pt

1.1. Precauções Gerais

• Este produto foi concebido para ser instalado em paredes com estrutura de madeira e paredes sólidas de cimento.
• Antes de instalar, certifique-se de que a superfície de fixação vai suportar o peso combinado do equipamento e hardware.
• Nunca exceda a capacidade máxima de peso.
• Este produto só deve ser usado em divisões interiores. A utilização deste produto ao ar livre poderá provocar falhas do produto ou danos pessoais.
• Este produto contém peças pequenas que poderão representar um perigo de asfixia se forem engolidos. Mantenha estes produtos afastados das crianças.
• Certifique-se de que estas instruções são lidas e completamente compreendidas antes de proceder à instalação. Se não tiver a certeza de alguma etapa desta instalação, procure um instalador profissional para assistência.
• A parede ou superfície de montagem deve ser capaz de suportar o peso combinado do ecrã e do suporte; se não for o caso, a estrutura deverá ser reforçada.
• Deve usar-se equipamento de segurança e ferramentas adequadas. São necessárias no mínimo duas pessoas para efetuar esta instalação. A não utilização de equipamento de segurança poderá provocar danos na propriedade, danos graves ou morte.

2. Descrição do Produto

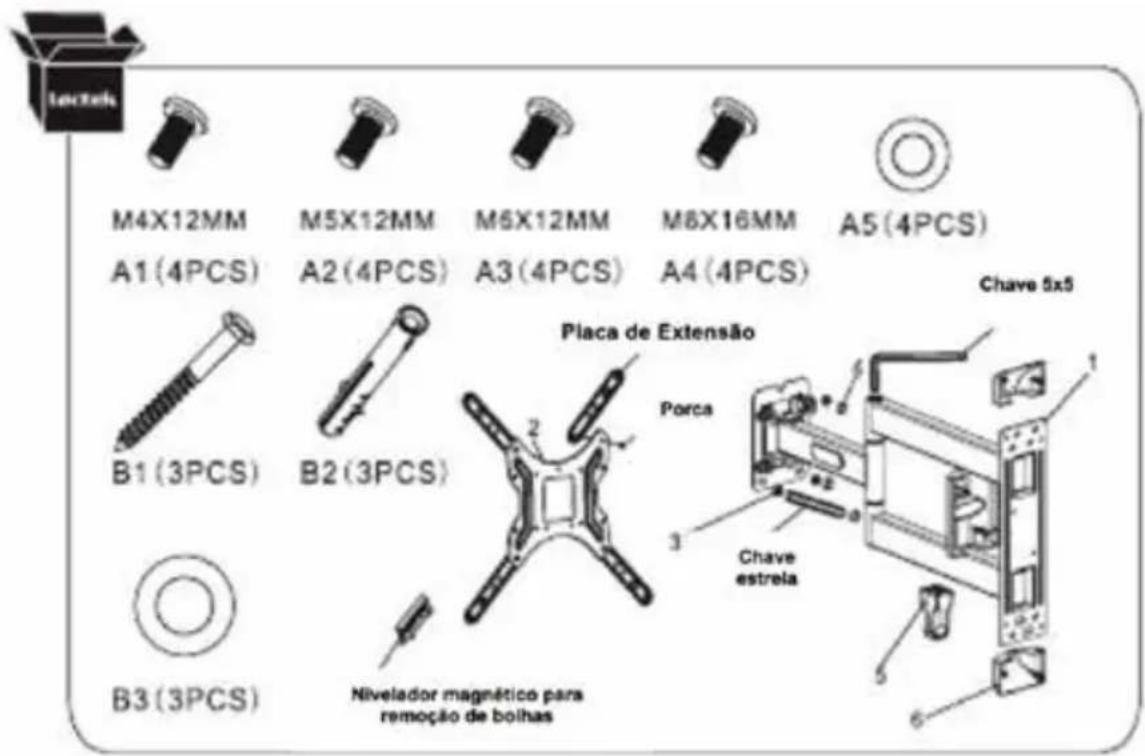

2.1. Kit Hardware

2.2. Montagem

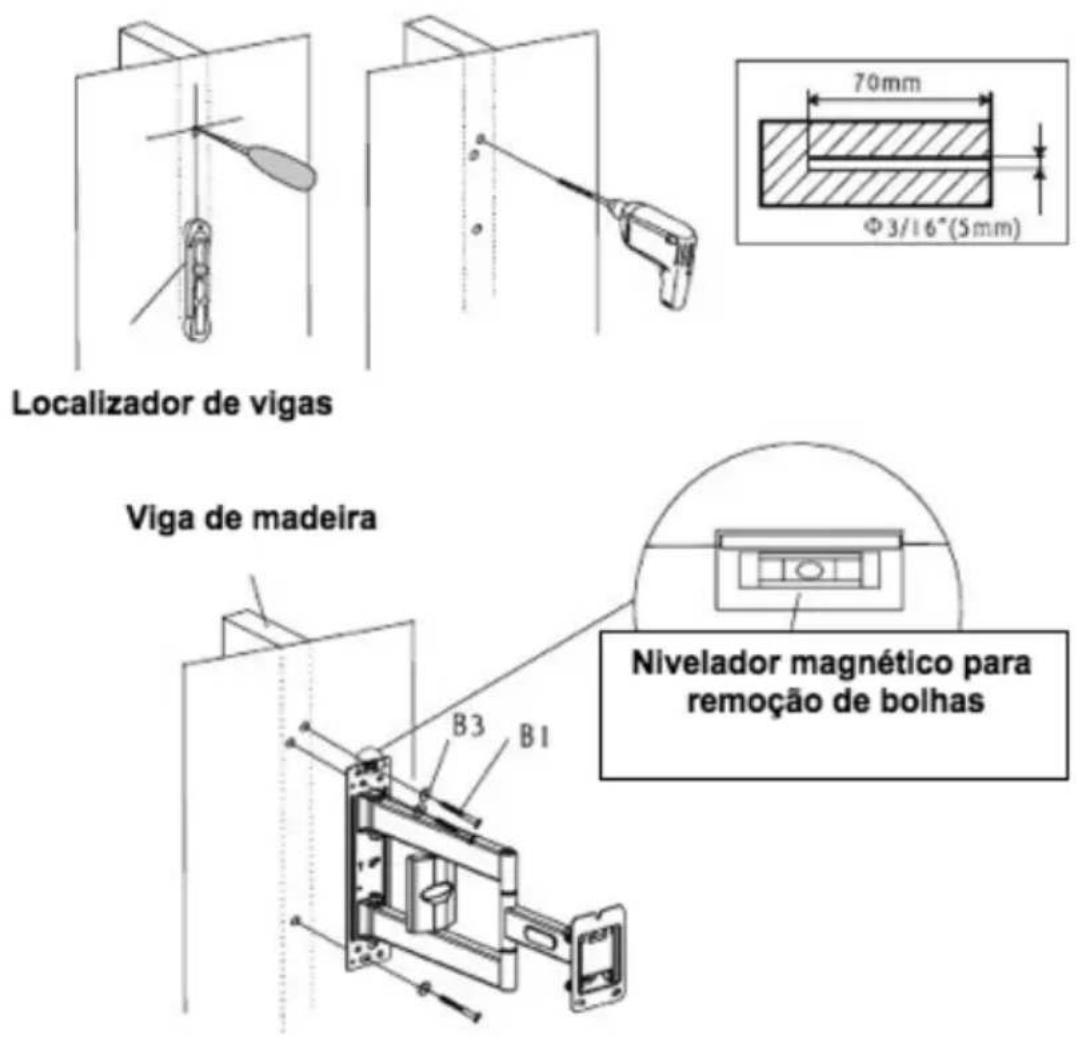

2.2.1. Montagem em Estrutura de Madeira

Use a placa de parede (1) como molde, certifique-se de que está nivelada e marque três buracos de montagem na estrutura de madeira. Perfure três buracos de 3/16" (5mm) de diâmetro com 70mm de profundidade. Nivele a placa de parede (1) e fixe à parede com três parafusos longos (B1) e três juntas (B3). Aperte os parafusos firmemente. Não aperte demasiado.

2.2.2. Montagem em Parede de Cimento

Nivele a placa de parede e use a parede como molde para marcar três buracos. Perfure três buracos de 3/8" (10mm) de diâmetro com 70mm de profundidade. Introduza três buchas (B2) nos buracos e fixe a placa de parede com quatro parafusos longos (B1) e quatro juntas (B3). Aperte os parafusos firmemente. Não aperte demasiado.

2.2.3. Fixação da Placa VESA no Ecrã

Para TV com ecrã de traseira plana:

Se usar o A1, A2, por favor use o A5.

Se usar o A3, A4 (1), por favor não use o A5.

2.2.4. Fixação dos Suportes Adaptadores na Placa de Parede

Antes de fixar a placa da TV à placa de parede, aperte a porca do parafuso superior para o caso de a TV deslizar durante a instalação.

Aperte ou desaperte as porcas dos parafusos na parte superior da placa de parede para ajustar a função de inclinação. Aperte ou desaperte as porcas do parafuso M6 na parte superior da placa de parede para manter nivelado.

Se a medida padrão do orifício de encaixe do LCD é superior à da placa de TV, deve utilizar a Placa de Extensão para instalar.

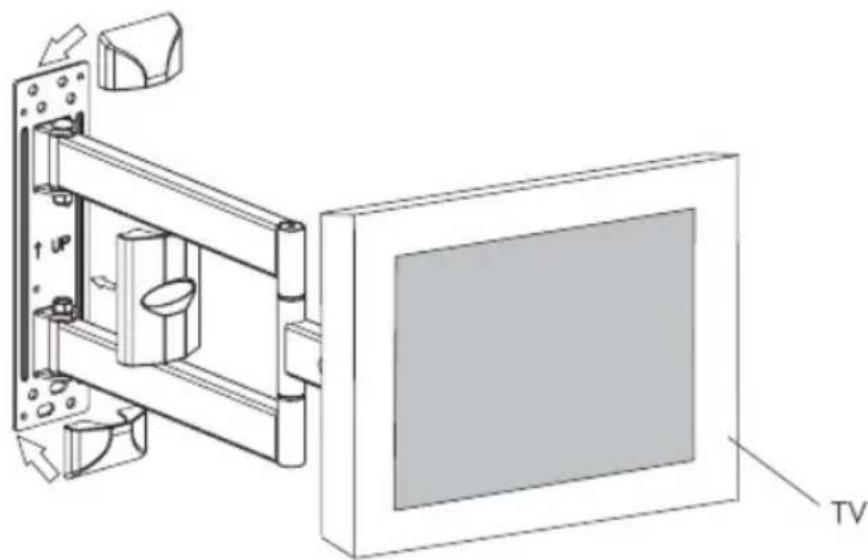

2.2.5. Fixação das Tampas de Plástico na Placa de Parede

Fixe as tampas de plástico na placa de parede, empurrando-as uma contra a outra até encaixarem no seu sítio.

2.2.6. Ajustar a Visualização e Utilização de Gestão dos Cabos

Encaminhe os cabos ao longo dos braços articulados usando o clip de gestão de cabos. Os braços articulados podem ser ajustados para posicionar a visualização no local desejado. Use a chave 5x5 para apertar e desapertar o parafuso de tensão. Não o aperte demasiado e não o deixe solto ao ponto dos parafusos poderem sair.

3. Especificações Técnicas

Variação de tamanho da TV: 14" a 47".

Capacidade máxima de peso: 30kg/66lbs.

Gestão de Cabos integrada.

Distância para a Parede: 36-408mm.

VESA: 400 x 400.

Rotação: ± 3°

Inclinação: - 2° \~ 12°

4. Pós-Venda

A Mitsai concebeu este aparelho de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo, poderá conseguir determinar a sua causa.

Não abra o aparelho – risco de choque elétrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Worten Equipamentos para o Lar garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos elétricos deverão ser efetuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efetuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

5. Conservação do Ambiente

Com o objetivo de proteger o ambiente tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.
