PSW791F - Montaje en pared Mitsai - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared
Marca	Mitsai
Modelo	PSW791F
Color	Negro
Material	Acero
Capacidad de peso	50 kg (110 lbs)
Compatibilidad VESA	200x200 mm a 600x400 mm
Rango de inclinación	0° a 15°
Giro	No aplicable (inclinación fija)
Distancia de la pared	15 mm (0.6 pulgadas)
Tamaño máximo de TV	Hasta 65 pulgadas
Dimensiones del soporte (L x A x P)	400 x 250 x 15 mm
Peso neto	2.0 kg (4.4 lbs)
Tipo de instalación	Montaje en pared, en montante o concreto
Componentes incluidos	Soporte de montaje, kit de herrajes, tornillos, anclajes, nivel
Certificación	Probado en seguridad, conforme TUV/UL
Garantía	1 año limitada
Mantenimiento	Limpiar con un paño seco
Limpieza	Use un paño suave y húmedo; evite solventes
Seguridad	Fije a los montantes de la pared; no exceda el límite de peso
Disponibilidad de piezas de repuesto	Contacte al soporte de Mitsai
Reparabilidad	Herrajes reemplazables por el usuario; se recomienda instalación profesional

Preguntas frecuentes - PSW791F Mitsai

¿Es compatible este soporte con mi TV de 55 pulgadas?

Verifique el patrón VESA de su TV (distancia entre los orificios de montaje) y el peso. El PSW791F admite VESA de 200x200mm a 600x400mm y hasta 50 kg, lo que cubre la mayoría de los TVs de 55 pulgadas.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro eléctrico, un destornillador, un nivel, un buscador de montantes y brocas adecuadas para su tipo de pared. Todo el herraje de montaje está incluido.

¿Puedo instalar este soporte en paneles de yeso?

Sí, pero debe fijar el soporte a los montantes de la pared (madera o metal). No use solo anclajes para paneles de yeso, ya que podrían no soportar el peso.

¿Se inclina este soporte?

Sí, el soporte ofrece un rango de inclinación de 0° a 15° para reducir el deslumbramiento y mejorar el ángulo de visión.

¿Cuál es el peso máximo que puede soportar este soporte?

La capacidad máxima de peso es 50 kg (110 lbs). No supere este límite para garantizar la seguridad.

¿Se incluyen tornillos y anclajes?

Sí, el paquete incluye un kit de herrajes completo con tornillos, arandelas y anclajes para varios tipos de pared.

¿Cómo ajusto la inclinación?

Afloje los tornillos de ajuste de inclinación en la parte posterior del soporte, ajuste el ángulo deseado y luego vuelva a apretar los tornillos firmemente.

¿Puedo girar la TV a la izquierda o derecha?

No, este modelo es un soporte de inclinación fija y no admite giro. Para funcionalidad de giro, considere un soporte de movimiento completo.

¿A qué distancia de la pared quedará la TV?

El soporte mantiene la TV aproximadamente a 15 mm (0.6 pulgadas) de la pared para un perfil delgado.

¿Dónde puedo encontrar el manual de instalación?

El manual está incluido en la caja. También puede descargar una versión PDF del sitio web de Mitsai o de notice-facile.com.

MANUAL DE USUARIO PSW791F Mitsai

MANUAL DE INSTRUCCIONES

Manual de Instrucciones

Estimado(a) cliente,

Agradecemos su preferencia en la compra de este producto.

Este aparato fue sometido a diversos tests que prueban su calidad. Para que el uso de aparato sea más fácil, enviamos en anexo sus instrucciones. Éstas deberán asegurar una utilización rápida y segura.

Haga el favor de leer atentamente las instrucciones así como las medidas de seguridad descritas en este manual.

Deseamos que nuestros clientes se sientan plenamente satisfechos con el funcionamiento de su nuevo aparato.

Índice

1. Instrucciones de Seguridad 11

1.1. Precauciones Generales 11

1. Descripción del Producto 12

2.1. Kit Hardware 12

2.2. Montaje 13

2.2.1. Montaje en Estructura de Madera 13

2.2.2. Montaje en Pared de Cemento 14

2.2.3. Fijación de los Soportes en una Pantalla Plana 15

2.2.4. Fijación de los Soportes en una Pantalla de Empotrada Plana 16

2.2.5. Fijación de la Tapa de Plástico en la Placa de Pared 16

2.2.6. Montaje de la Pantalla Plana 17

1. Especificaciones Técnicas 17

2. Postventa 17

3. Conservación del Medio-Ambiente 18

1. Instrucciones de Seguridad

ATENCIÓN RIESGO DE ELECTROCUCIÓN. NO ABRIR.

ATENCIÓN: PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD. NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. SOLICITE LA ASISTENCIA DE PERSONAL ESPECIALIZADO.

Avisos Importantes

Antes de usar su aparato lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, puede volver a necesitarlo en el futuro.

Antes de poner el aparato en funcionamiento y de forma a garantizar su correcta utilización, no lo utilice si:

• Cayó al suelo;
• Nota algún vestigio de daño;
• Surge alguna anomalía durante su funcionamiento;

Para evitar peligro y deterioro de su aparato debido a su uso incorrecto, se aconseja que se lea atenta y cuidadosamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual de instrucciones. Su seguridad está prevista para el uso doméstico y no para su uso comercial. Su uso incorrecto anula automáticamente el derecho a la garantía.

Asistencia

Compruebe que, en caso de avería, entrega su aparato a personal especializado.

ESTE APARATO PUEDE SER UTILIZADO POR NIÑOS CON 8 AÑOS O EDAD SUPERIOR Y POR PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, O PERSONAS CON FALTA DE EXPERIENCIA O CONOCIMIENTO SI LES HA SIDO DADA SUPERVISIÓN O INSTRUCCIONES EN RELACIÓN A LA UTILIZACIÓN DE ESTE APARATO DE UN MODO SEGURO Y SI ENTIENDEN LOS RIESGOS QUE ACAR-REAN. LOS NIÑOS NO DEBEN JUGAR CON EL APARATO. LA LIMPIEZA Y MANTENIMIENTO NO DEBEN SER REALIZADOS POR NIÑOS SIN SUPER-VISIÓN.

Estas instrucciones también están disponibles en www.suporteworten.pt.

1.1. Precauciones Generales

• Por favor, lea atentamente el manual de instrucciones antes de usar el aparato.
• Por favor, guarde este manual de instrucciones.
• Este producto fue concebido para ser instalado en paredes con estructura de madera y

paredes sólidas de cemento.

• Antes de instalar, certifíquese de que la superficie de fijación soportará el peso combinado del equipo y hardware.
• Nunca exceda a capacidad máxima de peso.
• Este producto solo debe ser utilizado en divisiones interiores. La utilización de este producto al aire libre podrá provocar fallos del producto o daños personales.
• Este producto contiene piezas pequeñas que podrán representar un peligro de asfixia si se engullen. Mantenga estos productos alejados de los niños.
• Certifíquese de que estas instrucciones son leídas y totalmente entendidas antes de realizar la instalación. Si no está seguro en relación a alguna etapa de esta instalación, contacte un instalador profesional para asistencia.
• La pared o superficie de montaje debe ser capaz de soportar el peso combinado de la pantalla y del soporte; si no es el caso, la estructura deberá ser reforzada.
• Debe utilizarse equipamiento de seguridad y herramientas adecuadas. Son necesarias por lo menos dos personas para realizar la instalación. La no utilización de equipamiento de seguridad podrá provocar daños en la propiedad, daños graves o muerte.

2. Descripción del Producto

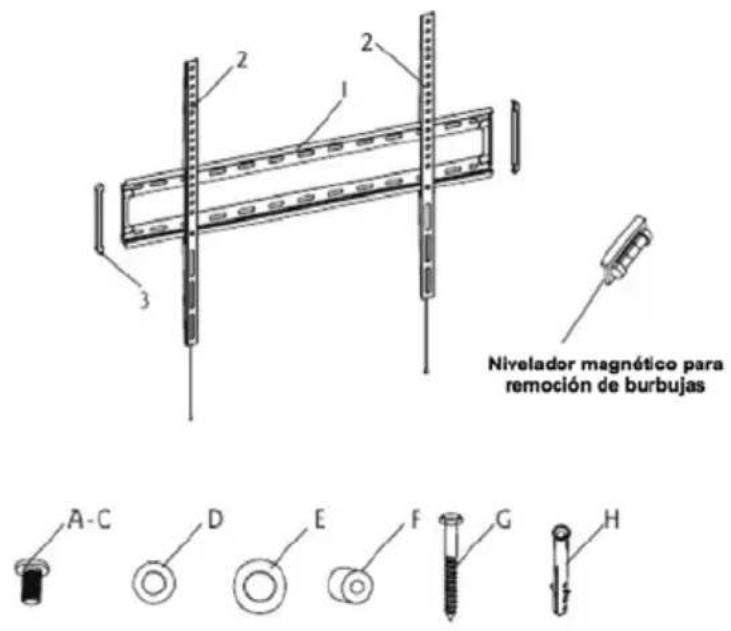

2.1. Kit Hardware

Identificación	Cantidad	Descripción
1	1	Placa de pared
2	2	Soporte
3	2	Tapa de plástico
A	4	Tornillo M6x16mm
B1	4	Tornillo M8x16mm
B2	4	Tornillo M8x25mm
C	4	Tornillo M10x16mm
D	10	Junta M8
E	4	Junta M10
F	4	Separador
G	6	Tornillo largo
H	6	Anclaje de pared

2.2. Montaje

2.2.1. Montaje en Estructura de Madera

Utilice la placa de pared (1) como molde, certifíquese de que está nivelada y marque seis agujeros de montaje a lo largo de las líneas centrales de la estructura de madera. Perfore seis agujeros de 3/16" (5mm) de diámetro con 80mm de profundidad. Nivele la placa de pared (1) y fije a la pared con seis tornillos largos (G) y tres juntas (E). Apriete los tornillos firmemente. No apriete demasiado.

2.2.2. Montaje en Pared de Cemento

Nivele la placa de pared (1) y utilice la pared como molde para marcar seis agujeros. Perfore seis agujeros de 3/8" (10mm) de diámetro con 90mm de profundidad. Introduzca seis anclajes de pared (H) en los agujeros y fije la placa de pared con seis tornillos largos (G) y cuatro juntas (E). Apriete los tornillos firmemente. No apriete demasiado.

2.2.3. Fijación de los Soportes en una Pantalla de Trasera Plana

Centre el soporte verticalmente en la parte trasera de la pantalla. Seleccione los tornillos pequeños (A o B1) o los medianos (C). Fije el soporte a la pantalla utilizando los cuatro tornillos seleccionados y las cuatro juntas (D o E) en la parte superior e inferior de cada soporte. Apriete los tornillos firmemente. No apriete demasiado.

2.2.4. Fijación de los Soportes en una Pantalla de Trasera Empotrada

Centre el soporte verticalmente en la parte trasera de la pantalla. Seleccione los tornillos largos (B2). Fije el soporte a la pantalla utilizando los cuatro tornillos seleccionados, las cuatro juntas (D) y los cuatro separadores (F) en la parte superior e inferior de cada soporte. Apriete los tornillos firmemente. No apriete demasiado.

2.2.5. Fijación de la Tapa de Plástico en la Placa de Pared

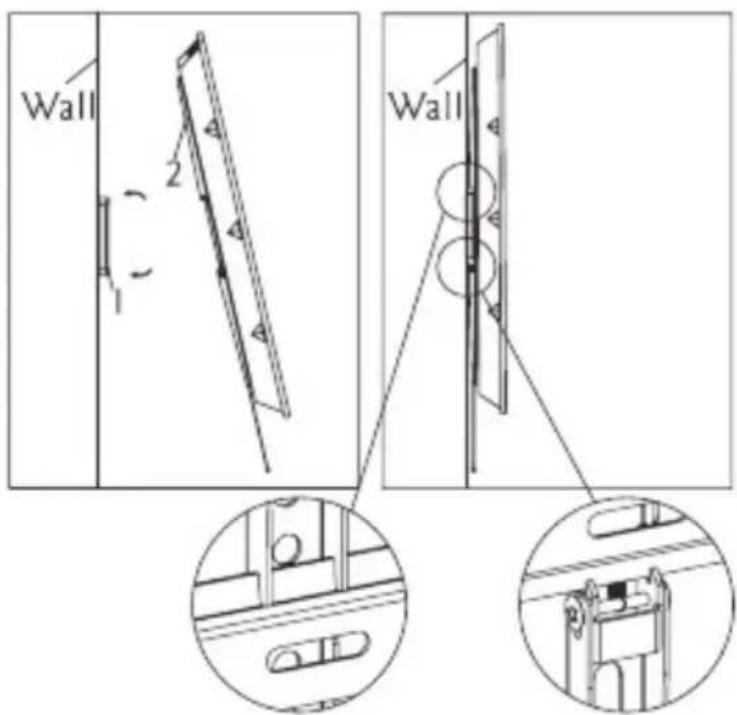

2.2.6. Montaje de la Pantalla Plana

Fije la parte superior de los suportes (2) en el reborde superior de la placa de pared (1).

Después deslice la pantalla hasta que encaje.

Nota: Use siempre un asistente o equipamiento mecánico de levantamiento para elevar y posicionar equipos pesados con seguridad.

3. Especificaciones Técnicas

Variación del tamaño de la TV: 46" a 84".

Capacidad máxima de peso: 60kg/132lbs.

VESA Universal: 800 x 600.

Distancia para la Pared: 22mm.

4. Postventa

Mitsai concibió este aparato de manera a garantizar la máxima fiabilidad. No obstante, en caso de que surja algún problema, podrá conseguir determinar su causa si sigue las indicaciones sugeridas en este capítulo.

No abra el equipo, corre peligro de electrocución.

Si no consigue resolver el problema contacte con el vendedor o con el fabricante.

Todos los usuarios deben familiarizarse con este capítulo. El hecho de saber qué puede salir mal puede servirle de ayuda para evitar que se causen mayores problemas.

AVISO: cualquier intento de arreglar el aparato sin haber contactado al fabricante invalidará la garantía.

En caso de que el problema persista, lleve su equipo para un puesto de servicio postventa de cualquier tienda Worten, Modelo o Continente, para solucionar el problema.

Worten Equipamentos para o Lar da garantía, por un periodo de 2 años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación que pueda surgir. La garantía presupone una manutención y uso correctos de este producto, concretamente conforme a las instrucciones establecidas en este manual. En caso de que no se verifiquen estas condiciones, las averías surgidas no estarán cubiertas por la garantía.

Las reparaciones de aparatos eléctricos deberán efectuarse apenas por personal especializado pudiendo, en caso contrario, surgir posteriores complicaciones en el equipamiento. Para evitar peligros innecesarios, en caso de que surjan averías ya sea en los cables o en otro tipo de componentes, las reparaciones deben ser efectuadas en los puestos de asistencia técnica especializados ya que es necesario el uso de herramientas propias para su reparación.

5. Conservación del Medio-Ambiente

Intentamos reducir al máximo el volumen de los embalajes que se limitan a 3 materiales de fácil separación: cartón, papel y plástico.

El equipo está constituido por material reciclable debiendo ser desmontado por una empresa especializada. Siga la respectiva legislación local sobre el reciclaje de todo el material.

Importado, Producido y Distribuido por:
