MVOA407S - Aspiradora Vacmaster - Manual de uso y guía de instrucciones gratis

Marca	Vacmaster
Modelo	MVOA407S
Tipo de producto	Aspiradora vertical
Dimensiones (Al x An x Pr)	30 x 12 x 12 pulgadas
Peso	15 libras (6,8 kg)
Alimentación eléctrica	120V CA, 60Hz, 12 Amperios
Potencia del motor	1200 Vatios
Capacidad del depósito	2,5 Litros
Sistema de filtración	Filtro de medios HEPA
Longitud del cable	30 pies (9,1 m)
Ancho de la vía de limpieza	13 pulgadas
Tipo de cepillo giratorio	Motorizado con ajuste de altura
Accesorios incluidos	Herramienta para rincones, cepillo para tapicería, cepillo para polvo
Nivel de ruido	75 dB
Mantenimiento	Reemplace el filtro HEPA cada 6 meses; limpie el cepillo giratorio regularmente
Características de seguridad	Protección contra sobrecarga térmica; apagado automático cuando está obstruido
Piezas de repuesto disponibles	Filtros HEPA, cepillos giratorios, correas, bolsas (si es con bolsa)
Reparabilidad	Correas y filtros reemplazables por el usuario; servicio profesional para el motor
Garantía	Garantía limitada de 1 año
Páginas del manual	30 páginas en inglés

Preguntas frecuentes - MVOA407S Vacmaster

¿Cómo reemplazo el filtro HEPA en la Vacmaster MVOA407S?

Apague y desenchufe la aspiradora. Abra la cubierta del filtro, retire el filtro HEPA viejo e inserte uno nuevo de forma segura. Vuelva a colocar la cubierta. Se recomienda cambiar el filtro cada 6 meses.

¿Qué debo hacer si el cepillo giratorio deja de girar?

Revise si hay obstrucciones o pelos/escombros enredados alrededor del cepillo giratorio. Retire cualquier obstrucción y asegúrese de que la correa no esté rota. Si la correa está dañada, reemplácela con una correa genuina de Vacmaster.

¿Cómo limpio el depósito de polvo en la MVOA407S?

Presione el botón de liberación para quitar el depósito de polvo. Vacíe el contenido en un cubo de basura. Enjuague el depósito con agua y déjelo secar completamente antes de volver a colocarlo. No use jabón.

¿Por qué mi aspiradora pierde succión?

Las causas comunes incluyen un depósito de polvo lleno, un filtro obstruido o una obstrucción en la manguera. Vacíe el depósito de polvo, limpie o reemplace el filtro HEPA y revise la manguera en busca de obstrucciones.

¿Puedo usar la Vacmaster MVOA407S en pisos de madera?

Sí, pero apague el cepillo giratorio o ajuste la altura para evitar rayaduras. Use la configuración para pisos de madera si está disponible, o use accesorios como el cepillo para polvo.

¿Con qué frecuencia debo reemplazar la correa en mi aspiradora Vacmaster?

Reemplace la correa cada 6-12 meses o si nota que el cepillo giratorio no gira correctamente. Los signos de desgaste incluyen grietas o estiramiento.

¿Qué accesorios vienen con la MVOA407S?

El paquete incluye una herramienta para rincones para espacios estrechos, un cepillo para tapicería para muebles y un cepillo para polvo para superficies delicadas.

¿Se incluye una bolsa? Mi modelo parece ser sin bolsa.

La MVOA407S es una aspiradora vertical sin bolsa con un depósito de polvo transparente. No se requieren bolsas. Vacíe el depósito cuando esté lleno.

¿Cómo ajusto la altura de la aspiradora para diferentes alfombras?

Busque un pedal o deslizador cerca del cepillo giratorio. Ajuste a una configuración más alta para alfombras gruesas y más baja para alfombras de pelo corto. Para pisos duros, ajuste al nivel más alto o apague el cepillo giratorio.

¿Dónde puedo comprar piezas de repuesto para la MVOA407S?

Las piezas de repuesto como filtros, correas y cepillos giratorios se pueden comprar a través del sitio web oficial de Vacmaster o minoristas autorizados. Consulte el manual para conocer los números de pieza.

MANUAL DE USUARIO MVOA407S Vacmaster

Lea y entienda este manual antes de usar.

Guarde este manual para futura referencia.

TABLA DE CONTENIDOS

SECCIÓN PÁGINA

Garantía 2

Instrucciones de seguridad importantes 3

Instrucciones sobre el aislamiento doble 4

Cables de extensión 5

Símbolos 5

Desempaque y revisión del contenido de la caja 6

Instrucciones generales de ensamblaje 7

Operación de aspirado en seco 8

Operación de aspirado en mojado 9

Operación de soplado 10

Mantenimiento 11

Instalación y limpieza del filtro de tela reutilizable 12

Instalación y limpieza del filtro de espuma para aspirar en mojado 12

Resolución de problemas 13

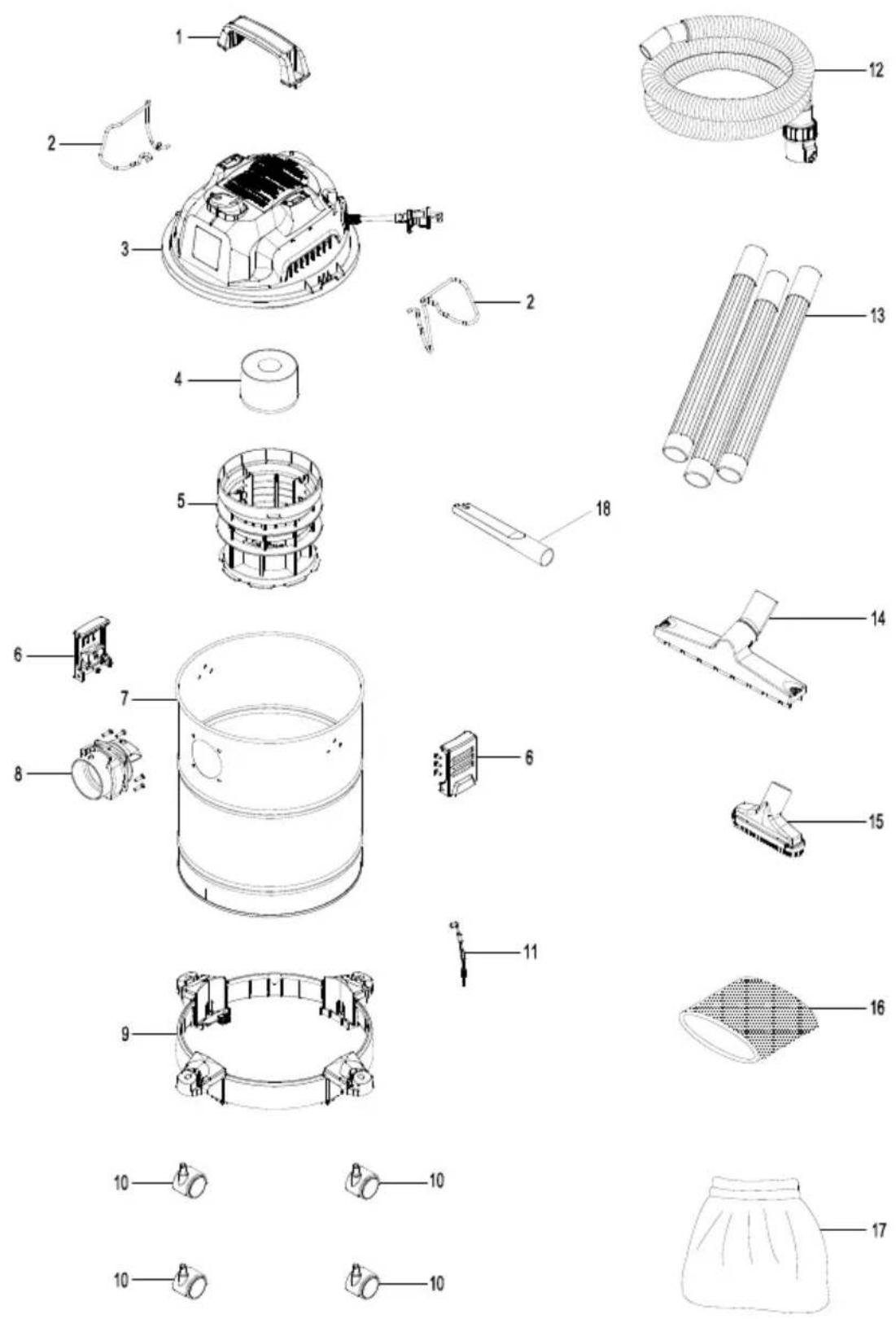

Vista expandida 14

Lista de partes 15

Gracias por comprar esta aspiradora en mojado/seco Vacmaster ^® . Siéntase confiado en que con Vacmaster ^® usted obtiene un producto de alta calidad, diseñado para ofrecer un desempeño óptimo. Esta aspiradora es capaz de recoger materiales líquidos y secos.

POR SU SEGURIDAD: LEA DETENIDAMENTE Y ASEGÚRESE DE QUE COMPRENDE TODAS LAS INSTRUCCIONES.

GARANTÍA

Nos sentimos orgullosos de ofrecer a usted un producto de alta calidad y durabilidad. Este producto de Vacmaster® tiene una garantía limitada de dos (2) años contra defectos de mano de obra y materiales a partir de la fecha de compra en uso doméstico normal. Si el producto se llegase a utilizar de manera comercial, industrial o para su alquiler, se aplicará una garantía limitada de 90 días. Guarde su boleta como prueba de su compra. Esta garantía le concede derechos legales específicos, los cuales podrían variar según el estado en que se encuentre.

Para servicio al producto, llame al Servicio al Cliente al 1-866-384-8432.

No cubierto por la garantía:

• Cualquier parte que no esté operativa debido al mal uso, negligencia, abuso directo/indirecto, accidentes, mantenimiento inadecuado, reparaciones o alteraciones;
• Consumibles como filtros y accesorios;
• Desgaste y rotura normal de piezas y accesorios, como mangueras, boquillas o ruedecillas;
• Deterioro normal del acabado exterior debido al uso o exposición;
• Cualquier producto cuyo número de serie o etiqueta haya sido alterado o removido;
• Cualquier producto adquirido en un punto de ventas no autorizado.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

ANTES DE USAR ESTA ASPIRADORA, LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.

Lea y comprenda tanto este manual del usuario como todas las etiquetas de la aspiradora en mojado/seco antes de usarla. La seguridad es una combinación sentido común, permanecer alerta y saber cómo funciona su aspiradora. Use la aspiradora en mojado/seco solo como se indica en este manual. Para reducir el riesgo de lesiones personales o daños a su aspiradora en seco/mojado, use solo accesorios recomendados por el fabricante.

GUARDE ESTE MANUAL PARA USARLO COMO REFERENCIA A FUTURO.

Al utilizar una aspiradora, siempre siga las precauciones básicas, incluyendo las siguientes:

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES:

• No aspire dejando la aspiradora sin su atención.
• No use el producto para aspirar líquidos combustibles o inflamables, como gasolina, ni lo use en zonas donde puedan existir tales elementos.
• No aspire, ni use esta aspiradora para mojado/seca cerca de líquidos inflamables, gases o vapores explosivos como gasolina u otros combustibles, líquidos para encendedores, limpiadores, pinturas a base de aceite, gas natural, hidrógeno o polvos explosivos como polvo de carbón o polvo de magnesio, arenas o pólvora. Las chispas en el interior del motor pueden encender a los vapores o polvos inflamables.
• No aspire materiales tóxicos, a fin de reducir el riesgo de peligros provocados por vapores o polvo.
• No la use ni almacene cerca de materiales peligrosos.
• No aspire elementos que estén en llamas o humeando, tales como cigarrillos, fósforos o cenizas calientes.
• No exponer a la lluvia. Almacenar en interiores.
• Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado en exteriores o si se ha caído al agua, entreguela en un centro de servicio.
• No desconecte tirando del cable. Para desconectarlo tire de la clavija, no del cable.
• No la utilice si la clavija o el cable están dañados.
• No tire o transporte el aparato utilizando el cable como a modo de asa, no apriete el cable al cerrar puertas ni pase el cable cerca de bordes afilados o esquinas.
• Mantenga el cable alejado de superficies calientes.
• No use la aspiradora sobre su cable.
• No sujete el enchufe ni aspire con las manos mojadas.
• No utilice sin la bolsa para el polvo y/o los filtros puestos.
• No permita que se utilice como un juguete. Se debe prestar estricta atención cuando el aparato lo usen niños o cuando se use cerca de ellos.
• Para reducir el riesgo de lesiones provocadas por un encendido accidental, desconecte el cable antes de cambiar o limpiar el filtro.
• No deje la aspiradora desatendida cuando esté enchufada. Desenchúfela de la toma de corriente cuando no esté en uso y antes de realizar el mantenimiento.
• Apague todos los controles antes de desconectar el dispositivo.
• Desconéctela antes de colocar o quitar la manguera o cualquier otro accesorio.
• No ponga ningún objeto sobre las aberturas. No lo utilice si las aberturas están bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en las aberturas o cualquier cosa que pueda reducir el flujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de las aberturas y piezas móviles del producto.

• Tenga precaución adicional al limpiar en escaleras.

• Utilice el producto solo como se describe en este manual. Utilice solo los accesorios recomendados por el fabricante.
• Esta aspiradora está provista de un aislamiento doble. Utilice solo piezas de repuesto idénticas. Consulte INSTRUCCIONES SOBRE EL AISLAMIENTO DOBLE.

PRECAUCIÓN: Para reducir el riesgo de lesiones provocadas por las piezas móviles, desconecte el producto antes de realizarle mantenimiento.

ADVERTENCIA: Para evitar el riesgo de sufrir descargas eléctricas, desconecte la aspiradora antes de limpiarla o realizarle mantenimiento.

Al usar como sopladora:

• Descargue aire directamente solo sobre la zona de trabajo.
• No use la aspiradora en mojado/seco como pulverizador.
• No dirija el aire hacia personas.
• Use gafas de seguridad.

- Mantenga a los niños alejados mientras utilice la aspiradora como sopladora.

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico

INSTRUCCIONES SOBRE EL AISLAMIENTO DOBLE

Esta aspiradora en seco/mojado posee un aislamiento doble, lo que elimina la necesidad de usar un sistema de conexión a tierra separado. Utilice solo piezas de repuesto idénticas. Lea las instrucciones de reparación de reparación de aspiradoras en seco/mojado con aislamiento doble antes de realizar reparaciones al producto. Use esta aspiradora en seco/mojado como se indica en este manual.

Considere las siguientes advertencias que aparecen en la carcasa del motor de su aspiradora en seco/mojado.

AISLAMIENTO DOBLE (NO REQUIERE CONEXIÓN A TIERRA) - AL REPARAR, UTILIZAR SOLO PIEZAS DE REPUESTO IDÉNTICAS.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA. ALMACENAR EN INTERIORES.

ADVERTENCIA: POR SU PROPIA SEGURIDAD, LEA Y COMPRENDA EL MANUAL DEL USUARIO. NO UTILIZAR SIN SUPERVISIÓN. NO ASPIRE CENIZAS CALIENTES, CARBÓN, ELEMENTOS TÓXICOS O INFLAMABLES NI OTROS MATERIALES PELIGROSOS. NO UTILIZAR CERCA DE LÍQUIDOS O VAPORES EXPLOSIVOS.

PRECAUCIÓN: NO ASPIRE EL POLVO DE PANELES DE YESO, HOLLÍN DE CHIMENEAS O CENIZAS CON UN FILTRO ESTÁNDAR PARA SECO/MOJADO. ESTE TIPO DE POLVO ES MUY FINO, POR LO QUE PODRÍA NO SER ATRAPADO POR EL FILTRO Y ASÍ DAÑAR AL MOTOR. AL ASPIRAR POLVO FINO, USE UN FILTRO PARA POLVO FINO (SE VENDE POR SEPARADO).

ADVERTENCIA: REPARACIÓN DE ASPIRADORAS EN SECO/MOJADO CON AISLAMIENTO DOBLE

UNAA ASPIRADORA EN SECO/MOJADO CON AISLAMIENTO DOBLE POSEE DOS SISTEMAS DE AISLACIÓN EN LUGAR DE UNA CONEXIÓN A TIERRA. NO SE INCLUYEN CONEXIONES A TIERRA PARA LOS APARATOS CON DOBLE AISLAMIENTO, POR LO QUE TAMPOCO DEBE AGREGARSE UNA CONEXIÓN A TIERRA A DICHOS APARATOS. LA REPARACIÓN DE UNA ASPIRADORA EN MOJADO/SECO CON AISLAMIENTO DOBLE REQUIERE EXTREMO CUIDADO Y CONOCIMIENTO DEL SISTEMA, POR LO QUE DEBE REALIZARSE SOLO MEDIANTE PERSONAL DE SERVICIO CALIFICADO. LAS PIEZAS DE REPUESTO UTILIZADAS EN UNA ASPIRADORA EN MOJADO/SECO DE AISLACIÓN DOBLE DEBEN SER IGUALES A LAS ORIGINALES. SU ASPIRADORA EN SECO/MOJADO TIENE MARCADAS LAS PALABRAS “DOBLE AISLACIÓN” (DOUBLE INSULATED) Y EL SÍMBOLO ☐ (UN CUADRADO DENTRO DE UN CUADRADO) TAMBIÉN PODRÍA ESTAR MARCADO EN EL ELECTRODOMÉSTICO.

CABLES DE EXTENSIÓN

Al utilizar un alargador con su aspiradora en mojado/seco, utilice la siguiente tabla para determinar el calibre A.W.G. del cable. Antes de utilizar la aspiradora, asegúrese de que el cable y el alargador estén en buena condición operativa. Realice las reparaciones o cambios de piezas antes de usar la aspiradora. Utilice solo cables de extensión calificados para uso en exteriores.

		Largo del cable de extensión
120V		25pies(7.62m)	50pies(15.24m)	100pies(30.48m)	150pies(45.72m)
Amperaje		A.W.G. Tamaño del cable
Más de No	más de
0 6 18 16	16 14
6 10 18	16 14 12
10 12 16	16 14 12
12 16 14	12 No recomendado

SÍMBOLOS

Las siguientes palabras y significados están diseñados para explicar los niveles de riesgo asociados a este producto.
SÍMBOLO	SEÑAL	SIGNIFICADO
	PELIGRO	Indica una situación peligrosa inminente la cual, de no evitarse, podría causar la muerte o lesiones severas.
	ADVERTENCIA	Indica una situación potencialmente peligrosa la cual, de no evitarse, podría causar la muerte o lesiones severas.
	PRECAUCIÓN	Indica una situación potencialmente peligrosa, la cual, de no evitarse, podría causar una lesión menor o moderada.
	AVISO	(Sin símbolo de alerta de seguridad) Indica una situación que podría causar daños a la propiedad.

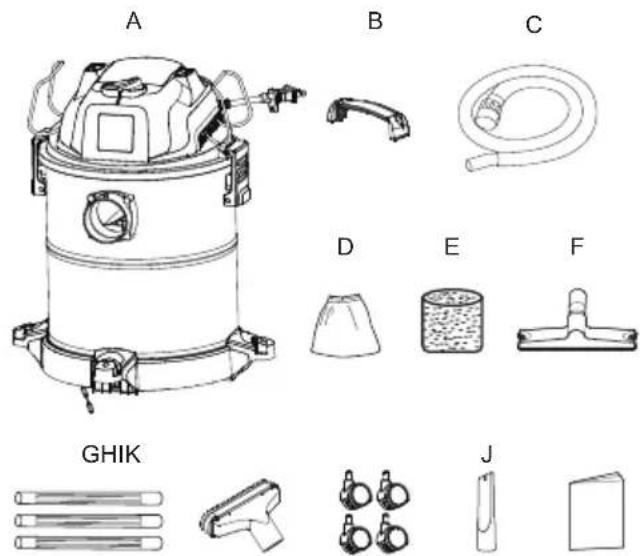

DESEMPAQUE Y REVISIÓN DEL CONTENIDO DE LA CAJA

Elimine todo el contenido de la caja. Retire el cabezal motriz y extraiga el contenido del tanque recolector. Revise cada artículo en contraste con la lista de contenidos de la caja.

Lista de contenidos de la caja:

Llave Descripción .... Cant.

A Ensamblaje de vacío ....1
B Empuñadura....1
C Manguera....1
D Filtro de tela reutilizable....1
E Filtro de espuma para aspirar en mojado.....1
F Boquilla de cepillo/espátula de goma para pisos 1
G Varas de extensión ....3
H Boquilla utilitaria 2 en 1....1
I Rueda 4
J Herramienta para hendiduras ......1
K Manual del usuario ....1

NOTA: La manguera y los accesorios de esta aspiradora tienen un diámetro de 1-1/4 pulgadas (3.2 cm).

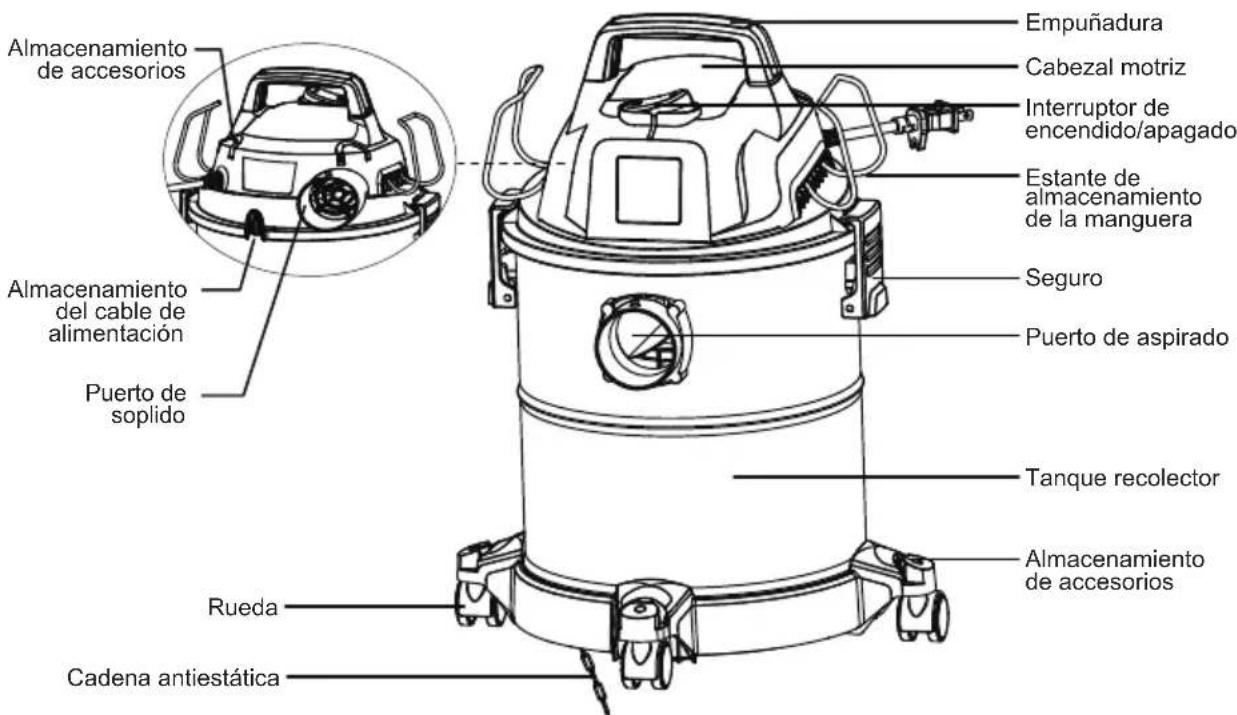

INSTRUCCIONES GENERALES DE ENSAMBLAJE

ADVERTENCIA: NO CONECTE EL CABLE DE ALIMENTACIÓN A UNA TOMA DE ALIMENTACIÓN. ASEGÚRESE DE QUE EL ENCHUFE ESTÉ DESCONECTADO ANTES DE ENSAMBLAR LA ASPIRADORA EN MOJADO/SECO. PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).
2. Saque los seguros (Fig. 2).
3. Levante el cabezal motriz y sáquelo del tanque recolector (Fig. 3).
4. Saque el contenido desde el interior del tanque recolector, asegurándose de tener todo el contenido indicado en la página 6 (Fig. 4).
5. Voltee el tanque recolector boca abajo e inserte las cuatro ruedas en los enchufes en la parte inferior de la base. Presione las ruedecillas hacia abajo hasta que encajen en su lugar (Fig. 5).
6. Inserte la empuñadura en las ranuras ubicadas en la parte superior del cabezal motriz (Fig. 6). Aplique presión hasta que la empuñadura calce en posición.
7. Su aspiradora viene lista para aspirar en seco. En caso de no tener el filtro de tela reutilizable instalado, consulte la página 12 para ver sus instrucciones de instalación (Fig. 7 & 8).
8. Para aspirar en mojado, extraiga el filtro de tela reutilizable e instale el filtro de espuma para aspirar en mojado. Consulte la página 12 para ver las instrucciones de instalación del filtro de espuma para aspirar en mojado (Fig. 9).
9. Coloque el cabezal motriz nuevamente en el tanque recolector y asegúrelo en su lugar con los pestillos (Fig. 10).
10. Inserte el extremo de bloqueo de la manguera en el puerto de aspirado del tanque recolector y gírelo hacia la derecha para fijarlo (Fig. 11).
11. Elija el accesorio deseado e insértelo en el extremo de la manguera o vara de extensión (Fig. 12).

NOTA: Hay una cadena antiestática fijada al fondo del tanque. Es normal que esta cadena se arrastre por el suelo. Usar la aspiradora en condiciones secas acumula estática, y la cadena ayuda a dispar tales acumulaciones al ofrecer un camino de menor resistencia a tierra.

ENCHUFE POLARIZADO

Para reducir el riesgo de descarga eléctrica, este aparato tiene un enchufe polarizado (una clavija más ancha que la otra). Este enchufe calzará en la toma de corriente de pared polarizado solo en una posición. Si el enchufe no entra completamente en la toma de corriente, póngalo al revés. Si aún no calza, contacte a un técnico electricista calificado que pueda ayudarle a instalar la toma de corriente indicado. No modifique el enchufe de ningún modo. El aislamiento doble ☐ elimina la necesidad de usar un cable de tres puntas y un sistema de alimentación con conexión a tierra.

OPERACIÓN DE ASPIRADO EN SECO

ADVERTENCIA: ASEGÚRESE DE LEER, COMPRENDER Y APLICAR LA INFORMACIÓN DE "INSTRUCCIONES DE SEGURIDAD IMPORTANTES". NO ASPIRE EN ZONAS CON GASES, VAPORES O POLVOS INFLAMABLES EN EL AIRE. ENTRE LOS GASES O VAPORES INFLAMABLES SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES: FLUIDO DE ENCENDEDOR, LIMPIADORES TIPO SOLVENTES, PINTURAS EN BASE A ÓLEO, BENCINA, ALCOHOL O SPRAYS DE AEROSOLES. ENTRE LOS POLVOS EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES: CARBÓN, MAGNESIO Y GRÁNULOS O PÓLVORA DE ARMAS. PARA REDUCIR LOS RIESGOS A LA SALUD PROVOCADOS POR VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

ADVERTENCIA: NO CONECTE EL CABLE DE ALIMENTACIÓN A UNA TOMA DE ALIMENTACIÓN. ASEGÚRESE DE QUE EL ENCHUFE ESTÉ DESCONECTADO ANTES DE CAMBIAR LOS FILTROS.

PRECAUCIÓN: NO ASPIRE EL POLVO DE PANELES DE YESO, HOLLÍN DE CHIMENEAS O CENIZAS CON UN FILTRO ESTÁNDAR PARA SECO/MOJADO. ESTE TIPO DE POLVO ES MUY FINO, POR LO QUE PODRÍA NO SER ATRAPADO POR EL FILTRO Y ASÍ DAÑAR AL MOTOR. AL ASPIRAR POLVO FINO, USE UN FILTRO PARA POLVO FINO (SE VENDE POR SEPARADO).

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).
2. Para preparar la aspiradora para funcionar en seco, asegúrese de que el filtro de tela reutilizable cubra por completo el receptáculo del filtro Su aspiradora en mojado/seco incluye un filtro de tela reutilizable preinstalado. Para las instrucciones de instalación, consulte la página 12 (Fig. 2 y 3).
3. Coloque el cabezal motriz nuevamente en el tanque recolector y asegúrelo en su lugar con los pestillos (Fig. 4).

INSTRUCCIONES DE USO: ASPIRADO EN SECO

1. Inserte el extremo más grande de la manguera en el puerto de aspirado del cabezal motriz y fijelo en posición.

2. Presione el accesorio necesario al extremo libre de la manguera o vara de extensión (Fig. 5).

3. Compruebe que el interruptor esté en la posición de apagado "O" antes de conectar el cable a la toma de corriente. Enchufe del cable de alimentación en la toma de corriente (Fig. 6 & 7).

4. Encienda el motor moviendo el interruptor de encendido/apagado hacia la posición "I" (ON) y comience a aspirar (Fig. 8).

5. Tras haber terminado de aspirar, mueva el interruptor a la posición de APAGADO "O" y desconecte el cable de la toma de corriente.

OPERACIÓN DE ASPIRADO EN MOJADO

ADVERTENCIA: ASEGÚRESE DE LEER, COMPRENDER Y APLICAR LA INFORMACIÓN DE "INSTRUCCIONES DE SEGURIDAD IMPORTANTES". NO ASPIRE EN ZONAS CON GASES, VAPORES O POLVOS INFLAMABLES EN EL AIRE. ENTRE LOS GASES O VAPORES INFLAMABLES SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES: FLUIDO DE ENCENDEDOR, LIMPIADORES TIPO SOLVENTES, PINTURAS EN BASE A ÓLEO, BENCINA, ALCOHOL O SPRAYS DE AEROSOLES. ENTRE LOS POLVOS EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES: CARBÓN, MAGNESIO Y GRÁNULOS O PÓLVORA DE ARMAS. PARA REDUCIR LOS RIESGOS A LA SALUD PROVOCADOS POR VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

ADVERTENCIA: NO CONECTE EL CABLE DE ALIMENTACIÓN A UNA TOMA DE ALIMENTACIÓN. ASEGÚRESE DE QUE EL ENCHUFE ESTÉ DESCONECTADO ANTES DE CAMBIAR LOS FILTROS.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente. Asegúrese de que el tanque recolector esté limpio y libre de polvo y suciedad (Fig. 1).
2. Extraiga el filtro de tela reutilizable e instale cuidadosamente el filtro de espuma para aspirar en mojado, reinstalando el cabezal motriz en el tanque recolector. Para las instrucciones de instalación del filtro de espuma para aspirar en mojado, vea la página 12 (Fig. 2).

NO USE EL FILTRO DE TELA REUTILIZABLE PARA ASPIRAR LÍQUIDOS.

INSTRUCCIONES DE USO: ASPIRADO EN MOJADO

1. Inserte el extremo más grande de la manguera en el puerto de aspirado del tanque recolector y fijelo.
2. Presione el accesorio necesario al extremo libre de la manguera o vara de extensión (Fig. 3).
3. Compruebe que el interruptor esté en la posición de apagado "O" antes de conectar el cable a la toma de corriente. Conecte el cable de alimentación a la toma de corriente (Fig. 4 y 5).
4. Encienda el motor moviendo el interruptor a la posición de encendido "I" (Fig. 6).
5. Una vez que haya terminado de aspirar, coloque el interruptor en la posición "O" OFF (Apagado) y desenchufe el cable de alimentación de la toma de corriente.
6. Después de usar, vacíe el tanque recolector y limpie y seque tanto el interior como el exterior del tanque (Fig. 7).

¡IMPORTANTE! Al aspirar grandes cantidades de líquido, no sumerja la boquilla completamente en el líquido; deje una brecha en la punta de la abertura de la boquilla para permitir el ingreso de aire. La máquina posee una válvula flotante que detiene la succión cuando el tanque recolector alcanza su capacidad máxima. Sentirá un incremento en la velocidad del motor. Cuando esto suceda, apague la máquina, desconéctela de la energía y drene el líquido en un receptáculo apto o drenaje. Tras aspirar, apague la máquina y saque el enchufe de la toma de corriente. Vacíe el tanque recolector, límpielo y seque tanto el interior como el exterior antes de guardar la aspiradora.

¡RECUERDE! El filtro mojado de espuma debe retirarse después de aspirar en mojado y el filtro de tela reutilizable debe instalarse antes de aspirar de nuevo en seco.

OPERACIÓN DE SOPLADO

Esta aspiradora en seco/mojado puede funcionar como sopladora. Para utilizar la función de sopladora, siga estas instrucciones.

ADVERTENCIA: SIEMPRE USE GAFAS DE SEGURIDAD QUE CUMPLAN CON ANSI Z87.1 (O EN CANADÁ, CSAZ94.3) ANTES DE UTILIZAR EL SOPLADOR.

ADVERTENCIA: MANTENGA A LAS PERSONAS ALEJADAS DE LOS SEDIMENTOS QUE SOPLE LA ASPIRADORA.

ADVERTENCIA: UTILICE UNA MÁSCARA ANTIPOLVO SI EL SOPLIDO CREA POLVOS QUE SE PUEDAN INHALAR.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).
2. Asegúrese de que el tanque recolector esté vacío antes de usarlo como soplador. Limpie toda la suciedad y los restos de la manguera y el tanque recolector.
3. Extraiga la manguera del puerto de aspirado.
4. Inserte el extremo más grande de la manguera en el puerto de soplido de la parte posterior del cabezal motriz y fijelo (Fig. 2).
5. Coloque el accesorio deseado en la manguera (Fig. 3).
6. Compruebe que el interruptor de encendido esté en la posición de apagado "O" antes de conectar el cable a la toma de corriente. Conecte el cable de alimentación a la toma de corriente (Fig. 4 y 5).
7. Antes de encender la aspiradora, sostenga firmemente el extremo suelto de la manguera. Encienda el motor moviendo el interruptor a la posición de encendido "I" (Fig. 6).
8. Tras haber terminado de soplar, mueva el interruptor de encendido a la posición de APAGADO "O" y desconecte el cable de la toma de corriente (Fig. 7).

MANTENIMIENTO

VACIADO DEL TANQUE RECOLECTOR

ADVERTENCIA: DESCONECTE SIEMPRE LA CLAVIJAA DE LA TOMA DE CORRIENTE ANTES DE SACAR EL CABEZAL MOTRIZ DEL TANQUE RECOLECTOR.

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).
2. Desconecte la manguera de la aspiradora (Fig. 2).
3. Saque los seguros y saque el cabezal motriz del tanque recolector (Fig. 3). Coloque el cabezal motriz, boca abajo, sobre una superficie suave y limpia.
4. Saque toda la suciedad o sedimentos del tanque recolector y manguera, dejándola en un contenedor para desechos apto (Fig. 4).
5. Limpie o reemplace los filtros.
6. Verifique que la manguera, los accesorios y el cable de alimentación para asegurarse de que no estén dañados.
7. Coloque el cabezal motriz nuevamente en el tanque recolector y fije los seguros.

¡IMPORTANTE! Limpie o cambie el filtro regularmente para obtener un mejor rendimiento. USE SIEMPRE EL FILTRO DE TELA REUTILIZABLE PARA ASPIRAR EN SECO. Si la máquina se usa sin el filtro de tela reutilizable instalado, el motor se quemará y la garantía quedará nula. Tenga cartuchos de repuesto siempre a mano.

¡AVISO! Los filtros incluidos están hechos de materiales de alta calidad diseñados para detener partículas de polvo pequeñas. El filtro de tela reutilizable se debe usar solo para aspirar en seco. Para aspirar polvo es necesario usar un filtro de tela reutilizable. Si el filtro de tela reutilizable está mojado, se tapará rápidamente y será muy difícil de limpiar. Maneje el filtro con cuidado al quitarlo para limpiarlo y reemplazarlo. Compruebe que los filtros no tengan roturas ni orificios pequeños. Un pequeño orificio puede permitir que el polvo pase y salga del filtro. No use un filtro con agujeros o rasgaduras, reemplácelo de inmediato.

ALMACENAMIENTO

Antes de guardar su aspiradora, el tanque recolector debe vaciarse y limpiarse. Los accesorios deben limpiarse y almacenarse de manera tal que puedan estar disponibles cuando sean necesarios. Almacene la aspiradora en mojado/seco en interiores.

REPARACIONES

Las reparaciones de esta aspiradora en mojado/seco deben ser realizadas solo por personal de servicio calificado, usando piezas de repuesto idénticas a las originales.

INSTALACIÓN Y LIMPIEZA DEL FILTRO DE TELA REUTILIZABLE

INSTALACIÓN DEL FILTRO DE TELA REUTILIZABLE

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).
2. Retire el cabezal motriz y colóquelo en posición boca abajo.
3. Instale el filtro de cartucho reutilizable sobre el habitáculo del filtro asegurándose de que el habitáculo quede completamente cubierto (Fig. 2 & 3).
4. Coloque el cabezal motriz de vuelta en el tanque recolector.

ELIMINACIÓN Y LIMPIEZA DEL FILTRO DE TELA REUTILIZABLE

1. Con el cabezal motriz retirado y boca abajo, extraiga cuidadosamente el filtro de tela reutilizable del habitáculo del filtro (Fig. 4).
2. Limpie el filtro de tela reutilizable sacudiendo o barriendo suavemente la suciedad. La limpieza no debe realizarse en interiores ni zonas habitadas. Se recomienda usar un filtro nuevo, a fin de obtener un rendimiento óptimo.
3. Use una solución de agua y jabón suave para lavar el filtro de tela reutilizable y enjuague con agua limpia (Fig. 5).
4. Deje el filtro al aire durante 24 horas antes de instalarlo en el habitáculo del filtro.

INSTALACIÓN Y LIMPIEZA DEL FILTRO DE ESPUMA PARA ASPIRAR EN MOJADO

INSTALACIÓN DE FILTRO DE ESPUMA PARA ASPIRAR EN MOJADO

1. Compruebe que el cable de alimentación esté desconectado de la toma de corriente (Fig. 1).
2. Retire el cabezal motriz y colóquelo en posición boca abajo. Siga las instrucciones para sacar el filtro de papel reutilizable como se indica en la página 12.
3. Deslice con cuidado el filtro de espuma para aspirar en mojado hacia abajo sobre la caja del filtro, asegurándose de que haya quedado completamente cubierta (Fig. 2 y 3).
4. Coloque el cabezal motriz en el tanque recolector.

LIMPIEZA DEL FILTRO DE ESPUMA PARA ASPIRAR EN MOJADO

1. Con el cabezal motriz retirado y boca abajo, extraiga cuidadosamente el filtro de espuma para aspirar en mojado (Fig. 4).
2. Use una solución suave de agua jabonosa para lavar el filtro de espuma para aspirar en mojado con agua limpia (Fig. 5).
3. Deje que el filtro para aspirar en mojado se seque al aire durante 24 horas antes de instalarlo en la caja del filtro.

RESOLUCIÓN DE PROBLEMAS

ADVERTENCIA: PARA EVITAR EL RIESGO DE SUFRIR DESCARGAS ELÉCTRICAS, DESCONECTE EL APARATO ANTES DE INTENTAR SOLUCIONAR CUALQUIER PROBLEMA.

PROBLEMA CAUSA PROBABLE SOLUCIÓN
La aspiradora en mojado/seco no funcionará.	No hay energía.	Verifique la fuente de alimentación, el cable, los interruptores y los fusibles.
	Cable de alimentación defectuoso.	Desconecte y revise el cable de alimentación. Si hay daños, lleve el producto a reparación con un profesional.
	Tanque recolector lleno. Vacíe e	tanque recolector.
	El interruptor está en la posición incorrecta.	Presione el botón de encendido “l” del cabezal motriz.
Sale polvo de la carcasa del motor.	Falta o está dañado el filtro de tela reutilizable.	Coloque o reemplace el filtro de tela reutilizable.
	La aspiradora se ha usado para aspirar polvo fino, como el de yeso-cartón, hollín de chimenea o cenizas, sin un filtro para polvo fino instalado.	Saque el filtro de tela reutilizable e instale el filtro de polvo fino adecuado.
Menoreficiencia y vibración del motor/velocidad.	Hay un bloqueo en la boquilla, manguera o entradas del tanque recolector.	Desenchufe e inspeccione la boquilla, manguera y entradas del tanque recolector en búsqueda de bloqueos.
	El filtro de tela reutilizable está saturado de polvo fino.	Saque el filtro y límpielo, o bien instale un nuevo filtro de tela reutilizable.

VISTA EXPANDIDA

Numero Clave	Numero del Dibujo Descripción Cantidad
1 551549	101 Empuñadura 1
2 551549	102	Estante de almacenamiento de la manguera
3 Armado del cabezal de potencia 1
4 551416	106 Flotador 1
5 551437	105 Canasta Del Filtro 1
6 551021	116 Asamblea De Asas	2
7 Envase		1
8 551549	105 Montaje Del Portal De Vacío	1
9 551501	111 Base
10	551012121 Rueda	4
11	551408106 Cadena antiestática	1
12	551003108 Manguera	1
13	551003109 Varas de extensión	3
14	551549106	Boquilla de cepillo/espátula de goma para pisos
15	551004113	Boquilla utilitaria
16	551002118	Filtro de espuma para aspirar en mojado
17	551003104 Filtro de tela reutilizable	1
18	551004114	Herramienta para hendiduras
