MUL-005 - Multímetro Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital
Modelo	MUL-005
Pantalla	3 1/2 dígitos, indicador de polaridad
Voltaje CC	Rangos: 200mV, 2000mV, 20V, 200V, 1000V; Precisión: ±0.5% de lectura + dígitos (200mV: +1 dgt, otros: +3 dgt)
Voltaje CA	Rangos: 200V, 750V; Precisión: ±1.2% de lectura + 10 dígitos; Frecuencia: 45-450Hz
Corriente CC	Rangos: 2000µA, 20mA, 200mA, 10A; Precisión: ±1.0%-1.2% de lectura + dígitos
Resistencia	Rangos: 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ; Precisión: ±1.2% de lectura + 8 dígitos
Prueba de diodo	Sí, muestra la tensión directa en mV
Prueba de continuidad	Zumbador audible cuando la resistencia < 100Ω
Prueba de transistor	Medición hFE para transistores NPN/PNP, corriente base 10µA, VCE 2.8V
Alimentación	Batería de 9V (no incluida)
Protección de fusible	Fusible de 200mA/250V para corriente hasta 200mA; rango de 10A sin fusible
Protección contra sobrecarga	Hasta 1000V CC / 750V CA en todos los rangos
Clasificación de seguridad	CAT II
Temperatura de funcionamiento	0°C a 50°C
Humedad relativa	< 75%
Garantía	1 año
Tomas de entrada	COM, VΩmA, 10A
Zócalo para transistor	Zócalo de prueba hFE para transistores de señal pequeña

Preguntas frecuentes - MUL-005 Steren

¿Cómo medir voltaje CC con el MUL-005?

Conecte la punta de prueba roja a la toma VΩmA y la negra a COM. Coloque el selector en el rango V= (voltaje CC). Si el voltaje es desconocido, comience en el rango más alto y reduzca paso a paso. Conecte las puntas de prueba al circuito. Lea el voltaje y la polaridad en la pantalla LCD.

¿Cómo medir voltaje CA?

Conecte la punta de prueba roja a VΩmA y la negra a COM. Coloque el selector en V~ (voltaje CA). Elija el rango adecuado (200V o 750V). Conecte las puntas de prueba al circuito. Lea el voltaje RMS en la pantalla.

¿Cómo medir corriente CC?

Para corrientes hasta 200mA, conecte la punta roja a VΩmA y la negra a COM. Para corrientes hasta 10A, conecte la punta roja a la toma de 10A. Coloque el selector en el rango A= (corriente CC). Abra el circuito y conecte el multímetro en serie. Lea la corriente en la pantalla.

¿Cómo medir resistencia?

Conecte la punta de prueba roja a VΩmA y la negra a COM. Coloque el selector en el rango Ω (resistencia). Si mide en circuito, apague la alimentación y descargue los condensadores. Conecte las puntas de prueba a través de la resistencia. Lea el valor en la pantalla LCD.

¿Cómo probar un diodo?

Conecte la punta de prueba roja a VΩmA y la negra a COM. Coloque el selector en el símbolo del diodo. Conecte la punta roja al ánodo y la negra al cátodo. La tensión directa se mostrará en mV. Si el diodo está en cortocircuito o abierto, la pantalla lo indicará en consecuencia.

¿Cómo comprobar continuidad?

Conecte la punta de prueba roja a VΩmA y la negra a COM. Coloque el selector en el símbolo de continuidad (a menudo un icono de altavoz). Conecte las puntas de prueba al circuito. Si la resistencia es menor de 100Ω, el multímetro emitirá un pitido continuo.

¿Cómo probar un transistor con el MUL-005?

Primero determine si el transistor es NPN o PNP e identifique los terminales de emisor, base y colector. Coloque el selector en hFE. Inserte el transistor en el zócalo correspondiente (E, B, C) según su tipo. La pantalla mostrará el valor aproximado de hFE.

¿Cuál es el voltaje máximo que puedo medir?

El voltaje máximo CC es 1000V CC, y el voltaje máximo CA es 750V CA. Nunca exceda estos límites para evitar daños o lesiones.

¿Cómo reemplazar la batería y el fusible?

Apague el multímetro y desconecte las puntas de prueba. Desatornille la tapa del compartimento de la batería en la parte posterior. Retire la batería vieja de 9V y reemplácela con una nueva, respetando la polaridad. Para reemplazar el fusible, localice el fusible de 200mA/250V cerca de la batería y reemplácelo si está fundido. Vuelva a colocar la tapa.

¿Qué precauciones de seguridad debo seguir?

Comience siempre con el rango más alto al medir valores desconocidos. Nunca aplique más de 1000V CC o 750V CA. No mida voltaje cuando el selector esté en modo de corriente, resistencia o diodo. Descargue los condensadores antes de medir resistencia. Apague el multímetro cuando no lo use.

MANUAL DE USUARIO MUL-005 Steren

Manual de instrucciones

V0309

S2-B

IMPORTANTE

Antes de utilizar su nuevo Multímetro digital, por favor lea las siguientes recomendaciones.

NUNCA aplique al medidor, voltaje o corriente que exceda a las especificaciones máximas de medición.

EXTREME SUS PRECAUCIONES al trabajar con altos voltajes.

NO MIDA voltajes que excedan los 1000V en CD y 750V en CA.

NUNCA conecte los cables de prueba del medidor a una fuente de voltaje, cuando el selector de funciones está en la escala de: Corriente, Resistencia o Prueba de diodo. Hacerlo puede dañar el medidor y la garantía será inválida.

SIEMPRE descargue los capacitores (uniendo sus 2 terminales, en especial los electrolíticos) en el caso de los capacitores-filtro de las fuentes de voltaje tener mucho cuidado, ya que puede haber un gran arco de voltaje al descargarse. Desconectar la energía del circuito a medir antes hacer mediciones y/o pruebas de Resistencias ó Diodos.

SIEMPRE coloque el selector de funciones en la posición de "OFF" cuando no ocupe el equipo.

CARACTERISTICAS

• Pantalla de 3 1/2 dígitos LCD
- Indicador de polaridad
- Función de lectura de señal tipo punta lógica
- Función de continuidad audible

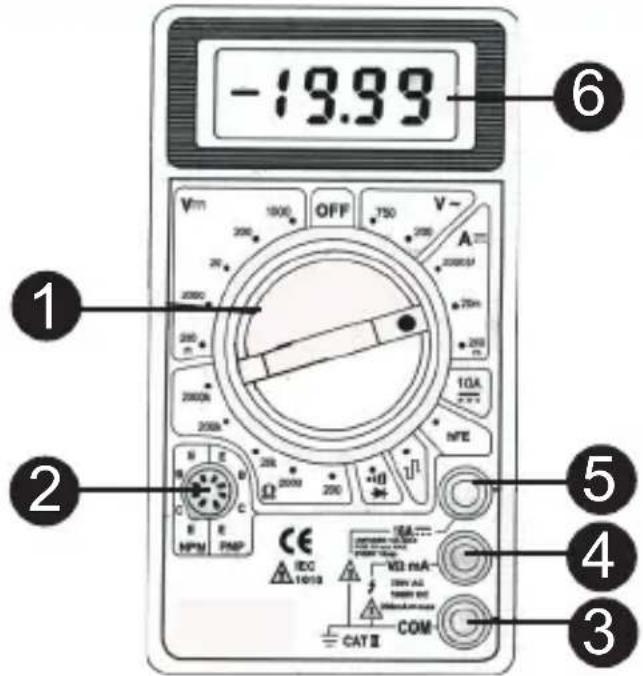

CONTROLES

1.- Selector rotatorio.
2.- Conector para pruebas de transistores.
3.- Conector de entrada común.
4.- Conector de entrada positivo para VΩmA (Voltaje alterno/continuo, resistencia, diodos, señal punta lógica, continuidad y corriente hasta 200mA)
5.- Conector de entrada positivo para medir corriente hasta 10A ---
6.- Pantalla digital

ESPECIFICACIONES ELECTRICAS

Voltaje de CD

Rango	ResoluciónP	recisión
200m V 100uV		(+/-)( 0,5% de lectura + 1 dígitos)
2000m V 1m V		(+/-)( 0,5% de lectura + 3 dígitos)
20V 10m V
200V 100	m V
1000V 1V

Protección contra sobrecarga: 220V CA para 200mV y 1000V CD o 750V CA para otros rangos.

Voltaje de CA

RangoResoluciónPrecisión
200V 1 00m V		(+/-)(1,2% de lectura + 10 d ígitos)
750V 1V

Protección contra sobrecarga: 1000V CD o 750V CA para todos los rangos.

Rango de frecuencia: 45Hz a 450Hz

Corriente CD

RangoResoluciónPrecisión
2000uA 1uA		(+/-)( 1,0% de lectura + 2 dígitos)
20m A 10uA
200m A 100uA		(+/-)( 1,2% de lectura + 5 dígitos)
10A 10mA		(+/-)( 1,0% de lectura + 2 dígitos)

Protección contra sobrecarga: fusible de 200mA/250V ( en el rango de 10A sin fusible)

Medición de caída de tensión: 200mV

Resistencia

RangoResoluciónPrecisión
200Ω	100mΩ	(+/-)(1,2% de lectura + 8 dígitos)
2kΩ	1Ω
20kΩ	10Ω
200kΩ	100Ω
2MΩ	1kΩ

Máximo voltaje en circuito abierto: 2.8V

Protección de sobrecarga: 15 segundos máximos 220Vrms en todos los rangos.

INSTRUCCIONES DE OPERACION

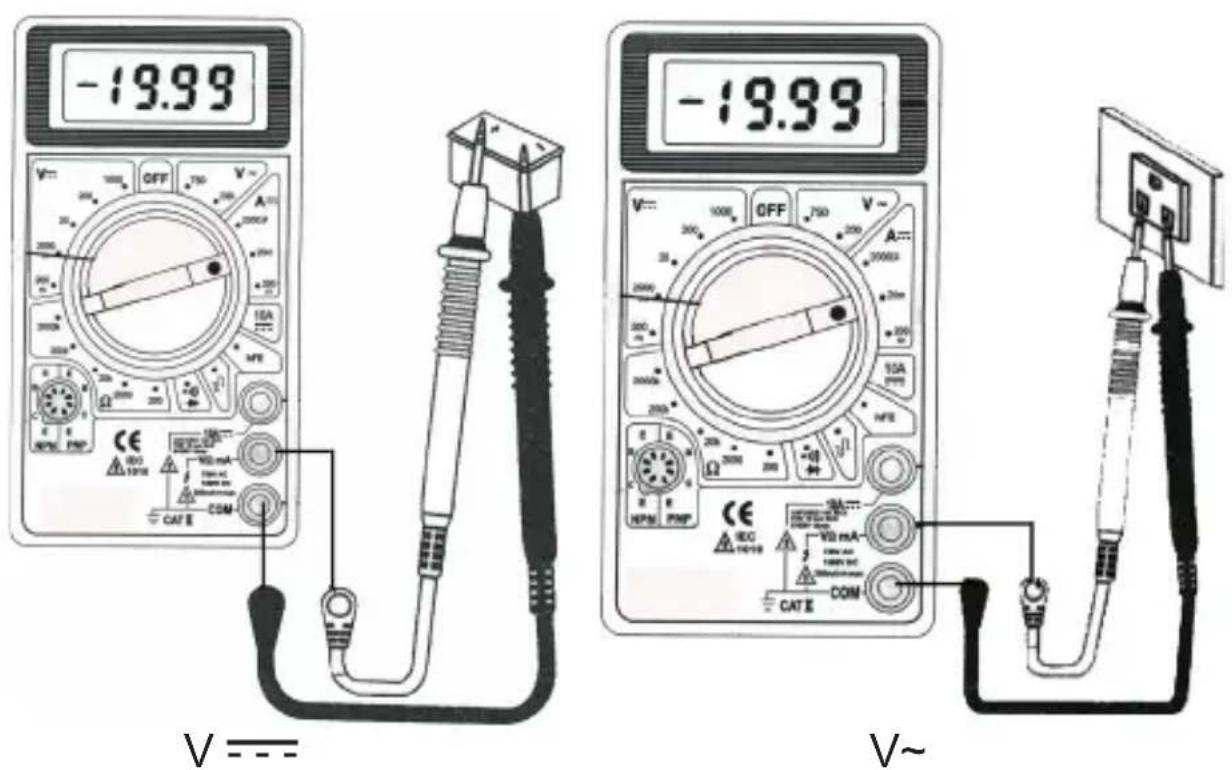

MEDICION DE VOLTAJE DE CD O CA

1.- Conecte la punta de prueba roja al conector marcado como "VΩ mA" y la punta negra al conector marcado como "COM".
2.- Fije el selector rotatorio al rango deseado de V --- si mide voltaje de CD o V\~ si mide voltaje de CA.

Si el voltaje a ser medido es desconocido, fije el selector en el rango más alto posible de la escala, y reduzca el rango hasta que la lectura obtenida sea satisfactoria.

3.- Conecte las puntas de prueba al dispositivo o circuito e inicie la medición.
4.- Encienda el dispositivo o circuito que va a medir, el valor del voltaje aparecerá en la pantalla digital, con su respectiva polaridad.

ESPAÑOL-06

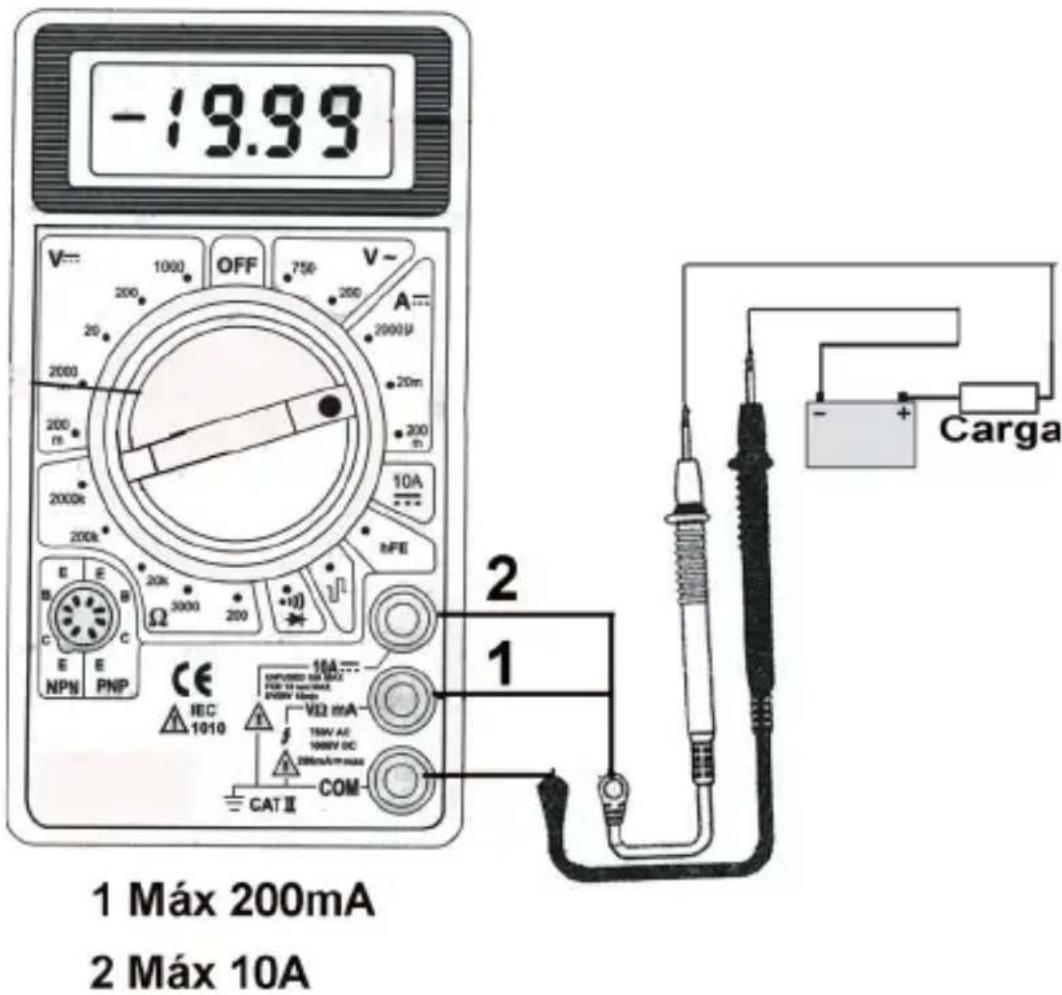

MEDICION DE AMPERAJE

1.- Coloque la punta de prueba roja en la posición “VΩmA” y negra en posición “COM” ( Para mediciones máximas 200mA, para medir máx 10A coloque la punta roja en el conector10 A —— )
2.- Coloque el selector giratorio en la posición deseada de A ---
3.- Abra el circuito a ser medido y conecte las puntas de prueba en SERIE con la carga en donde la corriente debe ser medida.
4.- Lea el valor de la corriente en la pantalla digital.

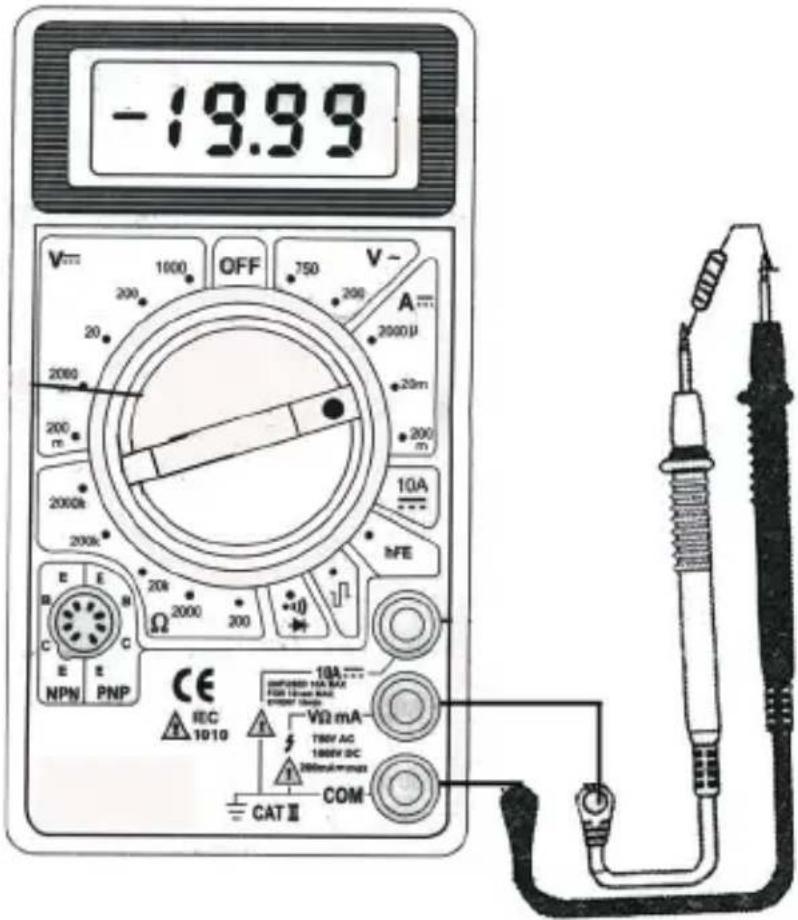

MEDICION DE RESISTENCIA

1.- Coloque las puntas: la punta roja en "VΩmA" y la punta negra en "COM"
2.- Coloque el selector giratorio en la posición de Ohms deseada.
3.- Si la resistencia medida esta conectada a un circuito, apague este circuito y descargue los capacitores antes de realizar la medición.
4. Conecte las puntas de prueba en la resistencia a medir.
5. Lea el valor de resistencia en la pantalla digital.

MEDICION DE DIODOS

1.- Coloque las puntas roja y negra como en el caso anterior.

2.- Coloque el selector en la posición de diodo

3.- Conecte la punta de prueba roja al ánodo del diodo a ser medido y la negra al cátodo.

4.- En caso de que el diodo este en buen funcionamiento en pantalla se desplegará 0,6V para diodos de silicio y 0,3V para diodos de germanio. En caso de invertir las puntas de prueba el multimetro marcará solamente 1.

MEDICION DE TRANSISTORES -hFE-

1.- Coloque el selector en la posición de hFE 2.- Determine si el transistor es de tipo NPN o PNP y localice el Emisor, Base y Colector. Inserte las puntas dentro de los agujeros del conector para prueba de transistores adecuadamente.

En caso de no conocer la configuración de los pines del transistor, introduzca los pines del transistor hasta que muestre un dato en la pantalla, el dato mostrado será el hFE del transistor y en esa posición será la configuración del transistor.

3.- El medidor desplegará el valor aproximado de la hFE en la condición de corriente de base de 10 uA y VCE de 2,8 V

MEDICION DE CONTINUIDAD AUDIBLE

1.- Coloque las puntas de prueba: roja en "VΩmA" y negra en "COM"
2.- Coloque el selector en la posición de ))
3.- Conecte las puntas a los puntos del circuito a ser medido. Si la resistencia es menor de 100 Ohms el zumbador (buzzer) sonará.

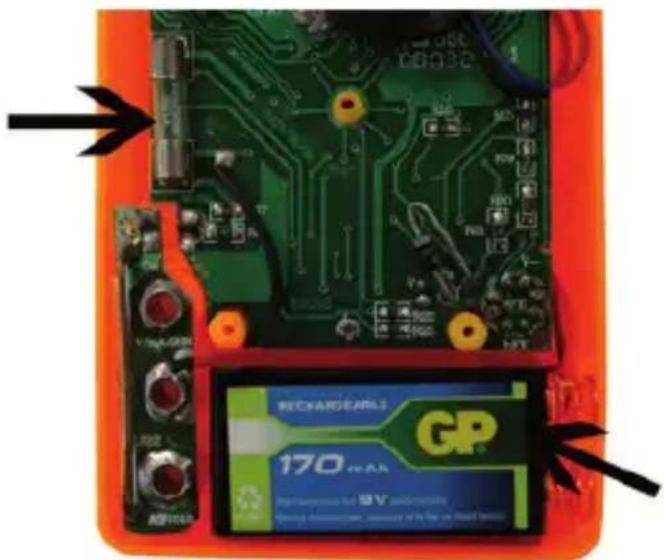

REEMPLAZO DE BATERIA Y FUSIBLE

1.- Desatornille la tapa del multímetro.
2.- Coloque una batería de 9V --- ponga atención a la correcta polaridad y tambien puede cambiar el fusible en caso de que requiera uno nuevo.

3.- Coloque nuevamente la tapa del compartimiento y atornille.

ESPECIFICACIONES

Entrada: 9V --- (1 pila tipo cuadrada)

Resistencia: 200 a 20Mohms precisión +/- 1,2%

Voltaje cc: 200mV a 1000V precisión +/- 0,5%

Voltaje ca: 200 a 750V precisión +/- 1,2%

Corriente cc: 2mA a 10A precisión de +/- 1 a 2%

Pantalla de LCD: 3 1/2 digitos, con indicador de polaridad.

Temperatura de operación: 0 a 50°C

Humedad relativa < 75%

El diseño del producto y las especificaciones pueden cambiar sin previo aviso.
