Tipo de producto	Cámara de seguridad
Modelo	PI-325CS(4-9)
Marca	Provision-ISR
Resolución	3 Megapíxeles (2048 x 1536)
Tipo de lente	Varifocal, 4-9mm
Modo día/noche	Sí, con filtro de corte IR
Distancia infrarroja	Hasta 30 metros
Compresión de video	H.265, H.264, MJPEG
Iluminación mínima	0.01 Lux (color), 0 Lux con IR
Alimentación eléctrica	PoE (IEEE 802.3af), 12V CC
Consumo de energía	≤ 7.5W
Dimensiones (mm)	Φ108 × 85
Peso	Aprox. 0.5 kg
Material de la carcasa	Metal (aleación de aluminio)
Protección de ingreso	IP67
Temperatura de funcionamiento	-30°C a 60°C
Funciones principales	Detección de movimiento, alarma de manipulación, enmascaramiento de privacidad, espejo/voltear
Almacenamiento	Ranura para tarjeta MicroSD (hasta 256GB), soporte NVR
Mantenimiento y limpieza	Limpiar el lente con un paño de microfibra seco; evitar chorros de agua
Seguridad	Cumple con CE, FCC, RoHS
Piezas de repuesto y reparabilidad	Contactar al centro de servicio autorizado; no contiene piezas reparables por el usuario
Información general	Uso interior/exterior; incluye soporte de montaje, juego de tornillos, llave Allen

Preguntas frecuentes - PI-325CS(4-9) Provision-ISR

¿Cómo conecto la cámara a la alimentación?

La cámara admite Power over Ethernet (PoE) a través de un switch o inyector PoE, o entrada de 12V CC usando el adaptador de corriente incluido. Conéctela según su configuración.

¿Cuál es la clasificación IP de la cámara?

La cámara tiene clasificación IP67, lo que significa que es hermética al polvo y protegida contra inmersión en agua hasta 1 metro durante 30 minutos. Adecuada para uso exterior.

¿Qué alcance tiene la visión nocturna infrarroja?

Los LED IR incorporados proporcionan visión nocturna de hasta 30 metros en completa oscuridad.

¿Puedo ajustar el ángulo del lente?

Sí, el lente varifocal permite ajuste manual de la distancia focal de 4mm a 9mm, proporcionando un campo de visión horizontal de aproximadamente 90° a 40°.

¿Qué formatos de compresión de video son compatibles?

La cámara admite compresión H.265, H.264 y MJPEG. H.265 ofrece el mejor equilibrio entre calidad y ahorro de ancho de banda.

¿Cómo accedo a la cámara de forma remota?

Después de conectarla a su red, use la aplicación Provision-ISR o un navegador web con la dirección IP de la cámara. Las credenciales predeterminadas son admin/admin. Cámbielas por seguridad.

¿Es compatible la cámara con NVR de terceros?

Sí, admite ONVIF Profile S/G/T, lo que permite la integración con muchos NVR de terceros y software VMS.

¿Cómo limpio el lente de la cámara?

Use un paño de microfibra suave y seco para limpiar suavemente el lente. Para suciedad persistente, humedezca ligeramente el paño con agua destilada. No use productos químicos agresivos ni materiales abrasivos.

¿Cuál es el tamaño máximo de tarjeta MicroSD compatible?

La cámara admite tarjetas MicroSD de hasta 256GB para grabación local. Formatee como FAT32 o exFAT.

¿Se puede montar la cámara en pared o techo?

Sí, el soporte de montaje incluido admite montaje en pared y techo. Use la plantilla proporcionada para perforar agujeros y tornillos.

MANUAL DE USUARIO PI-325CS(4-9) Provision-ISR

ES Manual en Español 13

Note:

Para prevención de choques electricos o fuego, por favor use la corriente apropiada, acorde con el manual.

1

General

Gracias por utilizar nuestros productos. Antes de usar, por favor lea atentamente este manual para garantizar el correcto uso de los mismos. Por favor, guarde el manual correctamente para uso futuro. Esta serie de cámaras tienen un CCD de alta sensibilidad como sensor de imagen, todos los circuitos tienen una larga vida útil y alta fiabilidad. Una excelente imagen que sera la mejor elección para su cámara.

Características principales

1. Fácil de instalar y ensamblar.
2. Alta resolución, alta sensibilidad y alto rango s/n.
3. Baja iluminación, alta calidad de imágenes.
4. El sensor CCD prolonga la vida útil de la cámara.
5. Con DSP y chip CCD SONY, imagen clara y estable.

Precauciones

1. No instale la cámara en lugares donde la temperatura es mayor a 50°C o inferior a -10°C.
2. No toque la superficie del CCD con el dedo. Si es necesario limpiar, use un trapo suave con un poco de alcohol.
3. No instalar en lugares altamente húmedos, puede causar serios daños en la imágenes.
4. Cuidar de que no reciba golpes fuertes o se caiga.
5. No exponer la cámara frente a luz fuerte, esto puede dañar el CCD.
6. No exponga la cámara a un ambiente polvoriento o lluvioso.
7. Es sumamente importante usar la electricidad correcta (DC12V) para la cámara.
8. Solo personal profesional y calificado tecnicamente puede instalar y probar esta cámara.
9. Durante el uso, si alguna falla ocurre, corte la corriente inmediata mente y contacte a su distribuidor local.

Instalación

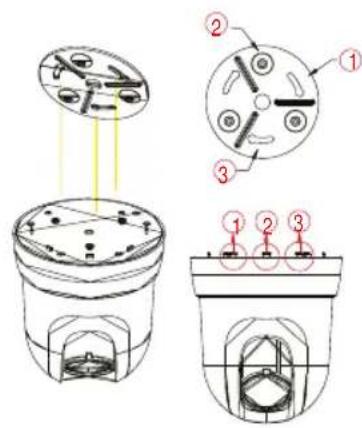

1. MODELOS PI

Paso 1. Instalar el soporte de techo

Paso 2. Instale la cámara en el soporte

Paso 3. Rotar la cámara en sentido de las agujas del reloj hasta escuchar un sonido de clic

1. MODELOS PA


Paso 1. Instalar el soporte de techo

Paso 2. Instale la cámara en el soporte

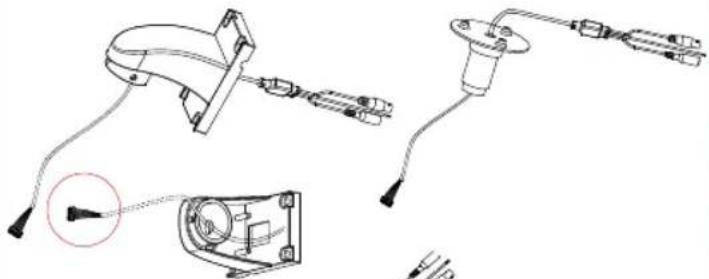

Paso 1. Instalar el cable en el soporte

Paso 2. Conecte el cable a la cámara

El cable incluye poder, RS-485 y salida de vídeo.

La interfaz RS-485 consta de dos cables:

Color púrpura es 485 A/+ Color gris es 485 B/-

interfaz de salida de video

Interface de poder: necesita conectar +12V DC adentro es (+), afuera es (-).

8

ES ES

Configuración del interruptor DIP

Con el interruptor DIP usted puede configurar la dirección, el protocolo y la velocidad de transmisión de la cámara.

1-Modelos PI

La unidad DIP estará ubicada debajo de la etiqueta en el montaje para el techo.

La unidad DIP esta ubicada en el tablero de la cámara debajo de la cubierta plástica.

Para configurar la dirección, protocolo y velocidad de transmisión con el interruptor DIP use los siguientes valores:

DIP 1-6 para configurar la dirección (DEFAULT 001)

Configuración dirección Pelco D

Configuración dirección Pelco P

DIP 7,8 para la velocidad de trasmisión (DEFAULT 2400)

9600 OFF ON
4800 ON ON
2400 OFF OFF
1200 ON OFF

Configuración de dirección, Protocolo y velocidad de trasmisión para el controlador remoto

Vía control remoto puede controlar varias cámaras con diferente dirección, protocolo y velocidad de transmisión (Dirección 1 es Pelco P velocidad de transmisión 9600, dirección 2 puede ser Pelco D velocidad de transmisión 2400)

Para programar el protocolo de controlador remoto y velocidad de transmisión para cada dirección utilice los siguientes pasos:

-conectar las cámaras al control remoto plug RS-485

-escoger el canal presionando número en el control remoto

-presione setup por 3-5 segundos, la pantalla mostrará el número y la letra, por ejemplo D=24, este es el protocolo y velocidad de transmisión de esta dirección.

La letra se refiere al protocolo: D- Pelco D, P- Pelco P,

El número significa la velocidad de transmisión:

12 significa velocidad de transmisión 1200

24 significa velocidad de transmisión 2400

48 significa velocidad de transmisión 4800

96 significa velocidad de transmisión 9600

- Para modificar use las teclas Izquierda/Derecha para velocidad de

transmisión y arriba/Abajo para protocolo en el control remoto

-Presione la tecla Enter para guardar

Para limpiar los setup y configuración predeterminada del control remoto pulse la tecla C. Configuración Por defecto- toda dirección

Pelco D velocidad de transmisión 2400

19 20

ES ES

□

Especificaciones Mecánicas

	Modelos PI	Modelos PA	Modelos PZ
Tipo Domo:	Indoor IR	Indoor Antivandalismo	Indoor/Outdoor plástico(M para metalico)
Pixeles Efectivos:	PAL:500x582
Protocolo:	Pelco-P/D
Vel. de transmisión:	1200/2400/4800/9600 bps
Dirección:	0-255
Rotación Paneo:	360° Rotación continua
Rotación Tilt:	0°~90°
Vel. Max. Paneo:	60°/Sec
Vel. Max. Tilt:	30°/Sec
Vel. Predeterminada:	60°/Sec		100°/Sec
Precisión Predet.:	±3°
Puntos Predet.:	32 Points
Pattern Tours:	16 puntos preprogramadosNúmero programable y tiempo estatico / velocidad
Auto escaneo:	Si (Velocidad programable y punto límite derecho/izquierdo)
Desconeción de memoria:	Estado y configuración actual(Patrón incluido, autoescaneo no incluido)
Posición home:	Si (Retorno automático al punto inicial Programable)
Zoom:	Optico 3X
Comunicación:	RS485 (+/-)
Protección:	Para interiores		IP66 para uso exterior(Montaje de pared)
Operación:	0°C ~ 60°C		-5°C ~ 60°C
Poder:	12VDC 500mA

Especificaciones de la Cámara

	PI-355CSVF	PI-325CSVF
Dispositivo de imagen	1/3" SONY HQ1	1/3" SONY DSP Chipset
Resolución Horizontal		420TVL540TVL
Pixels Efectivos	PAL:795(H)x596(V)NTSC:811(H)x508(V)	PAL:537(H)x597(V)NTSC:537(H)x505(V)
Fuente de alimentación	12V DC, 80mA
Sistema de video	PAL/NTSC
Balance de blancos	Auto
Sistema de sinc.	Interno
luminación minima	0.5Lux / F1.2 (0 Lux IR On)
Rango S/N	≥48db
Velocidad de disparo	1/50(1/60)-1/100000 Sec
Señal de video	1.0vp-p750hms.
Lentes	06/4~9/8~20mm
Número de LEDS	24 pcs (PTD-208)

	PZ-355CSVF	PZ-325CSVF
Dispositivo de imagen	1/3" SONY HQ1	1/3" SONY DSP Chipset
Resolución Horizontál	540TVL	420TVL
Pixels Efectivos	PAL:795(H)x596(V)NTSC:811(H)x508(V)	PAL:537(H)x597(V)NTSC:537(H)x505(V)
Fuente de alimentación	12V DC, 80mA
Sistema de video	PAL/NTSC
Balance de blancos	Auto
Sistema de sinc.	Interno
luminación mínima	0.02Lux /F1.2	0.05Lux /F1.2
Rango S/N	≥48db
Velocidad de disparo	1/50(1/60)-1/100000 Sec
Señal de video	1.0vp-p750hms.
Lentes	06/4~9/8~20mm

Especificaciones Mecánicas

Dispositivo de imágen	PA-355CSVF	PA-325CSVF
Resolución Horizontal	1/3" SONY HQ1	1/3" SONY DSP Chipset
Pixels Efectivos		420TVLS40TVL
Fuente de alimentación	PAL:795(H)x596(V)NTSC:811(H)x508(V)	PAL:537(H)x597(V)NTSC:537(H)x505(V)
Sistema de video	12V DC, 80mA
Balance de blancos	PAL/NTSC
Sistema de sinc.	Auto
luminación mínima	Interno
Rango S/N	0.02Lux / F1.2	0.05Lux / F1.2
Velocidad de disparo	≥48db
Señal de video	1/50(1/60)-1/100000 Sec
Lentes	1.0vp-p750hms.
	06/4~9/8~20mm
