Tipo de producto Cámara de seguridad
Marca Provision-ISR
Modelo DM-325CS
Sensor de imagen 1/3" SONY CCD
Sistema DSP SONY DSP Chipset
Sistema de video PAL / NTSC
Resolución horizontal 420 TVL
Iluminación mínima 0.5 Lux / F1.2
Relación señal/ruido 48 dB (AGC OFF)
Salida de video Compuesta 1.0 Vp-p a 75 ohmios
Balance de blancos AWB automático
Velocidad de obturación 1/50 ~ 1/120000 seg
Alimentación DC 12V ±1V, 100 mA
Temperatura de operación -10 °C a 50 °C
Dimensiones (aprox.) 33 x 60 x 104 mm
Peso neto (aprox.) 100 g
Funciones principales Fácil instalación, alta resolución, baja iluminación, CCD SONY, larga vida útil
Seguridad Usar solo DC12V; evitar humedad, polvo y luz intensa; solo personal calificado para instalación
Mantenimiento y limpieza No tocar el CCD con los dedos; limpiar con paño suave y alcohol si es necesario
Piezas de repuesto y reparabilidad No especificado; contactar al distribuidor local en caso de falla
Información general Leer el manual antes de usar; guardar para futuras consultas

Preguntas frecuentes - DM-325CS Provision-ISR

¿Cuál es la alimentación correcta para la cámara DM-325CS?
La cámara debe alimentarse con DC 12V ±1V y un consumo de aproximadamente 100 mA. Usar un adaptador adecuado para evitar daños.
¿Cómo conectar la cámara a un monitor o DVR?
Conecte la salida de video (BNC) a la entrada de video del monitor o DVR usando un cable coaxial de 75 ohmios (RG59). Luego, conecte la alimentación DC 12V.
¿Qué hacer si la imagen se ve oscura o con ruido?
Verifique la iluminación del entorno. La cámara tiene una iluminación mínima de 0.5 Lux. Asegúrese de que el lente esté limpio y que la alimentación sea estable. El AGC se activa automáticamente.
¿Cómo limpiar el sensor CCD?
No toque el CCD con los dedos. Si necesita limpieza, use un paño suave ligeramente humedecido con alcohol. Evite rayones y humedad excesiva.
¿Se puede usar la cámara en exteriores?
No se recomienda. La cámara está diseñada para interiores, ya que no es resistente al agua ni al polvo. Evite instalarla en lugares lluviosos o polvorientos.
¿Qué significa AWB?
AWB significa Balance Automático de Blancos. La cámara ajusta automáticamente los colores para que se vean naturales bajo diferentes condiciones de iluminación.
¿Cuál es la resolución máxima de la DM-325CS?
La resolución horizontal es de 420 TVL. Es una cámara de definición estándar adecuada para vigilancia básica.
¿Qué tipo de lente tiene la cámara?
El modelo DM-325CS utiliza un lente fijo tipo pin-hole de 3.7 mm (según la variante). Es un lente compacto para aplicaciones discretas.
¿Puedo cambiar el lente de la cámara?
No, el lente es fijo y no intercambiable. Si necesita diferentes ángulos de visión, considere otros modelos de la serie.
¿Qué precauciones de seguridad debo tomar al instalar?
Corte la corriente antes de cualquier manipulación. Solo personal calificado debe instalar la cámara. No exponga a temperaturas extremas (-10°C a 50°C) ni a golpes fuertes.

Preguntas de los usuarios sobre DM-325CS Provision-ISR

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

El correo electrónico permanece privado: solo se utiliza para notificarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Camara de seguridad en formato PDF gratis! Encuentra tus instrucciones DM-325CS - Provision-ISR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DM-325CS de la marca Provision-ISR.

MANUAL DE USUARIO DM-325CS Provision-ISR

ES Manual en Español 18

ADVERTENCIA PELIGRO DE CHOQUES NO ABRIR NotA: Solo técnicos profesionales pueden abrir las cubiertas frontal o posterior de esta cámara.

Note:

Para prevención de choques electricos o fuego, por favor use la corriente apropiada, acorde con el manual.

1

General

Gracias por utilizar nuestros productos. Antes de usar, por favor lea atentamente este manual para garantizar el correcto uso de los mismos. Por favor, guarde el manual correctamente para uso futuro. Esta serie de cámaras tienen un CCD de alta sensibilidad como sensor de imagen, todos los circuitos tienen una larga vida útil y alta fiabilidad. Una excelente imagen que sera la mejor elección para su cámara.

Características principales

1.Fácil de instalar y ensamblar.
2. Alta resolución, alta sensibilidad y alto rango s/n.
3.Baja iluminación, alta calidad de imágenes.
4.El sensor CCD prolonga la vida útil de la cámara.
5.Con DSP y chip CCD SONY, imagen clara y estable.

Precauciones

  1. No instale la cámara en lugares donde la temperatura es mayor a 50°C o inferior a -10°C.
  2. No toque la superficie del CCD con el dedo. Si es necesario limpiar, use un trapo suave con un poco de alcohol.
  3. No instalar en lugares altamente húmedos, puede causar serios daños en la imágenes.
  4. Cuidar de que no reciba golpes fuertes o se caiga.
  5. No exponer la cámara frente a luz fuerte, esto puede dañar el CCD.
  6. No exponga la cámara a un ambiente polvoriento o lluvioso.
  7. Es sumamente importante usar la electricidad correcta (DC12V) para la cámara.
  8. Solo personal profesional y calificado tecnicamente puede instalar y probar esta cámara.
  9. Durante el uso, si alguna falla ocurre, corte la corriente inmediata mente y contacte a su distribuidor local.

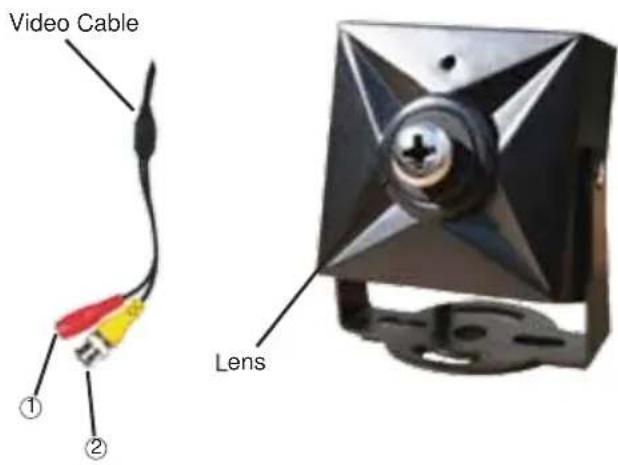

Estructura y componentes

Provision-ISR DM-325CS - Estructura y componentes - 1

AES Botón de Auto Obturador Electrónico (Auto)

BLC Compensación de contraluz (Auto)

AGC Control de auto-ganancia (Auto)

AWB Balance automático de blancos (Auto)

Cable de Video:

①Entrada de corriente
②Salida de Video

19

ES

Pasos de operación

(1) Confirme que el suministro de energía es el correcto; Conecte ① la entrada de corriente al adaptador.
(2) Conecte la "Salida de Video" ② de la cámara al monitor u otro equipo de video (DVR) con un cable de 75 ohm (RG59).

Conexión del sistema

Provision-ISR DM-325CS - Conexión del sistema - 1

① Uso de una cámara y un monitor.

Provision-ISR DM-325CS - Conexión del sistema - 2

②Uso de varias cámaras y un monitor.

ES

20

Especificaciones Especificaciones

MODELOMN-322CS43
Disp. de imágén1/3" SONY Super HAD CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál420TVL
Iluminación máx.0.1 LUX/F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 ~ 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes4.3mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 -50°C
Dimensiones85L x 55W x 85H mm
Peso neto100g
MODELOMP-325CS(PH)
Disp. de imágenes1/3" SONY Super HAD CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál420TVL
Illuminación máx.0.5 LUX/F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 ~ 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.7/4.3mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 - 50°C
Dimensiones100L x 42W x 97H mm
Peso neto135g

Especificaciones Especificaciones

MODELOMC-322CS37Screw
Disp. de imágen1/3" SONY Super HAD CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontal420TVL
Illuminación máx.0.1 LUX/F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes6mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 - 50°C
Dimensiones39L x 17.5W x 45H mm
Peso neto75g
MODELOMC-322CSMC-352MC-425CS
Disp. de imágen1/3" SONY Super HAD1/4" SONYSuper HAD
Sistema DSPSONY DSP ChipsetSONY HQ1
Sistema de videoPAL/NTSC
Pixels efectivosPAL:795H x 596VNTSC:811H x 508VPAL:500H x 582V / NTSC:510H x 492V
Res. horizontal540TVL420TVL
Iluminación máx.0.1 LUX/F1.20.05LUX/F1.20x / F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes2.8/3.7mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 - 50°C
Dimensiones39L x 17.5W x 45H mm
Peso neto75g

Especificaciones Especificaciones

MODELOMV-352CS MV-322CSMV-425CS
Disp. de imágenes1/3" SONY CCD1/4" SONY Super HAD
Sistema DSPSONY DSP ChipsetSONY HQ1
Sistema de videoPAL/NTSC
Pixels efectivosPAL:795H x 596V NTSC:811H x 508VPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál540TVL420TVL
Illuminación máx.0.5 Lux / F1.20.05
Rango S/N48db|AGC OFF
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.7mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 - 50°C
Dimensiones33L x 60W x 104H mm
Peso neto280g
MODELOMV-322CP36
Disp. de imágenes1/3" SHARP CCD
Sistema DSPPROVISION DSP Chipset
Sistema de videoPAL / NTSC
Pixels efectivosPAL:537H x 597VNTSC:537H x 505V
Res. horizontal420TVL
1 luminación máx.0.5 LUX/F1.2
Rango S/NMore than 48dB
Salida video1.0Vp p composite video signal 75 Ω
Balance de blancosAWB
Velocidad disparo1/50 ~ 1/100,000
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.6mm pinhole Lens
Fuente alimentaciónDC 12V / 110mA
Temp. en operación-10° to 50°
Dimensiones60W x 104H x 33L mm
Peso neto280g

Especificaciones Especificaciones

MODELOIV-352CS IV-322CSIV-425CS
Disp. de imágen1/3" SONY CCD1/4" SONY Super HAD
Sistema DSPSONY DSP ChipsetSONY HQ1
Sistema de videoPAL/NTSC
Pixels efectivosPAL:795H x 596V NTSC:811H x 508VPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál540TVL420TVL
Illuminación máx.0.5 Lux (0 Lux IR On)
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.7mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 - 50°C
Dimensiones33L x 60W x 104H mm
Peso neto280g
MODELOAV-322CS
Disp. de imagen1/3" SONY CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál420TVL
Iluminación máx.0.1 Lux
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.7mm Pin-Hole
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación-10°C -1 - 50°C
Dimensiones33L x 60W x 104H mm
Peso neto280g

Especificaciones Especificaciones

MODELODS-355CS DS-325CS DS-425CS
Disp. de imágenes1/3" SONY Super HAD CCD1/4" SONYCCD
Sistema DSPSONY HQ1SONY DSP chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:795H x 597VNTSC:811H x 509VPAL:500H x 582VNTSC:510H x 492V
Res. horizontál540TVL420TVL
Iluminación máx.0.05 LUX/F1.2 0.5LUX/F1.20.02 LUX
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB/ATW/USRS
Velocidad disparo1/50-1/10000sec
Corrección gama0.45
Sistema de sinc.Interna
Lentes4.3mm Pinhole lens/6mm Board Lens
Fuente alimentaciónDC12V ± 1V/150mA
Temp. en operación-10°C - +50°C
Dimensiones108W x 82H
Peso neto170g
MODELOMF-425CS
Disp. de imágen1/4" SONY CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontal420TVL
Illuminación máx.0.5 LUX/F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes4.3mm
Fuente alimentaciónDC12V ± 1V/180mA
Temp. en operación- 10°C -1 - 50°C
Dimensiones83L x 62W x 68H mm
Peso neto90g

Provision-ISR DM-325CS - Conexión del sistema - 3

Provision-ISR DM-325CS - Conexión del sistema - 4

Provision-ISR DM-325CS - Conexión del sistema - 5

Provision-ISR DM-325CS - Conexión del sistema - 6

Especificaciones Especificaciones

MODELODM-323CS
Disp. de imágenes1/3" SONY Super HAD CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontal420TVL
Iluminación máx.0.2 LUX/F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAuto 2500-9500°K
Velocidad disparo1/50 ~ 1/120000sec
Corrección gama0,45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.6/4/6/8mm Board Lens
Fuente alimentaciónDC12V ± 1V/10 mA
Temp. en operación-10°C -1 - 50°C
MODELOMD-325CS
Disp. de imagen1/3" SONY CCD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál420TVL
Iluminación máx.0.5 Lux
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.46
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes1.78mm Fix Lens
Fuente alimentaciónDC 12V/100mA or less
Temp. en operación-10°C -1 - 50°C
Peso neto100g

Especificaciones

MODELOMW-325CSMW-425CS
Disp. de imágenes1/3" SONY Super HAD1/4" SONY Super HAD
Sistema DSPSONY DSP Chipset
Sistema de videoPAL/NTSC
Pixels efectivosPAL:500H x 582V / NTSC:510H x 492V
Res. horizontál420TVL
Iluminación máx.0.01 Lux/F1.2 0.5 Lux/F1.2
Rango S/N48db(AGC OFF)
Salida videoComposite 1.0Vp-p at 75ohm
Balance de blancosAWB On (ATW Off Push) Switchable
Velocidad disparo1/50 - 1/120000sec
Corrección gama0.45
Sistema de sinc.Interna
Control auto irisVideo/DC Cambiable
Lentes3.7mm Pin-Hole
Fuente alimentaciónDC 12V/100mA
Temp. en operación- 10°C -1 - 50°C
Dimensiones15 x 15 mm 12 x 12 mm

Notes / Notas

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : Provision-ISR

Modelo : DM-325CS

Categoría : Camara de seguridad
