| Tipo de Producto | Cámara de Seguridad |
| Marca | Provision-ISR |
| Modelo | BX-352CS |
| Sensor de Imagen | 1/3" SONY Super HAD CCD |
| Sistema DSP | SONY HQ1 |
| Sistema TV | PAL / NTSC (conmutable) |
| Píxeles Efectivos | PAL: 795(H) x 596(V), NTSC: 811(H) x 508(V) |
| Resolución Horizontal | 540 TVL |
| Iluminación Mínima | 0.02 Lux (F1.2) |
| Relación S/N | 48 dB (AGC OFF) |
| Salida de Video | Compuesta 1.0 Vp-p a 75 Ohm |
| Balance de Blancos | Automático (AWB) |
| Obturador Electrónico | 1/50 - 1/120,000 seg |
| Corrección Gamma | 0.45 |
| Sistema de Sincronización | Interno |
| Control de Iris Automático | DC / Video conmutable |
| Montura de Lente | C/CS |
| Fuente de Alimentación | DC 12V ± 1V (opcional dual DC12V/AC24V) |
| Consumo de Energía | Aprox. 180 mA |
| Temperatura de Operación | -10°C a 50°C (14°F a 122°F) |
| Dimensiones (L x A x A) | 105 x 66 x 52 mm |
| Peso Neto | 320 g |
| Características Principales | Fácil instalación, alta sensibilidad, baja iluminación, CCD de larga vida, chip de procesamiento SONY |
| Mantenimiento | Limpiar la lente con un paño suave y alcohol; evitar tocar el CCD |
| Precauciones de Seguridad | Usar la alimentación correcta; solo técnicos profesionales deben abrir la cámara; desconectar la alimentación si ocurren errores; evitar humedad, lluvia, polvo |
| Tipos de Carcasa | Caja B, D, H (diferentes factores de forma) |
Preguntas frecuentes - BX-352CS Provision-ISR
Preguntas de los usuarios sobre BX-352CS Provision-ISR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Camara de seguridad en formato PDF gratis! Encuentra tus instrucciones BX-352CS - Provision-ISR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BX-352CS de la marca Provision-ISR.
MANUAL DE USUARIO BX-352CS Provision-ISR
ES Manual en Español 12
NotA: Solo técnicos profesionales pueden abrir las cubiertas frontal o posterior de esta cámara.
Note:
Para prevención de choques electricos o fuego, por favor use la corriente apropiada, acorde con el manual.
1
General
Gracias por utilizar nuestros productos. Antes de usar, por favor lea atentamente este manual para garantizar el correcto uso de los mismos. Por favor, guarde el manual correctamente para uso futuro. Esta serie de cámaras tienen un CCD de alta sensibilidad como sensor de imagen, todos los circuitos tienen una larga vida útil y alta fiabilidad. Una excelente imagen que sera la mejor elección para su cámara.
Características principales
- Fácil de instalar y ensamblar.
- Alta resolución, alta sensibilidad y alto rango s/n.
3.Baja iluminación, alta calidad de imágenes.
4.El sensor CCD prolonga la vida útil de la cámara. - Con DSP y chip CCD SONY, imagen clara y estable.
Precauciones
- No instale la cámara en lugares donde la temperatura es mayor a 50°C o inferior a -10°C.
- No toque la superficie del CCD con el dedo. Si es necesario limpiar, use un trapo suave con un poco de alcohol.
- No instalar en lugares altamente húmedos, puede causar serios daños en la imágenes.
- Cuidar de que no reciba golpes fuertes o se caiga.
- No exponer la cámara frente a luz fuerte, esto puede dañar el CCD.
- No exponga la cámara a un ambiente polvoriento o lluvioso.
- Es sumamente importante usar la electricidad correcta (DC12V) para la cámara.
- Solo personal profesional y calificado tecnicamente puede instalar y probar esta cámara.
- Durante el uso, si alguna falla ocurre, corte la corriente inmediata mente y contacte a su distribuidor local.

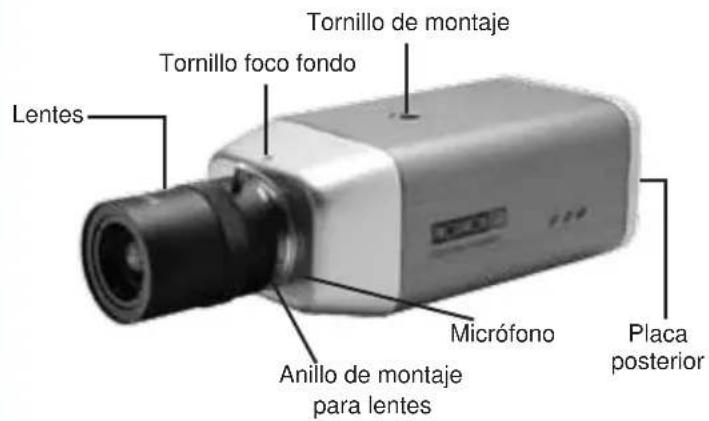

Estructura y componentes
- Carcasa B
Placa posterior

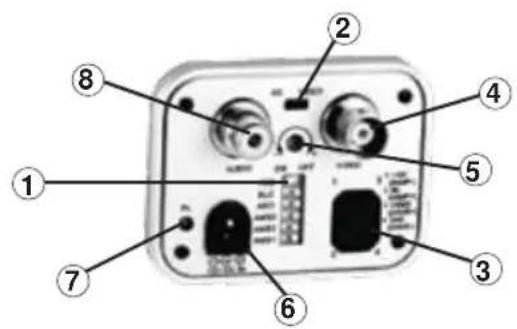

Estructura y componentes
- Carcasa D
Placa posterior
③ En la carcasa de la cámara

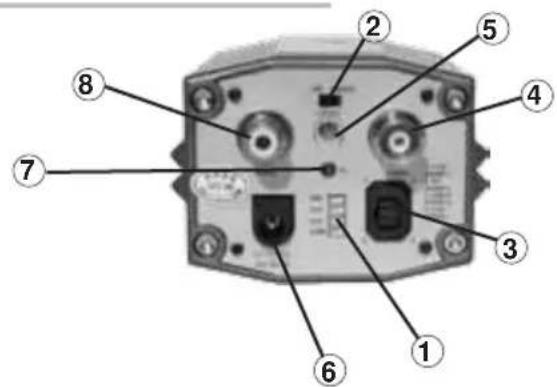

Estructura y componentes
- Carcasa H
Placa posterior
① Interruptor electrónico
IRIS- Velocidad electronica del obturador - default AUTO
On- Obturador electronico automático entre 1/5-1/10000
Off- Obturador electronico fijo para 1/50
BLC- Compensación de contraluz - default OFF
Ajusta la imagen para compensar las zonas que están ensombrecidas causado por las áreas brillantes.
AGC- Control de auto-ganancia - default ALTA
Aumento de la señal de video cuando hay baja cantidad de luz para lograr una mejor imagen.
AWB- Balance automático de blancos - Siempre ON
② Interruptor DC/VIDEO
③ Enchufe para lentes con Iris automático
④ Salida de Video
⑤ Botón para nivelar lente
⑥ Entrada de corriente
⑦ Luz indicadora de poder
⑧ Entrada de audio
Pasos de Operación
(1) Confirme que el suministro de energía es el correcto.
(2) Instale el lente elegido en el "Anillo de montaje". En caso de ser lentes con Iris automático conecte el cable en el "enchufe para lentes con Iris automático".
(3) Conecte la "Salida de Video" ④ de la cámara al monitor u otro equipo de video (DVR) con un cable de 75 ohm (RG59).
(4) Cuando use lentes de Iris automático, Asegúrese de que el "Interruptor de disparo electrónico" ① este en Iris "ON". (a) si el lente funciona con DC, el "DC/VIDEO" ② debe star en DC, el efecto óptimo de la imágenes puede ser logrado ajustando el "botón de nivel" ⑤.
(b) Si el lente es manejado por el VIDEO, el interruptor "DC/VIDEO" ② debe estar en la posision de VIDEO.
(5) Conecte la corriente
(a) Carcasa B- usa plug directo y luego de conectarlo la "Luz indicadora de poder"⑦ se enciende, hasta este punto el monitor muestra la imagen tomada.
(b) Carcasas D/H- el poder se conecta mediante dos cables. verifique que conecto el cable en el punto correcto "+" / "-"
(6) Ajuste el Zoom y el foco del lente para obtener la imágen optima.
(7) Foco de fondo-
El foco de fondo es ajustado al salir de fabricación; por lo tanto, no se necesitan mas ajustes. Sin embargo en el caso que no pueda optimizar el foco por el lente desatornille el "tornillo de foco de fondo", gire el "anillo de montaje del lente" hacia los lados hasta que la imágenes sea clara. luego regrese el "tornillo de montaje del lente".
Apertura Automática
Equipado con apertura automática de lentes. La definicion de los pines del cable de control son los siguientes (ejemplo en la grafica de parte posterior)
| SN | Control de Video | Control de poder |
| 1 | +12V | DAMP- |
| 2 | NC | DAMP+ |
| 3 | VIDEO | DRIVE+ |
| 4 | GND | DRIVE- |
18
ESES
Conexión del sistema

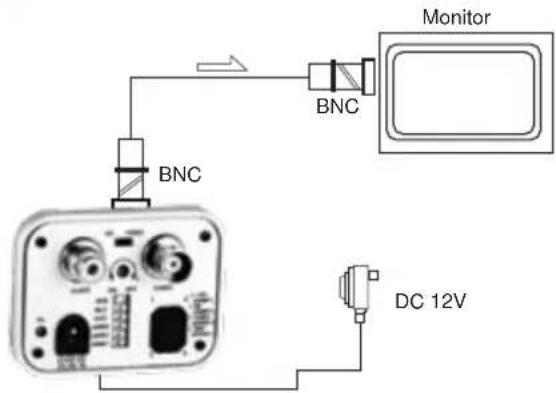

① Uso de una cámara y un monitor
②Uso de varias Cámaras y un Monitor
Especificaciones Especificaciones
| MODELO | BX-325CS | BX-425CS |
| Disp. de imágenes | 1/3" SONY Super HAD 1/4" | SONY Super HAD |
| Sistema DSP | SONY DSP Chipset | |
| Sistema de video | PAL/NTSC | |
| Pixels efectivos | PAL:537 (H) ×597 (V) NTSC:537 (H) ×505 (V) | |
| Res. horizontal | 420TVL | |
| Illuminación máx. | 0.5 LUX/F1.2 | |
| Rango S/N | 48db(AGC OFF) | |
| Salida video | Compuesta 1 0Vp-p at 75ohm | |
| Balance de blancos | AWB ON (ATW OFF PUSH) Cambiable | |
| Velocidad disparo | 1/50 ~ 1/120000sec | |
| Corrección gama | 0 45 | |
| Sistema de sinc. | Interno | |
| Control auto iris | Video/DC Cambiable | |
| Lentes | C/CS | |
| Fuente alimentación | DC12V ± 1V/180mA | |
| Temp. en operación | 10 C -1 - 50 C | |
| Dimensiones | 110L x 60W x 55H mm | |
| Peso neto | 330g | |
| MODELO | BX-352CS | BX-322CS |
| Disp. de imágen | 1/3" SONY Super HAD | |
| Sistema DSP | SONY HQ1 | SONY DSP Chipset |
| Sistema de video | PAL/NTSC | |
| Pixels efectivos | PAL:795(H)x596(V)NTSC:811(H)x508(V) | PAL:537(H)x597(V)NTSC:537(H)x505(V) |
| Res. horizontál | 540TVL | 420TVL |
| Iluminación máx. | 0.02 LUX/F1.2 | 0.05 LUX/F1.2 |
| Rango S/N | 48db(AGC OFF) | |
| Salida video | Compuesta 1 0Vp-p at 75ohm | |
| Balance de blancos | AWB | |
| Velocidad disparo | 1/50 - 1/120000sec | |
| Corrección gama | 0 45 | |
| Sistema de sinc. | Interno | |
| Control auto iris | Video/DC Cambiable | |
| Lentes | C/CS | |
| Fuente alimentación | DC 12V or DC 12V/AC24V Voltage Dual (Opcional) | |
| Temp. en operación | 10 C → - 50 C | |
| Dimensiones | 105L x 66W x 52H mm | |
| Peso neto | 320g | |
Especificaciones
| MODELO BX-351CS | |
| Disp. de imágenes | 1/3" SONY Super HAD |
| Sistema DSP | HITACHI DSP Chipset |
| Sistema de video | PAL/NTSC |
| Pixels efectivos | PAL:795(H)x596(V) / NTSC:811(H)x508(V) |
| Res. horizontal | 540TVL High resolution. |
| Iluminación máx. | 0.001 LUX/F1.2 |
| Rango S/N | 48db(AGC OFF) |
| Salida video | Compuesta 1 0Vp-p at 75ohm |
| Balance de blancos | AWB |
| Velocidad disparo | 1/50 ~ 1/10 0000sec |
| Corrección gama | 0 45 |
| Sistema de sinc. | Interno |
| Control auto iris | Video/DC Cambiable |
| Lentes | C/CS |
| Fuente alimentación | DC 12V or DC12V/AC24V Voltage Dual (Opcional) |
| Temp. en operación | 10 C -1 -55 C |
| Dimensiones | 105L x 66W x 52H mm |
| Peso neto | 320g |
Marca : Provision-ISR
Modelo : BX-352CS
Categoría : Camara de seguridad
