Tipo de producto	Cámara de seguridad IP tipo bala
Resolución	2 MP (1920×1080)
Lente	2.8 mm, ángulo de visión de 90°
Visión nocturna	LED IR de largo alcance hasta 30 metros
Alimentación	DC 12V o PoE (IEEE 802.3af)
Consumo de energía	Máximo 6 W
Conectividad	Ethernet RJ45 10/100 Mbps
Protocolos compatibles	ONVIF, IPv4, HTTP, RTSP, FTP, SMTP
Funciones inteligentes	Detección de movimiento, grabación en tarjeta SD (hasta 128 GB), audio bidireccional
Dimensiones	70 mm (diámetro) × 180 mm (largo)
Peso	0.5 kg
Material	Carcasa de metal y plástico
Clasificación IP	IP67 (resistente al polvo y agua)
Resistencia a impactos	IK10 (resistente a vandalismo)
Temperatura de funcionamiento	-30°C a 60°C
Garantía	2 años
Mantenimiento y limpieza	Limpiar la lente con un paño suave y seco; evitar el uso de productos químicos; revisar periódicamente las conexiones
Seguridad	Contraseña de administrador, cifrado HTTPS, actualización de firmware vía web
Piezas y reparabilidad	No contiene piezas reparables por el usuario; contactar con servicio técnico autorizado
Información general	Marca: Provision-ISR, Modelo: I3-325CSVF, Manual disponible en formato PDF en notice-facile.com

Preguntas frecuentes - I3-325CSVF Provision-ISR

¿Cómo restablecer la cámara a los ajustes de fábrica?

Para restablecer la cámara a los valores de fábrica, presione y mantenga pulsado el botón de reset (ubicado en la parte posterior del dispositivo) durante 10 segundos con la cámara encendida. Oirá un sonido de confirmación. Luego, la cámara se reiniciará con la configuración predeterminada.

¿Se puede acceder a la cámara desde internet de forma remota?

Sí, puede acceder a la cámara de forma remota configurando el reenvío de puertos en su router o utilizando el servicio P2P de Provision-ISR. Asegúrese de que la cámara esté conectada a la red y configure la función DDNS o use la aplicación móvil Provision-ISR View para acceso remoto sencillo.

¿Qué tipo de tarjeta SD es compatible y hasta qué capacidad?

La cámara admite tarjetas microSD de hasta 128 GB, clase 10 o superior. Se recomienda formatear la tarjeta en la propia cámara desde el menú de configuración para garantizar un rendimiento óptimo.

¿Cómo configurar la detección de movimiento?

Ingrese a la interfaz web de la cámara, vaya a la sección 'Eventos' o 'Detección de movimiento'. Active la función y dibuje las áreas de detección en la imagen. Puede ajustar la sensibilidad y programar horarios. También puede configurar alertas por correo electrónico o FTP.

¿La cámara es compatible con NVR de otras marcas?

Sí, la cámara soporta el estándar ONVIF, lo que permite la compatibilidad con NVR de otras marcas que también sean ONVIF. Sin embargo, algunas funciones avanzadas pueden no estar disponibles; se recomienda usar un NVR Provision-ISR para una integración completa.

¿Cómo instalar físicamente la cámara en exteriores?

Utilice el soporte incluido para fijar la cámara a una pared o techo. Asegúrese de que la superficie sea sólida. Pase el cable Ethernet a través del soporte y conecte el conector RJ45. Ajuste la posición de la cámara según el ángulo deseado y apriete los tornillos de fijación.

¿Qué hacer si la imagen nocturna es borrosa?

Verifique que el lente esté limpio sin polvo ni manchas. Asegúrese de que no haya obstrucciones frente a los LEDs IR. También puede ajustar el enfoque manualmente (si su modelo lo permite) o modificar la configuración de exposición en el menú de imagen.

¿Cómo actualizar el firmware de la cámara?

Descargue el archivo de firmware más reciente desde el sitio web de Provision-ISR. Ingrese a la interfaz web de la cámara, vaya a 'Mantenimiento' o 'Actualización de firmware'. Seleccione el archivo descargado y haga clic en 'Actualizar'. No apague la cámara durante el proceso.

¿La cámara tiene audio bidireccional?

Sí, el modelo I3-325CSVF cuenta con micrófono y altavoz integrados para comunicación bidireccional. Puede hablar y escuchar a través de la aplicación o mediante el software de gestión. Asegúrese de tener activada la función de audio en la configuración.

¿Qué debo hacer si la cámara no enciende?

Verifique la conexión de alimentación: si usa PoE, asegúrese de que el switch o inyector PoE esté funcionando. Si usa adaptador DC 12V, compruebe que el voltaje sea correcto. Revise el cable Ethernet y pruebe con otro puerto. Si el problema persiste, contacte al soporte técnico.

MANUAL DE USUARIO I3-325CSVF Provision-ISR

ES Manual en Español 12

Note:

Para prevención de choques electricos o fuego, por favor use la corriente apropiada, acorde con el manual.

1

General

Gracias por utilizar nuestros productos. Antes de usar, por favor lea atentamente este manual para garantizar el correcto uso de los mismos. Por favor, guarde el manual correctamente para uso futuro. Esta serie de cámaras tienen un CCD de alta sensibilidad como sensor de imagen, todos los circuitos tienen una larga vida útil y alta fiabilidad. Una excelente imagen que sera la mejor elección para su cámara.

Características principales

1. Fácil de instalar y ensamblar.
2. Alta resolución, alta sensibilidad y alto rango s/n.
   3.Baja iluminación, alta calidad de imágenes.
3. El sensor CCD prolonga la vida útil de la cámara.
4. Con DSP y chip CCD SONY, imagen clara y estable.

Precauciones

1. No instale la cámara en lugares donde la temperatura es mayor a 50°C o inferior a -10°C.
2. No toque la superficie del CCD con el dedo. Si es necesario limpiar, use un trapo suave con un poco de alcohol.
3. No instalar en lugares altamente húmedos, puede causar serios daños en la imágenes.
4. Cuidar de que no reciba golpes fuertes o se caiga.
5. No exponer la cámara frente a luz fuerte, esto puede dañar el CCD.
6. No exponga la cámara a un ambiente polvoriento o lluvioso.
7. Es sumamente importante usar la electricidad correcta (DC12V) para la cámara.
8. Solo personal profesional y calificado tecnicamente puede instalar y probar esta cámara.
9. Durante el uso, si alguna falla ocurre, corte la corriente inmediata mente y contacte a su distribuidor local.

Estructura y componentes

AES Botón de Auto Obturador Electrónico (Auto)

BLC Compensación de contraluz (Auto)

AGC Control de auto-ganancia (Auto)

AWB Balance automático de blancos (Auto)

Cable de Video:

①Entrada de corriente
②Salida de Video

Pasos de operación

(1) Confirme que el suministro de energía es el correcto; Conecte ① la entrada de corriente al adaptador.
(2) Conecte la "Salida de Video" ② de la cámara al monitor u otro equipo de video (DVR) con un cable de 75 ohm (RG59).

14

Conexión del sistema

① Uso de una cámara y un monitor.


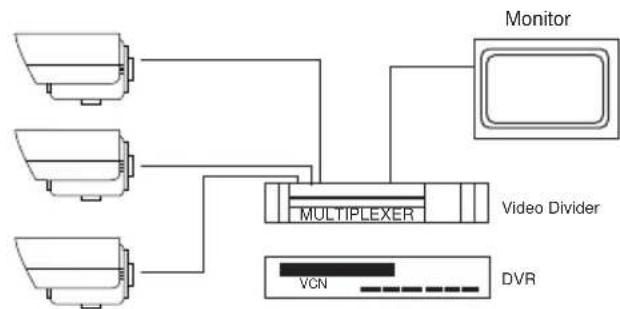

②Uso de varias cámaras y un monitor.

Especificaciones

MODELO	I1-325CS	I1-328CP I1-428CP
Disp. de imágen	1/3" SONY Super HAD	1/3" SHARP CCD	1/4" SHARP CCD
Sistema DSP	SONY DSP Chipset	SHARP DSP Chipset
Sistema de video	PAL/NTSC
Pixels efectivos	PAL:500H x 582V / NTSC:510H x 492V
Res. horizontál	420TVL
Iluminación min.	0.5 Lux(0 Lux IR On)	0.8 Lux (0 Lux IR On)
Rango S/N	48db(AGC OFF)
Salida video	Compuesta 1.0Vp-p at 75ohm
Balance de blancos	AWB
Contról de ganancia	Ajustable
Comp. contraluz	Ajustable
Velocidad disparo	1/50 - 1/120000sec
Corrección gama	0.45
Sistema de sinc.	Interno
LEDS Infra Rojos	12PSC
Lentes	3.6mm
Distancia del Infrarrojo	10m
Fuente alimentación	DC12V / 110mA
Temp. en operación	-10°C -- 50°C
Dimensiones	76.5L x 60W x 53.5H mm
Peso neto	460g

16

Especificaciones

MODELO	I1-322CP
Disp. de imágen	1/3" CCD
Sistema DSP	PROVISION DSP Chipset
Sistema de video	420TVL
Pixels efectivos	PAL:537H x 597V / NTSC:537H x 505V
Res. horizontal	420TVL
Iluminación min.	0.5 Lux (0 Lux IR On)
Lentes	4/6mm
Rango S/N	Más de 48dB
Velocidad disparo	1/60(1/50)~1/100,000 sec
Corrección gama	0.45
Contról de ganancia	Auto
Balance de blancos	Auto
Sistema de sinc.	Interno
Salida video	1.0Vp p Señal de video compuesta 75 Ω
LEDS Infra Rojos	12PSC / 10m
Contról de infrarrojos	Día/Noche contról off/on Automatico
Onda del Infrarrojo	850nm
Temp. en operación	-10° to 50°
Fuente alimentación	DC12V / 350mA
Dimensiones	66 x 140 x 85mm
Peso neto	560g

Especificaciones

MODELO	I2-322CP
Disp. de imágen	1/3" CCD
Sistema DSP	PROVISION DSP Chipset
Sistema de video	420TVL
Pixels efectivos	PAL:537H x 597V / NTSC:537H x 505V
Res. horizontal	420TVL
Illuminación min.	0.5 Lux (0 Lux IR On)
Lentes	4/6mm
Rango S/N	Más de 48dB
Velocidad disparo	1/60(1/50)~1/100.000 sec
Corrección gama	0.45
Contról de ganancia	Auto
Balance de blancos	Auto
Sistema de sinc.	Interno
Salida video	1.0Vp p Señal de video compuesta 75 Ω
LEDS Infra Rojos	24PSC / 25m
Contról de infrarrojos	Día/Noche contról off/on Automatico
Onda del Infrarrojo	850nm
Temp. en operación	-10° to 50°
Fuente alimentación	DC12V / 350mA
Dimensiones	66 x 140 x 85mm
Peso neto	560g

Especificaciones

MODELO	I2-355CS I2-325CS
Disp. de imágen	1/3" SONY Super HAD
Sistema DSP	SONY HQ1	SONY DSP Chipset
Sistema de video	PAL/NTSC
Pixels efectivos	PAL:795H x 596VNTSC:811H x 508V	PAL:537H x 597VNTSC:537H x 505V
Res. horizontál		420TVL540TVL
Iluminación min.	0.5 Lux (0 Lux IR On)
Rango S/N	48db(AGC OFF)
Salida video	Compuesta 1 0Vp-p at 75ohm
Balance de blancos	AWB
Contról de ganancia	Ajustable
Comp. contraluz	Ajustable
Velocidad disparo	1/50 - 1/100000sec
Corrección gama	0 45
Sistema de sinc.	Interno
LEDS Infra Rojos	36PSC
Lentes	4mm/6mm
Distancia del Infrarrojo	25m
Fuente alimentación	DC12V / 350mA
Temp. en operación	10 C -- 50 C
Dimensiones	130L x 75W x 80H mm
Peso neto	640g

18

Especificaciones Especificaciones

MODELO	I3-355CSVF	I3-325CSVF
Disp. de imágen	1/3" SONY Super HAD
Sistema DSP	SONY HQ1	SONY DSP Chipset
Sistema de video	PAL/NTSC
Pixels efectivos	PAL:795H x 596VNTSC:811H x 508V	PAL:537H x 597VNTSC:537H x 505V
Res. horizontal		420TVL540TVL
Iluminación min.	0.5 Lux (0 Lux IR On)
Rango S/N	48db(AGC OFF)
Salida video	Compuesta 1.0Vp-p at 75ohm
Balance de blancos	AWB
Contról de ganancia	Ajustable
Comp. contraluz	Ajustable
Velocidad disparo	1/50 - 1/120000sec
Corrección gama	0.45
Sistema de sinc.	Interno
LEDS Infra Rojos	36PSC
Lentes	4-9mm Vari-focal
Distancia del Infrarrojo	30m
Fuente alimentación	DC12V / 110mA
Temp. en operación	-10°C -- 50°C
Dimensiones	220L x 100W x 90H mm
Peso neto	960g

MODELO	I4-355CS I4-325CS
Disp. de imágen	1/3" SONY Super HAD
Sistema DSP		SONY DSP ChipsetSONY HQ1
Sistema de video	PAL/NTSC
Pixels efectivos	PAL:795H x 596VNTSC:811H x 508V	PAL:537H x 597VNTSC:537H x 505V
Res. horizontal		420TVL540TVL
Iluminación min.	0.5 Lux (0 Lux IR On)
Rango S/N	48db(AGC OFF)
Salida video	Compuesta 1.0Vp-p at 75ohm
Balance de blancos	AWB
Contról de ganancia	Ajustable
Comp. contraluz	Ajustable
Velocidad disparo	1/50 - 1/100000sec
Corrección gama	0.45
Sistema de sinc.	Interno
LEDS Infra Rojos	64PSC
Lentes	6mm/8mm/12mm
Distancia del Infrarrojo	40m
Fuente alimentación	DC12V
Temp. en operación	-10°C -- 50°C
Dimensiones	138L x 89W x 89H mm
Peso neto	490g

Especificaciones

MODELO	I4-330DU I4-350DU
Disp. de imágen	1/3" SONY Color CCD / 1/3" SONY B/W CCD
Sistema DSP	SONY DSP Chipset
Sistema de video	PAL/NTSC
Pixels efectivos	PAL:537H x 597VNTSC:537H x 506V	PAL:795H x 595VNTSC:811H x 506V
Res. horizontál	420TVL	540TVL Color (HQ1)600TVL B/W
Iluminación min.	0.5 Lux (0 Lux IR On)
Rango S/N	48db(AGC OFF)
Salida video	Compuesta 1 0Vp-p at 75ohm
Balance de blancos	Auto Tracking White Balance
Contról de ganancia	Ajustable
Comp. contraluz	Ajustable
Velocidad disparo	1/50 ~ 1/120000sec
Corrección gama	0 45
Sistema de sinc.	Interno
LEDS Infra Rojos	30PSC / 850nM
Lentes	6mm/8mm/12mm
Distancia del Infrarrojo	45m
Fuente alimentación	DC12V / 750mA
Temp. en operación	10 C -- 50 C
Dimensiones	190L x 125W x 120H mm
Peso neto	1500g
