PW1800SPL - Limpiador de alta presion BLACK & DECKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Hidrolavadora eléctrica de alta presión
Marca / Modelo	BLACK & DECKER PW1800SPL
Alimentación eléctrica	120 V ~ 60 Hz o 220 V ~ 50/60 Hz (según la región)
Consumo de energía	1800 W
Presión de trabajo	9.5 MPa (95 bar) / 1380 psi
Presión máxima	14 MPa (140 bar) / 2030 psi
Flujo de agua (trabajo)	5.5 L/min
Flujo máximo de agua	7.33 L/min
Temperatura máxima del agua de entrada	50 °C
Peso	8.6 kg
Nivel de presión sonora (LPA)	78.77 dB(A) (K=3 dB(A))
Nivel de potencia sonora (LWA)	87 dB(A)
Nivel de vibración	3.72 m/s² (K=1.5 m/s²)
Clase de protección del motor	IPX5
Clase de aislamiento del motor	Clase F
Fuerza de retroceso de la pistola (a presión máxima)	12.64 N
Componentes clave	Lanza con boquilla ajustable, boquilla giratoria, pistola con seguro, manguera de alta presión, depósito de detergente, herramienta de limpieza de boquilla, kit de boquilla giratoria, asa, carrete de manguera
Dispositivos de seguridad	Seguro en la pistola, válvula de seguridad/válvula limitadora de presión, válvula termostática (en algunos modelos), interruptor de corriente residual recomendado (30 mA)
Uso previsto	Limpieza de vehículos, máquinas, barcos, mampostería, etc. con agua limpia y detergentes biodegradables
Mantenimiento	Limpie la boquilla y el filtro de entrada regularmente; use la herramienta de limpieza de boquillas; desatasque el motor con la herramienta si es necesario; prepare para el invierno con anticongelante
Nota de garantía	Las reparaciones deben ser realizadas por centros de servicio autorizados de BLACK+DECKER; las modificaciones anulan la garantía

Preguntas frecuentes - PW1800SPL BLACK & DECKER

¿Qué tipo de detergente puedo usar con la PW1800SPL?

Use solo detergentes biodegradables compatibles con hidrolavadoras. Evite sustancias inflamables, tóxicas o corrosivas. El depósito de detergente está diseñado para detergentes líquidos; diluya si es demasiado denso.

¿Puedo usar un cable de extensión? En caso afirmativo, ¿qué especificaciones se requieren?

Sí, pero el cable de extensión debe ser adecuado para uso en exteriores con nivel de protección IPX5. La sección transversal debe ser proporcional a la longitud (cuanto más largo, mayor sección transversal). Mantenga las conexiones secas y fuera del suelo.

¿Cómo ajusto la presión del agua?

Gire la boquilla ajustable (12) para regular el flujo y la presión del agua. Para aplicar detergente, coloque la boquilla en la posición '■'. En los modelos con regulador de presión, use la perilla para ajustar la presión de trabajo.

La bomba no alcanza la presión de trabajo. ¿Qué debo revisar?

Verifique si la boquilla está desgastada (reemplácela), el filtro de entrada de agua obstruido (límpielo), baja presión de suministro de agua (abra el grifo completamente), aire en el sistema (purgue disparando la pistola sin motor), o posición incorrecta de la boquilla ajustable.

¿Cómo limpio la boquilla y los filtros?

Desconecte la lanza y use la herramienta de limpieza (7) para eliminar residuos del orificio de la boquilla. Inspeccione y limpie el filtro de entrada (15) y el filtro de detergente antes de cada uso. Enjuague con agua limpia si es necesario.

¿Cuál es la temperatura máxima del agua que puedo usar?

La temperatura máxima del agua de entrada es de 50 °C. Usar agua más caliente puede dañar la bomba y anular la garantía. Si el agua supera el límite seguro, la válvula termostática (si está instalada) descargará agua caliente y aspirará agua fría.

¿Cómo almaceno la hidrolavadora para el invierno?

Desconecte la alimentación y el agua, descargue la presión residual, drene y lave el depósito de detergente. Trate la unidad con anticongelante no corrosivo y no tóxico y lubrique los anillos tóricos. Almacene en un lugar seco y libre de heladas.

El motor zumba pero no arranca. ¿Cuál podría ser la causa?

Verifique si hay suministro de energía insuficiente (coincidencia de voltaje), caída de voltaje debido a un cable de extensión largo, o un motor atascado por inactividad prolongada. Intente desatascar el motor usando la herramienta desde el orificio de acceso trasero (en modelos con esta característica). Si el problema persiste, comuníquese con un centro de servicio autorizado.

¿Puedo usar la hidrolavadora para limpiar motores de automóviles?

Sí, pero solo si el agua sucia se desecha de acuerdo con las regulaciones locales. Asegúrese de que los componentes eléctricos estén protegidos contra el rocío de agua. Evite usar la boquilla giratoria en partes sensibles como pintura, neumáticos o componentes presurizados.

¿Qué debo hacer si la manguera de alta presión tiene una fuga?

No use el aparato si la manguera está dañada (podría reventar). Reemplace la manguera con una pieza original de BLACK+DECKER. Verifique que todos los accesorios de la manguera estén apretados. Si la fuga proviene de los sellos dentro de la bomba, haga que los reemplace un centro de servicio autorizado.

MANUAL DE USUARIO PW1800SPL BLACK & DECKER

ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

ADVERTÊNCIA: LEIA ESTAS INSTRUÇÕES ANTES DE USAR O PRODUTO.

Nota: Los diagramas son referenciales, el producto puede cambiar en su apariencia o especificación sin previo aviso.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA, comuníquese antes a las oficinas locales o con el Centro de Servicio BLACK+DECKER más cercano a usted.

CONSERVE ESTAS INSTRUCCIONES

La máquina que usted ha comprado presenta un elevado nivel tecnológico, está fabricada por una de las empresas con mayor experiencia en el sector de las bombas de alta presión. Para que pueda obtener las mejores prestaciones de esta máquina, hemos redactado el presente manual que le rogamos lea con atención y tenga en cuenta siempre que utilice la máquina. Felicitándole por su elección, le deseamos un buen trabajo.

NORMAS GENERALES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD

¡Atención! Lea todas las advertencias e instrucciones de seguridad. En caso de n respetarse las advertencias e instrucciones indicadas a continuación, podría producirse una descarga eléctrica, incendio y/o lesión grave.

Advertencia! "Se deben de utilizar las mangueras nuevas suministradas en el producto y no deben de reutilizarse las mangueras usadas"

Conserve todas las advertencias e instrucciones para su posterior consulta. El término empleado en las advertencias indicadas a continuación se refiere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por pila (sin cable).

1. Lo que no hay que hacer
   a. Peligro de explosión o de envenenamiento.

No utilizar la máquina con líquidos inflamables, tóxicos o cuyas características sean incompatibles con su correcto funcionamiento.

b. Peligro de lesiones. No dirigir el chorro de agua contra personas o animales.
c. Peligro de electrocución. No dirigir el chorro de agua contra la máquina misma ni tampoco contra componentes o equipos eléctricos de ningún tipo.
d. Peligro de cortocircuito. Si llueve, no utilizar nunca la máquina al aire libre.
e. Peligro de accidente. No permitir que personas no preparadas o niños utilicen el equipo.
f. Peligro de electrocución. No tocar el enchufe ni la toma de corriente con las manos mojadas.
g. Peligro de electrocución y cortocircuito. No utilizar la máquina si el cable eléctrico está dañado.
h. Peligro de reventamiento. No utilizar la máquina si la manguera del agua de alta presión está dañado.
i. Peligro de accidente. No bloquear la palanca de la pistola en posición de funcionamiento.

j. Peligro de accidente. Controlar que la máquina posea la placa de matrícula con los datos; en caso contrario, advertir al revendedor. Las máquinas sin placa no tienen que utilizarse nunca ya que son anónimas y potencialmente peligrosas.
k. Peligro de explosión. No manipular ni variar el calibrado de la válvula de regulación.
I. Peligrosa alteración del funcionamiento. No modificar el diámetro original del chorro del cabezal.
m. Peligro de accidente. No dejar la máquina sin vigilancia.
n. Peligro de cortocircuito. No desplazar la máquina tirando del cable eléctrico.
o. Evitar el tránsito de vehículos sobre el manguera de alta presión.

1. Lo que hay que hacer

a. Peligro de cortocircuito. Todas las partes conductoras de corriente tienen que protegerse contra chorros de agua.
b. Peligro de sufrir un choque eléctrico. Conectar la máquina únicamente a una fuente de electricidad adecuada y conforme según lo establecido por las normas vigentes.

▶ El funcionamiento con un interruptor diferencial de seguridad, ofrece una protección personal suplementaria (30mA).

c. Peligro de lesiones. La alta presión puede provocar el rebote de algunos elementos. Por lo tanto, es necesario usar vestidos y gafas de protección.
d. Peligro de puesta en marcha accidental.

Antes de efectuar trabajos en la máquina, hay que desenchufarla.

e. Peligro de lesiones. Debido al retroceso, cuando se tira de la palanca hay que empuñar enérgicamente la pistola.
f. Peligro de contaminación. Respetar las instrucciones de la empresa local de distribución del agua. Según la norma DIN 1988, la máquina se puede conectar directamente a la red pública de distribución de agua potable sólo si en el tubo de alimentación hay un dispositivo antirretorno con vaciado. El agua que fluye a través de la unidad se considera no potable.
g. Peligro de accidente. El mantenimiento y/o reparación de los componentes eléctricos tienen que ser efectuados sólo por personal espacializado y autorizado por BLACK+DECKER para que la garantía tenga efecto. Si el cable de alimentación esta dañado lo debe reemplazar el fabricante o su representante o una persona igualmente calificada para evitar peligro. Si el cable es reemplazado por una persona igualmente calificada pero no autorizada por Black & Decker, la garantía no tendrá efecto.
h. Peligro de lesiones. Descargar la presión residual antes de desconectar el tubo de la máquina.
i. Peligro de accidente. Controlar periódicamente

la máquina y antes de usarla; en especial verificar el apriete de los tornillos y el buen estado de los componentes de la máquina. Verificar que no haya piezas rotas o desgastadas.

j. Peligro de reventamiento y de electrocución.

Utilizar sólo detergentes compatibles con los materiales del revestimiento del manguera de alta presión y con el cable eléctrico.

k. Peligro de lesiones. Mantener a las personas y a los animales a una distancia mínima de seguridad de 15m.

3. Usos no permitidos

Se prohíbe su uso a personas inexpertas o que no hayan leído o no hayan comprendido las instrucciones presentadas en el manual.
- Está prohibido alimentar la máquina con líquidos in amables, explosivos o tóxicos.
- Está prohibido utilizar la máquina en ambiente de atmósfera potencialmente inflamable o explosiva.
- Está prohibido utilizar accesorios no originales o no específicos para el modelo.

⚠️ ¡Advertencia! Está prohibido efectuar alteraciones de la máquina. La ejecución de modificaciones, provoca la invalidación de la Declaración de Conformidad y exime al fabricante de toda responsabilidad civil y penal.

Aviso! Cables de extensión inadecuados pueden ser peligrosos. Si utiliza un cable alargador, deberá ser adecuado para el uso al aire libre y la conexión tiene que mantenerse seca y alejada del suelo. Se recomienda que esto se logre por medio de un carrete de cable, que ayuda que la toma este al menos 60 mm por encima del suelo.

4. Servicio técnico

a. Haga reparar su máquina eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales.

Solamente así se garantiza la seguridad de la máquina eléctrica.

5. Seguridad eléctrica

La herramienta lleva un doble aislamiento; por lo tanto no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda al valor indicado en la placa de características.

¡Advertencia! Si el cable de alimentación esta dañado lo debe reemplazar el fabricante o su representante o una persona igualmente calificada para evitar peligro. Si el cable es reemplazado por una persona igualmente calificada pero no autorizada por BLACK+DECKER, la garantía no tendrá efecto.

⚠ ¡Aviso! Cuando deje la máquina sin vigilancia, desconecte siempre la alimentación apagando el interruptor.

1. Etiquetas sobre la herramienta. La etiqueta de su herramienta puede incluir los siguientes símbolos:

Lea el manual de instrucciones

Peligro de explosión

Peligro de ser golpeado por objetos que rebotan

Peligro de envenenamiento

Peligro de electrocución o cortocircuito

Use protección ocular

Peligro de lesión

Peligro de cortocircuito

Use ropa adecuada

..... Construcción Clase II

V ..... Voltios

min ..... minutos

... Símbolo de Alerta Seguridad

A ..... Amperes

\~ ..... Corriente Alterna

Advertencia! Señales de información. Respetar las indicaciones de las placas que se encuentran aplicadas en la máquina. Verificar que estén siempre presentes y que sean perfectamente legibles; en caso de ser necesario, sustituirlas sin mod car la posición original.

INFORMACIONES TÉCNICAS

USO PREVISTO

La máquina, prevista para uso individual, está destinada a la limpieza de vehículos, máquinas, embarcaciones menores, obras de albañilería, etc., a fin de eliminar la suciedad con agua limpia y detergentes químicos biodegradables.

El lavado de motores de vehículos está permitido sólo a condición de que el agua sucia sea eliminada según lo establecido por las normas vigentes.

▶ Temperatura agua en entrada: Véase placa de matrícula con los datos que se encuentra aplicada en la máquina.
▶ Presión agua de entrada: Inferior a 10 bares.
▶ Temperatura ambiente de funcionamiento: Superior a 0 °C.

La máquina cumple con lo establecido por la norma IEC.

OPERADOR

Para identificar al operador encargado del uso de la máquina (profesional o no profesional) véase el icono representado en la portada.

PARTES PRINCIPALES (Fig. A)

La máquina se entrega parcialmente desmontada dentro de un embalaje de cartón.

1. Cabezal regulable
2. Lanza
3. Pistola con seguro
4. Cable eléctrico con enchufe (si está previsto)
5. Tubo alta presión
6. Depósito detergente (si está previsto)

7. Herramienta de limpieza cabezal

8. Kit boquilla giratoria

9. Mango
10. Enrolla-tubo

⚠️ ¡Advertencia! Dispositivos de seguridad: No alterar ni modificarcar la calibración de la válvula de seguridad.

Válvula de seguridad y limitadora de presión:

▶ La válvula de seguridad también es limitadora de presión. Al cerrarse la pistola se abre la válvula y se obtiene la recirculación a través de la aspiración de la bomba o bien se descarga en el suelo.
▶ Válvula termostática (si está prevista)

Si la temperatura del agua supera el valor previsto por el fabricante, la válvula termostática descarga el agua caliente y aspira una cantidad de agua fría igual a la cantidad de agua evacuada hasta restablecerse la temperatura requerida.

▶ Dispositivo de seguridad (11): Impide la salida accidental del chorro de agua.

INSTALACIÓN (Fig. B) MONTAJE

⚠️ ¡Advertencia! Todas las operaciones de instalación y montaje deben ser efectuadas con la máquina desconectada de la red eléctrica.

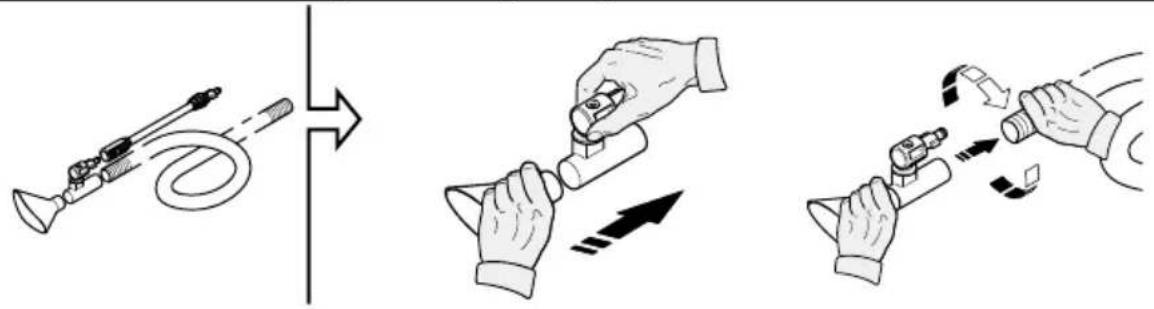

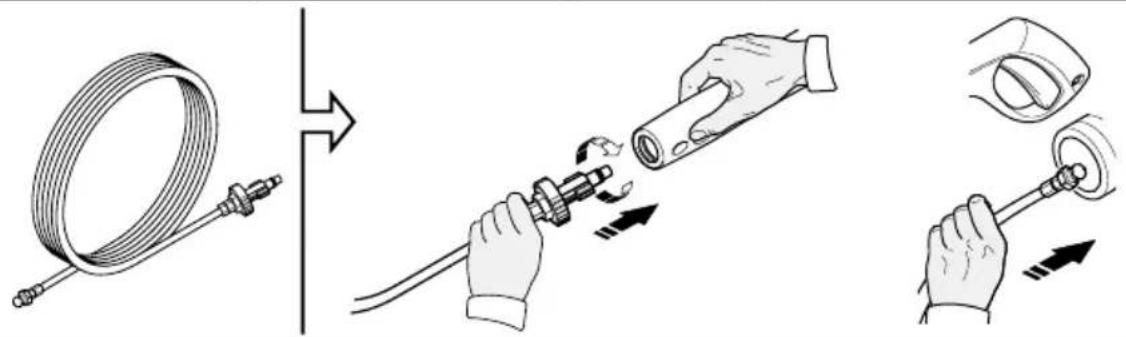

Respecto de la secuencia de montaje vea, Fig. B.

Montaje de la boquilla giratoria (Para los modelos que disponen de ella)

El kit boquilla giratoria garantiza una mayor potencia de lavado. El uso de la boquilla giratoria puede coincidir con una caída de la presión del 25% respecto de la presión obtenida con el cabezal regulable.

En todo caso su uso permite suministrar una mayor potencia de lavado gracias al efecto giratorio que imprime al chorro de agua.

Enlace eléctrico

Atención! Controlar que la red eléctrica presente el mismo voltaje y frecuencia (V/Hz) que se indican en la placa de identificación Fig. B8. Conectar la máquina a una red eléctrica provista de contacto de tierra eficiente y de protección diferencial (30mA) que interrumpa la alimentación eléctrica en caso de cortocircuito.

Uso de alargadores: Utilizar como alargadores cables y enchufes con grado de protección "IPX5". La sección de los cables alargadores debe ser proporcional a su longitud; en efecto, a mayor longitud debe corresponder una mayor sección.

Enlace hídrico

Atención! Aspirar sólo agua filtrada o limpia. El grifo de toma del agua debe garantizar un suministro igual al caudal de la bomba. Colocar la máquina lo más próxima posible a la red hídrica de aprovisionamiento.

Bocas de enlace:

• Salida agua (OUTLET)
  ■ Entrada agua con filtro (INLET)

Enlace a la red hídrica pública

La máquina podrá ser conectada directamente a la red pública de distribución del agua potable sólo si en la tubería de alimentación se instala un dispositivo antirretorno con vaciado conforme con lo dispuesto por las normas vigentes. Controlar que la sección del tubo sea de al menos ∅ 13mm y que el tubo esté reforzado.

REGULACIONES (Fig. C)

▶ Regulación del cabezal (si está previsto) Intervenir en el cabezal (12) para regular el chorro de agua.
▶ Regulación del detergente (si está previsto) Intervenir en el regulador para dosificar la cantidad de detergente a suministrar.
Regulación del suministro de detergente (si está previsto) Disponer el cabezal regulable (12) en posición “■” para suministrar el detergente a la correcta presión.
▶ Regulación de la presión (si está previsto) Intervenir en el regulador (12) para modificar la presión de trabajo. La presión es indicada por el manómetro (si está presente).

INSTRUCCIONES DE USO (Fig. D) MANDOS

Dispositivo de arranque (Fig. D13)

Disponer el dispositivo de arranque en posición (ON/I) para:

a. Poner en funcionamiento el motor (En los modelos sin dispositivo TSS);

b. Predisponer el motor para el funcionamiento (En los modelos provistos de dispositivo TSS).

Nota: Si el dispositivo de arranque está provisto de testigo luminoso, éste deberá encenderse.

En caso de estar presentes, las posiciones "Low/High" son adecuadas para:

Low: Lavado a baja presión

High: Lavado a alta presión

Disponer el dispositivo de arranque en posición (OFF/0) para interrumpir el funcionamiento de la máquina.

Si el dispositivo de arranque está provisto de testigo luminoso, éste deberá apagarse.

▶ Palanca de mando chorro de agua (14).

Advertencia! La máquina debe funcionar apoyada sobre una supercie segura y estable, posicionada de la manera ilustrada en Fig. D.

Arranque

1. Abrir por completo el grifo de la red hídrica.
2. Quitar el seguro (11).
3. Mantener la pistola abierta durante algunos segundos y activar la máquina mediante el dispositivo de arranque (ON/I).

⚠️ ¡Advertencia! Antes de poner en funcionamiento la máquina, controlar que esté recibiendo adecuada alimentación de agua; en efecto, el uso en seco daña la máquina. No cubrir las rejillas de ventilación durante el funcionamiento.

Modelos TSS - En los modelos TSS

(Con interrupción automática de la impulsión):
a. Cerrando la pistola, la presión dinámica apaga automáticamente el motor eléctrico (vease Fig. D); b. Abriendo la pistola, la caída de presión enciende automáticamente el motor y la presión se restablece con un pequeñísimo retardo;
c. Para un correcto funcionamiento del TSS, las operaciones de cierre y apertura pistola deben efectuarse esperando entre una y otra un lapso no inferior a 4 - 5 segundos.

Al efectuar la primera puesta en funcionamiento en el caso de los modelos trifásicos para uso profesional, se la deberá poner en marcha brevemente a fin de verificar el sentido de rotación del motor. Si la rotación del ventilador del motor es antihoraria, se deberán invertir dos de las tres fases (L1, L2, L3) en el enchufe eléctrico.

Nota: Con máquina en funcionamiento, para evitar daños a la misma evítese el funcionamiento en seco y no interrumpir el chorro de agua por un período superior a 10 minutos (modelos sin dispositivo TSS).

Parada

1. Disponer el dispositivo de arranque en posición (OFF/0).
2. Abrir la pistola y descargar la presión en el interior de las tuberías.
3. Poner el seguro (11).

Reactivación

1. Desconectar el seguro (11).
2. Abrir la pistola y descargar el agua en el interior de las tuberías.
3. Disponer el dispositivo de arranque en posición (ON/I).

Puesta fuera de servicio

1. Apagar la máquina (OFF/0).
2. Extraer el enchufe de la toma.
3. Cerrar el grifo del agua.
4. Descargar la presión residual de la pistola hasta obtener la completa salida del agua a través del cabezal.
5. Vaciar y lavar el depósito del detergente al concluir el trabajo. Para lavar el depósito utilizar agua limpia en lugar del detergente.
6. Poner el seguro (11) de la pistola.

Reaprovisionamiento y uso del detergente

El detergente debe suministrarse con el cabezal regulable en posición “■” (Si está previsto).

El uso de un tubo de alta presión más largo respecto de aquel suministrado adjunto a la hidrolimpiadora o el uso de un alargador adicional del tubo puede reducir o interrumpir por completo la aspiración del detergente. Llenar el depósito con detergente de alta biodegradabilidad.

Consejos para obtener un correcto lavado

Disolver la suciedad aplicando el detergente mezclado con agua sobre la supercie seca. Sobre las supercies verticales operar desde abajo hacia arriba. Esperar durante 1 - 2 min. sin permitir que la supercie se seque. Aplicar el chorro a alta presión desde una distancia superior a 30cm, comenzando por abajo. Evítese que el enjuague escurra sobre las supercies no lavadas. En algunos casos, para remover la suciedad se requiere la acción mecánica de las escobillas de lavado. La presión alta no es siempre la mejor solución para efectuar un buen lavado, ya que puede dañar algunas superficies. Se aconseja evitar el uso del surtidor de aguja del cabezal regulable y el uso della boquilla giratoria sobre partes delicadas y pintadas y sobre componentes en presión (por ej. neumáticos, válvulas de inflado, etc.). Una eficaz acción de lavado depende en igual medida de la presión y del volumen del agua.

MANTENIMIENTO (Fig. E)

Todas las intervenciones de mantenimiento no indicadas en este capítulo deben ser efectuadas en un Centro autorizado de venta y asistencia.

▲ ¡Importante! Para garantizar la SEGURIDAD y la CONFIABILIDAD del producto, la reparaciones, el mantenimiento y los ajustes deberán efectuarse en centros de servicio autorizado u otras organizaciones de servicio calificado, que utilicen siempre refacciones idénticas.

Advertencial! Antes de efectuar cualquier intervención en la máquina se deberá extraer el enchufe desde la toma de corriente.

Limpieza del cabezal

1. Desmontar la lanza de la pistola.
2. Eliminar la suciedad presente en el agujero del cabezal utilizando para ello la herramienta (7).

Limpieza del filtro

Controlar el filtro de aspiración (15) y el filtro detergente (si está previsto) antes de cada uso y, de ser necesario, limpiarlos de la manera indicada.

Desbloqueo del motor (Si está previsto)

En caso de períodos prolongados sin funcionar, el motor podría bloquearse como consecuencia del depósito de sedimentos calcáreos. Para desbloquearlo se deberá girar el eje del motor mediante la herramienta.

Almacenamiento

Antes de efectuar el almacenamiento invernal, lubricar con el tubito de grasa (si está previsto) las juntas tóricas de la manera indicada, hacer funcionar la máquina con líquido anticongelante no agresivo ni tóxico. Almacenar el aparato en lugar seco y protegido contra el hielo.

PROTECCIÓN DEL MEDIO AMBIENTE

Separación de desechos. Este producto no debe desecharse con la basura doméstica normal. Si llega el momento de reemplazar su producto BLACK+DECKER o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.

La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas. La normativa local puede ofrecer la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a ravés del distribuidor cuando adquiere un nuevo producto.

INFORMACIÓN DE SERVICIO

Todos los Centros de Servicio de BLACK+DECKER cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Para mayor informacion acerca de nuestros centros de servicio autorizados y si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, comuniquese a su oficina local o visitenos en www.BlackandDecker-la.com

ESPECIFICACIONES PW1800SPL

	AR, B2C 220V ~ 50Hz B3	120V ~ 60Hz B2 220V	~ 60Hz BR 127V ~	60Hz
Potencia 1800W 1800W 1800W	800W
Caudal de trabajo 5,5 l/min 5,5 l/min	min 5,5 l/min 5,5 l/min
Caudal Máximo	7,33 l/min	7,33 l/min	7,33 l/min	7,33 l/min
Presión	9,5 MPa (95 bar)	9,5 MPa (95 bar)	9,5 MPa (95 bar)	9,5 MPa (95 bar)
Presión Máxima	14 MPa (140 bar)	14 MPa (140 bar)	14 MPa (140 bar)	14 MPa (140 bar)
PSI	2030	2030	2030	2030
T° Alimentación	50 °C	50 °C	50 °C	50 °C
Presión máxima de alimentación	1 MPa	1 MPa	1 MPa	1 MPa
Fuerza de retroceso de la pistola a presión máxima	12,64 N	12,64 N	12,64 N	12,64 N
Aislamiento motor	Class F	Class F	Class F	Class F
Protección motor	IPX5	IPX5	IPX5	IPX5
Nivel de presión acústica K=3 dB(A):
L_PA (EN 60704-1)	78,77 dB(A)	78,77 dB(A)	78,77 dB(A)	78,77 dB(A)
L_WA (EN 60704-1)	87 dB(A)	87 dB(A)	87 dB(A)	87 dB(A)
Vibraciones del aparato (K=1,5 m/s2)	3,72 m/s2	3,72 m/s2	3,72 m/s2	3,72 m/s2
Peso	8,6 kg	8,6 kg	8,6 kg	8,6 kg

Inconvenientes Probables Causas Solución

La bomba no alcanza la presión prescrita	Boquilla desgastada Sustituir la boquilla
	Filtro agua sucio	Limpiar el filtro (Fig. E15)
	Alimentación agua insuficiente Abrir por completo el grifo
	Aspiración de aire Controlar los racores
	Aire en la bomba	Apagar la máquina y accionar la pistola hasta obtener la salida de un chorro continuo Reencender.
	Cabezal no correctamente regulado Girar el cabezal (Fig. C12)
	Intervención válvula termostática	Esperar el restablecimiento de la correcta temperatura del agua
La pompa presenta oscilaciones evidentes de presión	Aspiración agua desde depósito externo Conectar la máquina a la red hídrica
	Temperatura excesiva agua en entrada Reducir la temperatura
	Boquilla obstruida Limpiar la boquilla (Fig. E7)
	Filtro aspiración sucio Limpiar el filtro (Fig. E15)
El motor “zumba” pero no se enciende	Tensión de red insuficiente	Controlar que la tensión de red corresponda a aquélla de la placa (Fig. B)
	Pérdida de tensión debida al uso de alargador	Controlar las características del alargador
	Parada prolongada de la máquina	Consultar un Centro de Asistencia Técnica autorizado
	Problemas en el dispositivo TSS	Consultar un Centro de Asistencia Técnica autorizado
El motor eléctrico no se enciende	Ausencia de tensión	verificar la presencia de tensión en la red y controlar que el enchufe esté correctamente introducido (*)
	Problemas en el dispositivo TSS	Consultar un Centro de Asistencia Técnica autorizado
	Parada prolongada de la máquina	Desbloquear el motor a través del agujero trasero (para los modelos en que está previsto) (Fig. E)
Pérdidas de agua	Guarniciones de retención desgastadas	Sustituir las guarniciones en un Centro de Asistencia Técnica autorizado
	Intervención válvula de seguridad de descarga libre	Contactar con un Centro de Asistencia Técnica autorizado
Ruidosidad	Temperatura excesiva del agua	Reducir la temperatura (véanse datos técnicos)
Pérdidas de aceite	Guarniciones de retención desgastadas	Consultar un Centro de Asistencia Técnica autorizado
Sólo para TSS: la máquina se activa no obstante estar cerrada la pistola	Falta de hermeticidad en el sistema de alta presión o en el circuito de la bomba	Consultar un Centro de Asistencia Técnica autorizado
Sólo para TSS: tirando la palanca de la pistola, no se obtiene salida de agua (con tubo de alimentación conectado)	Boquilla obstruida Limpiar la boquilla (Fig. E)
No aspira detergente	Posición cabezal regulable en alta presión	Poner el cabezal en posición “■” (Fig. C)
	Detergente demasiado denso	Diluir con agua
	Uso de alargadores tubo alta presión	Reinstalar el tubo original
	Circuito detergente incrustado o estrangulado	Enjuagar con agua limpia y eliminar eventuales estrangulamientos Si el problema persiste, contactar con un Centro de Asistencia Técnica autorizado
* En caso de que el motor se detenga durante el funcionamiento y no se reencienda, esperar 2 ó 3 minutos antes de volver a ejecutar el arranque (Intervención de la protección térmica).En caso de que el inconveniente se repita más de una vez se deberá contactar con el Servicio de Asistencia Técnica.

NÃO DEVOLVA ESTE PRODUTO NA LOJA,

Perigo de ser espancado por objetos que saltam

Perigo de envenenamento

Dispositivo de partida (Fig. D13)

Procedimentos de limpeza recomendados

La máquina se entrega parcialmente desmontada dentro de un embalaje de cartón.

PWA005 - Kit de Succión de Agua / Kit de Succão de Água / Water Suction Kit

PWA006 - Kit de Drenaje de Tuberías / Kit de Drenaje de Tuberías / Pipe Drain Kit

Solamente para propósito de Argentina:

Importado por: Black & Decker Argentina S.A..

Pacheco Trade Center

Colectora Este de Ruta Panamericana

Km. 32.0 El Talar de Pacheco

Partido de Tigre

República de Argentina

No. de Importador: 1146/66

Tel.: [phone]

Imported by/Importado por:

Black & Decker do Brasil Ltda.

Rod. BR 050, s/n°- Km 167

Dist. Industrial II

Uberaba ^ MG ^ Cep: 38064-750

Importado por: Black & Decker de Colombia, S.A.

Carrera 85D # 51-65, Bodega 23

Complejo Logístico San Cayetano

Bogotá - Colombia

Tel.: [phone]

Importado por: Black & Decker de Chile, S.A.

Av. Pdte. Eduardo Frei M. 6001-67 Conchalí

Santiago de Chile

Tel.: [phone]

Impreso en China

Impresso em China

Printed in China

92975

11/25/2014

Importado por: Black and Decker S.A. de C.V.

Avenida Antonio Dovali Jaime

# 70 Torre B Piso 9

Colonia Santa Fé

Delegación Alvaro Obregón,

México D.F. 01210

Tel.: [phone]

R.F.C.: BDE810626-1W7

Black & Decker del Perú S.A.

Av. Enrique Meiggs 227.

Pque. Industrial - Callao

Tel.: [phone]

RUC 20266596805
