BDG3100-B3 - Limpiador de alta presion BLACK & DECKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Hidrolavadora a gasolina
Modelo	BDG3100-B3
Presión máxima (PSI)	3100 psi
Caudal máximo (GPM)	2.5 gpm
Tipo de motor	Motor a gasolina de 4 tiempos
Fuente de energía	Gasolina (sin plomo, 86+ octanos)
Longitud de la manguera de alta presión	25 pies (7.6 m)
Requisitos de suministro de agua	Agua fría del grifo, mínimo 5 gpm @ 20 psi
Sistema de detergente	Tanque de detergente incorporado con manguera de sifón
Tasa de consumo de jabón	Máx. 10% (1 galón de químico por 7 galones de agua)
Boquillas incluidas	4 de conexión rápida: 0° (roja), 15° (amarilla), 40° (blanca), baja presión (negra)
Válvula de alivio térmico	Sí, libera agua si la bomba se sobrecalienta
Bloqueo del gatillo	Sí, para seguridad cuando no se usa
Mantenimiento de la bomba	Sin mantenimiento; no requiere aceite
Aceite del motor	No incluido; debe agregarse antes del primer uso
Filtro de entrada de agua	Rejilla extraíble; limpiar periódicamente
Garantía (bomba y bastidor)	1 año limitada
Garantía (otros componentes)	90 días limitada
Características de seguridad	Advertencia de CO, riesgo de inyección de aerosol, precaución de superficie caliente

Preguntas frecuentes - BDG3100-B3 BLACK & DECKER

¿Qué tipo de combustible usa la hidrolavadora BDG3100-B3?

Use gasolina sin plomo fresca y de alta calidad con un índice de octano de bomba de 86 o superior. Nunca use combustible viejo o contaminado.

¿Cómo enciendo la hidrolavadora?

Primero, conecte la manguera de jardín y abra el agua. Apriete el gatillo hasta que fluya un chorro constante. Luego encienda el motor según el manual del motor. Si el motor no arranca después de dos tirones, apriete el gatillo de la pistola para liberar presión e intente de nuevo.

¿Qué boquillas están incluidas y para qué se usan?

Cuatro boquillas de conexión rápida: Roja (0°) para limpieza puntual de superficies duras, Amarilla (15°) para limpieza intensa de superficies sin pintar, Blanca (40°) para superficies pintadas o delicadas, y Negra (baja presión) para aplicar químicos.

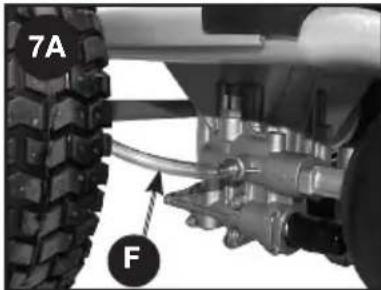

¿Cómo aplico detergente o productos químicos de limpieza?

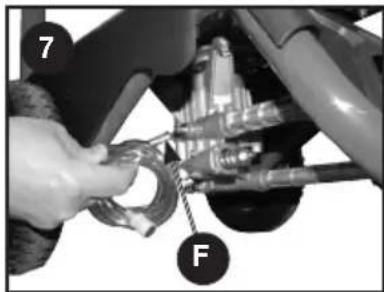

Conecte la manguera de sifón de detergente al conector de la bomba, coloque el filtro en el tanque de detergente e instale la boquilla negra de baja presión en la lanza. La hidrolavadora aspirará y mezclará el químico automáticamente.

¿Por qué no hay presión o es baja?

Posibles causas: boquilla incorrecta (use una boquilla de alta presión), suministro de agua insuficiente (mín. 5 gpm @ 20 psi), boquilla o filtro de entrada obstruidos, aire en la manguera, o manguera de alta presión demasiado larga. Consulte la guía de solución de problemas en el manual.

¿Cómo guardo la hidrolavadora para el invierno?

Desconecte el cable de la bujía, agregue 6 oz de anticongelante para vehículos recreativos a la bomba a través de una sección de manguera de jardín, y tire de la cuerda de arranque hasta que el anticongelante salga por la salida de la bomba. Drene toda el agua de las mangueras, pistola y lanza. Almacene verticalmente en un lugar seco.

¿Qué precauciones de seguridad debo tomar?

Nunca opere en interiores debido al riesgo de envenenamiento por monóxido de carbono. Mantenga el rocío alejado de personas y mascotas. Use siempre gafas de seguridad aprobadas por ANSI. Utilice el bloqueo del gatillo cuando no esté rociando. No apunte la lanza a tomas eléctricas.

¿Puedo usar agua caliente en la hidrolavadora?

No, use solo agua fría del grifo. El agua caliente puede dañar la bomba y anular la garantía.

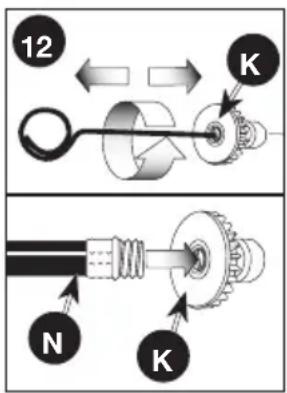

¿Cómo limpio una boquilla obstruida?

Apague el motor y el suministro de agua, libere la presión, retire la boquilla, use la herramienta de limpieza de boquillas incluida para eliminar obstrucciones y enjuague con agua limpia a contracorriente.

¿Cuál es la cobertura de la garantía?

La bomba y el bastidor están cubiertos por 1 año a partir de la compra. Otros componentes (pistola, manguera, lanza, boquillas) están cubiertos por 90 días. Los daños por uso inadecuado o congelación no están cubiertos.

MANUAL DE USUARIO BDG3100-B3 BLACK & DECKER

Vaya a www.BlackandDecker-la.com para reg- istrar su nuevo producto.

Si su lavadora a presión no trabaja correctamente ó encuentra partes rotas ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE LA COMPRO. Contáctese con nuestro Departamento de Servicio al Cliente llamando al www.BlackandDecker-la.com.

AVERTENCIA: NO OPERE ESTE EQUIPO HASTA HABER LEÍDO Y ENTENDIDO LAS INSTRUCCIONES DE SEGURIDAD, OPERACIÓN Y MANTENIMIENTO EN ESTE MANUAL DEL OPERADOR Y EN EL MANUAL DEL PROPIETARIO DEL MOTOR.

EASY INSTALLATION

COLOQUE EL ENSAMBLE DEL MANGO (G) SOBRE EL MARCO (H), OPRIMA LOS BOTONES DE ACCIÓN RÁPIDA Y DESLICE EL ENSAMBLE DEL MANGO SOBRE EL MARCO HASTA QUE LOS BOTONES QUEDEN ASEGURADOS EN EL LUGAR.

AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el marco cuando realice el ensamblado para no pellizcarse.

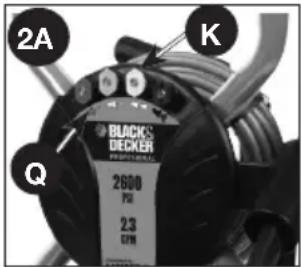

RETIRE LAS BOQUILLAS DE CONEXIÓN RÁPIDA 2 (K) DE COLORES DE LA BOLSA PLÁSTICA E INSÉRTELAS EN DE LA ARANDELA AISLANTE CORRECTA EN EL SOPORTE PARA BOQUILLAS. LAS BOQUILLAS ESTÁN CODIFICADAS POR COLOR, PARA COINCIDIR CON LAS BOQUILLAS COLOREADAS DEL ENSAMBLADO DEL ETIQUETA (Q).

REMOVE THE COLORED QUICK-CONNECT NOZZLES (K) FROM THE PLASTIC BAG AND INSERT THEM INTO CORRECT GROMMET ON THE NOZZLE HOLDER. NOZZLES ARE COLOR CODED TO MATCH COLORED NOZZLES ON LABEL (L).

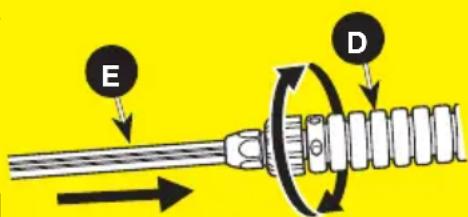

CONECTE EL TUBO APLICADOR (E) A LA PISTOLA (D). AJÚSTELO FIRMEMENTE.

CONNECT WAND (E) TO GUN (D). TIGHTEN SECURELY.

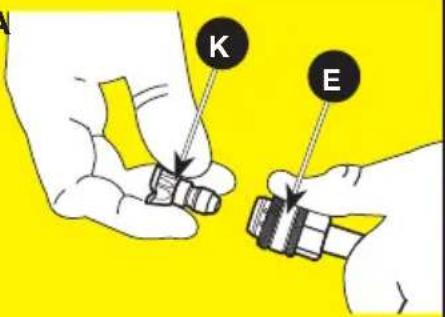

TIRE EL ACOPLE DE CONEXIÓN RÁPIDA (E) HACIAATRÁS E INSERTE LA BOQUILLA (K).

LIBERE EL ACOPLE Y GIRE LA BOQUILLA PARA ASEGURARSE DE QUE ESTÁ ASEGURADA DENTRO DEL ACOPLE.

PULL QUICK-CONNECT COUPLER (E) BACK AND INSERT NOZZLE (K).

RELEASE QUICK-CONNECT COUPLER AND TWIST NOZZLE TO MAKE SURE IT IS SECURE IN COUPLER.

5

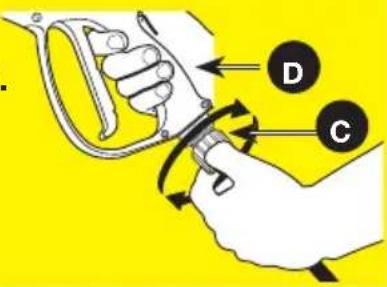

CONECTE LA MANGUERA DE ALTA PRESIÓN (C) A LA PISTOLA (D). AJÚSTELA FIRMEMENTE.

ATTACH HIGH PRESSURE HOSE (C) TO GUN (D). TIGHTEN SE CURELY.

CONNECT EL TUBO DE ALTO PRESIÓN (C).

CONNECT THE HIGH PRESSURE HOSE (C).

MANTENGA PULSADO EL ACCIONADOR HASTA QUE EL CAUDAL DE AGUA SE VUELVA CONSTANTE. SUELTE EL ACCIONADOR.

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda. Esta información se relaciona con la protección de SU SEGURIDAD Y LA PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual y prestar atención a dichos símbolos.

⚠PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves o moderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

⚠ PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en minutes. El escape del motor contiene altos niveles de monóxido de carbono (CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO aún si no huele los gases del escape del motor.
ADVERTENCIA: Este producto y su escape contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos.

• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales de monóxdo de carbono. Usar un ventilador o abrir puertas y ventanas NO suministra suficiente aire fresco.
• SÓLO úselo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas. Estas aberturas pueden atraer el escape del motor.
• Aun cuando el motor se use correctamente, el CO se puede i hogar, SIEMPRE utilice una alarma de CO a batería o con batería de reserva en la casa. Antes de usar la alarma de CO, lea y siga todas las instrucciones. Si comienza a sentir náuseas, mareos o debilidad, vaya a un lugar con aire fresco de inmediato. Consulte a un médico. Es posible que se haya envenenado con monóxido de carbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este manual de instrucciones y el del motor y las instrucciones de seguridad, operación y mantenimiento. Si tiene alguna consulta acerca del producto, contáctese con nuestro Departamento de Servicio al Cliente en www.BlackandDecker-la.com.

⚠️ PELIGRO: Riesgo de inyección o lesión grave. Manténgase alejado de la boquilla. No dirija el flujo de agua hacia personas. Este producto sólo debe ser utilizado por operadores entrenados.

ADVERTENCIA: Es posible que este producto no esté equipado con un silenciador apagachispas. Si el producto no está equipado con este dispositivo y se usará alrededor de materiales inflamables o sobre tierra cubierta con materiales como cultivos agrícolas, bosques, malezas, césped u otros elementos similares, debe instalarle un apagachispas aprobado. Éste es un requisito legal en el estado de California. Que el motor no esté equipado con un apagachispas, como se define en la sección 4442 del Código de Recursos Públicos de California, ni se mantenga en un orden de trabajo eficaz, constituye una infracción a la sección 130050 y/o a las secciones 4442 y 4443 de los estatutos de California. Los apagachispas también se requieren en ciertas tierras del Servicio Forestal de los EE.UU. y pueden ser obligatorios por ley en virtud de otros estatutos y ordenanzas.

ADVERTENCIA: Este producto y su escape contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos Además, algunos productos de limpieza y polvos contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Lávese las manos después de utilizarlo.

CONSERVE ESTAS INSTRUCCIONES

		CRO: RIESGO DE EXPLOSIÓN O INCENDIO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
La gasolina derramada y vapores pueden encenderse a causa de chipas de cigarrillos, arcos eléctricos, gases de escape y componentes calientes del motor, como el silenciador		sus Apague el motor y deje que se enfríe antes de poner combustible en el tanque.Sea cuidadoso al llenar el tanque para evitar el derrame de combustible. Aleje la lavadora a presión del área combustible antes de poner en marcha el motor.
El calor expandirá el combustible dentro del tanque, lo que podría provocar un derrame y una posible explosión incendio		Llene el tanque hasta 12,7 mm (1/2 pulg.) por debajo de la parte inferior del cuello de llenado, a fin de brindar espacio para la expansión del combustible.
La operación de la lavadora presión en un entorno explosivo podría provocar un incendio		a Opere y coloque combustible al equi en áreas bien ventiladas y libres de obstrucciones. Equipe las áreas con un extintor de incendios adecuado para incendios por gasolina.
La colocación de materiales contra o cerca de la lavadora a presión puede interferir con la ventilación adecuada del equipo, lo que causaría un sobrecalentamiento y podría encender los materiales.		Nunca opere la lavadora a presión en un área que tenga malezas secas.
El calor del escape del silenciador puede dañar las superficies pintadas, derretir los materiales sensibles al calor (como revestimientos interiores, plástico, goma, vinilo o la propia manguera de presión) y perjudicar a las plantas naturales.		Mantenga siempre la lavadora presión a una distancia mínima de 1,2 m (4') de las superficies (tales como casas, automóviles o plantas naturales) que podrían sufrir daños por el calor del escape del silenciador.
El combustible que no se almacena en forma correcta podría causar la ignición accidental. Si no se lo resguarda adecuadamente, podría terminar en manos de niños u otras personas no calificadas.		Almacene el combustible dentro de un contenedor aprobado por OSHA en un lugar seguro, lejos del área de trabajo.
El uso de ácidos, productos químicos tóxicos o corrosivos, venenos, insecticidas o cualquier clase de solventes inflamables con esta unidad, podría ocasionar lesiones serias o la muerte.		No rocíe líquidos inflamables.
ELIGRO: RIESGO RESPIRATORIO (ASFIXIA)
¿QUÉ PUEDE SUCEDER?		CÓMO EVITARLO
La inhalación de vapores escape causará lesiones graves o la muerte. El escape del motor contiene monóxido de carbono, un gas inodoro que es fatal.		de Opere la lavadora a presión área bien ventilada. Evite los lugares cerrados como garajes, sótanos, etc.Nunca opere la unidad en un lugar en el que haya otras personas o animales.
Algunos líquidos para limpieza contienen sustancias que podrían causar lesiones en la piel, los ojos o los pulmones.		Utilice solamente limpiadores recomendados específicamente para lavadoras a alta presión. Siga las recomendaciones de los fabricantes. No use lejía de cloro ni otro compuesto corrosivo.

en u

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

- Su lavadora a presión o líquido con una presión y velocidad lo suficientemente altas como para penetrar la carne humana y animal, y por ello podría ocasionar una amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras dañadas pueden producir lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE Consulte al médico de inmediato.

pera Inseccione la manguera de alta presión periódicamente. Reemplace la manguera de inmediato si está dañada, gastada, se derritió por contacto con el motor o evidencia signos de grietas, burbujas, agujeros u otros tipos de pérdida. Nunca tome una manguera de alta presión que tenga una pérdida o esté dañada. Nunca toque, tome ni trate de cu un agujero o causa de pérdida de agua similar en la manguera de alta presión. El flujo de agua ESTÁ a alta presión y PENETRARÁ la piel. Nunca coloque las manos frente a la boquilla. No dirija el pulverizador hacia sí mismo u otras personas.

Asegúrese de que la manguera y los accesorios estén ajustados y en buenas condiciones. Nunca se sujete de la manguera ni de los accesorios durante la operación. No permita que la manguera entre contacto con el silenciador. Nunca coloque ni quite la varilla n accesorios de la manguera mientras el sistema esté presurizado. Cuando utilice las lanzas o pistolas repuesto con esta lavadora a presión, NO utilice una lanza o una combinación de lanza/pistola que sea más corta en longitud que la que se suministró con esta lavadora a presión. Esta longitud se mide desde el extremo de la boquilla de la lanza hasta el disparador de la pistola.

Perción aliviar la presión del sistema, apague el motor, cierre el suministro de agua y hale del disparador de la pistola hasta que deje de salir líquido. Use solamente accesorios, ya que tienen una capacidad nominal igual o mayor que la capacidad nominal de la lavadora a presión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
La pulverización de líquidos alta velocidad puede hacer que los objetos se rompan y lancen partículas a gran velocidad.	aUse siempre gafas de seguridad aprobadas según la ANSI Z87.1. Utilice ropa que lo proteja de una pulverización accidental.Nunca apunte el pulverizador a personas o animales.
Los objetos livianos o no asegurados pueden convertirse en proyectiles peligrosos.	Asegure siempre el bloqueador del disparadorcuando la varilla no esté en uso para evitar la operación accidental.Nunca asegure el disparador atrás, en posición abierta permanente.
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
La operación insegura de lavadora a presión podría producir lesiones graves o la muerte, a usted mismo o a otras personas..	su No utilice lejía de cloro ni compuesto corrosivo.Familiarícese con las operaciones y los controles de la lavadora a presión.Mantenga el área de operaciones libre de personas, mascotas y obstáculos.No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Manténgase alerta en todo momento.Nunca anule las características de seguridad de este producto.No opere la máquina si faltan piezas, están rotas o no son las autorizadas.Nunca deje la varilla sin atenciónmientras la unidad está en funcionamiento.
Si no se sigue el procedimiento de puesta en marcha adecuado, el motor puede retroceder, lo que podría causar daños graves a las manos y los brazos..	Si el motor no arranca después (halar dos veces, apriete el disparador de la pistola para aliviar la presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o los brazos.
La pistola/varilla pulverizadora es una herramienta de limpieza poderosa, que podría parecer un juguete ante los ojos de un niño.	Mantenga a los niños alejados de la lavadora a presión en todo momento.

La fuerza reactiva de la pulverización hará que la pistola/ varilla retroceda, lo cual podría hacer que el operador se resbale, caiga o apunte el pulverizador hacia una dirección incorrecta. El control inadecuado de la pistola/ varilla puede causar lesiones al usuario y a otras personas.	No se estire demasiado ni en una superficie que no brinde estabilidad.No use la lavadora a presión cuando esté subido a una escalera.Agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la dispare.	se par
RELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL TRANSPORTAR O ALMACENAR LA UNIDAD
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
Se puede producir una pérdida o derrame de combustible y aceite, lo cual podría generar peligro de incendio o inhalación. Puede causar lesiones graves o la muerte.Los derrames de combustible o aceite dañarán alfombras, pintura y otras superficies de vehículos o o remolques.Si la unidad no se almacena o transporta en posición vertical, el aceite podría llenar el cilindro y dañar el motor.	Si la lavadora a presión está equipada con una válvula de cierre de combustible, colóquela en la posición cerrada antes de transportar la unidad, a fin de evitar pérdidas de combustible. Si la lavadora no está equipada con esta válvula, drene el combustible del tanque antes de transportarla. Sólo transporte combustible en un contenedor aprobado por OSHA. Coloque siempre la lavadora a presión en un tapete protector cuando la transporte, para proteger al vehículo de daños por pérdidas.Siempre transporte y almacene la unidad en posición vertical. Quite la lavadora a presión del vehículo inmediatamente una vez que haya llegado a destino.
ADVERTENCIA: RIESGO DE DE ESTALLIDO
¿QUÉ PUEDE SUCEDER?	CÓMO EVITARLO
El inflado excesivo de los neumáticos podría causar lesiones graves y daño a la propiedad.	Utilice un medidor de presión de neumáticos para controlar la presión de éstos antes de cada uso y mientras los infla; observe el flanco para ver la presión correcta del neumático.NOTA:Los tanques de aire, los compresores y el equipo similar que se usa para inflar neumáticos pueden llenar neumáticos pequeños como éstos con mucha rapidez. Ajuste el regulador de presión sobre el suministro de aire a un valor no superior a la calificación de la presión del neumático. Agregue aire en forma gradual y use con frecuencia el medidor de presión de neumáticos para evitar inflarlos en exceso.

La pulverización de líquidos alta velocidad dirigida hacia los flancos de los neumáticos (como los de los automóviles, remolques y otros vehículos similares) podría dañar el flanco y provocar lesiones graves.		aEn las lavadoras a presión de 11032 kpa (1600 psi) utilice la pulverización en abanico más ancha (boquilla de 40°) y pulverice a una distancia mínima de 20 cm (8") del flanco del neumático. No pulverice directamente sobre la unión entre el neumático y el borde.
ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
El contacto con superficies calientes, tales como los componentes de escape de motores, podría causar quemaduras graves.		Durante la operación, toque solament las superficies de los controles de la lavadora a presión. Mantenga a los niños alejados de la lavadora a presión en todo momento. Es posible que ellos no reconozcan los peligros de este producto.
ADVERTENCIA: RIESGO DE QUEMADURA QUÍMICA
¿QUÉ PUEDE SUCEDER?		CÓMO EVITARLO
El uso de ácidos, químicos tóxicos o corrosivos, venenos, insecticidas o cualquier tipo de solvente inflamable con este producto podría provocar una lesión grave o la muerte		No pulverice ácidos, gasolina, keroser o cualquier otro material inflamable con este producto. Utilice sólo detergentes, limpiadores y desgrasadores para uso doméstico recomendados para lavadoras a presión.Utilice ropa que le proteja los ojos y la piel del contacto con los materiales pulverizados.
ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
La pulverización de tomacorrientes o interruptores eléctricos, u objetos conectados a un circuito eléctrico podría provocar una descarga eléctrica fatal.		Desenchufe todos los productos que operan con electricidad antes de intentar limpiarlos. No dirija el pulverizador hacia tomacorrientes e interruptores eléctricos.
ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR MUCHO PESO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
El intento de levantar un objeto muy pesado puede provocar lesiones graves.		La lavadora a presión es demasiado pesada como para que la levante una sola persona. Consiga la ayuda de otras personas para levantarla.

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

ADVERTENCIA: RIESGO DE QUEMADURA QUÍMICA

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA

⚠ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS

FAMILIARÍCESE CON LA LAVADORA A PRESIÓN

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son solo referencias y no representan un modelo específico

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de sus controles y regulaciones. Conserve este manual para referencias futuras.

ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN

A. Bomba de alta presión (no mostrada): Incrementa la presión del suministro de agua.

B. Motor: Acciona la bomba de alta presión.

C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la pistola y el tubo aplicador.

D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del flujo del agua, su dirección y la presión.

E. Varillas pulverizadoras de conexión rápida: Permite al usuario el cambio rápido de las boquillas de alta presión. Refiérase a las Cómo utilizar el tubo aplicador instrucciones en Operación sección.

F. Manga de sifon de detergente (BDG2600-B3, no mostrada) Alimenta los líquidos limpiadores a la bomba para mezclarlos con agua. Vea las instrucciones de Cómo emplear productos químicos y solventes para limpieza en la sección de Operación.

G. Manillar

H. Marco

I. Salida de la bomba

J. Entrada de la bomba

Alimenta los agentes limpiadores dentro de la bomba para mezclarlos con el agua. Vea las instrucciones de Cómo emplear productos químicos y solventes para limpieza en la sección de Operación.

ELEMENTOS BÁSICOS DEL MOTOR

Control de cebado: Abre y cierra la válvula de cebado del carburador.

Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de retroceso que arranca el motor.

Llave interruptora de l motor: Conecta y desconecta el sistema de ignición del motor.

INSTRUCCIONES PARA ARMAR (FIG. 1-4)

1. Busque todas las partes sueltas de la caja y retírelas.
2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y coloque los paneles en posición horizontal.
3. Coloque el ensamble del mango (G) sobre el marco (H), oprima los botones de acción rápida y deslice el ensamble del mango sobre el marco hasta que los botones queden asegurados en el lugar.

AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el marco cuando realice el ensamblado para no pellizcarse.

1. Retire las boquillas de conexión rápida (K) de colores de la bolsa plástica e insértelas en de la arandela aislante correcta en el soporte para boquillas. Las boquillas están codificadas por color, para coincidir con las boquillas coloreadas del ensamblado del etiqueta (Q).

1. Conecte el tubo aplicador (E) a la pistola (D) y ajústelo firmemente.

1. Conecte la manguera de alta presión (C) a la pistola (D) y ajustela firmemente.

NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si hay un problema con la bomba, contacte nuestro Grupo de Servicio de atención al cliente en www.BlackandDecker-la.com tan pronto como sea posible.

AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños irreparables en el motor, daños queno estarán cubiertos por la garantía.

OPERACIÓN

TERMINOLOGÍA DE LA LAVADORA A PRESIÓN

PSI: Pounds per Square Inch. Lb/Pulg ^2 . Es una unidad de medida para la presión del agua. Equivale a 49 pascales. A veces notado como “BAR”, otra unidad de medida.

GPM: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas veces listado como L/min (litros x minuto).

CU: (Unidades de limpieza) GPM multiplicadas por psi lpm x kPa = Unidades limpiadoras.

Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando el gatillo no está presionado. Esta característica permite al operador el liberar el gatillo y reacomodarse sin necesidad de tener que apagar el motor en cada movimiento de limpieza.

AVISO: No permita que la unidad funcione por más de dos minutos sin apretar el gatillo porque se recalentará y se dañará la bomba. No permita que la lavadora de presión corra durante más de dos minutos en Derivacion. Apague el motor y alivie la presión en la pistola / lanza durante estas situaciones prolongadas.

La Válvula térmica de

Alivio (P): Cuando la temperatura dentro de la bomba sube demasiado alto, esta válvula abrirá y soltará agua en un esfuerzo temperatura dentro de válvula entonces cerrará

Sistema de Inyección de Productos

Químicos: Mezcla los limpiadores o solventes con agua para mejorar la eficiencia del lavado.

Suministro de agua: Todas las lavadoras a presión deben tener un suministro de agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a 138 kPa (5 GPM a 20 psi). Si votre source d'eau est un puits, la longueur du boyau d'arrosage doit être limitée à 9 m (30 pi).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema contra la contracorriente cuando realice una conexión al sistema de agua potable.

CARACTERÍSTICAS DE OPERACIÓN DE LA LAVADORA A PRESIÓN

REGULACIÓN DE LA PRESIÓN

La presión viene regulada de fábrica con el objeto de lograr la presión óptima para la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los siguientes métodos:

1. Retírese de la superficie por lavarse. Cuanto más alejado usted se encuentre, menor presión habrá sobre la superficie a lavarse.
2. Cambie a la boquilla de 40° (blanca). Esta boquilla libera un flujo de agua potente y un patrón de pulverización más ancho. Consulte la sección Boquillas para la varilla pulverizadora.

AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a la que trae de fábrica puede dañar la bomba.

CÓMO UTILIZAR EL TUBO APLICADOR

Las boquillas para la varilla pulverizadora están guardadas en el soporte para boquillas en el ensamblado del panel. Los colores del panel identifican la ubicación de la boquilla y el patrón de pulverización. Consulte el cuadro siguiente a fin de elegir la boquilla correcta para el trabajo por realizar.

CAMBIO DE LAS BOQUILLAS DE LA VARILLA PULVERIZADORA

⚠️ DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. NO intente cambiar las boquillas mientras la lavadora a presión está funcionando. Apague el motor antes de hacerlo.

1. Tire el acople de conexión rápida (E) haciatrás e inserte la boquilla (K).

1. Libere el acople y gire la boquilla para asegurarse de que está asegurada dentro del acople.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. Asegúrese de que la boquilla esté completamente insertada en el adaptador de conexión rápida yque el anillo a presión de conexión rápida esté totalmente trabado (hacia adelante) antes de oprimir el disparador de la pistola.

COLOR DE LA BOQUILLA	PATRÓN (ABANICO) DE ROCIADO	USOS	SUPERFICIES *
Rojo	0°	gran capacidad de localización para limpiar manchas en superficies difíciles y sin pintar o para alcanzar áreas elevadas	hormigón o metal sin pintarNO usar en madera
Amarillo	15°	limpieza intensa de superficies difíciles y sin pintar	parrillas, entradas de automóviles, sendas de ladrillo u hormigón, estuco o ladrillo sin pintar
Blanco	40°	limpieza de superficies pintadas o delicadas	automóviles/vehículos recreativos, embarcaciones, madera, estuco y ladrillo pintado, vinilo, revestimiento exterior pintado
Negro	presión baja	aplica soluciones limpiadoras	la pulvérisation à faible pression est sécuritaire pour toutes les surfaces. toujours vérifier la compatibilité des solutions nettoyantes avant leur utilisation.
* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como: madera, vidrio, pintura de automóviles, molduras y decoraciones de automóviles y objetos delicados tales como flores y arbustos. Antes de rociar, examine el objeto a lavarse para asegurarse que sea lo suficientemente robusto como para que no se dañe con la fuerza del chorro.

CÓMO EMPLEAR PRODUCTOS QUÍMICOS Y SOLVENTES PARA LIMPIEZA

El empleo de productos químicos o solventes para limpieza es una operación de baja presión.

NOTA: Utilice solamente jabones y productos químicos diseñados para el uso en lavadoras a presión. No use blanqueadores.

Aplicación de productos químicos (BDG2600-B3):

1. Presione la manga de sifon (F) de detergente en el acople arponado ubicado cerca de la conexión de la manguera de alta presión de la bomba tal como se muestra.

1. Coloque el otro extremo de la manga de sifon de detergente (con su filtro instalado) dentro del contenedor del producto químico o solución de limpieza.

NOTA: Se usa 3,785 litros de solución química limpiadora por cada 26,495 litros de agua que se bombea.

1. Instale la boquilla de baja presión (negra) en el pico de conexión rápida de la varilla pulverizadora. Consulte la sección Boquillas para la varilla pulverizadora.

2. Luego de usar productos químicos, coloque la manga de sifon de un recipiente con agua limpia y succiónela a través del sistema de inyección química, a fin de enjuagar el sistema completamente. Si los productos químicos permaneciesen en la bomba, ésta podría dañarse. Los daños a las bombas ocasionados por productos químicos no están cubiertos por la garantía.

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra para jabón no está instalada en la varilla pulverizadora.

Aplicación de productos químicos (BDG3100-B3):

1. Presione la manga de sifon (F, Figura 7A) de detergente en el acople arponado ubicado cerca de la conexión de la manguera de alta presión de la bomba tal como se muestra.

1. Llene su tanque de detergente (L, Figura 7B) con solución de limpieza previamente mezclada, diseñada para lavadoras a presión.

1. Coloque el otro extremo de la manga de sifon de detergente (F) (con su filtro (R) instalado) dentro del tanque de detergente (L). Asegúrese que el extremo de la filtro (R) está sumergida completamente en la solución limpiadora.

NOTA: Cada 26,5 liters (7 galones) de agua bombeada, se usará 3,8 liter (un galón) de la solución química/limpiadora.

1. Instale la boquilla de baja presión (negra) en el acople de conexión rápida del tubo aplicador. Consulte la sección Boquillas para la varilla pulverizadora.
2. Luego de usar productos químicos, vuelva a llenar su tanque de detergente con agua limpia y haga funcionar su sistema de inyección para enjuagarlo bien. La bomba puede dañarse si quedan productos químicos en ella. Las bombas dañadas por productos químicos no serán cubiertas por la garantía..

NOTA: Los productos químicos y jabones no se expulsarán si la boquilla negra para jabón no está instalada en el tubo aplicador.

ARRANQUE (FIG. 8-11)

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de instrucciones de la lavadora a presión y del motor antes de poner en marcha la unidad.

⚠️ PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice la configuración de alta presión, NO permita que el pulverizador entre en contacto con personas, piel y ojos desprotegidos, ni con animales o mascotas. Se producirán lesiones graves.

- Su lavadora opera el líquido con una presión y velocidad lo suficientemente altas como para penetrar la carne humana y animal, y esto podría provocar una amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE. Consulte a un médico de inmediato.

AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene el tanque de combustible cuando el motor esté encendido o caliente. No fume mientras llena el tanque.

• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta 12,7 mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de brindar espacio para la expansión del combustible. Limpie cualquier derrame de combustible del motor y el equipo antes de poner en marcha el motor.
• NUNCA encienda el motor bajo techo ni en áreas cerradas y poco ventiladas. El escape del motor contiene monóxido de carbono, un gas inodoro que es fatal.
• NO deje que las mangueras entren en contacto con el silenciador del motor, que estará muy caliente, durante o inmediatamente después de usar la lavadora a presión. La garantía NO cubrirá el daño a las mangueras que se produzca por el contacto con superficies muy calientes del motor.

AVISO: Riesgo de daño a la propiedad. Nunca tire de la manguera de suministro de agua para mover la lavadora a presión. Esta acción podría dañar la manguera y/o la entrada de la bomba.

• NO use agua caliente, sólo agua fría.
- NUNCA cierre el suministro de agua mientras el motor de la lavadora a presión esté encendido, esto dañaría la bomba.
- NO detenga la pulverización de agua durante más de dos minutos por vez. La bomba opera en modo de derivación cuando no se presiona el disparador de la pistola pulverizadora. Si la bomba queda en modo de derivación durante más de dos minutos, sus componentes internos podrían dañarse.

Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com.

Antes de arrancar, refiérase al procedimiento de arranque en el manual de su motor.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad, sin plomo, identificada en el surtidor de combustible con 86 octanos o más. No llene en exceso. Limpie cualquier derrame

de combustible del motor y del equipo antes de poner el motor en marcha. Para informarse del procedimiento correcto, refiérase al manual del motor.

1. Verifique el nivel de aceite del motor. Para informarse del procedimiento correcto, refiérase al manual del propietario del motor.
2. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante, apague la fuente de agua.
3. Verifique que la malla del filtro (M) esté en la entrada de agua de la bomba.

NOTA: El cono hacis afuera.

1. Conecte la manguera de alta presión (C) a la salida de la bomba (I).

1. Conecte el suministro de agua (N) a la entrada de la bomba.

NOTA: El agua suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 psi)

⚠ AVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema contra la contracorriente cuando realice una conexión al sistema de agua potable.

1. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las instrucciones Cómo utilizar el tubo aplicadores esta sección. NOTA: Si intenta aplicar una solución química o de limpieza, refiérase a las instrucciones Cómo emplear productos químicos y solventes para limpieza en esta sección.
2. Abra el suministro de agua.

AVISO: Riesgo de adaño a la propiedad. La acción contraria podría dañar la bomba.

1. Elimine todo el aire de la bomba y la manguera de alta presión presionando el disparador hasta que haya un flujo constante de agua.
2. Ponga el motor en marcha; refiérase al manual del motor para informarse del procedimiento correcto.

⚠ AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca después de halar dos veces, apriete el disparador de la pistola para aliviar la presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o los brazos.

1. Presione el gatillo de la pistola para iniciar el flujo del agua.
   AVERTENCIA: Riesgo de operación insegura. Párese en una superficie estable y agarre la pistola/ varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la dispare.
2. Suelte el gatillo para detener el flujo de agua.

⚠️PELIGRO: Riesgo de lesión por pulverización. Trabe el bloqueador del disparador (O)cuando la pistola no esté en uso, a fin de evitar la pulverización accidental.

1. Luego de cada uso, si usted ha utilizado productos químicos, coloque la manga de sifon de detergente dentro de un recipiente con agua limpia y succiónela a través del sistema de inyección química, a fin de enjuagar el sistema completamente.
   AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.
2. Apagado del motor. Refiérase al Manual del Propietario del motor.
   AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua mientras el motor esté en marcha.
3. Corte el suministro del agua.
4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua dentro de la manguera o la pistola rociadora.
5. Ver la sección Almacenaje en este manual para informarse del procedimiento adecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento, es posible que se exponga a superficies calientes, presión de agua o partes movibles, que pueden causar lesiones graves o la muerte.

⚠ ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la bujía, deje que el motor se enfríe y libere toda la presión del agua antes de realizar cualquier tarea de mantenimiento o reparación. El motor contiene combustible inflamable. No fume ni trabaje cerca de llamas mientras hace el mantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión, se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se requiere un mantenimiento más frecuente.

MOTOR

Para todas las operaciones de mantenimiento del motor, refiérase a las recomendaciones del fabricante en su Manual del Propietario.

NOTA: El tapón de drenaje del motor está ubicado en la parte posterior de la unidad.

BOMBA

La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase algún problema con la bomba, contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com.

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para prevenir salida y daño a los anillos o.

LIMPIEZA DE LA BOQUILLA (FIG. 12)

Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se puede generar una presión excesiva. Si se obstruye o restringe parcialmente,

la presión de la bomba pulsará. Límpie la boquilla inmediatamente usando el juego limpiador provisto y las siguientes instrucciones:

1. Apague la lavadora a presión y corte el suministro de agua.
2. Apriete el gatillo de la pistola para aliviar la presión del agua.
3. Desconecte el tubo aplicador de la pistola.
4. Saque la boquilla (K) del extremo del tubo aplicador. Elimine cualquier obstrucción de la boquilla con la herramienta limpiadora para boquilla provista y lávela en dirección contraria con agua limpia.

1. Para eliminar las partículas sueltas, dirija el chorro de agua (N) de la llave por 30 segundos a la boquilla por su lado de salida.
2. Reinstale la boquilla en el tubo aplicador. Ajústela firmemente para evitar pérdidas.
3. Reconecte el tubo aplicador a la pistola y abra la llave de agua.
4. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la boquilla del tubo aplicador para el máximo de presión.

CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 8)

Este filtro de malla debe revisarse periódicamente y limpiarse cuando sea necesario.

1. Quite el filtro agarrándolo firmemente del extremo y sáquelo de la entrada del agua a la bomba, como se muestra.
2. Limpie el filtro enjuagándolo con agua por ambos lados.
3. Reinserte el filtro en la entrada de agua de la bomba.

NOTA: La parte cónica hacia arriba.

NOTA: No opere la lavadora a presión sin el filtro instalado adecuadamente.

ALMACENAJE

MOTOR

Vea las recomendaciones para el almacenaje en el Manual del Propietario de su motor.

BOMBA (FIG. 13)

El fabricante recomienda que se utilice un anti-congelante/protector de invierno para bombas cuando almacene la unidad durante más de 30 días y/o cuando estén pronosticadas heladas. El anti-congelante/protector está disponible en la tienda donde se adquirió la lavadora a presión. Si no dispone de estos protectores, es necesario hacer pasar anticongelante para vehículos recreativos (RV) por la bomba, como se describió en los pasos anteriores.

NOTA: El uso de un anti-congelante/protector de invierno para bombas o anticongelante RV tiene como fin brindarle una lubricación adecuada a los sellos internos de la bomba, independientemente de la temperatura o el entorno.

1. Consiga un embudo, 172 ml (6 onzas) de anticongelante RV y una manguera de jardín de entre 40 y 91cm (16 a 36 pulg.) con un conector macho de mangueras unido a un extremo.

AVISO: Riesgo de daño a la propiedad. Use sólo anticongelante RV. Cualquier otro tipo de anticongelante es corrosivo y puede dañar la bomba.

1. Desconecte el cable de la bujía.
2. Conecte la manguera de jardín a la entrada de agua de la bomba.
3. Agregue anticongelante RV a la manguera, tal como se muestra.
4. Tire de la cuerda de arranque varias veces hasta que el anticongelante

salga por la conexión para manguera de alta presión de la bomba.

1. Quite la manguera de jardín de la entrada de agua de la bomba.
2. Vuelva a conectar el cable de la bujía.

LAVADORA A PRESIÓN

1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la base de la lavadora a presión.
2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla. Guárdelas en el soporte de la pistola.
3. Guarde la manguera para productos químicos.

ACCESORIOS

⚠️ PELIGRO: Riesgo de inyección de líquido. Cuando utilice las lanzas o pistolas de repuesto con esta lavadora a presión, NO utilice una lanza o una combinación de lanza/pistola que sea más corta en longitud que la que se suministró con esta lavadora a presión. Esta longitud se mide desde el extremo de la boquilla de la lanza hasta el disparador de la pistola.

AVISO: El uso de accesorios no recomendados con esta herramienta puede resultar peligroso. Use solamente accesorios de marca ya que tienen una capacidad nominal igual o mayor que la capacidad nominal de la lavadora a presión.

ESPECIFICACIONES

MODELO	BDG2600-B3	BDG3100-B3
PSI Max*	2600 psi	3100 psi
GPM Max*	2,3 gpm	2,5 gpm
Manguera de alta presión	7,6 m (25 pies)	7,6 m (25 pies)
Presión del agua de entrada	20–100 psi	20–100 psi
Agua de entrada	Llave de agua fría	Llave de agua fría
Índice de consumo de jabón	10% max	10% max

* Valores máximos de flujo y presión de agua determinados de acuerdo con la norma PW101 de la PWMA (Asociación de fabricantes de lavadoras a presión).

©

usuario suministrado con el producto, mantenimiento inapropiado, el uso de accesorios o dispositivos no recomendados por Black & Decker, o reparación o alteraciones no autorizadas.

• Costos de reparación y transporte de mercadería que no está defectuosa.
• Costos asociados con el montaje, el aceite requerido, ajustes u otros costos de instalación y arranque.
• Piezas o accesorios prescindibles suministrados con el producto, que espera no funcionen o no se puedan utilizar luego de un período razonable de uso, que pueden incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y accesorios similares.
• Mercadería vendida por BLACK & DECKER® que haya sido fabricada por otra compañía e identificada como el producto de esa compañía, como motores a gasolina. En este caso, y de existir, se aplicará la garantía del fabricante del producto.
• ESTA GARANTÍA NO CUBRE PÉRDIDAS, DAÑOS NI GASTOS INCIDENTALES, INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR DE CUALQUIER DEFECTO, FALLA O FUNCIONAMIENTO INCORRECTO DEL PRODUCTO. Algunos estados no permiten la exclusión o limitación de los daños incidentales o resultantes, por lo que la limitación o exclusión anterior puede no aplicarse a usted.
• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAI O IDONEIDAD PARA UN PROPÓSITO DETERMINADO, SE LIMITAN A DOS AÑOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. Algunos estados no permiten limitaciones sobre el período de duración de una garantía implícita, por lo que las limitaciones anteriores pueden no aplicarse a usted.

GUÍA DE DIAGNÓSTICO DE PROBLEMAS

PROBLEMA CAUSA CORRECCIÓN
El motor no arranca (vea el diagnóstico de problemas en el manual del motor).	Sin combustible.	Agregue combustible.
	Accumulación de presión después de tirar dos veces de la cuerda del arrancador o después de iniciar su uso.	Apriete el gatillo de la pistola para aliviar la presión.
	La leva de cebado (choke) está en la posición de "No Choke".	Mueva la leva de cebado a la posición de "Choke".
	El cable de la bujía está desconectado	Conecte el cable de la bujía.
	El interruptor del motor está en apagado en la posición "OFF"	Encienda el motor moviendo el interruptor a la posición "ON".
	La leva de cebado (choke) está en la posición de "Choke" cuando el motor está "caliente" o ha estado expuesto al calor por un largo periodo.	Mueva la leva de cebado (choke) a la posición de "No Choke".
No hay presión o está baja al comenzar a usar.	La boquilla del tubo aplicador no está graduada para alta presión.	Refiérase a las instrucciones para el Uso del Tubo Aplicador en la sección Operación.
	Poca agua en el suministro. El	suministro de agua debe tener por lo menos 19 L/min a 138 kPa (5 GPM a 20 psi).
	Fuga en la conexión de la manguera de alta presión.	Repare la fuga. Aplique cinta selladora si fuese necesario.
	Boquilla obstruida. Refiérase a	las instrucciones para el Limpiador de Boquillas en la sección Mantenimiento.
	La malla filtrante de agua está obstruida.	Elimine la obstrucción y limpie la malla filtrante.
	Aire en la manguera. Apague el	motor, luego corte el suministro de agua y desconéctelo de la entrada a la bomba. Abra el suministro de agua para eliminar todo el aire que haya en la manguera. Cuando el flujo de agua sea constante, cierrérrelo, conéctelo a la entrada de la bomba y ábralo. Apriete el gatillo para eliminar el aire restante.
	La leva de cebado (choke) está en la posición de "Choke".	Mueva la leva a la posición de "No Choke".
	La manguera de alta presión es demasiado larga.	Utilice una manguera de alta presión de menos de 30 m (100 pies).
No succiona productos químicos.	El tubo aplicador no está graduado para baja presión .	Vea el procedimiento para el Uso del Tubo Aplicador en la sección Operación.
	El filtro de productos químicos está obstruído.	Limpie el filtro.
	La malla para químicos no está en la solución limpiadora.	Asegúrese que el extremo de la manga de sifon de detergente esté sumergida completamente en la solución limpiadora.
	El producto químico está demasiado espeso.	Diluya más el producto químico. Debe tener la misma consistencia del agua.
	La manguera de alta presión es demasiado larga.	Alargue la manguera de suministro de agua en vez de la manguera de alta presión.
	Acumulación de sedimentos químicos en el inyector.	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
	La válvula del tanque (R) está en la posición de CERRADA (CLOSED)	Asegúrese que la válvula del tanque (R) esté en la posición de ABIERTO (OPEN).
No hay presión o está baja después de un tiempo normal de uso.	Sello o empaquetadura gastada.	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
	Válvulas gastadas u obstruídas.	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
	Pistón de descarga gastado.	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
Agua goteando por la conexión de la pistola / tubo aplicador.	Anillo "O" gastado o roto. Revíselo y cámbielo.
	Acople de manguera flojo. Ajústelo.
Agua goteando de la bomba.	Acoples flojos. Ajústelo.
	Empaquetaduras del pistón gastadas.	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
	Anillo "O" gastados o rotos. Con	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
	Cabezal de la bomba o tubos dañados por congelamiento.	Contáctese con nuestro Departamento de servicio al cliente en www.BlackandDecker-la.com
La bomba pulsa.	Boquilla obstruida. Refiérase a	las instrucciones para el Limpiador de Boquillas en la sección Mantenimiento.

SAFETY GUIDELINES - DEFINITIONS

Black & Decker y el logotipo de Black & Decker son marcas comerciales de The Black & Decker Corporation y se usan con licencia. Todos los derechos reservados.

El uso de los colores anaranjado y negro es una marca comercial por Black & Decker Corporation.

Con el fin de perfeccionar el nivel cualitativo, el fabricante se reserve el derecho de efectuar las modificaciones a los proyectos, en el caso que lo considere oportuno.

Este producto se encuentra cubierto por patentes de EE.UU. y otras internacionales.

Copyright. Todos los Derechos Reservados.

SOLAMENTE PARA PROPÓSITO DE ARGENTINA:

IMPORTADO POR: BLACK & DECKER ARGENTINA S.A. PACHECO TRADE CENTER

COLECTORA ESTE DE RUTA PANAMERICANA

KM. 32.0 EL TALAR DE PACHECO PARTIDO DE TIGRE

BUENOS AIRES (B1618FBQ)

REPÚBLICA DE ARGENTINA

NO. DE IMPORTADOR: 1146/66

TEL. [phone]

3A. SECCIÓN DE BOSQUES DE LAS LOMAS

DELEGACIÓN CUAJIMALPA,

05120, MÉXICO, D.F.

TEL. [phone]

R.F.C.: BDE810626-1W7

BLACK & DECKER DEL PERU S.A.

AV. ENRIQUE MEIGGS 227

PQUE, INDUSTRAIL - CALLAO

TEL.: [phone]

RUC 20266596805
