Tipo de producto	Limpiador de alta presión eléctrico
Marca	Black & Decker
Modelo	PW1500WP
Alimentación	120 V ~, 60 Hz, 13 A
Presión máxima	1 500 psi (103 bar)
Caudal de agua	1,2 GPM (4,5 L/min)
Tipo de agua	Agua fría solamente, máx. 50 °C
Presión de alimentación de agua	Máx. 145 psi (10 bar)
Motor	Motor eléctrico de inducción, enfriado por aire
Bomba	Bomba de agua de pistón, parada automática en posición liberada
Longitud de la manguera de alta presión	Aproximadamente 7,6 m (25 pies)
Cable de alimentación	Con interruptor de falla a tierra GFCI integrado, 1,5 m (5 pies)
Ruedas	2 ruedas grandes, diámetro aproximadamente 20 cm
Peso	Aproximadamente 11 kg (24 lb)
Dimensiones (L × A × H)	45 × 35 × 65 cm (aproximadamente)
Nivel de ruido	85 dB(A) (estimación)
Accesorios incluidos	Tubo de extensión de abanico ajustable, tubo turbo de alta presión, cepillo giratorio, cepillo fijo, aplicador de detergente, herramienta de limpieza de boquilla
Características principales	Parada automática del motor en posición liberada, boquilla ajustable (0°-40°), turbo, detergente integrado
Uso recomendado	Uso residencial: limpieza de terrazas, automóviles, cercas, caminos, etc.
Garantía	2 años de garantía completa para uso residencial
Mantenimiento	Limpiar la boquilla con la herramienta provista, enjuagar el filtro de entrada de agua, almacenar protegido de heladas
Seguridad	Seguro en la pistola, interruptor GFCI, parada automática
Reparabilidad	Reparación solo por centro de servicio autorizado, piezas originales recomendadas

Preguntas frecuentes - PW1500WP BLACK & DECKER

¿Cómo ensamblar el limpiador de alta presión PW1500WP?

Instale primero las ruedas encajándolas en el chasis. Luego, fije el mango superior insertándolo. Conecte el tubo de extensión de abanico a la pistola empujando y girando hasta que encaje. Conecte la manguera de alta presión a la salida de agua (OUTLET) y la manguera de jardín a la entrada de agua (INLET) usando el adaptador rápido.

¿Cómo usar el limpiador con detergente?

Llene el aplicador de detergente (J) con un detergente formulado para limpiador de alta presión. Enrosque la tapa y encaje el aplicador en la pistola. Gire la tapa hacia + para aumentar la dosis, hacia - para reducirla. Aplique el detergente de abajo hacia arriba para evitar goteos. Déjelo actuar unos minutos sin que se seque, luego enjuague a alta presión.

¿Por qué no arranca el motor?

Verifique que el aparato esté enchufado y que el interruptor esté en posición I (encendido). Presione el gatillo de la pistola: el motor solo arranca cuando se acciona el gatillo. Si el interruptor GFCI se ha disparado, presione el botón RESET. Asegúrese de que el grifo de agua esté abierto y que la entrada de agua no esté obstruida.

¿Cómo purgar el aire del sistema?

Apague el aparato, abra el grifo de agua, luego presione el gatillo de la pistola para dejar que el agua y el aire escapen hasta que salga un chorro continuo de la boquilla. Suelte el gatillo, encienda el aparato y presione nuevamente el gatillo para una purga completa.

¿Puedo usar un cable de extensión eléctrico?

No, no se recomienda el uso de una extensión ya que puede neutralizar el interruptor GFCI integrado en el enchufe y aumentar los riesgos de descarga eléctrica. Enchufe directamente el cable de alimentación en un tomacorriente de pared con conexión a tierra.

¿Cómo limpiar la boquilla obstruida?

Use la herramienta de limpieza de boquilla (K) provista. Inserte la herramienta en el orificio de la boquilla para desalojar los residuos. También puede soplar en la boquilla. Si la obstrucción persiste, retire el tubo de extensión y enjuáguelo con agua limpia.

¿Cuál es la presión máxima y cómo ajustarla?

La presión máxima es de 1.500 psi (103 bar). Para ajustar la presión, use el tubo de extensión de abanico ajustable: gire la boquilla hacia la derecha para un chorro concentrado de alta presión, hacia la izquierda para un chorro ancho a presión reducida.

¿Qué hacer si la bomba pierde aceite?

Una fuga de aceite indica que los sellos están dañados. Contacte a un centro de servicio autorizado Black & Decker al 1 800 544-6986 para reparación. No use el aparato si hay fuga.

¿Cómo almacenar el limpiador en invierno?

Almacene el aparato en el interior en un lugar protegido de heladas. Antes de guardarlo, encienda el aparato unos segundos para purgar el agua de la bomba, luego apáguelo. Desconecte las mangueras y guárdelas sin doblar. Conserve el aparato en un lugar seco.

¿Qué accesorios se recomiendan para este modelo?

Los accesorios recomendados incluyen el tubo turbo, el cepillo giratorio, el cepillo fijo y el aplicador de detergente. Hay otros accesorios disponibles en distribuidores autorizados. Use solo accesorios compatibles con un limpiador de alta presión de 1.500 psi.

MANUAL DE USUARIO PW1500WP BLACK & DECKER

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

CONSERVER CES DIRECTIVES

Lavadora prestión del 3am periodos

Número de catálogo PW1500

MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Tome siempre las precauciones de rigor al usar este producto, incluyendo lo siguiente:

1. Lea todas las instrucciones antes de usar el producto.

2. A fin de reducir el riesgo de lesiones, se debe supervisar el producto muy atentamente cuando se utiliza cercano a los niños.

3. Sepa cómo parar el producto y purgar la presión rápidamente. Familiarícese muy bien con los controles.

4. Manténgase alerta – esté atento a lo que está haciendo.

5. No use este producto cuando usted está fatigado o bajo la influencia del alcohol o drogas.

6. Mantenga el área de operación despejada de personas.

7. No se incline demasiado. Conserve siempre los pies bien apoyados, al igual que su equilibrio.

8. Siga las instrucciones de mantenimiento especificados en el manual.

9. Este producto viene con un interruptor accionado por corriente de pérdida a tierra (GFCI – Ground Fault Circuit Interrupter) integrado en el enchufe del cable de corriente. De necesitarse reemplazar el enchufe o cable, use únicamente piezas de repuesto idénticas.

10. ADVERTENCIA: Riesgo de inyección o lesión. No dirija el chorro de descarga a las personas.

REGLAS GENERALES DE SEGURIDAD

ADVERTENCIA: Tome siempre las precauciones de rigor al usar este producto, incluyendo lo siguiente

1. Siga siempre las recomendaciones para usar correctamente los detergentes que se encuentran en la etiqueta del fabricante. Proteja siempre los ojos, la piel y el sistema respiratorio cuando usa el detergente.

2. Nunca trate de parar o desviar escapes de agua con una parte de su cuerpo.

3. No ponga nunca la mano o sus dedos sobre la punta del rociador mientras opera la unidad.

4. Siempre use gafas de seguridad, protección auditiva y respiratoria así como vestimenta protectora cuando

utiliza el producto o le hace mantenimiento.

1. Mantenga siempre el cerrojo de seguridad del gatillo en la posición de seguridad al parar el rociado, aun cuando esto sea por algunos momentos.

2. Manténgase alejado de la boquilla de rociado. Nunca dirija el chorro de alta presión a otra persona, algún animal o usted mismo.

3. No use presión que exceda la presión de operación de cualquiera de las piezas (mangueras, accesorios, etc.) integrantes del sistema presurizado. No use nunca con accesorios o componentes de otro fabricante.

4. Nunca rocíe líquidos inflamables ni use el lavador a presión en áreas que contengan líquidos, gases o polvos inflamables.

5. Nunca use esta máquina en atmósferas explosivas o cerca de ellas.

6. No rocíe aparatos y cableados eléctricos.

7. Nunca desconecte la manguera de descarga de alta presión de la máquina mientras el sistema está presurizado. Para despresurizar la máquina, apague el suministro de corriente y agua, presione luego el gatillo 2 ó 3 veces.

8. Nunca mantenga el mecanismo del gatillo de la pistola permanentemente enganchado.

9. Nunca opere la máquina sin todos los componentes correctamente conectados a la máquina (manija, unidad de pistola/varilla, boquilla, etc.)

10. Abra siempre el suministro de agua antes de activar el lavador a presión, a menos que lo está drenando para guardarlo. Dejar que la bomba opere en seco puede causar daño grave.

11. No opere el lavador a presión sin el filtro de entrada de agua. Mantenga el filtro libre de residuos y sedimentos.

12. Nunca opere el lavador a presión con piezas rotas o faltantes. Inspeccione el equipo regularmente y repare o reemplace toda parte desgastada o dañada inmediatamente.

13. Use las boquillas, partes y accesorios suministrados con esta máquina solamente.

14. Nunca deje la varilla desatendida

mientras la máquina está prendida o funcionando.

1. Siempre sujete la pistola y la varilla firmemente cuando pone en marcha y opere la máquina.
2. El lavador a presión no está concebido para bombear agua caliente. No lo conecte nunca a una toma de agua caliente ya que esto reducirá en gran parte la vida de la bomba.
3. Nunca guarde el lavador a presión a la intemperie donde podría congelarse. La bomba quedaría muy dañada.
4. Descargue la presión residual apretando el gatillo hasta que el agua ya no sale más de la boquilla.

⚠ PRECAUCIÓN: Use protección auditiva adecuada al operar la máquina. Dependiendo de ciertas condiciones y duración de la operación, el ruido de este producto podría contribuir a la pérdida de la audición.

ADVERTENCIA: La utilización de este producto lo expondrá a sustancias química que en el Estado de California se consideran causantes de cáncer, defectos congénitos y otros daños reproductivos. Lávese las manos después de manipularlo.

INSTRUCCIONES DE PUESTA A TIERRA

Este producto debe estar puesto a tierra. Si el producto funciona mal eléctricamente, o falla, la puesta a tierra provee una vía de resistencia baja de la corriente eléctrica que reduce el riesgo de electrochoque. Este producto viene equipado con un cable con conducto a tierra del equipo y un enchufe ídem. El enchufe debe enchufarse a un tomacorriente adecuado, correctamente instalado y puesto a tierra de acuerdo con los códigos y ordenanzas locales.

▲ PELIGRO: Una conexión incorrecta del conducto de puesta a tierra del equipo puede resultar en riesgo de electrocución. Contacte a un electricista o personal de servicio competente si tiene dudas de si el tomacorriente está debidamente puesto a tierra. No modifique el enchufe suministrado con el producto – si no encaja en el tomacorriente, instale un

tomacorriente adecuado por un electricista competente. No use ningún tipo de adaptador con este producto.

ADVERTENCIA: A fin de reducir el riesgo de electrocución, mantenga todas las conexiones secas y por encima de la tierra. No toque el enchufe con las manos mojadas.

PROTECCION DE UN INTERRUPTOR ACCIONADO POR CORRIENTE DE PÉRDIDA A TIERRA (GFCI – GROUND FAULT CIRCUIT INTERRUPTER)

Este producto viene con un interruptor accionado por corriente de pérdida a tierra (GFCI –Ground Fault Circuit Interrupter) integrado en el enchufe del cable de corriente. Este dispositivo brinda protección adicional contra el riesgo de electrochoque. De ser necesario reemplazar el enchufe o el cable, uso solo piezas de repuesto idénticas que incluyan protección GFCI. Vea la Figura 7 para el procedimiento de prueba.

ADVERTENCIA: Conectar directamente al tomacorriente. No usar con cable de extensión. Usar un cable de extensión invalidaría el GFCI integrado en el enchufe del cable de suministro eléctrico y ocasionar un riesgo de electrochoque.

- La etiqueta puesta en su herramienta podría incluir los símbolos siguientes.

V.....voltios

A.....amperios

Hz ......hertzios

W......vatios

min......minutos

\~ ......corriente alterna

—— corriente directa

☐......no.velocidad sin carga

Construcción Clase II

.../min ...... revoluciones por minuto

terminal a tierra

símbolo de alerta de

seguridad

GUARDE ESTAS INSTRUCCIONES

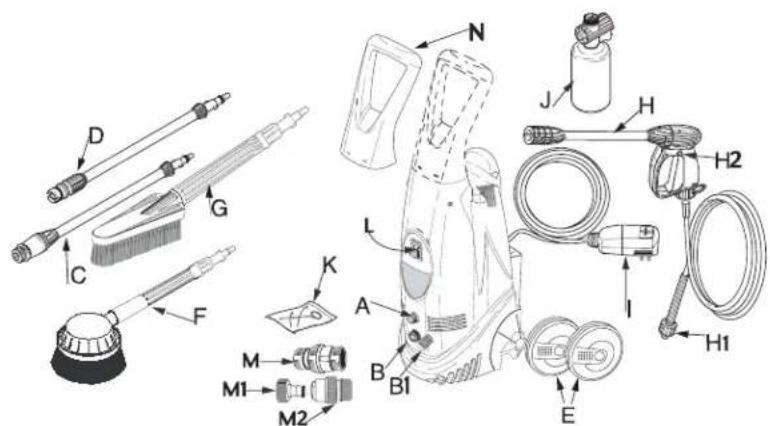

A. Salida de agua (SALIDA)

B/B1. Entrada de agua con filtro (ENTRADA)

C. Turbovarilla de alta presión

D. Varilla con patrón de abanico ajustable

E. Ruedas

F.Cepillo giratorio

G. Cepillo fijo

H/H1/H2. Pistola con cerrojo de seguridad/unidad de manguera

I. Cable eléctrico con GFCI

J. Aplicador de detergente

K. Herramienta para limpiar boquillas

M/M1/M2. Manguera de jardín de conexión rápida

N. Manija superior

MONTAJE / AJUSTE

Figure 1 - Pegar las ruedas (E)

presionándolas con firmeza contra el lavador a presión hasta que encajan en su lugar.

Figure 2 - Encaje la manija superior (N) en su lugar según se ilustra.

Figura 3 - Inserte la varilla con patrón de abanico (D) en la pistola (H), empujando y girando hasta que las dos partes queden entrelazadas según lo ilustra la Figura 3.

Figura 4 - Conecte la manguera de alta presión (H1) a la salida de agua (SALIDA) (A) del limpiador, insertando primero el extremo de bronce de la manguera a la salida de rosca de bronce, y luego enrósquelo bien a la conexión.

Figura 5 / 5A - Separe las dos porciones del adaptador de conexión rápida (M) según lo ilustra la Figura 5 y conecte el extremo de bronce de la porción de mayor tamaño (M2) a su manguera de jardín según lo ilustra la Fig. 5A.

Figura 6 - Conecte la porción restante del adaptador (M1) a la entrada de agua (ENTRADA) (B) del limpiador como se ilustra. La temperatura del agua de entrada NO debe pasar de 50°C (122°F). La presión del suministro de agua NO debe pasar de 10 barias (145psi).

⚠ PRECAUCIÓN: El lavador a presión solo debe usarse con agua limpia, el usar agua no filtrada o con químicos corrosivos dañarán el lavador a presión.

Figura 7 - Con el adaptador (M2) unido a su manguera de agua, tire la sección superior hacia atrás y empújela sobre la entrada de agua (B) del lavador a presión y luego suelte.

Figura 8 - Conecte la manguera de jardín al suministro de agua fría y abra el grifo a plenitud.

NOTA: Antes de limpiar cualquier superficie y a fin de maximizar el resultado, se debe limpiar un área que pase desapercibida para hacer una prueba de distancia y del patrón de rociado. Si las superficies pintadas se están escamando o agrietando, tenga mucho cuidado, ya que el lavador a presión puede remover la pintura suelta de la superficie.

El lavador a presión PW1500 viene equipado con corte de flujo automático.

Cuando se libera el gatillo, la presión dinámica corta el funcionamiento del motor automáticamente.

Cuando se oprime el gatillo, la baja de presión arranca el motor automáticamente y la presión se restaura con un mínimo de retardo.

Figura 9 - Enchufe el interruptor accionado por corriente de pérdida a tierra (GFCI) a un tomacorriente a tierra que funcione. PRUÉBELO CADA VEZ ANTES DE USARLO, El indicador en la parte superior del interruptor GFCI deberá tornarse rojo cuando el producto está listo para usar. Oprima el botón de PRUEBA ("TEST" en la parte inferior). El indicador rojo debe desaparecer. Oprima el botón de "REPOSICIÓN" ("RESET") para volverlo a usar. No lo use si la prueba que antecede falla.

Figura 10 – Libere el cerrojo de seguridad como lo ilustra la Figura 10, luego oprima el gatillo por unos segundos para dejar escapar el aire y descargar la presión residual en las tuberías.

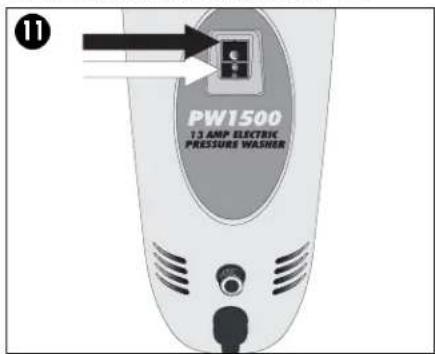

Figure 11 - Ponga en marcha el lavador a presión oprimiendo la mitad superior del interruptor (L) marcado "I". La unidad funcionará por unos pocos segundos a medida que aumenta la presión, luego se apagará. Funcionará a demanda, al apretar el gatillo de la pistola. Apague el lavador a presión oprimiendo la mitad inferior del interruptor marcado "0".

SU LAVADOR A PRESIÓN YA ESTÁ LISTO PARA UTILIZAR - POR FAVOR EXAMINE LO QUE SIGUE RELATIVO A INFORMACIÓN SOBRE APLICACIÓN DE ACCESORIOS.

ACCESORIOS

⚠ PRECAUCIÓN: Antes de cambiar accesorios, apague la unidad, apriete el gatillo para liberar la presión y active el cerrojo de seguridad.

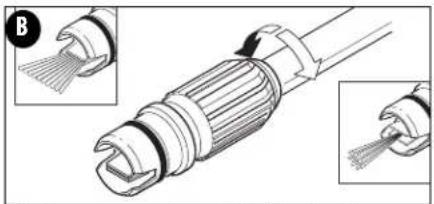

• VARILLA CON PATRÓN DE ABANICO AJUSTABLE

1.) Inserte la varilla de abanico (D) en la varilla de pistola (H) empujando y girando hasta que las dos partes queden entrelazadas según se ilustra en la Figura A.

2.) Para obtener el máximo de presión, gire la boquilla de la varilla de abanico en sentido horario según lo ilustra la Figura B. Este chorro delgado proporciona una limpieza más profunda en un área concentrada. Para un patrón de abanico

más ancho, gire la boquilla de la varilla en sentido antihorario. La anchura del patrón de abanico reduce el riesgo de daño a la superficie y permite limpiar grandes áreas de la misma rápidamente.

3.) Para extraer la varilla de abanico, presiónela hacia dentro de la varilla de pistola girándola de un lado a otro según lo ilustra la Figura C.

1.) Inserte la varilla con turboboquilla (C) en la varilla de pistola (H) empujando y girando hasta que las dos partes queden entrelazadas según se ilustra en la Figura D.

2.) La turboboquilla no requiere ningún tipo de ajuste.

3.) Para extraer la varilla de boquilla, presiónela hacia dentro de la varilla de pistola, girándola de un lado a otro según lo ilustra la Figura E.

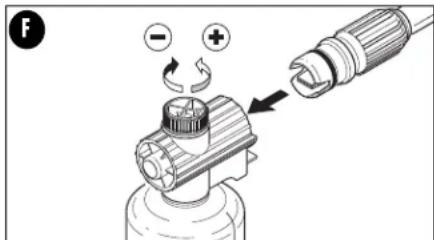

• APLICADOR DE DETERGENTE

Siga las indicaciones en la etiqueta del fabricante para mezclar las concentraciones apropiadas de jabón y detergentes.

Para usar el aplicador:

1.) Desenrosque la tapa del aplicador (J) y llene con detergente.
2.) Reponga la tapa.
3.) Inserte la varilla de pistola (H) en el aplicador de detergente (J) hasta que encaje firmemente en su lugar con un "clic" como lo ilustra la Figura F.

4.) La tapa en la parte superior del aplicador determina la cantidad de detergente a aplicar. Gire la tapa hacia el símbolo (+) para aumentar la cantidad de detergente y hacia el símbolo (-) para reducir la cantidad de detergente.
5.) Aplique detergente desde abajo hacia arriba para evitar que el detergente se deslice hacia abajo y forme estrías.
6.) Extraiga el aplicador de detergente de la varilla de pistola girando la botella de detergente _ de vuelta y tirando del aplicador hacia fuera en forma recta.
7.) Extraiga el aplicador de detergente de la varilla de pistola presionando la palanca hacia abajo como lo ilustra la Figura G y tirando de la varilla hacia afuera en forma recta.

8.) Enjuague la superficie hasta quitar el detergente.
9.) Enjuague el aplicador con abundante agua limpia.

NOTA: NO UTILICE:

• Cloro, productos clorados y otros químicos corrosivos.

• Líquidos que contengan disolventes (p. ej, diluentes de pintura, gasolina, aceites)

• Productos de fosfato trisódico

• Productos de amoníaco
• Productos de ácido-base

Estos químicos son dañinos para la unidad y la superficie que se está limpiando.

• CEPILLO GIRA TORIO

1.) Inserte el cepillo giratorio (F) en la varilla de pistola (H) empujando y girando hasta que las dos partes queden entrelazadas según se ilustra en la Figura H.

2.) Active la unidad para que el cepillo gire y se limpie.
3.) Para extraer, presione la varilla del cepillo hacia dentro de la varilla de pistola, girándola de un lado a otro.

- CEPILLO FIJO

1.) Inserte el cepillo fijo (G) en la varilla de pistola (H) empujando y girando hasta que las dos partes queden entrelazadas según se ilustra en la Figura I.

2.) Active la unidad para dispersar agua mientras limpia.
3.) Para extraer, presione la varilla del cepillo hacia dentro de la varilla de pistola, girándola de un lado a otro.

PREPARACIÓN DE LA SUPERFICIE

Antes de comenzar una labor de limpieza es importante inspeccionar si el área contiene objetos que puedan crear un peligro. Quite los objetos del área a limpiar que pudieran voltearse, tales como juguetes de niños o muebles de patio. Asegúrese que todas las puertas y ventanas están perfectamente cerradas.

También asegúrese de que todas las plantas y los árboles del área adyacente están protegidos por paños protectores a fin de que estos no se dañen por exceso de rociado.

CONSEJOS GENERALES DE LIMPIEZA

- Quite la varilla de abanico (D) de la varilla de pistola (H) según se ilustra en la Figura J.

- Limpie la boquilla con la herramienta para limpiar (K). Extraiga toda suciedad presente en el hueco de la boquilla de la varilla de abanico como lo ilustra la Figura K y enjuague.

• Para limpieza de patios entablados o de ladrillo, limite su área de trabajo a aproximadamente 7.6m2 (25 pies cuadrados) por vez.
• Enjuague primero el área a limpiar con agua fresca.
• Use solo detergentes con fórmula para lavadores a presión.
• Siempre pruebe el detergente en un área que pase desapercibida antes de usarlo.
• Comience con un rociado de abanico ancho y ajuste la presión hasta obtener el patrón de rociado deseado.
• El mejor ángulo para rociar agua contra una superficie a limpiar es a 45 grados. El rociar en forma directa tiende a hacer que las partículas de suciedad se incrusten en la superficie. Al trabajar sobre superficies verticales, es mejor aplicar el detergente comenzando por la parte inferior y progresar hacia arriba para prevenir que el detergente se deslice hacia abajo formando estrías.

CIERRE Y APAGADO DEL LAVADOR A PRESIÓN

1. Oprima el interruptor de apagado y desenchufe el cable del tomacorriente.
2. Cierre el agua del grifo.
3. Descargue la presión residual oprimiendo el gatillo hasta que no salga más agua de la boquilla ajustable.
4. Enganche el cerrojo de seguridad de la pistola.
5. Desconecte la manguera de jardín de la entrada de agua.
6. Desconecte la manguera de alta presión de la salida de alta presión y drene la manguera.

ALMACENAMIENTO

1. Almacene el lavador a presión puertas adentro, lejos de áreas que se puedan congelar.
2. No permita que la manguera de alta presión pueda retorcerse.
3. Prenda la unidad por algunos segundos hasta que toda el agua haya salido de la bomba. Apague inmediatamente.

MANTENIMIENTO

Limpie la boquilla con la herramienta suministrada. Quite toda suciedad presente en el hueco de la boquilla de la varilla de rociado según se ilustra en la Figura 14 y enjuague.

Use solo jabón suave y un paño húmedo para limpiar la herramienta.

▲PRECAUCIÓN: Nunca use el lavador a presión para limpiar el lavador mismo.

IMPORTANTE: Para garantizar la SEGURIDAD y la FIABILIDAD del producto, toda reparación, mantenimiento y ajuste, deberán ser realizados en los centros autorizados de servicio u otro personal de servicio calificado, utilizando siempre para ello accesorios originales.

ACCESORIOS

Los accesorios que se recomiendan usar con su lavador a presión están disponibles donde su distribuidor o centro de servicio local. De necesitar

asistencia para obtener un accesorio, favor llamar a: 1-800-544-6986.

AADVERTENCIA: Puede ser peligroso usar cualquier accesorio no recomendado con este lavador a presión.

INFORMACIÓN DE SERVICIO

Black & Decker ofrece una red completa de centros de servicio y centros autorizados en toda Norteamérica. Todos los centros de servicio Black & Decker disponen de personal entrenado para dar un servicio eficiente y confiable a las herramientas eléctricas de sus clientes. De necesitar orientación técnica, reparación o repuestos originales de fábrica, diríjase al centro Black & Decker local. Para hallar la ubicación del centro de servicio más cercano, busque en las páginas amarillas de la guía telefónica bajo "Herramientas—Eléctricas" o llame a: 1-800-544-6986.

GARANTÍA COMPLETA DE DOS AÑOS PARA USO DOMÉSTICO

Black & Decker (U.S.) Inc. garantiza este producto por dos años contra todo defecto de material y fabricación. El producto defectuoso será reemplazado o reparado sin costo en una de las dos formas siguientes.

La primera opción, que resultará en intercambio solamente, será devolviendo el producto al minorista donde fue comprado (siempre que la tienda sea un minorista participante). Las devoluciones deberán hacerse dentro del período de intercambio que el minorista tiene por política (generalmente de 30 a 90 días después de la venta). La prueba de compra podrá ser requerida. Favor informarse con el minorista sobre la política específica de devolución en cuanto a devoluciones hechas en fecha posterior a la fijada para intercambios.

La segunda opción es llevar o enviar el producto (pre-pagado) a un centro de servicio Black & Decker o un centro autorizado para reparaciones o reemplazo, a nuestra discreción. La prueba de compra podrá ser requerida.

Los centros de servicio Black & Decker o centros autorizados se anuncian bajo "Herramientas - Eléctricas" en las páginas amarillas de la guía telefónica.

Esta garantía no aplica a los accesorios. Esta garantía le otorga a usted derechos legales específicos y otros derechos que pueden variar de estado en estado y de provincia a provincia. Si tiene alguna pregunta, comuníquese con el gerente de su centro de servicio Black & Decker más cercano. Este producto no está destinado al uso comercial.

Sustitución gratuita de las etiquetas de advertencia: Si las etiquetas de advertencia se vuelven ilegibles o se pierden, llame al 1-800-544-6986 para conseguir gratuitamente otras de repuesto.

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS ELECTRICAS FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MAS CERCANO

CULIACAN Av. Nicolas Bravo #1063 Sur (56 77) 12 42 10

GAUDALAJARA Av. La Paz #1770 (33 38) 26 69 78

LEON Polara #32 (47 77) 13 14 56

MEXICO Sonora #134 Hiprodromo Condesa (55 55) 53 99 79

MERIDA Calle 63 #459 (99 99) 23 54 90

MONTERREY Av. Francisco I. Madero Pte. 1820-A (81 83) 72 11 25

PUEBLA 17 Norte #2057 (22 22) 46 90 20

QUERETARO Av. Madero 139 Pte. (44 22) 14 60 60

SAN LOUIS POTOSI Pedro Moreno #408 Fracc. la Victoria (44 48) 14 25 67

TORREON Blvd. Independencia, 96 pte. (87 17) 16 52 65

VERACRUZ Prolongación Diaz Miron #4280 (29 99) 21 70 18

VILLAHERMOSA Zaragoza #105 (99 33) 12 53 17

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326-7100

Especificaciones

PW1500

Tensión de alimentación	120 V CA
Potencia nominal:	1450 W
Consumo de corriente:	13 A
Frecuencia de operación:	60 Hz

IMPORTADO: BLACK & DECKER S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MEXICO. D.F

TEL. [phone]

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS"

en la sección amarilla.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Síntoma	Causa	Solución
El motor no arranca.	La unidad no está enchufada.	Enchufar el cable de electricidad. Turn switch to the “On” position.
	El Interruptor prende/apaga está en la posición Apagado (Off).	Poner Interruptor en la posición de “Prendido” (On).
	El gatillo accionador de varilla no ha sido apretado.	Apretar el accionador de varilla con el interruptor en la posición “Prendido”.
	El cortacircuitos se disparó.	Oprima el botón de reposición del GFCI en la parte del enchufe del cable.
La unidad no logra una presión alta.	El grifo de agua no está completamente abierto.	Abrir el grifo de agua por completo.
	El filtro de entrada de agua está obstruido.	Saque el filtro y enjuáguelo para quede limpio.
	La boquilla está desgastada.	Llame a un representante de Servicio al Cliente B&D al 1-800-544-6986.
	La bomba chupa aire.	Verifique que las mangueras y los herrajes están apretados herméticamente. Apague la máquina y purgue la bomba apretando el gatillo de la pistola hasta que salga un flujo de agua continua de la boquilla.
	El suministro de agua está limitado.	Verifique que la manguera no tenga retorceduras, escapes o bloqueo.
La presión de salida varía en alta/baja.	El suministro de agua de entrada no es suficiente.	Abra el grifo de agua a todo dar – verifique que la manguera no tenga escapes o retorceduras.
	La bomba chupa aire.	Verifique que las mangueras y los herrajes están apretados herméticamente. Apague la máquina y purgue la bomba apretando el gatillo de la pistola hasta que salga un flujo de agua continua de la boquilla.
	El filtro de agua de entrada está obstruido.	Saque el filtro (B1) y enjuáguelo para quede limpio FIG. L.
	La boquilla de descarga está obstruida.	Purgar con aire o quitar los residuos con la herramienta suministrada.
No hay detergente.	El recipiente de detergente está vacío.	Añada más detergente.
	La botella o el tubo de succión de detergente no está conectado correctamente.	Verifique la conexión.
	El detergente es demasiado espeso.	Use solamente detergente recomendado para lavadores a presión.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Síntoma	Causa	Solución
No hay detergente.	El filtro del tubo de succión de detergente está obstruido.	Haga correr el agua caliente a través del filtro para quitar los residuos.
	El tubo de succión de detergente está dañado μ obstruido.	Elimine la obstrucción o reemplace el tubo de succión de detergente.
	La boquilla de descarga está obstruida.	Purgar con aire o quitar los residuos con la herramienta suministrada.
La conexión de la manguera de jardín tiene escapes.	Los herrajes están flojos.	Apriete los herrajes.
	Falta la empacadura de goma o está desgastada.	Reemplace la empacadura en el adaptador de la manguera .
La varilla de rociado o la extensión de varilla tiene escapes.	La varilla de rociado no está conectada correctamente.	Insertar la varilla de rociado en la extensión. Empuje hacia adentro y gire para que la varilla encaje fijamente en su lugar.
	Anillo “O” dañado.	Llame a un representante de Servicio al Cliente B&D al 1-800-544-6986.
La bomba hace demasiado ruido.	La bomba chupa aire.	Verifique que las mangueras y los herrajes están apretados herméticamente. Apague la máquina y purgue la bomba apretando el gatillo de la pistola hasta que salga un flujo de agua continua de la boquilla.
La bomba tiene escapes de agua.	Herrajes flojos.	Verifique que los herrajes están bien apretados.
	Los cierres de agua están dañados o desgastados.	Llame a un representante de Servicio al Cliente B&D al 1-800-544-6986.
Escape de aceite.	Los sellos de lubricación están dañados o desgastados.	Llame a un representante de Servicio al Cliente B&D al 1-800-544-6986.
El motor zumba pero no funciona.	Voltaje de alimentación por debajo del mínimo.	Asegúrese de que el lavador a presión es el único que está operando en este circuito.
	El sistema tiene presión residual.	Apague la unidad, apriete el accionador de varilla de rociado para liberar la presión, luego prenda la unidad.
	Pérdida de voltaje debido al cable de extensión.	No utilice un cable de extensión con esta unidad – enchúfela directamente al tomacorriente.
	El limpiador no se usa por períodos largos.	Llame a un representante de Servicio al Cliente B&D al 1-800-544-6986.
