BCHT2338 - Campana extractora Becken - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana Extractora
Marca	Becken
Modelo	BCHT2338
Ancho	60 cm (23.6 pulgadas)
Profundidad	50 cm (19.7 pulgadas)
Altura	12 cm (4.7 pulgadas)
Peso neto	8.5 kg (18.7 lb)
Alimentación eléctrica	230 V / 50 Hz
Potencia de succión máxima	650 m³/h (230 CFM)
Nivel de ruido	55 dB (A) a máxima velocidad
Iluminación	2 x 1.5 W LED
Tipo de filtro	Filtro de grasa de aluminio (lavable)
Tipo de control	Panel táctil electrónico
Número de velocidades	3 velocidades + impulso
Tipo de instalación	Bajo gabinete / montaje en pared
Tipo de conducto	Con conducto (recirculación opcional con filtro de carbón)
Clase energética	A+
Consumo anual de energía	30 kWh/año
Eficiencia del filtro de grasa	Clase B
Eficiencia del flujo de aire	Clase A
Clase de reducción de ruido	Clase A
Garantía	2 años

Preguntas frecuentes - BCHT2338 Becken

¿Cómo instalo la campana extractora Becken BCHT2338?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la campana esté montada de forma segura debajo de un gabinete o en la pared al menos 65 cm por encima de una placa eléctrica o 75 cm por encima de una placa de gas. Conecte los conductos para extracción o instale un filtro de carbón para el modo de recirculación. Consulte el manual de usuario para obtener pasos detallados.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Limpie los filtros de grasa de aluminio cada mes o con más frecuencia si se usa mucho. Se pueden lavar a mano con agua tibia y jabón o en el lavavajillas. Déjelos secar completamente antes de volver a instalar.

¿Se puede usar esta campana extractora sin conductos?

Sí, la Becken BCHT2338 se puede usar en modo de recirculación. Debe comprar e instalar un filtro de carbón (generalmente se vende por separado) para absorber los olores. El aire se filtrará y recirculará de vuelta a la cocina.

¿Cuál es el nivel de ruido de esta campana a máxima velocidad?

El nivel de ruido máximo es aproximadamente 55 dB(A), comparable a una conversación tranquila. A velocidades más bajas, funciona aún más silenciosamente.

¿Qué tipo de iluminación tiene el BCHT2338 y cómo reemplazarla?

Cuenta con 2 luces LED de 1.5 W. Los LED son eficientes energéticamente y de larga duración. Si es necesario reemplazarlos, comuníquese con el soporte de Becken o un técnico calificado, ya que las luces pueden requerir desmontar la campana.

¿Cómo reinicio el recordatorio de limpieza del filtro?

Después de limpiar o reemplazar los filtros, presione y mantenga presionado el botón de reinicio del filtro (indicado en el panel de control o en el manual) durante aproximadamente 3 segundos hasta que la luz indicadora se apague.

¿Cuáles son las dimensiones de la campana extractora BCHT2338?

La campana tiene un ancho de 60 cm (23.6 pulgadas), profundidad de 50 cm (19.7 pulgadas) y altura de 12 cm (4.7 pulgadas). Asegúrese de que el espacio del gabinete pueda acomodar estas dimensiones.

¿Puedo controlar la campana con un control remoto?

No, la Becken BCHT2338 no viene con un control remoto. Se opera mediante el panel táctil electrónico en la parte frontal de la campana.

¿Qué debo hacer si la campana no aspira correctamente?

Primero, verifique si los filtros de grasa están limpios y no obstruidos. Asegúrese de que el conducto no esté bloqueado y que el filtro de carbón (si se usa) no esté saturado. También verifique que la campana esté instalada a la altura correcta sobre la placa de cocción.

¿Este producto tiene garantía y cómo reclamarla?

Becken ofrece una garantía de 2 años para el BCHT2338 contra defectos de fabricación. Para reclamar, comuníquese con el servicio de atención al cliente de Becken con su comprobante de compra y número de modelo. No intente repararlo usted mismo, ya que podría anular la garantía.

MANUAL DE USUARIO BCHT2338 Becken

MANUAL DE INSTRUCCIONES

Gracias por adquirir este producto.

Este aparato ha sido sometido a diversas pruebas que avalan su calidad. Este manual de instrucciones está destinado a facilitar el uso del aparato y garantizar un uso seguro.

Lea atentamente las instrucciones así como las medidas de seguridad descritas en este manual.

Esperamos sinceramente que esté satisfecho con su nuevo aparato.

ÍNDICE

1. INSTRUCCIONES DE SEGURIDAD 16

1.1. Alimentación 17

1.2. Cable de alimentación y otros cables 17

1.3. Humedad y agua 17

1.4. Limpieza 18

1.5. Precauciones generales 18

2. INSTRUCCIONES DE FUNCIONAMIENTO 20

2.1. Descripción del producto 21

2.2. Utilización del producto 22

2.3. Mantenimiento 23

3. SERVICIO POSVENTA 26

4. PROTECCIÓN MEDIOAMBIENTAL 26

Cooker Hood | Campana extractora | Exaustor

BECKEN

1. INSTRUCCIONES DE SEGURIDAD

	ATENCIÓN
	PELIGRO DE ELECTROCUCIÓNNO ABRIR
Atención: para evitar el riesgo de electrocución, no abra esta unidad. Su interior no contiene elementos que puedan ser reparados por el usuario. Solicite la asistencia de personal cualificado.

Avisos importantes

Antes de usar el aparato, lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, pues puede tener que consultarlo en el futuro.

Antes de encender el aparato, y a fin de garantizar su utilización de forma correcta y segura, no lo utilice si:

• Se ha caído al suelo;
• Nota alguna señal de daño;
• Se produce alguna anomalía durante su funcionamiento.

Para evitar posibles peligros y el deterioro del aparato debido a un uso incorrecto, se recomienda que lea atentamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual y únicamente para uso doméstico. Cualquier daño derivado del uso del aparato fuera de este ámbito de aplicación, cualquier uso incorrecto, así como cualquier modificación manual del producto, no estará cubierto y anulará automáticamente la garantía.

[you can trust]

Asistencia

En caso de avería, acuda a un servicio técnico cualificado.

Este aparato podrá ser utilizado por niños de ocho años o más y por personas con discapacidad física, sensorial o mental, o personas con falta de experiencia o conocimientos, siempre que cuenten con supervisión o se les haya proporcionado instrucciones para usar este aparato de un modo seguro, y entiendan los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no deben ser realizados por niños sin supervisión.

Estas instrucciones también están disponibles en www.suporteworten.pt

1.1. Alimentación

Compruebe que la tensión de la red eléctrica es compatible con la indicada en el aparato. En caso de que no sea compatible, consulte al Servicio de Atención al Cliente.

1.2. Cable de alimentación y otros cables

No enrolle el cable de alimentación ni tire de él para desenchufar el aparato. Asimismo, manténgalo alejado de superficies calientes.

Nunca utilice este aparato si el cable o el enchufe están dañados.

En su lugar, llévelo a un servicio técnico autorizado para que proceda a su sustitución.

1.3. Humedad y agua

No utilice el aparato en lugares húmedos. No deje que el aparato se moje en ninguna circunstancia, pues puede ser peligroso. Para evitar el peligro de incendio o descarga eléctrica, no exponga el aparato al agua o la humedad. Asimismo, no sumerja el aparato (por ejemplo, para limpiarlo).

BECKEN

1.4. Limpieza

Antes de proceder a la limpieza del aparato, apáguelo y desconecte el cable de la corriente. Deje siempre que el aparato se enfríe antes de efectuar cualquier operación de limpieza.

Para limpiar el exterior del producto, utilice únicamente un paño suave y seco.

1.5. Precauciones generales

• Siga las instrucciones de este manual, que le ayudarán a instalar y poner en funcionamiento correctamente este producto y disfrutar de sus características avanzadas. Guarde las instrucciones para referencia futura.
• Lea todas las instrucciones antes de usar el aparato.
• Las operaciones de reparación o mantenimiento deben ser realizadas únicamente por profesionales autorizados.
• Cualquier daño provocado por modificaciones manuales al producto no estará cubierto por la garantía.
• Si usa el producto para otros fines que no sean para los que ha sido originalmente diseñado, o si no está correctamente conectado, el producto podrá sufrir daños y la garantía quedará anulada.
• Tenga cuidado cuando la campana extractora funcione simultáneamente con una chimenea o quemador que dependa del aire del ambiente y cuyo suministro de energía no sea una fuente eléctrica, dado que la campana elimina el aire del ambiente que un quemador o chimenea necesita para la combustión.
• Proporcione la ventilación adecuada en el ambiente para utilizar de manera segura la campana extractora.
• Siga las leyes locales que corresponden a la evacuación de aire externa.

[you can trust]

• El aparato solo debe utilizarse con la tensión y la frecuencia asignadas.
• Existe riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.
  En determinadas circunstancias, los electrodomésticos pueden resultar peligrosos.
• No compruebe el estado de los filtros mientras la campana extractora está en funcionamiento.
• No toque las bombillas después de usar el aparato.
• No desconecte el aparato con las manos mojadas y sin tirar del cable de alimentación.
• Está prohibido flambear alimentos debajo de la campana extractora.
• Evite la llama libre, ya que daña los filtros y puede causar un riesgo de incendio.
• Compruebe constantemente los alimentos mientras fríe, dado que el aceite sobrecalentado puede convertirse en un riesgo de incendio.
• Desconecte el enchufe eléctrico antes de realizar cualquier tarea de mantenimiento.
• Los niños no reconocen los riesgos de los electrodomésticos. Por lo tanto, use o guarde el aparato solo bajo la supervisión de adultos y fuera del alcance de los niños.
• Si el cable de alimentación está dañado, el fabricante o un técnico cualificado debe reemplazarlo para evitar peligros.
• Mantenga los electrodomésticos fuera del alcance de niños o personas enfermas. No deje que usen los aparatos sin supervisión.

BECKEN

• Úselo solamente en interiores.
• No deseche los electrodomésticos como desechos municipales sin clasificar; use instalaciones de recolección separadas.
• Póngase en contacto con su gobierno local para obtener información sobre los sistemas de recolección disponibles.
• Si los electrodomésticos se eliminan en vertederos o basureros, las sustancias peligrosas pueden filtrarse en las aguas subterráneas y entrar en la cadena alimentaria, lo que dañaría su salud y bienestar.
• Cuando el aparato no esté en uso y antes de limpiarlo, desenchúfelo de la toma de corriente.

El aparato ha sido diseñado para su uso en la versión de conductos (extractor externo) o en la versión de filtración (circulación de aire interior).

PRECAUCIONES DE SEGURIDAD

A) Tenga cuidado cuando la campana extractora funcione simultáneamente con una chimenea o quemador que dependa del aire del ambiente y cuyo suministro de energía no sea una fuente eléctrica, dado que la campana elimina el aire del ambiente que un quemador o chimenea necesita para la combustión.
B) Proporcione la ventilación adecuada en el ambiente para utilizar de manera segura la campana extractora.
C) Siga las leyes locales que corresponden a la evacuación de aire externa.
D) El aparato solo debe utilizarse con la tensión y la frecuencia asignadas.

[you can trust]

E) Existe riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.

2.1. Descripción del producto

INSTRUCCIONES DE INSTALACIÓN Método uno:

• Las campanas extractoras deben colocarse a una distancia de 65-75 cm de la superficie de cocción para obtener el mejor efecto.
• Para instalar en la pared, taladre 4 orificios de ∅8 mm en un lugar adecuado, de acuerdo con la distancia del centro del orificio en la parte posterior de la campana extractora.
• Inserte la tuerca en los orificios.
• Introduzca los tornillos en las tuercas y apriételos.
• Monte la campana extractora sobre los tornillos fijos.

• Fije la campana extractora en la pared, como se muestra en el método de la imagen B.
• Coloque la válvula unidireccional en la campana extractora.

BECKEN

Método dos:

• Taladre 6 agujeros de 4 mm de diámetro en la parte inferior del armario colgante.
• Coloque la válvula unidireccional en la campana extractora, instálela en la parte inferior del armario y luego apriétela con los 6 tornillos incluidos.
• Instale el tablero ajustado en la parte inferior de la campana extractora para cerrar el hueco entre la parte trasera del campana y el armario.

2.2. Utilización del producto

Conmutador basculante

- Conecte el enchufe de alimentación a la toma de corriente.

«, y la bombilla se encenderá;

presione «O», y la bombilla se apagará.

• Empuje el interruptor ② en «I, II»; el motor estará en velocidades «baja o alta»; pulse en «O», y el motor se apagará.
• La campana extractora funcionará a velocidad baja o alta cuando extraiga el panel frontal.

[you can trust]

• Se recomienda utilizar el aparato antes de cocinar.
• Debe haber ventilación adecuada en la habitación cuando la campana extractora se utiliza al mismo tiempo que los electrodomésticos que queman gas u otros combustibles (no aplicable a los aparatos que solo descargan el aire de vuelta a la habitación).
• Se recomienda dejar el aparato en funcionamiento durante 15 minutos después de terminar la cocción, para eliminar los vapores y olores de cocción.
• Apague el aparato si no se está utilizando.
• No permita que se generen llamas bajo la campana extractora.
• No utilice el aparato, especialmente si el cable de alimentación está dañado.

BECKEN

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas igualmente cualificadas para evitar riesgos.
• No sumerja el aparato en líquido.
• El aire de escape no se debe descargar en un tubo que se utilice para la extracción de humo de aparatos que quemen gas u otros combustibles.
• Deben cumplirse las normas relativas a las emisiones a la atmósfera.

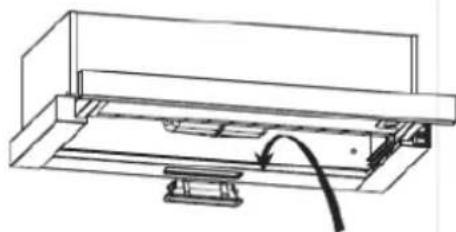

• Detalles sobre el método de limpieza y la frecuencia.
• Para evitar un riesgo de incendio, se recomienda limpiar el filtro al menos cada dos meses; para ello, cumpla las siguientes instrucciones:

- Desenchufe el aparato antes de limpiar; luego, retire los filtros de la campana y lávelos en una solución de agua y detergente líquido neutro, dejándolos en remojo.

- Enjuague bien con agua tibia y déjelo secar.

- Los filtros también se pueden lavar en el lavavajillas.

- Los paneles de aluminio pueden cambiar su color después de varios lavados.

Esto no es motivo de queja del cliente ni de sustitución de los paneles.

[you can trust]

Filtro de aire

- Limpie regularmente la superficie de la campana extractora con un paño húmedo con alcohol desnaturalizado o un detergente líquido no abrasivo (tenga en cuenta lo siguiente: no limpie el motor ni las partes interiores).

- Reemplace los filtros aproximadamente cada cuatro meses.

- Existe riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.

Reemplazar las lámparas:

Atención: La luz LED debe sustituirse por una persona competente. Si la luz LED está dañada, contacte con el Servicio de Atención al Cliente para obtener asistencia.

Utilice el destornillador para aflojar el tornillo ST4 * 8MM (2 piezas) del panel de iluminación, saque el accesorio de iluminación. Abra la caja de terminales que se conectó con el cable, desconecte el conector del cable y reemplace la lámpara.

- El código ILCOS D para esta lámpara es: DBS-2/65-H-120/33

- Potencia máxima: 1 × 2 W

- Rango de voltaje: CA 110-240V

- Dimensiones

BECKEN

BECKEN ha diseñado este aparato con el fin de garantizar la máxima fiabilidad. Sin embargo, si se produce algún problema, no intente abrir el aparato, pues corre peligro de electrocución. En caso de que no sea capaz de solucionar el problema, póngase en contacto con el Servicio de Atención al Cliente de cualquier tienda Worten, Modelo o Continente, para solucionar el problema. Worten Equipamentos para o Lar ofrece una garantía por un periodo de dos años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación.

ATENCIÓN: cualquier intento de reparar el aparato sin haber contactado con el fabricante o el vendedor anulará la garantía.

Todos los usuarios deben estar familiarizados con estas instrucciones. El hecho de conocer los posibles problemas puede servirle de ayuda para evitar que se produzcan.

4. PROTECCIÓN MEDIOAMBIENTAL

A fin de proteger el medio ambiente, intentamos reducir al máximo el volumen de nuestros embalajes, limitándolos a tres materiales fáciles de clasificar: cartón, papel y plástico. El aparato está fabricado con material reciclable, tras ser desmontado por una empresa especializada. Cumpla la normativa local correspondiente en materia de reciclaje de los materiales.

Importado, producido y distribuido por:
