Tipo de producto	Cámara de vigilancia exterior con proyector LED
Marca	Swann
Modelo	Floodlight Security System (SWWHD-FLOCAM)
Alimentación	100-240 V CA, 1,0 A, 50/60 Hz, 30 W
Conectividad	Wi-Fi 2,4 GHz (banda única)
Detección de movimiento	Detector infrarrojo pasivo True Detect™
Visión nocturna	LED infrarrojos
Ángulo de visión	No especificado, inclinación ajustable
Resolución de video	No especificada (probablemente HD)
Audio	No especificado (probablemente un micrófono y altavoz)
Sirena	Sí, integrada
Proyector LED	Integrado, dirección ajustable
Fijación	Sobre caja de conexión estándar, montaje vertical
Altura de instalación recomendada	2,4 metros (8 pies) mínimo
Índice de protección	No especificado (exterior, resistente a la intemperie)
Aplicación	SAFE by Swann (iOS/Android)
Asistente de voz	No especificado
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos
Instrucciones de seguridad	Cortar la corriente antes de la instalación; no usar con un regulador de intensidad; se recomienda instalación por un electricista autorizado
Piezas de repuesto y reparabilidad	No especificado (ninguna pieza reemplazable por el usuario)

Preguntas frecuentes - Floodlight Security System SWANN

¿Cómo instalar el Floodlight Security System?

Primero, corte la corriente en el disyuntor. Fije el soporte de montaje en la caja de conexión, conecte los cables (negro fase, blanco neutro, verde/amarillo tierra) con los conectores, luego atornille la unidad al soporte. Restablezca la corriente y siga las instrucciones en la aplicación SAFE by Swann para el emparejamiento Wi-Fi.

¿Por qué mi cámara no se conecta al Wi-Fi?

Asegúrese de que su teléfono esté conectado a una red 2,4 GHz (la cámara solo admite esta banda). Verifique la intensidad de la señal en la ubicación de instalación (mínimo 1 barra). Si la señal es débil, mueva el enrutador o instale un amplificador Wi-Fi.

¿Cómo restablecer la cámara?

Mantenga presionado el botón Reset (ubicado en el dispositivo) durante 10 segundos. La cámara se reiniciará y entrará en modo de emparejamiento (parpadeo azul).

¿Qué aplicación usar para configurar la cámara?

Descargue la aplicación SAFE by Swann desde App Store o Google Play. Cree una cuenta, actívala por correo electrónico y luego siga las instrucciones para agregar la cámara.

¿Puedo usar un regulador de intensidad para el proyector?

No, no conecte el dispositivo a un regulador de intensidad o un temporizador. Esto podría dañar la unidad. La cámara debe estar alimentada permanentemente para permanecer conectada al Wi-Fi.

¿Cómo ajustar el ángulo de la cámara y el proyector?

Afloje los botones de ajuste y las tuercas de bloqueo para orientar las lámparas y la cámara. Vuelva a apretar después del ajuste. Para una detección óptima, incline la cámara hacia abajo para que los movimientos atraviesen el campo de detección.

¿Qué significan los indicadores LED de la cámara?

Azul parpadeante: modo de emparejamiento Wi-Fi. Azul parpadeante rápido: conexión Wi-Fi en curso. Rojo fijo: transmisión en vivo o grabación de movimiento. Púrpura parpadeante: señal Wi-Fi débil.

¿Cómo probar la cobertura Wi-Fi antes de la instalación definitiva?

Coloque su teléfono en la ubicación prevista para la cámara y verifique la intensidad de la señal Wi-Fi (al menos 1 barra). Pruebe la reproducción de un video en streaming (YouTube, Netflix). Se recomienda una velocidad de descarga mínima de 1 Mbps.

¿La cámara es resistente al agua?

Sí, está diseñada para uso exterior. Aplique sellador de silicona resistente a la intemperie alrededor de la superficie de montaje para evitar la humedad. La junta de espuma incluida también ayuda a la impermeabilización.

¿Qué hacer si olvidé mi contraseña Wi-Fi o el nombre de la red?

Puede anotar esta información en la sección Información del enrutador Wi-Fi del manual. Si lo olvidó, consulte la configuración de su enrutador o comuníquese con su proveedor de servicios. Para la cámara, un restablecimiento permitirá reiniciar el emparejamiento.

MANUAL DE USUARIO Floodlight Security System SWANN

ES Guía de inicio rápido

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Instale la unidad según los códigos eléctricos locales y nacionales. Si tiene alguna duda o pregunta sobre las conexiones eléctricas o si necesita que le instalen una caja de conexiones eléctrica, comuníquese con un electricista autorizado. En ciertas jurisdicciones, esta unidad debe ser instalada por un electricista autorizado. Verifique con las autoridades locales cuáles son los requisitos vigentes.
• La unidad debe montarse en una superficie vertical plana capaz de soportar todo el peso de la unidad.
• Asegúrese de que el voltaje marcado en la unidad sea el mismo que la fuente de alimentación eléctrica que se utilizará.
• No conecte a un regulador de luz o un temporizador.
• Siempre corte la corriente en el disyuntor principal o en la caja de fusibles antes de comenzar la instalación. De lo contrario, podrían producirse lesiones graves, descargas eléctricas o riesgo de incendio.
• No confíe solo en el interruptor de pared para apagar la alimentación.
• No abra ni desmonte la unidad. No contiene partes que puedan ser reparadas o reemplazadas por el usuario.

COMPROBACIÓN PREVIA A LA INSTALACIÓN

PRUEBA DE COBERTURA DE WI-FI

• Antes de comenzar la instalación, es una buena idea confirmar si hay cobertura de Wi-Fi en la ubicación deseada.
• Tenga en cuenta que la calidad de la señal de Wi-Fi puede variar significativamente en diferentes lugares de la casa debido a factores ambientales como el tipo de construcción de la casa y la interferencia inalámbrica de otros dispositivos electrónicos.

PARA COMPROBAR LA COBERTURA DE WI-FI

1 Conecte su teléfono a la banda de red Wi-Fi de 2.4GHz de su enrutador inalámbrico.
Nota: El sistema de seguridad Reflector solo se conectará a una red de 2.4GHz.
2 Coloque su teléfono donde planea instalar la unidad. Si tiene conexión Wi-Fi en su teléfono, es probable que la unidad también pueda obtener una conexión Wi-Fi. Verifique el ícono de Wi-Fi en su teléfono. Recomendamos un mínimo de 1 barra que aparezca en el icono de Wi-Fi de su teléfono como se muestra a continuación. Se deben realizar pruebas adicionales si la potencia de la señal es de solo 1 bar.

El número de barras indica la intensidad de la señal Wi-Fi

ExcelenteBuenaJustaDebilSin conexión

COMPROBACIÓN PREVIA A LA INSTALACIÓN

3 Además, para evitar posibles problemas de conexión Wi-Fi, intente reproducir un video en una aplicación de servicio de transmisión de medios, por ejemplo, YouTube™ o Netflix™, a través de su teléfono. Si es posible, detenga temporalmente las actividades como los juegos en línea y la transmisión de video en otros dispositivos conectados a su red mientras realiza las pruebas, ya que esto puede afectar la velocidad y la calidad de la conexión.
4 Si no experimenta ningún problema de transmisión de video (almacenamiento en búfer, tartamudeo, etc.), puede continuar con la instalación del producto. También hay herramientas de topografía y velocidad de Wi-Fi disponibles en línea que le permiten analizar y medir la calidad de su conexión Wi-Fi, incluidas las velocidades de carga y descarga (se recomienda una velocidad de carga de Internet mínima de 1 Mbps para una transmisión de video óptima). Para obtener más información, vaya a: support.swann.com.
5 Si aún tiene alguna duda sobre su cobertura de Wi-Fi, consulte a un electricista con licencia para conectar el cableado de la unidad Floodlight a un enchufe temporal y conecte un cable de extensión a una toma de corriente para que pueda encender la cámara en el lugar para probar la conexión Wi-Fi. directamente a través de la aplicación SAFE by Swann. Para obtener instrucciones sobre el emparejamiento de la cámara, consulte el paso 10 en la página 19.

WIFI ES DÉBIL O FUERA DE RANGO EN LA UBICACIÓN

• Si la ubicación está fuera de alcance, deberá mover su enrutador o instalar un extensor de alcance de Wi-Fi.
• No continúe con la instalación del Reflector hasta que haya probado y confirmado la disponibilidad de una conexión Wi-Fi buena y confiable en la ubicación seleccionada.

OBTENER LA APLICACIÓN

1 Descargue la versión más reciente de la aplicación SAFE by Swann desde la tienda de Apple App Store® o Google Play™ en su dispositivo iOS o Android. Simplemente busque "SAFE by Swann"

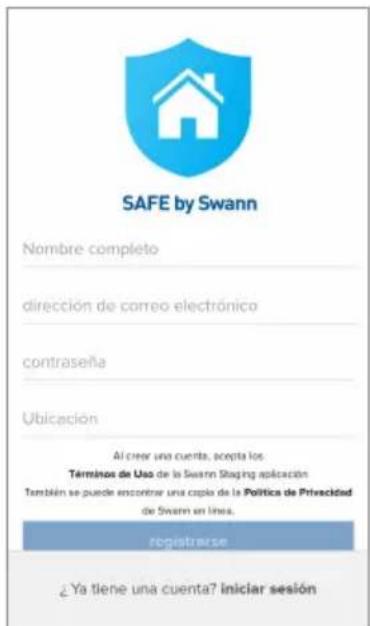

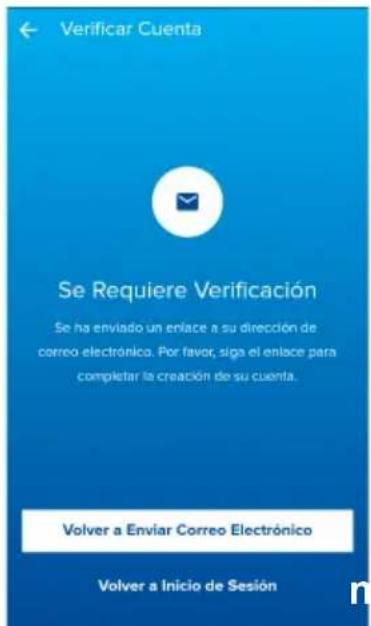

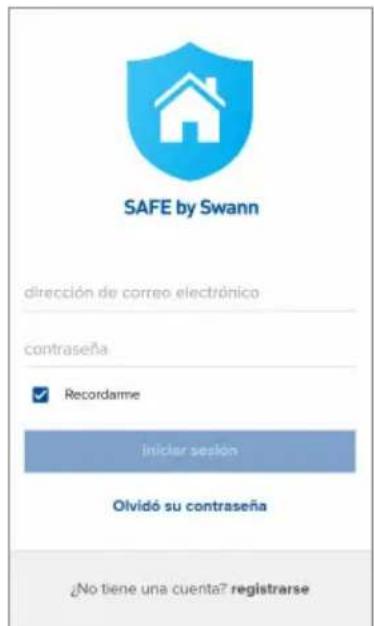

2 Abra la aplicación, cree su cuenta SAFE by Swann e inicie sesión. Antes de poder iniciar sesión, deberá activar su cuenta y confirmar el correo electrónico que se envió a la cuenta de correo electrónico que proporcionó.

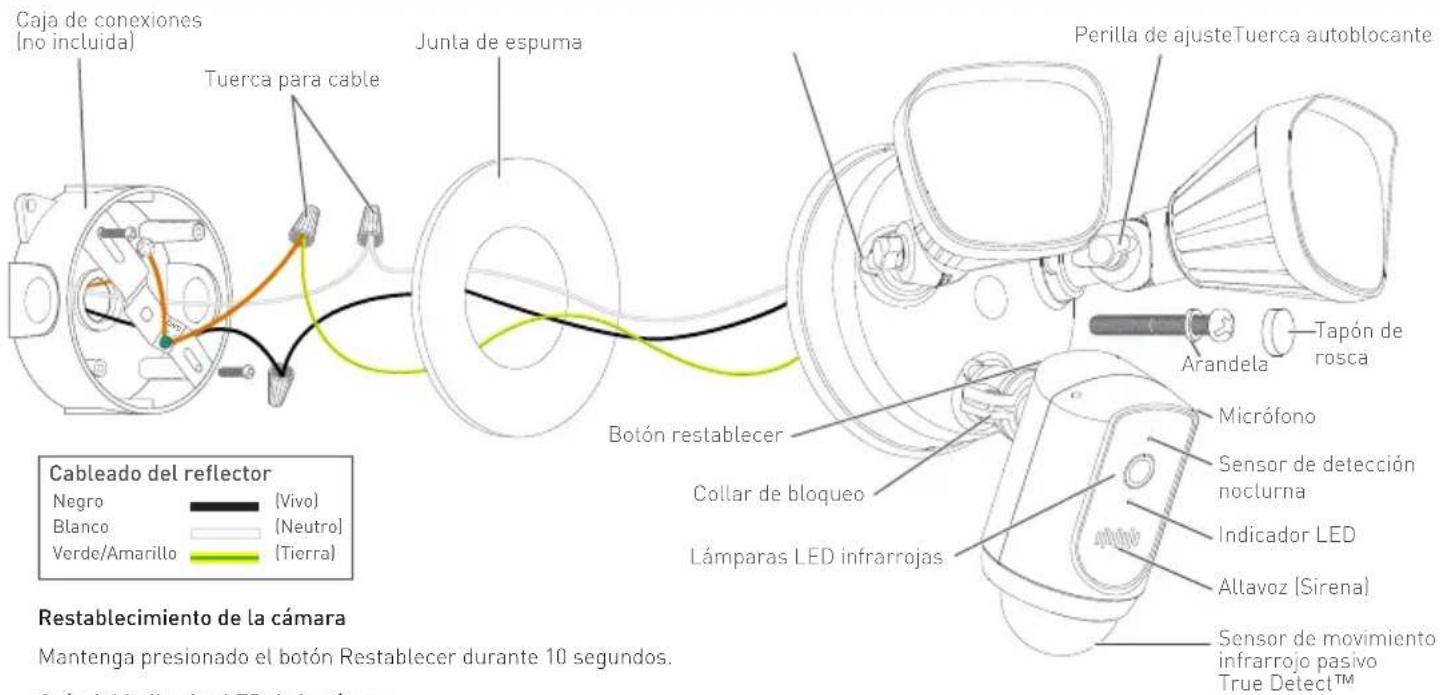

DIAGRAMA DE EJEMPLOS DE INSTALACIÓN

Guía del indicador LED de la cámara

Azul intermitente Modo de vinculación de Wi-Fi	Rojo sólido Transmisión en vivo/ Grabación de movimiento
Luz azul intermitente	Conectando a Wi-Fi	Violeta intermitente

INSTRUCCIONES DE INSTALACIÓN

Esta unidad está diseñada para ser montada en una caja de conexiones de cableado estándar y requiere conexión a una fuente de alimentación de 100-240VCA. Para obtener resultados óptimos, instale la unidad al menos a 2,4 metros (8 pies) sobre el suelo.

Lea "INSTRUCCIONES DE SEGURIDAD IMPORTANTES" y "COMPROBACIÓN PREVIA A LA

INSTALACIÓN" y asegúrese de que el sitio de instalación esté listo para Wi-Fi antes de instalar la unidad.

iIMPORTANTE! CORTE LA CORRIENTE EN EL DISYUNTOR O CAJA DE FUSIBLES.

Cuando instale la unidad, consulte el Diagrama de Ejemplos de Instalación en la página 16.

1 Si está reemplazando un reflector viejo, desmóntelo de su caja de conexiones junto con cualquier soporte de montaje existente y desconecte las conexiones de los cables.
PRECAUCIÓN: Antes de manipular el cableado, use un probador de circuitos para confirmar que no hay corriente.
2 Fije el soporte de montaje provisto a su caja de conexiones con los tornillos provistos. El lado del soporte de montaje que tiene la marca "GND" debe estar hacia afuera.
3 Saque el papel de la parte adhesiva y pegue la junta de espuma en la parte posterior de la unidad del reflector.
4 Conecte los cables de alimentación individuales de la caja de conexiones a la unidad del reflector con las tuercas para cable provistas. Conecte el cable de alimentación negro con el cable negro del reflector, el cable de alimentación blanco con el cable blanco del reflector y el cable de alimentación verde o pelado con el cable verde/amarillo del reflector.

INSTRUCCIONES DE INSTALACIÓN

Asegúrese de que el cable a tierra también esté atornillado al orificio roscado "GND" del soporte de montaje con el tornillo de tierra verde.

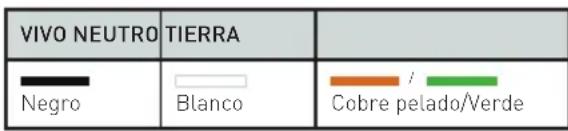

Códigos de color del cableado eléctrico

Si los colores del cableado no coinciden, un problema común en casas antiguas, comuníquese con un electricista autorizado que podrá ayudarlo a verificar e identificar el cableado eléctrico. No trate de adivinar qué cables son. Si conecta los cables de manera incorrecta, se dañará la unidad y podría provocar un incendio o lesiones.

5 Después de conectar los cables, colóquelos con cuidado dentro de la caja de conexiones.
6 Alinee el orificio de montaje central de la unidad del reflector (asegúrese de que la flecha de la parte posterior señale hacia arriba) con el soporte de montaje en la caja de conexiones y asegúrelo firmemente con el tornillo y la arandela del soporte largo provistos.
7 Cubra el orificio de montaje central de la unidad del reflector con el tapón de rosca de silicona provisto.
8 Aplique un sellante de silicona (no incluido) en la parte posterior de la superficie de montaje de la unidad de reflector y la caja de conexiones para impedir la entrada de humedad. La instalación está completa. Retire la película protectora de la cámara.

INSTRUCCIONES DE INSTALACIÓN

9 Vuelva a conectar la electricidad y dele tiempo a la cámara para que se encienda. Esto puede tardar hasta un minuto. Cuando la cámara comienza a parpadear en azul, está lista para vincularse con su red Wi-Fi.
10 Vincule la cámara y compruebe que funciona correctamente. Desde la aplicación SAFE by Swann, seleccione "Vincular cámara" > "Swann Reflector Cámara" y siga las instrucciones que aparecen en pantalla para completar la configuración de la cámara.

CONSEJO

Si tiene un interruptor de luz que controla la unidad de iluminación, recuerde no apagar el interruptor ya que esto también apagará la cámara. La cámara debe estar encendida en todo momento para mantenerse conectada a su Wi-Fi. Coloque una etiqueta adhesiva para que la gente sepa que no debe apagarla.

Para obtener más detalles sobre el uso del sistema de seguridad con Reflector, como ver videos en vivo, reproducir grabaciones y personalizar la configuración de la cámara, incluidos los controles del reflector y la sirena, consulte el manual de SAFE by Swann que está disponible a través del menú de la aplicación SAFE by Swann.

CONSEJOS

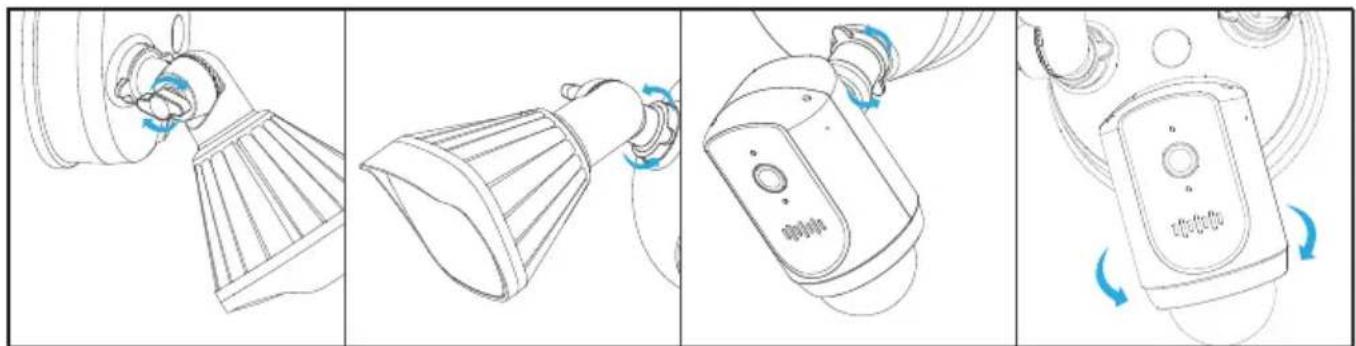

Ajustes de Ángulo

Afloje la perilla de ajuste correspondiente y la tuerca autoblocante/collar para cambiar la dirección de los focos y la cámara.

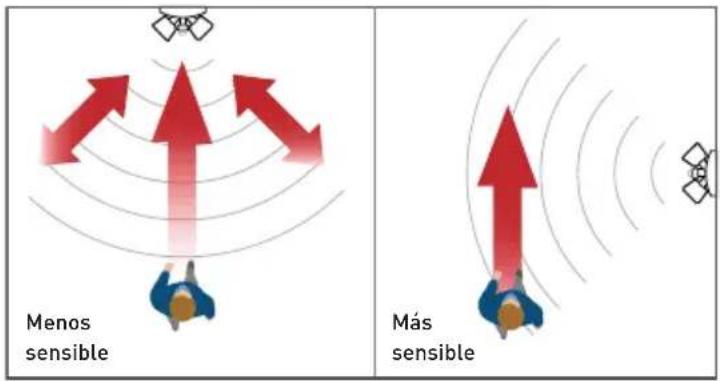

Detección de movimiento

• Cualquier movimiento que atraviese el sensor de movimiento de la cámara será más eficaz que el movimiento dirigido hacia o alejándose de la cámara.
• Coloque la cámara (inclinada hacia abajo)) de modo que la ruta de aproximación probable sea a través del área de cobertura (vea la figura a la derecha). Al caminar directamente hacia o alejándose del sensor, el rango de detección se reducirá. Tenga en cuenta que el rango de detección también puede verse modificado con los cambios en la temperatura ambiente.

SOPORTE

¿Quieres más información?

¡Estamos aquí para ayudarlo! Visite nuestro Centro de Soporte en support.swann.com.

Encontrará las últimas preguntas frecuentes, soporte técnico, foros de productos y más.

También puede enviarnos un correo electrónico en cualquier momento a: [e-mail]

Mis notas de configuración

Información del enrutador Wi-Fi

Nombre de la red Wi-Fi (2.4 GHz SSID):

(distingue mayúsculas y minúsculas)

Clave de seguridad Wi-Fi / Contraseña:

Wi-Fi Extender Information (if any)

Nombre de la red Wi-Fi (2.4 GHz SSID):

(distingue mayúsculas y minúsculas)

Clave de seguridad Wi-Fi / Contraseña:

Prueba de velocidad de Internet:

DESCARGAR

SUBIDA Mbps

____Mbps
