SWPRO-580CAM - Cámara de vigilancia SWANN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia
Marca	Swann
Modelo	SWPRO-580CAM
Resolución	1080p Full HD
Visión nocturna	LED infrarrojo, alcance de hasta 30 m
Ángulo de visión	90 grados
Alimentación	12 V CC, adaptador de corriente incluido
Conectividad	Cable de video BNC, cable de alimentación
Funciones principales	Detección de movimiento, grabación continua, compatible con DVR Swann
Dimensiones (Largo x Ancho x Alto)	15 x 8 x 8 cm
Peso	500 g
Material de la carcasa	Metal y plástico resistente a la intemperie
Temperatura de funcionamiento	-10 °C a 50 °C
Índice de protección	IP66 (estimación)
Mantenimiento y limpieza	Limpiar el lente con un paño suave y seco
Seguridad	Instalación en altura, usar una alimentación estable
Piezas de repuesto y capacidad de reparación	Contactar al soporte de Swann para las piezas
Garantía	1 año

Preguntas frecuentes - SWPRO-580CAM SWANN

¿Cómo conectar la cámara SWPRO-580CAM a un DVR Swann?

Use un cable BNC para conectar la salida de video de la cámara a la entrada de video del DVR. Conecte la alimentación de 12V. En el menú del DVR, agregue la cámara seleccionando el canal correspondiente.

¿Cuál es el alcance de la visión nocturna?

La cámara dispone de LED infrarrojo que ofrece un alcance de visión nocturna de hasta 30 metros en oscuridad total.

¿Se puede usar esta cámara en exteriores?

Sí, la carcasa está diseñada para resistir la intemperie. Asegúrese de proteger bien las conexiones con fundas estancas.

¿Cómo ajustar la detección de movimiento?

La detección de movimiento se configura desde el DVR o el software Swann. Puede ajustar la sensibilidad y las zonas de detección en los parámetros.

¿Qué tipo de cable se necesita para la instalación?

Un cable de video BNC para la señal y un cable de alimentación de 2 conductores. La distancia máxima recomendada es de 30 metros.

¿Es compatible la cámara con los sistemas de seguridad existentes?

Sí, es compatible con la mayoría de los DVR Swann y otros grabadores que aceptan señales analógicas BNC.

¿Cómo limpiar el lente de la cámara?

Use un paño suave y que no suelte pelusa, ligeramente humedecido con agua o alcohol isopropílico. Evite productos abrasivos.

¿Qué hacer si la imagen está borrosa?

Verifique el enfoque girando el anillo alrededor del lente. Limpie el lente y asegúrese de que el cable de video esté correctamente conectado.

¿Cuál es la resolución máxima de la cámara?

La cámara ofrece una resolución 1080p Full HD (1920x1080 píxeles) para una imagen nítida.

¿Cómo obtener el manual de uso completo?

El manual está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com. También puede contactar al soporte de Swann.

MANUAL DE USUARIO SWPRO-580CAM SWANN

Centro de asistencia técnica

FCC Verification:

Todos los países Correo Electrónico: [e-mail]

Atención Telefónica al Usuario

ESTADOS UNIDOS Sin costo

1800-627-2799

(Dom, 2pm-10pm HP EE.UU.Lun-Juev, 6am-10pm, HP EE.UU.

Viern, 6am-2pm HP EE.UU.)

ESTADOS UNIDOS Cambios & Devoluciones

1800-627-2799 (Opción I)

(Lun-Viern, 9am-5pm HP EE.UU.)

UK

0203 027 0979

Asistencia técnica disponible en Inglés solamente.

Información sobre la garantía

Swann Communications garantiza este producto por defectos de fabricación y material, por un período de un (1) año a partir de la fecha original de compra. Usted deberá presentar su recibo como prueba de la fecha de compra para validar la garantía. Cualquier unidad que se compruebe defectuosa durante el período antes citado será reparada sin cobrar los repuestos o la mano de obra, o será sustituida, a discreción exclusiva de Swann. La reparación o sustitución se garantizará por noventa días o por el período que falte de la garantía original de un año, el que resulte más largo de los dos. El usuario final asume los costos de fletes incurrido para enviar el producto a los centros de reparación de Swann. El usuario final se responsabiliza de los costos de envío en que incurran cuando envía desde y hacia cualquier país distinto al país de origen. La garantía no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad de utilizar este producto. Cualquier costo asociado con la adaptación o remoción de este producto por parte de un vendedor o de otra persona, o cualquier costo asociado con el uso del mismo son responsabilidad del usuario final. Esta garantía aplica exclusivamente al comprador original del producto, y no es transferible a terceros.

Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier componente o si hay evidencia de mal uso o abuso del dispositivo, se anularán todas las garantías.

Contents

Problema: No puedo ver la cámara en mi televisión.

Solución: Asegúrese de que la cámara esté conectada y que la televisión o VCR esté sintonizados al canal de entrada correcto.

Problema: Cuando veo mi cámara en la noche solo veo una mancha brillante y nada de imagen.

Solución: La Visión Nocturna se reflejará cuando brille a través de una ventana. Mueva la cámara al otro lado de la ventana o a otra ubicación.

Problema: El Cable de Extensión BNC no se conecta a mi televisión.

Solución: Conecte el adaptador BNC a RCA al extreme del Cable de Extensión y conecte a la televisión.

Problema: En mi DVR Swann, aparece Pérdida de Vídeo donde debería estar la cámara. Solución: Revise que el cable de extensión esté conectado completamente a la cámara y revise que la conexión sea correcta en la parte posterior del DVR. También asegúrese de que la cámara tenga corriente probando una segunda toma de corriente.

Especificaciones Técnicas

Video

Sensor de Imagen CCD de 1/4"

Calidad de Vídeo 480 Líneas de Televisión

Número Efectivo de Pixeles NTSC: 510 x 492 / PAL: 628 x 582

Iluminación Mínima 0 Lux (IR encendido)

Modo Día/Noche Color en áreas iluminadas / Blanco y Nego de noche

Balance de Blancos Automático

Relación Señal / Ruido > 50dB

Obturador Electronico 1/60 - 1/100,000 NTSC / 1/50 - 1/100,000 PAL

Control de Ganancia Automático

Compensación por Luz de Fondo Si

Lente

3.6mm

Ángulo de Visión 62 grados

Visión Nocturna

Distancia con Visión Noctuma Hasta 65 pies / 20m

Filtro de Corte de IR No

LEDs Infrarrojos

Longitud de Onda de Infrarrojo 850nm

Vida útil del LED infrarrojo 10,000 hrs

General

Interiores/Exteriores

Energía Operativa

Temperatura Operativa -4°F - 122°F / -20°C - 50°C

Construcción de la Cubierta Aluminio

Dimensiones - Camara y Soporte PRO-560 2.0" x 2.0" x 2.8" / 50mm x 50mm x 70mm

Peso - Cámara y Soporte PRO-560 10.5oz / 286g

Dimensiones - Cámara y Soporte PRO-580 3.2" x 2.3" x 2.8" / 58mm x 58mm x 70mm

Peso – Cámara y Soporte PRO-580 10.5oz / 286g

Viendo la Cámara en una TV o VCR

Viendo la PRO-560/580 en una TV

Después de conectar la Cámara PRO-560/580 directamente a su televisión y conectándola a la corriente como se describe en la página 4, sintonice la televisión al canal de entrada correcto.

En el control remoto de su televisión, el botón de entrada usualmente se nombra como Input, Source, A/V, Channel 0, AUX, etc.*

Viendo y Grabando la PRO-560/580 en una VCR

Conecte la PRO-560/580 a un canal de entrada disponible en su VCR de la misma forma como la conexión a televisión en la página 4. Encienda su VCR y televisión como si fuera a reproducir una cinta de video.

En el control remoto de su VCR, busque el botón de entrada que usualmente se llama L1, L2, Input, Source, A/V, Channel 0, AUX, etc.* Inserte una cinta y presione grabar para grabar la cámara.

*Consulte el manual de instrucciones de la televisión o VCR para detalles sobre cómo cambiar canales de entrada.

Consejos y Sugerencias

Antes de hacer una instalación permanente, conecte la cámara a su televisión o VCR usando la Gula de Inicio Rápido para asegurarse que todos los componentes en el paquete estén funcionando correctamente.

Si tiene problemas conectando el producto contacte a nuestro equipo de Soporte Técnico. Los detalles de contacto están en la página de la cubierta posterior de esta guía.

Instale las cámaras sufi cientemente alto para que estén fuera de alcance para evitar alteraciones.

Coloque las Calcomanías de Seguridad en una ubicación visible para alertar a potenciales ladrones de que están siendo monitoreados.

Compre un DVR Swann para grabar múltiples cámaras simultáneamente y monitorear fácilmente su propiedad.

Coloque las cámaras en áreas de alto tránsito tales como puertas para maximizar la seguridad.

Use solo el Suministro de Corriente incluido y no modifi que o corte alambres.

2B. Conectando su DVR Existente

Guía de Conexión

Troubleshooting Guide

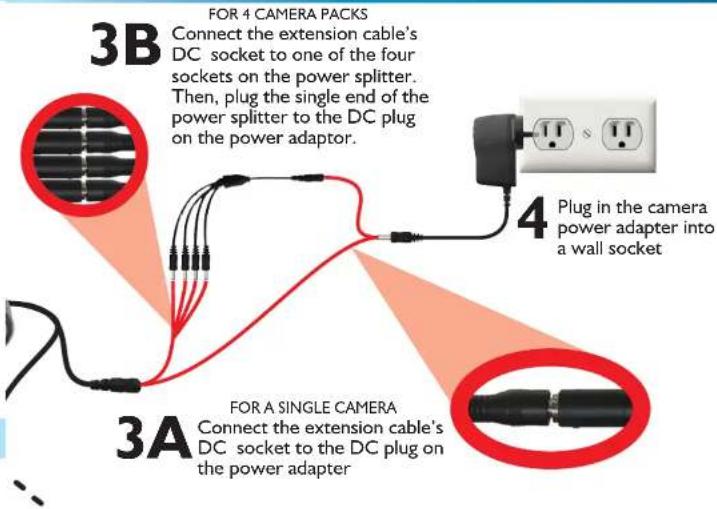

Conecte el cable de toma DC y BNC a los enchufes DC y BNC del cable de de extensión.

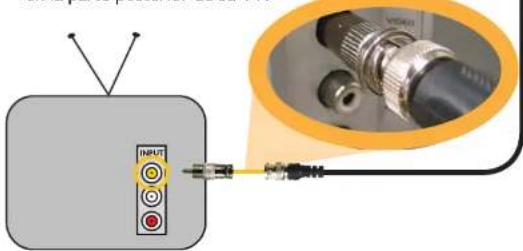

2A. Conectando Directamente a la TV

2 Conecte el enchufe BNC en el cable de extensión en la toma BNC en el adaptador RCA a BNC. Luego conecte el enchufe RCA en el adaptador RCA a BNC (que debe conectarse al cable de extensión) a la conexión de ENTRADA DE VIDEO en la parte posterior de su TV.

Antes de que Comience 16

Indice

17

Contenido

del

Paquete

Guía

de

Conexión

Viendo la Cámara en una TV o VCR 20

Viendo y grabando en una TV o VCR 20

Consejos y Sugerencias

Guía para Resolver Problemas 21

Especifi caciones

Técnicas

Información

de

Garantia

Detalles de Soporte Técnico

23

17

20

21

22

Contenido del Paquete

De paquetes de una cámara

1 x Cámara de Seguridad PRO-560/580

1 x Tornillos y enchufes de pared
1 x Adaptador de Corriente
1 x Adaptador BNC a RCA
1 x Cable de extensión
4 x Calcomanías de Seguridad Instrucciones de Uso

Paquete de cuatro cámaras de

4 x Cámara de Seguridad PRO-560/580
4 x Tornillos y enchufes de pared
4 x Adaptador de Corriente
4 x Adaptador BNC a RCA
4 x Cable de extensión
4 x Calcomanías de Seguridad Instrucciones de Uso

Verifi cación de la FCC:

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para aparatos digitales Clase B, de acuerdo con la parte 15 del reglamento de la FCC. Estos límites están diseñados para proveer protección razonable contra interferencia dañana en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia dañana en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se alienta al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o cambia de ubicación la antena receptora.
• Incremente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma en un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico en radio/television con experiencia por

NOTA IMPORTANTE: Prohibición contra indiscreciones

Excepto par alas operaciones conducidas por ofi ciales de aplicación de la ley bajo una autoridad de ley, ninguna persona deberá usar, ya sea directa o indirectamente, un aparato usado de acuerdo con las disposiciones de esta Parte con el propósito de escuchar o grabar las conversaciones privadas de otras personas a menos que tal uso esté autorizado por todas las partes participantes en la conversación.

ADVERTENCIA: Las modifi caciones no aprobadas por la parte responsable de su cumplimiento puede cancelar la autoridad del usuario para usar el equipo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD:

• Asegúrese que el producto se fi je correctamente y esté estable si es sujetado en su lugar.
• No use si los cables y las terminales están expuestas.
