SWPRO-580CAM - Caméra de surveillance SWANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Swann
Modèle	SWPRO-580CAM
Résolution	1080p Full HD
Vision nocturne	LED infrarouge, portée jusqu'à 30 m
Angle de vue	90 degrés
Alimentation	12 V CC, adaptateur secteur inclus
Connectivité	Câble vidéo BNC, câble d'alimentation
Fonctions principales	Détection de mouvement, enregistrement continu, compatible avec DVR Swann
Dimensions (L x l x h)	15 x 8 x 8 cm
Poids	500 g
Matériau du boîtier	Métal et plastique résistant aux intempéries
Température de fonctionnement	-10 °C à 50 °C
Indice de protection	IP66 (estimation)
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec
Sécurité	Installation en hauteur, utiliser une alimentation stable
Pièces détachées et réparabilité	Contacter le support Swann pour les pièces
Garantie	1 an

FOIRE AUX QUESTIONS - SWPRO-580CAM SWANN

Comment connecter la caméra SWPRO-580CAM à un DVR Swann ?

Utilisez un câble BNC pour relier la sortie vidéo de la caméra à l'entrée vidéo du DVR. Branchez l'alimentation 12V. Dans le menu du DVR, ajoutez la caméra en sélectionnant le canal correspondant.

Quelle est la portée de vision nocturne ?

La caméra dispose de LED infrarouge offrant une portée de vision nocturne jusqu'à 30 mètres dans l'obscurité totale.

Peut-on utiliser cette caméra en extérieur ?

Oui, le boîtier est conçu pour résister aux intempéries. Assurez-vous de bien protéger les connexions avec des gaines étanches.

Comment régler la détection de mouvement ?

La détection de mouvement se configure depuis le DVR ou le logiciel Swann. Vous pouvez ajuster la sensibilité et les zones de détection dans les paramètres.

Quel type de câble est nécessaire pour l'installation ?

Un câble vidéo BNC pour le signal et un câble d'alimentation 2 conducteurs. La distance maximale recommandée est de 30 mètres.

La caméra est-elle compatible avec les systèmes de sécurité existants ?

Oui, elle est compatible avec la plupart des DVR Swann et autres enregistreurs acceptant les signaux analogiques BNC.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et non pelucheux, légèrement humidifié d'eau ou d'alcool isopropylique. Évitez les produits abrasifs.

Que faire si l'image est floue ?

Vérifiez la mise au point en tournant la bague autour de l'objectif. Nettoyez la lentille et assurez-vous que le câble vidéo est correctement connecté.

Quelle est la résolution maximale de la caméra ?

La caméra offre une résolution 1080p Full HD (1920x1080 pixels) pour une image nette.

Comment obtenir le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également contacter le support Swann.

MODE D'EMPLOI SWPRO-580CAM SWANN

Note : Cet équipement a été testé et est en conformité avec les limites édictées dans le paragraphe 15 des Réglementations FCC, relatif aux équipements numériques de classe B. Ces limites ont été défi nies dans le but de fournir une protection raisonnable contre les interférences néfastes dans les installations résidentielles. Cet équipement génère, utilise et peut irradier des énergies de fréquences radio et, s'il n'est pas installé dans le respect des instructions fournies, peut provoquer des interférences auprès des appareils de réception radio-télévisée. Ceci peut être determine en allumant et éteignant l'appareil. Les methods suivantes peuvent permettre à l'utilisateur de corriger ce problème :

- Réorienter ou déplacer l'antenne réceptrice.

Augmenter l'espace entre l'équipement et le récepteur

- Brancher l'équipement sur une prise ou un circuit différents de celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien radio/télévision expérimenté.

NOTE IMPORTANTE Protection contre les écoutes illégales.

Excepté dans le cadre d'opérations menées dans un cadre légal, personne n'est autorisé à utiliser, directement ou indirectement, un appareil de type défi ni dans le présent cadre

dans un but d'écoute ou d'enregistrement de conversations privées,

à moins que ces dernières aient été autorisées par toutes les parties impliquées.

ATTENTION : Les modifi cations non approuvées peuvent conduire à l'annulation du droit de l'utilisateur à utiliser l'équipement.

INSTRUCTIONS DE SECURITE IMPORTANTES

Assurez-vous que le produit est correctement fi xé et stable. Ne pas utiliser si les câbles ou connexions sont exposés.

Índice

Avant de commencer			8
Contenu		9
Contenu de l'emballage
Guide de connexion	10 - 11
Diffuser la camera sur TV ou VCR	12
Diffuser et enregistrer la camera sur TV ou VCR	12
Astuces & Suggestions			12
Guide de résolution des problèmes	13
Spécifi cations techniques			13
Informations de garantie			14
Aide / support technique	15

Contenu de l'emballage

Paquet de caméras avec un seul

1 x Caméra de sécurité PRO-560/580 CCD

1 x Vis et prises d'installation murale
1 x Adaptateur alimentation
1 x Adaptateur BNC vers RCA
1 x Rallonge
Instructions
4 x Autocollants de sécurité

Paquets de quatre caméras

4 x Caméra de sécurité PRO-560/580 CCD
4 x Vis et prises d'installation murale
4 x Adaptateur alimentation
4 x Adaptateur BNC vers RCA
4 x Rallonge
Instructions
4 x Autocollants de sécurité

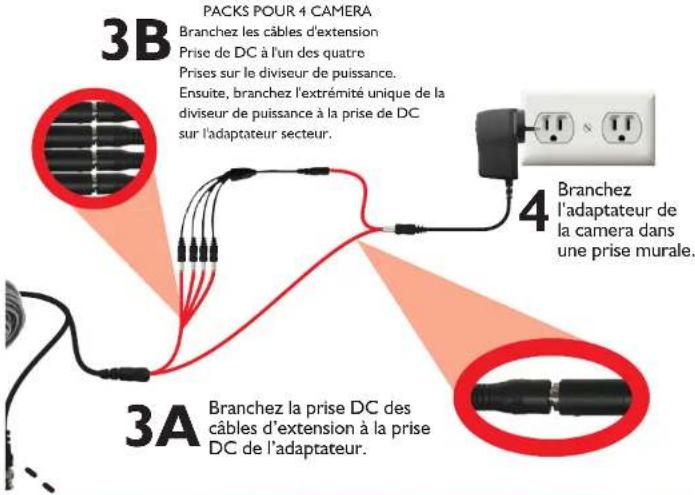

Connexion des prises BNC et DC de la camera aux prises BNC et DC de la rallonge.

Félicitation pour votre achat. Si à n'importe quel moment ce produit ne fonctionne pas quand vous le branchez pour la première fois ou si vous vous rencontrez un problème, ne le rapportez pas au magasin!

Sans frais États-Unis:

1-800-627-2799

(Dim, 14h00-22h00 Heure du Pacifique)

(Lun-Jeu, 6h00-10h00 Heure du Pacifique)

(Ven, 6h00-14h00 Heure du Pacifique)

Échanges et Réparations États-Unis:

1-800-627-2799 (option 1)

(Lun-Ven, 9h00-17h00 Heure du Pacifique)

Il peut y avoir de légères variations saisonnières concernant les heures

UK

0203 027 0979

2A. Connexion TV directe

2 Branchez la prise BNC de la rallonge dans la prise BNC de l'adaptateur RCA vers BNC. Connectez alors la prise RCA à l'adaptateur RCA vers BNC (qui doit être branché à la rallonge) de la connexion ENTREE VIDEO située à l'arrière de votre TV.

101010

Assistance technique disponible en anglais seulement.

Swann

Swann Communications garantit ce produit contre tout défaut de fabrication et contre tout défaut matériel pour une période de un (1) an à compter de la date d'achat. Vous devez présenter votre reçu comme preuve de la date d'achat pour valider votre garantie. Toute unité défectueuse sera réparée gratuitement (pièces et main d'œuvre) ou remplacée, à la discrétion de Swann. L'utilisateur final est responsable de tous les frais de port qu'implique l'envoi du produit au centre de réparation de Swann. L'utilisateur est responsable de tous les frais de port si l'envoi doit être effectué en provenance ou à destination de tout pays hors du pays d'origine.

La présente garantie ne couvre pas tous les dégâts consécutifs à un mauvais usage du produit. Tous les coûts associés à la prise en charge ce produit ou à son usage sont dans ce cas de la responsabilité de l'utilisateur. Cette garantie s'applique à l'acheteur original du produit et ne peut être transférée à une tierce partie. Toute modification non autorisée de tout élément, u toute preuve de mauvaise utilisation de cet appareil annulera l'ensemble des garanties.

Certains pays n'autorisent pas les limitations de certaines exclusions de la présente garantie. Les réglementations et lois locales priment.

2B. Connexion à votre DVR

Diffuser la camera sur TV ou VCR

Visualisation de la PRO-560/580 sur TV

Après avoir branché directement la caméra PRO-560/580 à votre TV et l'avoir allumé comme décrit en page 4, réglez la TV sur la bonne chaîne d'entrée. Le bouton d'entrée de la TV est généralement appelée Entrée, Source, A/V, Chaîne 0, AUX etc.*

Visualisation et enregistrement de la PRO-560/580 sur un VCR

Connectez votre PRO-560/580 sur une des chaînes d'entrée disponibles de votre VCR de la même manière que pour le raccordement à une TV 5voir p 4°. Connectez votre VCR et votre TV comme si vous souhaitiez lire une cassette. Sur la télécommande de votre VCR, localisez le bouton d'entrée, généralement appelé L1, L2, Entrée, Source, A/V, Chaîne 0, AUX etc.* Insérez une cassette et appuyez sur enregoistrement.

* Consultez le manuel d'installation de votre TV ou de votre VCR pour plus de détails.

Astuces & Suggestions

Avant toute installation permanente, branchez votre camera à votre TV ou VCR en suivant les consignes de ce Guide de démarrage afi n de vous assurer que tous les éléments fonctionnent correctement.

Si vous éprouvez des diffi cultés, contactez notre Support Technique. Les informations de contact se trouvent sur la quatrième de couverture de ce guide.

Installez les caméras sufi samment en hauteur pour qu'elles soient hors de portée

Placez les autocollants de sécurité à un emplacement visible, alertant les voleurs potentiels du fait qu'ils sont fi Imés.

Achetez un DVR Swann vous permettant d'enregistrer plusieurs caméras en même temps et de contrôler facilement votre propriété.

Placez les caméras dans les zones de fort passage, par exemple en sorties de portes, de manière à maximiser la sécurité.

N'utilisez que l'alimentation fournie. Ne modifi ez ou ne ocupez pas les câbles.

121212

Guide de résolution des problèmes

Problème : Je ne parviens pas à voir la caméra sur ma TV.

Solution : Assurez-vous que la caméra est bien branchée et que la TV ou le VCR sont positionnés sur la bonne chaîne.

Problème : De nuit, ma caméra ne diffuse qu'une grande tache claire, aucune image.

Solution : Les ondes infraroues utilisées pour la vision nocturne peuvent être reflétées par les fenêtres ou les miroirs. Déplacez votre caméra de l'autre côté de la fenêtre.

Problème : Le câble d'extension BNC ne peut pas être branché sur ma TV

Solution : Connectez l'extrémité BNC du câble d'extension à l'adaptateur RCA.

Problème : Sur mon DVR Swann, le message Perte Vidéo apparaît là où devrait se trouver ma caméra.

Solution : Vérifi ez que la rallonge est correctement connectée à la camera et que les connexions situées à l'arrière du DVR sont sécurisées. Assurez-vous également que la caméra est alimentée en essayant une seconde prise électrique.

Spécifications techniques

Vidéo

Capteur d'image : 1/4" CCD

Qualité video : 480 TV Lignes

Nombre de pixels effectifs : NTSC: 510 x 492 / PAL: 628 x 582

Illumination minimale : 0 Lux (IR on)

Mode jour/nuit : Couleur dans les zones éclairées, Noir et Blanc en mode Nuit.

Balance des blancs : Automatique

Ratio bruit / signal > 50dB

Obturaton électronique 1/60 - 1/100,000 NTSC / 1/50 - 1/100,000 PAL

Contrôle du gain Automatique

Compensation contre-jour Oui

Lentille

Angle de vue : 62 degrès

Vision nocturne

Distance vision de nuit : Jusqu'à 20 m / 65 pieds

Filtre IR : Non

LED infrarouges : 12

Longueur d'onde infrarouge : 850nm

Durée de vie LED infrarouge : 10,000 hrs

Général

Intérieur/Extérieur Les deux

Alimentation : 12V DC

Température de fonctionnement : -4°F - 122°F / -20°C - 50°C

Composition de la structure Aluminium

Dimensions - Caméra et structure 560 : 2.0" x 2.0" x 2.8" / 50mm x 50mm x 70mm

Poids – caméra & structure 560 : 10.5oz / 286g

Dimensions - Caméra et structure 580 : 3.2" x 2.3" x 2.8" / 58mm x 58mm x 70mm

Poids – caméra & structure 580 : 1005oz / 286g
