TAPE 2 PC - Reproductor de casetes ION - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pletina estéreo de doble cassette
Dimensiones (An x Al x Pr)	420 mm x 135 mm x 215 mm
Peso	4 kg (8.5 libras)
Alimentación	CA 220-230V ~ 60 Hz (Reino Unido: 240V, EE. UU./Canadá: 127V)
Consumo de energía	11.9 W máx.
Velocidad de cinta	4.8 cm/s
Tiempo de avance rápido/rebobinado	~100 s para casete C-60
Respuesta de frecuencia (cinta normal)	40-14000 Hz (±3 dB)
Respuesta de frecuencia (cinta cromo)	40-15000 Hz (±3 dB)
Relación señal/ruido	58 dB
Fluctuación y trémolo	<0.2% (DIN 45500)
Diafonía	40 dB (1 kHz)
Separación de canales	40 dB (1 kHz)
Distorsión armónica	<1% (1 kHz, 0 VU)
Terminales de entrada	Entrada de línea (RCA) x 2, nivel de entrada mínimo 600 mV
Terminales de salida	Salida de línea (RCA) x 2, nivel de salida 600 mV; Interfaz de audio USB (16 bits, 44.1/48 kHz)
Funciones del pletina	Pletina A: Reproducción; Pletina B: Grabación/Reproducción con cabezal de ferrita de 2 espacios
Reducción de ruido	Reducción dinámica de ruido (DNR)
Soporte de tipo de cinta	Cintas normales (Tipo I) y cromo (CrO2)
Funciones de copia	Copia normal y de alta velocidad de la Pletina A a la Pletina B
Accesorios incluidos	Cable RCA, cable USB, CD de software (EZ Vinyl/Tape Converter), manual de inicio rápido, folleto de seguridad y garantía
Mantenimiento	Se recomienda la limpieza periódica de los cabezales de la cinta con un limpiador de cabezales
Seguridad	Consulte el folleto de seguridad y garantía incluido; desconecte cuando no lo use durante largos períodos

Preguntas frecuentes - TAPE 2 PC ION

¿Cómo transfiero mis cintas de casete a una computadora usando el Tape2PC?

Conecte el Tape2PC a su computadora mediante el cable USB. Instale el software EZ Vinyl/Tape Converter desde el CD incluido. Abra el software y siga las instrucciones en pantalla para grabar y transferir sus cintas a archivos digitales.

¿Puedo grabar desde fuentes externas en un casete?

Sí, use la Pletina B para grabar. Conecte una fuente externa (por ejemplo, reproductor de CD) a las tomas RCA de ENTRADA DE GRABACIÓN en la parte posterior. Inserte una cinta virgen, presione PAUSA luego GRABAR, y ajuste la perilla NIVEL DE GRABACIÓN para un nivel óptimo. Presione PAUSA nuevamente para comenzar a grabar.

¿Por qué el nivel de grabación está pico o demasiado bajo?

Use la perilla NIVEL DE GRABACIÓN en el panel frontal para ajustar la señal entrante. Apunte a niveles que se acerquen pero no alcancen la zona roja en el INDICADOR DE NIVEL MÁXIMO. Si hay distorsión, baje la perilla; si está demasiado bajo, súbala.

¿Cómo hago una copia de una cinta a otra?

Inserte la cinta fuente en la Pletina A y la cinta virgen en la Pletina B. Presione COPIAR y seleccione la velocidad con COPIADO DE ALTA VELOCIDAD (normal o alta velocidad). Presione PAUSA en la Pletina A, luego REPRODUCIR; en la Pletina B presione GRABAR. Suelte la pausa en la Pletina A para comenzar a copiar.

¿Qué tipos de casetes puedo reproducir?

El Tape2PC es compatible con cintas Normales (Tipo I) y Cromo (CrO2, Tipo II). Use el botón REPRODUCIR CrO2 para cintas de cromo; para cintas normales, asegúrese de que esté apagado.

¿Puedo grabar en un casete que tiene la pestaña protectora quitada?

Si se retira la tira de plástico, la unidad no permitirá la grabación. Para grabar, cubra la abertura de la pestaña con cinta adhesiva para habilitar la función GRABAR.

¿Cómo limpio los cabezales de la cinta?

Después de un uso prolongado, los cabezales de la cinta pueden acumular residuos, especialmente de cintas viejas. Use un casete limpiador de cabezales periódicamente para mantener un rendimiento óptimo. Siga las instrucciones del limpiador.

¿Qué debo hacer si el sonido se distorsiona al transferir a mi computadora?

Baje la perilla GANANCIA en el panel posterior para reducir el nivel de señal. También verifique que el NIVEL DE GRABACIÓN en la parte frontal no esté demasiado alto. Evite picos rojos en la pantalla.

¿El Tape2PC requiere controladores para la conexión USB?

El Tape2PC es compatible con USB 1.1 y funciona con el software EZ Vinyl/Tape Converter. En la mayoría de los sistemas, no se necesitan controladores adicionales; el software maneja la grabación.

¿Puedo reproducir cintas a través de un sistema estéreo externo?

Sí, conecte las tomas RCA de SALIDA DE REPRODUCCIÓN en la parte posterior a la Entrada de línea o Entrada auxiliar de su receptor estéreo. Ajuste el volumen en el receptor. Los controles del panel frontal (reproducir, pausa, etc.) funcionan de forma independiente.

MANUAL DE USUARIO TAPE 2 PC ION

Asegúrese de que la caja contenga los siguientes elementos:

- Casetera Tape2PC

- Cable RCA

- Manual de inicio rápido de Tape2PC

- Cable USB

- CD de software

- Información sobre la seguridad y la garantía

¡Antes de usar este producto, lea el folleto de información sobre la seguridad y la garantía!

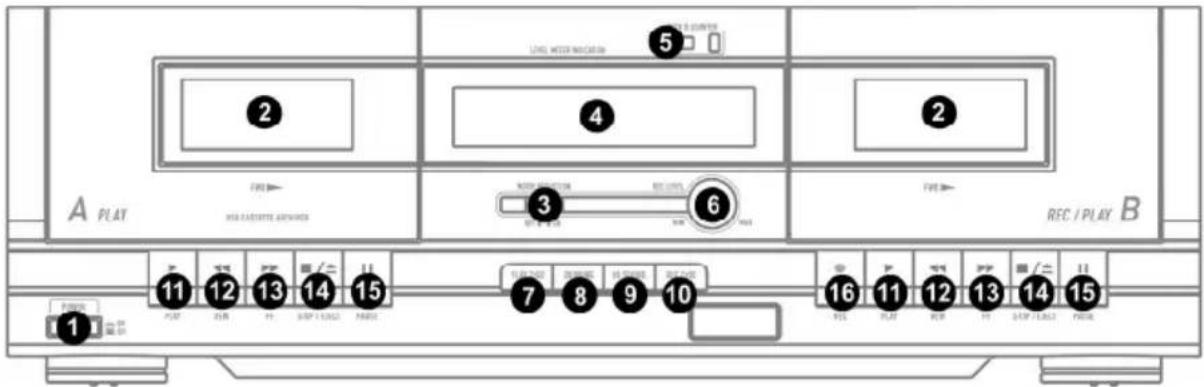

VISTA DEL PANEL FRONTAL

1. BOTÓN DE ENCENDIDO – Se usa para encender y apagar la unidad. Si la unidad no se usa durante un período de tiempo prolongado, retire también el enchufe del tomacorriente.
2. PORTACASETE - Los casetes se insertan en cualquiera de estos dos portacasetes. Los portacasetes se abren pulsando el botón [STOP/EJECT] (Parar/Expulsar) correspondiente (14). Tenga en cuenta que se pueden usar ambas bandejas para reproducir pero sólo la bandeja B para grabar y copiar.
3. REDUCCIÓN DINÁMICA DE RUIDO – La reducción automática de ruido se debe activar toda vez que se reproduzcan cintas que se grabaron usando esta función.
4. PANTALLA - La pantalla ayuda a realizar el seguimiento de los niveles de audio y las funciones que se activaron.

INDICADOR DE NIVEL PICO - Los instrumentos indican el nivel de audio durante la grabación y la reproducción.

GRABAR – se enciende cuando la bandeja B está grabando o en modo de pausa de grabación

COPIA DE ALTA VELOCIDAD – se enciende cuando se activa el modo de copia de alta velocidad

REPRODUCIR Cr02 - Se enciende cuando se activa la función Play Cr02 (Reproducir cinta de Cr02)

GRABAR Cr02 - Se enciende cuando se activa la función Rec Cr02 (Grabar cinta de Cr02)

1. CONTADOR DE CINTA Y BOTÓN [RESET] (Puesta a cero) – El contador de cinta indica la posición de la misma durante la reproducción o grabación (sólo bandeja B). Para poner el contador a cero, pulse el botón [RESET].

2. PERILLA DE NIVEL DE GRABACIÓN – Esta perilla se usa para ajustar el nivel de grabación de fuentes externas en la bandeja B.

3. BOTÓN [PLAY Cr02] (Reproducir Cr02) – Esta función se debe configurar según la clase de cinta que va a reproducir. Cuando se usan cintas normales, esta función se debe desactivar ("PLAY Cr02" apagada en la pantalla). Cuando se usan cintas de Cr02, esta función se debe activar ("PLAY Cr02" encendida en la pantalla).

4. BOTÓN [DUBBING] (Copia) – Pulse este botón si desea copiar una cinta de la pantalla A a la B (se enciende "DUBBING" en la pantalla).
5. BOTÓN [HI SP DUB] (Copia de alta velocidad) — Pulse este botón para activar la copia de alta velocidad (se enciende "HIGH SPEED" en la pantalla). Púlselo nuevamente para desactivar la copia de alta velocidad.
6. BOTÓN [REC Cr02] (Grabar Cr02) - Active esta función cuando grabe en una cinta de Cr02 en la bandeja B (se enciende "REC Cr02" en la pantalla).
7. [PLAY] (Reproducir) - Pulse este botón para reproducir la cinta en la bandeja correspondiente.
8. [REWIND] (Rebobinar) - Pulse este botón para rebobinar la cinta en la bandeja correspondiente.
9. [FAST FORWARD] (Avance rápido) - Pulse este botón para avanzar rápidamente la cinta en la bandeja correspondiente.
10. [STOP/EJECT] (Parar/Expulsar) - Pulse este botón para detener la cinta en la bandeja correspondiente. Cuando está detenida, púlselo nuevamente para abrir el portacasete.
11. [PAUSE] (Pausa) – Pulse este botón para poner en pausa la cinta en la bandeja correspondiente. Púlselo nuevamente para reanudar la reproducción.
12. [REC] (Grabar) – Pulse este botón en conjunto con el botón [PLAY] para iniciar la grabación.

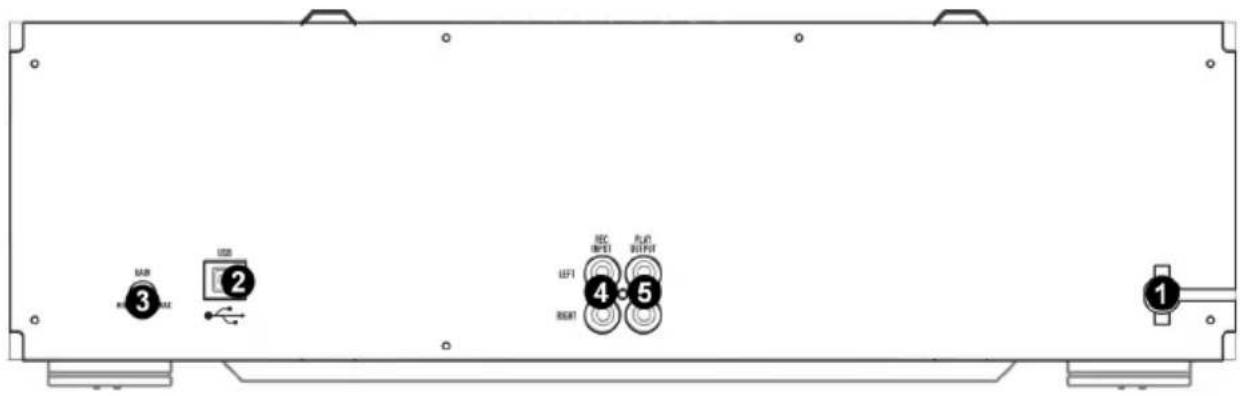

VISTA DEL PANEL TRASERO

1. CABLE DE ALIMENTACIÓN – Enchufe este cable en un tomacorriente antes de encender la unidad. Si no va a usar la unidad por un período prolongado, recuerde apagarla y desenchufar el cable del tomacorriente.

2. PUERTO USB - Use el cable USB incluido para conectar este puerto a un puerto USB disponible de la computadora para transferir las cintas. Puede usar las aplicaciones de software EZ Tape Converter incluido para transferir y hacer digitalmente copias de seguridad de sus cintas.

3. PERILLA DE GANANCIA - Esta perilla se puede usar para ajustar la señal de audio de la unidad a la computadora. Si experimenta distorsión y recorte al grabar en la computadora, recomendamos que disminuya la ganancia. Si el nivel de audio proveniente de la unidad es extremadamente bajo cuando graba en la computadora, recomendamos aumentar la ganancia.

4. ENTRADA DE GRABACIÓN – Conecte un cable RCA estéreo desde una fuente externa hasta esta entrada. Tenga en cuenta que sólo se puede grabar y copiar en la bandeja B.
5. SALIDA DE REPRODUCCIÓN – Es la salida de audio combinada de las bandejas A y B. Conecte un cable RCA estéreo desde esta salida a la entrada de línea o auxiliar de un sistema receptor estéreo hogareño.

INSTRUCCIONES PARA LA REPRODUCCIÓN

CÓMO REPRODUCIR UNA CINTA GRABADA:

1. Pulse el botón [STOP/EJECT] para abrir el portacasete.
2. Inserte la cinta y cierre el portacasete. Si va a reproducir una cinta de Cr02, pulse el botón Cr02.
3. Si está conectado a un sistema amplificador, asegúrese de que este último esté encendido y ajuste su volumen a un nivel de audición adecuado.
4. Pulse el botón [PLAY] para reproducir la cinta.

Para tener en cuenta: Si está transfiriendo cintas a la computadora, es posible oírlas a través de la tarjeta de sonido o los altavoces incorporados de la misma durante la transferencia. Consulte el Manual de inicio rápido de EZ Tape Converter.

IMPORTANTE! Después de un uso prolongado, las cabezas de Tape2PC pueden acumular suciedad, especialmente si los casetes que reproduce o graba son viejos. Para asegurar el mejor rendimiento de Tape2PC, recomendamos usar periódicamente un limpiador de cabezas de grabación.

AVANCE RÁPIDO Y REBOBINADO:

1. Mientras la bandeja está detenida, pulse el botón [FAST FORWARD] o [REWIND].
2. Cuando la cinta alcance el lugar deseado, pulse [STOP/EJECT].
3. Pulse el botón [PLAY] para reproducir la cinta desde este punto.

PAUSA:

1. Pulse el botón [PAUSE] para poner la cinta en pausa.
2. Púlselo nuevamente para salir del modo de pausa y reanudar la reproducción.

DETENCIÓN Y EXPULSIÓN DE LA CINTA:

1. Pulse el botón [STOP/EJECT] mientras la cinta se está reproduciendo para detener la reproducción.
2. Púlselo nuevamente para expulsar la cinta.

INSTRUCCIONES PARA LA GRABACIÓN

Use la bandeja B para grabar fuentes externas o copiar cintas: Tenga en cuenta que la mayoría de los casetes cuentan con una tira plástica protectora que, cuando se remueve, no permite grabar en los mismos.

Nota: Cuando se haya removido la tira plástica, el botón [RECORD] de la unidad no funciona cuando se intenta grabar en el casete.

Consejo: Para grabar en un casete que no tiene la tira plástica, use cinta adhesiva para cubrir la abertura de la misma.:

TIRA PLÁSTICA DEL LADO 1

CÓMO TRANSFERIR CINTAS A LA COMPUTADORA:

1. Inserte en su computadora el CD de software incluido e instale EZ Vinyl/Tape Converter.
2. Abra EZ Vinyl/Tape Converter y siga las sencillas instrucciones de la pantalla para transferir su cinta a su computadora. Para más información, consulte el Manual incluido en el CD de software.

CÓMO GRABAR DESDE UNA FUENTE EXTERNA A LA CINTA:

1. Pulse [STOP/EJECT] en la bandeja B para abrir el portacasete.
2. Inserte una cinta vacía y cierre el portacasete.
3. Si va a grabar en una cinta de Cr02, pulse el botón [REC Cr02].
4. Pulse el botón [PAUSE] y luego [REC].

5. Reproduzca desde la fuente externa y verifique los niveles en la pantalla. Use la perilla REC LEVEL para ajustar el nivel de la señal de audio entrante.

6. Pulse el botón [PAUSE] para comenzar a grabar cuando esté listo.

Consejo: Puede usarse la perilla REC LEVEL para hacer ajustes a la intensidad sonora de la señal entrante. Si la perilla está en la posición central, la señal entrante se graba con su volumen original. Idealmente, la señal de grabación debe acercarse pero nunca entrar en la zona roja del indicador de nivel de la pantalla. Si la señal está en la zona roja, ajuste la perilla REC LEVEL hacia abajo hasta que salga de esa zona. Si la señal es demasiado baja y no está cerca de la zona roja, ajuste la perilla hacia arriba.

OPERACIÓN DE COPIA:

1. Inserte la cinta a reproducir en la bandeja A.
2. Inserte la cinta en la que desea grabar en la bandeja B.
3. Pulse el botón [DUBBING]. Se ilumina "Dubbing" en la pantalla.
4. Seleccione la velocidad de copia con el botón [HI SP DUB]. Si se ilumina el indicador "HI SP DUB", va a copiar en modo de alta velocidad. Si el indicador no está encendido, va a copiar en modo de velocidad normal.
5. Pulse el botón [PAUSE] de la bandeja A, seguido por el botón [PLAY] para avanzar la cinta.
6. Pulse el botón [RECORD] de la bandeja B.
7. Pulse el botón [PAUSE] de la bandeja A para liberar el modo de pausa. La unidad comienza automáticamente la operación de copia.
8. Para detener la copia, pulse el botón [STOP/EJECT] de la bandeja B.

Para tener en cuenta: No cambie la velocidad de copia durante mientras se está realizando la misma.

ESPECIFICACIONES TÉCNICAS

Tipo Casetera doble estereofónica Sistema de pistas 4 pistas, 2 canales

Velocidad de la cinta 4.8 cm/s

Respuesta en frecuencia

(grabación a -20 dB) Cinta de cromo 40-15000 Hz (±3 dB) Cinta normal 40-14000 Hz (±3 dB)

(grabación a 0dB) Cinta de cromo 40-8000 Hz (±3 dB) Cinta normal 40-8000 Hz (±3 dB)

Relación S/R 58 dB

Wow y flutter <0.2% (DIN 45500)

Diafonía 40 dB (1 kHz)

Distorsión armónica menos de 1% (a 1 kHz, OVU 3

cinta HD

Separación entre canales 40 dB (1 kHz)

Cabeza

Bandeja A

Bandeja B

Reproducción

Grabación y reproducción

Cabeza de ferrita de 2 entrehierros

para borrado

Motor 2 servomotores de CC

rápido y rebobinado \~100 s con casete C-60 Terminales de entrada 2 de entrada de línea Nivel mín de entrada: 600 mV (0dB) Impedancia de entrada: 50 kΩ

Terminales de salida

2 de salida de línea Nivel de salida: 600 mV (0 dB) Impedancia

Interfaz de audio USB Compatible con USB 1.1, 16 bits,

44.1 kHz (calidad de CD) o

frecuencia de muestreo de 48 kHz

Requisitos de alimentación CA 220-230 V \~ 60 Hz

Para el Reino Unido 240 V \~ 60 Hz

Para EE.UU. y Canadá 127 V \~ 60 Hz

Consumo de energía 11.9 W máximo

Dimensiones 420 x 135 x 215 mm

normal) (ancho x alt. x prof.) Peso 4 kg (8.5 lb)

Accesorios

Cable RCA, cable USB, CD de software, Manual de inicio rápido, Información sobre la seguridad y la garantía

ANTES DE DEVOLVER EL PRODUCTO, comuníquese con Ion Audio o con su vendedor minorista para solicitar soporte técnico. La información de contacto se encuentra en el folleto de instrucciones de seguridad incluido con este producto.
