Gerätetyp	Stereo-Doppelkassettendeck
Abmessungen (B x H x T)	420 mm x 135 mm x 215 mm
Gewicht	4 kg (8.5 lbs)
Stromversorgung	AC 220-230V ~ 60 Hz (UK: 240V, US/Canada: 127V)
Stromverbrauch	11.9 W max
Bandgeschwindigkeit	4.8 cm/s
Schnellvorlauf-/Rücklaufzeit	~100 s für C-60 Kassette
Frequenzgang (Normalband)	40-14000 Hz (±3 dB)
Frequenzgang (Chromband)	40-15000 Hz (±3 dB)
Signal-Rausch-Abstand	58 dB
Gleichlaufschwankungen	<0.2% (DIN 45500)
Übersprechen	40 dB (1 kHz)
Kanaltrennung	40 dB (1 kHz)
Klirrfaktor	<1% (1 kHz, 0 VU)
Eingangsbuchsen	Line In (Cinch) x 2, min. Eingangspegel 600 mV
Ausgangsbuchsen	Line Out (Cinch) x 2, Ausgangspegel 600 mV; USB-Audio-Interface (16-Bit, 44,1/48 kHz)
Deck-Funktionen	Deck A: Wiedergabe; Deck B: Aufnahme/Wiedergabe mit Ferrit-2-Spaltkopf
Rauschunterdrückung	Dynamic Noise Reduction (DNR)
Bandtyp-Unterstützung	Normalband (Typ I) und Chromband (CrO2)
Überspielfunktionen	Normal- und Hochgeschwindigkeitsüberspielung von Deck A auf Deck B
Mitgeliefertes Zubehör	Cinch-Kabel, USB-Kabel, Software-CD (EZ Vinyl/Tape Converter), Schnellstartanleitung, Sicherheits- und Garantieheft
Wartung	Regelmäßige Reinigung der Tonköpfe mit Kopfreiniger empfohlen
Sicherheit	Siehe beiliegendes Sicherheits- und Garantieheft; bei längerem Nichtgebrauch Netzstecker ziehen

Häufig gestellte Fragen - TAPE 2 PC ION

Wie übertrage ich meine Kassetten mit dem Tape2PC auf einen Computer?

Schließen Sie den Tape2PC über das USB-Kabel an Ihren Computer an. Installieren Sie die EZ Vinyl/Tape Converter Software von der mitgelieferten CD. Öffnen Sie die Software und folgen Sie den Anweisungen auf dem Bildschirm, um Ihre Kassetten aufzunehmen und als digitale Dateien zu übertragen.

Kann ich von externen Quellen auf eine Kassette aufnehmen?

Ja, verwenden Sie Deck B zum Aufnehmen. Schließen Sie eine externe Quelle (z. B. CD-Player) an die REC INPUT Cinch-Buchsen auf der Rückseite an. Legen Sie eine leere Kassette ein, drücken Sie PAUSE dann RECORD und stellen Sie den REC LEVEL-Regler für den optimalen Pegel ein. Drücken Sie erneut PAUSE, um die Aufnahme zu starten.

Warum ist der Aufnahmepegel übersteuert oder zu niedrig?

Verwenden Sie den REC LEVEL-Regler auf der Frontplatte, um das Eingangssignal anzupassen. Streben Sie Pegel an, die sich der roten Zone auf dem PEAK LEVEL INDICATOR nähern, diese aber nicht erreichen. Bei Verzerrungen drehen Sie den Regler herunter; wenn es zu leise ist, drehen Sie ihn auf.

Wie überspiele ich von einer Kassette auf eine andere?

Legen Sie die Quellkassette in Deck A und die leere Kassette in Deck B. Drücken Sie DUBBING und wählen Sie mit HI SP DUB die Geschwindigkeit (Normal- oder Hochgeschwindigkeit). Drücken Sie auf Deck A PAUSE, dann PLAY; auf Deck B drücken Sie RECORD. Lösen Sie die Pause auf Deck A, um das Überspielen zu starten.

Welche Kassettenarten kann ich abspielen?

Der Tape2PC unterstützt Normalband (Typ I) und Chromband (CrO2, Typ II). Verwenden Sie die PLAY Cr02-Taste für Chromband; bei Normalband muss diese ausgeschaltet sein.

Kann ich auf eine Kassette aufnehmen, bei der die Schutzlasche entfernt wurde?

Wenn die Plastiklasche entfernt wurde, erlaubt das Gerät keine Aufnahme. Um aufzunehmen, bedecken Sie die Laschenöffnung mit Klebeband, um die RECORD-Funktion zu aktivieren.

Wie reinige ich die Tonköpfe?

Nach längerem Gebrauch können sich Rückstände auf den Tonköpfen ansammeln, insbesondere von alten Bändern. Verwenden Sie regelmäßig eine Kopfreinigerkassette, um die optimale Leistung zu erhalten. Befolgen Sie die Anweisungen des Reinigers.

Was soll ich tun, wenn der Ton beim Übertragen auf den Computer verzerrt ist?

Drehen Sie den GAIN-Regler auf der Rückseite herunter, um den Signalpegel zu reduzieren. Überprüfen Sie auch, dass der REC LEVEL vorne nicht zu hoch eingestellt ist. Vermeiden Sie rote Spitzen auf der Anzeige.

Benötigt der Tape2PC Treiber für die USB-Verbindung?

Der Tape2PC ist USB 1.1 kompatibel und funktioniert mit der EZ Vinyl/Tape Converter Software. Auf den meisten Systemen sind keine zusätzlichen Treiber erforderlich; die Software übernimmt die Aufnahme.

Kann ich Kassetten über eine externe Stereoanlage abspielen?

Ja, schließen Sie die PLAY OUTPUT Cinch-Buchsen auf der Rückseite an den Line- oder Aux-Eingang Ihres Stereo-Receivers an. Stellen Sie die Lautstärke am Receiver ein. Die Frontplattensteuerung (Play, Pause usw.) funktioniert unabhängig.

BEDIENUNGSANLEITUNG TAPE 2 PC ION

INHALT DER VERPACKUNG

Überprüfen Sie zunächst, dass sich alle der folgenden Gegenstände im Lieferumfang befinden:

- Tape2PC Doppel-Kassettendeck

- RCA-Kabel

• Tape2PC Kurzanleitung

- USB-Kabel

- Software-CD

- Sicherheits- und Garantiehinweise

Bitte lesen Sie die Broschüre mit den Sicherheits- und Garantiehinweisen, bevor Sie das Gerät verwenden!

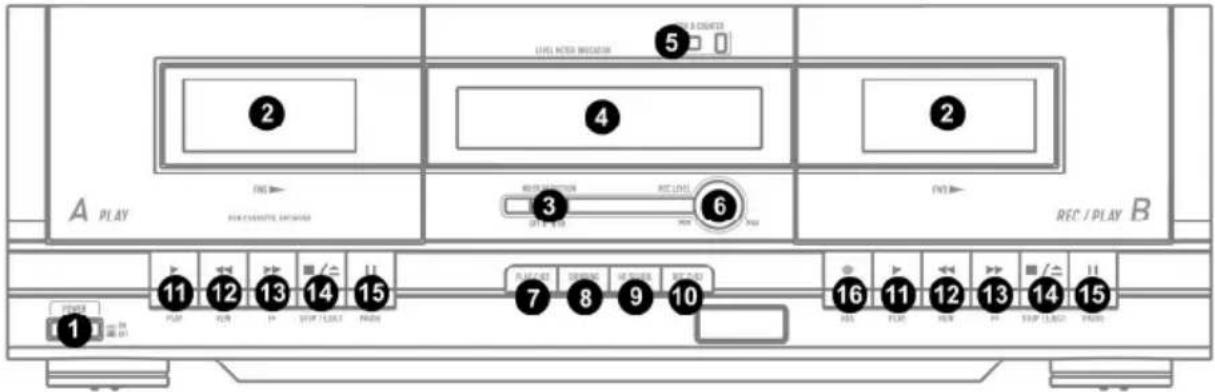

ÜBERSICHT ÜBER DIE VORDERSEITE

1. POWER TASTE – Mit dieser Taste schalten Sie das Gerät ein bzw. aus. Falls Sie das Gerät für längere Zeit nicht einsetzen, ist es empfehlenswert, das Stromkabel aus der Stromsteckdose heraus zu ziehen.
2. KASSETTENFACH – Legen Sie Ihre Kassetten in eines der beiden Kassettenfächer ein. Diese Fächer öffnen sich durch die jeweiligen [STOP/EJECT] Tasten (14). Beachten Sie bitte, dass beide Seiten Kassetten wiedergeben können. Aufnahmen lassen sich nur mit dem Deck B herstellen.
3. DYNAMIC NOISE REDUCTION – Die Dynamic Noise Reduction Funktion sollte immer aktiviert sein, wenn Sie Kassetten abspielen, die mit dieser Funktion aufgenommen wurden.
4. DISPLAY – Über das Display behalten Sie die Audiopegel im Auge und erhalten Auskunft über die aktivierten Funktionen des Gerätes.

PEGELMETER – Diese

Aussteuerungsanzeigen geben die Audiopegel während der Aufnahme und der Wiedergabe wieder.

REC – leuchtet, wenn das Deck B aufnimmt oder in Aufnahmebereitschaft ist

HI SP DUB – leuchtet, wenn der High-Speed Dubbing Mode aktiviert wurde

PLAY Cr02 – leuchtet bei aktivierter Cr02 Funktion

REC Cr02 – leuchtet bei aktivierter Rec Cr02 Funktion

1. TAPE COUNTER UND [RESET] TASTE – Der Tape Counter stellt die Position auf der Kassette bei der Aufnahme (nur Deck B) oder Wiedergabe dar. Um ihn zurückzusetzen, drücken Sie die [RESET] Taste.

2. REC LEVEL REGLER – Verwenden Sie diesen Regler zur Anpassung des Aufnahmepegels bei der Aufnahme externer Quellen auf das Deck B.

3. [PLAY Cr02] TASTE – Je nach verwendetem Kassettentyp sollte Sie diese Funktion aktivieren oder deaktivieren. Bei normalen Kassetten schalten Sie diese Funktion aus ("PLAY Cr02" leuchtet nicht im Display). Bei der Verwendung von Cr02 Kassetten aktivieren Sie diese Funktion ("PLAY Cr02" leuchtet im Display).

4. [DUBBING] TASTE – Drücken Sie diese Taste, um eine Kassette von Deck A nach Deck B zu überspielen ("DUBBING" leuchtet im Display).
5. [HI SP DUB] TASTE – Mit dieser Taste aktivieren Sie das Überspielen in hoher Geschwindigkeit ("HIGH SPEED" leuchtet im Display). Drücken Sie die Taste noch einmal, um diese Funktion auszuschalten.
6. REC Cr02 TASTE – Schalten Sie die REC Cr02 Funktion bei der Aufnahme auf Cr02 Kassetten im Deck B ein ("REC Cr02" leuchtet im Display).
7. [PLAY] – Hiermit starten Sie die Wiedergabe der Kassette im jeweiligen Deck.
8. [REWIND] – Mit dieser Taste spulen Sie die Kassette im jeweiligen Deck zurück.
9. [FAST FORWARD] – Mit dieser Taste spulen Sie die Kassette im jeweiligen Deck vor.
10. [STOP/EJECT] – Mit dieser Taste stoppen Sie die Wiedergabe der Kassette im jeweiligen Deck. Im Stop Modus können Sie diese Taste verwenden, um das Kassettenfach zu öffnen.
11. [PAUSE] – Mit dieser Taste unterbrechen Sie die Wiedergabe am jeweiligen Deck. Drücken Sie die Taste noch einmal, um die Wiedergabe wieder aufzunehmen.
12. [RECORD] – Die Taste dient in Verbindung mit der [PLAY] Taste zum Starten der Aufnahme.

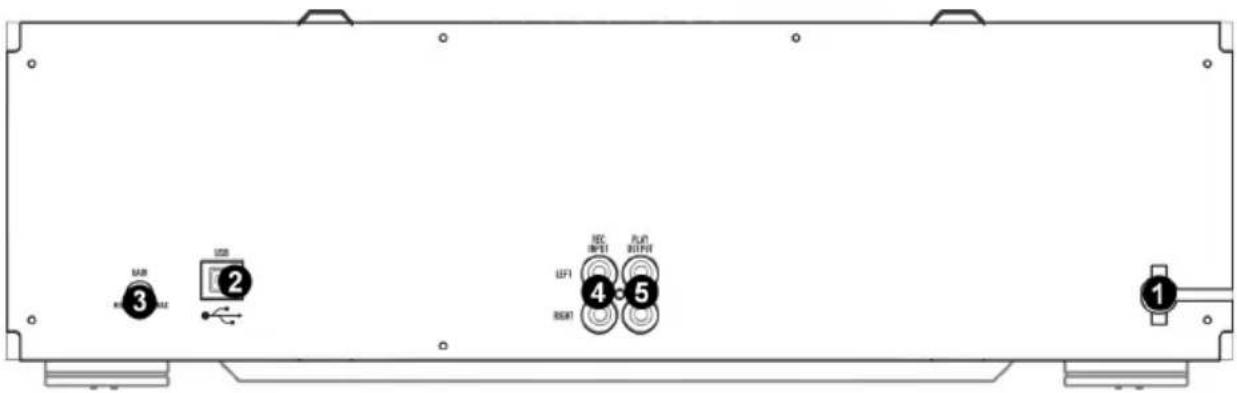

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. NETZKABEL – Schließen Sie dieses Kabel an eine Steckdose an, bevor Sie das Gerät einschalten. Falls Sie das Gerät für längere Zeit nicht einsetzen, ist es empfehlenswert, das Stromkabel aus der Stromsteckdose heraus zu ziehen.

2. USB PORT – Verwenden Sie das beiliegende USB-Kabel, um den USB-Port des Gerätes zur Übertragung von Audiodaten mit einem freien USB-Anschluss des Computers zu verbinden. Sie können die mitgelieferte EZ Tape Converter Software für den digitalen Transfer Ihrer Kassetten verwenden.

3. GAIN REGLER – Mit diesem Regler stellen Sie die Lautstärke des Audiosignals vom Gerät bei der Übertragung zum Computer ein. Sollten Sie bei der Aufnahme auf dem Computer Übersteuerungen wahrnehmen, müssen Sie den Gain Pegel verringern. Falls der Audiopegel zu niedrig sein, empfehlen wir, den Gain Pegel zu erhöhen.

4. REC INPUT – Schließen Sie hier ein externes Audiogerät mit einem Stereo RCA-Kabel an, um sein Audiosignal auf Deck B aufzunehmen.
5. PLAY OUTPUT – Dieser Ausgang enthält das kombinierte Audiosignal von Deck A und B. Verbinden Sie diesen Anschluss mit einem Stereo RCA-Kabel zu einem Line oder Auxiliary Eingang Ihrer Stereoanlage.

WIEDERGABE

ABSPIELEN EINER AUFGENOMMENEN KASSETTE

1. Drücken Sie zum Öffnen des Kassettenfachs die [STOP/EJECT] Taste.
2. Legen Sie eine Kassette ein und schließen Sie das Fach. Falls Sie eine Cr02 Kassette verwenden, drücken Sie die Cr02 Taste.
3. Überprüfen Sie, dass der angeschlossene Verstärker eingeschaltet ist und dass die Lautstärke ausreichend hoch eingestellt ist.
4. Drücken Sie zur Wiedergabe der Kassette die [PLAY] Taste.

Wichtiger Hinweis: Bei der Übertragung der Musik von Kassette auf den Computer lässt sich das Signal beim Überspielen über die Lautsprecher Ihres Computers abhören. Lesen Sie dazu die Hinweise in der Anleitung zur EZ Tape Converter Software.

WICHTIG! Nach dauerhafter Nutzung, speziell nach dem Abspielen oder Aufnehmen alter Kassetten, sollten Sie regelmäßig die Tonköpfe des Tape2PC mit einem Reinigungsband pflegen, um weiterhin optimale Tonqualität erzielen zu können.

VOR- UND ZURÜCKSPULEN:

1. Drücken Sie bei beendeter Wiedergabe die [FAST FORWARD] oder [REWIND] Taste.
2. Wenn die Kassette die gewünschte Position erreicht, drücken Sie [STOP/EJECT].
3. Drücken Sie die [PLAY] Taste, um die Wiedergabe von der gewünschten Position zu starten.

PAUSE:

1. Drücken Sie zur Unterbrechung der Wiedergabe die [PAUSE] Taste.
2. Drücken Sie [PAUSE] noch einmal, um die Wiedergabe fortzusetzen.

STOPPEN UND AUSWERFEN:

1. Stoppen Sie bei laufender Wiedergabe die Musik mit der [STOP/EJECT] Taste.
2. Drücken Sie [STOP/EJECT] noch einmal, um das Kassettenfach zu öffnen. Sie können nun die Kassette entnehmen.

AUFNAHMEFUNKTIONEN

Verwenden Sie bitte das Deck B zur Aufnahme externer Geräte oder zur Überspielung von Musikkassetten. Bitte beachten Sie, dass die meisten Kassetten eine Plastikzunge, die, falls herausgebrochen, das Überschreiben verhindert, besitzt.

Hinweis: Wenn die Plastikzunge der Kassette nicht vorhanden ist, können Sie die [RECORD] Taste des Gerätes nicht drücken.

Tipp: Um auf eine Kassette ohne Plastikzunge aufnehmen zu können, müssen Sie die in der oberen Abbildung markierten Aussparungen mit einem Klebeband abdecken..

KASSETTEN AUF DEN COMPUTER ÜBERTRAGEN:

1. Legen Sie die mitgelieferte Software CD in das CD-Laufwerk Ihres Computers ein und installieren Sie die EZ Vinyl/Tape Converter Software.
2. Öffnen Sie das EZ Vinyl/Tape Converter Programm und folgen Sie den einfachen Bildschirmanweisungen, um die Musik Ihrer Kassette auf den Computer zu überspielen. Beachten Sie bitte für weitere Informationen die Anleitung auf der Software CD.

AUFNAHMEN EXTERNER QUELLEN:

1. Drücken Sie zum Öffnen des Kassettenfachs am Deck B [STOP/EJECT].
2. Legen Sie eine leere Kassette ein und schließen Sie das Fach.
3. Sollten Sie eine CR02 Kassette verwenden, drücken Sie die [REC Cr02] Taste.
4. Drücken Sie zuerst die [PAUSE] und danach die [RECORD] Taste.
5. Geben Sie die externe Quelle wieder und überprüfen Sie den Eingangspegel im Display. Verwenden Sie den REC LEVEL Regler, um die Lautstärke des Eingangssignals gegebenenfalls anzupassen.
6. Drücken Sie die [PAUSE] Taste, um die Aufnahme zu beginnen.

Hinweis: Der REC LEVEL Regler dient zur Lautstärkeanpassung des aufzunehmenden Signals. In der Mittelstellung wird das Einganssignal in der Originallautstärke aufgenommen. Im Idealfall sollte das aufzunehmende Signal nahe der roten Pegelanzeige liegen. Ist der maximale Ausschlag ständig im roten Bereich, verringern Sie mit dem REC LEVEL Regler die Eingangslautstärke, bis das Signal den roten Bereich nur ab und zu streift. Bei zu leisem Pegel drehen Sie den REC LEVEL Regler auf.

ÜBERSPIELFUNKTIONEN:

1. Legen Sie eine bespielte Kassette in das Deck A ein.
2. Legen Sie eine leere Kassette in das Deck B ein und schließen Sie das Fach.
3. Drücken Sie die [DUBBING] Taste. "Dubbing" wird im Display angezeigt.
4. Definieren Sie die Überspielgeschwindigkeit mit der [HI SP DUB] Taste. Falls die "HI SP DUB" Anzeige im Display leuchtet, befinden Sie sich im Schnellüberspiel-Modus. Leuchtet die Anzeige nicht, überspielen Sie die Musik mit normaler Geschwindigkeit.
5. Drücken Sie zuerst die [PAUSE] Taste und dann die [PLAY] Taste am Deck A.
6. Drücken Sie die [RECORD] Taste am Deck B.
7. Drücken Sie die [PAUSE] Taste am Deck A. Das Gerät startet automatisch mit dem Überspielvorgang.
8. Um den Vorgang zu Beenden, drücken Sie am Deck B die [STOP/EJECT] Taste.

Wichtiger Hinweis: Ändern Sie nicht die Überspielgeschwindigkeit, während der Prozess durchgeführt wird.

TECHNISCHE SPECIFIKATIONEN

Art		Stereo	Doppelkassettende Motor	DC Servomotor x 2
Spur-System	4-Spuren 2-Kanäle		Umspulzeiten	~100 sek. Bei C-60 Kassetten
Bandgeschwindigkeit	4.8	cm/sec	Eingangsanschlüsse
Frequenzgang(-20dB Aufnahme)			Line In x 2	Min. Eingangspegel: 600mV (0dB)Eingangsimpedanz:	50kΩ
Chrome-Band	40-15000Hz (±3dB)		Ausgangsanschlüsse
Normal-Band		40-14000Hz	(±3dB)	e Out x 2 Ausgangspegel: 600mV (0dB)Ausgangsimpedanz:	5kΩ
(0dB Aufnahme)
Chrome-Band		40-8000Hz	(±3dB)	SB Audio InterfaceUSB 1.1 kompatibel, 16 Bit,44.1kHz (CD Qualität) oder 48kHzSample Rate
Normal-Band		40-8000Hz	(±3dB)
Rauschabstand	58dB
Gleichlaufschwankungen	<0.2%	(DIN45500)	Spannungsaufnahme	AC220V-230V ~ 60Hz
Übersprechen	40dB	(1kHz)	U.K.	240V ~ 60Hz
Harmonische Verzerrung	weniger als 1%		U.S.A. & Canada	127V ~ 60Hz
(bei 1 kHz, OVU 3		rd	Leistungsaufnahme	11.9W Maximum
	H.D.	Normal-Band)	Abmessungen	420mm x 135mm x 215mm(B x H x T)
Kanaltrennung	40dB	(1kHz)
Köpfe			Gewicht	4kg (8.5lbs)
Deck	A	Wiedergabe	Zubehör	RCA-Kabel, USB-Kabel, Software-
Deck	B	Aufnahme/Wiedergabe,Eisenlöschkopf		CD, Kurzanleitung, Sicherheits- undGarantieinformationen
	2-Spalt

BEVOR SIE DAS GERÄT ZURÜCKSENDEN, setzen Sie sich mit dem Ion Audio Support Ihres Lands oder Ihrem Händler in Verbindung, um technische Unterstützung zu erhalten. Die Kontaktinformationen finden Sie in den diesem Produkt beiliegenden Sicherheitsinformationen.

MANUAL VERSION 1.5
