MANUAL DE USUARIO 321 EL HUSQVARNA

ES Manual del operario

IT Manuale d'uso

SÍMBOLOS EMPLEADOS EN EL PRESENTE MANUAL:

Desenchufar siempre el equipo antes de efectuar tareas de limpieza o mantenimiento.

Utilizar siempre guantes de seguridad homologados.

Limpiar con frecuencia la motosierra.

Llevar una máscara protectora homologada o gafas de seguridad.

Inspección visual.

No utilizar un prolongador espiral.

Sección transversal mínima

del cable: 1,5mm^2

Longitud de cable máxima: 30 m

Voltaje: 230 V

¡ATENCIÓN!

Las motosierras son aparatos peligrosos.

Una utilización impropia o imprudente puede provocar heridas graves o mortales.

SÍMBOLOS EN LA MOTOSIERRA:

¡ATENCIÓN!

Las motosierras son aparatos peligrosos. Una utilización impropia o imprudente puede provocar heridas graves o mortales.

Léanse las instrucciones de uso y cerciorarse de que se entienden perfectamente antes de utilizar la motosierra.

Esta motosierra es provista de un doble aislamiento.

Llevar siempre:

• Un casco homologado
• Protecciones auditivas homologadas
• Una máscara o gafas de seguridad homologadas

La emisión de ruido hacia el entorno

corresponde a la Directiva

de la Comunidad Europea. Para mayores detalles

sobres las emisiones de la máquina,

referirse a las “ESPECIFICACIONES TÉCNICAS” página 3 y las menciones de la etiqueta.

No exponer la motosierra a la lluvia o ambientes húmedos.

Desenchufar en caso de daños en el cable de alimentación.

Longitud de espada máxima tolerada.

Este producto está en conformidad con las directivas europeas aplicables.

No hay que tratar este producto como un residuo doméstico. En efecto hay que llevarlo hasta el punto de recogida de basura adaptado al reciclaje de los equipos eléctricos o electrónicos. Deshacerse correctamente de este producto permitirá prevenir las eventuales consecuencias negativas para el medio ambiente y la salud humana acarreadas por una gestión inadecuada de este tipo de residuo. Para más detalles acerca del reciclado de este producto, contacte con la oficina municipal local, el servicio de eliminación de residuos domésticos o la tienda donde ha comprado este producto.

¡IMPORTANTE! ANTES DE UTILIZAR LA MOTOSIERRA

• Léanse detenidamente las instrucciones de uso.
• Referirse siempre a las recomendaciones del capítulo “Para un uso seguro” de la página 4.
• Comprobar el buen ensamblado y ajuste de la cadena y espada.
• Arrancar la sierra.
• No serrar hasta que una cantidad apropiada de aceite llegue a la cadena.
• Una tensión impropia de la cadena aumenta el desgaste de la cadena, la rueda dentada y la espada y puede provocar daños en dichas partes.
• Una utilización impropia del cable de alimentación puede provocar graves daños en el motor.

¡IMPORTANTE!

No utilizar un prolonga-

dor espiral

No modificar, de ningún modo y bajo ningún concepto, la sierra sin la autorización previa del fabricante. Utilizar únicamente accesorios de origen. Cualquier modificación o utilización de accesorios no autorizada puede provocar heridas graves o mortales al operario o a otras personas.

ÍNDICE DE CONTENIDOS

Símbolos 1

¡Importante! A leer antes de utilizar la sierra 1

Contenidos 2

Declaración de conformidad CE 2

Especificaciones técnicas 3

Componentes de la motosierra 4

Para un uso seguro 4

Arranque y parada 6

IInspección y mantenimiento diarios 6

Prevención de los rebotes 7

Freno de cadena con protección antirrebote 8

- Control de la protección antirrebote 8

- Verificación del funcionamiento del 8 freno manual de la cadena

- Verificación del funcionamiento 8 del freno de inercia de la cadena

Montaje de la espada y ajuste de la cadena 9

Tope de cadena 10

Protección derecha 10

Embrague de seguridad 10

Protección contra la sobrecarga 2000 W 10

Equipo de corte 10

Lubricación de la espada y cadena 11

- Aceite para la cadena 11

- Llenado del depósito de aceite 11

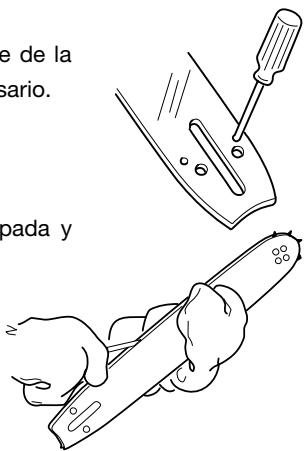

- Control del sistema automático de 11 lubricación de la cadena

- Control del desgaste de la cadena 11

Afilado de la cadena 12

Utilización para podar 12

Corte transversal 13

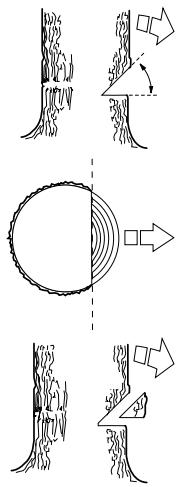

Operaciones de tala 13

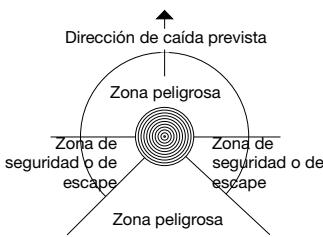

- Zona peligrosa 14

- Dirección de caída 14

- Poda / Línea de seguridad 14

- Tala 14

DECLARACIÓN DE CONFORMIDAD CE

Husqvarna Norge AS, N-1708 Sarpsborg, Norway declara por el presente documento que las motosierras siguientes:

Husqvarna 317 EL y Husqvarna 321 EL, con número de serie 54000001 y siguientes,

• fueron fabricadas en conformidad con la Directiva 98/37/CE (Máquinas),
  la Directiva 73/23/CEE y sus enmiendas (Baja Tensión), la Directiva 89/336/CEE y sus enmiendas (Compatibilidad Electromagnética), y de acuerdo con el anexo V de la Directiva 2000/14/CE (Emisiones sonoras en el entorno debidas a las máquinas de uso al aire libre).
• fueron fabricadas en conformidad con las siguientes normas armonizadas: EN 50144-1, EN 50144-2-13, IEC 60745-1 e IEC 60745-2-13.

El organismo notificado, 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sweden,

- ha realizado las pruebas de tipo CE en conformidad con la Directiva sobre las Máquinas (98/37/CE), Artículo 8(2)(c).

- ha emitido los certificados de control CE N° 404/04/1038 - Husqvarna 317 EL y 404/04/1037 - Husqvarna 321 EL conforme a la Directiva sobre las Máquinas 98/37/CE, Anexo IV (4).

La presente motosierra es idéntica a las muestras sometidas al examen CE.

Los niveles acústicos medidos y garantizados, en conformidad con la Directiva 2000/14/CE, son detallados en los datos técnicos del manual del usuario.

En Sarpsborg, a 1 de octubre de 2005

Jan Hansen, Presidente

ESPECIFICACIONES TÉCNICAS

Motor		1700	2000
Tensión nominal	VCA	220-240	230
Potencia nominal	W	1700	2000
Frecuencia	Hz	50/60	50
Embrague de seguridad		Sí	Sí
Control del arranque electrónico		-	Sí
Control de velocidad electrónico		-	Sí
Protección electrónica contra las sobrecargas		-	Sí

Peso

Sin la cadena y espada	kg	4,4	4,4
Con la cadena y espada de 14”	kg	5,1	5,1

Lubricación de la cadena

Volumen del depósito de aceite	litros	0.1	0.1
Consumo de aceite (aprox.)	litros	0.1/20 min.	0.1/20 min.
Bomba de aceite		autóm.	autóm.

Nivel de ruido

Intensidad de ruido en los oídos del operario,en conformidad con las normas internacionales

dB(A)

95

95

Emisión de ruido

Potencia sonora medida	LW dB(A)	104	104
Potencia sonora garantizada	LWA dB(A)	106	106

Vibración

Empuñadura delantera	m/s2	4,4	4,4
Empuñadura trasera	m/s2	5,4	5,4

Cadena/espada

Longitud de espada recomendada	pulgadas/cm	12/30	12/30
	pulgadas/cm	14/35	14/35
	pulgadas/cm	16/40	16/40
Longitud de corte efectiva	pulgadas/cm	12/30	12/30
	pulgadas/cm	14/35	14/35
	pulgadas/cm	16/40	16/40
Velocidad de la cadena - sin carga	m/sec. (transmisión)	14,5 (6 diente)	15,2 (6 diente)
Velocidad de la cadena - potencia nominal	m/sec. (transmisión)	12,5 (6 diente)	12,2 (6 diente)
Paso de la cadena	pulgadas	3/8	3/8
Calibre	pulgadas /mm	.050/1.3	.050/1.3
Número de eslabones de transmisión	12”/14”/16”	45/52/56	45/52/56

pulgadas	pulgadas /mm	pulgadas /mm	15				pulgadas /mm	pulgadas/cm/númerode eslaboneslons
H36 3/8Oregon 91Vg	.050/1,3	5/32 / 4,0	85°	30°	0°	.025 /0,65	14 /35/52 16 /40/56

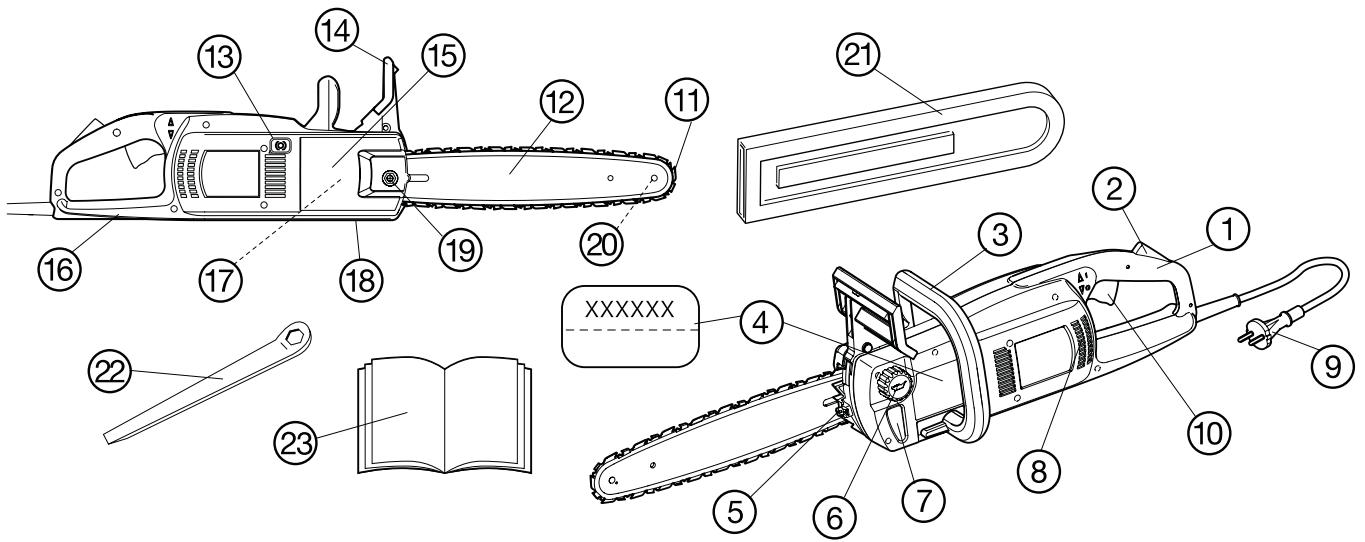

1. Empuñadura trasera
2. Bloqueo del botón de mando
3. Empuñadura delantera
4. Placa del número de serie
5. Tensor de cadena
6. Depósito de aceite para la cadena
7. Indicador del nivel de aceite
8. Ranuras de ventilación
9. Cordón de alimentación
10. Botón de mando
11. Cadena

12. Espada

13. Botón disparador del freno de cadena

14. Protección antirrebote
15. Cárter del sistema de accionamiento de la cadena
16. Protección derecha - protege la mano derecha del operario en caso de ruptura o descarrilamiento de la cadena
17. Rueda dentada motriz

18. ocultada por el cárter del sistema de accionamiento de la cadena

19. Tope de cadena - desvía la cadena en caso de ruptura o descarrilamiento

20. Tuerca de la espada
21. Piñón cónico
22. Vaina
23. Herramienta multifunción
24. Manual del operario

PARA UN USO SEGURO

¡ATENCIÓN!

No utilizar nunca una motosierra con una sola mano so pena de provocar graves heridas al operario, a sus asistentes o a las personas presentes en los aledaños. Todas las motosierras eléctricas están diseñadas para operarse con las dos manos.

¡PELIGRO!

Toda utilización de accesorios no conformes con las recomendaciones descritas en las instrucciones de uso puede provocar heridas.

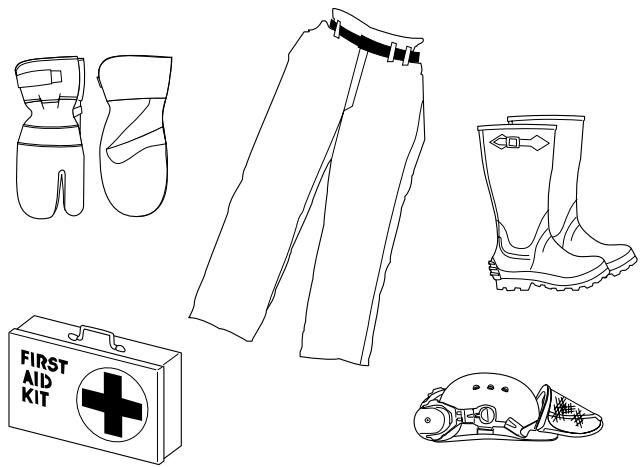

- Vestirse convenientemente. Evitar llevar joyas y prendas amplias que puedan atraparse en los componentes móviles. Se recomienda llevar guantes homologados y zapatos resistentes y cómodos (se aplica también a los asistentes).

Llevar: - Una máscara o gafas de seguridad homologadas

• Protecciones auditivas homologadas
• Un casco homologado
• Botas de seguridad homologadas con refuerzo de protección, punteras de acero y suelas antideslizante
• Ropa ajustada que no obstaculizan los movimientos
• Guantes homologados con refuerzo de protección

Se debe disponer siempre de un botiquín de primeros auxilios.

• Cerciorarse de que todas las personas presentes permanecen lejos de la sierra mientras la cadena esté en movimiento. Mantener a los observadores, los niños y los animales lejos de la zona de trabajo. Impedir que las personas inexpertas manejen la sierra o el cordón de alimentación.
• Conservar la zona de trabajo despejada y correctamente iluminada. No utilizar la motosierra en condiciones húmedas o bajo la lluvia, la nieve o cerca de un punto de agua. Si cierta cantidad de humedad penetra dentro del motor, se puede provocar un cortocircuito.
• Trabajar prudente, atenta y razonablemente. No utilizar la motosierra en caso de fuerte cansancio o bajo influencia de alcohol o droga ya que sus efectos alteran la visión, el juicio o el control físico del operario. Mantener todas las partes corporales lejos de la sierra mientras la cadena esté en movimiento. Cerciorarse siempre de que la cadena no toca ningún elemento antes de arrancar la motosierra.
• Estar atento siempre al riesgo de choque eléctrico. Evitar tocar objetos metálicos integrados o en contacto eléctrico con la tierra.
• No dañar los cables de alimentación. No levantar o llevar en ningún caso la sierra tirando del cordón de alimentación y no desenchufarlo nunca dando un tirón al cable. Conservar los cables lejos del agua, aceite y objetos afilados. Evitar que se aplaste el cable en o contra las paredes, las vallas u objetos metálicos conductores de electricidad.
• Comprobar la sierra y su cable de alimentación antes de toda utilización. No utilizar nunca una motosierra si su cordón de alimentación está dañado. Repararlo dirigiéndose a un personal cualificado. Conservar las empuñaduras limpias, secas, sin manchas grasas o aceite.
• Cerciorase de que se han retirado todas las herramientas de la sierra antes de conectarla a la alimentación.
• Cerciorarse de que el prolongador está en buenas condiciones y homologado para un uso al aire libre. Debe presentar dimensiones suficientes y compatibles con la potencia nominal de la motosierra. Referirse al capítulo “¡IMPORTANTE! A LEER ANTES DE UTILIZAR LA SIERRA” de la página 1.
• Para transportar la sierra, detener el motor, mantener la mano APARTADA del botón de mando y girar la sierra para que la espada esté hacia atrás y no apunte hacia el cuerpo del operario.
• Conectar la motosierra a una fuente de alimentación provista de un dispositivo de protección contra los defectos a masa accionado por corriente.
• Aislamiento doble Esta motosierra está provista de un doble aislamiento para mayor protección contra los choques eléctricos. Cualquier herramienta con aislamiento doble se diseña con dos “capas” distintas de aislamiento eléctrico o con una capa de aislamiento doble espesor, dispuesta entre el operario y los componentes conductores de la herramienta. Las herramientas con aislamiento doble no utilizan las conexiones principales a tierra y, por consiguiente, deben conectarse a una fuente normal de 220-240 VCA. Observar las mismas precauciones que para cualquier otra herramienta eléctrica. El doble aislamiento asegura una protección suplementaria únicamente en caso de aislamiento defectuoso.

- Utilizar la motosierra únicamente con madera. No intentar cortar elementos de metal, de plástico o de materia distinta de la madera. No utilizar la espada para empujar las ramas, raíces o cualquier otro objeto.

- El operario debe cerciorarse de que puede moverse libremente y está en seguridad en todo momento. Cuidado con no tropezar en las raíces, las ramas, los agujeros, los montículos, etc. durante el desplazamiento. Estar particularmente atento cuando se está trabajando en pendientes. Trabajar con el tronco por el lado derecho, entre el cuerpo y la espada. Llevar siempre la sierra con ambas manos y lo más cerca posible del cuerpo para un mejor control. Siempre que sea posible, dejar que el peso de la sierra se apoye en el tronco. Mantener el tronco entre el cuerpo y la espada durante los movimientos hacia adelante.

- No empujar excesivamente la sierra durante el corte. Si la cadena está afilada correctamente, basta con ejercer una leve presión. Si el operario empuja excesivamente la sierra al final del corte, puede perder el control de la máquina.

- Sujetar los pequeños troncos antes de cortarlos.

- Actuar con cuidado especialmente para cortar pequeñas ramas y evitar serrar arbustos o varias ramas al mismo tiempo. Las pequeñas ramas pueden atraparse en la cadena causando una sacudida violenta que puede provocar graves heridas corporales.

- Se recomienda limitar el diámetro del árbol a la longitud de la espada de manera que la BOCA DE CAÍDA y el CORTE DE TALA puedan efectuarse con un corte único (referirse a las “Especificaciones Técnicas” para obtener las longitudes de espada apropiadas según el modelo de motosierra).

- La cadena seguirá moviéndose durante un corto instante después de haber soltado el botón de mando.

- Desenchufar antes de proceder al mantenimiento de la motosierra.

- Esta motosierra está en conformidad con todas las normas de seguridad aplicables. Las tareas de reparación deben ser efectuadas únicamente por un personal cualificado e utilizando solamente componentes de origen.

- Examinar esmeradamente la sierra para detectar cualquier componente defectuoso antes de todo uso para evitar todo fallo y asegurar un funcionamiento correcto. Comprobar que todos los componentes móviles están sujetados y ajustados correctamente. Salvo en los casos de mantenimiento descritos en el presente manual, las partes defectuosas deben sustituirse en un centro de reparación homologado. Cualquier botón de mando defectuoso debe ser reemplazado por un personal de reparación homologado. No utilizar la sierra si el botón de mando no funciona correctamente.

- Almacenar la motosierra desenchufada, con la vaina de la espada puesta, en un lugar seguro y seco, fuera del alcance de los niños.

¡ATENCIÓN!

• Cerciorarse en todo momento de que se dispone de un buen equilibrio y de que la cadena no roza con nada salvo la madera que se está serrando.
• Mantener las personas presentes lejos de la zona de trabajo.

• Agarrar con firmeza la empuñadura delantera con la mano izquierda.
• Agarrar con firmeza la empuñadura trasera con la mano derecha.
• Pulsar y mantener pulsado el bloqueo del botón de mando con la palma de la mano y apretar el botón con el dedo índice.

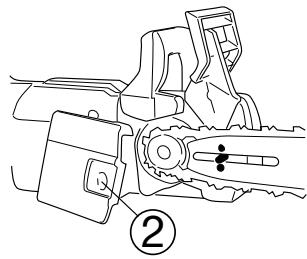

Parar la motosierra soltando el botón de mando. Si la sierra no se para, activar el freno de la cadena y desenchufar el cordón de alimentación.

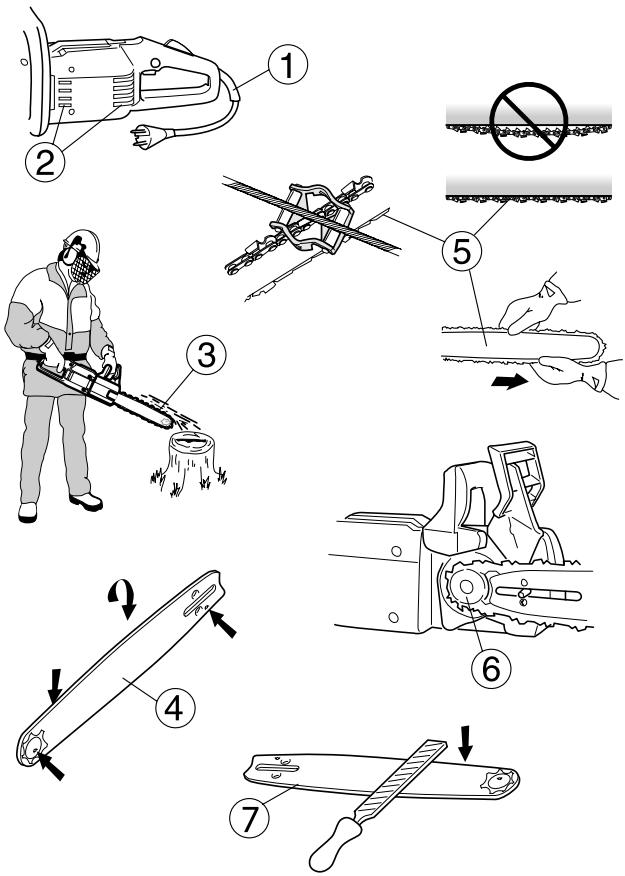

INSPECCIÓN Y MANTENIMIENTO DIARIOS

¡ATENCIÓN!

Desenchufar siempre el cordón de alimentación antes de efectuar cualquier tarea de limpieza o mantenimiento.

He aquí varias instrucciones generales para el mantenimiento de la sierra. En caso de duda sobre estas recomendaciones, contactar con el concesionario.

1. Examinar el cordón de alimentación y la toma para detectar eventuales defectos. En caso de defecto del cordón de alimentación o de la toma, sustituirlos.
2. Limpiar los orificios de ventilación y mantenerlos abiertos.
3. Limpiar el freno de la cadena y comprobar su buen funcionamiento.
4. Comprobar el sistema de lubricación automática de la cadena.
5. Girar la espada por intervalos regulares para repartir el desgaste entre ambos laterales. Comprobar que el circuito de aceite está limpio. Limpiar la ranura de la espada.
6. Comprobar la tensión de la cadena, afilar las cuchillas y cerciorarse de que la cadena gira libremente.
7. Examinar la rueda dentada motriz para detectar todo desgaste anormal y reemplazarla si es necesario.
8. Retirar todas las lupias de los extremos de la espada.

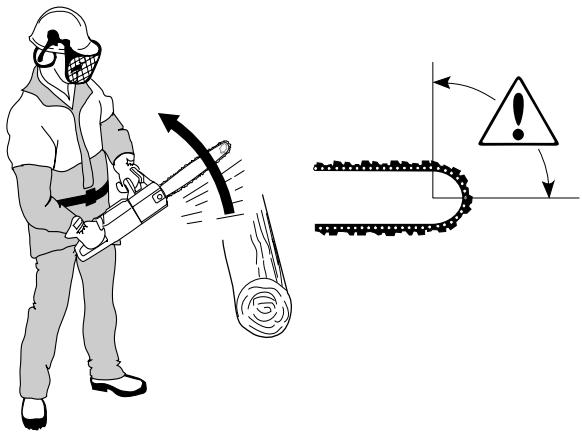

PREVENCIÓN DE LOS REBOTES

¡PELIGRO!

Los rebotes pueden producirse de repente y sin aviso. Un rebote es un movimiento suficientemente violento para arrojar la sierra hacia atrás, hacia el cuerpo del operario. Una cadena en movimiento puede provocar heridas graves y mortales. Los operarios deben familiarizarse imperativamente con las causas de los rebotes para actuar con suficiente cuidado y utilizar las técnicas de trabajo apropiadas para evitarlos.

¡ATENCIÓN!

El uso de cuchillas afiladas incorrectamente o un ensamblado incorrecto de la cadena y espada aumenta el riesgo de rebote. Ver las “Especificaciones Técnicas” de la página 3.

¡ATENCIÓN!

No dejar que la cadena entre en contacto con la tierra o cualquier objeto. Los materiales de alambrado y cerca presentan un riesgo particular.

Respetar todas las reglas de seguridad para evitar los rebotes o cualquier otro accidente que pueda ocasionar heridas corporales.

• Un rebote es una reacción repentina en la que la sierra se propulsa hacia atrás consecutivamente a un contacto de la parte superior de la punta de la espada identificada como la zona de peligro, susceptible de provocar un contragolpe (rebote).
• La dirección de un rebote está siempre en el mismo plano que la espada. La reacción más común consiste en que la espada y la sierra se proyecten hacia arriba y hacia abajo en dirección del operario. La sierra puede proyectarse en otras direcciones según la posición de la sierra en el momento de producirse el contragolpe.

Reglas básicas

• Conocer la causa y la naturaleza de un rebote ayuda a reducir o eliminar el elemento de sorpresa. En efecto, el susto aumenta el riesgo de herida. La mayoría de los rebotes son poco intensos, pero algunos pueden, sin embargo, resultar violentos. Todos son rapidísimos.
• Agarrar siempre con firmeza la motosierra envolviendo correctamente las empuñaduras con el pulgar y los dedos. La mano derecha debe agarrar la empuñadura trasera y la mano izquierda deba estar en la empuñadura delantera. Todos los usuarios, que sean diestros o zurdos, deben operar de esta manera para amortiguar el efecto de rebote y mantener la sierra bajo control.

¡No soltar las empuñaduras de la motosierra en ningún caso!

• La mayoría de los accidentes provocados por contragolpes ocurren cuando se está podando. El operario debe comprobar que tiene buen equilibrio y que no se encuentra ningún obstáculo en el que pueda tropezar o perder el equilibrio. Si el operario no actúa con suma precaución, la zona de riesgo de producción de un rebote puede entrar en contacto con una rama, un árbol cercano o cualquier otro objeto provocando un contragolpe.

- No utilizar en ningún caso una motosierra encima del hombro y no cortar en ningún caso con la punta de la espada. ¡No utilizar nunca una motosierra tomándola de una sola mano!

- Mantener la velocidad máxima durante el corte.

• Actuar con suma precaución al cortar con la parte superior de la cadena (la parte inferior del tronco). La fuerza del movimiento de la cadena empuja la sierra hacia atrás y, si el operario no mantiene con firmeza la sierra, la zona de peligro puede desplazarse suficientemente dentro de la boca de caída como para provocar un rebote. El uso de la parte inferior de la cadena (en la parte superior del tronco) proyecta la sierra hacia adelante. Este método permite apoyar la cabeza de potencia firmemente contra el árbol lo que asegura un soporte estable y mejora el control que tiene el operario sobre la sierra y, por consiguiente, sobre la zona de peligro de rebote.
• Seguir las instrucciones de afilado y mantenimiento para la cadena y la espada. Emplear únicamente los ensamblados que Husqvarna aconseja para reemplazar las cadenas y espadas. Ver las “Especificaciones Técnicas” de la página 3.

- Cuanto más pequeño sea el radio de la punta de la espada, menor serán la zona de peligro de rebote y el riesgo de rebote.

- El uso de un equipo de corte con protección de amortiguación de los rebotes y el correcto afilado de las cuchillas permiten reducir mucho la intensidad de un rebote.

FRENO DE CADENA CON PROTECCIÓN ANTIRREBOTE

Esta motosierra está equipada con un freno de cadena diseñado para detener instantáneamente la cadena en caso de rebote. Un freno de cadena puede reducir el riesgo de herida pero el operario es el único que puede prevenir la producción de los accidentes. Hay que poner mucha atención cuando se utiliza una motosierra e impedir que la zona de peligro de rebote entre en contacto con cualquier elemento.

• Se activa el freno de cadena (A) manualmente (con la mano izquierda) o por inercia (la inercia de la protección antirrebote que se opone al movimiento de la sierra proyectada por la fuerza del rebote). Sea cual sea la manera en que se accione, el mecanismo de la protección antirrebote actuará en la dirección opuesta al rebote. La sierra integra un embrague de seguridad que protege la sierra contra las sobrecargas. Si la cadena se para mientras el motor está en movimiento, la sierra sufre sobrecarga. Reducir entonces la fuerza de corte hasta que la cadena vuelva a funcionar. Si la sierra se bloquea dentro del árbol, pararla inmediatamente y desbloquearla.
• Se activa el freno de cadena también al pulsar hacia adelante la protección antirrebote (B). Esta acción suelta un mecanismo de muelle que desplaza la banda de freno y la pone firmemente alrededor del tambor de freno.

- La protección antirrebote no sólo sirve para activar el freno de la cadena sino que sirve también para reducir el riesgo de contacto con la cadena en caso de que el operario suelte la empuñadura delantera.

B STOP

• Utilizar el freno de la cadena como un “freno de inmovilización” para transportar la motosierra o cuando se deja inactiva durante un largo período. Además de su activación automática en caso de rebote, también se puede y se debe activar manualmente el freno de la cadena en caso de contacto accidental con una cadena en movimiento.
• Para soltar el freno de la cadena, volver a empujar la protección antirrebote hacia la empuñadura delantera.
• Tal como se mencionó en la página 7, un rebote puede ser muy violento y rapidísimo. La mayoría de los rebotes, sin embargo, son de débil intensidad y no provocan la activación del freno de cadena. En esta eventualidad, es de suma importancia mantener firmemente las empuñaduras de la sierra y no soltarlas.

• El freno de la cadena puede activarse manualmente o por la fuerza de inercia, según la intensidad del rebote y la posición de la sierra con respecto al objeto que entró en contacto con la zona de peligro de rebote.

• Si el rebote es suficientemente violento y la mano izquierda del operario está demasiado lejos de la protección antirrebote, se activa el freno de la cadena por la inercia del freno de la cadena opuesta a la fuerza del rebote.

• En caso de menores rebotes, o cuando la mano izquierda del operario está suficientemente cerca de la protección antirrebote, el freno de la cadena puede activarse manualmente con la mano izquierda.
• Cuando se gira la sierra lateralmente y el operario mantiene el rumbo con la empuñadura delantera, la mano izquierda no puede alcanzar la protección antirrebote en caso de rebote y, por consiguiente, no se puede activar manualmente el freno de la cadena. En este supuesto, el freno de la cadena sólo puede activarse por inercia pero, como en caso de activación manual, no funciona sistemáticamente.

Control de la protección antirrrebote

• Examinar la protección antirrebote para detectar los eventuales defectos visibles como las grietas.
• Mover la protección antirrebote hacia adelante y hacia atrás para cerciorarse de que se mueve libremente sin tampoco estar demasiado suelta.

Verificación del funcionamiento del freno manual de la cadena

- Controlar el freno de la cadena cada día o antes de cada utilización. Manteniendo firmemente la sierra en movimiento con la mano izquierda en la empuñadura delantera y la mano derecha en la empuñadura trasera, girar la muñeca izquierda y pulsar la protección antirrebote para activar el freno de la cadena sin soltar la empuñadura delantera. La cadena debe pararse instantáneamente. Si el freno de la cadena no funciona correctamente, mandarlo reparar a un personal homologado.

Verificación del funcionamiento del freno de inercia de la cadena

- Mantener la sierra en movimiento con la espada a 45 cm aproximadamente encima de un tocón u otro objeto sólido de madera.

Soltar el botón de mando.

- Soltar la empuñadura delantera dejando la sierra girar en la mano derecha y la espada caer hacia abajo y alcanzar el tocón. El freno debe activarse cuando la barra entra en contacto con el tocón.

Desenchufar siempre el cordón de alimentación antes de efectuar cualquiera tarea de limpieza o mantenimiento.

¡ATENCIÓN!

Una cadena demasiado floja puede salir de su alojamiento durante el funcionamiento y provocar heridas graves o incluso mortales.

1. Volver a posicionar la protección antirrebote contra la empuñadura delantera para garantizar que el freno de la cadena no está metido.

①

1. Destornillar la tuerca de la espada y retirar el cárter del sistema de accionamiento de la cadena.

1. Ajustar la cadena alrededor de la punta de la espada con las cuchillas superiores dirigidas hacia adelante.


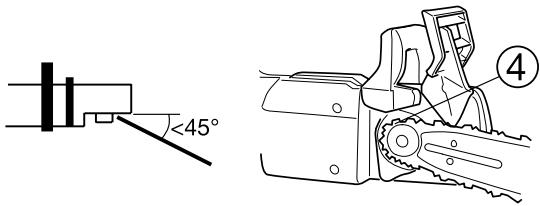

1. Manteniendo la cadena encima de la punta de la espada, colocar el extremo trasero de la espada contra la rueda dentada motriz formando un ángulo de 45° con respecto a la cabeza de potencia. Meter el extremo libre de la cadena alrededor de la rueda dentada motriz, girar la espada para colocarla en su sitio, encima del perno de fijación y contra la cabeza de potencia y guiar la cadena para que se coloque en la ranura de la espada.

<45° ④

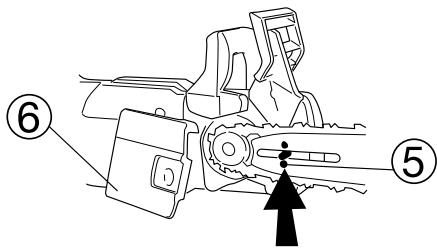

1. Colocar la clavija del tensor de la espada en el orificio previsto para este efecto en la espada.

2. Recolocar el cárter del sistema de accionamiento de la cadena y atornillar firmemente el perno de fijación.

1. Tensar la cadena apretando el tornillo de apriete en el sentido de las agujas de un reloj por medio de la punta del destornillador de la herramienta multifunción.

2. Tensar firmemente la cadena sin forzar demasiado ya que debe poder moverse fácilmente con las manos. Pulsar el botón para disparar el freno de cadena. Para evitar todo contacto entre las manos y la cadena, llevar guantes para mover la cadena.

⑧

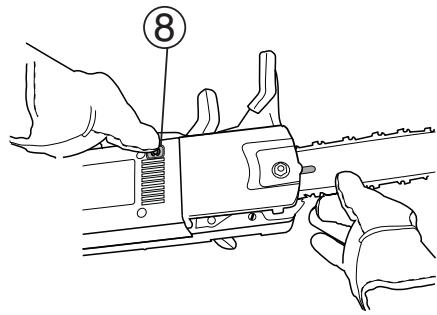

1. Apretar el perno de fijación utilizando la herramienta multifunción y manteniendo la punta de la espada dirigida hacia arriba.

⑨

La tensión de una cadena nueva debe controlarse periódicamente. Ir controlando la tensión con regularidad para asegurar buenos resultados y una larga duración.

• El desgaste hace que una cadena se afloja cada vez más, a medida que se utiliza. Es importante tensarla de vez en cuando para compensar este desgaste.
• Controlar la tensión de la cadena como mínimo cada vez que se llena el depósito de aceite para la cadena.

TOPE DE CADENA

El tope de cadena sirve para recoger la cadena cuando se rompe o sale de su ranura. Este tipo de problema puede evitarse si se tensa correctamente la cadena (ver el capítulo “Montaje de la espada y ajuste de la cadena” de la página 9) y se realizan las operaciones necesarias de mantenimiento de la cadena y de la espada.

Comprobar que el TOPE DE CADENA no está dañado.

PROTECCIÓN DERECHA

La protección derecha protege la mano derecha en caso de romperse o soltarse la cadena y para impedir que las ramas y ramillas estorben la mano derecha del operario al agarrar la empuñadura.

Comprobar que la PROTECCIÓN DE LA MANO DERECHA no está dañada.

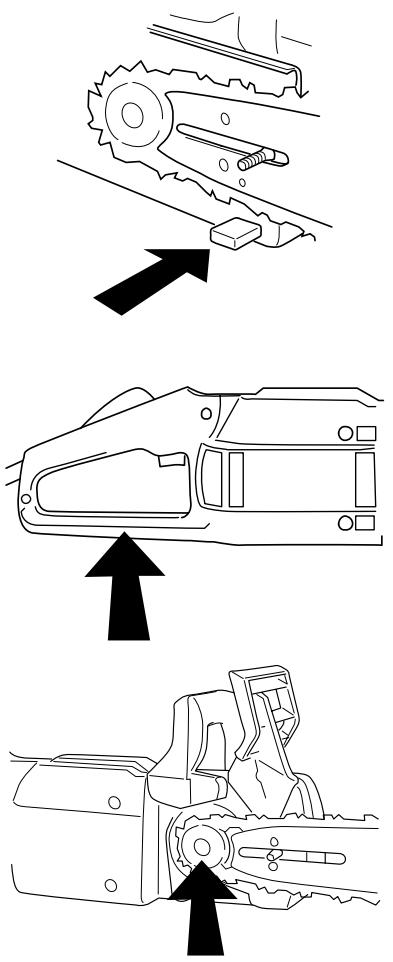

EMBRAGUE DE SEGURIDAD

Esta motosierra está dotada de un embrague de seguridad que impide toda sobrecarga. Se debe limpiar el embrague de seguridad después de largos períodos de utilización. En caso de disfunción, contactar con el concesionario más cercano.

PROTECCIÓN CONTRA LA SOBRECARGA ELECTRÓNICA 2000 W

La motosierra eléctrica 2000 W está provista de una protección contra las sobrecargas electrónicas.

• Cuando la protección contra las sobrecargas se dispara, se detiene la sierra.
• Soltar el botón de mando. Cerciorarse de que la cadena no está bloqueada.
• Apretar el botón de mando.

EQUIPO DE CORTE

El presente capítulo describe las operaciones correctas para el mantenimiento y utilización del equipo de corte.

• Para reducir el riesgo de rebote
• Para reducir el riesgo de desgrane o ruptura de la cadena
• Para obtener un efecto de corte óptimo
• Para ampliar la duración de vida de la cadena

Cinco reglas fundamentales

- ¡Utilizar únicamente el equipo de corte recomendado! Ver las “Especificaciones Técnicas” de la página 3.

- Cerciorarse de que los dientes de corte están afilados correctamente en todo momento. Seguir las instrucciones de Husqvarna y utilizar la guía de afilado recomendada. El uso de una cadena dañada o incorrectamente mantenida aumenta el riesgo de accidente.

- Mantener la correcta altura del talón de profundidad. El funcionamiento con talones de profundidad desgastados aumenta el riesgo de rebote.

- ¡Mantener la cadena correctamente tensa! Una cadena floja se desgrana más fácilmente y acelera el proceso de desgaste en la espada, la cadena y la rueda dentada.

- Cerciorarse de que el sistema de lubricación automático y el equipo de corte están correctamente mantenidos.

¡ATENCIÓN!

Una lubricación inapropiada puede provocar el fallo del equipo de corte y heridas corporales graves e incluso mortales.

Aceite para la cadena

• La cadena y la espada son lubricadas por medio de un sistema de lubricación automático. Se recomienda utilizar únicamente aceite para motosierra formulado para asegurar buena adherencia y buena circulación en condiciones calurosas o frías. Sin embargo es importante utilizar la viscosidad más apropiada a la estación. El aceite suele espesarse a temperaturas negativas y puede sobrecargar la bomba de aceite provocando el fallo de ciertos componentes.
• Hemos concebido un aceite para cadena idóneo a partir de aceites vegetales, completamente biodegradable. Se recomienda utilizar este aceite para obtener buenos resultados con su máquina y también por razones medioambientales.
• En caso de indisponibilidad de este aceite, se puede utilizar el aceite lubricante EP 90.
• Contactar con el concesionario más cercano que brindará ayuda para escoger el aceite de lubricación mejor adaptado.
• ¡No utilizar en ningún caso aceite de motor usado! El aceite de motor usado contiene impurezas que pueden provocar daños en la bomba de aceite, la espada y la cadena.

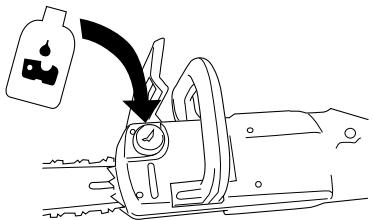

Llenado del depósito de aceite

- Todos nuestros modelos de motosierra integran un sistema automático de lubricación de la cadena.

Control del sistema automático de lubricación de la cadena

- Arrancar la motosierra y apuntar la espada hacia un objeto fijo de color claro distante de unos 20 cm. Tras un minuto de funcionamiento de la sierra, cierta cantidad de aceite debe haber salpicado el objeto y deben verse manchas de aceite en su superficie.

• Un depósito lleno es suficiente para 20 minutos de funcionamiento en posición fija.

• Si el sistema de lubricación no parece funcionar y las etapas siguientes resultan ineficaces, mandar examinar la sierra a un concesionario.

• Examinar el circuito de aceite de la espada y limpiarlo si es necesario.

• Examinar la ranura de la espada y limpiarla si es necesario.
• Cerciorarse de que el piñón cónico gira fácilmente y no está atascado. Limpiar y añadir grasa si es necesario.

e de la sario. pada y

Control del desgaste de la cadena

- Examinar la cadena cotidianamente para:

• Detectar grietas visibles en los remaches o eslabones.
• Controlar su rigidez.
• Detectar un desgaste anormal de los remaches o eslabones.
• Comprobar la longitud de corte horizontal mínima de 3 mm (1/8").

Cualquier anomalía de estos elementos significa que la cadena está desgastada y debe cambiarse.

AFILADO DE LA CADENA

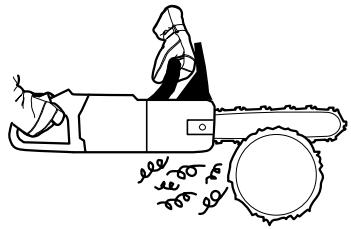

Instrucciones generales acerca de las cuchillas

- No cortar nunca madera con una cadena desafilada. Si el operario debe forzar mucho o si se producen muy pequeñas astillas, eso significa que la cadena está desafilada. Si una cadena está muy desafilada, el corte genera serrín más que astillas.

- Una cadena bien afilada produce grandes astillas y la sierra se introduce por sí sola en la madera.

- La parte de la cadena que corta se llama el ESLABÓN CORTANTE e integra una CUCHILLA (A) y un TALÓN DE PROFUNDIDAD (B). La diferencia de altura de estos elementos determina la profundidad del corte.

- Cuando se afila una sierra, se debe prestar mucha atención a los elementos siguientes:

EL ÁNGULO DE ATAQUE FRONTAL

EL ÁNGULO DE AFILADO HORIZONTAL

EL DIÁMETRO DE AFILADO

Ø 1/5

LA PROFUNDIDAD DE AFILADO

Referirse a las “Especificaciones Técnicas” para mayores detalles según el modelo de la motosierra. Es muy difícil afilar una motosierra correctamente sin los medios de auxilio adaptados. Se recomienda utilizar una guía de afilado para asegurar una eficiencia de corte máxima limitando el riesgo de rebote.

Afilado de las cuchillas

Para afilar cuchillas correctamente, se necesita una LIMA REDONDA y una GUÍA DE AFILADO. Referirse a las "Especificaciones Técnicas" para obtener el diámetro de afilado y la guía de afilado apropiados según los modelos de sierra y cadena.

• Afilar únicamente con la cadena tensada correctamente. Una cadena floja suele moverse, lo que dificulta el afilado.
• Afilar siempre desde el interior de cada cuchilla hasta el exterior. Lu- ego, levantar la lima por la carrera de retorno.
• Empezar el afilado por un lateral. Luego, girar la sierra para afilar las cuchillas del otro lateral.
• Cerciorarse de que todas las cuchil las tienen la misma longitud. Cuando la longitud horizontal es inferior a 3 mm (1/8"), la cadena está desgastada y hay que sustituirla.

min. 3 mm

¡ATENCIÓN!
¡El uso de cuchillas mal afiladas aumenta el riesgo de rebote!

PODA

¡ATENCIÓN!
La mayoría de los accidentes de rebote se producen durante las operaciones de poda. ¡Prestar mucha atención a la zona de peligro de rebote cuando se está podando bajo tensión!

Todos los principios que se aplican al corte transversal también se aplican al corte de ramas mayores.

Cortar las ramas difíciles en varias etapas.

Cerciorarse de que se dispone en todo momento, en movimiento o en posición estática, de buen equilibrio. Trabajar siempre con el tronco a la derecha. Para mayor control, mantener la motosierra lo más cerca posible del cuerpo.

1 2 3

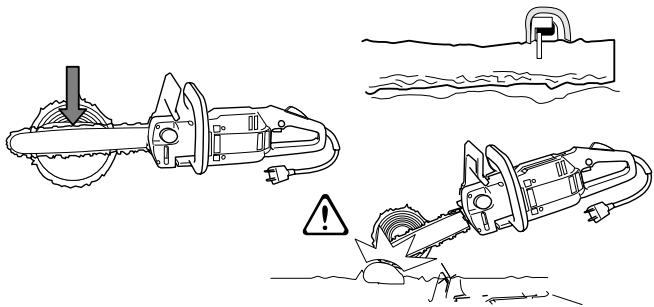

CORTE TRANSVERSAL

¡ATENCIÓN!

Si la cadena se bloquea en la boca de caída, ¡PARAR INMEDIATAMENTE LA SIERRA!

No intentar dar un tirón a la sierra para liberarla ya que existe un riesgo de herida si se afloja repentinamente la cadena. En cambio, se debe apalancar la cadena para liberarla.

- Corte de un tronco en el suelo. Existe algún leve riesgo de que la sierra se bloquee o el tronco se astille pero sí es difícil de evitar de alcanzar el suelo con la sierra al final del corte.

Cortar siguiendo una línea recta a través del tronco. Prestar atención, al final del corte, en no entrar en contacto con el suelo. Mantener la máxima velocidad de la sierra pero prepararse al final del corte.

- Es posible detener el corte a los dos tercios del espesor del tronco y girar el tronco

- Girar el tronco y cortar la sección restante procediendo de arriba abajo.

- Corte de un tronco mantenido por uno de sus extremos. El tronco puede astillarse más fácilmente si se corta transversalmente desde arriba hacia abajo.

- Hacer un corte inicial desde abajo (la tercera parte del diámetro aproximadamente).

- Terminar el corte desde arriba.

- Corte de un tronco mantenido por ambos extremos. La sierra puede bloquearse más fácilmente en la boca de caída si se corta directamente desde arriba.

- Hacer un corte inicial desde arriba (la tercera parte del diámetro aproximadamente).

- Terminar el corte desde abajo.

OPERACIONES DE TALA

¡ATENCIÓN!

Talar un árbol requiere competencias. No intentar talar un árbol si no se dispone de la experiencia necesaria. ¡EL OPERARIO NO DEBE EMPRENDER NUNCA TRABAJOS PARA LOS CUALES NO SE SIENTE COMPETENTE!

¡ATENCIÓN!

Los operarios de motosierra principiantes deben primero adquirir experiencia cortando troncos sobre una mesa de serrado o un equipo similar.

¡ATENCIÓN!

Se recomienda a los operarios inexperimentados no intentar nunca talar árboles de un diámetro de tronco superior a la longitud de la espada.

Zona peligrosa

Existe una zona peligrosa alrededor del árbol de dimensión 2 veces y media mayor que la altura del árbol. Cerciorarse de que nadie está presente en esta zona durante las operaciones de tala.

Dirección de caída

Durante las operaciones de tala de un árbol, el operario intentará siempre ponerlo en un terreno sin obstáculos para no dificultar las operaciones siguientes de poda y corte. Se debe trabajar con movimientos fluidos y un equilibrio perfecto.

Es importante también evitar hacer que caiga el árbol contra otro árbol, lo que produce una situación muy peligrosa.

Después de haber decidido dónde caerá el árbol, se debe considerar también la dirección de caída natural del árbol. Esto depende de la forma curva o recta del árbol, la dirección del viento, la concentración de ramas y la eventual capa de nieve que ejerce un peso suplementario en el árbol.

Después de haber tomado en cuenta todas estos principios, se concluirá que el árbol debe caer según su dirección natural de caída ya que la dirección pensada inicialmente tiene tendencia a no producirse.

Otro elemento de seguridad importantísimo a considerar es la eventual presencia de ramas muertas que pueden caer durante la tala del árbol.

Poda / Línea de seguridad

Retirar todas las ramas alrededor de la base del árbol que puedan dificultar las operaciones. Para mayor seguridad, se recomienda trabajar desde arriba hacia abajo y mantener el tronco del árbol entre el cuerpo y la motosierra. No cortar nunca las ramas presentes a una altura superior a la del hombro. Limpiar la maleza alrededor del árbol e identificar la línea de seguridad y la zona de escape tomando en consideración todo los obstáculos presentes (pie-dras, ramas, hoyos, etc.). La línea de seguridad debe definirse a un ángulo de 135° detrás de la dirección de caída.

Dirección de caída prevista Zona peligrosa Zona de seguridad o de escape Zona de seguridad o de escape Zona peligrosa

Tala

Para talar un árbol se realizan tres cortes. La “MUESCA SUPERIOR” y la “MUESCA INFERIOR”, o “MUESCA HORIZON-TAL”, conforman la “BOCA DE CAÍDA” de la que depende la dirección de caída del árbol. El corte final es el “CORTE DE APEO” que permite la caída del árbol.

Boca de caída

Para formar la BOCA DE CAÍDA, empezar por la MUESCA SUPERIOR. Efectuar un corte inclinado 45° hacia abajo en el lateral correspondiente a la dirección de caída prevista.

Debajo, realizar la MUESCA INFERIOR que debe encontrar muy precisamente la parte inferior de la MUESCA SUPERIOR.

La profundidad de la boca de caída debe tener como dimensión aproximadamente la cuarta parte del diámetro del árbol y su ángulo debe ser de 45°, más o menos.

La línea definida por el ángulo interior de la boca de caída debe ser precisamente horizontal y formar un perfecto ángulo recto con respecto a la dirección de caída.

Corte de apeo

El corte de apeo se efectúa a partir del lado opuesto del árbol y debe ser horizontal. Mantenerse con el árbol a la izquierda y cortar con la parte inferior de la espada.

Realizar el CORTE DE APEO a unos 3-5 cm por encima de la MUESCA INFERIOR.

Cortar con el motor a velocidad máxima introduciendo lentamente la sierra en el árbol. Estar muy atento a cualquier movimiento que se oponga a la dirección de caída prevista. Insertar una CUÑA DE TALA o una BARRA DE CAÍDA en cuanto la profundidad de la muesca lo permita.

Acabado el CORTE DE APEO, éste debe ser paralelo a la boca de caída y crear un ÁNGULO DE ARTICULACIÓN de dimensión equivalente a la décima parte, como mínimo, del diámetro del árbol.

Dicha ARTICULACIÓN permite guiar la caída del árbol en la dirección correcta.

Si la ARTICULACIÓN es demasiado pequeña o si la boca de caída y el corte de apeo no se corresponden correctamente, el árbol ya no está bajo control.

Según se adelanta el corte de apeo hacia la boca de caída, el árbol empieza su caída, naturalmente o con ayuda de una CUÑA DE TALA o una BARRA DE CAÍDA.

Afilado de la cadena 12

Sramatura 12

Desligue da corrente caso o cabo eléctrico se encontre danificado.

Volume do depósito de óleo	litros	0.1	0.1
Consumo aprox. de óleo.	litros	0.1/20 min.	0.1/20 min.
Bomba de óleo		automática	automática

Níveis de ruído

DISPOSITIVO ELECTRÓNICO DE SEGURANÇA CONTRA SOBRECARGA 2000W

lize o calibrador recomendado.

Limpeza de ramos/Linha de retirada
