MANUAL DE USUARIO DVR-1910LS PIONEER
Este producto cumple con las Directivas EMC (89/336/CE, correcto por la 92/31/CE y la 93/68/CE).
Enhorabuena por la adquisición de este producto Pioneer.
Lea completamente este manual de instrucciones para aprender a operar correctamente el aparato. Después de haber terminado la lectura de las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.
ADVERTENCIA: EL APARATO NO ES IMPERMEABLE. NO PONER ALGUNA FUETE DE AGUA CERCA DEL APARATO, COMO VASO DE FLORES, RECIPIENTES COSMÉTICOS Y MEDICINALES, ETC.
La generación de ruido acústico es de menos de 70dB. (ISO 779-DIN 45635)
IMPORTANTE
El triángulo equilátero con el símbolo de un relámpago en su interior tiene por objeto alertar al usuario de la presencia de “voltaje peligroso” sin aislar en el interior del producto, el cual podría alcanzarla suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.
CAUTION
RISK OF ELECTRIC SHOCK Do Not Open
PRECAUCIÓN
Para evitar el riesgo de descarga eléctrica, no retirar la tapa (ni la cubierta posterior). El interior no contiene piezas utilizables por el usuario. Toda Reparación deberá ser efectuada por personal técnico cualificado.
El triangulo equilátero con un signo de admiración en su interior tiene por objeto alertar al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (asistencia) en el manual que acompaña al aparato.
PRECAUCIÓN
Este aparato contiene un diodo láser de clase superior a 1, Para mantener la seguridad apropiada, no seque ninguna cubierta ni intente acceder al interior del aparato. Lleve siempre el aparato a un centro con personal de servicio técnico cualificado.
La siguiente etiqueta de precaución se encuentra en su aparato.
Situación: En la parte superior de la cubierta.
Para equipos enchufables, la toma de corriente deberá instalarse cerca del equipo y deberá ofrecer un fácil acceso.
Para garantizar su seguridad personal y aprovechar todo el potencial de su unidad, lea y respete estas precauciones de seguridad:
AMBIENTE – No emplee la unidad en lugares con mucho polvo, altas temperaturas, o alta humedad. Emplee la unidad en un lugar en el que no quede sometida a vibraciones ni golpes.
ALIMENTACIÓN – Desconecte la alimentación del sistema y la de los dispositivos conectados antes de realizar la instalación.
LEA LAS INSTRUCCIONES – Guarde las instrucciones de seguridad y de operación ante de poner la unidad en funcionamiento.
GUARDE LAS INSTRUCCIONES – Guarde las instrucciones de seguridad y de operación para poderlas consultar en el futuro.
SIGA LAS INSTRUCCIONES – Siga todas las instrucciones de operación y de utilización.
RESPETE LAS ADVERTENCIAS – Deberán respetarse todas las advertencias.
LIMPIEZA – NO emplee limpiadores líquidos o de aerosol, ni alcohol. Emplee solo un paño húmedo para limpiar el exterior.
AGUA Y HUMEDAD – NO emplee este producto cerca del agua.
FUENTES DE ALIMENTACIÓN – Haga funcionar este producto con el tipo de alimentación indicada en la etiqueta de características. Si no esta seguro del tipo de alimentación disponible, consulte a un distribuidor Pioneer autorizado.
SOBRECARGA – NO sobrecargue las tomas de corriente ni los cables de extensión. De lo contrario podría producirse un incendio o descargas eléctricas.
ENTRADA DE OBJETOS Y LIQUIDOS – No introduzca nunca ningún tipo de objeto en este aparato. Si se tocan puntos con tensión peligrosos puede producirse un incendio o descargas eléctricas. No derrame ningún tipo de líquido sobre el aparato.
CONDENSACIÓN – Si se lleva el aparato desde un lugar fresco a otro caliente, puede formarse humedad en la sección de funcionamiento del producto, degradando su rendimiento. Si desplaza el aparato a un lugar con temperaturas mas altas, déjelo de 1 a 2 horas en el nuevo lugar antes de ponerlo en funcionamiento.
SERVICO – No intente reparar usted mismo el aparato. La abertura o extracción de las cubiertas podrían exponerle a tensiones peligrosas u otros peligros. Solicite todo el servicio técnico a personal de servicio cualificado. (Consulte la tarjeta adjunta de servicio y de soporte.)
SOBRE REPLICACIÓN DE LECTURA DE DualDisc – Un DualDisc es un disco con dos aspectos nuevos, con un lado que contiene información en formato DVD (video/audio/etc) y el contenido lateral opuesto del disco que contiene material audio digital. El lado del disco que contiene audio digital no adrede a la especificación audio digital del CD, por lo tanto el c contenido no puede ser replicado. El lado de DVD de los medios de DualDisc en este producto si puede ser replicado. Para más detalles sobre la especificación de DualDisc, por favor refieran al fabricante del disco o a su minorista.

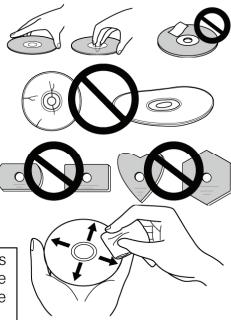

- No toque ni raye la superficie de señal (lado brillante) del disco.
- Tome el disco por los bordes o por el centro y un borde.
- No enganche papeles ni etiquetas en el disco.
- Tire los discos que estén deformados o agrietados porque pueden causar daños en la unidad.
- Evite la utilización de discos con formas irregulares, especialmente con formas de corazón o de polígonos.
- Extraiga el polvo y la suciedad del disco con un paño suave, frotando desde el interior al borde exterior en lugar de hacerlo en sentido circular.
- No emplee agentes de limpieza de discos ni antiestáticos porque estas soluciones pueden ocasionar daños en los discos.
Asegúrese de guardar siempre los discos en las cajas apropiadas de DVD-R cuando no los utilice, y compruebe siempre si hay polvo o suciedad en los discos (especialmente en el lado de grabación) antes de utilizarlos.
Nota: Algunos discos no pueden ser replicados, esto puede ser por diferentes formatos de grabación o condición física del disco al tiempo de grabación o replicación.
- Velocidad de Escritura (*CAV, **ZCLV, *** Esta especificación describe la velocidad máxima en una zona.)
| DVD-R | 1x, 2x, 6x, 8x^** , 12x^** , 16x^* , 18x^** , 20x^** |
| DVD-R (DL) | 2x, 4x, 6x, 8x^*** |
| DVD-RW | 1x, 2x, 4x, 6x |
| DVD+R | 2.4x, 4x, 6x, 8x^** , 12x^** , 16x^* , 18x^** , 19.6x^** |
| DVD+R (DL) | 2.4x, 4x, 6x, 8x^*** |
| DVD+RW | 2.4x, 3.3x, 4x, 6x, 8x^** |
| DVD-RAM | 2x, 3x, 5x, 6x, 8x, 12x |
| CD-R | 4x, 10x, 16x, 24x^** , 32x^** , 40x^** |
| CD-RW | 4x, 10x, 16x, 20x^** , 24x^** , 32x^** |
■ ertical Máxima de Lectura
| DVD-ROM (single) | 16x | DVD-ROM (DL) | 8x |
| DVD-R, DVD+R | 12x | DVD-R (DL) | 8x |
| DVD-RW, DVD+RW | 8X | DVD+R (DL) | 8x |
| CD-ROM, CD-R | 40x | CD-RW | 32x |
| DVD-RAM | 12x** | ||
| DualDisc | (por favor refiera a la pagina anterior de este documento) | ||
- Modo de transferencia de datos IDE PIO modo 4 – DMA multipalabras modo 2 – erti DMA modo 4
■ Tamaño de la memoria intermedia 2 Mbytes (Escritura-Lectura) - Tipo incorporado de altura media de 5.25 pulgadas
■ Salida de audio estereo
■ Servomecanismo de ertical I de la pantalla LCD
■ ertical I ertical I / ertical ajustable
■ Mecanismo de bajas vibraciones mediante el sistema DRA
■ LightScribe a los discos de la marca (con programa del software y los médicos aplicables de LightScribe) - Formato de discos (Lectura / Escritura)
DVD de un estrato / estrato doble / disco de 120 mm / disco de 80 mm
DVD-R (en caso de escritura, solo disco de 650 nm para General)
DVD-R (4x, 8x, 16x, 18x, 20x Velocidad de Escritura)
Capa Dual DVD-R y Capa Doble DVD+R
DVD-RW (1x, 2x, 4x, 6x Velocidad de Escritura)
DVD+R (2.4x, 4x, 8x, 16x, 18x, 19.6x Velocidad de Escritura)
DVD+RW (2.4x, 4x, 8x Velocidad de Escritura)
DVD-RAM (non-cartridge, Version 2.0, Version 2.1) (Lectura solamente)
LightScribe DVD y CD (12cm, Ver 1.0 y 1.2)
CD-ROM modo 1
CD-R XA modo 2 (forma 1, forma 2)
CD con fotos (sesión sencilla y múltiple)
CD-DA
CD-Extra (CD PLUS)
Video-CD
CD Text
CD-R
CD-RW / CD-RW de alta velocidad / Ultra Velocidad CD-RW
Nota:
- Para escritura, se requiere un programa de aplicación específico que soporta el formato de arriba.
- Medios Compatibles necesarios para ciertas velocidades de escrituran discos DVD y CD.
- Para poder efectuar la escritura en un DVD a las velocidades de 12x o de 16x, será necesario utilizar un disco designado par Pioneer. Para encontrar mas detalles al respecto, consulte le información disponible en el sitio de Pioneer en la Web:
www.pioneerelectronics.com - Para utilizar LightScribe, a LightScribe el programa de dibujo del software y los medios aplicables son necesarios.
- Al crear a LightScribe imagen de la etiqueta del disco, grabar al agua fuerte un segundo dibujo encima del primer dibujo afecta la calidad final de la etiqueta.
1) Botón de Expulsión
Para extraer / insertar el disco, presione el botón.
2) Indicador de Ocupado (BUSY)
El estado de operación se indica de la forma siguiente
Durante la lectura se enciende
Durante la escritura se enciende
3) Orificio de Expulsión Forzada
Inserte una varilla rígida en el orificio y empújela para abrir la bandeja cuando no se abra la bandeja al presionar el botón de expulsión.
Durante la operación normal, debe utilizarse el botón de expulsión para abrir la bandeja. Antes de introducir la varilla en el orificio de expulsión, asegúrese de que la alimentación de la unidad este desconectada y espere mas de un minuto hasta que el disco haya dejado de girar.
4) Bandeja del Disco
Abra la bandeja del disco presionando el botón de expulsión, y ponga un disco CD o DVD en la ranura con la etiqueta arriba. Presione el botón de expulsión o empuje la pare frontal de la bandeja para introducir la bandeja con el disco.
No intente sacar a la fuerza la bandeja del disco.
Precauciones para la reproducción de discos de 8cm
Los discos de 8 cm no pueden reproducirse cuando la unidad se ha instalado verticalmente, aunque se coloque un adaptador en el disco.
OBSERVACIÓN SOBRE LOS CODIGOS DE REGION
Los códigos de región SOLO pueden cambiarse 5 veces, incluyendo el primer ajuste. Tenga presente que el quinto cambio será el que quedara PERMANENTEMENTE, por lo que deberá tener cuidado cuando cambie los códigos de región.
- Los códigos de región forman parte de la Norma DVD. Sin embargo, los códigos de región de los discos DVD son opcionales. Los discos DVD que no tienen especificado ningún código de región pueden reproducirse en todos los reproductores.


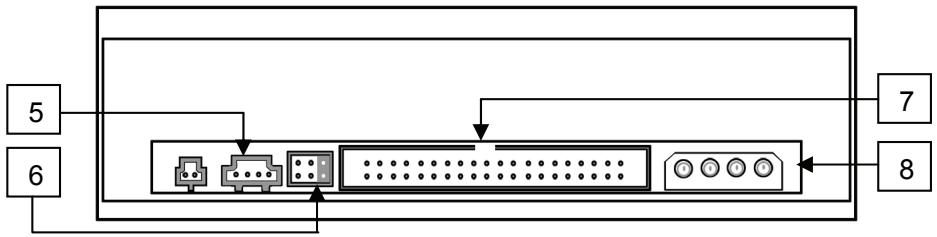

5) Salida de Audio
Es un conectador para salida de audio analógico.
Este conectador es compatible con ‘Molex 70553’ ‘seleccione un cable de conexión adecuado.
| Contacto | Nombre | Función |
| 1 | L | Salida de audio del canal izquierdo |
| 2 | G | Masa |
| 3 | G | Masa |
| 4 | R | Salida de audio del canal derecho |
6) Puenteado de Configuración del Dispositivo
Cuando se puentean los contactos, el estado del interruptor es ON.
Antes de cambiar la posición del puenteado, asegurese de que la alimentación de la unidad este desconectada.
| Contacto | Nombre | Función |
| 1 | MA | ON se usa como unidad principal |
| 2 | SL | ON se usa como unidad secundaria |
| 3 | CS | ON se usa la función de selección de cable |
| 4 | Reserve | |
| 5 | Reserve |
7) Interfaz IDE Principal
Es un conector de entrada / salida de 40 contactos que conforma las especificaciones ATA.
8) Entrada de CC {DC}
| Contacto | Nombre | Función |
| 1 | +12 | Entrada de alimentación para +12 V CC |
| 2 | G | Masa |
| 3 | G | Masa |
| 4 | +5 | Entrada de alimentación para +5 V CC |
6) Desconecte la alimentación del ordenador personal, desenchufe el cable de la alimentación de la la toma de CA y extraiga la cubierta o el panel frontal.
7) Extraiga el panel de protección instalado delante de la ranura de 5,25 pulgadas.
8) Instale los rieles de deslizamiento de fijación en la unidad.
(Cuando sean necesarios los rieles de deslizamiento, póngase en contacto con la tienda o el fabricante del ordenador.)
9) Inserte la unidad en la ranura.
10) Cuando se requiera la fijación, consulte el manual de instrucciones del ordenador.
- Emplee unos tormillos con una longitud de 5 mm o para efectuar el montaje. El empleo de tornillos más largos podría causar danos en la unidad.
- Cuando los tornillos de montaje están flojos, etc., las vibraciones de la rotación del disco pueden generar ruido de ondulación, y para evitarlo, los tornillos deberán estar apretados con seguridad.
Etiquetado Directo Del Disco De LightScribe
La Tecnología de "LightScribe Direct Disc Labeling" permite que el mismo Láser que quema datos al disco también queme la etiqueta directamente a la superficie del disco. Este quemador de Pioneer apoya la tecnología de quemar etiquetas por medio de un programa de LightScribe a discos marcados con el logo de LightScribe. Solamente discos que sean compatibles con LightScribe pueden ser etiquetados.
Nota: Busque el logo LightScribe en la paquetería o en la parte baja del disco.
Para crear una etiqueta, siga las siguientes indicaciones:
1) Diseñe una etiqueta con el programa de LightScribe.
2) Queme sus datos al disco como siempre.
3) Quite el disco del quemador.Meta el disco de nuevo al quemador boca bajo.
4) Siga las indicaciones del programa LightScribe para quemar la etiqueta al disco.


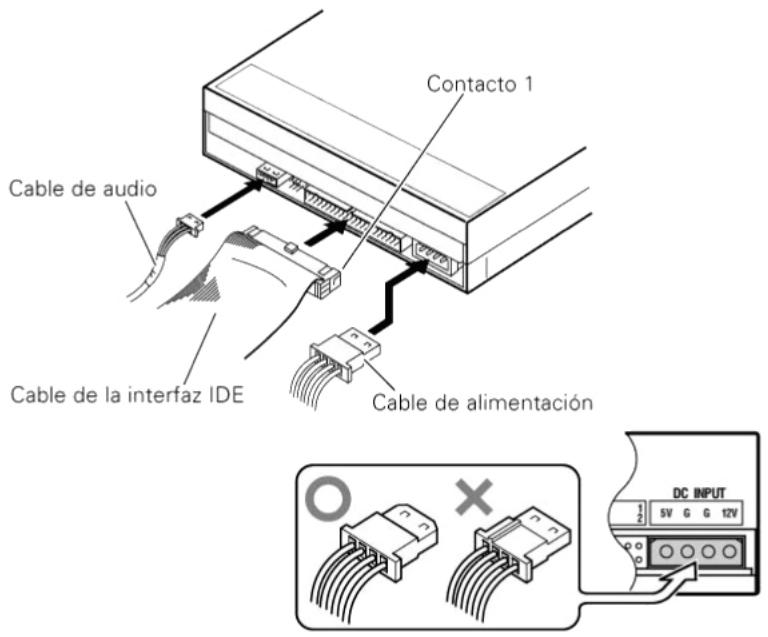

Cable de audio Cable de la interfaz IDE Cable de alimentación Contacto 1 DC INPUT 1 2 3 4 5 6 7 8 9 10 11 12 V- Desconecte la alimentación del ordenador personal.
- Conecte cable de alimentación desde el ordenador personal. Cuando efectué la conexión, preste atención a la polaridad del cable.
- Conecte el cable de interfaz IDE. Entonces, confirme que el contacto 1 del conector IDE de la unidad este correctamente conectado al contacto 1 del cable.
- Cuando se emplee una tarjeta de sonido, conecte la salida de audio a la tarjeta de sonido con un cable de audio.
Asegúrese de suministrar la alimentación eléctrica para este producto desde el ordenador personal que se haya conectado. No emplee ninguna otra fuente de alimentación que no sea la interna del ordenador personal.
Un cable IDE de 80 pins es requerido para obtener velocidad 16x de grabación con DVD.
[Ajuste]
Esta unidad es para su utilización horizontal y vertical.
[Tamaño de los discos]
12 cm / 8 cm (Los discos de 8 cm no pueden utilizarse en la posición vertical.)
[Velocidad de transferencia de datos]
Lectura de datos (sostenida)
DVD Max. 21.6 Mbytes / seg.
CD Max. 6.00 Mbytes / seg.
(17.2 - Modo CAV 40x con transferencia de 16 bloques)
Escritura de datos (sostenida)
DVD Promedio de 21.6 Mbytes / seg. (DVD-R 16x)
CD Promedio de 6.00 Mbytes / seg. (CD-R 40x)
Especificación de la interfaz principal
PIO modo 4 / DMA multipalabras modo 2 16.6 Mbytes-seg.
Ultra DMA modo 2 33.3 Mbytes-seg.
Ultra DMA modo 4 66.6 Mbytes-seg.
* Un cable IDE de 80 pins es requirió para obtener velocidad 16x de grabación con DVD.
* Es posible que no salga la transferencia de datos debido al estado del disco (rayadas, etc.)
[Tiempo de acceso / búsqueda]
Tiempo de acceso (promedio aleatorio) DVD-ROM 130 ms CD-ROM 120 ms
Tiempo de búsqueda (promedio aleatorio) DVD-ROM 120 ms CD-ROM 110 ms
[Características de audio]
Salida de línea 0.70 ± 0.15 V ms (a carga de 10 Ω)
[Otros]
Dimensiones 5.8" W x 1.7" D x 7.1" L 148 (An) x 42.3 (Al) x 180 (Prf) mm
Alimentación +12 V CC, 1.5 A +5 V CC, 1.6 A
Peso 1.0 Kg
Temperatura de funcionamiento + 5° C a + 45° C
Humedad de funcionamiento 5% al 85% (sin condensación)
Temperatura de almacenaje -40^ C a + 60^ C
Humedad de almacenaje 5% al 90% (sin condensación)
[Accesorios]
- Puente cortocircuitado ( x 1 )
- Tornillo de montaje ( x 4 )
- Manual de instrucciones ( x 1 )
