MANUAL DE USUARIO H-9924 Uline

VENTILADOR DE GRAN VELOCIDAD

HERRAMIENTAS NECESARIAS

Llave de 10 mm
Llave de 11 mm
Llave de 13 mm
Llave de 16 mm
Llave de 19 mm

Llave de Dado Dado de 24 mm Taladro Punta de Desarmador
para Tuercas de 5/16"

PARTES DEL SOPORTE DE PARED

NOTA: Puede colocar el ventilador sobre el ensamble para instalación en pared o colgando debajo de él.

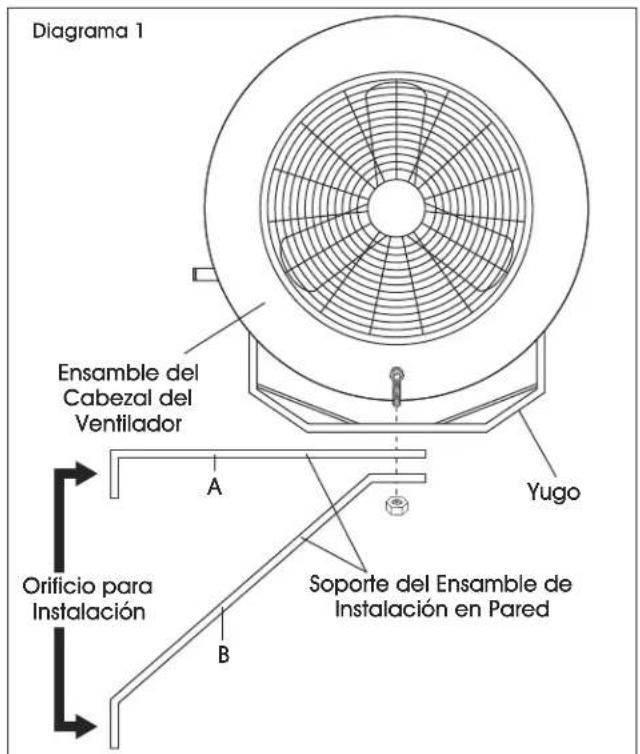

1. Fije la parte A del soporte del ensamble de instalación en pared a la superficie sólida de la cual colgará en ventilador. Un orificio de instalación individual está ubicado en la parte A. Fijelo a la superficie usando un taquete (no incluido). (Vea Diagrama 1)
2. Coloque la parte B debajo de la A, de manera que la A quede nivelada. Un orificio de instalación individual está ubicado en la parte B. Fije la parte B a la superficie usando un taquete (no incluido). (Vea Diagrama 1)
3. Usando una llave de 16 mm, fije el yugo al soporte del ensamble de instalación en pared insertando el perno de 5/8" a través del orificio central del yugo y de los orificios en ambas partes del ensamble de instalación en pared. (Vea Diagrama 1)

NOTA: El yugo se puede abrir hacia arriba o abajo dependiendo de la forma en que cuelgue el soporte del ensamble de instalación en pared. Asegúrese de que el ensamble esté nivelado y estable.

NOTA: Se recomienda una cadena de seguridad (no incluida) para asegurar el cabezal del ventilador.

Diagrama 1 Ensamble del Cabezal del Ventilador A Yugo Orificio para Instalación B Soporte del Ensamble de Instalación en Pared

PARTES DEL PEDESTAL MÓVIL

2 Soportes

2 Bases para Instalación en Piso

Kit de Tornillería

1 Perno de 5/8"

1 Tuerca de 5/8"1 Rondana

7 Pernos de Cabeza Redonda de 5/16"

2 Pernos de Reborde de 1/4"

1 Perno de 3/8"

7 Tuercas con Reborde de 5/16"

2 Tuercas con Reborde de 1/4"

1 Asa para Pedestal

ENSAMBLE DEL PEDESTAL MÓVIL

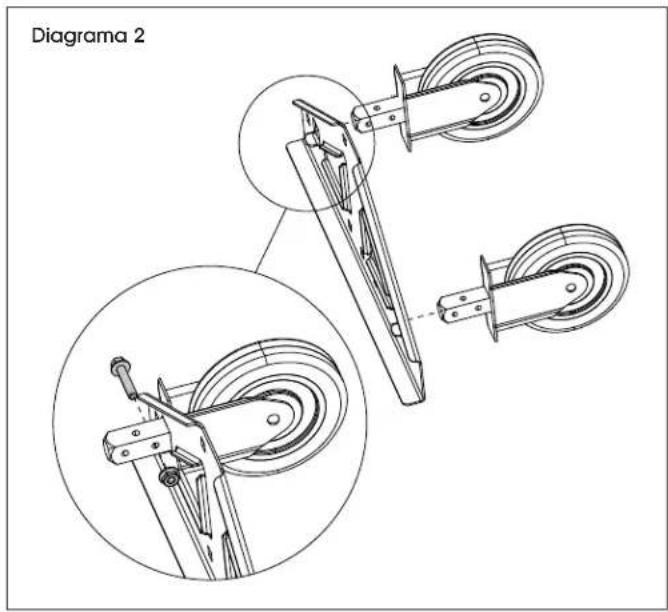

1. Inserte la rueda en las ranuras de los extremos del soporte. Fije con un perno de reborde de 1/4" y una fuerca con reborde de 1/4" por rueda. Apriete con llaves de 10 y 11 mm (Vea Diagrama 2)

Diagrama 2

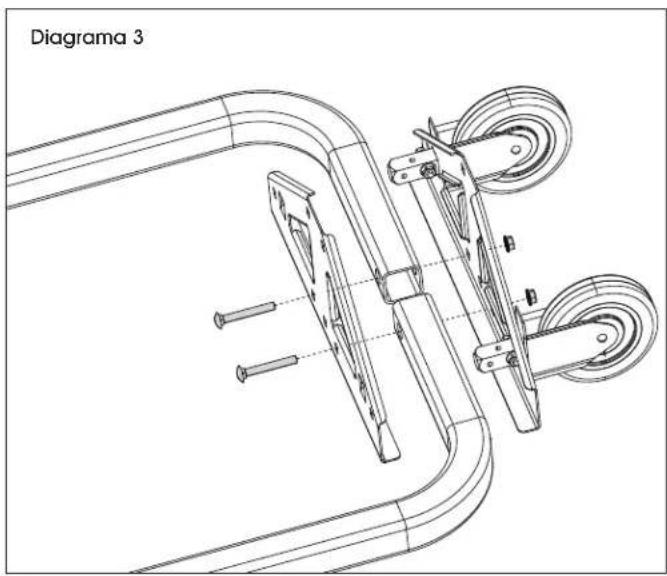

1. Inserte dos pernos de cabeza redonda de 5/16" a través de los orificios interiores del soporte, bases de instalación en pisa y soporte con ruedas. Asegure con tuercas con reborde de 5/16" (Vea Diagrama 3)

NOTA: No apriete las tuercas por completo hasta que haya terminado el paso 4.

Diagrama 3

ENSAMBLE DEL PEDESTAL MÓVIL CONTINUO

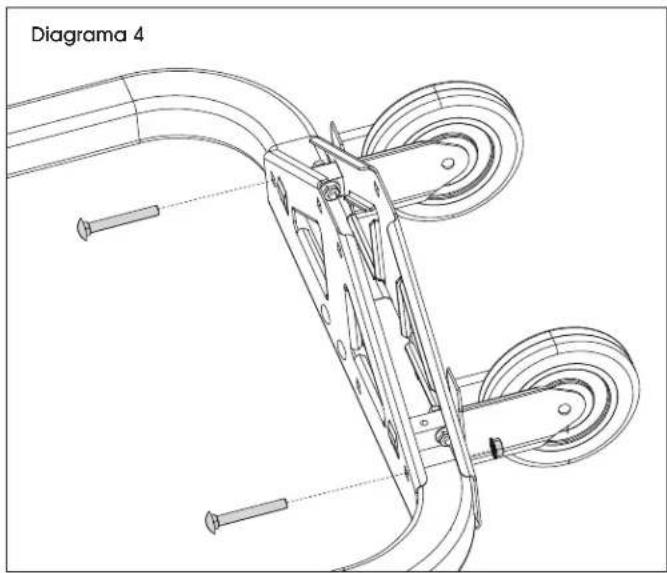

1. Inserte los pernos de cabeza redonda de 5/16" a través de los orificios de los extremos de los soportes. Asegure con tuercas con reborde con 5/16". (Vea Diagrama 4)

Diagrama 4

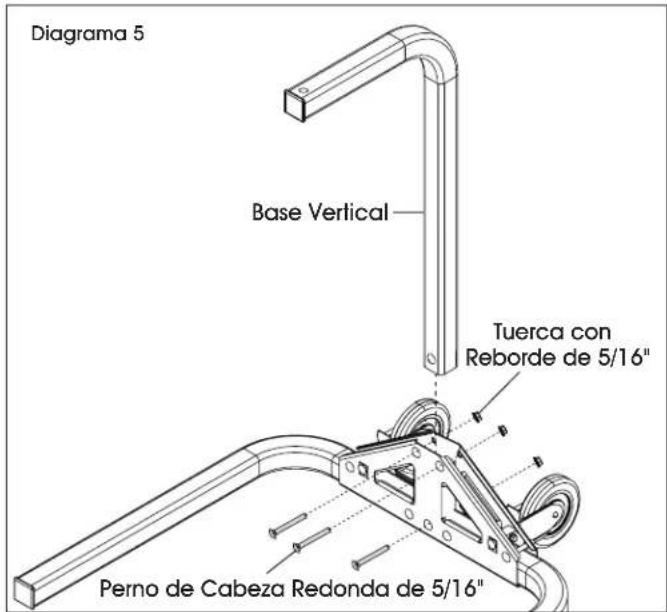

1. Inserte la base vertical en la abertura superior de los soportes. Asegure utilizando un perno de cabeza redonda de 5/16" y tuerca con reborde de 5/16 a través del orificio inferior intermedio. Utilice dos pernos de cabeza redonda y tuercas con reborde de 5/16" a través de los orificios cuadrados restantes de la parte superior de los soportes. (Vea Diagrama 5)

Diagrama 5 Base Vertical Tuerca con Reborde de 5/16" Perno de Cabeza Redonda de 5/16"

1. Apriete todas las tuercas con la llave de 13 mm.

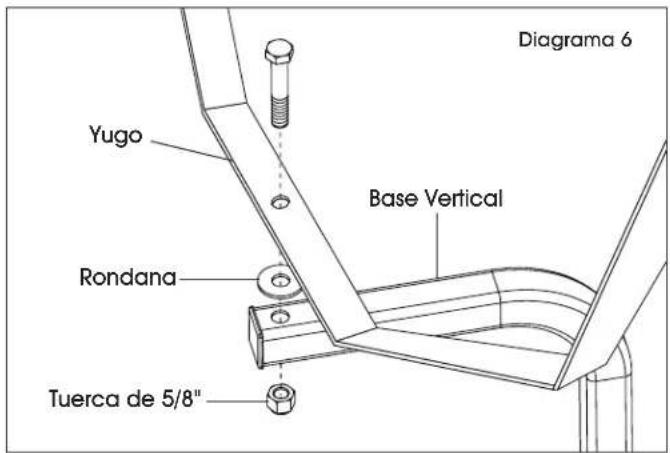

2. Fije el yugo a la base vertical con perno de 5/8" a través del orificio central del yugo, rondana y pedestal. Fije con una fuerca de 5/8". Apriete con la llave de dado de 24 mm. (Vea Diagrama 6)

Yugo Rondana Tuerca de 5/8" Base Vertical Diagrama 6

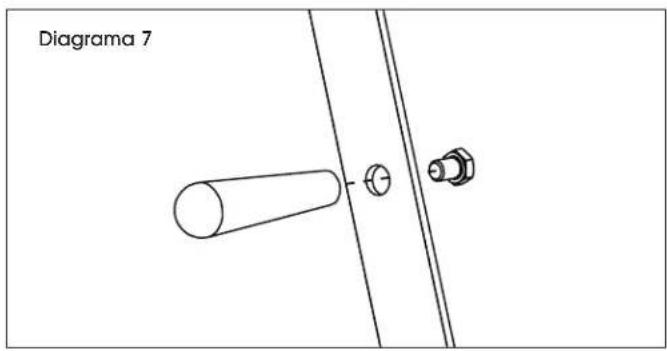

1. Fije el asa del pedestal al exterior del yugo con perno de 3/8" a través del orificio lateral del yugo. Fije con una llave de 16 mm. (Vea Diagrama 7)

Diagrama 7

PARTES DEL BRAZO DE ANDÉN

ENSAMBLE DEL BRAZO DE ANDÉN

TORNILLERÍA DE INSTALACIÓN

No se incluye la tornillería para fijar el soporte de instalación del ventilador a la estructura. La tornillería debe ser del tamaño y tipo adecuados para instalar de manera segura el soporte del ventilador. Siga siempre las instrucciones de instalación del fabricante.

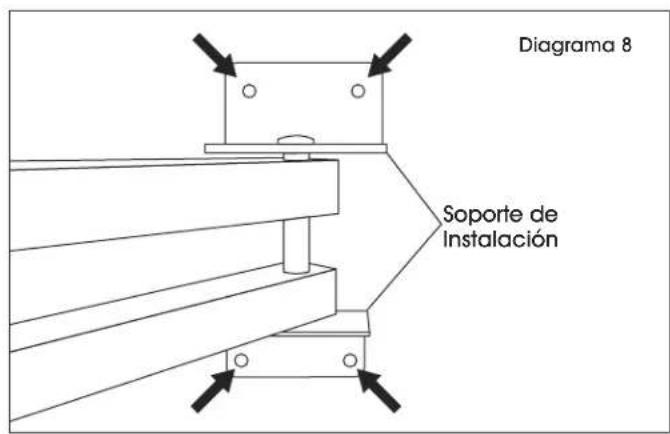

1. Fije el soporte de instalación del brazo de andén a la superficie sólida de la cual colgará el ventilador. Los orificios de instalación están en cada esquina del soporte de instalación. Asegure en la superficie utilizando tornillería adecuada (no incluida). (Vea Diagrama 8)

Diagrama 8 Soporte de Instalación

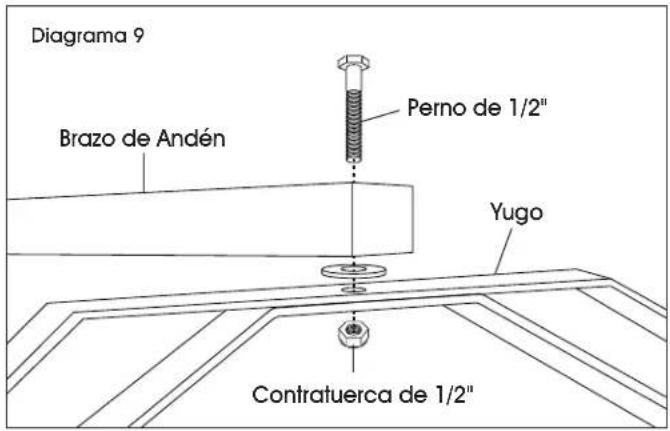

1. Fije el yugo al brazo de andén insertando el perno de 1/2" a través del orificio del brazo de andén y el orificio central del yugo. Inserte la rondana en el perno de 1/2" antes del yugo. Asegure con una contratuerca de 1/2" y apriétela usando una llave de 19 mm. (Vea Diagrama 9)

Diagrama 9 Brazo de Andén Perno de 1/2" Yugo Contratuerca de 1/2"

CONTINUACIÓN DEL ENSAMBLE DEL BRAZO DE ANDÉN

FIJAR EL CABLE

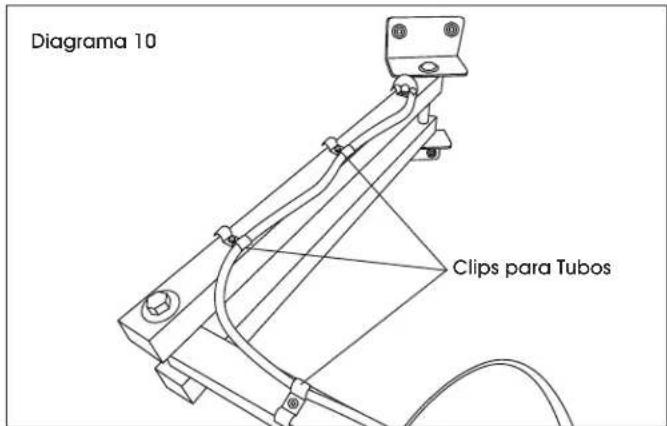

1. Fije el cable del ventilador al brazo de andén con los clips para tubos sobre el cable. Alinee los clips para tubos con los orificios preperforados del brazo de andén. Asegure los clips para tubos al brazo de andén utilizando tornillos autorroscantes y taladro con una punta de desarmador para fuerca de 5/16". (Vea Diagrama 10)

Diagrama 10 Clips para Tubos

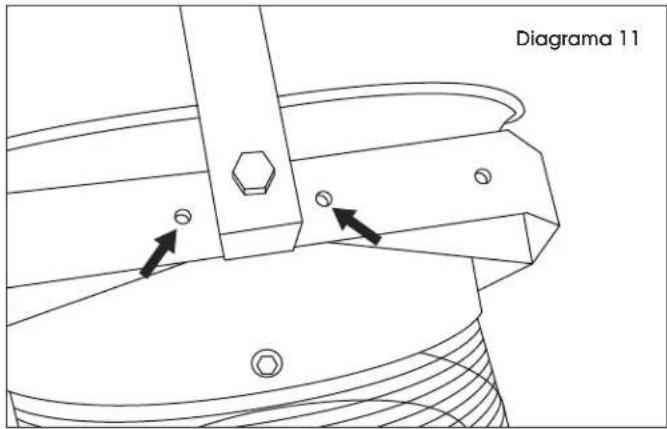

1. Para evitar que el ventilador gire 360°, inserte un perno de tope de 5/16" a través del orificio en cualquiera de los lados del orificio central del yugo. Asegure con una contratuerca de 5/16" utilizando una llave de 13 mm. (Vea Diagrama 11)

Diagrama 11
