MANUAL DE USUARIO AIROS 550S Mirka

Declaración de conformidad

Mirka Ltd, 66850 Jepua, Finlandia

declara bajo su única responsabilidad que los productos Mirka® (enumerados a continuación, ver la tabla «Datos técnicos» para el modelo correspondiente) a los que se refiere esta declaración son conformes a las siguientes normativas u otros documentos reglamentarios: EN 61439-1:2011, EN 61439-2:2011, EN 61800-3:2004+A1:2012, EN IEC 63000:2018 conforme a las normativas 2014/35/UE, 2014/30/UE y 2011/65/EU.

Productos: Mirka® Compartimento de accionamiento del motor

Jepua 19-02-2025

Lugar y fecha de emisión

Compañía

Stefan Sjöberg, CEO

Fabricante / Proveedor

Mirka Ltd

Traducción de las instrucciones originales Nos reservamos el derecho a efectuar cambios en este manual sin previa notificación

Garantía

Mirka garantiza que sus componentes están libres de defectos materiales y de fabricación.

Los componentes de Mirka tienen una garantía de 1 año a partir de la fecha de compra. La garantía cubre únicamente los defectos materiales y de fabricación.

En caso de ocurrir algún problema causado por un defecto material de fabricación o de un empleado, Mirka reparará su herramienta sin coste alguno de acuerdo con los términos y condiciones de la garantía indicados aquí. Para que la garantía de sus componentes siga siendo válida, la herramienta se debe usar, mantener y operar conforme a las instrucciones de manejo.

Términos y condiciones

La garantía de componentes de Mirka cubre defectos materiales o causados por un empleado.

Componentes que cubre la garantía:

- accionamiento del motor

• equipo de lijado

• equipo de pulido

- fuente de alimentación

•pasarela de comunicación

La garantía no cubre:

• cualquier daño causado o debido al transporte, la recepción de la entrega, la instalación, la puesta en servicio, el uso indebido, la negligencia en el uso o el mantenimiento, accidentes, exposición a temperatura ambiente extrema inaceptable, ácidos, agua, almacenaje poco adecuado, impacto excesivo o funcionamiento fuera de las especificaciones nominales.
• defectos causados por piezas de recambio, accesorios o componentes que no sean piezas de recambio o accesorios originales de Mirka.
• artículos con un desgaste y rotura normales tales como: plato de soporte, el sello del freno, la instalación de escape, los rodamientos, el soporte de goma, el cable de señal o el cable de alimentación.
• componentes que hayan sido: modificados, reparados o que se haya intentado reparar (por alguien que no sea el servicio autorizado de Mirka), componentes parcial o totalmente desmontados.

Nadie excepto Mirka tiene autoridad para cambiar, extender o añadir nada a los términos y condiciones establecidos de la garantía.

El fabricante no se considerará responsable de las consiguientes compensaciones por daños relacionados con tiempo de rendimiento perdido, pérdidas en la producción, lesiones o daños en la propiedad.

Los reclamos por artículos en garantía deben enviarse a la mayor brevedad posible. Los reclamos por artículos en garantía deben enviarse dentro del periodo de garantía.

Símbolos

CE	Cumple con las normativas aplicables de la UE
	Advertencia: Electricidad

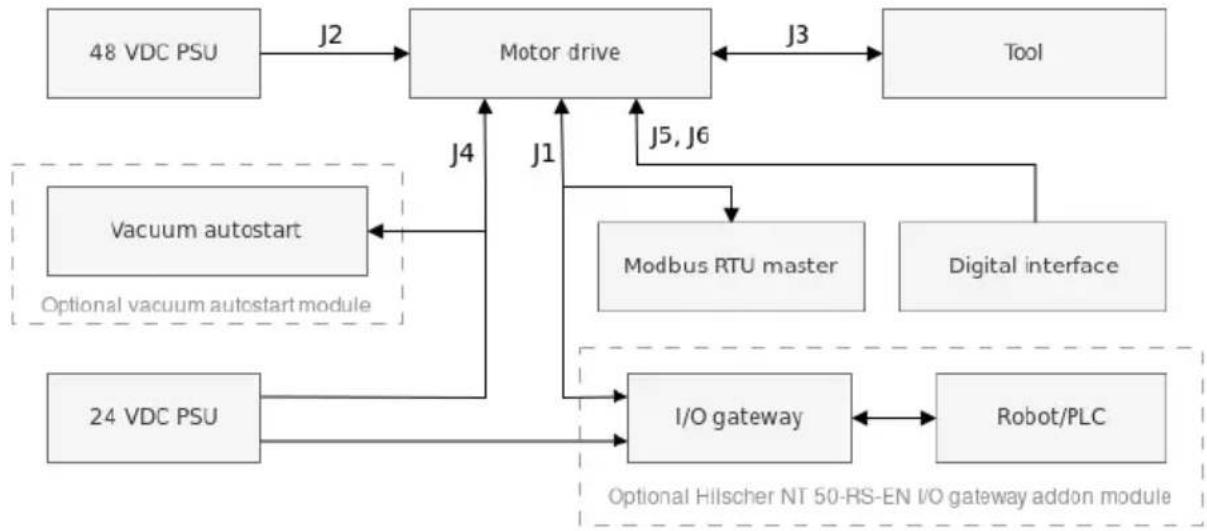

Tabla de información de la instalación

General

• Conecte la fuente de alimentación de 48 V (CC) al accionamiento del motor (conector J2).
• Conecte la herramienta al accionamiento del motor (conector J3).

AVISO! No se recomienda utilizar un cable apantallado con herramientas de más de 10 m de longitud.

Interfaz Modbus RTU

- Utilice el conector J1 para conectar el accionamiento del motor al bus Modbus RTU.

Pasarela I/O a interfaz Modbus RTU

- Conecte la fuente de alimentación 24 V (CC) a la pasarela y conecte el cable adaptador DSUB-9 entre la pasarela (conector X2) y el accionamiento del motor (conector J1).

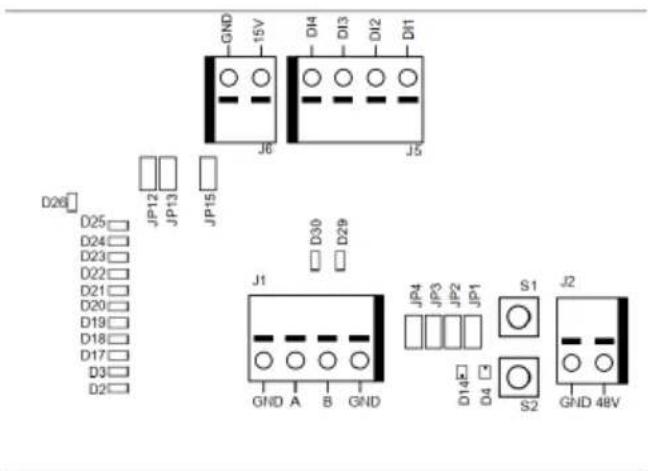

Interfaz de control digital

• Utilice el conector J6 para conectar el GND común entre los sistemas.
• Utilice el conector J5 para seleccionar la operación utilizando las cuatro señales digitales de entrada.

Interfaz de relé

- Los pitones de relé N/O se encuentran en el conector J4.

Datos técnicos para el accionamiento del motor

Entrada
Tensión de entrada nominal	48 V (CC)
Rango de tensión de entrada	46 - 50 V (CC)
Corriente máxima de entrada	10 A
	350 WPotencia nominal
Control de velocidad
Rango de velocidad	1000-10 000 rpm
Protección
Protección frente a sobrecarga	Sí
Protección frente a exceso de calor	Sí
Interfaces
Interfaces de entrada	Modbus RTU (RS-485)Profinet I/O (módulo de pasarela)EtherNet/IP (módulo de pasarela)Entradas digitales de 4 bits (15-33 V CC)
Interfaces de salida	Acceso único, relé N/O sin retención, 250 V (CA)/125 V (CC), 10 A
Medioambiental
Temperatura ambiente	0 - 40 °C
Humedad	Máximo 95 % HR (humedad relativa), no corrosivo, sin goteo de agua
Temperatura de almacenamiento	De -20 a 80 °C
	IP40Clase IP
Medidas
Compartimento de accionamiento del motor	380 x 300 x 210 mm (anchura x altura x profundidad)
Accionamiento del motor	72 x 30 x 200 mm (anchura x altura x profundidad)
Accionamiento del motor instalado sobre un soporte con raíl DIN	95 x 55 x 210 mm (anchura x altura x profundidad)

Instrucciones de seguridad

¡La instalación eléctrica debe ser realizada por un electricista competente!

El accionamiento del motor ha sido diseñado solo para instalaciones fijas.

No realice pruebas de resistencia de tensión en ninguna pieza del motor o de la herramienta. La seguridad del producto ha sido plenamente testada en la fábrica.

Asegure su propia toma de tierra poniéndose una muñequera antiestática antes de tocar el accionamiento del motor (al colocar los puentes o similares) para evitar daños producidos por descargas electrostáticas en el accionamiento del motor.

Desconecte siempre la alimentación antes de realizar cualquier tarea en el compartimento.

Advertencias

Asegúrese de que todas las fuentes de alimentación CA-CC tengan la toma de tierra adecuada y que el accionamiento del motor no pueda entrar en contacto con la tensión de red a la vista.

Es recomendable usar un circuito externo de parada de emergencia.

Antes de poner en marcha la herramienta

Antes de poner en marcha la herramienta, compruebe que esté correctamente instalada y que el accionamiento del motor esté correctamente instalado.

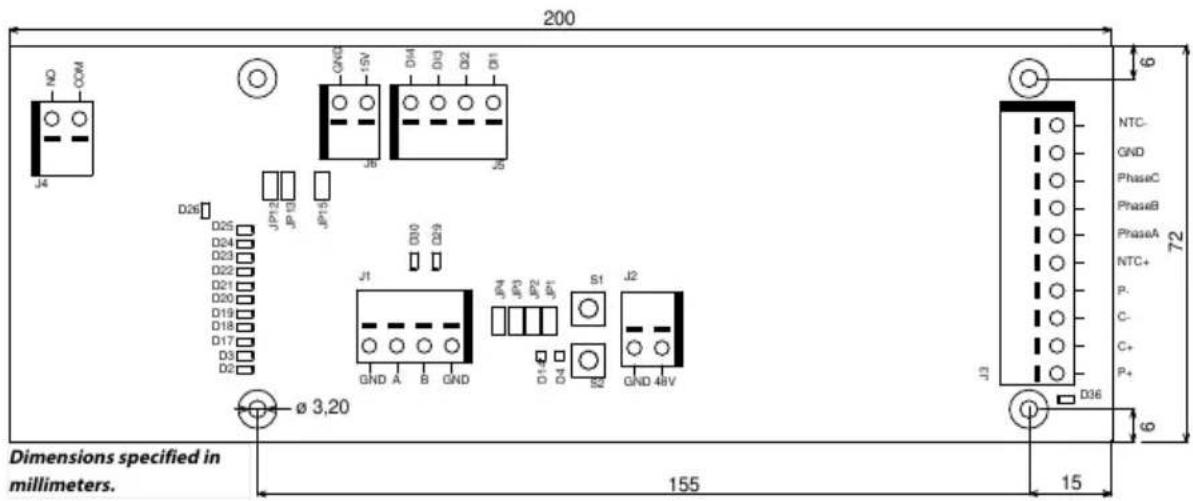

Tabla de información del compartimento de accionamiento del motor

Conectores de PCB (placa de circuito impreso), botones, puentes, indicadores, agujeros de instalación y medidas del accionamiento del motor

200 J4 J1 J6 J3 J5 D26 D25 D24 D23 D22 D21 D20 D19 D18 D17 D16 D15 D14 D13 D12 D11 GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V GND 15V J1 Q10 Q29 J4 J3 J2 S1 S2 GND 48V GND A B GND GND A B GND GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V GND 48V 72 NTC- GND PhaseC PhaseB PhaseA NTC+ P- C- C+ P+ D36 6 6 Dimensions specified in millimeters. 155 15

La PCB del motor viene instalada en un soporte de raíl DI que se puede acoplar a un raíl DIN estándar EN50022 de 35 x 7,5 mm, pero la PCB del accionamiento del motor se puede extraer de este soporte y colocarse utilizando los agujeros de instalación. Si se utilizan los agujeros de instalación, se recomienda el uso de separadores metálicos de 20 mm y tornillos M3 de 10 mm para instalar la PCB del accionamiento del motor.

Se recomienda el uso de casquillos de 10 mm con una cubierta de plástico para cada cable que vaya conectado a alguno de los conectores. Los cables se pueden llevar así hacia los conectores y soltarse con ayuda de un pequeño destornillador de cabeza plana (anchura de hoja de 3,5 mm, grosor de hoja 0,6 mm).

Descripción del conector

		DescripciónPitónConector
		GNDGNDJ1
		Modbus RTU RS-485 (A)AJ1
		Modbus RTU RS-485 (B)BJ1
		GNDGNDJ1
		GNDGNDJ2
J2	48V	Entrada de 48 V (CC)

Conector	Pitón	Color de cable del motor
		BlancoP+J3
		RosaC+J3
		GrisC-J3
		VerdeP-J3
		Marrón, (0,25 mm ^2 )NTC+J3
	J3	Marrón, (0,25 mm ^2 )Phase A
J3	Phase B	Azul
J3	Phase C	Negro
	GNDJ3	Compartimento, tierra
J3	NTC-	Amarillo
	Shield	Conectado a tierra, X2 en el compartimento Mirka

		DescripciónPitónConector
J4	COM	Relé COM
J4	NO	Relé NO

		DescripciónPitónConector
J5	DI1	Bit de entrada de control de velocidad digital 1
J5	DI2	Bit de entrada de control de velocidad digital 2
J5	DI3	Bit de entrada de control de velocidad digital 3
J5	DI4	Bit de entrada de control de velocidad digital 4

		DescripciónPitónConector
J6	15V	Salida de 15 V (CC)
		GNDGNDJ6

Descripción del botón

Botón	Descripción
S1	Botón de autoprueba
S2	Botón de reseteado

Descripción del indicador

Indicador	Descripción
D2	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 1 está activo. Indicador de dirección secundaria de Modbus RTU, bit 1.
D3	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 3 está activo. Indicador de dirección secundaria de Modbus RTU, bit 2.
D4	Indicador de estado de la herramienta Se pone rojo cuando se detiene la herramienta, se pone verde cuando la herramienta está en funcionamiento.DescripciónIndicador
D14	Indicador de estado del accionamiento del motor. Se pone verde cuando el accionamiento del motor está en estado ENCENDIDO. Parpadea cuando el accionamiento del motor está en estado APAGADO.
D17	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 5 está activo. Indicador de dirección secundaria de Modbus RTU, bit 3.
D18	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 7 está activo. Indicador de dirección secundaria de Modbus RTU, bit 4.
D19	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 9 está activo. Indicador de dirección secundaria de Modbus RTU, bit 5.
D20	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 11 está activo. Indicador de dirección secundaria de Modbus RTU, bit 6.
D21	Indicador de punto de ajuste de velocidad, se enciende si el punto de ajuste 13 está activo. Indicador de dirección secundaria de Modbus RTU, bit 7.
D22	Indicador de dirección esclava de Modbus RTU, bit 8.
D23	Se enciende cuando el modo indicador D2-D3, D17-D22 es la dirección esclava de Modbus RTU.
D24	Se enciende cuando está activada la interfaz de control de velocidad digital.
D25	Se enciende cuando está activada la señal de estado de alarma.
D26	Indicador de estado del relé.
D29	Indicador de recepción de Modbus RTU.
D30	Indicador de transmisión de Modbus RTU.
D36	Posible error en el cableado de la herramienta. Se pone rojo cuando se detecta un posible error en el cableado C+/C-/P+/P- de la herramienta.

Pantalla del punto de ajuste de velocidad

Herramienta					Velocidad mínima (rpm)				Velocidad máxima (rpm)
AIROS 550 CV/NV									100004000AIROS 650 CV/NV
AIROS 350 CV/NV
AIROS 150 NV									80004000AIROP 312 NV
AIOS 130 NV
									100005000AIOS 353 CV/NV
									30001000AIRP 300
Velocidad ajus-tada	Mapa de bits				Velocidad con distintos puntos de ajuste (rpm)				Leds de velocidad activos
	DI4	DI3	DI2	DI1	Régimen de la he-ramienta	Régimen de la he-ramienta	Régimen de la he-ramienta	Régimen de la he-ramienta	D2	D3	D17	D18	D19	D20	D21
					4000-10000	4000-8000	5000-10000	1000-3000
1	0	0	0	1	4000	4000	5000	1000	X
2	0	0	1	0	4500	4333	5417	1167	X
3	0	0	1	1	5000	4666	5834	1334	X	X
4	0	1	0	0	5500	4999	6251	1501	X	X
5	0	1	0	1	6000	5332	6668	1668	X	X	X
6	0	1	1	0	6500	5665	7085	1835	X	X	X
7	0	1	1	1	7000	5998	7502	2002	X	X	X	X

										XXXXX216979196331750000018
										XXXXX233683366664800010
										XXXXX250387536997850001
										XXXXXX267091707330
										XXXXXX283795877663
										XXXXXXXX300010

				FuncionamientoMapa de bits
			DI1DI2DI3DI4
				Detenido0000
1	1	1	0	En marcha, sin cambio de velocidad
1	1	1	1	En marcha, sin cambio de velocidad

Muestra de dirección esclava de Modbus RTU

Descripción del puente

Puentes	De serie	Descripción
JP1	No ajustado	Reservado para futuro uso
JP2	No ajustado	Cuando está ajustado, se conecta un resistor terminal de 270 Ω en los pitones A y B de Modbus RTU.
JP3	No ajustado	Cuando está ajustado, se conecta un resistor a masa de 10 Ω en el pitón B de Modbus RTU.
JP4	No ajustado	Cuando está ajustado, se conecta un resistor de polarización de 10 Ω al pitón A de Modbus RTU.
JP12	No ajustado	Cuando está ajustado, se activa la prestación de control de velocidad digital.
JP13	No ajustado	Cuando está ajustado, los indicadores D2-D3 y D17-D22 usarán como salida la actual dirección esclava de Modbus RTU en vez del punto de ajuste de velocidad.
JP15	No ajustado	Resetear a los ajustes de fábrica.

Pitón conector de salida del cable de la herramienta

Pitón (color, tamaño)	Descripción
PE (verde-amarillo, 1,0 mm2)	No utilizado
1 (marrón, 1,00 mm )	Fase A
2 (azul, 1,00 mm )	Fase B
3 (negro, 1,00 mm )	Fase C
A (gris, 0,25 mm )	C-
B (rosa, 0,25 mm )	C+
C (verde, 0,25 mm )	P-
C (amarillo, 0,25 mm )ño)	NTC-DescripciónPitón (color, tama-
mm )	NTC+D (marrón, 0,25
	P+E (blanco, 0,25 mm )

AVISO! NTC-y P-se conectan juntos al mismo PITÓN dentro del conector.

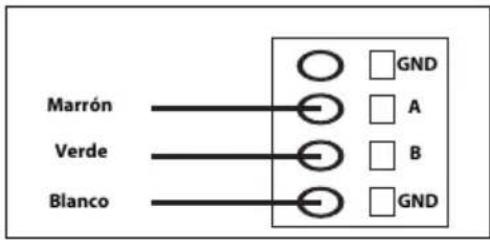

Pitón de salida de cable adaptador Hilscher NT 50-RS-EN (hembra DSUB-9)

Marrón Verde Blanco

	DescripciónPITÓN (color)
	GND1 (blanco, WH)
4 (marrón, BN)	Modbus RTU (A, RxD / TxD+)
5 (verde, GN)	Modbus RTU (B, RxD / TxD-)
TORA	Cubierta protectoraCUBIERTA PROTEC-

Conexiones de bloque de terminales (firmware v. 3.05 y posteriores)

Estado Enable:

Para que funcione la lijadora, el bloque de terminales 4 debe estar conectado a una salida de 24 V del robot/PLC, mientras que el bloque de terminales 6 debe conectarse a 0 V en el robot/PLC.

Para mejorar la seguridad, la salida de estado Enable puede ajustarse a bajo nivel si el robot se encuentra con un problema que provoque su detención. Ello detendrá de forma automática el cabezal de lijado/pulido.

El cable de 3 metros y 2 polos suministrado con el compartimento debe usarse para habilitar el estado Enable de acuerdo con las instrucciones

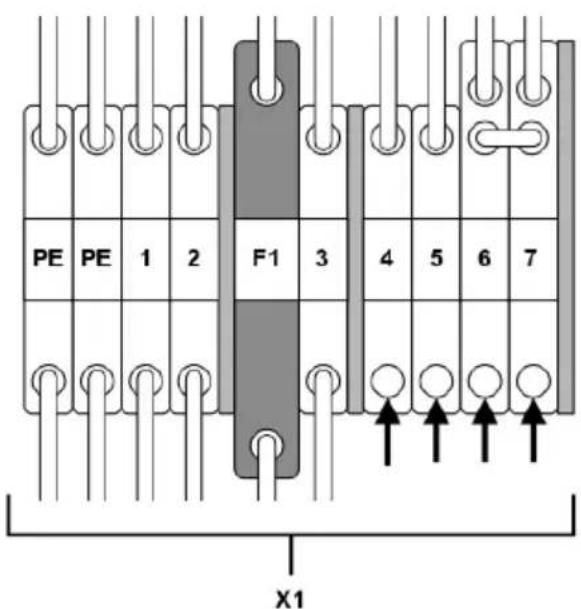

Módulo AutoStart de extracción:

Los clientes pueden integrar el módulo opcional Mirka AutoStart (MIA6519011) para habilitar la función de arranque/parada automática del extractor de polvo. A tal fin, conecte el bloque de terminales 5 al terminal positivo (+) del módulo AutoStart y el bloque de terminales 7 al terminal negativo (-).

PE PE 1 2 F1 3 4 5 6 7 X1

	Bloque de terminalesFunción/Conexión
Estado Enable, robot/PLC, salida de 24 V	X1:4 (conectado a la clavija J5, DI1)
	X1:6Robot/PLC, 0 V
Módulo AutoStart +	X1:5 (conectado a la clavija J4, NO)X1:7Módulo AutoStart -

Modbus RTU

El Modbus RTU sobre el RS-485 se utiliza para comunicarse con el accionamiento del motor. El accionamiento del motor se configura como dispositivo esclavo del Modbus RTU, y la dirección esclava por defecto es 86. La dirección esclava se puede cambiar cuando entra en conflicto con otro dispositivo esclavo Modbus RTU.

El conector J1 del accionamiento del motor se emplea para la comunicación con Modbus RTU. Se recomienda usar un cable doble trenzado y blindado, y la cubierta protectora debe llevar toma de tierra solo en una punta, normalmente en el dispositivo maestro. El pitón A del conector J1 es equivalente a RxD / TxD+, y el pitón B es equivalente a RxD / TxD-.

Configuración RS-485

	19200VELOCIDAD DE TRANSMISIÓN
	IGUALPARIDAD
	1BITS DE PARADA
	8BITS DE DATOS

Registros de bobina (F1, F5, F15)

			DescripciónNombreTipo de dato
00001 - 00012	Unidad 16	Salidas digitales	Las bobinas 1-11 se reservan para usos futuros.La bobina 12 es el relé localizado en el accionamiento del motor.

Registros de entrada (F4)

AVISO! Los registros de entrada 30001-30016 son específicos del accionamiento. A modo de ejemplo: "Recuento de caída de R.P.M." alude al número total de "recuento de caída de R.P.M." del conjunto de herramientas conectadas al accionamiento del motor.

			DescripciónNombreTipo de dato
30001	Unidad 16	Recuento de caída de R.P.M.	El número de veces que la velocidad ha caído del punto de ajuste en más del 25 %.
	Unidad 1630002	Recuento de templanza de herramientas	El número de veces que la temperatura de la herramienta ha superado el límite de «templanza», 79 °C.
	Unidad 1630003	Recuento de templanza del accionamiento del motor	El número de veces que la temperatura del accionamiento del motor ha superado el límite de «templanza», 73 °C.
	Unidad 1630004	Recuento de calentamiento de la herramienta	El número de veces que la temperatura de la herramienta ha superado el límite de «calentamiento», 134 °C.
	Unidad 1630005	Recuento de calentamiento del accionamiento del motor	El número de veces que la temperatura del accionamiento del motor ha superadoel límite de «calentamiento», 117 °C.
	Unidad 1630006	Recuento de parada de la herramienta	El número de veces que la temperatura de la herramienta ha superado el límite de «parada», 142 °C.
	Unidad 1630007	Recuento de parada del accionamiento del motor	El número de veces que la temperatura del accionamiento del motor hasuperado el límite de «parada», 123 °C.
	Unidad 1630008	Recuento de tensiónfuera de ran-go	El número de veces que latensión de entrada no ha estado entre 44 y 52 V (CC).
30009	Unidad 16	Recuento bajo de sobrecorriente	El número de veces que la corriente ha superado los 15,1 A.
30010	Unidad 16	Recuento medio de sobrecorriente	El número de veces que la corriente ha superado los 18,2 A.
30011	Unidad 16	Recuento de uso largo	El número de veces que el tiempo de funcionamiento ha sido superior a 60 segundos.
30012	Unidad 16	Recuento de uso medio	El número de veces que el tiempo de funcionamiento ha estado entre 20 y 60 segundos.
30013	Unidad 16	Recuento de uso corto	El número de veces que el tiempo de funcionamiento hasido inferior a 20 segundos.
30014	Unidad 16	Horas de tiempo de uso	Parte de horas de tiempo de uso.
30015	Unidad 16	Minutos de tiempo de uso	Parte de minutos de tiempo de uso.
30016	Unidad 16	Segundos de tiempo de uso	Parte de segundos de tiempo de uso.
30017	Int16	Corriente	Corriente en mA.
30018	Unidad 16	Velocidad	Velocidad en rpm.
30019	Unidad 16	Temperatura de la herramienta	Temperatura de laherramienta en °C.
	Unidad 1630020	Temperatura del accionamiento del motor	Temperatura del accionamiento del motor en °C.
30021-30030	Char[20]	Versión del firmware	Versión del firmware y fecha de fabricación, p.ej. «2.0 18 Ene 14:00».
30031-30039	Char[18]	Versión de pieza	Versión de pieza y número de identificación del accionamiento del motor, p. ej. «Al1.3 123456»
30040-30046	Char[14]	Número de seriedel accionamiento del motor	Número de seriedel accionamiento del motor, p. ej. «749474379001»
30047	Unidad 16	Señal de estado de alarma	La señal de estado de alarma puede daren cualquier momento una combinación de valores de la siguiente lista. Compruebe los bits individuales paradeterminar el tipo de alarmas que se están activando en este momento. Esta señal se detiene automáticamente al cabo de 5 segundos si la causa que activó la alarma ya no está presente. 0x0000 = No activada 0x0001 = Herramientasobrecalentada 0x0002 = Accionamiento del motor sobrecalentado 0x0004 = Sobrecorriente 0x0008 = Tensión insuficiente 0x0010 = Exceso de tensión 0x0020 = Autopruebaen funcionamiento 0x0040 = Caída de R.P.M. 0x0080 = Corriente alta 0x0100 = Cambio de herramienta en progreso 0x0200 = Posible error de cableado en la herramienta 0x0400 = Modo de reseteado de fábrica 0x0800 = Protección contra escritura desactivada 0x1000 = Herramienta desconectada (pérdida de comunicación)*
30061	Unidad 16	Identificador de herramienta
30062	Unidad 16	Velocidad mínima de herramienta
30063	Unidad 16	Velocidad máxima de herramienta
	Unidad 1630064	Etiqueta de herramienta disponible
30065-30071	Char[14]	Número de serie de herramienta
30174*	Unidad 16	Diámetro de plato de herramienta
30175*	Unidad 16	Compensación Z de herramienta
30176*	Unidad 16	Órbita de herramienta	Órbita de herramienta en mm
30177*	Unidad 16	Peso de herramienta
30178*	Unidad 16	CoG de herramienta	Centro de gravedadde herramienta
30179*	Unidad 16	Ancho de plato de herramienta
		Longitud de plato de herramienta	Unidad 1630180*
	Char[3]30181-30183*	Versión de firmwareherramienta	Versión de firmware, por ejemplo, "0.04"
	Char[10]30181-30193*	Nombre de modelodeherramienta

AVISO! * Requiere firmware versión 3.05 o posterior y firmware de herramienta 0.05 o posterior.

Registros de tenencia (F3, F6, F16)

			DescripciónNombreTipo de dato
		Nombre del dispositivoChar[20]40001-40010	Longido máxima de 19 caracteres imprimibles, p.ej. «AIMD 749474379001».
40011	Unidad 16	Punto de ajuste de velocidad	Punto de ajuste de velocidad, no la real, entre la velocidadde herra-mienta mínima y máxima.
		FuncionamientoUnidad 1640012	Estado del accionamiento del motor, puede ser una combina-ción de los siguientes:0x0001 = EN MARCHA0x0002 = DETENIDO*0x0004 = ON*0x0008 = OFF0x0010 = INICIO DE CAMBIO DE HERRAMIENTA0x0020 = FIN DE CAMBIO DE HE-RRAMIENTA0x0040 = DESACTIVAR PROTEC-CIÓN CONTRA ESCRITURA0x0080 = ACTIVAR PROTECCIÓNCONTRA ESCRITURAAVISO! Al escribir un nuevo esta-do de valor, el valor solopuedeser un único estado, no una combina-ción de múltiples estados, p. ej.ENCENDIDO + EN MARCHA no se pueden escribir simultáneamente.
		Dirección esclavaUnidad 1640013	En caso de necesidad se pueden cambiar los defectos hasta 86.

AVISO! * No incluido en firmware 3.05 o posterior

Pasarela Profinet I/O o EtherNet/IP (Hilscher NT 50-RS-ES)

Si el accionamiento del motor debe ir conectado a un dispositivo Profinet I/O, se puede usar la pasarela Hilscher NT 50-RS-EN. La pasarela va conectada al accionamiento del motor mediante el conector DSUB-9 de la pasarela, y el conector J1 en el accionamiento del motor. Más abajo se muestra la clavija de salida de DSUB-9 (conector X2) ubicada en la pasarela:

			DescripcionesSeñalPitónR
	1	GND	Potencial de referencia, to-ma de tierra de fuente de alimentación
		RxD / TxD+4	Recibir datos / Transmitir datos positivo
		RxD / TxD-5	Recibir datos / Transmitir datos negativo

Un resistor de polarización de 10 kΩ va conectado internamente en la pasarela a «RxD / TxD+».

Un resistor a masa de 10 kΩ va conectado internamente en la pasarela a «RxD / TxD-».

Puede descargarse documentación detallada sobre la pasarela y las herramientas de configuración en el sitio web de Hilscher: www.hilscher.com.

Configuración

La pasarela viene configurada previamente de Mirka como dispositivo secundario Profinet I/O o adaptador EtherNet/IP I/O. Puede utilizarse el software "SYCON.net" de Hilscher para reconfigurar el dispositivo. Puede utilizarse el software "Ethernet Device Setup" de Hilscher para cambiar la configuración de la red. Normalmente deberá reasignarse la dirección IP tras un cambio de configuración.

Configuración de red predeterminada para Profinet

	192.168.2.191DIRECCIÓN IP
	255.255.255.0MÁSCARA DE SUBRED
	0.0.0.0PASARELA POR DEFECTO
	nt50enpnsNOMBRE DEL DISPOSITIVO
	118TAMAÑO DE ENTRADA
	102 (firmware v. 3.05 o posterior)
	5TAMAÑO DE SALIDA

Configuración de red predeterminada para EtherNet/IP

	192.168.125.110DIRECCIÓN IP
	MirkaENIPNOMBRE
	101MONTAJE DE ENTRADA
	102TAMAÑO DE ENTRADA
	100MONTAJE DE SALIDA
	5TAMAÑO DE SALIDA

Firmware 3.04 o anterior para asignación de señales de Profinet I/O a Modbus RTU

Nombre	Registro de Modbus	datos	Longitud de I/O	Longitud de L	L
ReléAjustado	00012	1 bobina	Datos cambia-dos	1	1 byte salida
AjustarVelocidadRegistro	40011	1 registro	Datos cambia-dos	2	1 palabra salida
AjustarOperaciónRegistro	40012	1 registro	Datos cambia-dos	3	1 palabra salida
NombreDispositivo	40001-40010	10 registros	Cíclicamente 10 seg.	4	10 palabras sali-da
EntradasComunes	30017-30020	4 registros	Cíclicamente 1 seg.	5	4 palabras sali-da
EntradasMisc	30001–30016	16 registros	Cíclicamente 5 seg.	6	16 palabras sali-da

Nombre	Registro de Modbus	datos		Profinet I/OInter	Lupogriduahajetud datos
		1 registro30047	EstadoAlarma seg.	7Cíclicamente 1	1 palabra entra-da
Versión de firmware	30021–30030	10 registros	seg.	8Cíclicamente 10	10 palabras sali-da
NúmeroSerieVersiónPieza	30031–30046	16 registros	seg.	9Cíclicamente 10	16 palabras sali-da
dad		1 registro40011	ConseguirRegistroseg.	Velícicamente 1	1 palabra entra-da
ción		1 registro40012	ConseguirRegistroseg.	Velícicamente 1	1 palabra entra-da
		12 bobinas00001	LeerBobinasseg.		2 bytes entrada12Cíclicamen

Firmware 3.05 o posterior para unidad Profinet I/O

			Tipo de datos Nominal y Tijos de datos		Dirección de Modbuss
Slot 1	1 byte salida	Salida digital (re-lé)	BIT	1 byte	FC5 11
Slot 2	2 bytes, salida	Punto de ajuste de velocidad (rpm)	UINT16	1 palabra	FC6 10
Slot 3	2 bytes, salida	Funcionamiento	BIT	1 palabra	FC6 11
	8 bytes, entrada Slot Corriente de motor (mA)		UINT16	1 palabra	FC4 16
			Régimen de motor (rpm)	UINT16	1 palabra	FC4 17
			Temperatura de motor (°C)	UINT16	1 palabra	FC4 18
			Temperatura de accionamiento (°C)	UINT16	1 palabra	FC4 19
	8 bytes, entrada Slot Arm. acciona- miento		CHAR	6 bytes	FC4 20-23
Slot 6	2 bytes, entrada	EstadoAlarma	BIT	1 palabra	FC4 46
	4 bytes, entrada Slot Unto de ajuste de velocidad (rpm)		UINT16	1 palabra	FC3 10
			Funcionamiento	BIT	1 palabra	FC3 11
	8 bytes, entrada Slot Identificador de herramienta		UINT16	1 palabra	FC4 60
			Velocidad mínima (rpm)	UINT16	1 palabra	FC4 61
			Velocidad máxima (rpm)	UINT16	1 palabra	FC4 62
			Etiqueta de herramienta disponible	BIT	1 palabra	FC4 63
Slot 9	16 bytes, entrada	N.o serie de herramienta	CHAR	14 bytes	FC4 64-71

			Tipo de datosNom	Tipo de datos	Dirección de Modbuss
	8 bytes, entradaSlot 10(mm)				FC4 1731 palabraUINT16Diáme
		de herramienta(mm)			FC4 1741 palabraUINT16Comp
		Órbita de herramienta (mm)	UINT16	1 palabra	FC4 175
		Peso de herramienta (g)	UINT16	1 palabra	FC4 176
	32 bytes, entradaSlot 11COG Z de herramienta (mm)				FC4 1771 palabraUINT16Comp
		Ancho de plato(mm)	UINT16	1 palabra	FC4 178
		(mm)			FC4 1791 palabraUINT16Longit
					FC4 180-1826 bytesCHARFirm.
		lo de herramienta			FC4 183-19220 bytesCHARNom
	16 bytes, entradaSlot 12s de uso de herramienta	UINT16	1 palabra	FC4 99
		Segundos de uso de herramienta	UINT8	1 byte	FC4 100
		Minutos de uso de herramienta	UINT8	1 byte	FC4 100
		Recuento breve de uso de herramienta	UINT32	2 palabras	FC4 101-102
		Recuento intermedio de uso de herramienta	UINT32	2 palabras	FC4 103-104
		Recuento largo de uso de herramienta	UINT32	2 palabras	FC4 105-106

Firmware de unidad EtherNet/IP 3.05 o posterior

Tipo	Nombre	Tipo de datos	Longitud de datos	Dirección Modbus
Salida	Salida digital (relé)	BIT	1 byte	FC5 11
Salida	Punto de ajuste de velocidad (rpm)	UINT16	1 palabra	FC6 10
Salida	Funcionamiento	BIT	1 palabra	FC6 11
Entrada			2 palabras
Entrada	Corriente de motor (mA)	UINT16	1 palabra	FC4 16
Entrada	Régimen de motor (rpm)	UINT16	1 palabra	FC4 17
Entrada	Temperatura de motor (°C)	UINT16	1 palabra	FC4 18
Entrada	Temperatura de accionamiento (°C)	UINT16	1 palabra	FC4 19
Entrada	EstadoAlarma	BIT	1 palabra	FC4 46

Tipo	Nombre	Tipo de datos	Longitud de datos	Dirección Modbus
Entrada	Punto de ajuste de velocidad (rpm)	UINT16	1 palabra	FC3 10
				FC3 111 palabraBITFuncionamiento
Entrada	mienta			FC4 601 palabraUINT16Identificado
Entrada	(rpm)			FC4 611 palabraUINT16Velocidad n
Entrada	(rpm)			FC4 621 palabraUINT16Velocidad n
Entrada	ta disponible			FC4 631 palabraBITEtiquetadeherrar
Entrada	ta			FC4 64-7114 bytesCHARN.° serie del
Entrada	Diámetro de plato (mm)	UINT16	1 palabra	FC4 173
Entrada	Compensación Z de herramienta (mm)	UINT16	1 palabra	FC4 174
Entrada	(mm)			FC4 1751 palabraUINT16Órbita de h
Entrada	Peso de herramienta (g)	UINT16	1 palabra	FC4 176
Entrada	de herramienta (mm)			FC4 1771 palabraUINT16Compensa
Entrada	Ancho de plato (mm)	UINT16	1 palabra	FC4 178
Entrada	Longitud de plato (mm)	UINT16	1 palabra	FC4 179
Entrada	Versión de firmware de herramienta	CHAR	6 bytes	FC4 180-182
Entrada	Nombre de modelo de herramienta	CHAR	20 bytes	FC4 183-192
Entrada	Firmware de unidad	CHAR	6 bytes	FC4 20-23
Entrada	mienta			FC4 991 palabraUINT16Horas de us
Entrada	Segundos de uso de herramienta	UINT16	1 byte	FC4 100
Entrada	Minutos de uso de herramienta	UINT16	1 byte	FC4 100
Entrada	Recuento breve de uso de herramienta	UINT32	2 palabras	FC4 101-102
Entrada	Recuento intermedio de uso de herramienta	UINT32	2 palabras	FC4 103-104
Entrada	Recuento largo de uso de herramienta	UINT32	2 palabras	FC4 105-106

Ejemplo de asignación de pasarela Siemens TIA Portal V14 3.04 o posterior

Más abajo se incluye una captura de pantalla de TIA Portal V14 que muestra la manera de asignar la pasarela al sistema. Encontrará el archivo GSDML en el DVD de soluciones de pasarela que puede descargar en hilscher.com para añadir compatibilidad con la pasarela NT 50-RS-EN de Hilscher en su sistema.

Device overview
	Y	...	Module	Rack	Slot	I address	Q address	Type	Article no.	Firmware
			nt50enpns	0	0			NT 50-EN/PNS		3.4 x
			PNHO	0	0 X1			nt50enpns
			SetRelay	0	1		63	1 Byte Output
			SetSpeedRegister	0	2		64...65	2 Byte Output
			SetOperationRegister	0	3		66...67	2 Byte Output
			DeviceName	0	4	68...87		20 Byte Input
			CommonInputs	0	5	88...95		8 Byte Input
			MiscInputs	0	6	96...127		32 Byte Input
			AlarmStatus	0	7	128...129		2 Byte Input
			FirmwareVersion	0	8	130...149		20 Byte Input
			PartVersion	0	9	150...169		20 Byte Input
			SerialNumber	0	10	170...181		12 Byte Input
			GetSpeedRegister	0	11	182...183		2 Byte Input
			GetOperationRegister	0	12	184...185		2 Byte Input
			ReadCoils	0	13	186...187		2 Byte Input

Funcionamiento básico del Modbus RTU

El accionamiento del motor debe haberse encendido para poder poner en marcha la herramienta. La primera operación que debe realizarse es situar el accionamiento del motor en estado Enabled. Esta operación difiere a partir del firmware versión 3.05. En las versiones anteriores debe enviarse un comando "Accionamiento encendido" al accionamiento del motor, mientras que en las versiones posteriores viene consignada la clavija digital DI1 como estado Enabled. No es obligatorio enviar el comando de estado Disabled antes de interrumpir la alimentación del accionamiento del motor.

Con elaccionamiento del motor encendido puede introducirse el punto de ajuste de velocidad y definirse el estado como RUN enviando el comando de estado RUN. Esto hará que la herramienta opere a la velocidad establecida. Para detener la herramienta, sitúe el accionamiento del motor en estado STOP enviando el comando de estado STOP.

Es recomendable monitorizar continuamente el promedio de velocidad, el promedio de corriente, la temperatura de la herramienta, la temperatura del accionamiento del motor y la señal de estado de alarma. Esto ayudará a detectar si hay algún problema presente durante su funcionamiento.

Secuencia de ejemplo para poner en marcha y detener la herramienta (firmware v. 3.04 y anteriores):

• Introduzca 4 (0x0004) en el registro "Operación". De este modo se ajustará el accionamiento del motor en el estado Enabled.
• Escriba 4000 (0x0FA0) en el registro de «Punto de ajuste de velocidad»; de este modo se ajustará la velocidad a 4000 r.p.m.
• Escriba 1 (0x0001) en el registro de «Funcionamiento»; de este modo el accionamiento del motor se ajustará al estado EN MARCHA, y la herramienta empezará a funcionar.
• Escriba 2 (0x0002) en el registro de «Funcionamiento»; de este modo el accionamiento del motor se ajustará al estado DETENIDO, y la herramienta se detendrá.
• Introduzca 8 (0x0008) en el registro "Operación". De este modo se ajustará el accionamiento del motor en el estado Disabled.

Secuencia de ejemplo para poner en marcha y detener la herramienta (Firmware v. 3.05 y posteriores)*:

• Sitúe la clavija DI1 (bloque de terminales 4) a nivel alto (15-33 V CC). De este modo se ajustará el accionamiento del motor en el estado Enabled.
• Escriba 4000 (0x0FA0) en el registro de «Punto de ajuste de velocidad»; de este modo se ajustará la velocidad a 4000 r.p.m.
• Escriba 1 (0x0001) en el registro de «Funcionamiento»; de este modo el accionamiento del motor se ajustará al estado EN MARCHA, y la herramienta empezará a funcionar.
• Escriba 2 (0x0002) en el registro de «Funcionamiento»; de este modo el accionamiento del motor se ajustará al estado DETENIDO, y la herramienta se detendrá.
• Sitúe la clavija DI1 a nivel bajo (GND). De este modo se ajustará el accionamiento del motor en el estado Disabled.
  * Vea el capítulo "Conexiones de bloque de terminales (firmware v. 3.05 y posteriores)" para información detallada sobre las conexiones.

Interfaz digital

El accionamiento del motor se puede controlar también mediante la interfaz digital en vez del Modbus RTU, pero con el inconveniente añadido de que al usar la interfaz digital no hay retroalimentación. Para activar la interfaz digital, debe ajustarse el puente JP12.

El conector J5 se utiliza como entrada a la interfaz digital. La entrada se considera alta si se aplica una tensión entre 15 y 33 V (CC) al pitón de entrada. La entrada se considera baja si la tensión está por debajo de 12 V (CC) o si la entrada queda flotando. Debe conectarse el pitón GND del conector J6 entre los sistemas. El conector J6 debe utilizarse también para suministrar una tensión de control de 15 V (CC) en caso de necesidad.

GND 15V DI4 DI3 DI2 DI1 J6 J5 D26 JP12 JP13 JP15 D25 D24 D23 D22 D21 D20 D19 D18 D17 D3 D2 D30 D29 J1 GND A B GND JP4 JP3 JP2 JP1 S1 D14 D4 S2 J2 GND 48V

Operaciones de interfaz digital

Consulte la tabla Pantalla del punto de ajuste de velocidad en el capítulo Tabla de información del compartimento de accionamiento del motor.

Función de autoprueba

Manteniendo pulsado el botón S1, el accionamiento del motor realizará una rápida autoprueba. La señal del estado de alarma se ajustará a 6 (autoprueba en marcha). Los indicadores D4 y D14 parpadearán en verde si las temperaturas y las tensiones están dentro de los límites. Si las temperaturas o las tensiones no están dentro de los límites, entonces los indicadores parpadearán en rojo.

Función de reseteado

Se puede pulsar momentáneamente el botón de reseteado S2 para resetear el accionamiento del motor. Esto es básicamente lo mismo que encender y apagar el equipo.

Función de reseteado de fábrica

La configuración guardada en el accionamiento del motor se puede resetear a los ajustes de fábrica en caso de necesidad. De este modo se restaurará la dirección esclava asignada de fábrica, y la última configuración conocida de la herramienta se reseteará a los ajustes por defecto de fábrica. Siga estos pasos para realizar un reseteado de fábrica:

1. Seleccione el puente JP15.
2. Mantenga pulsado S2 durante 5 segundos.
3. Quite JP15.

Escribir protección

Los registros de tenencia de «Nombre del dispositivo» y «Dirección esclava» suelen ser solo de lectura, para evitar que se escriba accidentalmente en estos registros. Si es preciso cambiar alguno de estos registros, siga estos pasos:

1. Escriba 64 (0x0040) en el registro de «Funcionamiento» para desactivar la protección contra escritura.

2. Escriba el nuevo valor en los registros de tenencia de «Nombre del dispositivo» o «Dirección esclava».

3. Escriba 128 (0x0080) en el registro de «Funcionamiento» para activar la protección contra escritura.

Parada de seguridad / E-Stop

El propio accionamiento del motor no tiene entradas para detectar o reaccionar ante una señal externa de parada de seguridad / E-Stop. Se puede usar un contactor adecuado y colocarlo cerca del accionamiento del motor para conectar o desconectar los cables de fase A, B y C de la herramienta

Función de cambio de herramienta sobre la marcha

Se pueden usar múltiples herramientas con el mismo accionamiento del motor, pero solo se puede conectar una herramienta al accionamiento del motor en cada momento. Al cambiar de una herramienta a otra, siga estos pasos:

1. Detenga la herramienta escribiendo 2 (0x0002) en el registro «Funcionamiento».
2. Escriba 16 (0x0010) en el registro «Funcionamiento» para que el accionamiento del motor sepa que está intentando desconectar la herramienta acoplada en este momento.
3. Espere 1 segundo antes de desconectar del accionamiento del motor la herramienta acoplada en este momento.
4. Desconecte del accionamiento del motor la herramienta acoplada en este momento.
5. Conecte la siguiente herramienta al accionamiento del motor.
6. Escriba 32 (0x0020) en el registro «Funcionamiento» para que el accionamiento del motor sepa que se ha acoplado la nueva herramienta.
7. Espere 1 segundo antes de poner en marcha la nueva herramienta.

Prestaciones de protección

	MotivoModo de protección
La herramienta introduce menos potencia	El accionamiento del motor es superior a 117 °CLa temperatura de la herramienta es superior a 134 °CCarga excesiva
La herramienta se detiene por completo	El accionamiento del motor es superior a 123 °CLa temperatura de la herramienta es superior a 142 °CEstado de sobrecarga

Guía de solución de problemas

	Procedimientos recomendadosSíntoma
El accionamiento del motor no está encendido.	Compruebe que en J2 haya 48 V (CC) presentes y que la polaridad sea correcta.
La herramienta no se pone en marcha.	* Compruebe que el accionamiento del motor se encuentre en estado ON (D14 no parpadea).** Compruebe que DI1 está encendido (D14 no parpadea).Compruebe que el accionamiento del motor esté en estado de EN MARCHA (D4 está en verde).Compruebe el montaje del cable en la herramienta: ¿están bien conectados los pitones? * 3.04 y anteriores** 3.05 y posteriores
La herramienta se detiene de repente.	Compruebe la señal de estado de alarma.Compruebe las temperaturas del accionamiento del motor y de la herramienta.Compruebe si la herramienta sufre sobrecarga.
Lacomunicación conelModbus RTUno está funcionando.	Compruebe que JP1 y JP12 no estén activados.Compruebe la velocidad de transmisión, los bits de parada y los bits de datos.Compruebe losindicadoresde transmisión/recepción D29y D30, los cuales parpadean cuando hay actividad en el bus.Compruebe que el pitón A y el pitón B estén bien conectados.Compruebe si el problema se resuelve al añadir un resistor terminal (JP2), un resistor a masa de pitón A (JP3), o un resistor de polarización de pitón B (JP4).Compruebe la dirección esclava (active el puente JP13 y use los indicadores D2–D3, D17–D22 para leer la dirección actual).
La comunicación con la pasarela I/O no funciona.	Compruebe que JP1 y JP12 no estén activados.Compruebe la configuración de red de la pasarelaCompruebe la fuente de alimentación de 24 V (CC).Compruebe que el cable adaptador Modbus RTU esté conectado correctamente.
La interfazdel controladorde velocidad digital no funciona.	Compruebe que JP1 no esté activado.Compruebe que JP12 esté activado.Compruebe la tensión en una entrada alta; deberá estar entre 15 y 33 V (CC).Compruebe la tensión en una entrada baja; deberá estar cerca de cero voltios.Compruebe la conexión GND.
El indicador D36 está rojo, o la velocidad de la herramienta es demasiado rápida/lenta.	Compruebe el cableado C+/C-/P+/P- en J3.

Información sobre gestión de residuos

PELIGRO

Para inutilizar una herramienta de potencia obsoleta, quite el cable de alimentación.

Cumpla con las normativas específicas aplicables en su país sobre el desguace y el reciclado de máquinas, embalajes y accesorios en desuso.

Solo para la UE: No realice el desguace de herramientas eléctricas junto con los residuos domésticos. En cumplimiento de las directivas europeas sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas que han llegado al final de su vida deben ser recogidas por separado y llevadas a una planta de reciclaje compatible con el medio ambiente.

Para más información sobre REACH, RoHS y nuestra responsabilidad social corporativa, visite www.mirka.com
