MANUAL DE USUARIO UltraTech 49 Colged

MANUAL DE INSTRUCCIONES PARA LAVAVAJILLAS

INSTRUCCIONES ORIGINALES

ÍNDICE

CP 1 RIESGOS Y ADVERTENCIAS IMPORTANTES....2

CP 2 INTRODUCCIÓN ....3

2.1 ADVERTENCIAS....3
2.2 GARANTÍA 3
2.3 ALMACENAJE....3

CP 3 INSTALACIÓN ....4

3.1 DESEMBALAJE 4
3.2 COLOCACIÓN......4
3.3 CONEXIÓN ELÉCTRICA 4
3.4 CONEXIÓN AL ABASTECIMIENTO DE AGUA....5
3.5 CONEXIÓN A LA LÍNEA DE DESAGÜE 6
3.6 ABRILLANTADOR Y DETERGENTE....6

CP 4 USO DE LA MÁQUINA....7

4.1 INTERFAZ 7
4.2 ENCENDIDO 7
4.3 SELECCIÓN DE PROGRAMAS 8
4.4 PERSONALIZACIÓN DEL MENÚ DE PROGRAMAS......8

4.4.1 PRE SET 8
4.4.2 PROG 9
4.4.3 Personalización de programas de vaciado 11

4.5 PREPARACIÓN DE LA CESTA 11
4.6 PUESTA EN MARCHA DEL CICLO....11
4.7 PUESTA EN MARCHA AUTOMÁTICA DEL CICLO 12
4.8 DESCONEXIÓN DE LA MÁQUINA....12
4.9 VACIADO DE LA MÁQUINA 12
4.10 REGENERACIÓN DE LAS RESINAS (*OPCIONAL)....12
4.11 MÁQUINAS CON ABLANDADOR EXTERNO 13
4.12 FIN DEL SERVICIO 13

CP 5 MANTENIMIENTO....14

5.1 REGLAS GENERALES....14
5.2 LIMPIEZA 14
5.3 LIMPIEZA DEL GRUPO DE FILTRADO 14
5.4 LIMPIEZA DE LOS BRAZOS 14
5.5 DOSIFICADORES....14

CP 6 AUTODIAGNÓSTICO....15

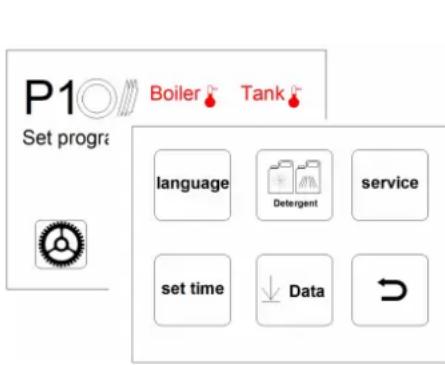

CP 7 REGULACIONES Y CONFIGURACIONES....18

7.1 TABLA DE DUREZA DEL AGUA 20

CP 8 ELIMINACIÓN....21

CP 9 MEDIOAMBIENTE....21

9.1 USO RESPETANDO EL MEDIOAMBIENTE .....21

El fabricante se reserva la propiedad del presente documento con arreglo a la ley, quedando prohibido reproducción y divulgación por cualquier medio sin previa autorización por escrito.

Nota importante: El fabricante se reserva el derecho de aportar a este lavavajillas cualquier tipo de modificación eléctrica, técnica y estética así como de sustituir piezas sin previo aviso, siempre considere oportuno para ofrecer un producto fiable, de larga duración y con tecnología avanzan

CP 1 RIESGOS Y ADVERTENCIAS IMPORTANTES

Leer atentamente el manual de instrucciones antes de utilizar la máquina. Las adverteno contenidas en el manual proporcionan información importante sobre la seguridad durante diferentes fases de instalación, uso y mantenimiento. El incumplimiento de las instruccio proporcionadas en la documentación adjunta puede comprometer la seguridad del aparat invalidar la garantía.

- Este aparato solo está destinado al uso para el cual ha sido expresamente diseñado. Cualquier otro us considera inadecuado y, por lo tanto, peligroso.

- El personal especializado que realice la instalación debe instruir correctamente al usuario sobre el funcionamiento del aparato y las medidas de seguridad que se deben respetar, incluso mediante demostraciones prácticas.

- Cualquier tipo de intervención en la máquina, incluso en caso de avería, deberá ser efectuada únicame el fabricante o por un centro de asistencia autorizado y por personal cualificado, utilizando solo recamb originales.

- Desconecte o aíslé siempre la máquina de la red eléctrica y de la red hidráulica antes de efectuar cual operación de mantenimiento, reparación o limpieza.

- La máquina NO debe ser utilizada por personal no formado.

- Este aparato puede ser utilizado por niños de no menos de 8 años de edad y por personas con capa físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, siem que lo hagan bajo vigilancia y después de recibir las instrucciones sobre el uso seguro del aparato.

- Los niños no deben jugar con el aparato.

- La limpieza y el mantenimiento del aparato deben ser efectuados por el usuario y no por niños sin vig

- La máquina NO debe permanecer bajo tensión cuando no se utiliza.

- Si la máquina no tiene clavija u otros medios de desconexión, con separación de todos los contactos, necesario que la red de alimentación tenga incorporados dispositivos de desconexión conformes a las normas de instalación.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por el servicio de asis técnica o por una persona con una calificación similar, para prevenir cualquier riesgo.

- El tornillo aplicado al aparato y marcado con el símbolo 5021 de la norma IEC 60417 representa la cc equipotencial.

- No abra NUNCA rápidamente la puerta de la máquina si no ha acabado su ciclo.

- No utilice NUNCA la máquina sin las protecciones de seguridad preparadas por el fabricante.

- No utilice NUNCA la máquina para lavar objetos de tipo, forma, medidas o material no garantizados para su lavado en la máquina o que no estén en perfecto estado.

- No utilice NUNCA el aparato o sus componentes como escalera o como apoyo de personas, objetos o animales.

- No sobrecargue NUNCA la puerta de la máquina con carga frontal cuando esté abierta, ya que está diseñada únicamente para soportar el peso de la cesta de la vajilla.

- No sumerja NUNCA las manos desnudas en las soluciones de lavado.

- No vuelque NUNCA la máquina una vez instalada.

- Si observa que la máquina no funciona correctamente o que se producen pérdidas de líquido, desconec inmediatamente la corriente eléctrica y cierre la alimentación del agua.

- No instale el lavavajillas cerca de fuentes de calor superiores a 50 °C.

- No deje NUNCA el lavavajillas expuesto a agentes atmosféricos (lluvia, sol, etc.)

- El lavavajillas no se tiene que instalar en ambientes externos sin protegerlo adecuadamente.

- No inicie jamás un programa de lavado si el rebosadero (si está previsto) no está instalado.

- No acerque nunca objetos magnéticos a la máquina.

- No utilice la parte superior de la máquina como superficie de apoyo.

- El técnico instalador tiene la obligación de controlar que la toma de tierra sea eficaz.

- Al terminar las pruebas finales, el técnico instalador debe expedir una declaración escrita indicando que instalación y las pruebas finales se han efectuado correctamente, según la normativa vigente y las bue prácticas.

- NO cambie la posición ni manipule los elementos que conforman la máquina, ya que dichas operaciones podrían perjudicar la seguridad de la misma.

- Nivel de presión acústica según EN ISO 4871:

• LpA Máx = 55db Kpa=2.5db para versiones bajo mostrador
• LpA Máx = 65db Kpa=2.5db para versiones capota

• LpA Máx = 76db Kpa=1.5db para versiones lavaobjetos.

• Temperatura máx. agua alimentación: 50 °C.

• Presión máx. agua alimentación: 4 bar (400 kPa).
• Aparato diseñado para ser conectado de manera permanente a la red hídrica.
• El aparato no se debe limpiar con chorros de agua o vapor.
• Altura máxima de desagüe:

- En el suelo en las versiones con rebosadero.

- Altura máxima 1 m en las versiones con bomba de desagüe.

1.1 Condiciones de funcionamiento normales

Altitud: Hasta 2000 metros

Humedad relativa:

máx. 30% a 40 °C / máx. 90% a 20 °C °C

CP 2 INTRODUCCIÓN

2.1 Advertencias

Conserve toda la documentación con cuidado, cerca del aparato, entreguela a los técnicos y a los operac encargados de su uso y consérvela en buenas condiciones a lo largo del tiempo, guardándola en un lug seguro y realizando copias por si debe consultarla a menudo.

El operador tiene la obligación de leer, entender y aprender este manual antes de efectuar cu operación en la máquina.

El aparato ha sido diseñado exclusivamente para el lavado profesional de vajillas para comunidades y, po tanto, la instalación, el uso y el mantenimiento deben correr exclusivamente a cargo de personal debidam preparado, que siga las instrucciones del fabricante.

2.2 Garantía

El fabricante declina toda responsabilidad, y la garantía quedará sin validez, en caso de daños materiales personales provocados por el incumplimiento de las instrucciones proporcionadas o por un uso inadecuado la máquina.

El incumplimiento de las instrucciones proporcionadas en la documentación adjunta puede comprometer la seguridad del aparato e invalidar la garantía.

Las instalaciones y reparaciones efectuadas por técnicos no autorizados o el uso de recambios no original invalidan la garantía inmediatamente.

2.3 Almacenaje

Transporte y depósito: Entre -10 °C y 55 °C con pico de hasta 70 °C (durante 24 horas como máximo).

CP 3 INSTALACIÓN

La correcta instalación de la máquina es fundamental para su buen funcionamiento. Algunos de los datos necesarios para la instalación de la máquina se encuentran en la placa de características situada en el I derecho de la máquina y también en la portada de este manual.

La instalación debe ser realizada únicamente por técnicos cualificados y autorizados.

3.1 Desembalaje

Compruebe que el embalaje esté en perfecto estado y anote en el albarán de entrega los daños que ha encontrado. Tras desembalar el aparato, asegúrese de que esté en perfecto estado y, si está dañado, ac inmediatamente de ello al distribuidor, por fax o carta certificada con acuse de recibo, y al transportista c realizado el transporte. Si los daños son tan graves que pueden perjudicar la seguridad de la máquina, r instale ni la utilice hasta que la haya revisado un técnico cualificado.

Los elementos del embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no deben dejarse al alcance de niños y mascotas, ya que representan una fuente potencia peligro.

3.2 Colocación

• Compruebe que en la zona de instalación no haya objetos ni materiales que pued dañarse con el vapor de agua que puede salir de la máquina durante su funcionamiento y, si los hay, compruebe que estén protegidos correctamente.
• Antes de instalar el lavavajillas, prepare, en el local, los sistemas de alimentación eléctrica, de alimentación del agua y de desagüe.
• En caso de empotrado de máquinas de pared simple, dejar al menos 10mm de entre las paredes de la máquina y las superficies adyacentes.
• El suelo ha de poder soportar el peso de la máquina y, en caso de que se emp hueco de instalación debe tener las medidas adecuadas.
• Para garantizar la estabilidad, instale y nivele la máquina sobre las cuatro patas.
• Este aparato solo está indicado para una conexión fija. Cualquier otra solución de instalación debe ser acordada y aprobada por el fabricante.
• Quite la película protectora de la máquina antes de usarla.

• Debe haber un interruptor general de tipo omnipolar que corte todos los contactos incluido el neutro, con una distancia entre contactos abiertos de al menos 3 mm con disparo magnetotérmico de seguridad o acoplado a fusibles, que se deberá dimensionar o regular en función de la potencia indicada en la placa de características de la máquina.
• El interruptor general debe estar colocado en la línea eléctrica, cerca del aparato, y solo debe servir para un aparato.
• La tensión y la frecuencia de la red eléctrica deben coincidir con las indicadas er placa de características de la máquina.
• Debe haber una instalación de puesta a tierra eficaz, conforme con las normas vigentes en materia de prevención de accidentes y que garantice tanto la seguridad del operador como la del aparato.

- Este equipo es conforme a la certificación EN/IEC 61000-3-11 si la impedancia del sistema Zerior o igual a Z_max en el punto de interfaz entre el sistema de alimentación del usuario y el sistema público. I responsabilidad del instalador o del usuario del equipo comprobar que el aparato esté conectado exclusivamente a una alimentación con sistema de impedancia Zerior o igual a Z_max .

	Z_max
Lavaobjetos	0.21
Capota	0.24
Bajo mostrador	0.41

- El cable de alimentación, exclusivamente de tipo H07RN-F para corriente en servicio móvil a 60 °C en el conductor:

Máquina trifásica

• Durante el funcionamiento o el mantenimiento ordinario el cable de alimentación no debe tensarse ni aplastarse.
• Además, el equipo debe estar incluido en un sistema equipotencial cuya conexión se realiza mediante u tornillo marcado con el símbolo 5021 de la norma IEC 60417.
• El conductor equipotencial debe tener una sección de 10 mm
• Respete las polaridades indicadas en el esquema eléctrico.
• Para más información, consulte el esquema eléctrico.

Se prohíbe el uso de tomas múltiples, adaptadores y cables de tipo y sección no ade con alargaderas no conformes a las normas vigentes en materia de instalaciones.

3.4 Conexión al abastecimiento de agua

El aparato se tiene que conectar a la red hidráulica mediante un tubo flexible. E la red hidráulica y la electroválvula del aparato debe haber una válvula de cierre válvula de cierre debe estar cerca del aparato.

• La alimentación de agua, así como la temperatura y la presión, deben ser compatibles con lo indicado en la placa de características de la máquina.
• Asegúrese además de que el caudal de abastecimiento no sea inferior a 20 l/min.
• Si la dureza del agua es superior a 14 °f (8 °dH), se aconseja utilizar la máquina con un ablandador dureza del agua es superiora a 35 °f (19,5 °dH), se aconseja instalar un ablandador externo antes electroválvula.

• Para las máquinas no dotadas de ablandador: si la dureza del agua es superiora a 14 °f (8 °dH), se instalar un ablandador externo antes de la electroválvula.

• En el caso de concentraciones muy altas de minerales residuales en el agua con conductividades eleva aconseja instalar un equipo de desmineralización.

• Las máquinas que vayan a utilizarse con agua desalada o bien con elevada concentración de cloruro c deben ser objeto de un pedido específico, ya que para su fabricación se requieren materiales especiales
• No suministre agua desmineralizada a las máquinas provistas de recuperador de calor con baterías de recuperación realizadas en cobre. En estos casos, pida la versión con baterías que tienen tuberías de inoxidable.

3.5 Conexión a la línea de desagüe

• La línea de desagüe debe estar formada por un sumidero con sifón libi dimensiones adecuadas al caudal del tubo de desagüe suministrado cor máquina. El tubo tiene que llegar al sumidero sin quedar tensado, apre doblado, aplastado, presionado o forzado de ninguna manera.
• La cuba se vacía por gravedad; por lo tanto, el desagüe debe estar a nivel inferior al de la base de la máquina.

Max 1 m

Con bomba de desagüe (disponible bajo pedido)

• Si el desagüe no se encuentra a un nivel inferior al de la base de la se puede utilizar la versión dotada con bomba de desagüe (disponible pedido).
• En este caso, la altura máxima del desagüe será de 1 m.
• Compruebe siempre que el desagüe funcione perfectamente y que no e atascado.
• Cualquier otra solución debe ser acordada y aprobada por el fabricante.

- El abrillantador y el detergente se dosifican mediante el dosificador instalado de serie en la máquina, s modelo lo prevé.

- El técnico instalador se encarga de regular los dosificadores teniendo en cuenta la dureza del agua.

- Antes de efectuar la regulación, debe llenar los tubos de alimentación de los dosificadores con el produ correspondiente.

- La regulación se efectúa mediante los correspondientes tornillos de regulación o directamente desde el de mandos, si se ha previsto.

- El nivel de los líquidos en el depósito debe ser suficiente para permitir su aspiración y no tiene que b hasta vaciarse; no llene el depósito con productos corrosivos o impuros.

No utilice NUNCA detergentes a base de CLORO o HIPOCLORITO.

Se aconseja siempre la instalación de un dosificador automático de detergente.

3.6 Abrillantador y detergente

CP 4 USO DE LA MÁQUINA

4.1 Interfaz

Botones* Colores y estados operativos
1 Tecla ON/OFF Blanco
2 Tecla START		AMARILLOMáquina no lista	VERDEMáquina lista	AZULCiclo activado	ROJOError

* con referencia a (Fig. 1) y (Fig. 2).

Símbolos de información y advertencia*
	Advertencia genérica, tocar el icono para ver la advertencia.		Pausa
	Falta sal.		Wi-Fi conectado (tachado no activado).
	Falta detergente. Cargar cesta.
	Falta abrillantador.		Cargar agua.
	Solicitud de mantenimiento, tocar el icono para ver la solicitud.		Avería, tocar el icono para ver el tipo de avería.
[head]	Inicio automático (tachado no activado).	[MICA]	Bloqueo de pantalla activado o desactivado.

con referencia a (Fig. 2)

Símbolos de funcionamiento
Lavado Vaciado	Aclarado Fin de ciclo

4.2 Encendido

Consulte (Fig. 3)

• Conecte el interruptor general de la red eléctrica.
• Abra la llave de paso general del agua.
• En la PANTALLA, aparece la información del software del lavavajillas. Al terminar el control, la PANTAL apaga.
• El botón ON/OFF (1) permanecerá encendido a baja intensidad luminosa para indicar que la máquina está en standby.

La PANTALLA dispone de un bloqueo de seguridad que se activa después de 60 segundos, para

desbloquearlo es necesario tocar y deslizar el dedo sobre el icono del candado de cerrado a abierto.

• Compruebe la correcta colocación de los brazos de lavado y los filtros.
• Compruebe el nivel de detergente y abrillantador en sus depósitos.

• Desbloquee la PANTALLA si es necesario, deslizando el dedo sobre el icono del candado de cerrado a abierto.

• Mantenga pulsada la tecla ON/OFF (1) para encender la máquina. La luminosidad de la tecla aumenta.

• En la PANTALLA, aparecerá la información relativa al programa seleccionado, las temperaturas de la cuba y el acumulador, y el estado de la máquina.
• Los mensajes Boiler y Tank y la tecla START (2) en verde indicarán que el lavavajillas está listo para el uso.
• Al encender el aparato, se habilita el último programa utilizado antes de apagarlo.

4.3 Selección de programas

- Tocando el icono SET PROGRAM de la pantalla, es posible acceder al menú de programas:

P1○○○ Set program Boiler ○○○ Tank ○○ 85C° 65C° CARICO ACQUA ATTIVO → P1○○○ P2○○○ L+J OK > P4○○○ P5∞ P6○○○ OK <

• En el menú, se pueden elegir 5 programas además del programa de vaciado.
• Utilice la flecha inferior derecha para desplazarse entre las dos vistas del menú.
• Seleccione el programa deseado y confirme con OK; ahora, estará activado el programa seleccionado.

4.4 Personalización del menú de programas

El menú de programas se puede personalizar sustituyendo uno o más programas a elegir entre los disponibles.

• Entre en el menú de programas siguiendo las instrucciones del apartado 4.3 Selección de programas.
• Mantenga pulsado el programa que desea sustituir para abrir el menú c configuración.
• En este menú, puede seleccionar y sustituir el SETcompleto de program o un solo programa.

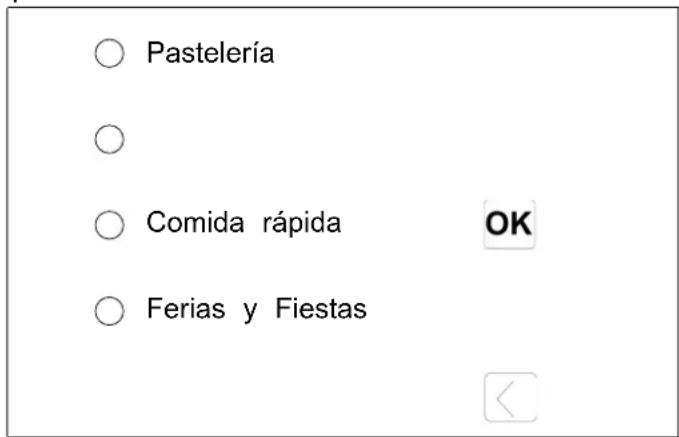

4.4.1 PRE SET

Aquí puede seleccionar uno de los SET de programas predefinidos en función del tipo de servicio.
- Utilice la flecha inferior derecha para desplazarse entre las vistas del menú.
- Seleccione el SET que desea utilizar y confirme con OK para regresar al menú principal.
- Ahora, el SET de programas seleccionado será el predefinido.

● Uso general (predefinido) ○ Cocina selecta Estructura sanitaria ○ Comedor OK ○ Bar/Bistró ○ Gastronomía >

○ Pastelería ○ ○ Comida rápida OK ○ Ferias y Fiestas ◀

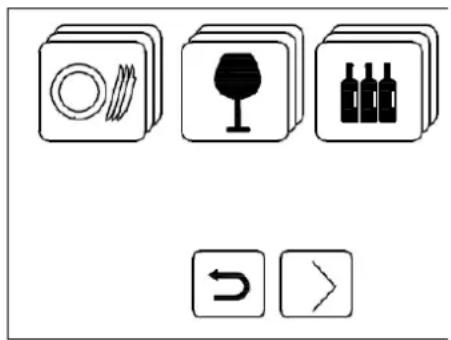

4.4.2 PROG

Aquí puede seleccionar y sustituir los programas del menú de uno en uno, según sus necesidades.

• Utilice las flechas para desplazarse entre las vistas y ver los grupos de programas por tipo de lavavaji
• Toque el icono RETURN para volver a la vista inicial.
• Toque el icono deseado para entrar en la lista de programas.

• Toque el icono del programa que desea seleccionar y pulse OK para confirmar.
• Ahora, el programa seleccionado está incluido en el set de programas predefinidos.

PLATOS
		P1NORMAL	P2INTERME-DIO	P3INTENSIVO	P4DELICADO	P5CONTINUO	P6 ECO
VASOS
		G1INTENSIVO	G2NORMAL	G3DELICADO	G4HELADO
BOTELLAS
		B1ACLARADO	B2LAVADO	B3INTENSIVO
DESINFECCIÓN
		P71C	PA030DESI A0=30	PA060DESI A0=60	PA0300DESI A0=300
OLLAS
		Pt1NORMAL	Pt2INTENSIVO	Pt3 LARGO
CUBIERTOS
		S1NORMAL	S2INTENSIVO
PLÁSTICO
		Pp1 VASOS	Pp2PLATOS
TAZAS		[DSW8]	[ACSA]

4.4.3 Personalización de programas de vaciado

El programa de vaciado se puede personalizar sustituyendo el programa predefinido por otro a elegir entre los disponibles.

• Entre en el menú de programas siguiendo las instrucciones del apartado 4.3 Selección de programas.
• Mantenga pulsado el icono de vaciado para acceder a la lista de programa de vaciado disponibles.
• Seleccione el programa deseado y confirme con OK.
• Ahora, el programa seleccionado está incluido en el set de programas predefinidos.

VACIADO AUTOLAVADO CAMBIO DE AGUA LIMPIEZA INTENSIVA

4.5 Preparación de la cesta

Con referencia a la (Fig. 4), para un correcto funcionamiento de la máquina, siga las siguientes instrucciones:

• Use una cesta adecuada y llénela sin sobrecargarla ni apilar las piezas de vajilla.
• Enjuague las vajillas para eliminar los residuos importantes de alimentos.
• Introduzca los recipientes vacíos con la apertura orientada hacia abajo.
• Introduzca los platos y similares inclinados en la cesta correspondiente, con la superficie interna orientada hacia arriba.
• Introduzca los cubiertos mezclados en la cesta correspondiente, con el mango hacia abajo.
• No coloque cubiertos de plata y acero inoxidable en la misma cesta para cubiertos, ya que se produci oscurecimiento de la plata y probablemente una corrosión del acero.
• Lave las vajillas inmediatamente después de su uso para evitar que la suciedad se endurezca y se pe
• Use solo vajillas en buen estado y garantizadas para su lavado a máquina.

4.6 Puesta en marcha del ciclo

Consulte (Fig. 5)

• Para iniciar el programa, pulse el botón START (2). El botón se encenderá en azul y la PANTALLA mostrará la información relativa a la fase del ciclo.
• Al terminar el ciclo, en la pantalla aparece el mensaje End y la tecla START (2) se enciende en verde.
• Para un secado rápido, retire la cesta de la máquina al finalizar el ciclo.
• Para finalizar el ciclo de lavado antes de tiempo, pulse de nuevo la tecla START (2).

4.7 Puesta en marcha automática del ciclo

Consulte (Fig. 6)

Esta función permite poner en marcha el ciclo seleccionado solo con cerrar la puerta (o la capota), sin t pulsar ninguna tecla. Para activar la función, siga estas instrucciones:

La A que aparece en pantalla indica que la función está activada.

• Si no está prevista por defecto, la función debe activarse primero desde el menú de configuración.
• Para desactivar la función, pulse la tecla START (4) durante unos segundos con la puerta abierta.

La desactivación permanece activa solo durante un ciclo de lavado.

Nota importante: en las versiones con capota, tras el primer ciclo de trabajo, se habilita por sí sola la puesta en marcha automática, es decir que los ciclos siguientes se ponen en marcha automático al cerrar la capota. En la pantalla este modo se indica con A.

4.8 Desconexión de la máquina

- Para apagar la máquina, pulse el botón ON/OFF (1). La PANTALLA mostrará la hora y la fecha duran segundos aproximadamente y se activará el bloqueo.

Nota importante: Si la máquina permanece encendida durante más de una hora con la puerta abierta, se apaga automáticamente.

4.9 Vaciado de la máquina

• El ciclo de vaciado y limpieza se puede seleccionar siguiendo las instrucciones del apartado 4.4.3 Personalización de programas de vaciado.
• Entre en el menú de programas siguiendo las instrucciones del apartado 4.3 Selección de programas, seleccione el vaciado y confirme con OK
• Pulse el botón START (2) para iniciar el programa.
• Al finalizar el ciclo, la máquina se apaga.

4.10 Regeneración de las resinas (\*opcional)

En las máquinas con ablandador incorporado, el ciclo de regeneración de las resinas se activa automáticamente en función de la configuración de la dureza del agua. El programa de lavado en curso durar más.

Nota importante: No apague la máquina mientras se esté efectuando un ciclo de regeneración

En las máquinas con ablandador, cuando se visualiza la indicación FALTA SAL es necesario añadir sal en el correspondiente depósito; para ello:

• Extraiga la cesta de la máquina.
• Extraiga el filtro integral (Fig. 7).
• Desenrosque el tapón del depósito de sal (Fig. 8).
• Vierta en el depósito aproximadamente 700 g de sal de regeneración (sal de cocina sin aditivos en granos de 1 o 2 mm de diámetro), utilizando el embudo suministrado de serie.
• Vuelva a cerrar firmemente el depósito.
• La indicación FALTA SAL desaparece al cabo de unos minutos.

4.11 Máquinas con ablandador externo

En las máquinas con ablandador externo, al cabo de un determinado número de ciclos predefinidos, en la pantalla aparece el mensaje SERVICE para indicar que es necesario realizar la regeneración de las resinas del ablandador externo.

El aviso se puede resetear desde el menú 12.

4.12 Fin del servicio

• Al final del día, vaciar siempre la máquina como se indica en el apartado 4.9 Vaciado de la máquina.
• Desconecte la alimentación eléctrica mediante el interruptor general y cierre el grifo exterior del agua.
  • Realice el mantenimiento ordinario y limpie la máquina como se indica en el apartado CP 5 MANTENIMIENTO.
• Si es posible, deje la puerta del lavavajillas entreabierta para evitar que se formen olores desagradable interior.

CP 5 MANTENIMIENTO

5.1 Reglas generales

Antes de efectuar cualquier operación de mantenimiento, descargue por completo el agu la máquina, corte la electricidad y cierre la válvula externa del agua.

No emplee chorros de agua a presión porque pueden dañar el sistema eléctrico. Lave las superficies ext solo cuando estén frías, empleando productos especialmente formulados para el acero.

Si es posible que se produzcan heladas, descargue el agua del acumulador y de la bomba de lavado.

5.2 Limpieza

Para garantizar la higiene de la máquina, es necesario efectuar regularmente las operaciones de mantenimiento descritas a continuación. Además, se aconseja realizar un tratamiento periódico de desinfecto con un producto comercial que no sea corrosivo.

5.3 Limpieza del grupo de filtrado

Efectúe este procedimiento al final del día o cuando observe residuos de suciedad en los filtros:

1. Quite y lave las cestas.
2. Vacíe la cuba siguiendo las instrucciones del apartado 4.9 Vaciado de la máquina.
3. Quite y limpie esmeradamente todos los filtros del lavavajillas.
4. Para limpiar la cuba de acero, no utilice productos ni objetos abrasivos.
5. Una vez efectuadas las operaciones descritas, vuelva a colocar correctamente todas las piezas.

5.4 Limpieza de los brazos

Los brazos de lavado y aclarado se pueden quitar fácilmente para realizar la limpieza periódica de las b y prevenir obturaciones y/o acumulación de suciedad.

Efectúe las siguientes operaciones:

• Suelte los brazos retirando la brida de fijación correspondiente o el desenganche rápido si lo hubiera.
• Lave todas las piezas con agua corriente y limpie con esmero las boquillas, utilizando, si es necesario, palillos o pequeñas herramientas puntiagudas.
• Limpie los pernos de rotación de los brazos del interior de la máquina y la zona de salida del agua aclarado.
• Vuelva a colocar los brazos y compruebe que giran libremente.

5.5 Dosificadores

Para garantizar la eficiencia del lavavajillas y la eficacia de lavado, es necesario sustituir de manera períos los tubos internos de los dosificadores de detergente y abrillantador.

La duración de los tubos varía en función de los productos químicos utilizados.

Se recomienda inspeccionar periódicamente los tubos y planificar su sustitución al menos una vez al año.

CP 6 AUTODIAGNÓSTICO

La máquina está dotada de un sistema de autodiagnóstico capaz de detectar e indicar una serie de anor de funcionamiento.

Anomalía		Descripción y posibles soluciones
Er01		Aclarado no efectuado. El aclarado de la vajilla no se ha efectuado correctamente. Compruebe que las boquillas de aclarado estén limpias.
Er02		Agua no descargada. El agua no se descarga o lo hace de manera incorrecta. Compruebe que el tubo de desagüe no esté doblado o aplastado y que el sifón y lo filtros no estén atascados. En las máquinas dotadas con rebosadero, quítelo antes de iniciar el ciclo de desagüe.
Er03		Anomalía restablecimiento temperatura aclarado. La temperatura del acumulador no se ha restablecido dentro de los límites de tiempo fijados durante el ciclo de lavado. Apague la máquina, enciéndala de nuevo y efectúe un nuevo ciclo.
SAFE	Er04	Anomalía carga de agua en la cuba. Compruebe que las conexiones hidráulicas correctas y que la llave de alimentación del agua esté abierta. Compruebe la presente del rebosadero, si se ha previsto. Apague la máquina, enciéndala de nuevo y efectúe una nueva carga.
Er05		Anomalía termómetro cuba. (Sonda abierta) La máquina no mide el valor de la temperatura de la cuba. Apague la máquina y enciéndala de nuevo.
Er06		Anomalía termómetro cuba. (Sonda cortocircuitada) La máquina no mide el valor la temperatura de la cuba. Apague la máquina y enciéndala de nuevo.
Er07		Anomalía termómetro acumulador. (Sonda abierta). La máquina no mide el valor la temperatura del acumulador. Apague la máquina y enciéndala de nuevo.
Er08		Anomalía termómetro acumulador. (Sonda cortocircuitada). La máquina no mide valor de la temperatura del acumulador. Apague la máquina y enciéndala de nuevo.
Er09		Time out carga del acumulador: el acumulador no se ha llenado. No es posible efectuar el aclarado. Controle que la llave de paso del agua esté abierta. Apague la máquina, enciéndala de nuevo y efectúe un nuevo ciclo.
Er21		Aclarado insuficiente el aclarado no se ha realizado en la cantidad adecuada. Comprobar la limpieza correcta de las boquillas de aclarado. El error no bloquea la máquina.
Er22		Anomalía restablecimiento temperatura cuba: La temperatura de la cuba no se ha restablecido dentro de los límites de tiempo fijados durante el ciclo de lavado. Apague máquina, enciéndala de nuevo y efectúe un nuevo ciclo.
Er25		Efectuar regeneración externa: Se ha alcanzado el número de litros configurado para aparatos externos de tratamiento de agua. El error no impide el funcionamiento del lavavajillas. El mensaje se puede resetear entrando en los ajustes del menú 12.
SAFE	ErSF	Seguridad electromecánica: Intervención de los termostatos de seguridad del acumulador o de la cuba o bien del presostato de seguridad de la cuba.
	ErSL	Seguridad nivel: Nivel de agua en la cuba incorrecto.
	Erb	Temperatura de acumulador excesiva: Probable rotura del relé/telerruptor de calentamiento
	Ert	Temperatura de cuba excesiva: Probable rotura del relé/telerruptor de calentamiento
Anomalía	Descripción y posibles soluciones
drt	Filtro sucio: Nivel de agua en la cuba incorrecto porque el filtro está sucio o el rebosadero mal colocado.
ErSI	Error seguridad entrada: Error irreversible, contactar con la asistencia técnica.
Er98	Error soft start: Error en el sistema soft start, contactar con la asistencia técnica.
NO SALT	Falta sal: En los lavavajillas con ablandador, indica que falta sal.Añadir sal.
NO DT	Falta detergente: Añadir detergente en el depósito de aspiración.
NO BL	Falta abrillantador: Añadir abrillantador en el depósito de aspiración.
SERV	Solicitud de mantenimiento: Solicitud de mantenimiento genérico si se ha programa
REG ON	Regeneración en curso: se está llevando a cabo el ciclo de regeneración de las resinas del ablandador.
REG REQ	Solicitud Regeneración: Es necesario iniciar la regeneración se no está prevista en modo automático.
Er27	Error gradiente acumulador: El acumulador no se calienta correctamente.
Er28	Error gradiente cuba: La cuba no se calienta correctamente.
Er99	Error tarjeta auxiliar: Fallo de comunicación con la tarjeta auxiliar.
Er30	Error apertura automática: En los lavavajillas con capota con apertura automática, sistema de apertura no funciona correctamente.Comprobar que no haya obstáculos que impidan la apertura de la capota.Si el problema persiste, contacte con el servicio de asistencia técnica.
Er31	Error cierre automático: En los lavavajillas con capota con apertura automática, el sistema de cierre no funciona correctamente.Comprobar que no haya obstáculos que impidan el cierre de la capota.Si el problema persiste, contacte con el servicio de asistencia técnica.
Er33	Ósmosis con presión mínima: Controlar que la llave de paso del agua esté abierta.
Er34	Ósmosis pérdida de agua: Cerrar las alimentaciones eléctrica e hidráulica del lavavajillas y contactar con el servicio de asistencia técnica.
Er35	Ósmosis error de conducitividad: El sistema de ósmosis no funciona correctamente Contactar con el servicio de asistencia técnica.
Er36	Filtro ósmosis: Es necesario sustituir el filtro de ósmosis. Contactar con el servicio asistencia técnica.
Er37	Tiempo máximo calentamiento acumulador: El elemento de calentamiento del agua de aclarado no funciona correctamente. Contactar con el servicio de asistencia técnica.
Er38	Tiempo máximo calentamiento cuba: El elemento de calentamiento del agua de lavado no funciona correctamente. Contactar con el servicio de asistencia técnica.
Er39 Presostato acumulador averiado.
Er40 Presostato cuba averiado.
Al apagar la máquina y volver a encenderla, se anula la señalización de error. Si las acciones sugeridas, el problema vuelve a presentarse, acuda al Servicio de As Técnica autorizado.

CP 7 REGULACIONES Y CONFIGURACIONES

Las siguientes configuraciones las tiene que efectuar un técnico cualificado.

Desde la pantalla principal, puede entrar en el menú de configuración pulsando el botón "Rueda dentada" en la parte inferior izquierda.

A continuación, puede seleccionar uno de los submenús.

Utilice las flechas para moverse por los menús y recorrer modificar los parámetros.

Toque OK para confirmar.

Toque la tecla RETURN para regresar al menú principal.

Idioma	Configuración del idioma: Puede elegir uno de los tres idiomas disponibles tocando el círculo asociado al idioma deseado y RETURN para confirmar y salir.
Set time	Ajuste de la hora y la fecha: Ajuste la hora utilizando las flechas verticales ▲▼. Ahora entre en el menú siguiente para ajustar la fecha.
Detergente	Regulación del detergente y el abrillantador: la cantidad de detergente y abrillantador en se puede regular utilizando las flechas verticales ▲▼.
Fecha	Cargar menú: Conecte la memoria USB y pulse el botón para cargar los software de actualización de la PANTALLA.
	Data prog: Conecte la memoria USB y pulse el botón para cargar todos los software actualización de la PANTALLA.
	Descargar menú: Conecte la memoria USB y pulse el botón para descargar la ciclo realizados.
Seleccionando el menú SERVICE, se accede a varios submenús.
		Mem allarm	Memoria de alarmas: Pulse el botón para ver la cronología de errores.
		Info	Info: Pulse el botón para ver los parámetros de configuración del lavavajillas.
		Mem Prog	Memoria programas: Pulse el botón para ver la lista de ciclos efectuados y su resultado.
		reset	Pulsando el botón, se restablece la configuración de fábrica.
		Tocando el símbolo de la “llave inglesa”, se abre el menú técnico donc puede comprobar y modificar algunas configuraciones.

	input outpt state	set menù key

Menú 12: Dentro del menú, puede modificar los siguientes parámetros.
Idioma Seleccione	el idioma.
Boiler Set	Regulación de la temperatura del acumulador para los programas. En las version acumulador atmosférico (bomba de aclarado), se han de realizar distintas configuraciones para cada programa ( PR1 - PR2 - PR3 ).
Tank Set	Regulación de la temperatura de la cuba para los programas. En las versiones bomba de aclarado, se han de realizar distintas configuraciones para cada progr ( PR1 - PR2 - PR3 ).
ThermoStop	Activación de la funciónThermoStopque asegura la correcta temperatura de aclarado.
Energy Saving	Activación de la funciónEnergy Savingpara ahorrar energía cuando la máquin encendida y no se utiliza.
Manual Detergent	Accionamiento manual del dosificador de detergente.Configurando ON, se carga automáticamente el tubo de aspiración.La longitud del tubo depende del modelo de lavavajillas.
Manual Rinse Aid	Accionamiento manual del dosificador de abrillantador.Configurando ON, se carga automáticamente el tubo de aspiración.La longitud del tubo depende del modelo de lavavajillas.
Detergent Dose	Regulación del tiempo de dosificación del detergente o cantidad de g/l en funció modelo.
Rinse Aid Dose	Regulación del tiempo de dosificación del abrillantador o cantidad de g/l en func modelo.
Water Hardness Measure Unit	Ajuste de la unidad de medida de la dureza del agua: F = grados franceses, D alemanes.
Water Hardness	Ajuste del grado de dureza del agua de alimentación en las máquinas con abla incorporado. En función de la dureza medida, proceda al ajuste como se indica tabla del capítulo siguiente.
Manual Rinse Pump	Accionamiento manual de la bomba de aclarado.
Manual Drain	Accionamiento manual de la bomba de desagüe.
Autostart Enable	Habilitación automática del inicio automático.
Service Cycles Counter	Ajuste y activación del contador de ciclos que activa el aviso de mantenimiento Service. El aviso se puede resetear entrando en los ajustes del menú 12.
Water Service Set	Configuración de los litros de autonomía para aparato externo de tratamiento de set de regulación de 0 a 12 000 litros con paso 200.

agua

Una vez configurados los parámetros deseados, pulse OK para confirmar y salir del menú.

7.1 Tabla de dureza del agua

Seleccione el grado de dureza del agua de alimentación dH en el menú de ajuste utilizando como referencia la tabla siguiente:

Dureza medida dH Dureza medida dH
°fr dGH	n° °fr dGH n°
0 - 20 0 -	11 1 41 - 45 23 - 25 6
21 - 25 12	- 14 2 46 - 50	26 - 28	7
26 - 30 15	- 17 3 51 - 55	29 - 31	8
31 - 35 17	- 20 4 56 - 60	31 - 34	9
36 - 40 20	- 22 5

En nuestras máquinas no hay materiales que requieran especiales procedimientos de eliminación.

Nota importante: (Aplicable en los países de la Unión Europea y en los países con sistemas recogida selectiva de residuos).

La presencia de esta marca, en el producto o en el material informativo que lo acompaña, indica que al su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar posibles daños al medi ambiente o a la salud humana causados por la eliminación descontrolada de residuos, separe estos elem de otros tipos de residuos y recíclelos de forma responsable para fomentar la reutilización sostenible de I recursos materiales.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra.

Este producto no debe eliminarse junto a otros residuos comerciales.

Reciclables directamente	Símbolos		Objeto	Material %
			Chapa	Acero	80
			Embalaje cartón	PAP
			Pallet madera ISPM15
			Partes de plástico	PP, PP+FV
Compuestos		RAEE	Motores	Ensamblados	20
			Partes eléctricas
			Partes electrónicas
			Partes de goma	EPDM

CP 9 MEDIOAMBIENTE

9.1 Uso respetando el medioambiente

El uso razonable del lavavajillas puede contribuir a mejorar su impacto medioambiental; por esto, le aconsejamos que tome las siguientes medidas:

• Efectúe los lavados solo con las cestas llenas.
• Apague el lavavajillas si no lo utiliza.
• Mantenga la máquina cerrada cuando esté en modo stand by.
• Utilice programas adecuados al grado de suciedad.
• Alimente la máquina con agua calentada mediante un calentador de gas.
• Asegúrese de que los desagües confluyan en una red de alcantarillado adecuada.
• No supere las dosis de detergente recomendadas.

MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOIÇA

INSTRUÇÕES ORIGINAIS

ÍNDICE

CAP 1 RISCOS E AVISOS IMPORTANTES....2

1.1 NORMAIS CONDIÇÕES DE SERVIÇO......3

CAP 2 PREFÁCIO ....3

2.1 AVISOS....3
2.2 GARANTIA ....3
2.3 ARMAZENAGEM 3
