KÄYTTÖOHJE UltraTech 49 Colged

4.4.1 OHJELMASARJA....8
4.4.2 OHJELMA 9
4.4.3 Tyhjennysohjelmien muokkaaminen 11

4.5 KORIN VÁLMISTELU 11
4.6 JAKSON KÄYNNISTÄMINEN 11
4.7 JAKSON AUTOMAATTINEN KÄYNNISTÄMINEN 12
4.8 KONEEN SAMMUTTAMINEN....12
4.9 KONEEN TYHJENTÄMINEN 12
4.10 HARTSIEN REGENEROINTI (*LISÄVARUSTE) 12
4.11 ULKOPUOLISELLA VEDENPÉHMENTIMELLÄ VARUSTETUT KONEET....12
4.12 KÄYTÖN PÄÄTTÄMINEN 13

LUKU 5 HUOLTO....13

5.1 YLEISET SÄÄNNÖT 13
5.2 PUHDISTUS 13
5.3 SUODATINYKSIKÖN PUHDISTUS 13
5.4 VARIEN PUHDISTUS 13
5.5 ANNOSTELIJAT 13

LUKU 6 VIANMÄÄRITYS....14

LUKU 7 SÄÄDÖT JA ASETUKSET....16

7.1 VEDEN KOVUUDEN TAULUKKO 18

LUKU 8 HÄVITTÄMINEN....19

LUKU 9 YMPÄRISTÖ....19

9.1 YMPÄRISTÖYSTÄVÄLLINEN KÄYTTÖ....19

Valmistaja pidättää oikeuden tämän asiakirjan omistajuuteen ja kieltää sen monistamisen ja jakamisen n tavalla ilman valmistajan etukäteen antamaa kirjallista lupaa.

Huomaa Valmistaja pidättää oikeuden tehdä tähän astianpesukoneeseen sähköjärjestelmää, tekniikkaa ja ulkonäköä koskevia muutoksia ja/tai vaihtaa osia ilman ennakkoilmoitusta aina kun valmistaja sitä tarpeellisena voidakseen tarjota luotettavan, pitkäikäisen ja teknisesti pitkälle kehitetyn tuotte

Luku 1 RISKEJÄ JA TÄRKEITÄ VAROITUKSIA

Lue käyttöopas huolellisesti ennen koneen käynnistämistä. Käyttöoppaan sisältämät ohjee antavat tärkeitä tietoja turvallisuudesta asennuksen, käytön ja huollon eri vaiheiden aikari Liitteenä olevissa asiakirjoissa annettujen ohjeiden noudattamatta jättäminen voi vaarantaa laitteen turvallisuuden ja johtaa takuun välittömään raukeamiseen.

- Tätä laitetta saa käyttää ainoastaan siihen tarkoitukseen, jota varten se on nimenomaisesti suunniteltu. Kaikenlainen muu käyttö on väärinkäyttöä ja siis vaarallista.

- Asennuksen suorittava pätevä henkilökunta on velvollinen opettamaan käyttäjälle miten laite toimii ja selostamaan tarpeelliset turvatoimet näyttäen ne käytännössä.

- Vain valmistaja tai valtuutettu huoltoliike ja pätevä henkilökunta saa tehdä koneelle toimenpiteitä, myös vian sattuessa, ja heidän tulee käyttää vain alkuperäisiä varaosia.

- Kytke laite aina irti sähkö- ja vesijohtoverkosta ennen huolto-, korjaus- tai puhdistustoimenpiteiden aloittamista.

- Konetta EI saa käyttää muu kuin koulutettu henkilökunta.

- Laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen toimintakyky on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan tai kun he ovat saaneet ohjeet laitteen turvallista käyttöä varten.

- Lapset eivät saa leikkiä laitteella.

- Lapset eivät saa tehdä käyttäjän puhdistus- tai kunnossapitotoimenpiteitä ilman valvontaa.

- Kone EI saa olla kytkettynä sähköverkkoon, kun sitä ei käytetä.

- Jos koneessa ei ole pistoketta tai muuta laitetta, joka kytkee täysin irti kaikki koskettimet, syöttöverkkoon tulee asentaa asennusmääräysten mukainen erotuskytkin.

- Jos virtajohto on vahingoittunut, vaarojen välttämiseksi sen saa vaihtaa vain valmistaja tai huoltopalvelu tai joka tapauksessa vastaavan pätevyyden omaava henkilö.

- Laitteessa oleva normin EC 60417 mukainen, symbolilla 5021 merkitty ruuvi on potentiaalintasausliitäntä.

- Älä KOSKAAN avaa konetta nopeasti, jos jakso ei ole päättynyt.

- Älä KOSKAAN käytä konetta ilman valmistajan asentamia suojuksia.

- Älä KOSKAAN käytä konetta sellaisten esineiden pesemiseen, joiden tyyppi, muoto, koko tai materiaali ei sovellu konepesuun tai jotka eivät ole täysin ehjiä.

- Älä KOSKAAN käytä laitetta tai sen osia portaana tai henkilöiden, esineiden tai eläinten alustana.

- Älä KOSKAAN laita liikaa painoa edestä avattavan koneen luukun päälle, se on mitoitettu kestämään ainoastaan täyden astiakorin painon.

- Älä KOSKAAN laita paljaita käsiä pesuliuokseen.

- Älä KOSKAAN kaada konetta asennuksen jälkeen.

- Jos huomaat toimintahäiriön tai nestevuodon, kytke laite heti irti sähköverkosta ja sulje veden syöttö.

- Älä sijoita astianpesukonetta lähelle lämmönlähteitä, joiden lämpötila on yli 50 °C.

- Älä KOSKAAN jätä astianpesukonetta alttiiksi ilmastotekijöille (sade, aurinko jne).

- Astianpesukonetta ei saa asentaa ulkotiloihin ilman sopivaa suojausta.

- Älä koskaan käynnistä ohjelmaa ilman ylivuotosuojaa altaassa, jos se kuuluu koneeseen.

- Älä koskaan vie koneen lähelle magneettisia esineitä.

- Älä käytä koneen yläosaa alustana.

- Asennusteknikon täytyy varmistaa maadoituksen toimivuus.

- Koekäytön jälkeen asennusteknikon täytyy antaa kirjallinen todistus oikeasta asennuksesta ja koekäytöstä kaikkien normien ja hyvän ammattikäytännön mukaisesti.

- ÄLÄ muuta koneen osien sijaintia tai peukaloi niitä. Tällaiset toimenpiteet voivat vaarantaa koneen turvallisuuden.

- Normin EN ISO 4871 mukainen äänenpainetaso:

• LpA Max = 55 dB Kpa = 2,5 dB työtason alle asennettavat mallit
• LpA Max = 65 dB Kpa = 2,5 dB kupumallit
• LpA Max = 76 dB Kpa = 1,5 dB patapesumallit

- Syöttöveden lämpötila enintään: 50 °C.

- Syöttöveden paine enintään: 4 bar (400 kPa).

- Laite on tarkoitettu liitettäväksi vesijohtoverkkoon pysyvästi.

- Laitetta ei saa puhdistaa vesisuihkulla tai höyryllä.

• Tyhjennyksen enimmäiskorkeus:

• Lattiatasolla ylivuotomalleissa.
- Enimmäiskorkeus 1 m tyhjennyspumppumalleissa.

1.1 Normaalit käyttöolosuhteet

Ympäristön lämpötila:

maks. 40 °C / min. 4 °C (keskimäärin 30 °C)

Korkeus: enintään 2000 metriä

Suhteellinen kosteus:

enintään 30 % lämpötilassa 40 °C / enintään 90 % lämpötilassa 20 °C °C

Luku 2 JOHDANTO

2.1 Varoituksia

Säilytä kaikki asiakirjat laitteen läheisyydessä. Anna ne teknikoiden ja laitteen käyttäjien luettaviksi ja säilytä ne aina hyvässä kunnossa turvallisessa paikassa. Pidä esillä kopioita usein tapahtuvaa käyttöä varten.

Käyttäjän täytyy lukea tämä käyttöopas ja ymmärtää ja oppia siinä olevat tiedot ennen minkää toimenpiteen tekemistä koneelle.

Laite on tarkoitettu ainoastaan ammattimaiseen yhteisön astioiden pesemiseen, sen asennus, käyttö ja huolto on aina annettava koulutetun henkilökunnan tehtäväksi ja näissä tehtävissä on noudatettava laitteen valmistajan ohjeita.

2.2 Takuu

Valmistaja ei vastaa annettujen ohjeiden noudattamisen laiminlyömisestä tai koneen väärästä käytöstä omaisuudelle tai henkilöille aiheutuvista vahingoista eivätkä ne kuulu takuun piiriin.

Liitteenä olevissa asiakirjoissa annettujen ohjeiden noudattamatta jättäminen voi vaarantaa laitteen turvallisuuden ja johtaa takuun välittömään raukeamiseen.

Valtuuttamattomien teknikoiden tekemät asennukset ja korjaukset tai muiden kuin alkuperäisten varaosien käyttäminen saa takuun välittömästi raukeamaan.

2.3 Varastointi

Kuljetus ja varastointi: -10 °C ... 55 °C, huippu 70 °C (enintään 24 tuntia).

Koneen virheettömän toiminnan kannalta on ratkaisevan tärkeää, että se on asennettu oikein. Joitain koneen asennuksen vaatimia tietoja löytyy arvokilvestä, joka on koneen oikealla sivulla ja joka näkyy myös tämän käyttöoppaan kannessa.

Asennuksen saa tehdä ainoastaan pätevä, valtuutettu teknikko.

3.1 Pakkauksen purkaminen

Tarkista, että pakkaus on ehjä. Jos havaitset vaurioita pakkauksessa, kirjaa ne lähetysluetteloon. Varmista pakkauksen purkamisen jälkeen, että laite on ehjä. Jos kone on vaurioitunut, ilmoita asiasta heti jälleenmyyjälle ja kuljetuksesta huolehtineelle yritykselle faksilla tai kirjatulla kirjeellä. Jos vauriot ovat luonteeltaan sellaisia, että ne voivat vaarantaa koneen turvallisuuden, älä asenna äläkä käytä konetta ennen kuin pätevä teknikko on korjannut sen.

Pakkauksen osia (muovipusseja, styroksia, nauloja jne. ...) ei saa jättää lasten tai kotie ulottuville, koska ne voivat olla vaarallisia.

3.2 Paikalleen asettaminen

• Varmista, että asennuspaikassa ei ole esineitä tai materiaaleja, joita koneesta käytön aikana mahdollisesti tuleva vesihöyry voi vahingoittaa, tai että tällaiset esineet tai materiaalit on asianmukaisesti suojattu.
• Ennen astianpesukoneen sijoittamista paikalleen valmistele tilaan järjestelmät sähkönsyöttöä sekä vedenottoa ja -poistoa varten.
• Jos yksiseinäinen kone asennetaan kalusteeseen, jätä ainakin 10 mm tilaa koneen seinien ja vierellä olevien pintojen väliin.
• Lattia tai asennuspohja täytyy mitoittaa ottaen huomioon astianpesukoneen kokonaispainon.
• Vakauden takaamiseksi kone täytyy asentaa ja tasapainottaa neljän jalan avulla.
• Tämä laite soveltuu vain kiinteään liitäntään, muunlaisista asennuksista täytyy sopia valmistajan kanssa ja niiden on oltava valmistajan hyväksymiä.
• Irrota pinnasta suojakalvo ennen astianpesukoneen käyttämistä.

3.3 Sähköliitäntä

• Järjestelmässä täytyy olla moninapainen pääkatkaisin, joka katkaisee kaikki kontaktit, myös nollajohtimen kontaktin, ja jonka avoimien kontaktien väli on vähintään 3 mm ja joka on lämpömagneettisesti laukeava tai liitetty sulakkeisiin, jotka on mitoitettu tai säädetty koneen arvokilvessä näkyvän tehon mukaisesti.
• Pääkatkaisimen täytyy olla sähkölinjassa asennuspaikan lähellä ja sen täytyy toimia vain yhtä laitetta kohden kerrallaan.
• Sähköverkon jännitteen ja taajuuden täytyy vastata arvokilven tietoja.
• Käyttäjän ja laitteiston turvallisuus vaatii tehokkaan, voimassa olevien normien mukaisen maadoitusjärjestelmän.

- Tämä kone vastaa sertifiointia EN/IEC 61000-3-11, jos järjestelmän impedanssi Z_sys on pienempi tai yhtä suuri kuin Z_max käyttäjän syöttöjärjestelmän ja julkisen järjestelmän liittymäköhdassa. Laitteiston asentajan tai käyttäjän vastuulla on varmistaa, että laitteisto liitetään vain syöttöön, jonka impedanssi Z_sys on pienempi tai yhtä suuri kuin Z_max .

	Z_max
Patapesukone	0,21 Ω
Kupu	0,24 Ω
Työtason alle asennettava	0,41 Ω

- Virtajohto, vain tyyppiä H07RN-F, virransiirtokyky siirrettävässä käytössä lämpötilassa 60 °C johtimessa:

Kolmivaihekone

-5x2,5 mm² arvoon 20 A asti
-5x4 mm² arvoon 30 A asti
-5x6 mm² arvoon 38 A asti
-5x10 mm ^2 arvoon 54 A asti

Yksivaihekoneet

-3x1,5 mm² arvoon 16 A asti
-3x2,5 mm² arvoon 25 A asti

• Ei saa olla kireällä tai puristuksissa normaalin toiminnan tai tavallisen huollon aikana.
• Laitteisto täytyy myös liittää potentiaalintasausjärjestelmään, jonka liitäntä tehdään normin IEC 60417 mukaisella symbolilla 5021 merkityllä ruuvilla.
• Potentiaalintasausjohtimen poikkileikkauksen tulee olla 10 mm ^2 .
• Noudata sähkökaaviossa näkyviä polariteetteja.
• Lisätietoja sähkökaaviossa.

Jakorasioiden, adapterien ja sellaisten johtojen, joiden tyyppi ja poikkileikkaus eivät ole oikeita, tai sellaisten jatkojohtojen, jotka eivät vastaa sähköjärjestelmiä koskevia voimassa olevia normeja, käyttäminen on kielletty.

3.4 Vesiliitäntä

Laite täytyy liittää vesijohtoverkkoon taipuisalla putkella. Vesijohtoverkon ja laitteen magneettiventtiilin välillä on oltava sulkuventtiili. Sulkuventtiilin on oltava lähellä laitetta.

• Veden syötön, lämpötilan ja paineen täytyy vastata koneen teknisten tietojen kilven arvoja.
• Varmista, että syötön virtaus ei ole alle 20 l/min.
• Jos veden kovuus on yli 14 °f (8 °dH), on suositeltavaa käyttää konetta, jossa on sisäinen vedenpehmennin. Jos veden kovuus on yli 35 °f (19,5 °dH), asenna ulkopuolinen vedenpehmennin ennen magneettiventtiiliä.
• Koneet, joissa ei ole vedenpehmennintä: jos veden kovuus on yli 14 °f (8 °dH), asenna ulkopuolinen vedenpehmennin ennen magneettiventtiiliä.
• Jos veden johtavuus on korkea ja siihen jää paljon mineraalien jäänteitä, on suositeltavaa asentaa demineralisointijärjestelmä.

FI

ALKUPERÄISET OHJEET

• Jos koneessa aiotaan käyttää vettä, josta on poistettu suola tai jossa on paljon natriumkloridia, on tehtävä erikoistilaus, koska tällaiset koneet vaativat erikoismateriaaleja rakenteensa vuoksi.
• Älä käytä demineralisoitua vettä koneissa, joissa on lämmön talteenottolaite ja kuparinen talteenottopatteri. Pyydä näissä tapauksissa malli, jonka patterien putket ovat ruostumatonta terästä.

3.5 Poistoliitäntä

• Poistokanavassa täytyy olla vapaa hajulukolla varustettu lattiakaivo, jonka mitta sopii koneen mukana toimitettuun poistoputkeen. Putken täytyy yltää lattiakaivoon ilman että se on kireällä, puristuksissa, mutkalla, painon alla tai muuten estynyt.
• Allas tyhjentyy painovoiman avulla, joten poiston on oltava koneen pohjan alapuolella.

Max. 1 m

Tyhjennyspumpulla varustettu (saatavissa pyynnöstä)

• Mikäli poistokohta ei ole koneen pohjan alapuolella, on mahdollista käyttää tyhjennyspumpulla varustettua mallia (saatavissa pyynnöstä).
• Tällöin poistokohdan enimmäiskorkeus on 1 m.
• Tarkista aina, että poistojärjestelmä toimii oikein ja ettei se ole tukossa.
• Muunlaisista asennusratkaisuista on ennalta sovittava koneen valmistajan kanssa, jonka täytyy hyväksyä muutokset.

3.6 Huuhtelukirkaste ja pesuaine

• Huuhteluaineen ja pesuaineen annostelee koneeseen vakiovarusteena asennettu annostelija, jos se kuuluu malliin.
• Annoksen määrittää asennusteknikko veden kovuuden mukaan. Teknikko myös säätää annostelijat.
• Ennen säätämistä syöttöletkut on täytettävä oikealla tuotteella.
• Säätö tehdään vastaavilla säätöruuveilla tai suoraan käyttöpaneelilta, mallista riippuen.
• Säiliössä olevan nesteen tason on oltava riittävä. Se ei koskaan saa laskea liian alas, eikä nesteeseen saa lisätä syövyttäviä tai epäpuhtaita aineita.

Älä KOSKAAN käytä KLOORI- tai HYPOKLORIITTI-pohjaisia pesuaineita.

On aina suositeltavaa asentaa automaattinen pesuaineen annostelija.

Luku 4 KONEEN KÄYTTÖ

4.1 Käyttöliittymä

Painikkeet* Värit		ja toimintatilat
1 VIRTAPAINIKE Valkoinen
2	KÄYNNISTYSPAI-NIKE	KELTAINENKone ei ole valmis	VIHREÄKone valmis	SININENOhjelma aktiivinen	PUNAINENVika

* Tämä viittaa kohtiin (kuva 1) ja (kuva 2).

Tietojen ja varoitusten symbolit*
	Yleinen varoitus. Napauta kuvaketta, niin saat varoituksen esiin.		Tauko
	Suola puuttuu		WiFi-yhteys muodostettu. Ei aktiivinen, jos ylivedetty.
	Pesuaine puuttuu Täytä kori
	Huuhtelukirkaste puuttuu Veden täyttö
	Huoltopyyntö. Napauta kuvaketta, niin saat pyynnön esiin.		Vika. Napauta kuvaketta, niin saat näkyviin vian tyypin.
[kzzzs]	Automaattinen käynnistys. Ei aktiivinen, jos ylivedetty.		Näytönesto aktiivinen tai passiivinen.

Tämä viittaa kohtaan (kuva 2 ).

Toiminnan kuvakkeet
			END
Pesu	Tyhjennys	Huuhtelu	Jakson päättyminen

4.2 Toimintaan kytkentä

Katso kohtaa (kuva 3 ).

• Kytke virta pääkytkimellä.
• Avaa yleinen vesihana.
• NÄYTTÖÖN tulevat astianpesukoneen ohjelmiston tiedot. Tarkastuksen jälkeen NÄYTTÖ sammuu.
• VIRTAPAINIKE (1) palaa vähäisellä kirkkaudella osoittaen, että kone on valmiustilassa.

NÄYTTÖ on varustettu turvalukituksella, joka aktivoituu 60 sekunnin jälkeen. Sen avaamiseksi on painettava ja

vedettävä sormella lukon kuvaketta suljetusta asennosta avattuun asentoon.

• Tarkista, että pesuvarret ja suodattimet ovat oikein paikoillaan.
• Tarkista pesu- ja huuhteluaineen taso säiliöissä.
• Avaa NÄYTÖN lukitus, jos tarpeen, vetämällä lukon kuvaketta suljetusta asennosta avattuun asentoon.
• Käynnistä kone pitämällä VIRTAPAINIKETTA (1) painettuna. Painikkeen kirkkaus lisääntyy.

FI

ALKUPERÄISET OHJEET

• NÄYTTÖÖN ilmestyy useita tietoja, kuten asetettu ohjelma, altaan ja boilerin lämpötilat ja koneen toimintatila.
• Vihreinä palavat merkinnät Boiler ja Tank ja KÄYNNISTYSPAINIKE (2) osoittavat, että astianpesukone on käyttövalmis.
• Viimeksi asetettu ohjelma on valittuna aina, kun laite käynnistetään uudelleen.

4.3 Ohjelmien valitseminen

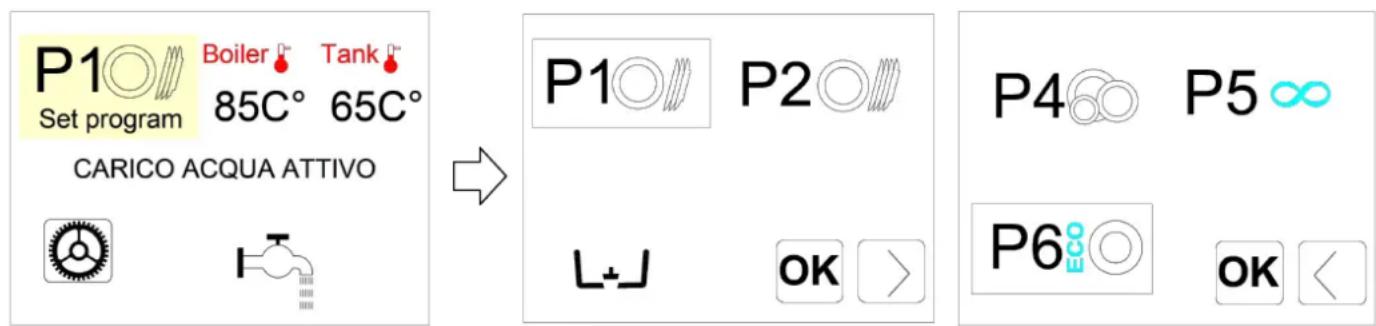

- Ohjelmavalikko avataan painamalla näytöstä SET PROGRAM -kuvaketta:

P1○ Boiler Tank Set program 85°C° 65°C° CARICO ACQUA ATTIVO P1○ P2○ L+J OK > P4○ P5∞ P6○OK <

• Valikossa on 5 valmiiksi asetettua ohjelmaa, joista voidaan valita, sekä tyhjennysohjelma.
• Voit siirtyä valikon kahden ikkunan välillä käyttämällä alaoikealla olevaa nuolta.
• Valitse haluamasi ohjelma ja vahvista valintasi OK-painikkeella. Aktiivinen ohjelma on juuri valittu ohjelma.

4.4 Ohjelmavalikon muokkaaminen yksilöllisesti

Ohjelmavalikkoa voidaan muokata yksilöllisesti vaihtamalla yhden tai useamman ohjelman valitsemalla niitä käytettävissä olevista ohjelmista.

• Avaa ohjelmavalikko kuten on ohjeistettu kappaleessa 4.3 Ohjelmien valitseminen.
• Pidä painettuna ohjelmaa, jonka haluat vaihtaa, niin näyttöön avautuu muokkausvalikko.
• Tästä valikosta voit valita ja vaihtaa koko OHJELMASARJAN tai vain yhden ohjelman.

4.4.1 OHJELMASARJA

Tästä kohdasta voit valita esimääriteltyjen ohjelmien SARJASTA haluamasi ohjelman riippuen haluamastasi toiminnosta.

• Voit siirtyä valikon ikkunoiden välillä käyttämällä alaoikealla olevaa nuolta.
• Valitse SARJA, jota haluat käyttää, ja vahvista valintasi OK-painikkeella, niin pääset takaisin perusvalikkoon.
• Valittu ohjelmien SARJA on nyt aktivoituna oleva ohjelmasarja.

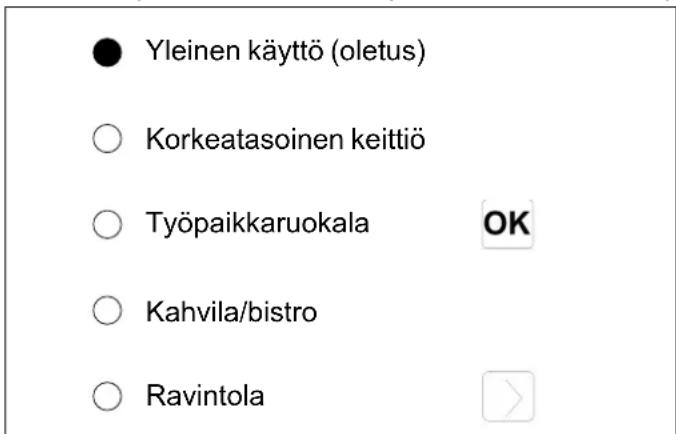

● Yleinen käyttö (oletus) ○ Korkeatasoinen keittiö ○ Työpaikkaruokala OK ○ Kahvila/bistro ○ Ravintola >

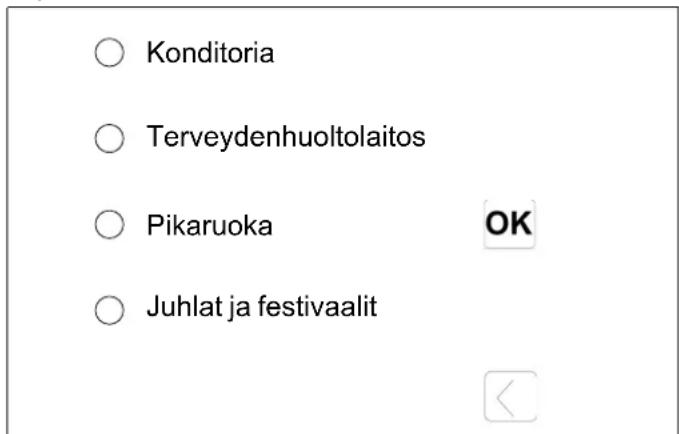

○ Konditoria ○ Terveydenhuoltolaitos ○ Pikaruoka ○ Juhlat ja festivaalit OK

4.4.2 OHJELMA

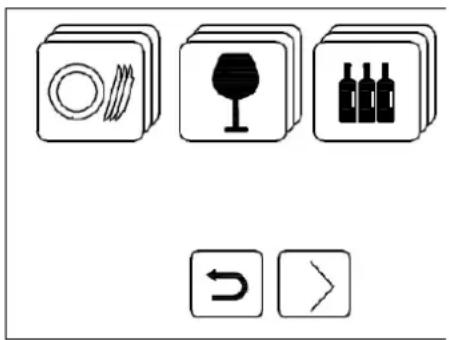

Tästä on mahdollista valita ja vaihtaa valikon ohjelmia yksittäin riippuen kulloisestakin tarpeesta.

• Siirry ikkunoiden väillä nuolilla ja tuo näyttöön ohjelmaryhmiä astioiden tyypistä riippuen.
• Kun haluat palata lähtöikkunaan, paina VAHVISTUSPAINIKETTA.
• Paina haluamaasi kuvaketta, kun haluat tuoda esiin vastaavan ohjelmaluettelon.

• Paina sen ohjelman kuvaketta, jonka haluat asettaa, ja vahvista valintasi OK-painikkeella.
• Valitsemasi ohjelmasta tulee nyt osa esiasetettujen ohjelmien sarjaa.

LAUTASET
		P1 VAKIO	P2 TAVALLI-NEN	P3 TEHOPE-SU	P4 HELLÄVA-RAINEN	P5 JATKUVA	P6 EKO
LASIT
		G1 TEHOPESU	G2 VAKIO	G3 HELLÄVA-RAINEN	G4 JÄÄTELÖ
PULLOT
		B1 HUUHTELU	B2 PESU	B3 TEHOPE-SU
SANITEETTITARVIKKEET		71c	A030	A060	A030C
		P71C	PA030 SANI A0=30	PA060 SANI A0=60	PA0300 SANI A0=300
KATTILAT
		Pt1 VAKIO	Pt2 TEHOPE-SU	Pt3 PITKÄ
ATERIMET
		S1 VAKIO	S2 TEHOPE-SU

Pp1 LASIT Pp2 LAUTASET

C1 VAKIO C2 BISTRO TEHOPE-SU

4.4.3 Tyhjennysohjelmien muokkaaminen

P1

P2

Tyhjennysohjelmaa voidaan muokata yksilöllisesti. Oletusasetuksena olevan ohjelman voi vaihtaa johonkin käytettävissä olevista ohjelmista.

• Avaa ohjelmavalikko kuten on ohjeistettu kappaleessa 4.3 Ohjelmien valitseminen.
• Avaa käytettävissä olevien tyhjennysohjelmien luettelo pitämällä painettuna tyhjennyskuvaketta.
• Valitse haluamasi ohjelma ja vahvista valintasi OK-painikkeella.
• Valitsemasi ohjelmasta tulee nyt osa esiasetettujen ohjelmien sarjaa.

4.5 Korin valmistelu

Katso kohtaa (kuva 4) ja noudata koneen moitteettoman toiminnan takaamiseksi seuraavia sääntöjä:

• Käytä sopivaa koria. Älä täytä koria liian täyteen äläkä aseta astioita päällekkäin.
• Huuhtele astiat ja poista siten suurikokoiset ruokajäämät.
• Aseta tyhjät astiat koriin avoin puoli alaspäin.
• Aseta lautaset yms. koriin kallelleen niin, että sisäpuoli on ylöspäin.
• Aseta eri ruokailuvälineet niiden koriin niin, että kahva on alaspäin.
• Älä pane hopeisia ruokailuvälineitä samaan koriin ruostumattomasta teräksestä valmistettujen ruokailuvälineiden kanssa. Hopea tummuu ja teräs voi syöpyä.
• Pese astiat heti käytön jälkeen. Näin vältät lian kuivumisen ja tarttumisen astioihin.
• Pese ainoastaan ehjiä ja konepesun kestäviä astioita.

4.6 Jakson käynnistäminen

Katso kohtaa (kuva 5 ).

• Käynnistä ohjelma painamalla KÄYNNISTYSPAINIKETTA (2). NÄYTÖSSÄ näkyvä painike muuttuu siniseksi ja näkyviin tulevat tiedot jaksosta.
• Jakson päättyessä näkyviin tulee merkintä END, ja KÄYNNISTYSPAINIKE (2) muuttuu vihreäksi.
• Nopeaa kuivumista varten ota kori koneesta jakson päätyttyä.
• Jakson lopettamiseksi ennen sen päättymistä paina uudelleen KÄYNNISTYSPAINIKETTA (2).

4.7 Jakson automaattinen käynnistäminen

Katso kohtaa (kuva 6 ).

Tämän toiminnon avulla voit käynnistää jakson yksinkertaisesti sulkemalla luukun (tai kuvun) eikä mitään painiketta tarvitse painaa. Aktivoi toiminto seuraavalla tavalla:

Näytössä oleva A osoittaa, että toiminto on aktiivinen.

• Ellei toiminto ole käytössä oletusarvona, se täytyy aktivoida asetusvalikosta.
• Toiminto poistetaan käytöstä painamalla muutaman sekunnin ajan painiketta KÄYNNISTYSPAINIKETTA (4) luukku auki.

Käytöstä poistaminen pysyy aktiivisena vain yhden pesujakson ajan.

Huomaa Kupumalleissa automaattinen käynnistys aktivoituu itsestään ensimmäisen jakson jälkeer seuraavat jaksot käynnistyvät siis automaattisesti kun kupu suljetaan. Tämän tilan osoittaa näyt merkintä A.

4.8 Koneen sammuttaminen

- Koneen sammuttamiseksi paina NÄYTÖSSÄ olevaa VIRTAPAINIKETTA (1). Näkyviin tulevat päivämäärä ja kellonaika noin 60 sekunniksi, jonka jälkeen lukitus aktivoituu.

Huomaa Mikäli kone jää käynnistettyyn tilaan yli tunniksi luukku auki, se sammu automaattisesti.

4.9 Koneen tyhjentäminen

• Voit valita tyhjennys- ja puhdistusjakson, kuten on ohjeistettu kappaleessa 4.4.3 Tyhjennysohjelmien muokkaaminen.
• Avaa ohjelmavalikko, kuten on esitetty kappaleessa 4.3 Ohjelmien valitseminen. Valitse tyhjennys ja vahvista OK-painikkeella.
• Käynnistä ohjelma painamalla KÄYNNISTYSPAINIKETTA (2).
• Jakson päätyttyä kone sammuu.

4.10 Hartsien regenerointi (\*lisävaruste)

Koneissa, jotka on varustettu vedenpehmentimellä, hartsien regenerointijakso aktivoituu automaattisesti veden kovuusasetuksen perusteella. Tällöin pesuohjelma saattaa pidentyä.

Huomaa Älä sammuta konetta, jos regenerointijakso on käynnissä.

Kun vedenpehmentimellä varustetussa koneessa näyttöön tulee kuvake SUOLA PUUTTUU, säiliöön täytyy lisätä suolaa. Toimi seuraavalla tavalla:

• Ota kori koneesta.
• Poista suodatinyksikkö (kuva 7 ).
• Ruuvaa auki suolasäiliön korkki (kuva 8 ).
• Kaada säiliöön toimitetun suppilon avulla noin 700 g regenerointisuolaa (ilman lisääaineita olevaa ruokasuolaa, jonka rakeiden läpimitta on noin 1 - 2 mm).
• Sulje säiliö kunnolla.
• Ilmoitus SUOLA PUUTTUU katoaa muutaman minuutin kuluttua.

4.11 Ulkopuolisella vedenpehmentimellä varustetut koneet

Ulkopuolisella vedenpehmentimellä varustetuissa koneissa esiasetettujen jaksojen päätymisen jälkeen näyttöön tulee ilmoitus SERVICE osoittaen, että ulkopuolinen vedenpehmennin vaatii hartsien regenerointia.

Ilmoituksen voi kuitata valikosta 12.

4.12 Käytön päättäminen

• Päivän päättyessä tyhjennä kone aina kuten kuvataan kappaleessa 4.9 Koneen tyhjentäminen.
• Katkaise sähkönsyöttö pääkatkaisimella ja sulje ulkopuolinen vesihana.
• Tee säännöllinen huolto ja puhdista kone kuten kuvataan kappaleessa Luku 5 HUOLTO.
• Jätä astianpesukoneen luukku raolleen, jos mahdollista, jotta sen sisälle ei muodostu pahaa hajua.

Luku 5 HUOLTO

5.1 Yleiset säännöt

Ennen minkään huoltotoimenpiteen tekemistä tyhjennä kaikki vesi, katkaise virta ja sulje ulkopuolinen vesihana.

Älä käytä paineistettuja vesisuihkuja, koska ne voivat vahingoittaa sähköjärjestelmää. Pese ulkopinnat niiden ollessa kylmiä käyttäen erityisesti teräkselle tarkoitettuja tuotteita.

Jos jään muodostuminen on mahdollista, tyhjennä vesi säiliöstä ja pesupumpusta.

5.2 Puhdistus

Koneen tehon takaamiseksi alla kuvatut huoltotoimenpiteet täytyy tehdä säännöllisesti. On suositeltavaa tehdä sterilointi säännöllisesti sopivilla, syövyttämättömillä, kaupoista saatavilla tuotteilla.

5.3 Suodatinyksikön puhdistus

Tee toimenpide päivän päättyessä tai kun huomaat suodattimissa likajäänteitä:

1. Poista korit ja puhdista ne.
2. Tyhjennä allas kappaleen 4.9 Koneen tyhjentäminen ohjeiden mukaisesti.
3. Irrota kaikki astianpesukoneen suodattimet ja puhdista ne huolellisesti.
4. Puhdista teräsallas, mutta älä käytä hankaavia tuotteita tai esineitä.
5. Kun kuvatut toimenpiteet on tehty, laita kaikki osat oikein paikoilleen.

5.4 Varsien puhdistus

Pesu- ja huuhteluvarret on helppo irrottaa suuttimien säännöllistä puhdistusta varten tukkeutumisen ja/tai kerrostumien välttämiseksi.

Toimi seuraavalla tavalla:

• Irrota varret ruuvaamalla auki niiden kiinnityslaippa tai irrottamalla pikakiinnitys.
• Pese kaikki osat juoksevassa vedessä, puhdista suuttimet huolellisesti käyttäen tarvittaessa hammastikkua tai pientä teräasetta.
• Puhdista varsien pyörintätapit koneen sisällä sekä pesu- ja huuhteluveden ulostuloalue.
• Aseta varret paikoilleen ja tarkista, että ne pyörivät esteettä.

5.5 Annostelijat

Astianpesukoneen ja pesun tehokkuuden takaamiseksi on välttämätöntä vaihtaa säännöllisesti pesuaineen ja huuhtelukirkasteen annostelijoiden sisäiset putket.

Putkien käyttöikä saattaa vaihdella riippuen käytössä olevista kemikaaleista.

On suositeltavaa tarkistaa säännöllisin väliajoin putkien kunto ja suunnitella niiden vaihto siten, että se tapahtuu vähintään kerran vuodessa.

Koneessa on vianmääritysjärjestelmä, joka pystyy havaitsemaan ja ilmoittamaan eri toimintahäiriöistä.

Vika		Kuvaus ja mahdolliset korjaukset
Er01		Huuhtelua ei ole tehty. Astioiden huuhtelua ei ole tehty oikein. Tarkista, että huuhtelusuuttimet ovat puhtaat.
Er02		Vettä ei ole poistettu. Veden poistoa ei tapahdu tai se tapahtuu virheellisesti. Tarkista, ettei poistoputki ole taittunut tai puristuksissa ja että hajulukko tai suodattimet eivät ole tukossa. Ylivuotosuojalla varustetuissa koneissa poista se ennen poistojakson käynnistämistä.
Er03		Huuhtelulämpötilan palautuksen häiriö. Lämmittimen lämpötilan palautuminen ei ole tapahtunut määriteltyjen aikarajojen sisällä pesujakson aikana. Sammuta kone, käynnistä se uudelleen ja suorita uusi pesujakso.
SAFE	Er04	Altaan veden täytön häiriö. Tarkista, että vesiliitännät on tehty oikein ja että vesihana on auki. Tarkista, että koneessa on ylivuotosuoja, mikäli se kuuluu koneeseen. Sammuta kone, käynnistä se uudelleen ja suorita uusi täyttöjakso.
Er05		Altaan lämpömittarin häiriö. (Anturi auki) Kone ei lue altaan lämpötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
Er06		Altaan lämpömittarin häiriö. (Anturin oikosulku) Kone ei lue altaan lämpötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
Er07		Lämmittimen lämpömittarin häiriö. (Anturi auki) Kone ei lue lämmittimen lämpötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
Er08		Lämmittimen lämpömittarin häiriö. (Anturin oikosulku) Kone ei lue lämmittimen lämpötila-arvoa. Sammuta kone ja käynnistä se uudelleen.
Er09		Lämmittimen täytön aikakatkaisu. Lämmitin ei ole täyttynyt. Huuhtelua ei voi suorittaa. Tarkista, että veden syöttöhana on auki. Sammuta kone, käynnistä se uudelleen ja suorita uusi jakso.
Er21		Riittämätön huuhtelu. Huuhtelua ei ole suoritettu riittävässä määrin. Tarkista, että huuhtelusuuttimet ovat puhtaat. Tämä vika ei estä koneen toimintaa.
Er22		Altaan lämpötilan palautuksen häiriö: Altaan lämpötilan palautuminen ei ole tapahtunut määriteltyjen aikarajojen sisällä pesujakson aikana. Sammuta kone, käynnistä se uudelleen ja suorita uusi pesujakso.
Er25		Suorita ulkoinen puhdistus: Ulkoisille vedenkäsittelylaitteille asetettu litramäärä on saavutettu. Virhe ei estä astianpesukoneen käyttöä. Viestin voi kuitata avaamalla valikon 12.
SAFE	ErSF	Sähkömekaaninen turvajärjestelmä: Lämmittimen ja altaan turvatermostaatit ovat lauenneet tai altaan turvapainekytkin on lauennut.
	ErSL	Täyttötason turvalaite: Altaan veden taso ei ole oikea.
	Erb	Liian korkea vedenlämmittimen lämpötila: Todennäköinen lämmitysreleen/-kontaktorin vika
	Ert	Liian korkea pesualtaan lämpötila: Todennäköinen lämmitysreleen/-kontaktorin vika
drt		Likainen suodatin: Altaan veden täyttötaso ei ole oikea, mikä johtuu likaisesta suodattimesta tai huonosti asennetusta ylivuotosuojasta.
ErSI		Tulon turvallisuuteen liittyvä vika: Peruuttamaton vika. Ota yhteys huoltoon.
Vika		Kuvaus ja mahdolliset korjaukset
Er98		Pehmokäynnistimen vika: Vika pehmokäynnistysjärjestelmässä. Ota yhteyttä huoltoon.
NO SALT		Suola puuttuu: Vedenpehmentimellä varustetuissa astianpesukoneissa tämä osoittaa suolan puuttumisen.Lisää suolaa.
NO DT		Pesuaine puuttuu: Lisää pesuainetta syöttölokeroon.
NO BL		Huuhtelukirkaste puuttuu: Lisää huuhtelukirkastetta syöttölokeroon.
SERV		Huoltopyyntö: Tämä on yleinen huoltopyyntö, jos sellainen on asetettuna.
REG ON		Regenerointi on käynnissä: vedenpehmentimen hartsien regenerointijakso on käynnissä.
REG REQ		Regenerointipyyntö: Regenerointi on käynnistettävä, ellei sitä ole asetettu automaattiseksi.
Er27		Virhe lämmittimen gradientissa: Vedenlämmittimen lämmitys ei toimi oikein.
Er28		Virhe altaan gradientissa: Altaan lämmitys ei toimi oikein.
Er99		Lisäpiirikortin vika: Kommunikointi lisäpiirikortin kanssa ei toimi oikein.
Er30		Vika automaattisessa avauksessa: Astianpesukoneissa, joissa on automaattinen kuvun avaus, avausjärjestelmä ei toimi oikein.Tarkasta, ettei mikään estä kuvun avautumista.Mikäli ongelma ei korjaudu, ota yhteys huoltoon.
Er31		Vika automaattisessa sulkeutumisessa: Astianpesukoneissa, joissa on automaattinen kuvun sulkeutuminen, sulkujärjestelmä ei toimi oikein.Tarkasta, ettei mikään estä kuvun sulkeutumista.Mikäli ongelma ei korjaudu, ota yhteys huoltoon.
Er33		Osmoosi vähäisellä paineella: Tarkista, että vesihana on auki.
Er34		Osmoosissa häviää vettä: Katkaise astianpesukoneen virran- ja vedensyöttö ja ota yhteyttä huoltoon.
Er35		Osmoosin sähkönjohtavuuden virhe: Järjestelmä ei toimi oikein. Ota yhteyttä huoltoon.
Er36		Osmoosisuodatin: Osmoosisuodatin on vaihdettava. Ota yhteyttä huoltoon.
Er37		Lämmittimen lämmityksen aikakatkaisu: Huuhteluveden lämmitysvastus ei toimi oikein. Ota yhteyttä huoltoon.
Er38		Altaan lämmityksen aikakatkaisu: Pesuveden lämmitysvastus ei toimi oikein. Ota yhteyttä huoltoon.
Er39		Viallinen lämmittimen painekytkin.
Er40		Viallinen altaan painekytkin.
Koneen sammuttaminen ja uudelleen käynnistäminen nollaa ilmoïtuksen. Jos ongelma toistuu ohjeiden noudattamisen jälkeen, ota yhteys valtuutettuun huoltoon.

Seuraavat asetukset saa tehdä vain pätevä teknikko.

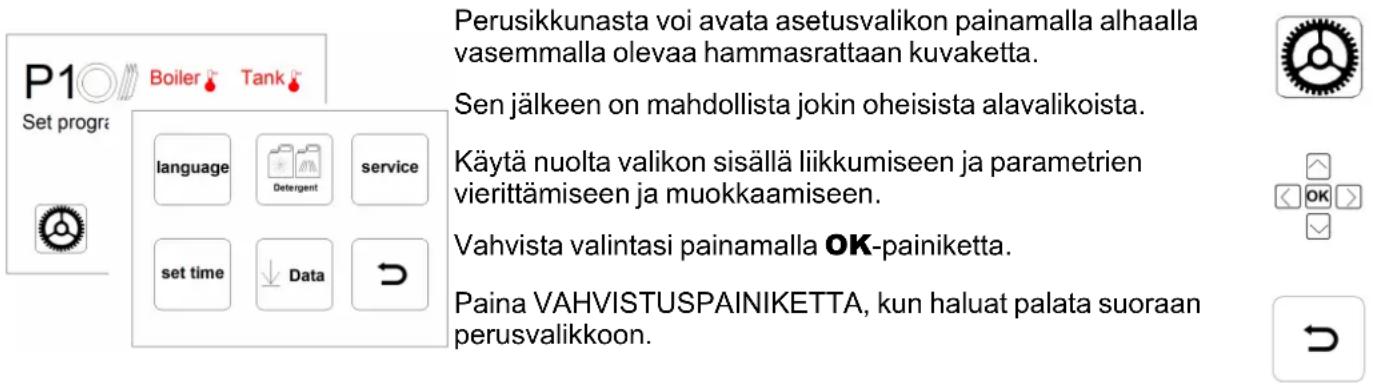

P1 Boiler Tank Set progr language Detergent service set time Data Perusikkunasta voi avata asetusvalikon painamalla alhaalla vasemmalla olevaa hammasrattaan kuvaketta. Sen jälkeen on mahdollista jokin oheisista alavalikoista. Käytä nuolta valikon sisällä liikkumiseen ja parametrien vierittämiseen ja muokkaamiseen. Vahvista valintasi painamalla OK-painiketta. Paina VAHVISTUSPAINIKETTA, kun haluat palata suoraan perusvalikkoon.

Language	Kielen asetus: Valittavissa on kolme kieltä. Paina haluamasi kielen ympyrää ja vahvista ja poistu painamalla RETURN.
Set time	Päivämäärän ja kellonajan asetus: Aseta kellonaika käyttämällä pystysuuntaisia nuolia ▲▼ ja siirry sitten seuraavaan valikkoon päivämäärän asettamista varten.
Detergent	Pesuaineen ja huuhtelukirkasteen säätö: pesuaineen ja huuhtelukirkasteen määrä on säädettävissä pystysuuntaisilla nuolilla ▲▼.
Data	Upload Menù: Paina painiketta USB-muistitikun liittämisen jälkeen NÄYTÖSTÄ puuttuvien ohjelmapäivitysten lataamiseksi.
	Data prog: Paina painiketta USB-muistitikun liittämisen jälkeen NÄYTÖN kaikkien ohjelmapäivitysten lataamiseksi.
	Download Menù: Paina painiketta USB-muistitikun liittämisen jälkeen suoritettujen ohjelmajaksojen luettelon lataamiseksi.
Valitsemalla SERVICE-valikon pääsee muihin alavalikoihin.
	Mem allarm	Hälytysmuisti: Painamalla painiketta näkyviin saadaan tapahtuneiden virheiden kronologinen luettelo.
	Info	Tiedot: Painamalla painiketta esiin saadaan astianpesukoneen asetusparametrit.
	Mem Prog	Ohjelmamuisti: Painamalla painiketta esiin saadaan suoritettujen ohjelmajaksojen luettelo ja vastaavat tulokset.
	Reset	Painamalla tätä painiketta voidaan palauttaa tehdasasetukset.
	Painamalla jakoavaimen kuvaketta saadaan esiin tekniikan valikko, jonka kautta voidaan tarkistaa ja muokata tiettyjä asetuksia.

	input outpt state	set menù key

Valikko 12: Valikon kautta voidaan muokata seuraavia parametreja:
Language	Kielen valinta.
Boiler Set	Lämmittimen lämpötilan säätäminen ohjelmia varten. Ympäristön ilmanpaineella toimivien vedenlämmittimien malleissa (huuhtelupumppu) on eri asetukset jokaista ohjelmaa varten (PR1 – PR2 – PR3).
Tank Set	Altaan lämpötilan säätäminen ohjelmia varten. Huuhtelupumpulla varustetuissa malleissa on eri asetukset jokaista ohjelmaa varten (PR1 – PR2 – PR3).
ThermoStop	Huuhtelulämpötila pidetään oikeana käyttämällä ThermoStop-toimintoa.
Energy Saving	Energy Saving -toiminnon avulla voidaan säästää energiaa koneen ollessa kytkettynä sähköverkkoon mutta ei käytössä.
Manual Detergent	Pesuaineen annostelijan manuaalinen käyttötapa.Kun valitaan asetus ON, syöttöputki täyttyy automaattisesti.Putken pituus on valmiiksi määritetty astianpesukoneen mallin mukaan.
Manual Rinse Aid	Huuhtelukirkasteen annostelijan manuaalinen käyttötapa.Kun valitaan asetus ON, syöttöputki täyttyy automaattisesti.Putken pituus on valmiiksi määritetty astianpesukoneen mallin mukaan.
Detergent Dose	Pesuaineen annosteluajan tai määrän (g/l) säätö mallin mukaan.
Rinse Aid Dose	Huuhtelukirkasteen annosteluajan tai määrän (g/l) säätö mallin mukaan.
Water Hardness Measure Unit	Veden kovuusyksikön asetus: F = ranskalaiset asteet, D = saksalaiset asteet.
Water Hardness	Tuloveden kovuuden asettaminen mitatun kovuuden mukaan koneissa, joissa on sisäinen vedenpehmennin. Valitse asetus seuraavan kappaleen sisältämän taulukon perusteella.
Manual Rinse Pump	Huuhtelupumpun manuaalinen käynnistys.
Manual Drain	Tyhjennyspumpun manuaalinen käynnistys.
Autostart Enable	Automaattisen käynnistyksen aktivointi.
Service Cycles Counter	Ohjelmajaksojen laskurin aktivointi, jolloin Service-huoltotoiminnon ilmoitukset aktivoituvat. Ilmoitukset voidaan kuitata valikon 12 asetuksista.
Water Service Set	Ulkoisen vedenkäsittelylaitteen litramäärän asetus, asetusarvo on 0–12000 litraa 200 litran välein.

Paina haluamasi parametrin asettamisen jälkeen OK-painiketta valintasi vahvistamiseksi ja valikosta poistumiseksi.

7.1 Veden kovuuden taulukko

Aseta syöttöveden kovuuden taso dH asetusvalikosta seuraavan taulukon mukaan:

Mitattu kovuus dH Mitattu kovuus dH
°fr dGH	n° °fr dGH n°
0 ÷ 20 0 ÷ 11	1 41 ÷ 45 23 ÷ 25 6
21 ÷ 25 12 ÷	14 2 46 ÷ 50 26 ÷ 28 7
26 ÷ 30 15 ÷	17 3 51 ÷ 55 29 ÷ 31 8
31 ÷ 35 17 ÷	20 4 56 ÷ 60 31 ÷ 34 9
36 ÷ 40 20 ÷	22 5

Näissä koneissa ei ole materiaaleja, joiden hävittäminen vaatii erityistoimenpiteitä.

Huomaa (Voimassa Euroopan Yhteisön maissa sekä maissa, joissa jätteet lajitellaan).

Tuotteessa tai sen asiakirjoissa oleva merkki osoittaa, että tuotetta ei saa hävittää kotitalousjätteiden mukana sen käyttöiän päätyttyä. Mahdollisten vääärän hävittämisen aiheuttamien ympäristö- ja terveyshaittojen välttämiseksi käyttäjän tulee erottaa tuote muista jätteistä ja kierrättää se vastuullisella tavalla materiaalien jatkuvan uudelleenkäytön tukemiseksi.

Ammattikäyttäjien on hyvä ottaa yhteys toimittajaan ja tarkistaa hankintasopimuksen ehdot.

Tätä tuotetta ei saa hävittää yhdessä muiden kaupallisten jätteiden kanssa.

Suoraan kierrätettävissä	Symbolit		Esine Materiaali %
			Metallilevy	Teräs
			Pahvipakkaus	PAP
			Puualusta ISPM15
			Muoviosat	PP, PP+FV
Yhdisteet		SER	Moottorit	Kokoonpanot
			Sähköosat
			Elektroniikkaosat
			Kumiosat EPDM

Luku 9 YMPÄRISTÖ

9.1 Ympäristöystävällinen käyttö

Astianpesukoneen vastuullinen päivittäinen käyttö voi auttaa suojelemaan ympäristöä pienten seikkojen avulla:

• Pese vain täysiä koreja.
• Sammuta astianpesukone, kun sitä ei aiota käyttää.
• Pidä kone suljettuna sen ollessa valmiustilassa.
• Käytä likaisuusasteelle sopivaa ohjelmaa.
• Syötä koneeseen lämmintä vettä, jos vesi lämmitetään kaasulla.
• Varmista, että kaikki poistokanavat vievät sopivaan viemärijärjestelmään.
• Älä ylitä suositeltuja pesuainemääriä.
