MANUAL DE USUARIO WF 914 A-10 SD W180C VALBERG

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le aseguran una utilización sencilla, un rendimiento fiable y una calidad incuestionable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Le damos la bienvenida a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

Índice

Descripción del aparato

Partes

Piezas suministradas

Especificaciones

Utilización del aparato

Instalación

Antes del primer ciclo de lavado

Preparación del lavado

Detergentes y aditivos

Funcionamiento

Limpieza y mantenimiento

Limpieza y mantenimiento

Guía de resolución de problemas

Transporte/entrega

A

Descripción del aparato

Partes

Encimera

Panel de control

Dispensador de detergente

Puerta

Tapa de acceso a la bomba

Patas ajustables

NOTA:

La disposición y el aspecto del panel de control dependerán del modelo.

Piezas suministradas

Paquete con artículos pequeños

Instrucciones de uso, manual de instalación, tarjeta de garantía (según el modelo)

A

Descripción del aparato

4 tapones de plástico

Manguera de entrada (dentro de la lavadora o ya instalada)

- Manguera de entrada de agua fría

Codo (dentro de la lavadora o ya instalado)

Tapa inferior

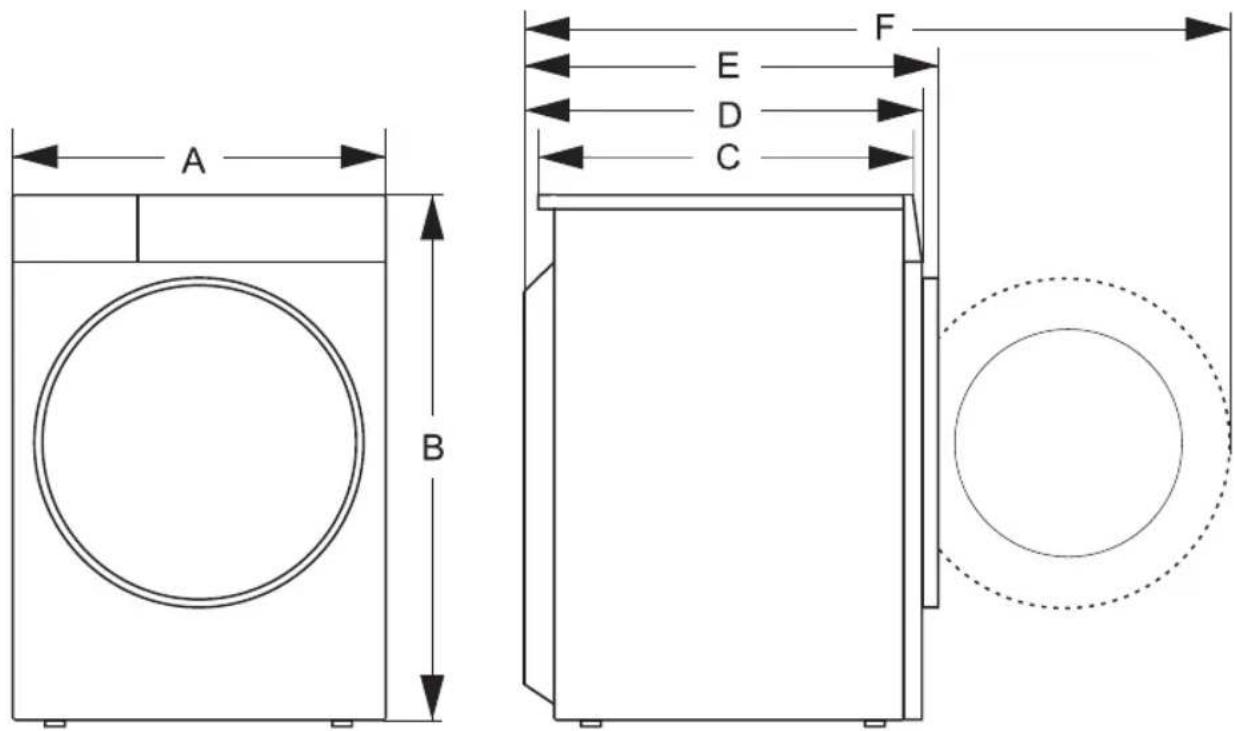

Especificaciones

Modelo: 10009856 - WF 914 A-10 SD W180C

Capacidad de lavado: 9 kg

Velocidad máx. de centrifugado: 1400 rpm

Peso neto: 63 kg

Voltaje nominal: 220-240V\~

Potencia de calentamiento: 1500 W

Utilización del aparato

Instalación

ANTES DE UTILIZAR LA LAVADORA

Retirada del embalaje e inspección

• Una vez desembalada, asegúrese de que la lavadora no presenta daños. En caso de duda, no utilice la lavadora. Póngase en contacto con el servicio posventa o con su distribuidor local.
• Compruebe la presencia de todos los accesorios y piezas suministradas.
• Mantenga los materiales de embalaje (bolsas de plástico, piezas de poliestireno, etc.) fuera del alcance de los niños, ya que son potencialmente peligrosos.

Retire los tornillos de transporte

Importante:

- Los tornillos de transporte que no se quiten pueden causar daños en el aparato.

1. Desenrosque todos los tornillos de transporte unos 30 mm con la llave en el sentido de la flecha (no los desenrosque del todo).

1. Empuje cuatro tornillos de transporte en dirección horizontal hacia dentro y afloje el perno de transporte.

1. Extraiga el perno de transporte junto con la pieza de goma y la pieza de plástico.

Utilización del aparato

1. Para garantizar la seguridad y reducir el ruido, debe instalar la cubierta del perno de transporte incluida con la unidad (consulte el anexo que acompaña a la unidad). Incline y coloque el perno de transporte en el orificio y presiónelo siguiendo la dirección indicada hasta que encaje.

Importante: Guarde los tornillos de transporte y la llave para futuros transportes del aparato, en cuyo caso vuelva a colocar los pernos de transporte en orden inverso.

Ajuste de las patas

El aparato debe instalarse sobre una suelo sólido y nivelado (si es necesario, utilice un nivel de burbuja). Si el aparato se va a instalar sobre un suelo de madera, distribuya el peso colocándolo sobre una plancha de madera contrachapada de 60x60 cm y al menos 3 cm de grosor y fijela al suelo. Si el suelo es irregular, ajuste las 4 patas de nivelación según sea necesario; no introduzca trozos de madera o similares debajo de las patas.

1. Afloje la contratuerca en el sentido de las agujas del reloj (consulte la flecha) con la llave.

1. Levante ligeramente la lavadora y ajuste la altura de la pata girándola.

B

Utilización del aparato

Importante: apriete la contratuerca girándola en sentido contrario a las agujas del reloj hacia la carcasa del aparato.

Para conseguir un funcionamiento más silencioso, se incluye una cubierta inferior con la unidad (solo se aplica a algunas de las lavadoras). Después de instalar la tapa en la parte inferior de la lavadora, el nivel de ruido se reducirá considerablemente. Pida consejo a un especialista antes de instalar la cubierta. En cualquier caso, se puede utilizar la lavadora sin la tapa inferior.

Conectar la manguera de entrada de agua

1. Si la manguera de entrada de agua no está ya instalada, debe enroscarse en el aparato. La manguera marcada en azul es solo para agua fría.

2. Enrosque a mano la manguera de entrada a la toma apretando la tuerca.

Atención:

• ¡No doble la manguera!
• El aparato no debe conectarse al grifo mezclador de un calentador de agua sin presión.
• Compruebe la estanqueidad de las conexiones abriendo completamente la toma de agua.
• Si la manguera es demasiado corta, sustitúyala por una manguera de longitud adecuada resistente a la presión (mín. 1000 kPa).
• Compruebe periódicamente que la manguera de entrada no se haya deteriorado ni tenga grietas y sustitúyala si es necesario.
• La lavadora puede conectarse sin válvula antirretorno.

B

Utilización del aparato

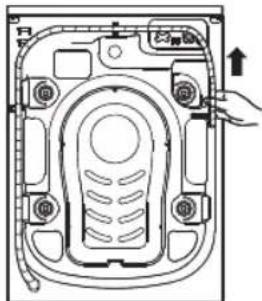

Conectar la manguera de desagüe

En caso de que la manguera de desagüe esté instalada como se muestra a continuación: 1. Suéltela solo del soporte derecho (ver flecha)

1. Conecte la manguera de desagüe al desagüe o engánchela al borde de un fregadero utilizando el codo. Coloque el codo E, si no está ya instalado, en el extremo de la manguera de desagüe.

• Asegúrese de que no haya dobleces en la manguera de desagüe.
• Sujete la manguera de modo que no pueda caerse. Después de la fase de lavado, la lavadora vaciará el agua caliente.
• Los lavamanos pequeños no son adecuados.
• Para hacer una prolongación, utilice una manguera del mismo tipo y sujete las conexiones con abrazaderas.
• Máx. longitud total de la manguera de desagüe: 2,50 m.

Antes del primer ciclo de lavado

Para eliminar el agua residual utilizada durante las pruebas por el fabricante, le recomendamos que realice un ciclo de lavado corto sin ropa.

1. Abra la toma de agua.
2. Cierre la puerta.
3. Ponga un poco de detergente (unos 30 ml) en el compartimento principal de lavado del dispensador de detergente.
4. Seleccione e inicie un programa corto.

Preparación del lavado

1. Separe la ropa por...

- Tipo de tejido / símbolo de la etiqueta de lavado Prendas de algodón, fibras mixtas, tejidos resistentes/sintéticos, lana, lavado a mano.

- Color Separe las prendas de color y blanco. Lave por separado las prendas nuevas de color.

- Carga Lave prendas de diferentes tamaños en la misma carga para mejorar la eficacia del lavado y la distribución en el tambor.

- Delicados Lave las prendas pequeñas (como medias de nailon, cinturones, etc.) y los objetos con varillas (como sujetadores) en una bolsa de tela o funda de almohada con cremallera. Quite siempre las anillas de las cortinas o lave las cortinas con las anillas dentro de una bolsa de algodón.

1. Vacíe todos los bolsillos

Las monedas, los imperdibles, etc. pueden estropear la colada, así como el tambor y la cuba del aparato.

1. Sujeciones

Cierre las cremalleras y abroche los botones o corchetes; los cinturones o cintas sueltos deben atarse.

Eliminación de manchas

La sangre, la leche, los huevos, etc. suelen eliminarse en la fase enzimática automática del programa.

- Para eliminar manchas de vino tinto, café, té, hierba, fruta, etc., añada un quitamanchas al compartimento de lavado principal del dispensador de detergente.

- Si es necesario, trate previamente las zonas muy sucias con un quitamanchas.

B

Utilización del aparato

Desteñido

• Utilice únicamente tintes aptos para lavadora.
• Siga las instrucciones del fabricante.

- Las piezas de plástico y goma de la lavadora pueden mancharse con los tintes.

Cargar la lavadora

1. Abra la puerta.
2. Cargue los artículos de uno en uno sin apretarlos en el tambor y sin llenarlo en exceso. Respete los tamaños de carga indicados en la guía de referencia rápida.

Nota: La sobrecarga de la lavadora provocará resultados de lavado insatisfactorios y arrugará la ropa.

1. Cierre la puerta.

Detergentes y aditivos

Utilice siempre detergente muy eficaz y con poca espuma en una lavadora de carga frontal. La elección del detergente depende de:

- El tipo de tejido (algodón, artículos resistentes/sintéticos, prendas delicadas, lana).

Nota: Utilice solo detergentes específicos para lavar lana.

• El color
  • La temperatura de lavado
• El grado y tipo de suciedad

Nota:

Cualquier residuo blanquecino en tejidos oscuros es causado por compuestos insolubles utilizados en los actuales detergentes en polvo sin fosfatos. Si esto ocurre, sacuda o cepille el tejido o utilice detergentes líquidos. Use únicamente detergentes y aditivos específicos para lavadoras domésticas. Cuando utilice desincrustantes, tintes o lejías para el prelavado, asegúrese de que son aptos para su uso en lavadoras domésticas. Los descalcificadores podrían contener productos que podrían estropear su lavadora. No utilice disolventes (como aguarrás, bencina). No lave tejidos que hayan sido tratados con disolventes o líquidos inflamables.

B

Utilización del aparato

Dosis

Siga las recomendaciones de dosificación que figuran en el envase del detergente. Dependen de:

• El grado y tipo de suciedad
• El tamaño de la colada

Siga las instrucciones del fabricante del detergente para una carga completa;

media carga: 3/4 de la cantidad utilizada para una carga completa;

carga mínima (alrededor de 1 kg): 1/2 de la cantidad utilizada para una carga completa;

- La dureza del agua en su zona (pida información a su compañía de aguas). El agua blanda requiere menos detergente que el agua dura.

Notas:

Un exceso de detergente puede provocar la formación excesiva de espuma, lo que reduce la eficacia del lavado. Si la lavadora detecta demasiada espuma, puede impedir el centrifugado. Una cantidad insuficiente de detergente puede hacer que la ropa se vuelva gris con el tiempo y también calcifica el sistema de calentamiento, el tambor y las mangueras.

Dónde poner el detergente y los aditivos

El cajetín del detergente tiene tres compartimentos (fig. A)

• Detergente para el prelavado

• Detergente para el lavado principal
• Quitamanchas
• Descalcificador (dureza del agua clase 4)

• Suavizante de telas
• Almidón líquido

Vierta los aditivos solo hasta la marca «Max».

Utilización del aparato

Notas:

• Mantenga los detergentes y aditivos en un lugar seguro y seco, fuera del alcance de los niños.
• Los detergentes líquidos pueden utilizarse para programas con prelavado. Sin embargo, en este caso debe usarse un detergente en polvo para el lavado principal.
• No utilice detergentes líquidos cuando active la función de inicio diferido (si está disponible en su lavadora).
• Para evitar problemas de dispensación al utilizar detergentes líquidos y en polvo muy concentrados, utilice la bola o bolsa especial para detergente suministrada con el detergente y colóquela directamente dentro del tambor.
• Cuando utilice desincrustantes, lejías o tintes, asegúrese de que son aptos para lavadoras. Los desincrustantes podrían contener compuestos que pueden dañar las piezas de su lavadora.
• No utilice disolventes (como aguarrás, bencina) en la lavadora.

B

Utilización del aparato

Funcionamiento

Esta lavadora está equipada con funciones de seguridad automáticas que detectan y diagnostican en una fase temprana y reaccionan en consecuencia.

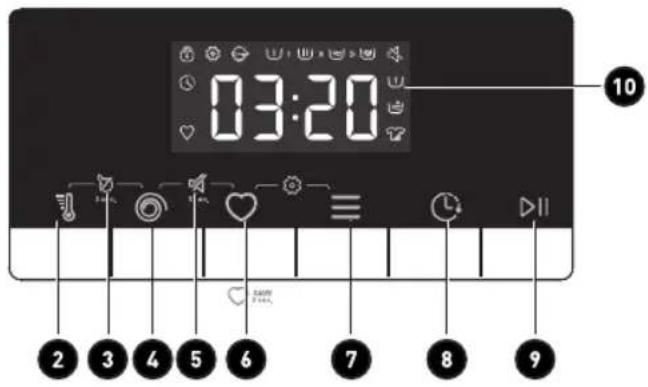

Panel de control

1 Selector de programa Botón Favorito
2 Botón Temperatura Botón Opción
3 Función Seguro infantil Botón Fin Diferido
4 Botón Centrifugado Botón Inicio/Pausa
5 Función Silenciar

6
7
3
9
10 Ventana de visualización de estado de programas y funciones

Programas

Programa Etiqueta		Material / Nivel de suciedad	Carga máxima de colada (kg)
		Temperatura de lavado seleccionada según las instrucciones de la etiqueta.
Algodón^11 ---, 20°C, 30°C, 40°C,60°C, 90°C		Algodón o lino muy o moderadamente sucio.Para prendas muy sucias, seleccione la función Prelavado.	9
Sintéticos---, 20°C, 30°C, 40°C,60°C		Tejidos sintéticos y de mezcla de algodón moderadamente sucios. 4,5
Vapor antialérgenos ^21 60°C		Es adecuado para tejidos resistentes a altas temperaturas y no desgastados y elimina alérgenos como polen,ácaros y parásitos gracias al vapor a alta temperatura.	2
Eco 40-60ECO ^42	— Ropa	de algodón normalmente sucia. 9
Lana---, 20°C, 30°C, 40°C		Lana lavable a máquina. (Consulte la etiqueta de lavado adherida a la prenda). 2
Vapor para el cuidado de la ropa de bebé ^12 40°C, 60°C, 90°C		Es apto para ropa de bebé y ropa interior, etc. y esteriliza y desinfecta mediante vapor a alta temperatura.	2
Lavado Oscuro---, 20°C, 30°C, 40°C,60°C	— Tejidos oscuros de algodón y tejidos oscuros de fácil limpieza		4
Rápido 15---, 20°C: 15 min.,30°C: 20 min.,40°C: 30 min.[si prefiere un lavado en profundidad en menor tiempo]		Algodón, tejidos mixtos. Artículos usados durante poco tiempo o recién comprados.	1
Mixto---, 20°C, 30°C, 40°C		Cargas mixtas de tejidos de algodón y sintéticos moderadamente sucios.	4,5
Ropa deportiva---, 20°C, 30°C, 40°C		Ropa deportiva y de tiempo libre confeccionada con tejidos de microfibra.	3,5
Plumón---, 20°C, 30°C, 40°C		Artículos lavables a máquina rellenos de fibras sintéticas, como almohadas, edredones y colchas; adecuadotambién para artículos rellenos de plumón.	2
20°C ^20	—	Este programa es adecuado para prendas de algodón con manchas ligeras ahorrando energía.	9
Limpieza del tambor90°C	—	Programa para eliminar la suciedad y los residuos bacterianos que pueden acumularse en la lavadora tras un periodo de uso, especialmente cuando se utilizan lavados a baja temperatura habitualmente.	—
Aclarar y centrifugar		Este programa tiene predeterminados dos aclarados y un centrifugado.	9
Centrifugado	— Seleccione la duración y velocidad del centrifugado manualmente.		9

*: Funciones opcionales
Sí : Detergente necesario
—: No se puede seleccionar
-- : Temperatura del agua fría
(1) Los programa de prueba de la eficacia del lavado son: Eco 40-60.
[2] Los programas Vapor antialérgenos y Vapor para el cuidado de la ropa de bebé son adecuados para esterilizar ropa que no destiña. Si el cristal de la puerta tiene una bruma de agua, no ponga la mano encima ni abra el dispensador para evitar quemaduras.

Compartimento de detergente Funciones del programa de lavado									Velocidad máxima de centrifugado (rpm)
Prelavado	Lavado principal	Suavizante	Fin Diferido	Prelavado	Aclarado extra	Intensivo	Centrifugado	Temperatura
*	Sí 1400	*	*	*	*	*	*	*
*	Sí 1400	*	*	*	*	*	*	*
*	Sí — 1400	*	*	*	*	*	*
— Sí — — — 1400		*	*				*
— Sí — — 600		*	*		*		*	*
*	Sí 1400	*	*	*	*	*	*	*
*	Sí	*	*	*	*	*	*	*	1400
— Sí — — 800		*	*		*		*	*
*	Sí 1400	*	*	*	*	*	*	*
*	Sí	*	*	*	*	*	*	*	800
—	Sí	*	*	— — 600	*		*	*
*	Sí — 1400	*	*	*	*	*	*
—	—	—	*	—	—	—	—	—	800
— —		*	* — — — 1400		*		*
— — — — — — — 1400			*				*

B

Utilización del aparato

Añadir detergente, cerrar la puerta y seleccionar el programa

Cargue la ropa que va a lavar en el tambor y cierre la puerta.

Añada el detergente en los compartimentos correspondientes al tipo de programa que vaya a seleccionar. Añada el detergente como se describe en la sección Detergente y aditivos.

1. Encienda la lavadora.

2. Gire el botón de selección de programa hasta el programa deseado, pasando por « » si la posición inicial del puntero no es « », para la puesta en marcha.

3. Seleccione la temperatura de lavado y la velocidad de centrifugado pulsando los botones de « 🍎 y « »

4. Pulse el botón « » para seleccionar funciones adicionales.

5. Después de iniciar el programa, en la ventana de visualización aparecerán la duración del programa (horas: minutos) y las opciones de funciones adicionales en secuencia.

Programa	Selección de temperatura de lavado	Lavandería y textil	Detergente recomendado
Lana --, 20, 30, 40°C Tejido de lana Detergente suave
20°C 20°C		Materiales sintéticos, ropa de color confeccionada con fibras de fácil cuidado.	Color o detergente suave sin blanqueadores ópticos.
Algodón, Eco 40-60, Lavado de prendas oscuras, Ropa deportiva, Plumíferos, Sintéticos, Mixto, Rápido 15'	--, 20, 30, 40, 60°C	Materiales sintéticos, ropa de color de algodón o lino.	Detergente colorante sin lejía ni blanqueantes ópticos.
Eco 40-60, Algodón, Lavado de prendas oscuras, Vapor para el cuidado de la ropa de bebé, Vapor antialérgenos	40, 60, 90°C	Prendas blancas de lino o algodón a prueba de ebullición	Detergente fuerte que contiene lejía y blanqueadores ópticos.

Selección de funciones adicionales

En modo de espera, pulse el botón «Opción» para seleccionar una función adicional para el programa actual. Seleccione solo una función con cada pulsación y el icono correspondiente parpadeará. Tras la puesta en marcha, no se puede modificar el programa.

Prelavado

• Seleccione la función de prelavado para mejorar los efectos del lavado y eliminar mejor las manchas. Esta función está indicada para ropa muy sucia.
• Antes del llenado, puede añadirse detergente líquido o en polvo en el cajetín de prelavado y hay que añadir detergente en polvo al compartimento de lavado principal.

B

Utilización del aparato

Aclarado extra

Al seleccionar la función de aclarado extra, el programa ejecuta el proceso de aclarado una vez más antes de utilizar el suavizante y el tiempo total del programa aumenta en consecuencia.

Intensivo

Esta función se puede seleccionar para prolongar el tiempo de lavado, reforzar sus efectos y eliminar mejor las manchas.

Aviso de entrada de agua

Si la toma de agua no está abierta o la presión del agua es demasiado baja, aparecerá en pantalla «F01» para dar la alarma.

Aviso de desagüe

Si el conducto está comprimido, el desagüe no será fluido. En caso de que no se vacíe por completo durante mucho tiempo, aparecerá en pantalla «F03» para dar la alarma.

Icono de bloqueo de puerta 🔒

Una vez iniciado el programa, se encenderá el icono de bloqueo de puerta y la puerta quedará bloqueada.

• Una vez finalizado el programa, el cierre de la puerta se desbloqueará automáticamente. Si durante una pausa se cumplen las condiciones mínimas de apertura de la puerta, el cierre de la puerta se desbloqueará y su indicador luminoso se apagará.
• Cuando la luz indicadora de bloqueo de puerta parpadea, la puerta no debe abrirse por la fuerza para evitar lesiones personales.

Función Fin Diferido

La función de Fin Diferido permite poner la lavadora cuando sea más interesante para el consumidor, como por ejemplo por la noche, cuando la electricidad es más barata.

• Solo en modo de espera se puede utilizar este botón para seleccionar la hora del programa.
• Una vez seleccionada esa función, el tiempo aumentará 1 hora cada vez que se pulse el botón. Antes programar el ciclo, si el tiempo del programa no se corresponde con un múltiplo entero de 1 h, se completará pulsando la tecla de programación por primera vez y después el tiempo aumentará 1 h cada vez que se pulse la tecla de programación. Si se selecciona la programación, antes de que se ejecute el programa se puede cancelar la programación actual girando el botón para seleccionar otros programas.
• El tiempo programado debe superar la duración del programa de lavado, ya que la hora programada es a la que finalizará el programa. Por ejemplo: si la duración del programa seleccionado es 02:28, la hora de programación seleccionada debe estar comprendida entre 03:00 y 24:00.
• Cuando el proceso de programación esté en marcha, estará encendido el icono de «hora programada». Cuando finalice el proceso de programación, se apagará el icono de «hora programada».

Favorito

Después de seleccionar el programa, configurar todos los ajustes y comenzar, mantenga pulsada la tecla Favorito durante 3 segundos para memorizar el programa seleccionado, la temperatura, la velocidad de rotación y el resto de configuraciones, y luego la luz del símbolo Favorito se encenderá. En caso de que el indicador luminoso de Favorito no se encienda,

B

Utilización del aparato

pulse brevemente la tecla Favorito, luego el programa cambiará al programa memorizado la última vez; y mientras tanto, la temperatura, la velocidad de rotación y el resto de parámetros cambiarán automáticamente a los memorizados la última vez.

En ese momento, si cambia el programa o pulsa otras teclas, en el panel aparecerá un nuevo programa con sus parámetros y la luz del símbolo Favorito se apagará.

Cuando el usuario lo utiliza por primera vez, si nunca ha mantenido pulsada la tecla Favorito para recopilar programas, puede pulsarla brevemente y entonces el programa de lino y algodón y su configuración predeterminada se memorizarán por defecto.

Función silenciar

Cuando la lavadora esté en modo de espera, pausa o funcionamiento, pulse los botones «💡 + ❤» durante 3 segundos y aparecerá en pantalla el icono de error de la función silenciar.

Se silenciarán todos los zumbidos excepto las alarmas.

Cuando la lavadora esté en modo silenciado, pulse los botones «» durante 3 segundos hasta que se apague el icono de error de la función silenciar. Se activarán todos los zumbidos.

Pesaje automático

Tras la puesta en marcha, aparece «----» en la lavadora, lo que indica que está pesando la carga automáticamente. La lavadora ajustará automáticamente la duración del programa (horas: minutos) en función del peso de la ropa.

Seguro infantil

Para aumentar la seguridad de los niños, esta lavadora está equipada con la función Seguro infantil.

Cuando se inicie el programa, pulse los botones «💡 + Ⓞ» durante 3 segundos. El icono de Seguro infantil se iluminará y quedará configurado el Seguro infantil. Repita la misma operación y se desactivará el Seguro infantil.

• Cuando el Seguro infantil esté activado, todos los botones de función estarán protegidos.
• Al apagar la lavadora girando el botón de selección de programas hasta «Off», se desactivará el seguro infantil.
• Una vez finalizado el programa, el seguro infantil se desactivará automáticamente.

Recordatorios de limpieza

• Esta función está activada por defecto. Cuando se haya ejecutado el programa durante 60 ciclos, la pantalla mostrará el recordatorio de limpieza «U01» (parpadeará durante 5 segundos) y el icono de limpieza «permanecerá encendido. En ese momento, el usuario podrá limpiar el filtro de la bomba de desagüe, la junta de la puerta, la pantalla de la válvula de entrada y el cajón de detergente, y ejecutar el programa «Limpieza del tambor» para completar la limpieza y descalcificación de la máquina.
• Si no desea realizar la limpieza en ese momento, presione el botón «♡» simultáneamente durante 1 segundo para cancelar este recordatorio de limpieza.
• Después de ejecutar el programa «Limpieza del tambor» o cancelar este recordatorio, el ciclo en ejecución se restablecerá a cero y el programa comenzará a contar de nuevo.
• Activar/desactivar permanentemente la función de recordatorio de limpieza de la máquina: cuando la máquina esté conectada al cable de alimentación y la perilla esté en cualquier programa, presione el botón «♡» mismo tiempo durante 7 segundos, la pantalla mostrará «UoF», lo que indicará que esta función está desactivada; realizando la misma operación, la pantalla mostrará «Uon», lo que indicará que esta función está activada.

Iniciar el programa

Una vez que haya seleccionado las opciones y puesto el detergente en el dispensador, abra la toma de agua y pulse el botón «▶» Aparecerá en pantalla la progresión actual del programa con iconos de izquierda a derecha. También aparecerá el tiempo restante del programa.

Para cancelar el programa o volver a seleccionar las opciones

1. Ponga el selector de programas en « » durante 3 segundos para apagar la lavadora.
2. Seleccione el nuevo programa y las opciones.
3. Pulse el botón « »para encender la lavadora sin añadir más detergente.

Fin del Programa

En la lavadora aparece «END» al final del programa, cuando la puerta se desbloquea. Si se pone el selector en «Off», se corta la alimentación. Si no se realiza ninguna operación en 2 minutos, el programa se apagará automáticamente.

Instrucciones del programa

1. El programa eco 40-60 puede limpiar ropa de algodón de suciedad normal que se pueda lavar entre 40 °C y 60 °C, junta en el mismo ciclo, y este programa se utiliza para evaluar el cumplimiento de la legislación de diseño ecológico de la UE.
2. El consumo del modo apagado es de 0,49 W.
3. Los programas más eficientes en términos de consumo de energía son generalmente los que funcionan a temperaturas más bajas y con una mayor duración.
4. Cargar la lavadora doméstica hasta la capacidad indicada por el fabricante para los respectivos programas contribuirá al ahorro de energía y agua.
5. Utilice correctamente los detergentes, suavizantes y otros aditivos. No ponga detergente en exceso. Puede afectar negativamente a los resultados del lavado.
6. No olvide hacer una limpieza periódica con la frecuencia óptima, así como utilizar métodos de prevención y tratamiento de la cal.
7. El ruido y la cantidad de humedad restante dependen de la velocidad de centrifugado: cuanto mayor sea la velocidad de centrifugado en la fase de centrifugado, mayor será el ruido y menor la humedad restante.
8. La información del producto y la etiqueta de consumo de energía, así como la información de registro del producto se pueden obtener escaneando el código QR.
9. La información de los programas estándar:

Programa	Temperatura seleccionada (°C)	Capacidad nominal (kg)	Temperatura máxima en el tambor	Duración del programa (h:min)	Consumo de energía (kWh/ciclo)	Consumo de agua (litros/ciclo)	Cantidad de humedad restante (%)	Velocidad máxima alcanzada (rpm)
Eco 40-60 carga completa	- 9,0 35 3:48 0,720 49,0 53,90 1400
Eco 40-60 media carga	- 4,5 26 2:54 0,420 38,0 53,90 1400
Eco 40-60 1/4 carga - 2,5 24 2:40 0,220 30,0 53,90 1400
20 °C 20 9,0 20 2:09 0,280 118,0 55,00 1400
Algodón 60 9,0 56 3:29 1,900 118,0 55,00 1400
Sintéticos 40 4,5 40 2:35 0,910 85,0 35,00 1400
Rápido 15'	20	1,0	20	0:15	0,037	20,0	75,00	800

Las válvulas mencionadas para programas distintos al programa ECO 40-60 son únicamente indicativas.

Limpieza y mantenimiento

Exterior del aparato y panel de control

• Se puede limpiar con un paño suave húmedo.
• También se puede utilizar un poco de detergente neutro (no abrasivo).
• Seque con un paño suave.

Junta de la puerta

• Limpie con un paño húmedo cuando sea necesario.
• Compruebe periódicamente el estado de la junta de la puerta.

Dispensador de detergente

1. Presione hacia abajo la palanca de desbloqueo del compartimento de lavado principal y extraiga el cajetín. (fig. B)
2. Quite la tapa del sifón del compartimento del suavizante (fig. C).
3. Lave todas las piezas con agua corriente.
4. Vuelva a colocar el sifón en el compartimento del detergente y coloque de nuevo el cajetín en su sitio.

Le recomendamos que revise y limpie el filtro con regularidad, al menos dos o tres veces al año.

Especialmente:

• Si el aparato no desagua correctamente o no lleva a cabo los ciclos de centrifugado.
• Si la bomba está bloqueada por un cuerpo extraño (como botones, monedas o imperdibles).

C

Limpieza y mantenimiento

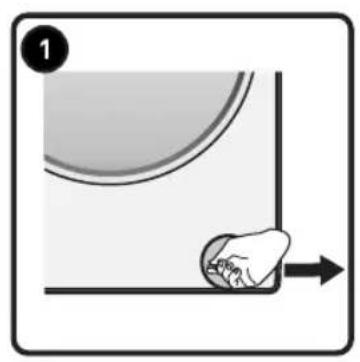

IMPORTANTE: Asegúrese de que el agua se haya enfriado antes de vaciar el agua del aparato.

1. Apague el aparato y desenchúfelo.
2. Inserte una herramienta de extracción como un destornillador plano en la pequeña abertura del deflector inferior, presione el deflector inferior hacia abajo con mucha fuerza y ábralo.
3. Coloque un recipiente plano debajo de la puerta del filtro y luego desagüe con el tubo de drenaje de emergencia (consulte [drenaje del agua residual] para conocer los métodos operativos específicos). A continuación, afloje el filtro en el sentido contrario a las agujas del reloj, desenrósquelo por completo y retírelo.
4. Limpie el filtro y el compartimento del filtro.
5. Compruebe que el rotor de la bomba se mueve libremente.
6. Vuelva a insertar el filtro y gírelo en el sentido de las agujas del reloj hasta el tope.
7. Vuelva a colocar la tapa.

Limpieza y mantenimiento

Manguera de entrada de agua

Compruebe periódicamente que la manguera de entrada no se haya deteriorado ni tenga grietas y sustitúyala si es necesario por una manguera nueva del mismo tipo (disponible en el servicio posventa o en un distribuidor especializado).

Filtro de malla para conexión de agua

Revíselo y límpielo periódicamente.

En las lavadoras con manguera de entrada como la de las imágenes D:

1. Cierre el paso de agua y suelte la manguera de la toma.
2. Limpie el filtro de malla interno y vuelva a enroscar la manguera de entrada de agua en la toma.
3. Desenrosque ahora la manguera de entrada de la parte trasera de la lavadora.
4. Extraiga el filtro de malla de la conexión de la lavadora con unos alicates universales y límpielo.
5. Vuelva a colocar el filtro de malla y enrosque de nuevo la manguera de entrada.
6. Abra el paso de agua y asegúrese de que las conexiones sean totalmente estancas.

Limpieza y mantenimiento

Guía de resolución de problemas

Dependiendo del modelo, su lavadora está equipada con diversas funciones automáticas de seguridad. De este modo, los fallos se detectan a tiempo y el sistema de seguridad puede reaccionar adecuadamente. Con frecuencia, estos problemas son tan leves que pueden resolverse en pocos minutos.

Problema Compruebe si / Posible causa

La lavadora no arranca,no se enciende ningún indicador luminoso.	El enchufe está insertado en la toma de corrienteLa toma de corriente funciona correctamente (utilice una lámpara de mesa o un aparato similar para comprobarlo).
La lavadora no se pone en marcha... y el indicador luminoso «Inicio/Pausa» parpadea.	La puerta está bien cerrada (seguridad infantil);El botón «Ilse ha pulsado;Está encendida la indicación «Toma de agua cerrada». Abra el paso de agua y pulse el botón «Il
El aparato se para durante el programa (varía según el modelo).	La puerta se ha abierto y el indicador «Ilparpadea.Cierre la puerta y pulse de nuevo el botón «IlCompruebe si hay demasiada espuma en el interior, en cuyo caso la lavadora entra en modo de eliminación de espuma. La lavadora volverá a funcionar automáticamente transcurrido un tiempo.Se ha activado el sistema de seguridad de la lavadora (consulte «Tabla de descripción de problemas»).

C

Limpieza y mantenimiento

Problema Compruebe si / Posible causa

Residuos de detergente y aditivos en el cajetín del detergente al final del lavado.	La rejilla de la tapa del compartimento del suavizante y el separador del compartimento de lavado principal están correctamente instalados en el dispensador de detergente y todas las piezas están limpias (consulte «Limpieza y mantenimiento»);Entra suficiente agua. Los filtros de malla de la entrada de agua podrían estar obstruidos (consulte «Limpieza y mantenimiento»);La posición del separador en el compartimento de lavado principal es adecuada para el uso de detergente en polvo o líquido (consulte «Detergente y aditivos»).
La lavadora vibra durante el centrifugado.	La lavadora está nivelada y apoyada firmemente sobre sus cuatro patas;Se han retirado los pernos de transporte. Antes de utilizar la lavadora, es imprescindible quitar los tornillos de transporte.
Los resultados finales del centrifugado no son buenos.	La lavadora dispone de un sistema de detección y corrección de desequilibrios. Si se cargan prendas individualmente pesadas (por ejemplo, albornoces), este sistema puede reducir automáticamente la velocidad de centrifugado o incluso interrumpirlo por completo si detecta un desequilibrio demasiado grande, incluso después de varios inicios de centrifugado, con el fin de proteger la lavadora.Si la colada sigue estando demasiado húmeda al final del ciclo, saque algunas prendas y repita el centrifugado.Una formación excesiva de espuma puede impedir el centrifugado. Utilice la cantidad correcta de detergente.Compruebe que el selector de velocidad de centrifugado no esté en «0».

Problema Compruebe si / Posible causa

Si su lavadora tiene un indicador de tiempo: el tiempo del programa que se muestra inicialmente se alarga o se acorta durante un periodo de tiempo:

Se trata de una capacidad normal de la lavadora para adaptarse a factores que pueden influir en el tiempo del programa de lavado, como por ejemplo:

• El exceso de formación de espuma;
• El desequilibrio de la carga debido a prendas pesadas;
• La prolongación del tiempo de calentamiento debido a la baja temperatura del agua de entrada;
  Debido a este tipo de influencias, el tiempo restante de ejecución del programa se recalcula y, si es necesario, se actualiza. Además, durante la fase de llenado, la lavadora determina la carga y, si es necesario, ajusta en consecuencia el tiempo de programa inicial que aparece. Durante esos periodos de actualización, aparece una animación en la pantalla del tiempo.

Entrar en el modo de consulta posventa

1. En modo Off, pulse los botones « 🎋 » + « 🎋 » + « » para entrar en el modo de consulta posventa.
2. Se mostrará el número de ciclos de funcionamiento.
3. Pulse « » para alternar entre los ciclos o códigos de error.
4. Cuando consulte los códigos de error, pulse « 📋» para retroceder una página y « 🔒» para avanzar una página.
5. Ponga el selector en « espere 3 segundos y saldrá del modo de consulta.

Lista de códigos de error

Aparece en pantalla Descripción del problema

«F01» Fallo de entrada de agua
«F03» Fallo de desagüe
«F13» Fallo de bloqueo de la puerta
«F14» Fallo de desbloqueo de la puerta
«F24»	Desbordamiento o demasiada espuma
Otro código de error, «F04-F98»	Fallo del módulo electrónico
«Unb» Alarma de desequilibrio

«U01»

Recordatorios de limpieza

Aparece en pantalla «F01»

No entra agua en la lavadora o no entra suficiente. Compruebe que:

• El paso de agua está completamente abierto y tiene suficiente presión de agua.
• El conducto de entrada de agua no esté doblado.

C

Limpieza y mantenimiento

• La red filtrante de la tubería de entrada de agua no está obstruida (consulte la sección de mantenimiento y reparación).
• La tubería de agua no está congelada.
  Pulse la tecla «Inicio/Pausa» una vez eliminado el error.
  Si la avería se repite, póngase en contacto con el servicio posventa (consulte el apartado Servicio posventa).

Aparece en pantalla «F03»

La lavadora no desagua. La lavadora detiene la ejecución del programa. Apague la lavadora y desconecte la alimentación eléctrica. Compruebe que:

• El conducto de desagüe no está doblado.
• El filtro de la bomba de desagüe no está obstruido (consulte la limpieza del filtro de la bomba de desagüe).

IMPORTANTE: Asegúrese de que el agua se haya enfriado antes de vaciar el agua del aparato.

- La manguera de drenaje no está congelada.

Vuelva a enchufar el aparato.

Seleccione e inicie el programa «Centrifugado» o pulse el botón «Inicio/Pausa» durante al menos 3 segundos y reinicie el programa deseado.

Si la avería se repite, póngase en contacto con el Servicio Posventa (consulte «Servicio Posventa»).

Código de error

La lavadora se detiene cuando el programa está en marcha. La ventana de visualización muestra el código de avería «F13», «F14», «F24», otros códigos de avería de «F04» a «F98» o «Unb».

Si aparece el código de avería «F13»

El cierre de la puerta es anormal.

Inicie el programa durante 20 segundos y desbloquee la puerta de la lavadora (PTC) para comprobar si la puerta está cerrada.

Ábrala o ciérrela de nuevo.

Una vez eliminado el error, pulse la tecla «Inicio/Pausa». Si el problema se repite, desconecte la alimentación y póngase en contacto con el servicio posventa.

Si aparece el código de avería «F14»

Error de puerta abierta.

Acción: Pulse el botón «Inicio/Pausa». La lavadora intentará abrir la puerta.

La alarma no se desactivará hasta que se desbloquee la puerta. O ponga el selector en la posición de apagado durante 3 segundos para apagar la lavadora. Seleccione el programa deseado para poner en marcha la lavadora. Se eliminará la alarma.

Si aparece el código de avería «F24»

El nivel del agua alcanza el nivel de desbordamiento.

Elimínelo pulsando la tecla «Inicio/Pausa» e introduzca agua.

C

Limpieza y mantenimiento

Seleccione e inicie el programa deseado. Si el problema se repite, desconecte la alimentación y póngase en contacto con el servicio posventa.

Si aparecen los códigos de avería «F04» a «F98»

Fallo del módulo electrónico.

Ponga el selector en la posición de apagado durante 3 segundos para apagar la lavadora. Una vez eliminado el error, pulse la tecla «Inicio/Pausa». Si el problema se repite, desconecte la alimentación y póngase en contacto con el servicio posventa.

Si aparece el código de avería «Unb»

La alarma de desequilibrio se resolverá mediante los siguientes métodos.

1. Sacudir la ropa

Ponga el sector en «Off» durante 3 segundos para apagar la lavadora, abra la puerta, sacuda la ropa y vuelva a introducirla en la lavadora. Después seleccione el programa de centrifugado sencillo para secarla de nuevo.

1. Ropa demasiado ligera

Ponga el sector en «Off» durante 3 segundos para apagar la lavadora, abra la puerta, ponga dentro una o dos toallas y seleccione el programa de centrifugado sencillo para secarla de nuevo.

Si se muestra el código «U01»

Cuando se haya ejecutado el programa durante 60 ciclos, la pantalla mostrará el recordatorio de limpieza «U01» (parpadeará durante 5 segundos) y el icono de limpieza «permanecerá encendido. En ese momento, el usuario podrá limpiar el filtro de la bomba de desagüe, la junta de la puerta, la pantalla de la válvula de entrada y el cajón de detergente, y ejecutar el programa «Limpieza del tambor» para completar la limpieza de la máquina. Después de ejecutar el programa «Limpieza del tambor», el ciclo en ejecución se restablecerá a cero y el programa comenzará a contar de nuevo.

Antes de contactar con el Servicio Posventa:

1. Intente solucionar el problema por su cuenta (consulte la «Guía de solución de problemas»).
2. Reinicie el programa para comprobar si se ha resuelto el problema por sí solo.
3. Si la lavadora sigue funcionando incorrectamente, llame al Servicio Posventa.

Transporte/entrega

No levante nunca el aparato sujetándolo de la parte superior cuando lo transporte.

1. Desenchufe el cable de alimentación.
2. Cierre el paso de agua.
3. Desconecte las mangueras de entrada y desagüe.
4. Elimine toda el agua de las mangueras y del aparato (consulte «Extracción del filtro» y «Drenaje del agua residual»).
5. Coloque los pernos de transporte (obligatorio).
6. La lavadora pesa más de 55 kg: se necesitan dos personas para moverla.

_

| _

一

1

_

| _

一

1

WARRANTY CONDITIONS

EN

El certificado de garantía de este producto tiene una duración de 3 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.

*previa presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE

[e-mail]
