MANUAL DE USUARIO WF 1214 A W566C3 VALBERG

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionados, testados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG le aseguran una utilización sencilla, un rendimiento fiable y una calidad incuestionable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo. Le damos la bienvenida a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

Índice

Descripción del aparato

Partes

Especificaciones

Utilización del aparato

Instalación

Funcionamiento

Limpieza y mantenimiento

Limpieza y mantenimiento

Solución de problemas

Transporte

A

Descripción del aparato

Partes

A Puerta Tapa de mantenimiento

B Dispensador de detergente 4 tapas

C Panel de control

H 1 manguera de suministro de agua fría

D Tubo de desagüe Esponja acústica

E Cable de alimentación

Nota:

- La imagen del producto tiene fines meramente ilustrativos, consulte el producto real como referencia.

Especificaciones

A B

Alimentación: 220-240 V, 50 Hz

Corriente máx.: 10 A

Presión de agua estándar: 0,05 MPa \~ 1 MPa

Capacidad de lavado: 12,0 kg

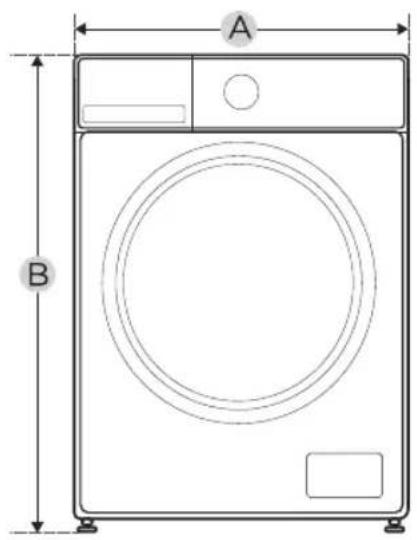

Dimensiones

A: 600 mm

B: 850 mm

C: 600 mm

Peso: 73 kg

Potencia nominal: 2000 W

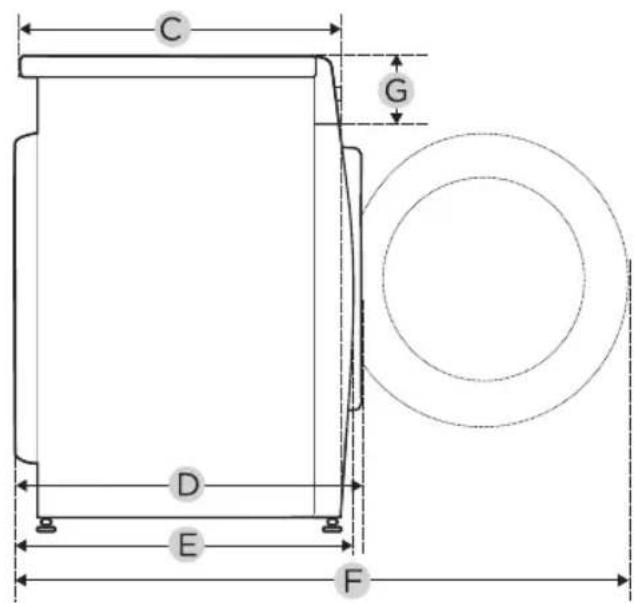

Dimensiones de referencia:

D: 660 mm

E: 641 mm

F: 1105 mm

G: 135 mm

B

Utilización del aparato

Instalación

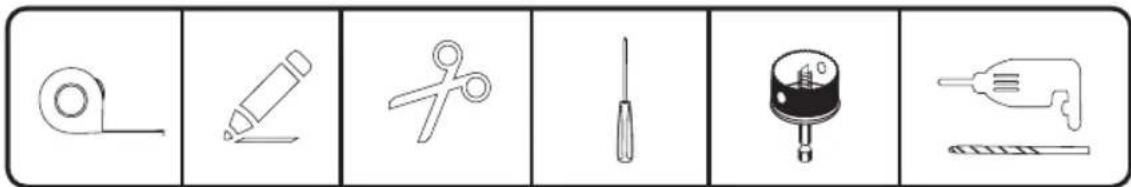

Herramientas necesarias si la instalación la realiza usted mismo (no incluidas)

• ¡La estabilidad es importante para evitar que el producto se desplace!
• Asegúrese de que la lavadora esté en posición vertical, nivelada y estable.
• Asegúrese de que el producto no esté colocado sobre el cable de alimentación.
• Asegúrese de mantener las distancias mínimas de las paredes como se muestra en la imagen.

Antes de instalar la lavadora, se seleccionará la ubicación caracterizada como sigue:

• Superficie rígida, seca y nivelada.
• Evite la luz solar directa.
• Ventilación suficiente.
• Temperatura ambiente superior a 5 °C.
• Manténgalo alejado de las fuentes de calor, como el carbón o los aparatos de combustión de gas.

B

Utilización del aparato

Desembalaje/embalaje de la lavadora

• El material de embalaje (por ejemplo: películas, espuma de poliestireno) puede ser peligroso para los niños.

• ¡Existe riesgo de asfixia! Mantenga todos los materiales de embalaje alejados de los niños.

• Retire la caja de cartón y el embalaje de espuma de poliestireno.

• Levante la lavadora y retire el embalaje de la base.
• Retire la cinta que sujeta el cable de alimentación y el tubo de desagüe.
• Saque la manguera de entrada del tambor.

Quite los pernos de transporte

¡Advertencia!

- Deberá quitar los pernos de transporte de la parte posterior antes de usar el producto.

1. Afloje los 4 pernos de transporte con una llave.
2. Retire los pernos, incluyendo las piezas de goma y guárdelos para futuros usos.
3. Cierre los agujeros con las tapas.

Nivelar la lavadora

¡Advertencia!

- Las tuercas de bloqueo de las cuatro patas deberán atornillarse firmemente contra la carcasa.

B

Utilización del aparato

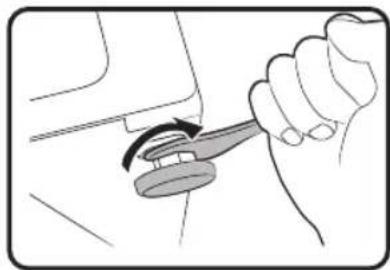

1. Afloje la tuerca de bloqueo.
2. Gire la pata hasta que llegue al suelo.
3. Ajuste las patas y bloquee las tuercas con una llave. Asegúrese de que la lavadora está nivelada utilizando un nivel de burbuja.

Conecte la manguera de suministro de agua

¡Advertencia!

Para evitar fugas o daños por agua, siga las instrucciones incluidas en este capítulo.

- No retuerza, aplaste ni modifique la manguera de entrada de agua.

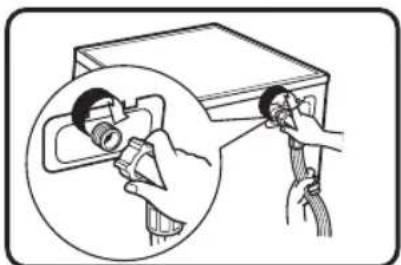

Conecte la manguera de suministro de agua a la válvula de entrada de agua y un grifo de agua fría tal y como se indica.

Nota:

- Conéctela manualmente, no use herramientas. Compruebe que las conexiones estén apretadas.

Tubo de desagüe

¡Advertencia!

• No retuerza ni alargue el tubo de desagüe.
• Coloque el tubo de desagüe correctamente; de lo contrario, se podrían producir daños por fugas de agua.
• No está permitido quitar el conector del tubo de desagüe.

B

Utilización del aparato

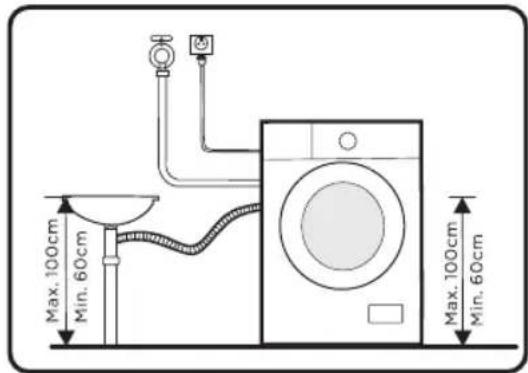

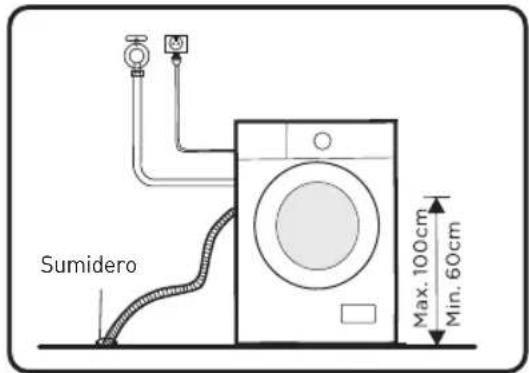

Hay dos maneras de colocar el extremo del tubo de desagüe:

Sumidero Max. 100cm Min. 60cm

Max. 100cm Min. 60cm Max. 100cm Min. 60cm

1. Introdúzcalo en el sumidero.
2. Conéctelo a la tubería de desagüe.

Esponja acústica

Nota:

- Asegúrese de montar las esponjas acústicas, que pueden reducir eficazmente el ruido causado por la lavadora durante su funcionamiento, para proporcionarle un ambiente más tranquilo y silencioso.

1. Tumbe la lavadora en el suelo, utilizando algún material blando como espuma o ropa entre la lavadora y el suelo para protegerla.
2. Pegue las 2 esponjas más largas en los bordes inferiores más largos de la lavadora; y las 2 esponjas más cortas, en los bordes inferiores más cortos.

B

Utilización del aparato

Funcionamiento

Inicio rápido

¡Precaución!

• Antes de lavar, asegúrese de que la lavadora esté instalada correctamente.
• Su aparato fue revisado minuciosamente antes de salir de la fábrica. Para eliminar el agua residual y neutralizar los posibles olores, se recomienda limpiar el aparato antes del primer uso. Por esta razón, se recomienda limpiar el tambor interior activando el programa "Limpieza del tambor" u otro programa con la temperatura opcional de 90 °C. Tenga cuidado de no introducir ropa ni detergente en la lavadora.

¡Calibración!

Se recomienda calibrar la lavadora para conseguir el mejor rendimiento. El aparato es capaz de detectar la cantidad de ropa introducida. Esta función optimiza el rendimiento del producto minimizando el consumo de energía y agua, ahorrándole dinero y tiempo. Por esta razón, se recomienda calibrar el aparato para utilizarlo de la mejor manera posible.

1. Saque todos los accesorios del tambor y cierre la puerta.
2. Inserte el enchufe en la toma de corriente.
3. Encienda la lavadora y, en 10 segundos, mantenga presionado "Velocidad" (normalmente durante 3 segundos) hasta que aparezca "t19" en el mando.
4. Pulse para iniciar el aparato, inicialmente se muestra “---” y, a continuación, se muestra “***” (como “126”) para indicar la velocidad del tambor en tiempo real. Cuando el número alcance un cierto valor (dejará de cambiar), significará que la lavadora se ha calibrado correctamente.

- Antes del lavado

Toma de tierra

①

1. Enchufar
2. Abrir el grifo
3. Cargar
4. Cerrar la puerta
5. Añadir el detergente

B

Utilización del aparato

Nota:

- Es necesario añadir detergente en el compartimento I si se selecciona la función de prelavado.

- Lavado

1. Seleccionar el programa
2. Seleccionar la función o mantener los ajustes predeterminados
3. Pulsar Inicio/Pausa para iniciar el programa

Nota:

1. Si está seleccionado el ajuste predeterminado, se puede omitir el paso 2.
2. El gráfico de líneas de botones de función se indica solamente como referencia, consulte el producto real como estándar.

- Después del lavado

Tono de aviso y aparece "End" en la pantalla.

Antes de cada lavado

- La temperatura ambiente de la lavadora deberá ser de 5 °C a 40 °C. Si se usa a menos de 0 °C, la válvula de entrada y el sistema de desagüe pueden sufrir daños. Si la lavadora está colocada bajo condiciones de congelación, deberá llevarla a un lugar donde haya una temperatura ambiente normal para garantizar que la manguera de suministro de agua y el tubo de desagüe puedan descongelarse antes de su uso. - Consulte las etiquetas de cuidados de sus prendas y las instrucciones de uso del detergente antes de lavarlas. Utilice detergente no espumante o menos espumante adecuado para lavar a máquina correctamente.

Utilización del aparato

1. Saque todos los objetos de los bolsillos
2. Separe las prendas por color y tipo de tela
3. Ate los cordones y cinturones largos, cierre las cremalleras y los botones
4. Meta las prendas pequeñas en una bolsa de colada

¡Advertencia!

• No lave ni seque prendas que hayan sido limpiadas, lavadas, impregnadas o remojadas en sustancias combustibles o explosivas como cera, aceite, pintura, gasolina, alcohol, queroseno y otros materiales inflamables.
• Lavar una sola prenda puede crear fácilmente una gran excentricidad. Por lo tanto, se recomienda añadir una o dos prendas más para lavarlas juntas para que el centrifugado se pueda hacer sin problemas.
• No lave ni centrifugue esterillas, ropa o asientos impermeables.

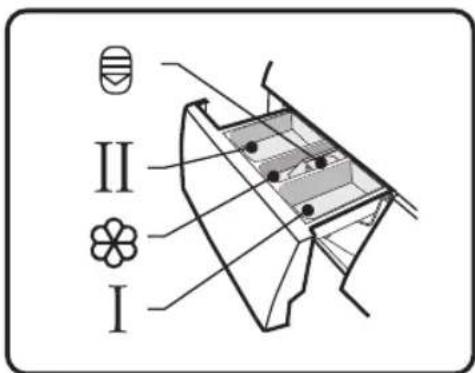

Dispensador de detergente

I

Prelavado

II

Lavado principal

[NO TEXT]

Suavizante

[Non-Text]

Botón de liberación para sacar el dispensador

II I

¡Precaución!

- Solo es necesario añadir detergente en el “compartimento I” después de seleccionar la función de prelavado.

B

Utilización del aparato

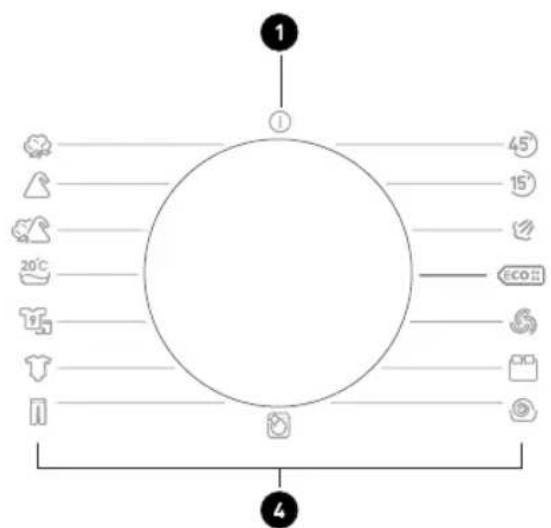

Panel de control

1 ① 45° 15° 20°C ECO 4

1 Apagado Encienda y apague el aparato.
2 Inicio/Pausa Inicie o pause su programa.
3 Opción Permite seleccionar funciones adicionales y se iluminará cuando se seleccione.
4 Programas Disponibles según el tipo de prendas.
5 Pantalla La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado.

Nota: La Gráfica se indica solamente como referencia, consulte el producto real como estándar.

B

Utilización del aparato

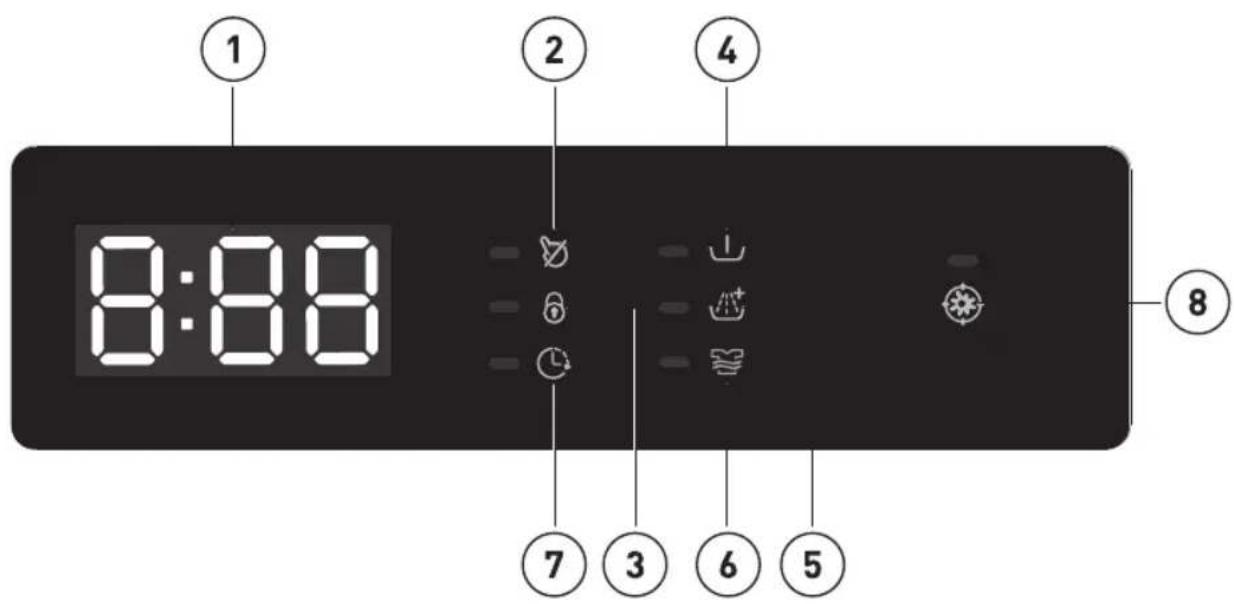

Pantalla

1 2 4 8 7 3 6 5

① Pantalla Aclarado extra ⑤
② Bloqueo infantil Lavado potente ⑥
③ Bloqueo de puerta Programación diferida
④ Prelavado HIGIENE PRO ⑧

Programa		I	II/◇
45'	Rápido 45'		●	○
15'	Rápido 15'		●	○
	Lavado con vapor	○ ● ○
ECO 40-60	ECO 40-60		●	○
	Lana		●	○
	Voluminoso	○ ● ○
	Solo centrifugado
	Limpieza del tambor
	Vaqueros	○	●	○

B

Utilización del aparato

	Ropa de bebé	○	●	○
[03WT]	Ropa deportiva	○	●	○
	20 °C		●	○
	Mixto	○	●	○
	Sintético	○	●	○
	Algodón	○	●	○

- Significa «obligatorio» ○ Significa «opcional»

Recomendación de detergente

Detergente de lavado recomendado	Tipo de prenda y de tela	Ciclos de lavado	Temperatura de lavado °C
Detergente fuerte con agentes blanqueadores y blanqueadores ópticos	Prendas blancas de lino o algodón a prueba de ebullición	Algodón, ECO 40-60	40/60
Detergente para color sin agente blanqueador ni blanqueadores ópticos	Prendas de color de algodón o lino	Algodón 20/40
Detergente para color o suave sin blanqueadores ópticos	Ropa de color de fibras de fácil cuidado o materiales sintéticos	Algodón, Sintético	20/40
Detergente de lavado suave	Telas delicadas, seda, viscosa	Sintético 20

Detergente especial para lana

Lana Lana 20/40

B

Utilización del aparato

Nota:

• El detergente o aditivo aglomerante o viscoso se puede diluir en un poco de agua antes de echarlo en el dispensador de detergente, para evitar que su entrada se bloquee y provoque un desbordamiento del agua.
• Elija el tipo de detergente adecuado para conseguir el máximo rendimiento de lavado y un mínimo consumo de agua y energía.
• Para lograr el mejor resultado de limpieza es importante una dosificación adecuada del detergente.
• Use una cantidad reducida de detergente si el tambor no está completamente lleno.
• Ajuste siempre la cantidad de detergente a la dureza del agua; si el agua del grifo es blanda, use menos detergente.
• Dosifique según lo sucia que esté la ropa, las prendas menos sucias requieren menos detergente.
• Los detergentes muy concentrados (detergentes compactos) requieren una dosificación especialmente precisa.

Los siguientes síntomas son un signo de sobredosis de detergente:

• Formación de espuma espesa
• Malos resultados del lavado y aclarado

Los siguientes síntomas son un signo de dosificación insuficiente de detergente:

- Las prendas se vuelven grises

- Se acumulan depósitos de cal en el tambor, el elemento calefactor y/o la ropa

Programas

Programas disponibles según el tipo de prendas.

Programas

45°	Rápido 45' Lavar rápidamente poca ropa y no muy sucia.
15°	Rápido 15'	Programa extracorto aprox., adecuado para lavados con poca suciedad como pequeñas cantidades de ropa.
	Lavado con vapor El vapor se puede usar para coladas diarias.
ECO ^40 ^60	ECO 40-60	Puede lavar juntas en el mismo ciclo las prendas de algodón normalmente sucias que se pueden lavar a 40 °C o 60 °C.
	Lana	Lana lavable a mano o a máquina o textiles de lana rica. Programa de lavado especialmente suave para evitar la contracción, pausas más largas del programa (las telas reposan en la solución de lavado).
	Voluminoso	Este programa está especialmente diseñado para lavar prendas voluminosas.
	Solo centrifugado Centrifuga y desagua el agua.

B

Utilización del aparato

	Limpieza del tambor	Especialmente programado en esta lavadora para limpiar el tambor y el tubo. Aplica una esterilización a una alta temperatura de 90 °C para hacer que el lavado de ropa sea más ecológico. Cuando se utiliza este programa, no se puede añadir ropa ni otro tipo de lavado. Cuando se coloca la cantidad adecuada de agente blanqueador de cloro, mejora el efecto de limpieza del tambor. Puede utilizar este programa regularmente según sus necesidades.
	Vaqueros Especialmente para vaqueros.
	Ropa de bebé	Lave la ropa de bebé, puede hacer que el bebé lleve la ropa más limpia y mejorar el rendimiento del aclarado para proteger la piel del bebé.
	Ropa deportiva Lavado de ropa deportiva.
	20 °C	Puede lavar la ropa de algodón ligeramente sucia, a una temperatura nominal de 20 °C.
	Mixto Carga mixta compuesta por tejidos de algodón y sintéticos.
	Sintético	Lave prendas sintéticas, por ejemplo: camisas, abrigos o mezclas. Cuando se laven los tejidos de punto, la cantidad de detergente se reducirá debido a su fabricación de hilo suelto y a la fácil formación de burbujas.
	Algodón	Telas muy resistentes o resistentes al calor de algodón o de lino.

Nota:

• La Gráfica se indica solamente como referencia, consulte el producto real como estándar.
• Cuando el programa haya terminado, "End" parpadeará en la pantalla. Seleccione con el mando la posición de Apagado.

Programa Carga (kg) Tiempo de retardo

	12,0 12,0
45	Rápido 45' 2,0 0:45
15	Rápido 15' 2,0 0:15
	Lavado con vapor	6,0 1:58
ECO 4060	ECO 40-60 12,0 4:00
	Lana 2,0 1:07
	Voluminoso 12,0 1:48

B

Utilización del aparato

	Solo centrifugado 12,0 0:12
	Limpieza del tambor	-- 1:28
	Vaqueros	12,0 1:56
	Ropa de bebé	12,0 1:52
	Ropa deportiva 6,0 0:57
	20 °C 6,0 1:11
	Mixto 12,0 1:30
	Sintético 6,0 3:28
	Algodón 12,0 3:49

Nota:

- Los parámetros de esta tabla se indican únicamente como referencia para el usuario. Los ajustes reales pueden diferir de los de la tabla anterior.

WF 1214 A W566C3

Ciclo		Capacidad nominal en kg	Ajuste de la temperatura °C	Duración del ciclo en horas y minutos	Consumo de energía en kWh/ciclo de funcionamiento	Consumo de agua en litros/ciclo de funcionamiento	Temperatura máxima °C(1)	Humedad residual en %/ velocidad de centrifugado en rpm(2)
[γ8C7]	[SKWW]	2,0 Fría 0:15 0,030 31 Fría 70%/800
	[A70S]	12,0	--	4:00	1,186	82,0	42	53,9%/1350
		6,0	--	3:00	0,618	58,0	32	53,9%/1350
		4,0	--	3:00	0,254	46,0	24	53,9%/1350
	Voluminoso	12,0	40	1:48	1,037	99	40	65%/1000
	20 °C	6,0	20	1:11	0,224	58	20	65%/1000
[3CZY]	Mixto	12,0	40	1:30 1,006 99		40 70%/800
	Algodón	12,0	60	3:54	1,936	99	60	53%/1400

B

Utilización del aparato

• Los datos anteriores se indican solamente como referencia, y los datos pueden cambiar debido a las diferentes condiciones de uso reales.
• Las válvulas mencionadas para programas distintos al programa ECO 40-60 son únicamente indicativas.
• 20 °C puede lavar prendas de algodón ligeramente sucias, a una temperatura nominal de 20 °C, que cumple con el reglamento (UE) 2019/2023.
• En relación con la norma EN 60456: 2016/prA2019 con (UE) 2019/2014, (UE) 2019/2023, (UE) 2021/340, (UE) 2021/341.

La clase de eficiencia energética de la UE es: A

Programa de pruebas energéticas: ECO 40-60. Otro por defecto.

Media carga para la lavadora de 12,0 kg: 6,0 kg.

Cuarto de carga para la lavadora de 12,0 kg: 3,0 kg.

(1) La temperatura más alta alcanzada por la ropa en el ciclo de lavado durante al menos 5 minutos.
(2) La humedad residual después del ciclo de lavado en el porcentaje del contenido de agua y la velocidad de centrifugado a la que llegó.
(3) El programa ECO 40-60 puede lavar juntas en el mismo ciclo las prendas de algodón normalmente sucias que se pueden lavar a 40 °C o 60 °C. Este programa se utiliza para evaluar el cumplimiento del Reglamento (UE) 2019/2023.

Los programas más eficientes en términos de consumo de energía son generalmente los que funcionan a temperaturas más bajas y con una mayor duración.

La carga de la lavadora doméstica hasta la capacidad indicada para los respectivos programas contribuye al ahorro de energía y agua.

El ruido y la cantidad de humedad restante dependen de la velocidad de centrifugado: cuanto mayor sea la velocidad de centrifugado en la fase de centrifugado, mayor será el ruido y menor la humedad restante.

¡Precaución!

- Si hay algún corte de alimentación mientras la lavadora está funcionando, una memoria especial guardará el programa seleccionado. La lavadora continuará el programa cuando se restablezca la fuente de alimentación.

Opción

Ciclo	Temperatura predeterminada (°C)	Velocidad de centrifugado predeterminada (rpm)	Funciones adicionales
		1400
45° Rápido 45' 20 800			L, √

B

Utilización del aparato

15'	Rápido 15' Fría 800
	Lavado con vapor 40 1000
ECO 4060	ECO 40-60 -- 1400
	Lana 40 600
	Voluminoso 40 1000
	Solo centrifugado -- 1000
	Limpieza del tambor	90 --
	Vaqueros	60 800
	Ropa de bebé	60 1000
	Ropa deportiva 20 800
20°C	20 °C 20 1000
	Mixto 40 800
	Sintético 40 1200
	Algodón	40 1400

Nota:

• Para conocer la velocidad máxima de centrifugado, el tiempo del programa y otra información del programa ECO 40-60, consulte el contenido en la página de la Ficha del producto.
• La tabla muestra las opciones de ajuste que ofrece cada ciclo. Si no es posible realizar un ajuste para un ciclo.

Velocidad

Cuando sea necesario, la velocidad de centrifugado se puede ajustar presionando el botón Velocidad en los siguientes pasos: 1400:0-400-600-800-1000-1200-1400

Retardo

1. Seleccione un programa.
2. Pulse el botón Retardo para elegir el tiempo de retardo de 0-24H
3. Pulse [Inicio/Pausa] para iniciar la operación de retardo.

Elija el programa

Ajuste el tiempo

Iniciar

Para cancelar la función Retardo, pulse el botón "Retardo" antes de iniciar el programa hasta que la pantalla muestre 0 H. Si el programa ya ha comenzado, apague el aparato, vuelva a encenderlo y seleccione un nuevo programa.

Prelavado

Función de lavado extra antes de que comience el ciclo de lavado principal para aumentar el rendimiento de lavado.

Nota: Es necesario añadir detergente en el compartimento I.

Aclarado extra

La ropa se aclarará una vez más después de seleccionar esta función.

Lavado potente

Puede seleccionarlo para la ropa muy sucia, al seleccionarlo puede aumentar el tiempo y la intensidad del lavado para aumentar el efecto del lavado.

HIGIENE PRO

Cuando la luz Higiene Pro esté encendida, esta función se activará automáticamente en el programa. La función HIGIENE PRO se activará automáticamente durante cada ciclo de lavado.

El sistema Higiene Pro mantendrá su ropa siempre limpia.

Temperatura

Cuando sea necesario, la temperatura de lavado se puede ajustar presionando el botón de temperatura en los siguientes pasos: Frío - 20 °C - 30 °C - 40 °C - 60 °C - 90 °C.

B

Utilización del aparato

Nota:

Contador de uso

1. Desenchufe el aparato durante 10 segundos y vuelva a conectarlo.
2. Encienda y, al cabo de 10 seg., pulse "Velocidad" y "Función" en el panel de control de forma simultánea y continua durante unos 5 seg. hasta que la pantalla del aparato muestre los dígitos -- el valor puede indicar los tiempos de uso del aparato.
3. Repita el paso 1 de nuevo y podrá reanudar el funcionamiento normal.

[NO TEXT]

Bloqueo para niños

Para evitar la manipulación inadecuada por parte de niños.

Mantenga presionados [Retardo] y [Función] simultáneamente durante 3 seg. hasta que suene el tono de aviso. El indicador del Bloqueo para niños se encenderá.

¡Precaución!

• Cuando el Bloqueo para niños esté activado, la pantalla mostrará alternativamente "CL" y el tiempo restante.
• Cuando pulse cualquier otro botón, el indicador del Bloqueo para niños parpadeará. Cuando finalice el programa, "CL" y "End" se alternarán en la pantalla.
• ¡El Bloqueo para niños desactiva el funcionamiento de todos los botones, excepto el del botón del Bloqueo para niños! ¡Solo la pulsación simultánea de los dos botones [Retardo] y [Función] puede desactivar el Bloqueo para niños!
• ¡Desactive el Bloqueo para niños antes de seleccionar un nuevo programa!

3 sec.

Silenciar el tono de aviso

Seleccione el programa

Pulse el botón [Temperatura] durante 3 segundos, el tono de aviso se silenciará.

Para activar la función del tono de aviso, presione el botón de nuevo durante 3 segundos. El ajuste se mantendrá hasta el siguiente reajuste.

¡Precaución!

- Después de silenciar la función del tono de aviso, los sonidos ya no se activarán.

Recarga

Esta operación se puede realizar durante el proceso de lavado. Cuando el tambor está aún girando y hay una gran cantidad de agua a alta temperatura en el tambor, el estado es inseguro y la puerta no se puede abrir a la fuerza. Pulse [▶]I durante 3 segundos para recargar y empezar a añadir prendas a mitad de funcionamiento. Siga los siguientes pasos:

1. Espere a que el tambor pare de girar.
2. Bloqueo de puerta desactivado.
3. Cierre la puerta cuando haya introducido más prendas y pulse el botón [Inicio/Pausa].

Pulse [Inicio/Pausa] durante 3 segundos

Introduzca la ropa Iniciar

Limpieza y mantenimiento

¡Advertencia!

- Desenchufe siempre el aparato y cierre el grifo de agua antes de la limpieza y el mantenimiento.

Limpieza de la carcasa

El mantenimiento adecuado de la lavadora puede alargar su vida útil. La superficie se puede limpiar con detergentes neutros no abrasivos diluidos cuando sea necesario. Si hay algún desbordamiento de agua, use una toalla para limpiarla inmediatamente.

Nunca use objetos afilados para limpiar el aparato.

- Nunca use agentes abrasivos o cáusticos, ácidos fórmicos o sus disolventes diluidos o sustancias similares, como alcohol o productos químicos.

Limpieza del tambor

Las manchas de óxido que queden dentro del tambor por los objetos metálicos deben eliminarse inmediatamente usando detergentes sin cloro. ¡Nunca use estropajos metálicos para limpiar el tambor!

C

Limpieza y mantenimiento

Nota:

- Mantenga la ropa alejada de la lavadora mientras limpia el tambor.

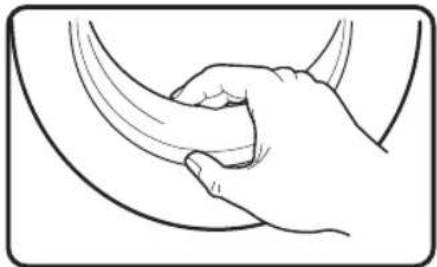

Limpieza del cristal y la junta de la puerta

Limpie el cristal y la junta después de cada lavado para eliminar pelusas y manchas. Si se acumulan pelusas, pueden producirse fugas.

Quite todas las monedas, botones y otros objetos que hayan podido quedar en la junta después de cada lavado.

Limpie el cristal y la junta de la puerta cada mes para asegurarse de que el aparato funcione con normalidad.

Limpieza del filtro de entrada

Nota:

- La disminución del flujo de agua es una señal de que el filtro debe limpiarse.

1. Cierre el grifo y retire la manguera de suministro de agua del mismo.
2. Limpie el filtro con un cepillo.
3. Desenrosque la manguera de suministro de agua de la parte trasera de la lavadora. Saque el filtro con unos alicates de punta.

C

Limpieza y mantenimiento

1. Utilice un cepillo para limpiar el filtro.
2. Vuelva a colocar el filtro en la entrada de agua y vuelva a conectar la manguera de suministro de agua.
3. Limpie el filtro de entrada cada 3 meses para asegurarse de que el aparato funcione con normalidad.

Limpie el dispensador de detergente

1. Presione hacia abajo el botón de liberación [☐] de la tapa del suavizante y saque de la cavidad el cajón del dispensador. Limpie el interior de la cavidad con un cepillo.
2. Saque la tapa del suavizante del cajón del dispensador y lave las dos piezas con agua.
3. Vuelva a colocar la tapa del suavizante y empuje el cajón dentro de la cavidad.

1. Pulse el desbloqueo y saque el dispensador.
2. Limpie el cajón del dispensador y la tapa del suavizante bajo el grifo.
3. Limpie la cavidad con un cepillo suave.
4. Introduzca el cajón del dispensador.

Nota:

• No utilice agentes abrasivos o cáusticos para limpiar las piezas de plástico.
• Limpie el dispensador de detergente cada 3 meses para asegurarse de que el aparato funcione con normalidad.

C

Limpieza y mantenimiento

Limpieza del filtro de la bomba de desagüe

¡Advertencia!

• Asegúrese de que la lavadora ha terminado el ciclo de lavado y está vacía. Apáguela y desenchúfela antes de limpiar el filtro de la bomba de desagüe.
• Tenga cuidado con el agua caliente. Espere a que el agua se enfríe. ¡Riesgo de quemaduras!
• Limpie el filtro periódicamente cada 3 meses para asegurarse de que el aparato funcione con normalidad.

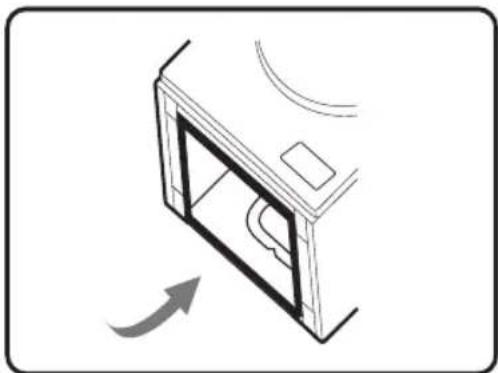

1. Abra la tapa inferior.
2. Abra el filtro girándolo en el sentido contrario a las agujas del reloj.
3. Elimine cualquier materia extraña.
4. Cierre la tapa inferior.

¡Precaución!

- Cuando el aparato esté en funcionamiento, y dependiendo del programa seleccionado, puede haber agua caliente en la bomba. Nunca retire la tapa de la bomba durante un ciclo de lavado, espere siempre a que el aparato haya terminado el ciclo y esté vacío. Cuando vuelva a colocar la tapa, asegúrese de que la vuelve a apretar firmemente.

Solución de problemas

Siempre que haya un problema con el aparato, compruebe si puede solucionarlo usted mismo siguiendo las siguientes tablas.

Descripción Posible causa Solución
El aparato no se inicia	La puerta no está bien cerrada.La ropa está atascada.	Cierre la puerta correctamente y reinicie.Revise la ropa.
No se puede abrir la puerta	La protección de seguridad está activada.	Desconecte la alimentación y reinicie.
Fugas de agua• Las conexiones no están lo suficientemente apretadas.		Revise y deje bien sujeta la manguera de entrada de agua.Revise y limpie la manguera de salida.
Restos de detergente en el dispensador de detergente	El detergente está húmedo y/u obstruido.	Limpie y seque el dispensador de detergente.
El indicador o la pantalla no funcionan	La placa de circuito impreso o el cableado tienen problemas de conexión.	Apague el aparato y compruebe si el enchufe está conectado correctamente.
Ruido anormal• Los pernos de fijación siguen en su posición.El suelo no es firme o no está nivelado.		Compruebe si se han retirado los pernos de fijación.Asegúrese de que el aparato esté instalado sobre un suelo firme y nivelado.

Descripción Posible causa Solución

Códigos de error

E30	La puerta no está bien cerrada.	Cierre la puerta correctamente y reinicie.
E10	Problema de inyección de agua durante el ciclo de lavado.	Compruebe si la presión del agua es lo suficientemente alta.Enderece la manguera de agua.Limpie el filtro de la válvula de entrada.
E21	El desagüe del agua tarda demasiado tiempo	Revise el tubo de desagüe por si estuviera obstruido.
E12	Desbordamiento del agua	Reinicie el aparato.
EXX	Otros Reinicie el aparato. Si el problema persiste, póngase en contacto con el servicio de atención al cliente.

Transporte

PASOS IMPORTANTES AL MOVER EL APARATO

• Desenchufe el aparato y cierre el grifo de entrada de agua.
• Compruebe si la puerta y el dispensador de detergente están cerrados correctamente.
• Retire la manguera de entrada de agua y la manguera de salida de las instalaciones domésticas.
• Desagüe completamente el agua del aparato (consulte el apartado «Limpieza del filtro de la bomba de desagüe»)
• Importante: Vuelva a instalar los 4 pernos de transporte en la parte trasera del aparato.
• Este aparato es pesado. Transpórtelo con cuidado. Nunca sostenga ninguna parte sobresaliente de la lavadora cuando la levante. La puerta de la lavadora no se puede utilizar como asa.

_

| _

一

1

_

| _

一

1

WARRANTY CONDITIONS

EN

El certificado de garantía de este producto tiene una duración de 3 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.

*previa presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE

[e-mail]

FR
