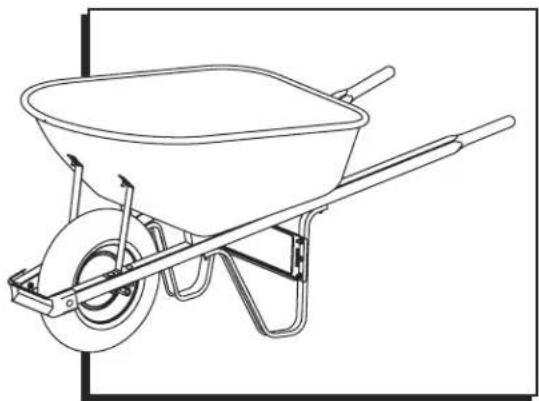

MANUAL DE USUARIO H-11676 Uline
Para Español, vea páginas 4-6.
HERRAMIENTAS NECESARIAS
Llave de 1/2"
O
Dado con Entrada
Profunda de 1/2"
Desarmador Plano
2 Soportes para Eje 1 Eje 1 Llanta
□
□
L
2 Pernos de 2 ^3/4
M
10 Pernos de 2 ^1/4 "
N
6 Pernos de 3/4"
O
20 Tuercas
□
2 Soportes para
Bandeja
□
2 Patas
SEGURIDAD
Lea todas las instrucciones antes de ensamblar.
iADVERTENCIA! La llanta no es para uso en autopistas.
¡ADVERTENCIA! Para llantas neumáticas: no sature de aire la llanta. Inflado máximo: 30 psi.
iADVERTENCIA! Cambiar y/o inflar las llantas puede ser peligroso y solo se debe realizar por personal capacitado utilizando herramientas adecuadas.
ENSAMBLE

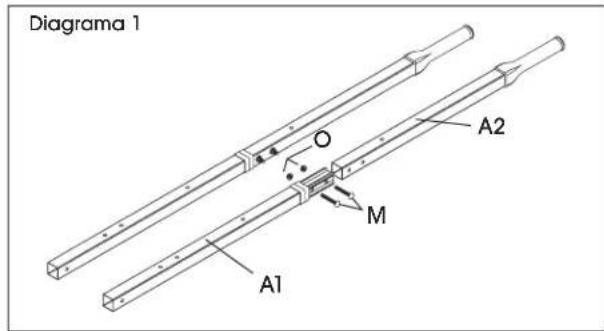

- Alinee los orificios e inserte el extremo macho del asa (A1) en el extremo hembra, luego asegúrelos con dos pernos de 2 ^1/4 " (M) y tuercas (O). Repita la operación con la segunda asa. (Vea Diagrama 1)


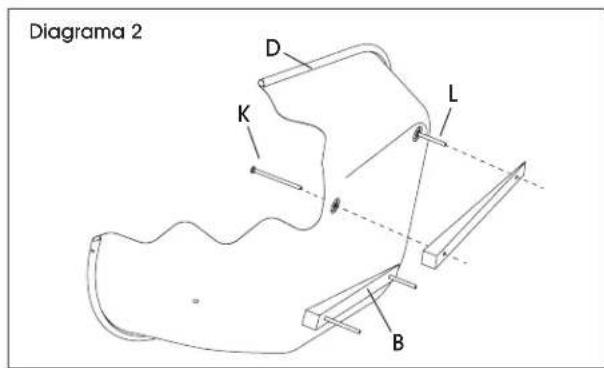

Diagrama 1 A2 O M A1- Empuje los pernos de 4 ^1/4 " (K) y pernos de 2 ^3/4 " (L) por la parte inferior de la bandeja (D) y por el travesaño (B). Repita la operación con el segundo travesaño. (Vea Diagrama 2)
NOTA: El travesaño sostendrá los pernos y los mantendrá en su lugar.


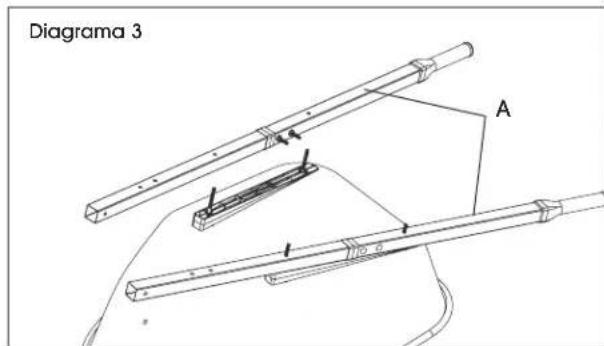

Diagrama 2 D K L B- Ponga la bandeja boca abajo. Coloque las asas (A) sobre los pernos y asiéntelos sobre los travesaños. Asegúrese de que los pernos en las asas apunten hacia adentro. (Vea Diagrama 3)


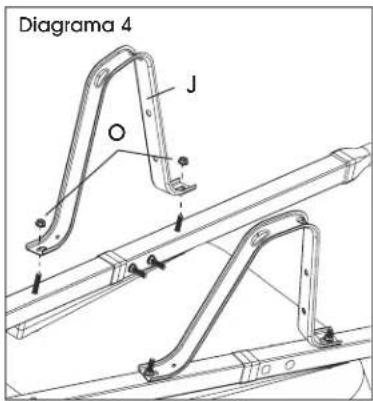

Diagrama 3 A- Asegúrese de que los orificios de la pata (J) apunten hacia la parte posterior de la bandeja, luego coloque la pata sobre los pernos y fijela sin apretar al asa con las tuercas (O). Repita con la otra pata. (Vea Diagrama 4)
NOTA: No apriete las tuercas en este momento.


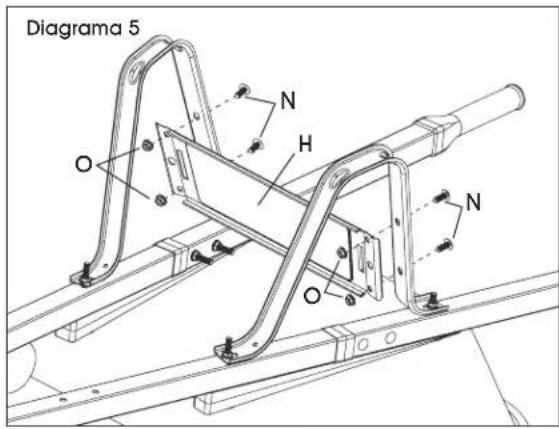

Diagrama 4 J O- Coloque el soporte para patas (H) a lo largo de la parte posterior de la pata y fijelo sin apretar utilizando dos pernos de 3/4" (N) y tuercas (O). Repita para fijar el otro extremo del soporte para patas a la otra pata. (Vea Diagrama 5)
NOTA: No apriete las tuercas en este momento.


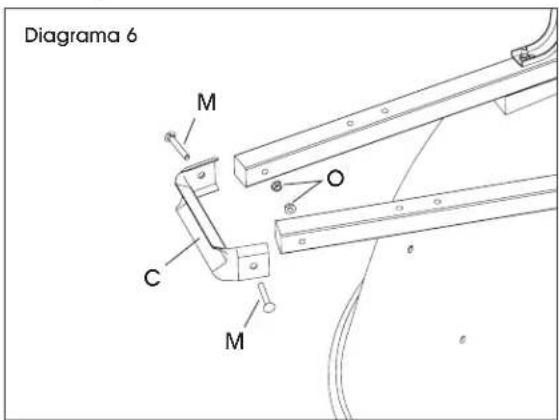

- Utilice dos pernos de 2 ^1/4 " (M) y dos tuercas (O) para fijar el protector de la llanta (C) al frente de las asas. (Vea Diagrama 6)
NOTA: Los pernos deben apuntar hacia el interior de las asas. Utilice una llave o dado de 1/2" para apretar el protector de la llanta por completo. Deje el resto de los pernos y tuercas sin apretar.

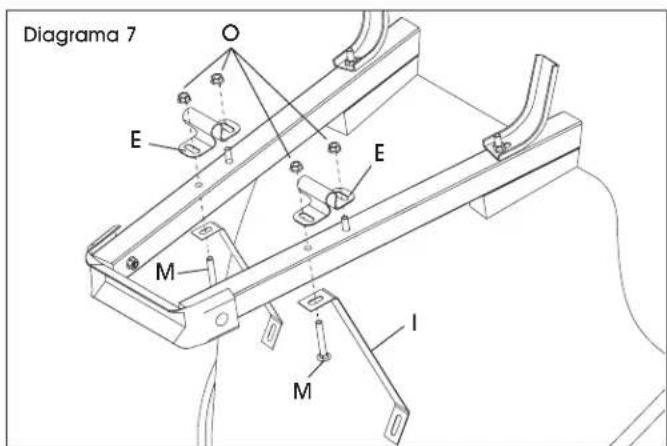

- Fije el soporte de eje (E) a la parte inferior del asa utilizando un perno de 2 ^1/4 " (M) empujándolo por el orificio más cercano a la bandeja. Empuje el segundo perno de 2 ^1/4 " (M) hacia el orificio en la parte posterior del soporte de la bandeja (I), luego por el asa (utilizando el orificio más cercano al protector de la llanta) y finalmente por el soporte de eje. Fije sin apretar con las tuercas (O). (Vea Diagrama 7)

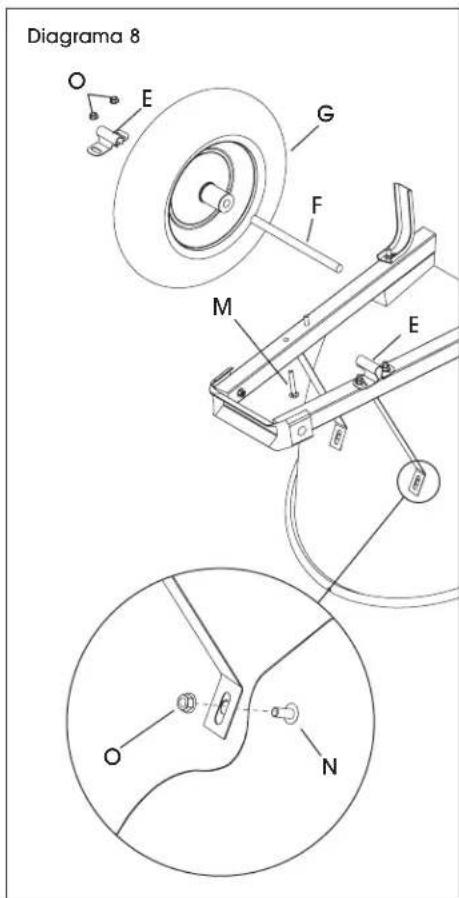

- Deslice el eje (F) por la llanta (G) y a través del soporte instalado. Deslice el segundo soporte de eje (E) sobre el otro extremo del eje. Fije el segundo soporte de eje y el segundo soporte de bandeja sin apretar utilizando pernos de 2 ^1/4 " (M) y tuercas (O). Utilice pernos de 3/4" (N) y tuercas (O) para fijar la parte superior de los soportes de bandeja a la bandeja. Utilice una llave o dado de 1/2" para apretar todos las tuercas por completo. (Vea Diagrama 8)
NOTA: Para evitar que la llanta se deslice de lado a lado después del ensamble, empuje los soportes de eje uno hacia el otro antes de apretar.
