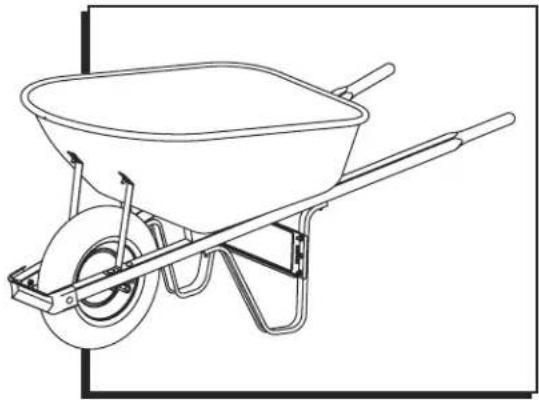

MODE D'EMPLOI H-11676 Uline

Pour le français, consulter les pages 7-9.

Douille longue à prise de 1/2 po

Tournevis à tête plate

PIÈCES

A1 A2

Demi-poignée x 2 (embout mâle)

[NO TEXT]

Demi-poignée x 2 (embout femelle)

B

Élévateur x 2

C

Protège-roue x 1

Matériel de fixation
K

Boulon de
4 ¼ po x 2

D

Cuve x 1

EF

Support d'essieu x 2 Essieu x 1 Roue x 1
G

□

L

Boulon de
2 3/4 po x 2

M

Boulon de
2 ¼ po x 10

N

Boulon de
3/4 po x 6

O

Écrou x 20

HIJ

□

□

Entretoise de pied x 1 Support de cuve x 2 Pied x 2

SÉCURITÉ

Lisez toutes les instructions avant de procéder au montage.

AVERTISSEMENT! Le pneu n'est pas conçu pour une utilisation sur l'autoroute.

AVERTISSEMENT! Pour les pneus pneumatiques : ne gonflez pas excessivement le pneu.

Gonflage maximum : 30 psi

AVERTISSEMENT! Changer et/ou gonfler des pneus peut être dangereux et ne doit être fait que par du personnel qualifié utilisant des outils appropriés.

MONTAGE

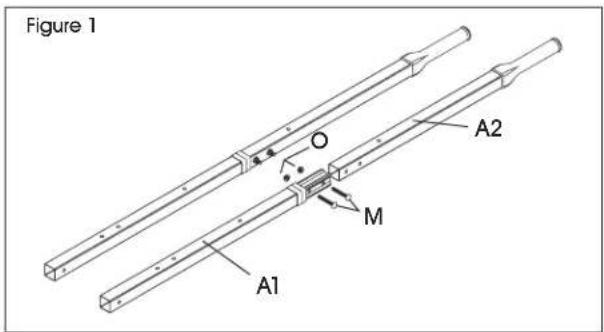

1. Alignez les trous et insérez l'embout mâle de la poignée (A1) dans l'embout femelle de la poignée (A2), puis fixez le tout avec deux boulons de 2 ¼ po (M) et deux écrous (O). Répétez la procédure pour la deuxième poignée. (Voir Figure 1)

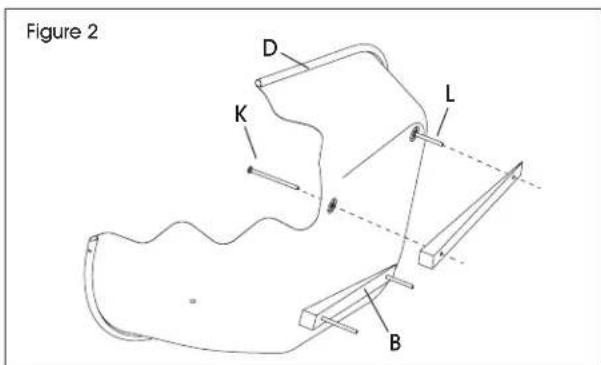

1. Enfoncez les boulons de 4 14 po (K) et de 2 34 po (L) dans le fond de la cuve (D), puis dans l'élévateur (B). Répétez la procédure pour le deuxième élévateur. (Voir Figure 2)

REMARQUE : L'élévateur saisit les boulons et les maintient en place.

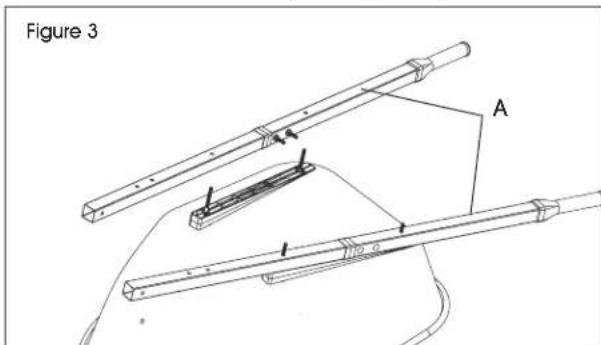

1. Retournez la cuve. Placez les poignées (A) sur les boulons et abaissez-les sur les élévateurs. Assurez-vous que les boulons des poignées sont orientés vers l'intérieur. (Voir Figure 3)

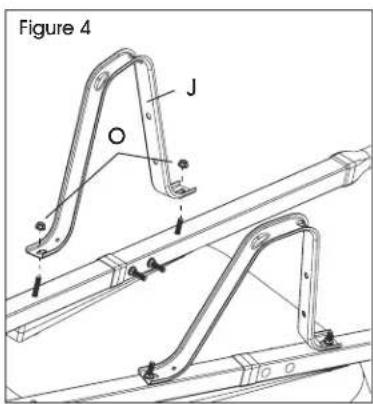

1. Assurez-vous que les trous du pied (J) sont orientés vers l'arrière de la cuve, puis placez le pied sur les boulons et fixez-le sans serrer à la poignée à l'aide des écrous (O). Répétez la procédure pour l'autre pied. (Voir Figure 4)

REMARQUE : Ne serrez pas les écrous pour le moment.

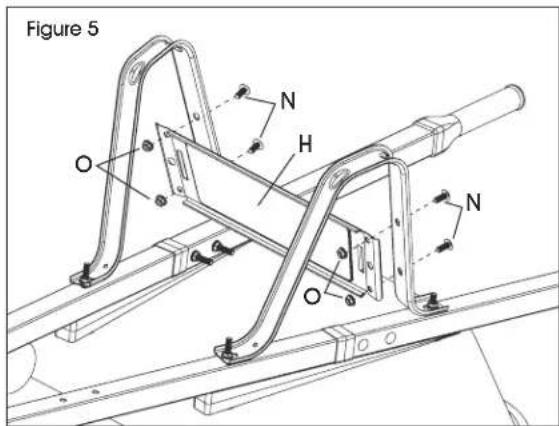

1. Placez l'entretoise de pied (H) à l'arrière du pied et fixez-le sans serrer à l'aide de deux boulons de 3/4 po (N) et de deux écrous (O). Répétez la procédure pour fixer l'autre extrémité de l'entretoise sur l'autre pied. (Voir Figure 5)

REMARQUE : Ne serrez pas les écrous pour le moment.

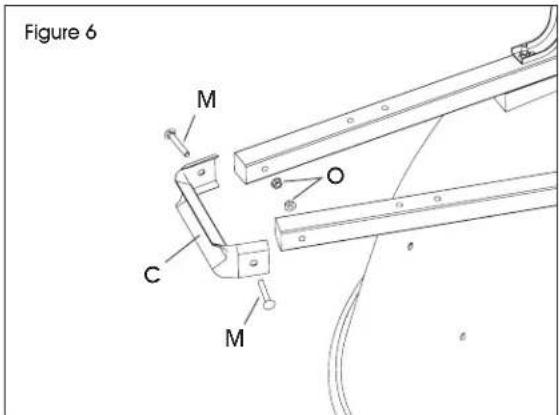

1. Utilisez deux boulons de 2 ¼ po (M) et deux écrous (O) pour fixer le protège-roue (C) à l'avant des poignées. (Voir Figure 6)

REMARQUE : Les boulons doivent être orientés vers l'intérieur des poignées. Utilisez une clé ou une douille de 1/2 po pour serrer complètement le protège-roue. Ne serrez pas le reste des écrous et des boulons.

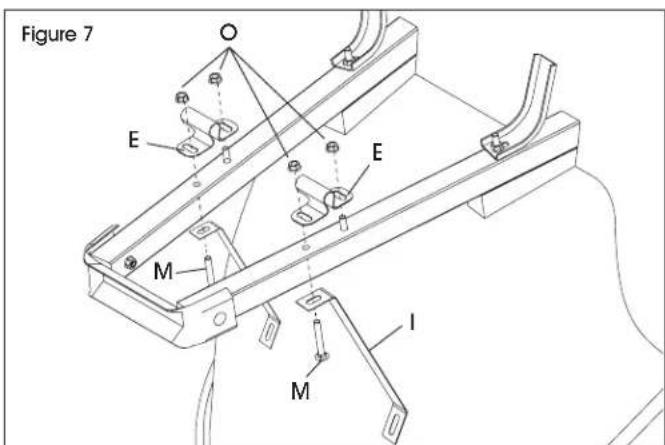

1. Fixez le support d'essieu (E) au bas de la poignée à l'aide d'un boulon de 2 ¼ po (M) inséré dans le trou le plus proche de la cuve. Insérez un deuxième boulon de 2 ¼ po (M) dans le trou de la partie inférieure du support de cuve (I), puis dans la poignée (en utilisant le trou le plus proche du protège-roue) et enfin dans le support d'essieu. Fixez sans serrer avec des écrous (O). (Voir Figure 7)

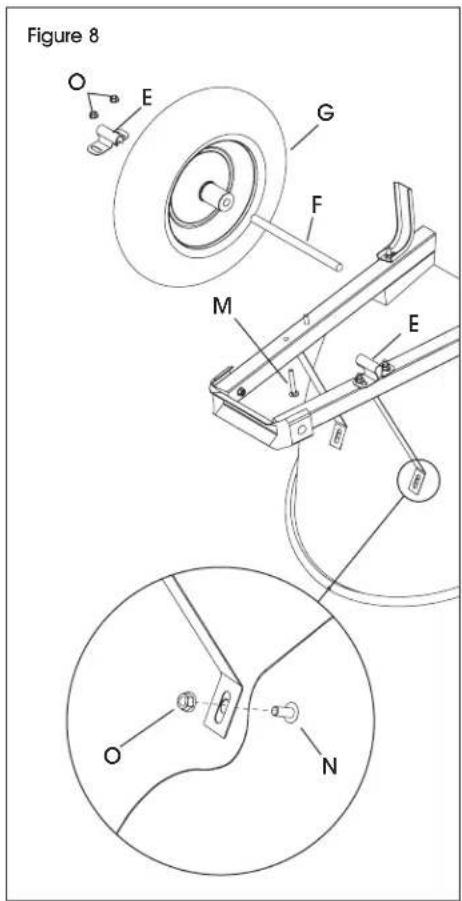

1. Faites glisser l'essieu (F) à travers la roue (G) et dans le support fixé. Faites glisser le deuxième support d'essieu (E) sur l'autre extrémité de l'essieu. Fixez sans serrer le deuxième support d'essieu et le deuxième support de cuve à la poignée à l'aide de boulons de 2 1/4 po (M) et d'écrous (O). Utilisez des boulons de 3/4 po (N) et des écrous (O) pour fixer les parties supérieures des supports de cuve à la cuve. Utilisez une clé ou une douille de 1/2 po pour serrer complètement tous les écrous. (Voir Figure 8)

REMARQUE : Pour éviter que la roue ne glisse d'un côté à l'autre après le montage, poussez les supports d'essieu l'un vers l'autre avant de les serrer.
