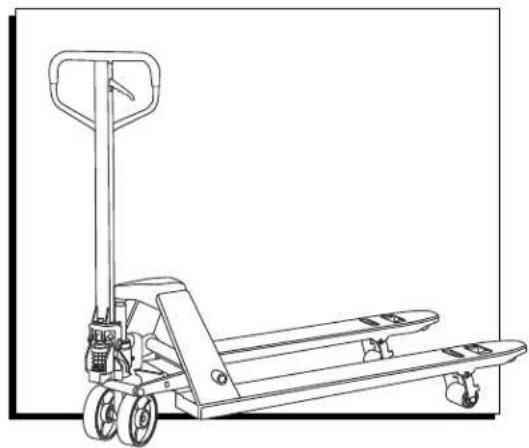

MANUAL DE USUARIO H-3763 Uline

iADVERTENCIA! El operador debe leer y comprender las instrucciones contenidas aquí y en el patín antes de darle uso.

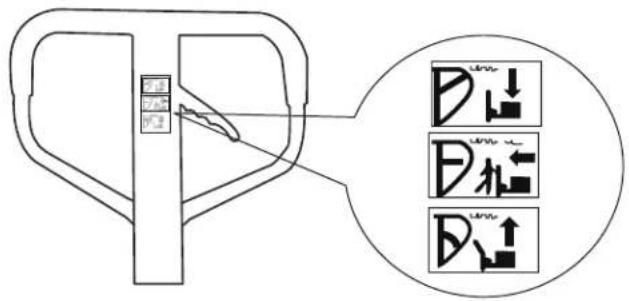

En el asa del patín hidráulico encontrará la palanca de control, la cual puede fijarse en tres posiciones. (Vea Diagrama 1)

Diagrama 1

• LOWER (bajar) = para bajar las horquillas
• NEUTRAL (neutro) = para mover la carga

• RAISE (elevar) = para elevar las horquillas

• Si las horquillas se elevan mientras se bombea en la posición NEUTRAL (neutro), gire el tornillo de ajuste en dirección de las manecillas del reloj hasta que el bombeo del asa deje de elevar las horquillas y funcione correctamente la posición NEUTRAL (neutro).

PAGE 4 OF 9 0325 IH-3762

1. Si las horquillas bajan mientras se bombea en la posición NEUTRAL (neutro), gire el tornillo de ajuste en dirección contraria a las manecillas del reloj hasta que las horquillas dejen de bajar.
2. Si las horquillas no bajan cuando la palanca de control esté en la posición LOWER (bajar), gire el tornillo de ajuste en dirección de las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Revise entonces la posición NEUTRAL (neutro) como se indica en los pasos 1 y 2.
3. Si las horquillas no se elevan mientras se bombea en la posición RAISE (elevar), gire el tornillo de ajuste en dirección contraria a las manecillas del reloj hasta que las horquillas se eleven al bombear en la posición RAISE (elevar). Revise entonces la posición NEUTRAL (neutro) y LOWER (bajar) como se indica en los pasos 1, 2 y 3.

NOTA: Cuando mira el patín desde el lado del asa, el tornillo de ajuste está en el lado derecho de la bomba, encima de la llanta derecha. El patín bajará con mayor o menor velocidad dependiendo de qué tanto se ajuste el tornillo (hacia adentro o hacia afuera).

NOTA: Cuando la carga excede los 149 kg (330 lbs.), el sistema hidráulico cambia automáticamente a funcionamiento normal.

MANTENIMIENTO

CÓMO EXPULSAR AIRE DE LA UNIDAD DE BOMBEO

Puede entrar aire a la unidad con el tiempo o cuando se reemplazan los sellos. Para expulsar el aire, levante la palanca de control a la posición LOWER (bajar) y mueva el asa hacia arriba y abajo varias veces.

REVISIÓN DIARIA Y MANTENIMIENTO

Las revisiones diarias del patín hidráulico pueden limitar el desgaste de la unidad. Preste especial atención a las llantas, los ejes, el asa, las horquillas y los controles de subir y bajar.

LUBRICACIÓN

Use aceite para motor o grasa para lubricar todas las partes móviles.

SEGURIDAD

Para la operación segura del patín hidráulico, lea todas las instrucciones y advertencias de seguridad que aparecen aquí o en el patín hidráulico antes de usarlo.

1. No opere el patín hidráulico a menos que esté familiarizado con esta máquina y haya recibido capacitación y autorización para hacerlo.
2. No use el patín en suelo inclinado.
3. Nunca coloque ninguna parte de su cuerpo en el mecanismo elevador ni debajo de las horquillas o la carga. No lleve pasajeros.

4. Recomendamos a los operadores usar guantes y zapatos de seguridad.

5. No maneje cargas inestables ni apiladas de manera holgada.

6. No sobrecargue el patín.

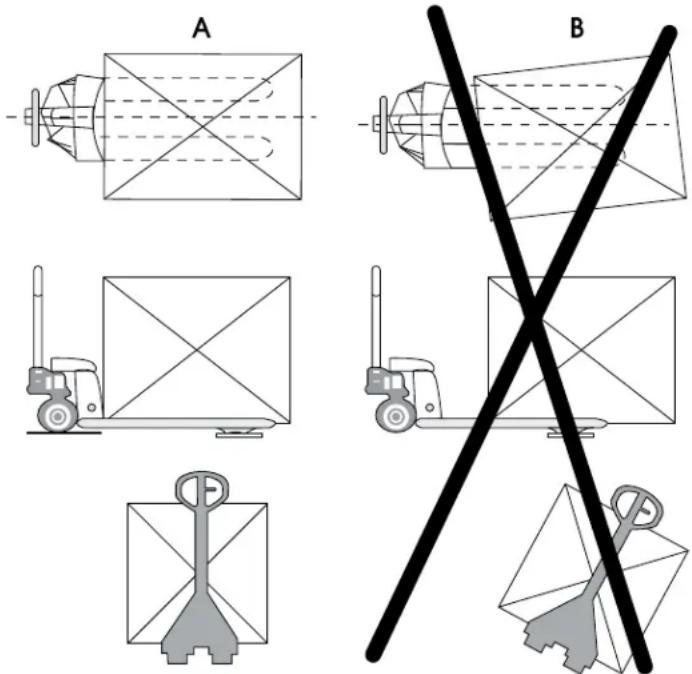

7. Siempre centre las cargas en las horquillas, no en los extremos de las horquillas. (Vea Diagrama 2)
8. La capacidad del patín supone que la carga se distribuye de forma homogénea con el centro de la carga en el punto medio de la longitud de las horquillas.
9. Asegúrese de que la longitud de las horquillas coincida con la de la carga de la tarima.
10. Baje las horquillas a la altura más baja cuando no se use el patín.

Diagrama 2

A B

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Las horquillas no se elevan. El tornillo	de ajuste no está en la posición correcta.Aire en el aceite hidráulico.	Reajuste el tornillo de ajuste.(Vea Funcionamiento)Expulse el aire.(Vea Mantenimiento)
Las horquillas no bajan. El rodillo y/o	cilindro están deformesa causa de una carga gravementedesbalanceada.Alguna parte se ha quebrado odeformado a causa de una cargadesbalanceada.El tornillo de ajuste no está en la posición correcta.	Reemplace el rodillo y/o cilindro.Repare o reemplace el componente.Reajuste el tornillo de ajuste.(Vea Funcionamiento)
Fugas. Los sellos están desgastados o	dañados.Algunas partes pueden estar quebradaso desgastadas.	Reemplace los sellos con unos nuevos.Reemplace bomba.
Las horquillas descienden sin haberlas bajado.	Aire en el aceite hidráulico.Los componentes están desgastados o dañados.El tornillo de ajuste no está en la posición correcta.	Expulse el aire.(Vea Mantenimiento)Reemplace componentesReajuste el tornillo de ajuste.(Vea Funcionamiento)

NOTA: No intente reparar el patín hidráulico a menos de que haya sido entrenado o autorizado.
