MANUAL DE USUARIO H-4779 Uline
HERRAMIENTAS NECESARIAS

Llave de 13 mm Llave Allen de 3 mm
Llave Allen de 5 mm

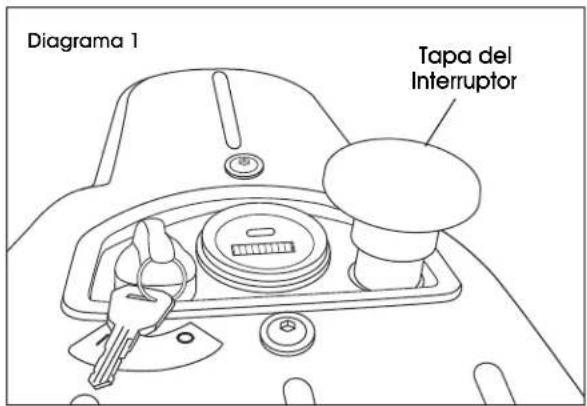

- Desenrosque la tapa roja del interruptor. (Vea Diagrama 1)


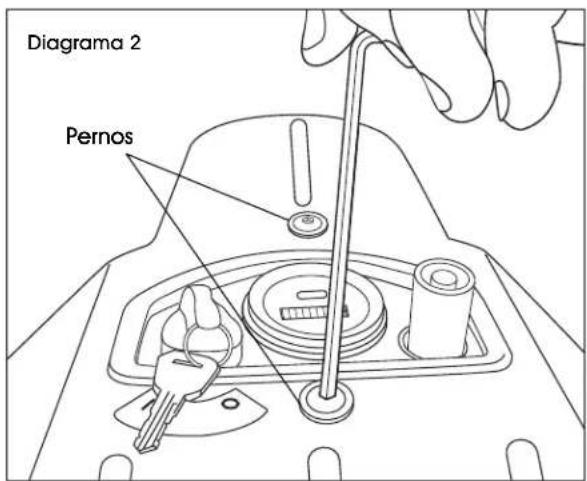

Diagrama 1 Tapa del Interruptor- Use una llave Allen de 5 mm para retirar los dos pernos de encima de la cubierta amarilla. (Vea Diagrama 2)


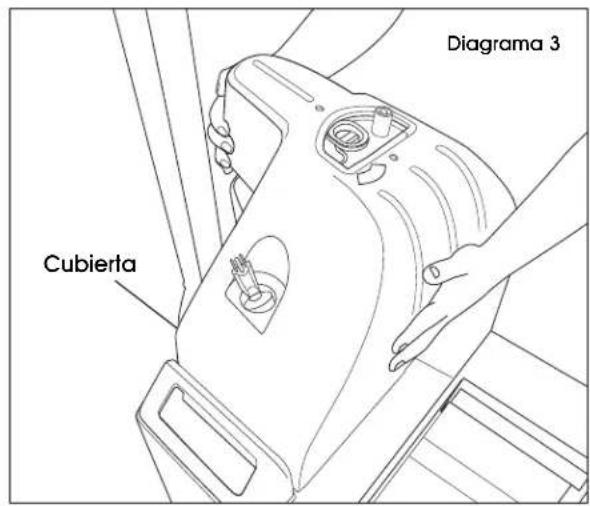

Diagrama 2 Pernos- Haga presión sobre el frente y el posterior de la cubierta amarilla. Jálela hacia arriba con firmeza para retirarla. (Vea Diagrama 3)


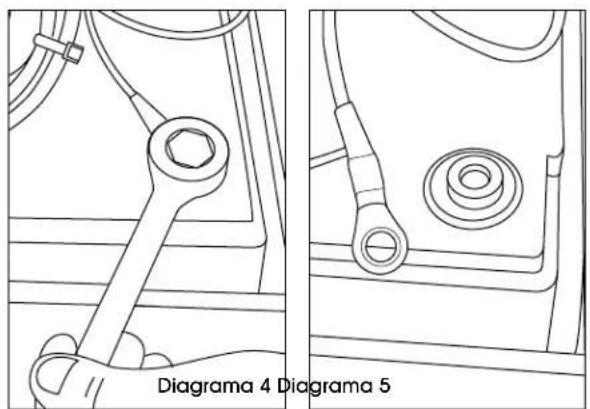

Cubierta Diagrama 3- Use una llave de 13 mm para desconectar el terminal negativo de la batería. (Vea Diagramas 4-5)


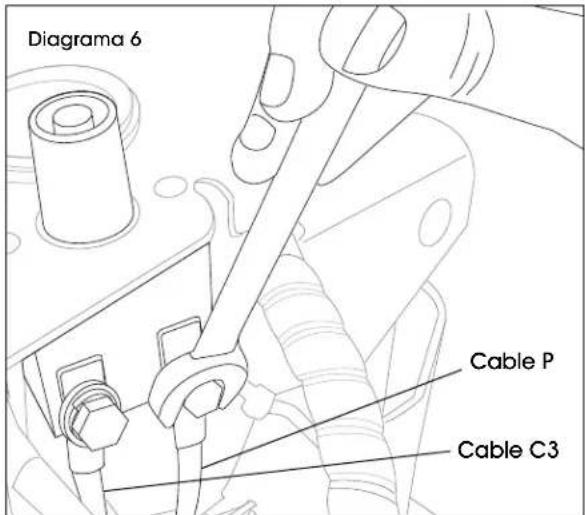

- Use una llave de 13 mm para remover dos pernos, rondanas de seguridad y rondanas planas en el lateral del interruptor que fijan dos cables (Cable C3 a la izquierda y Cable P a la derecha). (Vea Diagrama 6)


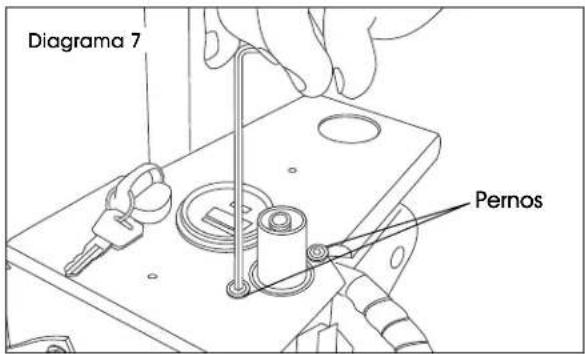

Diagrama 6 Cable P Cable C3- Use una llave Allen de 3 mm para retirar dos pernos encima del interruptor. (Vea Diagrama 7)


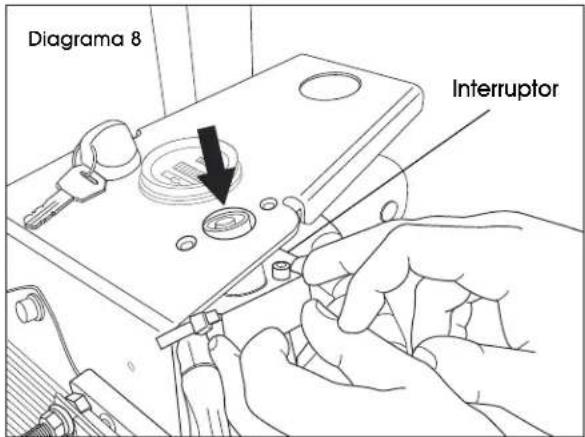

Diagrama 7 Pernos- Jale el interruptor hacia abajo para quitarlo. (Vea Diagrama 8)


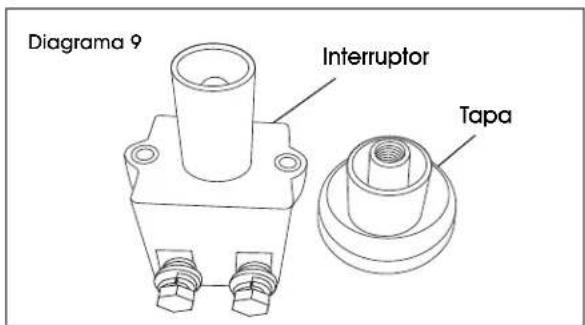

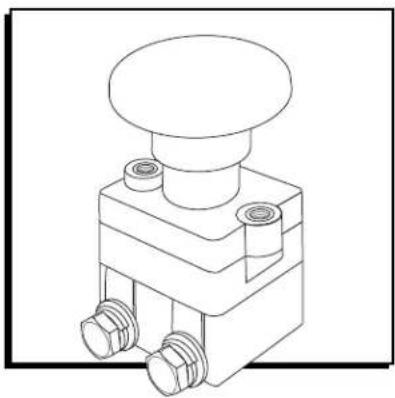

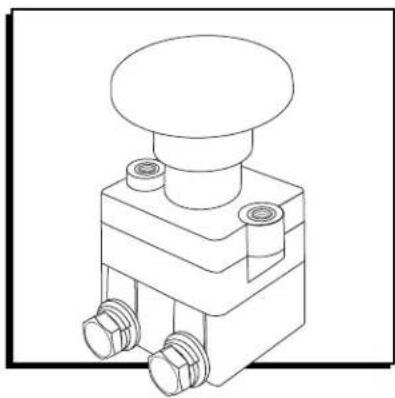

- Desenrosque la tapa roja del interruptor nuevo. (Vea Diagrama 9)


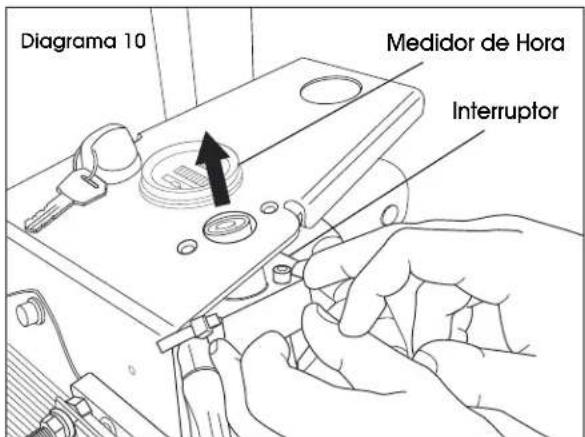

Diagrama 9 Interruptor Tapa- Inserte el interruptor a través del orificio en el patín junto al medidor de hora. (Vea Diagrama 10)


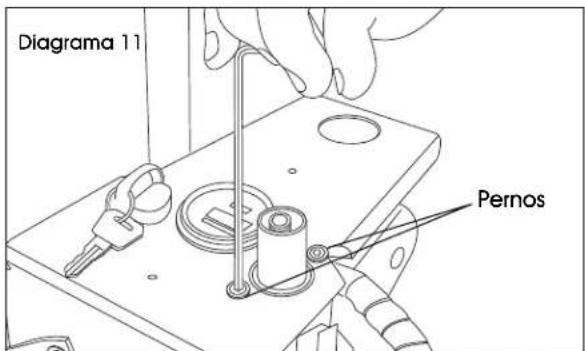

- Use una llave Allen de 3 mm para fijar dos pernos encima del interruptor. (Vea Diagrama 11)


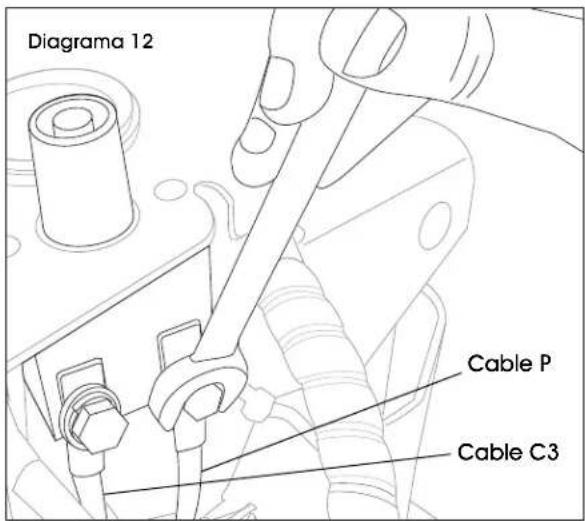

Diagrama 11 Pernos- Use una llave de 13 mm para instalar dos pernos, rondanas de seguridad y rondanas planas en el lateral del interruptor que fijan dos cables (Cable C3 a la izquierda y Cable P a la derecha). (Vea Diagrama 12)


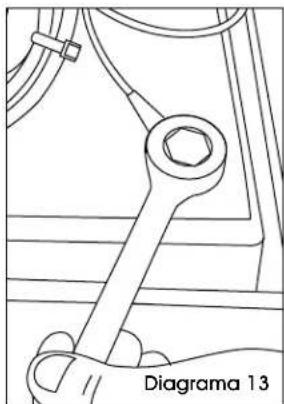

Diagrama 12 Cable P Cable C3- Use una llave de 13 mm para fijar el terminal negativo de la batería. (Vea Diagrama 13)

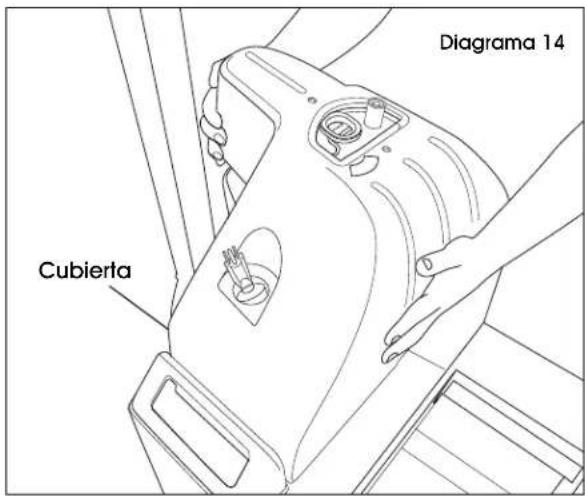

- Instale la cubierta amarilla apretando suavemente y presionándola con firmeza. (Vea Diagrama 14)


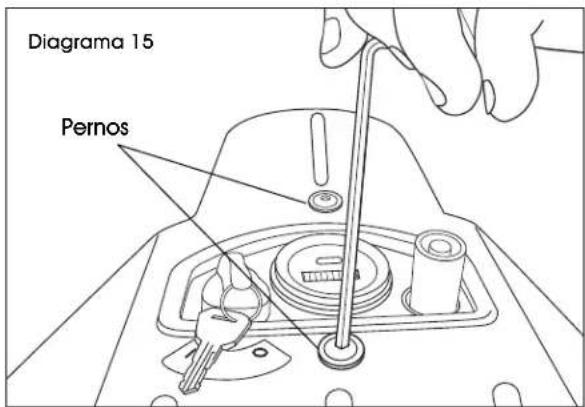

Cubierta Diagrama 14- Use una llave Allen de 5 mm para fijar dos pernos encima de la cubierta amarilla. (Vea Diagrama 15)


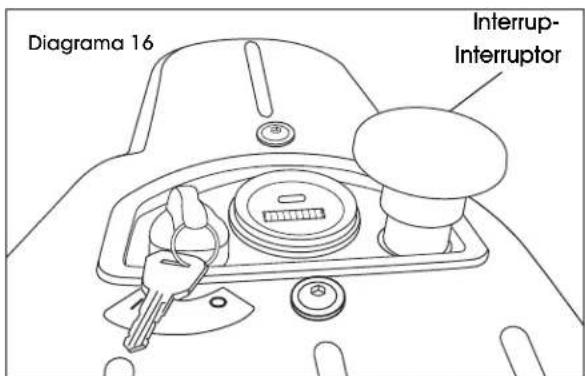

Diagrama 15 Pernos- Enrosque la tapa roja del interruptor. (Vea Diagrama 16)
INTERRUPTEUR D'ARRÊT D'URGENCE
1-800-295 -5510
uline.ca
OUTILS REQUIS


Clé de 13 mm Clé Allen de 3 mm
Clé Allen de 5 mm
