MANUAL DE USUARIO H-2186 Uline
Para Espanol, vea páginas 4-6. Pour le français, consulter les pages 7-9.
TECHNICAL DATA
iADVERTENCIA! El operador debeleer y。
intentar las instruccionesquiry en el patin。
antesde uso.

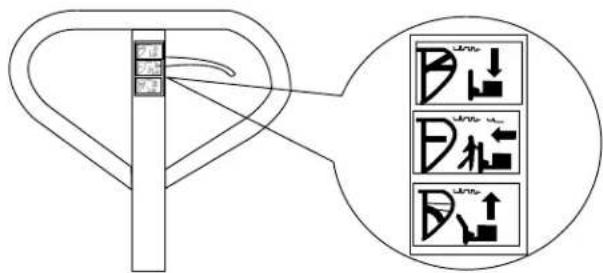

En el asa del patín hidráulico, encontrará la palanca de control, esta pueda ser ajustada a tres posiciones. (Vea Diagrama 1)
Diagrama 1
- LOWER = para bajo las horquillas
- NEUTRAL = para mover la energia
-
RAISE = para elevar las horquillas
-
Si las horquillas se elevan cuando bombea en la posicion NEUTRAL, gire el tornillo de ajuste en el sentido de las manecillas del reloj y continue bombeando hasta que las horquillas no se Eleven y la posicion NEUTRAL funciona correctamente.
- Si las horquillas se bajan cuando bombea en la posicion NEUTRAL, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas no se bajen.
- Si las horquillas no se bajan cuando la palanca de control está en la posicion LOWER, gire el tornillo de ajuste en el sentido de las manecillas del reloj hasta que las horquillas bajen al levantar la palanca de control. Luego revise la posicion NEUTRAL en los pasos 1 y 2.
- Si las horquillas no se levantan al bombar en la posicion RAISE, gire el tornillo de ajuste en el sentido contrario a las manecillas del reloj hasta que las horquillas se elevenoomas比重a bombea en la posicion RAISE. Luego revise las posiciones de NEUTRAL y LOWER en los pasos 1, 2 y 3.
NOTA: Al estar viendo el patín del lado de la asa, el tornillo de ajuste está localizzato al ladodeoche de la bomba arriba de la llanta derecha. El patín bajo más rápido o lento dependiendo de que tan adentro o afuera este el tornillo.
MANTENIMIENTO
COMO EXPULSAR AIRE DE LA BOMBA
Pudiera entra aire a la unidad con el paso del tiempo o cuando se reemplacen los seslos. Para expulsion el aire, levante la palanca a la posición LOWER, y bajo mueva la asa hacía arriba y abajo varías varces.
La revisión diaria del patín hidráulico puede reducir el desgaste de la unidad. Preste atencion especialmente a las llantas, ejes, asa, horquillas y la palanca de control para elevar y bajo.
LUBRICACION
Utilice aceite de motor o grata para lubricar todas las partes mviles.
SEGURIDAD
Para un manejo seguro del patín hidráulico, lea todas las instrucciones y avisos de seguridad ahora en el patín hidráulico antes de usar.
- No opere el patín hidráulico a menos de que está familiarizo conél y haya sidoeturnado o autorizado para usar.
- No utilise el patín en terreno inclinado.
- Noonga ninguna parte de su cuerpo en el mecanismo de levante o problemas de las horquillas o carga. No suba pasajeros.
- Aconsejamos que los operadores usen guantes y zapatos de seguridad.
-
No maneje cargas inestables o apiladas sin asegurarlas.
-
No sobrecargue el patín.
- Siempreonga la energia en el centro de las horquillas, no al final de las horquillas. (Vea Diagrama 2)
- La capacité del patín asume que la energia está distribuía deundry uniforme con el centro de la energia en el punto medio de la longituduedas horquillas.
- Asegürese que la longitud de las horquillas coincida con la longitud de la carga de la tarima.
- Deje las horquillas al nivel más bajo cuando el patín no está en uso.
Diagrama 2
SOLUTION DE PROBLEMAS
| PROBLEMA DE FUNCIONAMIENTO | CAUSAS RECOMENDACIONES | |
| Las horquillas no se elevan. El tornillo | de ajuste no está en la posición correcta.Aire en el aceite hidráulico. | Reajuste el tornillo de ajuste.(Vea Funcionamente)Expulse el aire.(Vea Mantenimiento) |
| Las horquillas no bajan. El rodillo y/o | cilindro está deformes a causa de unaarga gravamente desbalancedada.Alguna parte se ha quebrado o deformado a causa de unaarga desbalancedada.El tornillo de ajuste no está en la posición correcta. | Reemplace el rodillo y/o cilindro.Repare o reemplcase el componente.Reajuste el tornillo de ajuste.(Vea Funcionamente) |
| Fugas. Los sellos está desgastados o | dañados.Algunas partes peuvent estar quebradas o desgastadas. | Reemplcase los sellos con uno nuevo.Reemplcase bomba. |
| Las horquillas descienden sin haberlas bajo. | Aire en el aceite hidráulico.Los componentes está desgastados o dañados.El tornillo de ajuste no está en la posición correcta. | Expulse el aire.(Vea Mantenimiento)Reemplcase componentes.Reajuste el tornillo de ajuste.(Vea Funcionamente) |
NOTA: No intente reparar el patín hidráulico a menos de que haya sido entrenado o autorizzato.
UL2185, H-2186 TRANSPALETTE RÉSISTANT À LA CORROSION
1 800 295-5510
uline.ca
DONNEES TECHNIQUES
| MODELE H-2185 | H-2186 | |
| Capacité | 2 494,8 kg (5 500 lb) | 2 494,8 kg (5 500 lb) |
| Haut. max. des fourches | 19,1 cm (7,5 po) | 19,1 cm (7,5 po) |
| Haut. min. des fourches | 7,6 cm (3 po) | 7,6 cm (3 po) |
| Longueur des fourches | 1,2 m (48 po) | 1,2 m (48 po) |
| Largeur totale des fourches | 68,6 cm (27 po) | 68,6 cm (27 po) |
| Diam. des roues des fourches | 7,6 cm (3 po), nylon | 7,6 cm (3 po), nylon |
| Diam. des roues directrices | 17,8 cm (7 po), nylon | 17,8 cm (7 po), nylon |
| Poids net | 78,5 kg (173 lb) | 71,2 kg (157 lb) |
UTILISATION
