MANUAL DE USUARIO H-10384 Uline
Para Español, vea páginas 4-6.

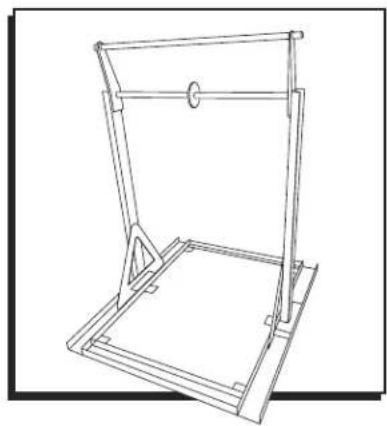

RACK PARA EXTENSIONES DE HORQUILLAS
800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
Taladro
Broca para Concreto de 1/2" de Diámetro
Llave de 17 mm Pinzas Protección
Ocular
8 Tuercas de Seguridad
4 Pasadores de Chaveta
8 Pernos
6 Tuercas
6 Rondanas
6 Pernos de Anclaje
ENSAMBLE

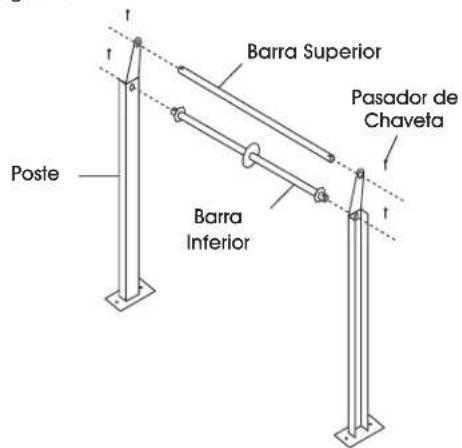

- Deslice los extremos de la barra superior y la barra inferior en los postes. Inserte los pasadores de chaveta a través de los orificios de los extremos de ambas barras. (Vea Diagrama 1)
Diagrama 1


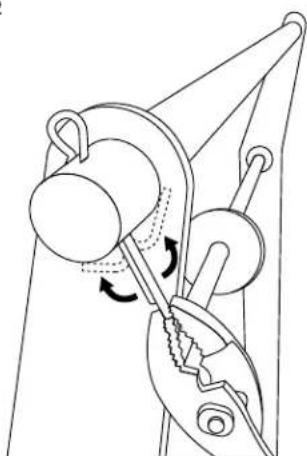

Barra Superior Pasador de Chaveta Barra Inferior Poste- Utilizando las pinzas, doble los brazos de los pasadores alrededor de los extremos de las barras superiores e inferiores. (Vea Diagrama 2)
Diagrama 2
CONTINUACIÓN DEL ENSAMBLE

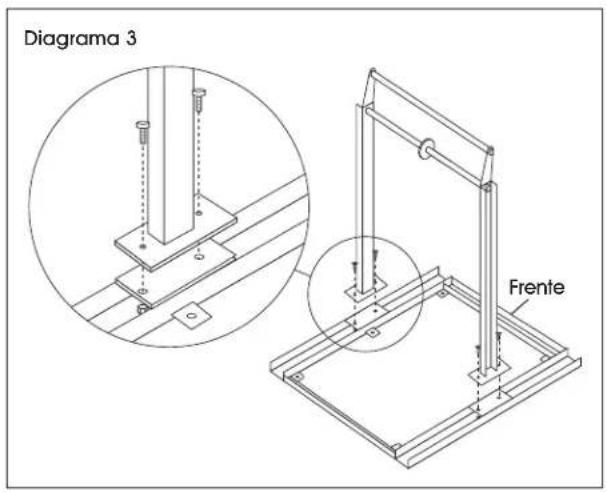

- Alinee las placas de instalación de los postes con los soportes de instalación de la base. Conecte utilizando pernos y contratuercas. Apriete por completo. (Vea Diagrama 3)
NOTA: El frente de la base cuenta con un canal. Ensamble los postes apuntando hacia el frente de la base.


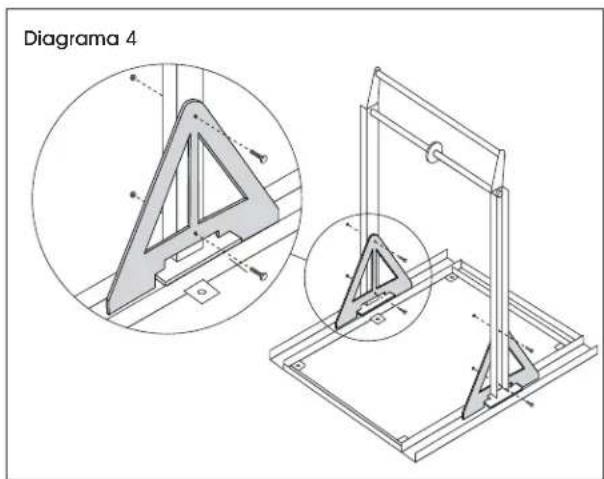

Diagrama 3 Frente- Fije el soporte triangular a la parte inferior del poste utilizando dos pernos y dos contratuercas. Repita para el soporte triangular restante. (Vea Diagrama 4)
iADVERTENCIA! El rack para extensiones de horquillas se debe anclar al piso de manera adecuada antes de utilizarlo.
- Utilizando los puntos de instalación de la base como guía, marque el piso donde hará los orificios.
iADVERTENCIA! Se recomienda usar protección ocular al taladrar.

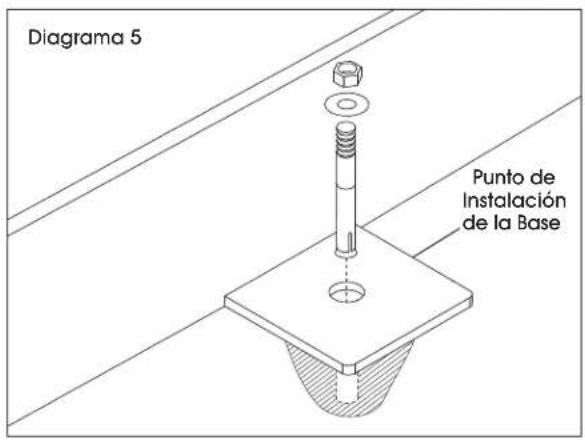

- Usando una broca de 1/2" de diámetro para mampostería, taladre un orificio de aproximadamente 3" de profundidad en el suelo. (Vea Diagrama 5)
NOTA: Para que el perno funcione de manera adecuada, el orificio no debe ser mayor que el diámetro del perno de anclaje.
- Limpie los residuos y el polvo dentro del orificio. Inserte completamente el perno de anclaje a través de la placa de instalación y el orificio.
NOTA: Enrosque la rondana y la tuerca en el perno del anclaje. Apriete a la tuerca a la mitad entre el extremo del perno y la parte superior del taquete de anclaje. (Vea Diagrama 6)


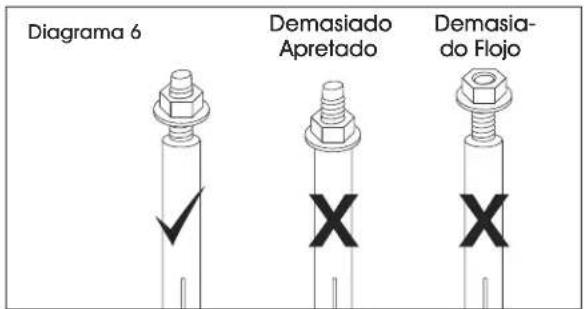

Diagrama 6 Demasiado Apretado Demasiado FlojoCONTINUACIÓN DEL ANCLAJE

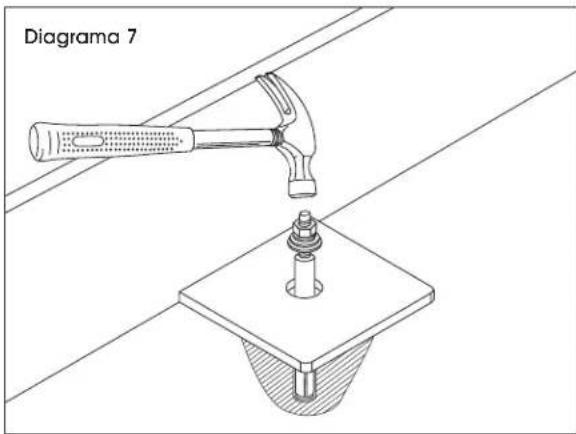

- De ser necesario, golpee el perno de anclaje ligeramente con un martillo. Apriete la fuerca hasta que el perno quede fijo. (Vea Diagrama 7)
ULINE H-10384
